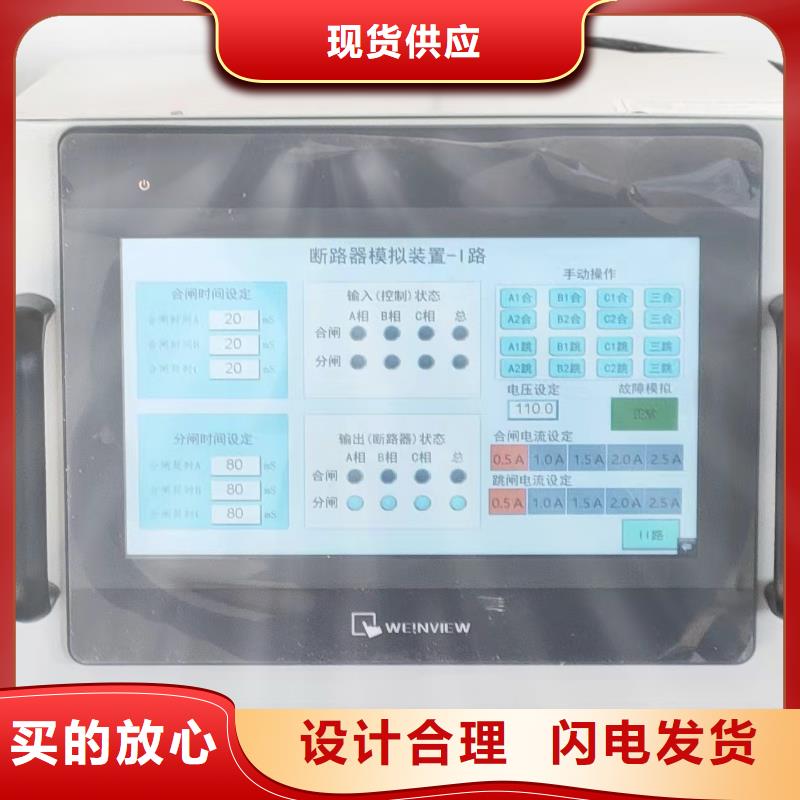

上海模擬斷路器操作界面五．工作原理模擬斷路器的輸入分別接入被測試成套繼電保護裝置的分相跳合閘回路或三跳三合回路；模擬斷路器的跳合閘輸出分別引入微機測試裝置，試驗中由它們共同完成跳閘、合閘和重合閘的過程。 跳合閘時間根據高壓斷路器的性能可從10到9999ms間整定，跳合閘電流可按1A、2A、3A、4A、5A整定（程序根據動作電壓設定）。本裝置上電后，模擬斷路器A、B、C三相是處于分閘狀態，分閘指示燈應亮。當保護裝置加入故障電流、電壓后，保護裝置動作，此時送出跳閘信號，模擬斷路器CPU單元收到跳閘信號后，立即開始計時，準備跳閘。 當跳閘時間達到整定值時，控制動作單元跳閘，同時切斷保護裝置的跳閘信號。合閘和重合閘過程類似。六，使用說明12．輸入、按鍵其功能介紹：1．合閘時間設定： 三相合閘時間可通過輸入框直接輸入，范圍為:10-9999ms。任意設置誤差不超±2ms，通過分別設置A、B、C三相合閘時間，可以模擬斷路器三相不同期。2．分閘時間設定：三相合閘時間可通過輸入框直接輸入，范圍為:10-9999ms。任意設置誤差不超±2ms。3．輸入控制狀態： 顯示輸入端子輸入狀態。4．輸出斷路器狀態：顯示模擬斷路器輸出狀態。5．手動操作開關：

<上海>天正華意電氣設備有限公司

上海模擬斷路器模擬斷路器與保護測試儀配合進行保護裝置整組傳動試驗系統接線圖模擬斷路器與測試儀及保護裝置相配合使用，替代實際斷路器，可以進行保護裝置動作跳合斷路器的整組傳動試驗，請參見圖3。圖3是按雙跳閘電流線圈試驗接線，當只有一路跳閘電流時，別一路不接。在保護裝置的測試過程中，模擬斷路器在二次回路中的接線方法是將實際斷路器的跳、合閘線圈的接線從二次回路中退出，將模擬斷路器裝置的A、B、C的跳、合閘線圈對應地接入二次回路中，與保護和測試儀配合，完成保護裝置的整組測試（如圖4，只以A相單組跳閘跳圈為例）。圖4 接入實際二次回示意圖在圖4中，“斷路器接線”是指黑框內的接線為實際斷路器在二次回路中的接線，“斷路器模擬裝置”黑框內的接線為試驗時斷路器模擬裝置在二次回路中的接線。當斷路器在系統故障時的跳閘方式為分相跳閘時，模擬斷路器的輸出接點按A、B、C的相別分別接入測試儀；當斷路器在系統故障時的跳閘方式僅為三相跳閘時，模擬斷路器的輸出接點可以任意接入測試儀A、B、C的某一相；模擬斷路器裝置的常開或常閉輸出接點對應于二次回路中（不包括操作回路中與跳、合閘線圈串聯的斷路器輔助接點）斷路器的常開或常閉接點，可根據試驗需要接入保護裝置中。模擬斷路器與測試儀的接線是將斷路器模擬裝置的接點輸出（模擬實際斷路器輔助接點）的常開或常閉接點接入測試儀的開入量端子。

斷路器模擬裝置批發零售

上海模擬斷路器 工作原理模擬斷路器的輸入分別接入被測試成套繼電保護裝置的分相跳合閘回路或三跳三合回路；模擬斷路器的跳合閘輸出分別引入微機測試裝置，試驗中由它們共同完成跳閘、合閘和重合閘的過程。 跳合閘時間根據高壓斷路器的性能可從0到500ms間整定，跳合閘電流可按1A、2A、3A、4A、5A整定。本裝置上電后，模擬斷路器A、B、C三相是處于合閘狀態，合閘指示紅燈應亮。當保護裝置加入故障電流、電壓后，保護裝置動作，此時送出跳閘信號，模擬斷路器CPU單元收到跳閘信號后，立即開始計時，準備跳閘。 當跳閘時間達到整定值時，控制動作單元跳閘，同時切斷保護裝置的跳閘信號。合閘和重合閘過程類似。三．使用說明1．面板開關、按鍵其功能介紹：（1）電源接口： 輸入220V/50Hz。（2）合閘輸出端子：當模擬開關收到合閘脈沖經延時后，根據接線情況單相或三相合閘，合閘相合閘輸出接點由斷開到閉合再斷開，發出一脈沖。（3）跳閘輸出端子：當模擬開關收到跳閘脈沖經延時后，根據接線情況單相或三相跳閘，跳閘相跳閘輸出接點由斷開到閉合再斷開，發出一信號。（4）時間顯示窗口：為液晶顯示屏，顯示跳合閘時間。（5）跳閘電流選擇開關： 跳閘電流按鍵采用5鍵自鎖琴鍵開關，按下一鍵后即接入1A 電流，按二鍵即接入2A電流，可設置跳閘電流為1A、2A、3A、4A、5A。（6）合閘電流選擇開關：同跳閘電流按鍵。（7）模擬斷路器輸入接點：保護裝置發出跳合閘脈沖，接入模擬斷路器跳合閘輸入接點與公共端。（8）輔助輸出觸點：面板A、B、C三組輔助觸點為空接點，常開位置代表合閘狀態，常閉位置代表分閘狀態。可用于接通輔助設備電路。（9）

上海模擬斷路器智能型模擬斷路器是我公司在原有模擬斷路器的基礎上采用STC51單片機開發而成的新型的產品。因為采用新型的單片機采用程序控制，從而了整機的精度，是測試繼電保護裝置必不可少的設備。該產品具有設計思想新穎、可靠耐用、接線方便、體積小、重量輕等特點。是測試繼電保護裝置必不可少的設備。該產品具有設計思想新穎、可靠耐用、接線方便、體積小、重量輕等特點。它與各類微機型繼電保護測試裝置配合使用，可以完成電力系統繼電保護部門各電壓等級的成套繼電保護裝置的實驗和檢測工作，確保成套繼電保護裝置工作的完整性，提高裝置的校驗質量。本裝置是以微處理器核心設計而成。總體結構上分為CPU主控單元，信號輸入單元，信號輸出單元，跳合閘時間輸入單元，跳合閘電流設置單元和跳合閘動作繼電器等 。總體結構框

<上海>天正華意電氣設備有限公司 斷路器模擬裝置批發零售

上海模擬斷路器配電開關模擬試驗盒是我公司根據市場需求，結合現場試驗經驗研制開發出體積小、重量輕。鋰電池供電、便攜式的新型FTU、DTU、TTU等試驗用的配電開關試驗盒。本裝置可以模擬3路跳閘開關和3路合閘開關。可模擬在配網 FA 測試中現場開關作用，通過將原開關端子的遙信、遙控接點拆下接入模擬開關盒，保證在不停電的情況下順利完成 FA 測試實驗。本產品具有多種供電方式1、交流供電：AC165V～250V。2.直流供電：DC10V～60V。3.也可以通過內部大容量鋰電池供電。一次充電可以連續使用半個月。極大的方便了用戶的使用。本產品包含 1 組遙控合閘輸入端子、1 組遙控分閘輸入端子、3組分位遙信接點、3組合位遙信接點，均為固態繼電器接點，可以通過 設置開關設置合閘和分閘動作延時。另外，本產品還可以通過合閘和分閘按鍵實現手動合閘和手動分閘操作，從而來模擬實現斷路器的的跳/合閘動作。主要技術指標供電電壓輸入：AC165V～250V 或 DC10V～60V或內部鋰電池供電跳合閘輸入電壓：DC 24V≤ Vin ≤240V合閘時間選擇：0ms～500ms 步長1ms延遲時間精度：≤2ms跳閘時間選擇：0 ms -500ms步進1ms延遲時間精度：≤2ms常開/常閉輸出接點容量：DC12～220V /5A工作環境:溫度-10℃～ ＋45℃，濕度 90％不冷凝外形尺寸：30（L)＊18(W)＊17(H)cm使用方法1.接線用配電開關模擬試驗盒做測試時，在電源開關關斷的情況下將輸入電源接至試驗盒面板的電源輸入端子，遙合輸入和遙分輸入接入開關試驗盒面板上對應的分閘輸入/合閘輸入端子。輸出端繼電器信號接入測試設備對應的合位及分位信號輸入。

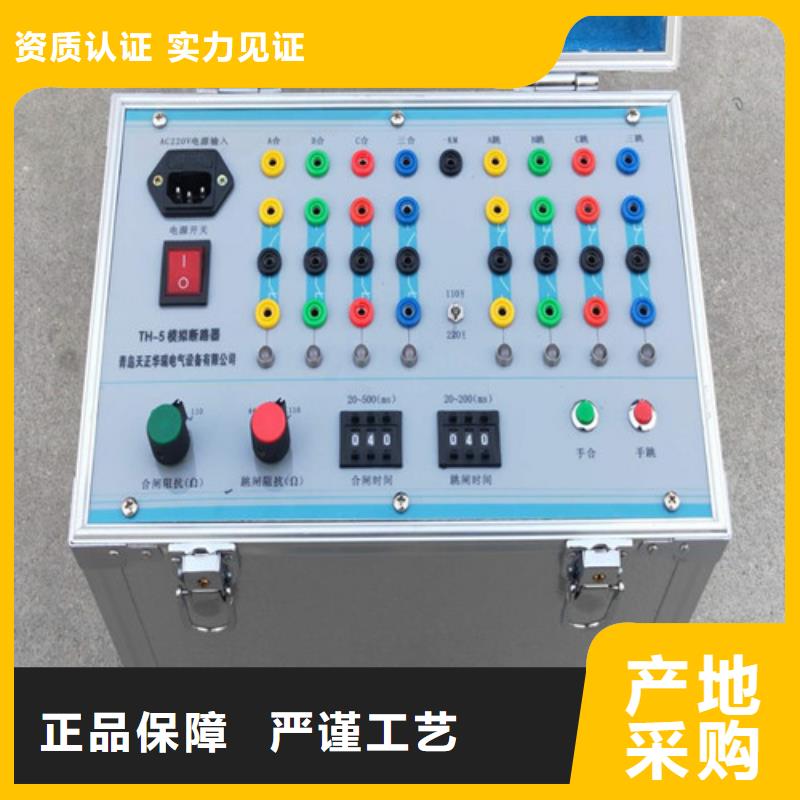

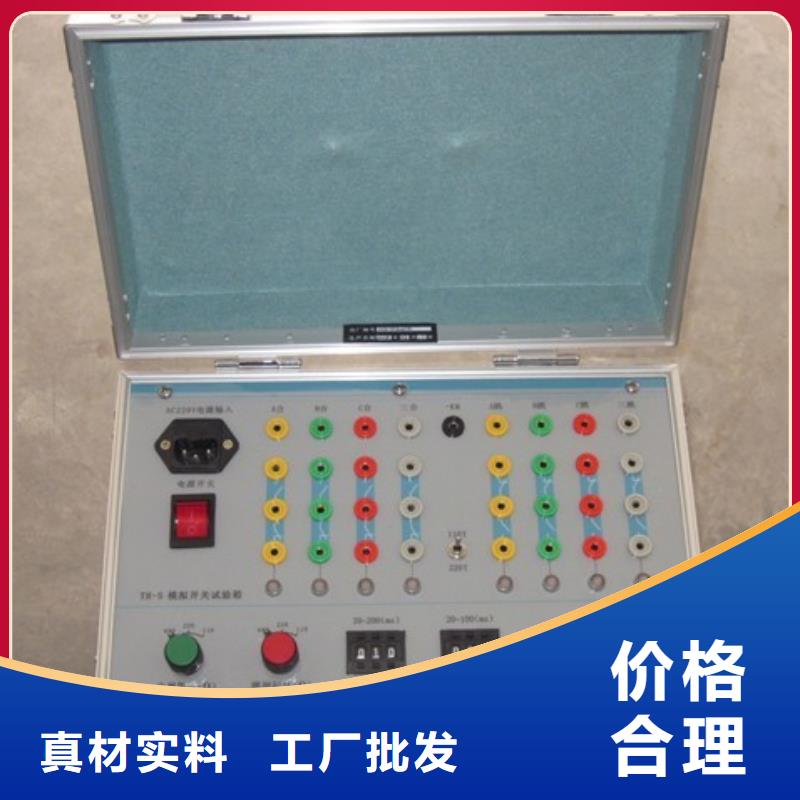

上海模擬斷路器操作面板1．電源開關2、跳合閘線圈 3．手跳接點4．手合接點5、斷路器輔助接點輸出I(對應于跳閘I)6．斷路器輔助接點輸出II(對應于跳閘II) 7．合閘電流調整開關8．合閘時間調整開關9．跳閘時間調整開關10．跳閘電流調整開關11．動作選擇（三跳/單跳）12．手動跳合閘指示燈13．手動跳閘按鈕14．手動合閘按鈕15．斷路器失靈按鈕及指示燈16．跳合閘位置指示燈17．接地端子18．電源輸入插座2． 合閘電流調整開關3． 手動合閘按鈕4． 手合接點5． 手跳接點6． 合閘線圈端子7． 跳閘線圈I端子8． 斷路器輔助接點輸出I(對應于跳閘I) 9． 斷路器輔助接點輸出II(對應于跳閘II) 10．跳閘線圈II端子11．動作選擇（三跳/單跳）12．斷路器失靈按鈕及指示燈13．手動跳閘按鈕14．手動跳合閘指示燈 15. 跳閘電流調整開關16．跳閘時間調整開關17．電源開關 1．電源開關2、跳合閘線圈 3．手跳接點4．手合接點5、斷路器輔助接點輸出I(對應于跳閘I)6．斷路器輔助接點輸出II(對應于跳閘II) 7．合閘電流調整開關8．合閘時間調整開關9．跳閘時間調整開關10．跳閘電流調整開關11．動作選擇（三跳/單跳）12．手動跳合閘指示燈13．手動跳閘按鈕14．手動合閘按鈕15．斷路器失靈按鈕及指示燈16．跳合閘位置指示燈17．接地端子18．電源輸入插座19．直流電壓輸出端子20．直流電壓輸出控制開關四、使用說明1. 裝置通電接入220V交流工作電源，合電源開關，幾秒鐘后，斷路器模擬裝置處于跳閘狀態，面板上的三相跳閘位置燈（綠燈）亮并有告警音響。2．手動合閘及跳閘手動合閘及手動分閘按鈕用于試驗人員在裝置面板上模擬斷路器控制開關的功能進行斷路器的手合、手跳操作。按下“手動合閘”按鈕，斷路器模擬裝置合閘，三相合閘位置燈（紅燈）亮，“手動跳合指示”紅燈亮， “手合接點”閉合并自保持，“手合接點”可以模擬控制開關“合閘后”狀態，用于做不對應啟動重合閘試驗。按下“手動跳閘”按鈕，斷路器模擬裝置跳閘，三相跳閘位置燈（綠燈）亮， “手動跳合指示”紅燈滅，“手合接點”斷開，“手跳接點”閉合；釋放“手動跳閘”按鈕時，“手跳接點”延時60ms斷開。“手跳接點”可以模擬斷路器控制開關的“手跳狀態”，用于重合閘裝置的手跳放電試驗

上海模擬斷路器TH-10G模擬斷路器與測試儀的接線是將斷路器模擬裝置的接點輸出（模擬實際斷路器輔助接點）的常開或常閉接點接入測試儀的開入量端子。在整組傳動中，應將模擬斷路器的常開或常閉接點接入測試儀的開入量端子，以實現由故障到斷路器跳閘的整個過程中保護的動作行為及二次回路完好的測試。試驗舉例用TH-10G模擬斷路器裝置測試四方CSL-101B的距離保護整組試驗及失靈保護。（回路端子號均為CSL-101B保護裝置后面板的端子號）1、試驗接線 斷路器模擬裝置開出量是以單跳閘線圈Ⅰ的接點為例，見圖5。圖52、試驗說明 四方CSL-101B保護裝置重合閘方式選擇綜重方式，因此，在單相故障時，保護動作跳閘后重合閘啟動重合時，保護裝置的重合閘繼電器出口接點在操作箱中啟動分相合閘繼電器HJa、H 、HJc，由分相合閘繼電器的接點再去合斷路器模擬裝置，實現分相合閘。系統故障時，保護裝置動作，使斷路器模擬裝置跳閘，斷路器模擬裝置輔助接點同步動作，常開接點打開，常閉接點閉合，因此，將常閉接點A、B、C接入測試儀的開入量A、B、C測試保護動作跳閘，在重合閘測試時，將保護裝置的重合閘繼電器接點引入測試儀的開入量D測試重合閘動作時間。在測試失靈保護時，將斷路器模擬裝置的“失靈按鈕”按下，向保護裝置加故障模擬量使保護動作發跳閘令，但斷路器模擬裝置不跳閘，此時測試儀仍有故障量輸出，由于斷路器模擬裝置拒動使得保護裝置的失靈保護啟動。3、試驗步驟 步：將一次設備的斷路器跳合閘控制接線從控制回路中退出，接入斷路器模擬裝置。第二步：試驗接線。第三步：根據一次設備斷路器的跳、合閘時間及跳、合閘線圈的電流值設置斷路器模擬裝置的跳、合閘時間及跳、合閘線圈的電流值。第四步：用回路中的控制開關或斷路器模擬裝置的“手動合閘”按鈕將斷路器模擬裝置合閘。第五步：加故障量進行整組試驗。第六步：按下模擬斷路器裝置的“失靈按鈕”，加故障量進行失靈保護的測試。4、舉例說明 TH-10G模擬斷路器裝置跳、合閘的動作過程：模擬斷路器的合閘操作通過DCS或操作控制開關進行。模擬斷路器裝置的參數設置；斷路器合閘時間為80ms、跳閘時間為40ms、保護重合閘的動作時間為300ms。動作過程的坐標圖是合閘和跳閘及重合閘動作的全過程。當模擬斷路器接到合閘命令時，經過80ms合閘時間延時，模擬斷路器裝置合上，模擬斷路器裝置輔助繼電器常開接點閉合，常閉接點打開；同理，模擬斷路器裝置接到跳閘命令時，經過40ms跳閘時間延時后，模擬斷路器裝置跳開，模擬斷路器裝置輔助繼電器常開接點打開，常閉接點閉合；經過300ms重合閘時間延時，保護發出重合命令，再經過80ms合閘時間延時，模擬斷路器裝置重合上。當模擬斷路器裝置失靈時，雖然接到跳閘命令，但不跳閘，電流線圈中有電流，并保持1s后電流消失。保修條件本測試儀保修自發貨之日起十二個月內，用戶若在嚴格遵守本公司規定的運輸、保管、使用規則的條件下，發現問題本公司給予免費維修；終生維護。

斷路器模擬裝置批發零售

上海模擬斷路器 在整組傳動中，應將模擬斷路器的常開或常閉接點接入測試儀的開入量端子，以實現由故障到斷路器跳閘的整個過程中保護的動作行為及二次回路完好的測試。試驗舉例用模擬斷路器裝置測試的距離保護整組試驗（回路端子號均為CSL-101B保護裝置后面板的端子號）1、試驗接線 斷路器模擬裝置開出量是以單跳閘線圈Ⅰ的接點為例，見圖5。圖52、試驗說明 保護裝置重合閘方式選擇綜重方式，因此，在單相故障時，保護動作跳閘后重合閘啟動重合時，保護裝置的重合閘繼電器出口接點在操作箱中啟動分相合閘繼電器HJa、H 、HJc，由分相合閘繼電器的接點再去合斷路器模擬裝置，實現分相合閘。系統故障時，保護裝置動作，使斷路器模擬裝置跳閘，斷路器模擬裝置輔助接點同步動作，常開接點打開，常閉接點閉合，因此，將常閉接點A、B、C接入測試儀的開入量A、B、C測試保護動作跳閘，在重合閘測試時，將保護裝置的重合閘繼電器接點引入測試儀的開入量D測試重合閘動作時間。3、舉例說明 模擬斷路器裝置跳、合閘的動作過程：模擬斷路器的合閘操作通過DCS或操作控制開關進行。模擬斷路器裝置的參數設置；斷路器合閘時間為80ms、跳閘時間為40ms、保護重合閘的動作時間為300ms。動作過程的坐標圖是合閘和跳閘及重合閘動作的全過程。當模擬斷路器接到合閘命令時，經過80ms合閘時間延時，模擬斷路器裝置合上，模擬斷路器裝置輔助繼電器常開接點閉合，常閉接點打開；同理，模擬斷路器裝置接到跳閘命令時，經過40ms跳閘時間延時后，模擬斷路器裝置跳開，模擬斷路器裝置輔助繼電器常開接點打開，常閉接點閉合；經過300ms重合閘時間延時，保護發出重合命令，再經過80ms合閘時間延時，模擬斷路器裝置重合上。

---
