大興安嶺電纜故障探測儀 低壓脈沖法測試電纜長度（全長 接線：先將雙夾測試線接至（預定位儀后側板）采樣端口，再將測試線的紅夾子夾在電纜的一個好相，黑夾子夾在電纜的另一個好相。2）與上述“低壓脈沖法測試電纜的斷線、短路故障距離”中的2）、3）、4）相同。3、波速測量儀器直接給出了4種常用電纜的平均波速，有時也會碰到需要測試未知波速的電纜，此時就要用到波速測量功能。波速的測試方法如下：1）選一條已知長度的電纜，是100米以上，越長測量結果越準確。2）接線：與“低壓脈沖法測試電纜長度”中的1）相同。3）開機：按下開關鍵，屏幕將顯示開機界面；點觸一下液晶屏進入測試界面。采樣方式調整為“速度測量”；按“全長”鍵將電纜類型顯示區調整為已知電纜的長度。4）與上述“低壓脈沖法測試電纜的斷線、短路故障距離”中的2）、3）、4）相同。距離顯示區顯示的就是該電纜的波速。4、沖擊閃絡法測試電纜的高阻故障距離1）接線： 首先，按要求完成高壓閃絡的接線；然后，用雙夾測試線將采樣盒與測距主機相連接，再把采樣盒放置于高壓電容器的接地線旁邊。如下圖示：2）開機：首先開啟沖擊閃絡并保證故障點放電充分；按下測距主機開關鍵，屏幕將顯示開機界面；點觸一下液晶屏進入測試界面。采樣方式選擇“高壓閃絡”。3）采樣：點觸一次采樣鍵，此時采樣鍵變色儀器處于采樣等待中；故障點每放一次電，儀器采樣刷新一次，同時可調節中值、幅度旋鈕配合采樣，直到波形適合分析為止。再次點觸采樣鍵，此時采樣鍵回復原色儀器停止采樣。4）判讀：按照閃絡波的分析判讀方法（詳見波形分析基礎理論）將起始游標和終止游標分別卡到一個周期的起點和終點。

大興安嶺電纜故障探測儀操作步驟步：確認故障線路已經停電（可用信號采集器和信號接收定位器檢測）；第二步：用信號源（信號發生裝置）向故障線路注入檢測信號；第三步：用信號采集器和信號接收定位器根據二分法檢測信號；第四步：確定故障點。三、特點及技術參數3.1特點（1）通過絕緣桿操作，內部有熔斷保護裝置，操作可靠；（2）裝置內配有搖表輸出功能，可查找由高阻接地引起的單相接地故障.；（3）內置內置大容量鋰電池電源（可車載充電），無需另外提供電源，使用方便，經久耐用；（4）信號發生裝置可以配置一組或多組信號采集接收器，可以進一步提高查找速度；（5）電流采集接收無線天線內置，確保鉗表絕緣可靠；（6）背光顯示可以設置，方便夜間使用；（7）體積小、重量輕、操作簡單、攜帶方便。3.2技術參數（1）信號發生裝置異頻電流輸出范圍：0-70mA搖表測量范圍：0-30MΩ輸出精度：±1mA輸出功率：50W測量范圍：0-80kΩ檢測線路長度：大于100km顯示方式：中文液晶，背光功能LCD尺寸： 90mm＊73mm電 源：鋰電池12V/12Ah工作時間：大于6h工作溫度：-10℃～＋50℃裝置尺寸：327mm＊282mm＊218mm裝置重量： 8kg（2）信號采集器 檢測方式：鉗形CT積分方式傳輸方式：433MHz無線傳送傳輸距離：大于40m鉗口尺寸：Φ48mm測量范圍：0.1mA-100.0mA(異頻電流) 1A-1000A（負荷電流）測試精度：±％工作時間：大于10h裝置尺寸：255mm＊76mm＊31mm電 源：堿性干電池1.5V＊4裝置重量： 340g（3）信號接收定位器顯示方式：中文液晶，背光功能工作時間：大于10hLCD尺寸：54mm＊50mm裝置尺寸：204mm＊100mm＊35mm電 源：堿性干電池1.5V＊5

<大興安嶺>天正華意電氣設備有限公司 埋地管道外防腐層狀況檢測儀大興安嶺批發價格

大興安嶺電纜故障探測儀 工作原理TH-2003采用的是時域反射原理，即對電纜發射一電脈沖，電脈沖將在電纜中勻速傳輸，當遇到電纜阻抗發生變化的地方（故障點），電脈沖將產生反射。測距主機將電脈沖的發射和反射的變化以時域形式通過液晶屏顯示出來，通過屏幕上的波形可直接判讀故障距離。五、儀器操作面板及界面說明1.操作面板介紹① 開關按鍵：按下自鎖接通電源，再按解鎖斷開電源。開機2分鐘無任何操作時，屏幕將變暗進入屏保節能狀態。② 充電端口：用于連接充電器，給電池充電。③ 增益旋鈕：測量電纜故障點距離時，順時針旋動幅度增大；逆時針旋動幅度減小。（需采樣刷新才有變化）④ 路徑信號：尋找電纜路徑時，從該端口發出信號。⑤ 測距端口：測量電纜故障點距離時，從該端口發出信號。⑥ 觸摸式彩色液晶屏：詳見“工作界面介紹”。2.工作界面介紹采樣方式 按“ ”鍵，彈出采樣方式選擇子菜單。子菜單中包括：“低壓脈沖”、“閃絡方法”、“三次脈沖”、“八次脈沖”和“速度測量”。儀器開機默認“低壓脈沖”，根據測試需要，可選擇相應的采樣方式，再按“采樣方式”鍵退出（三次脈沖和八次脈沖為擴展測試方法）。脈寬按“”鍵，彈出脈沖寬度選擇子菜單。子菜單中包括7個選項，分別為：0.05μs、0.1μs、0.2μs、0.5μs、1μs、2μs、8μs。根據測試距離選擇合適的脈寬，按對應的子菜單鍵可以對脈沖寬度進行選擇，儀器開機默認0.2μs，再按“脈寬”鍵退出此項功能。注意：在高壓閃絡法測試中此項不做選擇。

<大興安嶺>天正華意電氣設備有限公司 埋地管道外防腐層狀況檢測儀大興安嶺批發價格
<大興安嶺>天正華意電氣設備有限公司 <大興安嶺>天正華意電氣設備有限公司

大興安嶺電纜故障探測儀可放心沿電纜路徑繼續測聽；第二種情況是沖擊閃絡時，耳機已能聽到足夠強的地震波聲，計數器不再顯示滿量程99.0米。而是顯示某一固定數值（有可能末尾兩位數有跳動），此固定數值重復顯示的機率相當高，此時操作者可以斷定，距離即為探頭到故障點的直線距離。當能確定故障距離后，下一步是沿電纜路徑，任意移動探頭一米左右，以判斷方向。如果讀數減小一米，證明移動方向正確。若讀數增加一米，說明遠離故障點。便可按屏顯距離直接移動探頭至故障點附近。此時，地震波強度加大，屏顯數明顯減小。只要在該處仔細緩慢地移動探頭，總會發現某點的讀數小。無論探頭往任何方向移動，讀數將會增大。那么該點恰好是電纜故障點的正上方。此刻的屏顯數即為該點的電纜埋設深度。而且此時用耳機監聽的話，會發現此點正是地震波的點。在實際的電纜故障定位現場，情況往往非常復雜。有以下幾點應注意：1、若現場環境噪聲很大（如車輛流量大的公路旁、走的人多的街道或在工地附近等）。閃絡沖擊放電時，除故障點傳來的振動波外，還有汽車引擎聲、喇叭聲、腳步聲、說話聲、機器轟鳴聲……。這些噪聲將嚴重地影響定點儀穩定性，使得讀數似乎雜亂無章。其實，還是有其規律性的，仔細觀察讀數便可發現，計數屏的讀數總有一個相對穩定的讀數，

大興安嶺電纜故障探測儀、內置65kHz電磁傳感器，可作電纜路徑和電纜埋設深度的探測。9、工作電源：內置可充電池供電，連續工作時長＞12小時。10、功耗：≤0.7W五、原理簡介1、本儀器由電磁波傳感器，聲波振動傳感器，數據處理器，LED距離顯示器及音頻放大器五大部分組成。2、在進行沖擊高壓放電定點時，電磁傳感器接收到由電纜輻射傳來的電磁波后，送至數據處理器，經放大整形處理，啟動內部的距離換算電路工作。當拾音傳感器接收到由地下傳來的故障點地震波后也送至數據處理器放大整形，產生計數中斷信號，讓距離顯示器顯示終處理結果 (故障距離數)。并凍結顯示數字，提供穩定觀察。第二次沖擊放電時重復上述過程并刷新上次顯示數據。由于電磁波傳播速度極快，遠高于地表聲波傳播速度，根據電磁波與聲波的傳播時間差，利用公式I＝TV (I：距離，單位米； T：時間差單位秒； V：聲波在地表層或電纜中的傳播速度，XXX米/秒)，由數據處理電路換算出故障距離來。3、音頻放大器可放大拾音傳感器拾取的微弱地震波信號，由耳機監聽其大小，配合顯示屏數據定點。如果地震波太弱，形不成計數中斷信號，距離顯示器將自動發出中斷信號使其滿亮顯示99.9米。六、儀器操作使用方法1、聲音通道設置：儀器出廠時默認為全通。故障點沖擊放電的聲音頻率，受聲波傳播介質和傳播距離的影響非常大。聲波傳播速度越快，距離聲源的距離越小，聲波的高頻衰減就越少。在實際現場中，堅硬覆土物（比如水泥、石板下）的聲波傳播速度快，聲波高頻成分多。而在沙灘或泥土的覆土物上，放電聲音的高頻成分被大大的衰減，聲波低頻成分居多。

<大興安嶺>天正華意電氣設備有限公司
埋地管道外防腐層狀況檢測儀大興安嶺批發價格

大興安嶺電纜故障探測儀 儀器面板結構示意圖2．面板結構和功能鍵說明本儀器主機面板設有三個功能鍵：一個調節幅度旋扭①、一個垂直位移旋扭②、一個電源開關③。④是液晶屏顯示界面，如圖二所示。下面逐一說明它們的功能和使用方法。?幅度旋鈕①：采樣時調節此旋鈕，可以改變測試波形在屏幕上的幅度（此項功能只對重新采樣后的波形起作用）。?中值旋鈕②：采樣時調節此旋鈕，可以改變測試波形在屏幕上的垂直位置（此項功能只對重新采樣后的波形起作用）。?開關鍵③：按鍵為電源開關鍵。儀器10分鐘無按鍵操作將自動關機。3.液晶屏幕菜單說明（圖三）圖三 液晶屏菜單顯示示意圖?采樣方法按采樣方法鍵，彈出子菜單。子菜單中包括3個選項為低壓脈沖/閃絡方法/速度測量，儀器默認選中低壓脈沖，根據測量需要，可選擇相應的采樣方法。再按“采樣方法鍵”退出此項功能。?脈沖寬度此菜單在高壓閃絡測試法中無效。按脈沖寬度鍵，彈出脈沖寬度選擇子菜單。可根據測試距離選擇合適的脈沖寬度按對應的子菜單鍵，可以對脈沖寬度進行選擇。脈沖寬度大小為50納秒、100納秒、200納秒、1微秒、2微秒、5微妙、8微秒共7個檔位。當選中50納秒脈寬時，電腦自動鎖定讀數精度為1米；當選中8微秒時，電腦自動鎖定讀數精度為8米；選擇其他脈寬時，可以按讀數精度鍵任意調節，儀器初始值為200納秒。再按“脈沖寬度鍵”退出此項功能。?

<大興安嶺>天正華意電氣設備有限公司

大興安嶺電纜故障探測儀不要輕易拆卸探頭及儀器，以防人為損壞。八、聲磁同步定點儀的操作技巧任何一種儀器設備，在充分了解性能、特點后，方能事半功倍地發揮其功能。該定點儀盡管操作極其簡單方便，但在使用時也得根據現場特點，巧妙地使用，才能充分發揮其優勢。從使用說明書中介紹的原理知道，此定點儀靠儀器中的電磁傳感器接收到故障電纜在沖擊放電時產生的輻射電磁波后開始計數，而在拾音傳感器接收到故障點放電時產生的地震波后停止計數。電磁波與聲音震動波之間的時間差乘以地下聲波傳播的速度，便是探頭至故障點的直線距離（即數字屏顯示的數值）。也就是說，只有在沖擊閃絡之后，探頭測聽到故障點傳來的地震波使計數器停止計數后，所顯示的數值才是有效而可信賴的。但是，在現場進行故障點定位時有可能出現兩種情況：種是探頭距故障點太遠，高壓設備對電纜沖擊放電時，定點儀只是由電磁傳感器接收到輻射電磁波后計數器開始計數，而沒有地震波來使計數器停止計數，耳機也聽不到地震波。所以此時計數器將一直計到原設定數99.0米。而且每沖擊放電一次，計數器將重新刷新一次，但仍顯示99.0米，屏幕信息僅告訴操作者高壓設備的沖擊閃絡功能正常，

埋地管道外防腐層狀況檢測儀大興安嶺批發價格 <大興安嶺>天正華意電氣設備有限公司

大興安嶺電纜故障探測儀濾波參數 功能描述全通 全通：帶寬100Hz~1.5kHz本設定提供的工作頻帶，適合在外界干擾比較小的環境下使用。低通 低通：帶寬100Hz~400Hz本設置特別適用于測量點距離正在故障點比較遠，或者覆土物是松軟的土壤或沙子的情況。但是該設置不能降低低頻干擾信號，容易發生低頻信號的噪音音量較高的現象。高通 高通：帶寬200Hz~1.5kHz本設置，適用于非常堅硬的路面或靠近故障點的情況。同時對低頻背景噪音信號大大衰減。帶通 帶通：帶寬150Hz~600Hz帶通濾波是在低通濾波和高通濾波設定之間做出的折中平衡。這樣根據不同的現場，選擇合適的濾波參數。本設備支持四種錄波參數如下：2、定點：⑴、使用高壓發生器對故障電纜作高壓沖擊時 ，沖擊高壓幅度要足夠高，以保證故障點充分擊穿放電，放電頻率控制在3-5秒鐘左右放一次電，將震動傳感器探頭放置在電纜路徑(或故障電纜本體)上方，連接聲磁同步探測儀，選擇“聲磁定點”檔。⑵、剛開始查找故障時，先把定點增益適當調大，通過耳機監聽聲磁波，觀察聲磁同步定點儀的顯示屏通過觀察磁信號的強弱判斷故障的距離。在未聽到聲磁波時(測聽點距故障點太遠)，每沖擊放電一次，距離顯示屏計數并刷新一次，在電纜上方沿路徑不斷移動傳感探頭，直至聽到故障點的聲音（此時表明距故障點不遠了）。⑶、當聽到的地震波聲音足夠強時，放電時長在30ms左右，故障點顯示只有10m左右時，故障點就應該在附近，定點增益就要適當調小，增益調到小，聲波波形，聽到較沉悶的一聲“啪”聲音，時間小，故障距離顯示小才是的。此時便可將傳感器探頭直接按距離數放在相應處。在該處前后移動探頭，找到數顯值小處，此處即為故障位置。

大興安嶺電纜故障探測儀濾波參數 功能描述全通 全通：帶寬100Hz~1.5kHz本設定提供的工作頻帶，適合在外界干擾比較小的環境下使用。低通 低通：帶寬100Hz~400Hz本設置特別適用于測量點距離正在故障點比較遠，或者覆土物是松軟的土壤或沙子的情況。但是該設置不能降低低頻干擾信號，容易發生低頻信號的噪音音量較高的現象。高通 高通：帶寬200Hz~1.5kHz本設置，適用于非常堅硬的路面或靠近故障點的情況。同時對低頻背景噪音信號大大衰減。帶通 帶通：帶寬150Hz~600Hz帶通濾波是在低通濾波和高通濾波設定之間做出的折中平衡。這樣根據不同的現場，選擇合適的濾波參數。本設備支持四種錄波參數如下：2、定點：⑴、使用高壓發生器對故障電纜作高壓沖擊時 ，沖擊高壓幅度要足夠高，以保證故障點充分擊穿放電，放電頻率控制在3-5秒鐘左右放一次電，將震動傳感器探頭放置在電纜路徑(或故障電纜本體)上方，連接聲磁同步探測儀，選擇“聲磁定點”檔。⑵、剛開始查找故障時，先把定點增益適當調大，通過耳機監聽聲磁波，觀察聲磁同步定點儀的顯示屏通過觀察磁信號的強弱判斷故障的距離。在未聽到聲磁波時(測聽點距故障點太遠)，每沖擊放電一次，距離顯示屏計數并刷新一次，在電纜上方沿路徑不斷移動傳感探頭，直至聽到故障點的聲音（此時表明距故障點不遠了）。⑶、當聽到的地震波聲音足夠強時，放電時長在30ms左右，故障點顯示只有10m左右時，故障點就應該在附近，定點增益就要適當調小，增益調到小，聲波波形，聽到較沉悶的一聲“啪”聲音，時間小，故障距離顯示小才是的。此時便可將傳感器探頭直接按距離數放在相應處。在該處前后移動探頭，找到數顯值小處，此處即為故障位置。

<大興安嶺>天正華意電氣設備有限公司
埋地管道外防腐層狀況檢測儀大興安嶺批發價格 <大興安嶺>天正華意電氣設備有限公司

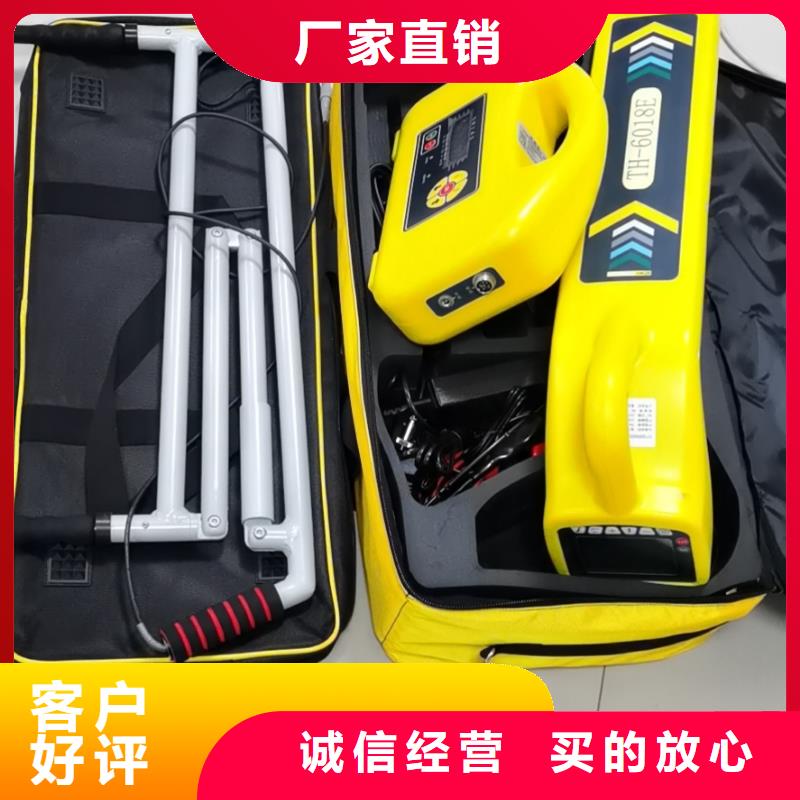

大興安嶺電纜故障探測儀跨步電壓法使用教程。為了更快掌握電纜故障儀的使用方法，可用一根約30米長的電線模擬。如果在模擬的環境下能熟練使用儀器找到故障點，那么在實際使用中就會更方便了。如圖：將電纜拉直放在地面上，電線兩頭剝皮露出銅線，電線一端接信號源，另一端埋入地下約10厘米（埋入點C就是我們要找的故障點）。啟動信號源和手持機，頻率就按默認的65kHz。1、將叉子貼著電線，平行于電線的方向插入地下，調節定點增益，使信號強度約為10（信號約10格）2、調節路徑增益使電磁波信號在10格左右，沿著電線往C點走，如果偏離了電線，電磁波信號會減弱。3、沿著電線往C點走，每隔50厘米，將叉子插入地下，穩定后看信號強度，會發現信號強度逐漸增大。4、到了A點（距離故障點約3米），信號強度可能滿格（15），這時調節定點增益，使信號強度約為10。5、再繼續玩前走，每次走30厘米，會發現A到C信號強度越來越大，然后C到E又變小。這是因為電流由C點往外流，越靠近C點電流越大，檢測到的信號也就越強。6、在B點調節定點增益，使信號強度約為10，從B點往D點走， 每次前進10厘米，會發現B點到C點信號變強，C點到D點變弱。當C點處于叉子的正中心時，信號弱，信號強度可能只有4左右。這是因為故障點到叉子兩端的距離相等，故障點C到叉子兩端的電壓相等，方向相反，所以叉子兩端的電壓約為0，所以信號也約為0。7、然后垂直于電線（或者叉子）畫一條線（圖中虛線），從F點往G點走，每次前進10厘米，會發現和6一樣的檢測效果。沿著虛線，當C點處于叉子的中心時，信號強度小，約為3，其他地方都比較大。8、由此可以判定，實現電線和虛線交叉的地方就是故障點了，故障點可到10厘米左右。按上述步驟來回練習，熟練使用后就可以開始實際應用了。

<大興安嶺>天正華意電氣設備有限公司

大興安嶺電纜故障探測儀 參數配置要求： 參數名稱 項目需求值或表述 投標方響應值 脈沖輸出電壓 0—30kv，連續可調。 能量 ≥900J＠30kV。 外觀設計 一體化設計，將高壓電容、放電間隙、直流升壓集成于一體，放置在主機內。 輸出模式 脈沖、直流。 高壓脈沖間隔 無須調整，LP30/2自動調節放電間隔。 絕緣測試 0—30kv，連續可調。 高壓預定位 0—30kv，連續可調。 輸出電壓極性 負極性。 允許沖擊電壓 ≤2500J。 高壓輸出線 乙丙橡膠柔性電纜，絕緣耐壓≥60kV。 電源 外接：220V 50Hz 2kVA 內置：2000kVA，連續使用8小時。 尺寸（mm） 50 x 30.5 x 45.7 。 重量（kg） 不大于35。 脈沖輸出電壓 0——30kV，連續可調。 燒弧功率 ≥300。 燒弧電流 ≤100mA。 性 具備F-Ω 保護裝置、溫度監測、高壓急停按鍵、帶自動放電模塊。 量程 0m-100km。 脈沖寬度 20 ns~10 μs。 脈沖幅值 10~60。 小分辨率 0.01 m。 采樣頻率 ≥200。 增益 - 37~＋37 dB。 抗衰減調節 0~22 dB。 波速度 50~300m/μs。 動態量程 ＞ 80 dB。 輸出特性阻抗 50Ω。 阻抗自動匹配 8 Ω~500 Ω連續可調。 脈沖模式 低壓脈沖法、二次脈沖法、脈沖電流法、直閃衰減法。 輸入高壓保護 ＞ 400 V交流時自動保護。 液晶顯示器 7”彩色TFT480＊800 屏幕亮度800 cd/m2 可觸摸陽光屏。 內存容量 ≥32G。 電源 內置充電電池；110 … 240 V交流 50Hz 30 VA；12V外置蓄電池。 環境溫度 操作 -20 °C ... ＋50 °C / 存儲 -30 °C ... ＋60 °C。 動態量程 磁通道〉110dB；聲通道〉110dB。 頻率范圍 100---1500Hz。 濾波量程 關閉濾波 100---1500Hz。 低通 100---400Hz。 帶通 400--800Hz。 高通 800---1500Hz。 觸發 聲學全自動觸發；磁場全自動觸發。 噪音抑制模式 T18自適應降噪模式、強降噪模式、無降噪模式。 啞音調節: 全自動靠近式啞音。 手柄長度: 450---750mm

埋地管道外防腐層狀況檢測儀大興安嶺批發價格

大興安嶺電纜故障探測儀工作電源：內置電池供電12.連續工作：＞4h（亦可使用外接電源使用）13.儲存功能：具有數據存儲功能，可存儲大量現場波形及數據，并隨時調出使用14.波形分析：所有的高阻故障波形僅表現為低壓脈沖法的短路故障波形特征，便于分析卡位15.波形處理：能將測得的故障點波形與好相的全長開路波形同時顯示在屏幕上進行同屏對比和疊加對比，可自動判斷故障距離16.外形尺寸：長370mm×寬270mm×高220mm17.重 量：2.5kg四、工作原理TH--2003采用的是時域反射原理，即對電纜發射一電脈沖，電脈沖將在電纜中勻速傳輸，當遇到電纜阻抗發生變化的地方（故障點），電脈沖將產生反射。測距主機將電脈沖的發射和反射的變化以時域形式通過液晶屏顯示出來，通過屏幕上的波形可直接判讀故障距離。五、儀器操作面板及界面說明1.操作面板介紹1、開關按鍵：按下自鎖接通電源，再按解鎖斷開電源。開機2分鐘無任何操作時，屏幕將變暗進入屏保節能狀態。2、充電端口：用于連接充電器，給電池充電。3、增益旋鈕：測量電纜故障點距離時，順時針旋動幅度增大；逆時針旋動幅度減小。（需采樣刷新才有變化）4、測距端口：測量電纜故障點距離時，從該端口發出信號。5、USB接口：插入U盤，拷貝數據。6、觸摸式彩色液晶屏：詳見“工作界面介紹”。

<大興安嶺>天正華意電氣設備有限公司 埋地管道外防腐層狀況檢測儀大興安嶺批發價格

大興安嶺電纜故障探測儀 建議使用二分法拉路法確定接地故障點，即拉掉某一邊或某一路，搖表測試為更大值時， 此邊或此路為故障電路。?（3）檢測完成，關閉所有設備電源，對信號發生裝置進行充電。五、注意事項（1）在每次使用前應檢查單相接地故障信號發生裝置、信號采集器、信號接收定位儀電池電量足夠；（2）本設備必須在故障線路停電的情況下操作，信號輸出線與被檢測故障線連接與斷開應采用絕緣桿操作；（3）設備在注入異頻電流時具有一定的電壓，操作時確保接地良好并注意；（4）在使用設備信號源前，先把電流調節旋鈕調到小等線路接好，根據實際情況調節電流，確保操作；（5）在使用信號采集器檢測時，必須在靜止狀態下檢測多次確保數據穩定準確；（6）操作完畢后，要將信號輸出端對地放電；（7）為減少故障定位儀的電量消耗，建議在現場暫停巡檢時退出異頻發送，再次繼續檢測時重新打開電源使其工作。a)啟用一臺發生裝置配置多臺信號采集接收器時，需確保信號采集器和信號接收器地址一一對應且不能重復。信號采集器地址在儀器背面顯示(編碼尾號數字)且不能修改，信號接收器地址在“檢測本機電壓”中顯示可以通過上下按鍵修改（范圍為1-9）。b)長期未使用本巡查裝置時，取下信號采集器和信號接收定位器的干電池，并定期對信號發生裝置充電。（8）請使用之前，詳細閱讀本儀器說明書。（9）使用中，如果發現儀器故障，請及時與本公司聯系，本公司負責修理與更換，不得自行拆卸。六、常見故障處理（1）當信號發生裝置，打開電源，指示燈不亮，可能電池沒電，請充電；（2）當信號采集器與信號定位器通訊不上，可能電池沒電，請更換電池。

<大興安嶺>天正華意電氣設備有限公司

大興安嶺電纜故障探測儀 電纜類型不同介質的電纜中電波傳播速度不同，因此在測試故障之前必須選定介質類型，以確定電波傳播速度。按電纜類型鍵，屏幕出現電纜類型選擇對話筐，有油浸紙型、不滴油型、交聯乙烯、聚氯乙烯和未知類型5個選項，儀器初始值為油浸紙型，可根據需要按對應的電纜類型鍵。若被測電纜不屬于四種已知類型，則應按“未知類型鍵”，彈出對話框，調整波速數值，達到選定值后按“OK”鍵。再按“電纜類型鍵”退出此項功能。波形速度300m/us?讀數精度根據測量需要選取合適的檔位。共分為8米/4米/2米/1米的測量精度，儀器初始值為2米。再按“讀數精度”退出此項功能。?波形縮放由于波形數據量很大，每次采樣后屏幕上顯示的是局部的波形。為了觀察波形細節，必須將波形縮放。按“波形縮放鍵”進入縮放功能，儀器提供3種壓縮比例，分別為1、1/2、1/3，通過“左鍵《 或 右鍵 》”可對波形進行3種比例的循環壓縮。通過屏幕右下角可以觀察到壓縮比例。再按“波形縮放鍵”，退出此功能。?滾屏顯示波形擴展后需要分成多段顯示，儀器自動顯示段。若需要觀測后續各段波形，應執行“滾屏”功能。按“滾屏顯示鍵”，通過“左鍵《 或 右鍵 》”可對波形進行左右移動。再按“滾屏顯示鍵”，退出此功能。?保存波形將屏幕上的顯示內容存儲于儀器中，可以存儲20幅波形。?調出波形在屏幕上重現存儲的波形。?電纜全長在“采樣方法”子菜單中若執行“速度測量”，則菜單中的電纜類型變為電纜全長。按“全長鍵”，屏幕上彈出“電纜長度”輸入對話筐，初始值為“0”米。輸入電纜長度值后，按“OK鍵”。?延時設置觸發時間，此功能一般不用。?定位用于確定測量的起點。執行“定位”鍵后，游標當前所處的位置即被確定為測試起點。通過 “左鍵《 或 右鍵 》”可對游標進行左右移動。?自動判距⒀按“自動判距鍵”，游標進行自動定位，顯示屏左上方自動顯示故障距離。?左鍵/右鍵(加/減)⑿ ⒁移動游標定位用時，每按“左鍵《 或 右鍵 》”一次，定位游標尺左/右移一個單位點（像素）；當連續按游標左/右鍵時，游標移動的速度加快，一次移動八個單位點。波形縮放、滾屏顯示、波形移位進行選擇時，按左鍵《 或 右鍵 》(加/減)。?采樣鍵⒂當儀器處于低壓脈沖法測量時，按下采樣鍵后，屏幕的波形顯示區能馬上顯示出發射脈沖和回波脈沖。紅色波形為局部波形，藍色波形為全局波形。當儀器處于高壓閃絡法測量時，按下采樣鍵后，當有外部觸發后，屏幕將顯示高壓閃絡波，紅色波形為局部波形，藍色波形為全局波形。

<大興安嶺>天正華意電氣設備有限公司 埋地管道外防腐層狀況檢測儀大興安嶺批發價格
埋地管道外防腐層狀況檢測儀大興安嶺批發價格 <大興安嶺>天正華意電氣設備有限公司

大興安嶺電纜故障探測儀 電纜類型不同介質的電纜中電波傳播速度不同，因此在測試故障之前必須選定介質類型，以確定電波傳播速度。按電纜類型鍵，屏幕出現電纜類型選擇對話筐，有油浸紙型、不滴油型、交聯乙烯、聚氯乙烯和未知類型5個選項，儀器初始值為油浸紙型，可根據需要按對應的電纜類型鍵。若被測電纜不屬于四種已知類型，則應按“未知類型鍵”，彈出對話框，調整波速數值，達到選定值后按“OK”鍵。再按“電纜類型鍵”退出此項功能。波形速度300m/us?讀數精度根據測量需要選取合適的檔位。共分為8米/4米/2米/1米的測量精度，儀器初始值為2米。再按“讀數精度”退出此項功能。?波形縮放由于波形數據量很大，每次采樣后屏幕上顯示的是局部的波形。為了觀察波形細節，必須將波形縮放。按“波形縮放鍵”進入縮放功能，儀器提供3種壓縮比例，分別為1、1/2、1/3，通過“左鍵《 或 右鍵 》”可對波形進行3種比例的循環壓縮。通過屏幕右下角可以觀察到壓縮比例。再按“波形縮放鍵”，退出此功能。?滾屏顯示波形擴展后需要分成多段顯示，儀器自動顯示段。若需要觀測后續各段波形，應執行“滾屏”功能。按“滾屏顯示鍵”，通過“左鍵《 或 右鍵 》”可對波形進行左右移動。再按“滾屏顯示鍵”，退出此功能。?保存波形將屏幕上的顯示內容存儲于儀器中，可以存儲20幅波形。?調出波形在屏幕上重現存儲的波形。?電纜全長在“采樣方法”子菜單中若執行“速度測量”，則菜單中的電纜類型變為電纜全長。按“全長鍵”，屏幕上彈出“電纜長度”輸入對話筐，初始值為“0”米。輸入電纜長度值后，按“OK鍵”。?延時設置觸發時間，此功能一般不用。?定位用于確定測量的起點。執行“定位”鍵后，游標當前所處的位置即被確定為測試起點。通過 “左鍵《 或 右鍵 》”可對游標進行左右移動。?自動判距⒀按“自動判距鍵”，游標進行自動定位，顯示屏左上方自動顯示故障距離。?左鍵/右鍵(加/減)⑿ ⒁移動游標定位用時，每按“左鍵《 或 右鍵 》”一次，定位游標尺左/右移一個單位點（像素）；當連續按游標左/右鍵時，游標移動的速度加快，一次移動八個單位點。波形縮放、滾屏顯示、波形移位進行選擇時，按左鍵《 或 右鍵 》(加/減)。?采樣鍵⒂當儀器處于低壓脈沖法測量時，按下采樣鍵后，屏幕的波形顯示區能馬上顯示出發射脈沖和回波脈沖。紅色波形為局部波形，藍色波形為全局波形。當儀器處于高壓閃絡法測量時，按下采樣鍵后，當有外部觸發后，屏幕將顯示高壓閃絡波，紅色波形為局部波形，藍色波形為全局波形。

<大興安嶺>天正華意電氣設備有限公司

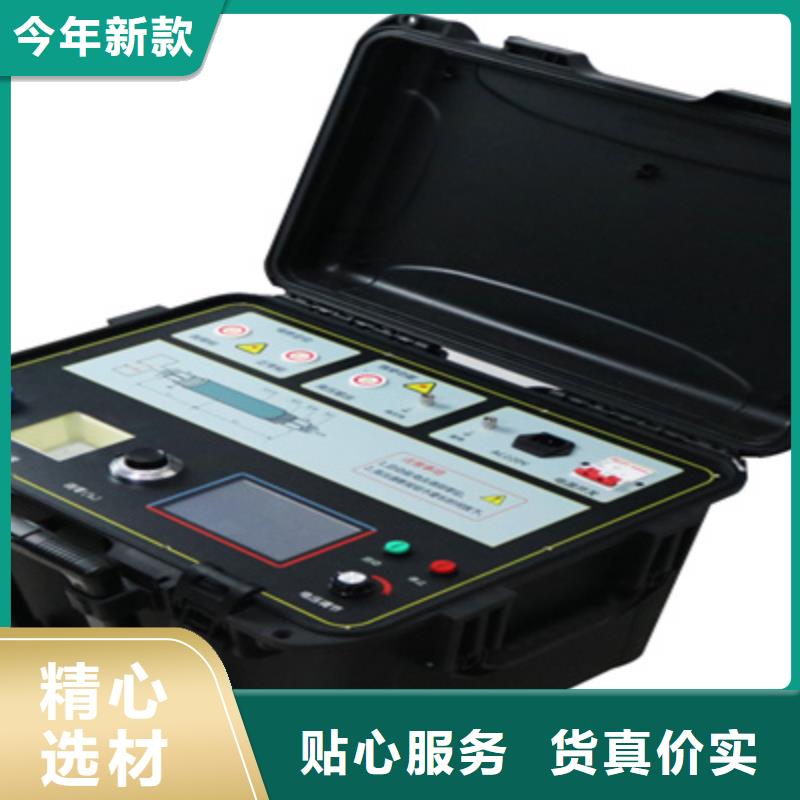

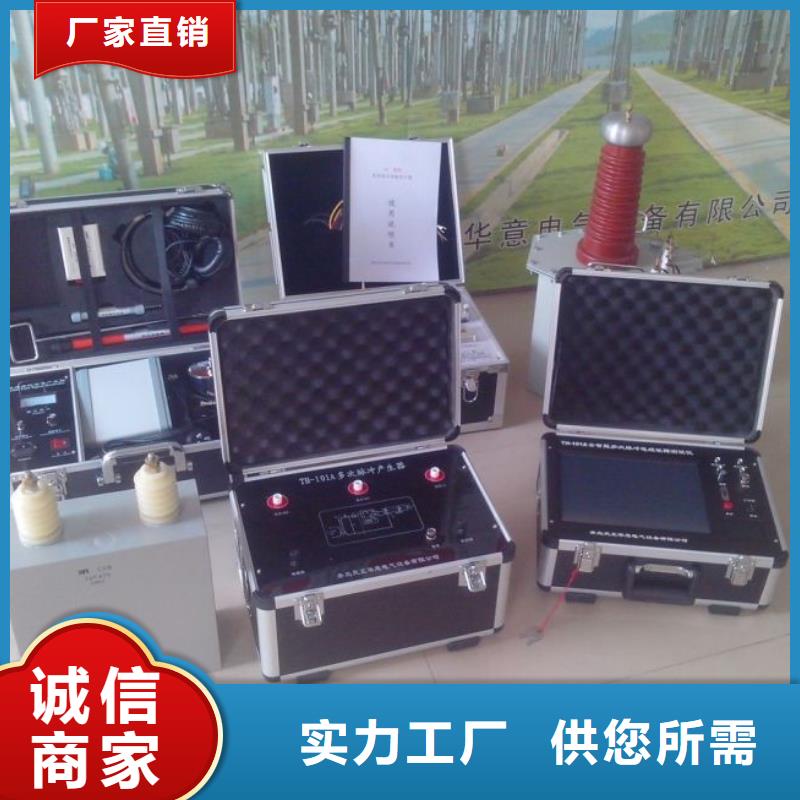

大興安嶺電纜故障探測儀 我公司作為電力電纜測試領域中的領跑者，在產品開發研制中不斷追求完美、努力創新。電纜故障預定位測試主機是公司的又一杰作，技術達到國際先進水平，打破了國外公司在此領域的壟斷，電纜故障預定位測試主機采用了國際水平的技術，所有高阻故障波形均呈現為簡單的低壓脈沖波形，判斷故障距離輕松愉快。電纜故障預定位測試主機用于檢測各種動力電纜的高阻泄漏故障、閃絡性故障、低阻接地和斷路故障。二、儀器功能與特點：1．可測35KV以下等級所有電纜的高、低阻故障，適應面廣。2．具有方便用戶的軟件和全中文菜單。按鍵定義簡單明了。測量方法簡單快速。3．檢測故障成功率、測試精度及測試方便程度優于國內任何一種檢測設備。4．超大觸摸液晶屏作為顯示終端，儀器具有強大的數據處理能力和友好的顯示界面。5．具有極的采樣高壓保護措施。測試儀器在沖擊高壓環境中不會死機和損壞 6．無測試盲區。7．內置電源，可在無電源環境測試電纜的開路及低阻短路故障。三、主要性能指標：1．測試方法：低壓脈沖、高壓閃絡、速度測量。2．沖擊高壓：低于35KV電力電纜。3．數據采樣速率：80MHz、40 MHz、20MHz、10 MHz。4．測試距離：＞30Km。5．讀數分辨率：1m。6．系統測試精度：小于50cm。7．測試電纜脈寬設有：具有測試波形儲存功能：能將現場測試到的波形按規定順序方便地儲存于儀器內，供隨時調用觀察?？梢詢Υ娲罅康默F場測試波形。9．能將測得的故障點波形與好相的全長開路波形同時顯示在屏幕上進行同屏對比和疊加對比，可自動判斷故障距離。10．內置電源：充滿電后儀器可連續工作3小時以上，亦可外接交流電源工作。11．工作條件：溫度-10℃～＋45℃，相對濕度 90％。四、儀器的系統組成和工作原理：電纜故障測試儀系統的組成方框圖如圖一所示：電纜故障快測儀主要由高壓沖擊單元、和波形記錄分析儀（測試主機）兩部分組成。1、高壓脈沖發生器 高壓脈沖發生器是該套電纜故障預定位的能量提供部分，向外提供高壓高能的電壓脈沖。主要由升壓變壓器、高壓整流二極管、充電電容、放電球隙組成。2、波形記錄分析儀（測距主機）這個部分是整個儀器的大腦，負責向其他部件發送指令，協調各部件的工作，并向操作者提供人機對話的界面。它的主要功能是對測量脈沖進行高速的采樣和記錄，再對采集到的信號進行高速的運算分析。

<大興安嶺>天正華意電氣設備有限公司

大興安嶺電纜故障探測儀 近幾年來，隨著電網改造工程的實施，10kV配電線路由原來的“兩線一地”供電方式改造為中性點不接地的“三相三線”供電方式。10kV配電線路供電方式的改變，增強了配電線路的絕緣水平，降低了配電線路的跳閘率，提高了供電可靠性，減少了線路損耗。但采取新的供電方式在實際運行中，經常的發生單相接地故障，特別是在大風、暴雨、冰雹、雪等惡劣天氣情況下，接地故障頻繁發生，嚴重影響了變電設備和配電網的、經濟運行。故障發生后，由于線長范圍廣，采用以往憑經驗，分段逐段推拉，逐級桿塔檢查等傳統方法進行排查，費時費力，停電范圍大，時間大興安嶺電纜故障探測儀 本公司單相接地故障定位儀用于10kV故障線路停電后快速準確定位接地點，可以實現配網設備在出現故障的情況下的快速查找。減小線路檢修人員的勞動強度，省時省力，提高工作效率、供電可靠性和電力企業經濟效益。 二、組成、工作原理及操作步驟 農村的配網線路中更為接地十分常見，發生接地故障時，常用搖表和人工逐級登桿目測法來尋找接地故障點。我們知道，用搖表查線是要將線路反復多次切割后一段一段地搖，非常麻煩，且又非常很耗時，更何況搖表只能搖到2-3kV，對高阻接地或隱形接地故障是無能為力的；而人工逐級登桿目測法又要耗費大量的時間和大量的人力物力。這種落后的尋線方法與當今電網高度自動化水平極不相適應。無數電力工作者為解決這一問題做出了長時間的巨大努力，但至今仍然沒有滿意的結果。因而成為困擾電力部門幾十年無法解決的一個重大技術難題。 本公司利用了公司經合了國內直流接地故障定位技術、小電流接地故障定位等原理，發明了“S注入法”原理，并成功研發的“高壓恒流開路，交流信號自動跟蹤定位”技術，基于傅氏算法，開發《配電網線路單相接地故障定位儀》，在10kV（35kV）配網單相接地故障定位的作業方法上取得了重大突破。它解決了因長時間找不到接地故障點而不能及時恢復送電引起的的客戶投訴和因售電量減少造成的經濟效益問題；也解決了因人海戰術即人工逐級登桿查找接地故障而耗費大量人力物力的問題。 使用該儀器就可以在極短的時間內找出接地故障點，儀器內置電池供電，一次可以工作6小時以上，重量小于8公斤，實用方便，從而很好的解決了上述問題，并使停電查線更為準確、快捷、方便、輕松，具有傳統方法所無可比似的優越性。

大興安嶺電纜故障探測儀不要輕易拆卸探頭及儀器，以防人為損壞。八、聲磁同步定點儀的操作技巧任何一種儀器設備，在充分了解性能、特點后，方能事半功倍地發揮其功能。該定點儀盡管操作極其簡單方便，但在使用時也得根據現場特點，巧妙地使用，才能充分發揮其優勢。從使用說明書中介紹的原理知道，此定點儀靠儀器中的電磁傳感器接收到故障電纜在沖擊放電時產生的輻射電磁波后開始計數，而在拾音傳感器接收到故障點放電時產生的地震波后停止計數。電磁波與聲音震動波之間的時間差乘以地下聲波傳播的速度，便是探頭至故障點的直線距離（即數字屏顯示的數值）。也就是說，只有在沖擊閃絡之后，探頭測聽到故障點傳來的地震波使計數器停止計數后，所顯示的數值才是有效而可信賴的。但是，在現場進行故障點定位時有可能出現兩種情況：種是探頭距故障點太遠，高壓設備對電纜沖擊放電時，定點儀只是由電磁傳感器接收到輻射電磁波后計數器開始計數，而沒有地震波來使計數器停止計數，耳機也聽不到地震波。所以此時計數器將一直計到原設定數99.0米。而且每沖擊放電一次，計數器將重新刷新一次，但仍顯示99.0米，屏幕信息僅告訴操作者高壓設備的沖擊閃絡功能正常，
