蘭州變壓器油色譜在線監測系統現場安裝位置的確定與安裝地基的澆注可參照下圖確定安裝位置并澆注安裝地基。圖5-1 ????????地基俯瞰圖圖5-2地基澆注圖圖5-3現場位置圖1)一般選擇安裝在變壓器電力柜側，與電力柜同列。2)安裝地基用混凝土澆注，厚度100mm。按地基澆注尺寸圖預埋地角固定螺絲。3)確定取電位置并提供取電點到安裝位置的布線距離。4）通訊電纜與油循環管的鋪設A、通訊電纜的鋪設參見系統示意圖。鋪設通訊電纜需保證進出線兩側的預留長度在10M左右，以備用。通訊電纜在電纜溝線架上需固定，避免電纜劃傷、拉斷。B、油循環管采用鍍鋅管或硬塑料管進行保護以免損傷。油管兩側出口預留長度保持在1M左右，以備用。油管鋪設完成后應對油管出入口進行密封，以防雜物進入。5.3安裝步驟1、開箱檢查用戶在收到后，請及時檢查是否有因運輸而造成的損壞，詳細檢查裝置并核對與裝置一同運輸的裝箱清單上列出的所有附件。如果有與裝箱清單內容不符，請立即與供應商聯系。2、現場主機就位1）將安裝基座用膨脹螺栓固定在混凝土地基上，并焊接接地線2）將現場主機用自帶螺栓固定在安裝基座上。此操作應將現場主機的前后下封面板卸下，方可連接。

蘭州絕緣油氣相色譜分析儀貨真價實

蘭州變壓器油色譜在線監測系統否則可能危害本系統和變壓器的運行。1.4產品特點1、 真空與電磁振蕩脫氣技術采用的真空與電磁振蕩相結合的脫氣技術可在低真空度條件下，利用電磁激振與溶質的真空揮發共同形成溶解氣體的循環自激，在無任何介質介入的前提下，實現變壓器油溶解氣體的快速有效分離。脫氣效率高、時間短、重復性好，避免對變壓器絕緣油的污染。2、冷阱技術在油色譜檢測中存在油氣對色譜柱活性物質的污染，這將嚴重影響色譜柱的分離效果，降低色譜柱使用壽命。通常采用活性劑（如活性碳等）對分離出來的故障氣體進行吸附過濾，可有效降低油氣對色譜柱污染。但活性劑的活化再生特性無法滿足在線監測系統長時期穩定運行要求。冷阱是在一定的低溫環境下，將變壓器油C3以上有機物揮發成份實現有效冷凝，徹底避免油氣對色譜柱的污染，實現系統免維護要求。3、復合色譜柱用復合單柱取代雙柱，簡化系統結構。復合色譜柱在一定溫度環境下，可有效分離H2、CO、CH4、C2H6、C2H4、C2H2等六種故障氣體，且在不同恒溫條件下，各氣體出峰面積不變，不影響系統數據處理的捕峰條件，適用于現場安裝的變壓器油色譜在線監測裝置。復合色譜柱具有柱效率高，抗污染性能好，使用壽命長等特點。4、氣體檢測器技術采用集成傳感技術，敏感元件和控制電路集成在獨特的陶瓷硅芯片上，對應設計的故障氣體受檢氣室，具有小的死體積，可大大提高檢測靈敏度。和FID、TCD傳感器相比，不怕中毒，壽命長。和其他非色譜檢測法對比，檢測器構造簡單，體積小巧，檢測靈敏度高。5、支持TCP/IP、IEC61850通信協議氣體組份濃度、載氣壓力狀態、譜圖等數據信息可采用SV/GOOSE形式傳輸至過程層網絡，支持TCP/IP通訊協議并支持智能變電站基于IEC61850通信要求，可實現與其他廠商的變壓器狀態監測主IED的無縫接入

蘭州變壓器油色譜在線監測系統概述感謝您選用TH- 9100變壓器油色譜在線監測系統。為確保、正確使用本監測系統，請您詳細閱讀并保存本使用手冊。1.1須知從事本系統安裝、運行操作及維護的所有人員：1、必須具備相應的專業技術資質；2、嚴格遵守本使用手冊的相關說明；3、不得在系統后臺數據服務器上玩游戲、瀏覽網頁；4、不得在系統后臺數據服務器上安裝其它任何軟件，避免造成不必要的沖突。違反以上操作可能導致：1、降低系統監測精度，危害系統使用壽命；2、可能損壞本系統設備或用戶的其他設備；3、造成不必要的傷害。1.2相關標準本系統引用下列標準，并由此規定了本系統的技術要求、驗收規則、檢驗方法、適用范圍、包裝要求、標志、運輸及儲存。1、GB7597－1987電力用油取樣方法2、GB/T7601－1987運行中變壓器油水分測定法3、GB/T14542－93運行中變壓器油的維護管理規定4、DL/T 596－1996 電力設備性試驗規程5、DL/T 572－1995 電力變壓器運行規程6、GB /T 7252一2000變壓器油中溶解氣體分析和判斷導則7、GB/T17623－1998 絕緣油中溶解氣體組份含量的氣相色譜測定法8、GB/T 2423－2001電工電子產品環境試驗9、GB/T 17626－1998電磁兼容 試驗和測量技術10、GB/T 13384－1992機電產品包裝通用技術要求11、GB190—1990危險貨物包裝標志12、GB5099－1994鋼質無縫氣瓶13、GB 4208－1993外殼防護等級（IP代碼）1.3應用范圍TH- 9100變壓器油色譜在線監測系統適用于110KV及以上電壓等級電力變壓器、330KV及以上電壓等級高壓并聯電抗器的運行狀態監測。作為狀態監測傳感層設備，主要完成智能變電站一次充油設備狀態監測參量的本地測量、數據通信功能，滿足智能化變電站基于IEC61850的通信要求，實現全數字式數據采集傳輸。系統是否只用于規定的用途， 由用戶負責。為了起見，在系統的安裝、改進、投入運行和更新過程中，事前未經本公司同意不能進行其他未授權的作業。

<蘭州>天正華意電氣設備有限公司

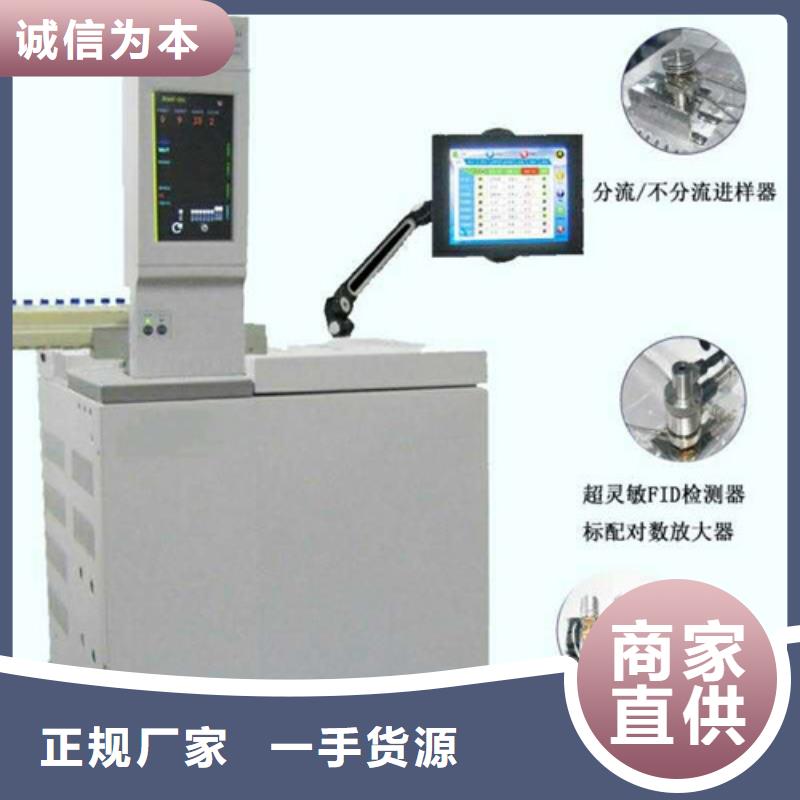

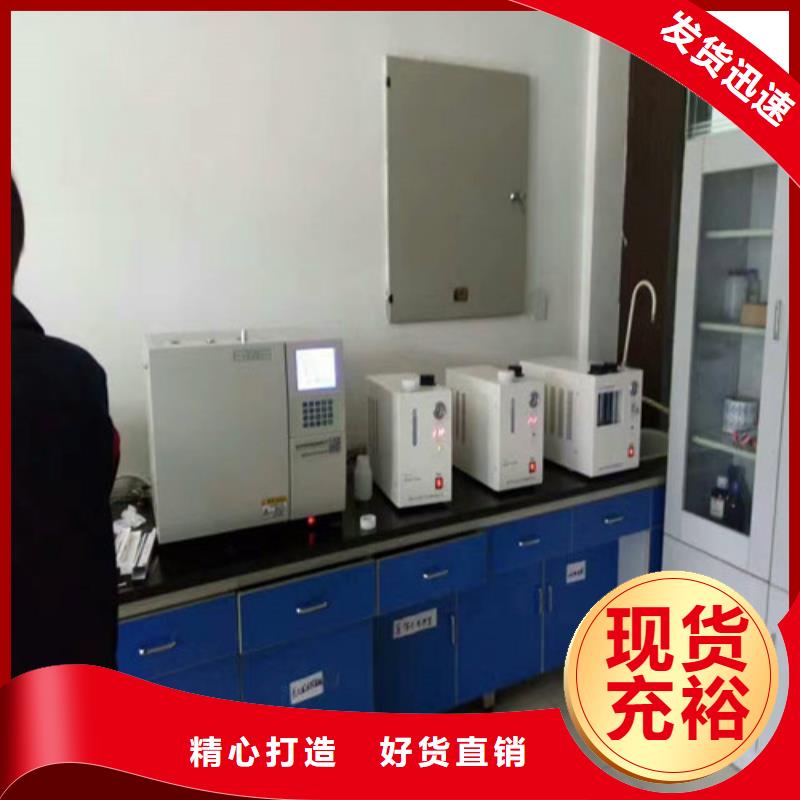

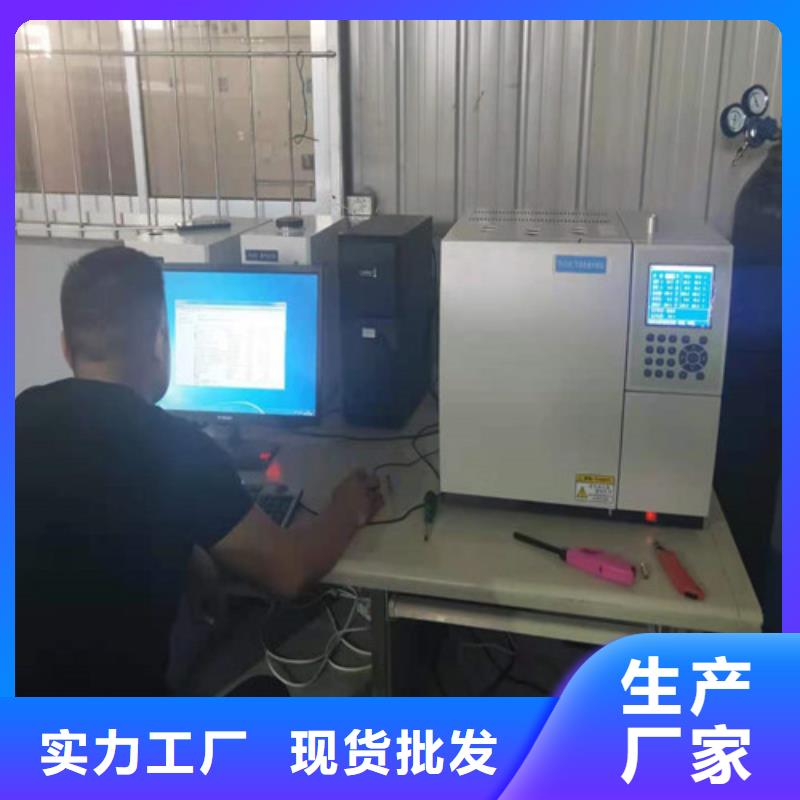

蘭州變壓器油色譜在線監測系統 等基線穩定后即可進樣分析：適當調整柱室溫度及柱前壓，使出峰正常。條件參照：將柱室溫度設定在被分析的試樣沸點附近，汽化、檢測器溫度高于柱室溫度20℃—50℃。降低柱溫，分離變好，保留時間加長；升高柱溫，分離變差，保留時間縮短。降低柱前壓（減小載氣流量），分離變好，保留時間加長；升高柱前壓（增大載氣流量），分離變差，保留時間縮短章　　概 述色譜分析技術是一種多組分混合物的分離、分析技術。它主要利用樣品中各組份的沸點、極性及吸附系數在色譜柱中的差異，使各組份在色譜柱中得到分離，并對分離的各組分經檢測器進行檢測，從而對多組分混合物進行定性、定量分析。由于該分析方法有分離效能高，分析速度快，樣品用量少等特點，因此已廣泛地應用于石油化工，生物化學、醫藥衛生、衛生檢疫、食品檢驗、環境保護、食品工業、醫療臨床等部門。氣相色譜法在這些領域中解決了工業生產的中間體和工業產品的質量檢驗、科學研究、公害檢測、生產控制等問題。變壓器油色譜儀是一種高性價比、多功能、經濟實用型精密儀器。儀器采用三柱三氣路操作系統，基本型配制有氫火焰離子化檢測器（FID）和熱導池檢測器（TCD）。變壓器油色譜儀采用微型計算機和集成電路控制，中、英文界面，自動化程度高、可靠性好操作參數鍵盤設定。儀器具有掉電保護、文件存儲及調用功能。儀器采用大屏幕液晶顯示，顯示內容豐富、直觀。儀器的檢測器及其控制部件采用即插即用控制模式，操作簡單方便。

蘭州絕緣油氣相色譜分析儀貨真價實

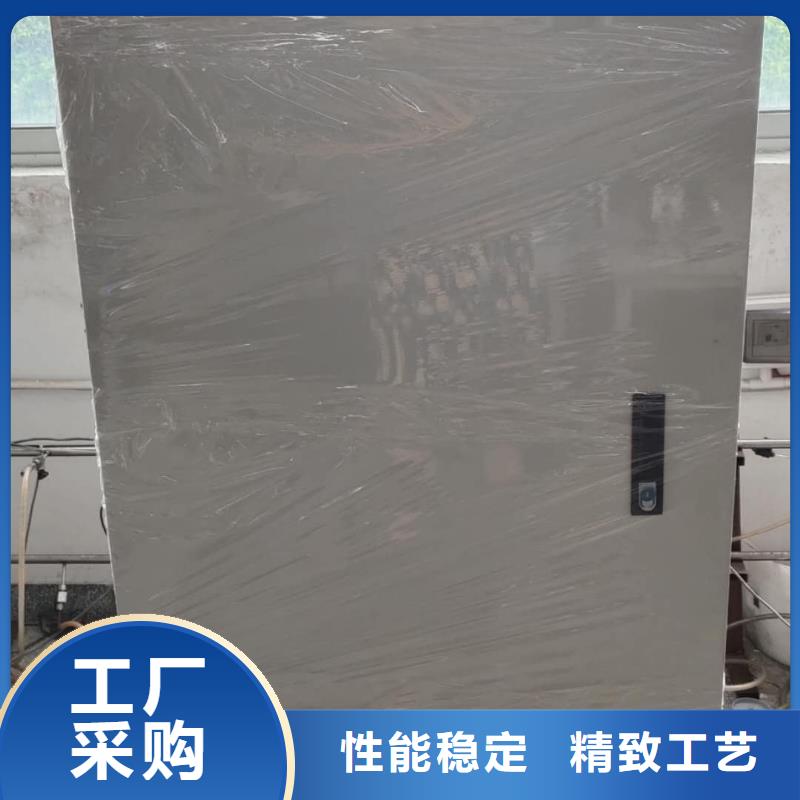

蘭州變壓器油色譜在線監測系統油氣分離單元采用真空與電磁振蕩相結合的脫氣方法，將氣體從油中分離出來，并導入定量室。3、載氣單元為色譜檢測提供流速、流量恒定的流動相，保證色譜分離的準確性和穩定性。4、色譜檢測單元采用復合型色譜柱及基于集成傳感技術的檢測器，實現多組份氣體的分離和檢測。5、控制與數據處理單元按照工藝流程實現對控件的順序控制，實現載氣調節、溫度控制，完成信號調理、轉換和數據計算。6、通信接口單元按照TCP/IP、IEC61850通信協議，將數據信息上傳至過程層網絡。3.5數據通信功能裝置適用于符合TCP/IP、IEC61850標準的全智能變電站，氣體組份濃度、載氣壓力狀態、二維譜圖等數據信息采用MMS方式傳輸至過程層網絡。裝置可提供兩路電氣以太網接口，用于與變壓器狀態監測主IED通訊，或者將數據信息直接上送站端一體化信息平臺。4硬件結構4.1結構與安裝圖4-1外形尺寸現場數據采集器外形尺寸為：1400×720×420mm4.2面板說明1、運行指示：裝置主CPU運行指示，常開狀態。2、控制指示：裝置各部件運行指示，常開狀態。

<蘭州>天正華意電氣設備有限公司

蘭州變壓器油色譜在線監測系統 承諾與服務公司銷售的產品 質量和售后服務實施方案說明如下：1、 交貨及安裝：到貨前一星期，服務方向用戶提供相應的安裝、調試要求，需方配合完成準備工作。2、 保修期內服務承諾儀器的保修期為：12個月。在保修期內，關于儀器設備的所有服務全部免費（由于操作人員不按照正確使用方法或擅自改裝儀器設備及各種人為因素或不可抗拒等外來因素造成的損壞除外）。若在保修期內儀器本身因質量缺陷發生損壞，免費為用戶維修及更換零配件或更換儀器。3、 保修期外服務承諾在接到需方的服務申請后，賣方須在接到買方通知后的12 小時內通過電話、傳真等方式向買方提供解決辦法，若故障仍不能排除，則賣方應在72 小時內安排人員到現場處理，并及時解決完畢。4、 服務范圍本服務計劃所指服務包括儀器設備整機、隨機配件和工具、工作軟件、文件、電腦及系統軟件的維修、更換、升級、維護、安裝調試、驗收及培訓等涉及儀器設備正常工作的所有相關事宜。5、 產品培訓在進行儀器設備安裝時，由工程師對用戶使用人員進行免費崗位培訓，內容主要包括儀器設備的基本原理、結構、基本操作、維護知識及應用， 注意事項1.本儀器必須使用穩定的220V交流電源，儀器在安裝和使用過程中必須有良好的獨立接地！這樣做一是保證操作者的，二是屏蔽外界的強磁場干擾，以利于儀器更加穩定的工作。

<蘭州>天正華意電氣設備有限公司 蘭州絕緣油氣相色譜分析儀貨真價實

蘭州變壓器油色譜在線監測系統文件號的輸入即將光標移至文件處依次按《8》＋《確認》鍵即可。此時文件為8，則儀器內所有設置的參數為8號文件內容，若輸入其它文件號，則8號文件自動儲存。若要找回8號文件的內容，只需將文件號輸入為8并按確定鍵即可。圖十八 輔助功能圖十九 儀器參數界面 按《Menu》鍵，則狀態欄顯示〡用戶配置〡儀器參數〡保護溫度〡秒表 并將光標右移至《儀器參數》欄，再按確定《確認》鍵，則顯示屏變為[圖十九]界面此界面為儀器參數界面，儀器在出廠已校好，用戶一般不要隨意改動。“啟動記錄”它記錄了儀器啟動的次數。保護溫度的設置：在保護溫度的界面下設置各加熱區的保護溫度。保護溫度的設置，要高于使用溫度的20℃。實際溫度超過設置的保護溫度時，儀器將報警并停止所有的加熱。按《Menu》鍵，狀態欄顯示 用戶配置〡儀器參數〡保護溫度〡秒表〡，將光標移至《秒表》，按確定《確認》鍵，則顯示屏顯示[圖二十]界面。圖二十 設置秒表計時界面此界面為設置秒表計時界面。次按《▲》鍵或《確認》，開始計時；第二次按《▼ 》鍵或《確認》，停止計時同時顯示60秒除以即時時間值，方便用戶計算分鐘流量。第三次按《確認》鍵，計時時間。當光標處于后面任一界面下面的狀態標，可按“·”鍵回到此界面。按兩次《Menu》鍵，狀態欄變為〡溫控〡檢測器〡事件〡程序升溫〡輔助功能〡此時光標處于《輔助功能》欄，移動光標選定菜單，按確定鍵可進入以上任何一個界面。變壓器油色譜儀的溫控電路主板背掛于控制箱中上部，加熱板和點火板在儀器后部。其連線見下圖。工作原理圖見下圖。變壓器油色譜儀CPU板連線見下圖第五章熱導池檢測器（TCD）的安裝與使用工作原理：在一個處于熱平衡的TCD中，組分進入測量臂池腔，就會由于氣體組成的改變，引起氣體熱導系數的變化，氣體熱導系數的改變，引起熱敏元件溫度的變化，熱敏元件的溫度變化，引起熱敏元件阻值的變化，熱敏元件阻值的變化使惠斯頓電橋輸出信號的變化。所以TCD的信號變化是各個變量相繼變化的結果熱導池檢測器的結構：熱導池檢測器采用半擴散式結構，經特珠工藝處理的100Ω錸鎢絲，恒流源供電，具有斷流熱絲保護功能。配置了2路專用補充氣，見下面TCD補充氣氣路流程圖，以便用大孔徑毛細管。熱導池檢測器結構如圖二十一。
