自貢錄波儀試驗數據導出儀器所保存的所有試驗數據文件和試驗報告文件都可以通過移動存儲設備（U盤或移動硬盤）導出.儀器中所有的試驗文件都是圍繞試驗?zāi)０宄绦蚨M織的，所以如果要查看某個試驗的存儲文件，必須首先從試驗選擇主界面進入對應的試驗?zāi)０宄绦颍缓笤谠囼?yàn)?zāi)０逯鹘缑纥c(diǎn)擊“讀取：按鈕則會出現如圖11所示界面。用戶可以選擇導出文件的類型，可選的項目包括：“試驗文件”，“WORD報告文件”，“EXCEL數據文件”和“JPG圖形文件”，選擇要導出的文件類型后，軟件會列出儀器當前所存儲的所有試驗文件，插上U盤，然后選擇要導出的文件，則該文件會自動導出至U盤的WorkData文件目錄下。注意：在該界面中點擊清空存儲器是指清空所插入的U盤WorkData下的所有文件。圖11 數據導出3.8 數據保存與讀取試驗完成后點擊軟件主界面的保存按鈕，則當前的試驗數據會被保存至儀器，保存的文件名稱格式為“××年××月××日××?xí)r××分××秒 試驗類型”，只有在“查看數據”，“查看結果”，“查看歷史數據”和“查看歷史結果”狀態時才可以保存數據。點擊試驗?zāi)０宄绦蛑鹘缑娴淖x取按鈕會出現圖12所示界面，選擇要讀取的歷史試驗，則儀器進入查看歷史數據或結果的狀態，所保存的試驗曲線，結果和當時的試驗環境都會被重現。讀取歷史數據界面也可以存儲器中所存儲的歷史試驗文件。

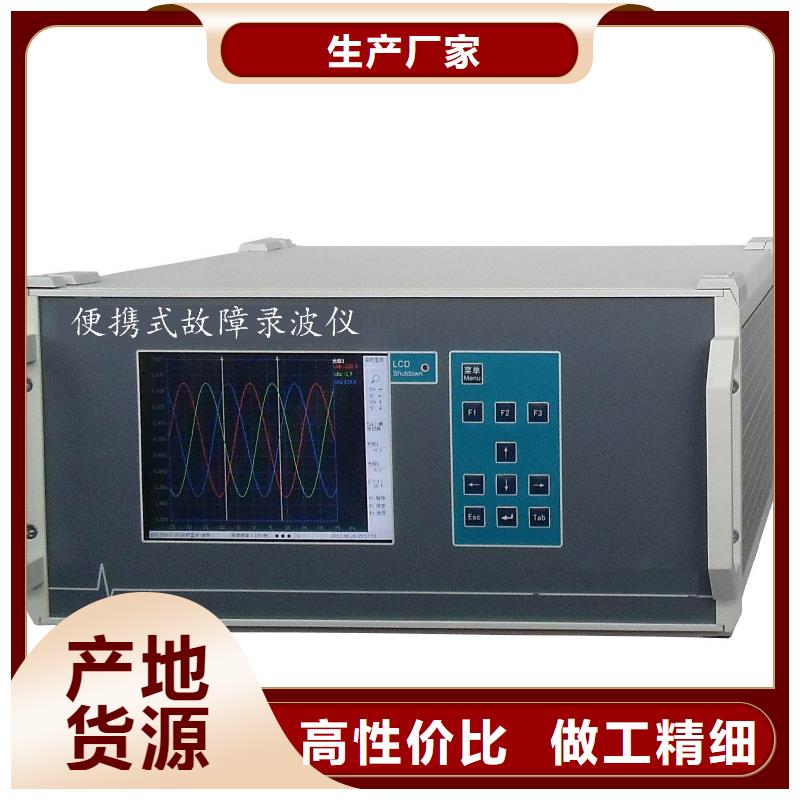

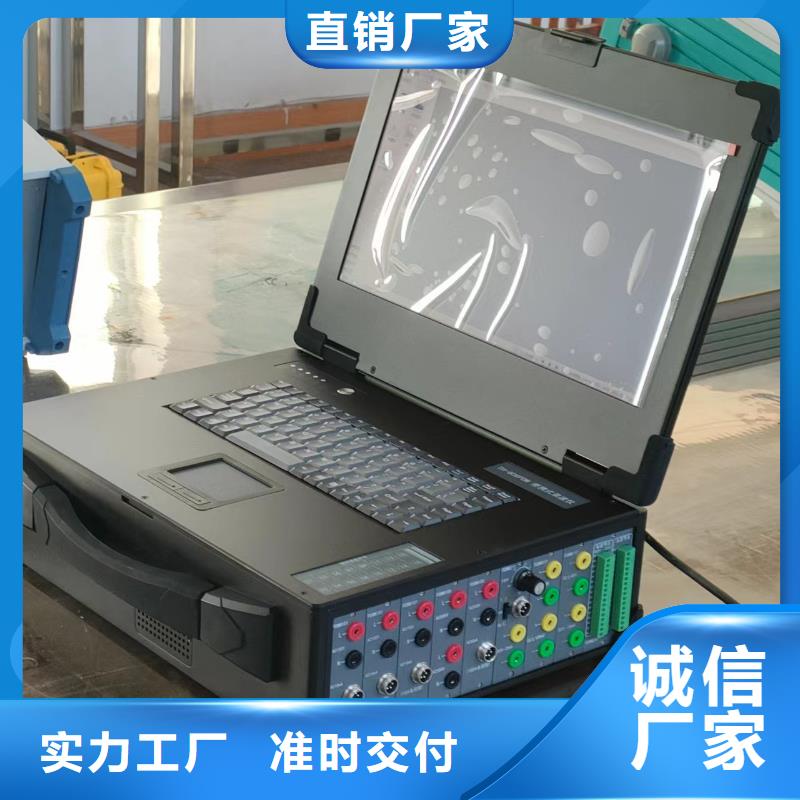

自貢錄波儀便攜式故障錄波儀，是以DSP、嵌入式操作系統為核心，采用三層體系結構，實現了數據采集、處理、傳輸、存儲功能的便攜式裝置。基于DSP的先進數據處理能力，錄波儀實現全數字模擬信號濾波，可以根據用戶需要，靈活地采用不同的采樣頻率， 為100K/S，可用于暫態電氣信號的錄制分析。采用先進工控內核，結合嵌入式操作系統，、可靠地實現數據高級處理、傳輸、存儲、顯示功能。錄波儀提供上位機軟件包，可安裝于基于Windows操作系統的計算機， 如筆記本電腦、工程師站、DCS主機等。上位機通過現場總線或局域網與錄波儀連接，實現遠程控制、數據共享、電氣試驗等功能。錄波儀主要功能包括：故障錄波：按用戶預先定義的故障判據，錄波儀實時監測被測信號，并在出現故障時，啟動波形錄制，同時通知上位機，錄制的數據保存在 存儲器上，掉電不失。此功能可用于電力系統或其他關鍵設備的運行監測，用于故障診斷、排除故障。實時監測：錄波儀接入了16路開關量、18路模擬量。錄波儀實時計算模擬量有效值，計算量值（頻率、有功、無功、零序、負序等），并可實時計算諧波（同時計算3路， 21次）、矢量圖（多4組，每組多包括6個模擬量）。所有以上數據，包括開關量狀態、模擬量波形都可以實時顯示。有效值、開關量可以實時傳輸給上位機。3天歷史曲線：錄波儀可以以每秒一點的頻率，記錄16路開關量和8個模擬量（任選、包括計算量），總計3天，循環記錄，用以描述被測信號的長期趨勢。錄制的數據掉電不失。發電機總啟動電氣試驗：錄波儀可以方便實現任意二組參量的X-Y特性試驗，可做曲線擬合。也可以替代振子示波器，錄制任選的模擬量有效值。功能覆蓋發電機空載試驗、短路試驗等，以及勵磁調解器階躍試驗、滅磁試驗、零起升壓試驗等。錄波儀進行電氣試驗，可提高試驗效率、測量精度和數據處理能力，實現電氣試驗的自動化。錄波儀可用于電力系統或其他行業的關鍵設備的在線監測；也可作為便攜式儀器，用于各種工業設備的故障的監錄、分析；或利用其數據處理計算能力，作為數據源，向其他系統提供實時數據。

<自貢>天正華意電氣設備有限公司 新產品：自貢電機綜合測試裝置采購

自貢錄波儀在設置過程中，有時需要輸入數字，錄波儀的數字輸入框采用方向鍵操作。錄波儀對每個數字輸入框預先定義了格式，包括：整數位數、小數位數、是否有負號。例如，對于模擬量額定值，數字預先定義的格式為：4位整數、3位小數、可以有負號。某模擬量的額定值為15.75，在設置對話框中，輸入框沒有獲得輸入焦點時的狀態：按Tab鍵，使其獲得輸入焦點：此時可以使用方向鍵→、←選擇要改變的位，然后用方向鍵↓、↑改變?cè)撐坏闹担粚?duì)于 位，如果格式規定可以有負號，則在“0”時，按方向鍵↓出現負號。5.5.畫面信息條在“實時顯示/波形”等畫面，屏幕右側出現信息條。信息條分為：方向健定義區：指示當前的方向健功能定義，使用Tab鍵輪換功能。光標信息區：顯示2個光標在時間軸上的位置。放大/縮小 移動光標1光標2六、設置按“菜單”鍵，選擇彈出菜單的“設置”，可以進入以下的設置項。受錄波儀的鍵盤限制，部分需要輸入字母、漢字的設置內容，需要在PC機上進行。6.1.采樣頻率錄波儀的模擬量、開關量使用相同的采樣頻率，同步采樣。可選用的 采樣頻率取決于采樣的模擬通道的數目，對應關系請參見“技術規格”一章的相關說明。使用上、下箭頭鍵，選擇錄波儀當前使用的采樣頻率，如果選擇超過了 可用值，錄波儀會給出提示，并自動選用當前可用的 值。6.2.通訊6.2.1串行口設置串行口的波特率；對于具有485接口的型號，還在此選擇使用的串行端口號（COM1、COM2）。串行口：用隨機附帶的專用串口通訊電纜（5芯），連接PC機串口。波特率： 4800 – 115200可選；由用戶選擇能夠保證通訊穩定的 值。注意：更改錄波儀的串口設置后，應關機，重新啟動。

<自貢>天正華意電氣設備有限公司 新產品：自貢電機綜合測試裝置采購
<自貢>天正華意電氣設備有限公司 <自貢>天正華意電氣設備有限公司

自貢錄波儀轉子上的測速齒 的齒數與機組的極對數相同，這種情況一般出現在水輪機組上。此時應將面板上的撥動開關撥至1：1處，并在參量配置中設置極對數，詳見5.7.1模擬通道。 偏置旋鈕應根據轉速傳感器的類型和信號的形態做具體的調節。使用的“實時波形”觀察到的轉速通道的波形，不是轉速傳感器發生的信號，而是經過處理后得到的鋸齒波。如果轉速信號正常，且配置正確，應生成穩定的鋸齒波，并且轉速值、發電機功角值正常。轉速信號的Vpp高于1.0V，且有穩定的過零點，即可正常測量。五、在線分析軟件 5.1簡述主要功能：在線分析軟件是運行人員正常監測和故障、穩態分析的有力工具，遠程機軟件運行于Qt平臺，通過網絡接口連接。其主要功能包括：1）在線監測：顯示模擬量有效值、開關量狀態、實時波形、矢量圖、諧波分析。2）故障錄波：實現手動啟動、故障設置、實時記錄，歷史記錄的功能。3）電氣試驗：包含多項電氣試驗功能，可完成發電機總啟動電氣試驗，例如發電機空載、短路、勵磁調節器特性、同期試驗、甩負荷試驗等。此外還包含轉子交流阻抗試驗、定子鐵心磁化試驗、進相試驗等試驗功能。程序的曲線類、波形類試驗功能用途廣泛，可滿足多種動態過程記錄要求。4)長時記錄：?jiǎn)?dòng)長時記錄及長時記錄列表的設置和查詢功能。5）參數設置：提供參量設置、采樣頻率、試驗地點、功角初始角、通道修正及通道數的錄入及保存功能。

自貢錄波儀十、趨勢圖錄波儀在 存儲器上建有趨勢圖文件，可以以1點/秒的頻率連續記錄歷史曲線，并隨時寫入該文件。趨勢圖可記錄不多于8個模擬量，以及16路開關量。記錄時間總長為1小時、2小時、6小時、12小時、1天、2天、3天可選。此畫面支持的操作：F3：趨勢圖設置運行中，用戶可以啟動趨勢圖的記錄（主菜單/設置/趨勢圖管理/運行趨勢圖），也可以停止之前啟動的趨勢圖（主菜單/設置/趨勢圖管理/停止趨勢圖）。狀態條顯示了趨勢圖的運行狀態。趨勢圖數據包含 時鐘信息，如果記錄過程中曾被停止或關機，則顯示的趨勢曲線會有中斷。錄波儀在出廠時，趨勢圖的記錄被設定為停止。10.1.設置趨勢圖的設置由（主菜單/設置/趨勢圖管理/趨勢圖設置）進入，在這個對話框中可以選擇要記錄的模擬量。如果當前趨勢圖已經記錄有數據，而用戶改變了模擬量的選擇，則必須重建趨勢圖文件；此時，錄波儀會提示用戶，在刪除或保存數據為文件之間作出選擇。將趨勢圖數據保 存為一個記錄文件，記錄類型為，文件擴展名為“TRD”。10.2.實時顯示按“菜單”鍵，選擇彈出菜單的“實時顯示/趨勢圖”。如果趨勢圖正在運行，則畫面會實時刷新。畫面橫向?yàn)闀r(shí)間軸，可選的顯示畫面時間軸長度為：1小時、2小時、6小時、12小時、1天、2天、3天，并且不超過記錄時間總長；時間軸右端顯示為0，從右向左，依次顯示距離右端的時間。在趨勢圖運行時，時間軸右端是當前時刻；在停止時，因?yàn)楫嬅娌辉偎⑿拢詴r(shí)間軸右端是停止的時刻。畫面縱向?yàn)榉担捎诟髂M量的額定值可能不同，為方便比較，縱軸采用標幺制，即為“實時值/額定值”。而光標對應處顯示為有名值（實際值）。開關量從下向上依次排列，坐標系右側的“標明開關量的代號，符號“∠”的尖角位置與開關量的“斷開”狀態對應，高于此處的位置為“閉合”狀態。開關量狀態的正確顯示依賴于“外接邏輯”的正確設置，請參見“設置/開關通道”。按“Tab”鍵，切換畫面操作組，共有4組操作：“放大/縮小”、“移動”、“光標1”、光標2”。畫面設置：此對話框的設置與趨勢圖設置不同，請注意區分。此處是從趨勢圖記錄的模擬量、開關量中選擇需要在畫面中顯示的，對趨勢圖的數據記錄沒有影響。10.3.趨勢圖記錄文件在打開的記錄列表對話框中，選定要打開的趨勢圖記錄，按“↙“鍵，進入分析畫面。分析畫面與停止記錄時的趨勢圖實時顯示畫面類似，即數據、時間軸不刷新，而且狀態條的功能路徑部分顯示當前打開的文件名。

<自貢>天正華意電氣設備有限公司
新產品：自貢電機綜合測試裝置采購

自貢錄波儀7.8.上傳故障記錄到PC機上位機可以列出當前錄波儀存儲的全部故障記錄文件，并可上傳文件到本地硬盤，具體操作請參見PC機軟件包用戶手冊。八、諧波分析8.1.實時顯示/諧波分析按“菜單”鍵，選擇彈出菜單的“實時顯示/諧波分析”，進入實時諧波分析畫面。諧波分析畫面支持的操作：F1：運行/暫停F2：保存當前數據到存儲器。記錄的類型用圖標標記，文件擴展名為“HAR”。在記錄列表中，可以打開、刪除記錄。F3：選擇模擬通道保存的數據作為一種記錄，可以用記錄列表對話框（按“菜單”鍵，選擇彈出菜單的“記錄”）打開、刪除。8.2.選擇模擬通道對話框按F1鍵切換選中的參量。錄波儀多可同時進行3個模擬通道的諧波顯示，選擇多于3個通道的 操作將被禁止。 便攜式錄波分析儀 發電機特性記錄儀 故障錄波儀 交流電機綜合試驗臺 發電機啟動試驗系統參數綜合測試儀 電機定子性能綜合測試臺 便攜式波形記錄儀 發電機特性綜合測試儀 電機經濟運行測試儀 電量波形記錄分析儀

<自貢>天正華意電氣設備有限公司

自貢SOE測試儀錄波儀開關信號發生器項目 規范值 測試條件開路耐壓 0-300V Is＝0.5uA導通壓降 小于2.6V If＝100mA電流容量 150mA Vs＝2.4V隔離特性 1500V DO通道間注：測試裝置斷電時所有接點為開路狀態3、輸出插座(DB50)線號表引腳號 標識 功能說明 引腳號 標識 功能說明1DO-16A 開關量輸出通道16 26DO-8B 開關量輸出通道82DO-15A 開關量輸出通道1527 DO-7B 開關量輸出通道73 DO-14A 開關量輸出通道1428DO-6B 開關量輸出通道64DO-13A 開關量輸出通道1329DO-5B開關量輸出通道55DO-12A 開關量輸出通道1230DO-4B 開關量輸出通道46DO-11A 開關量輸出通道1131DO-3B 開關量輸出通道37DO-10A開關量輸出通道1032DO-2B 開關量輸出通道28DO-9A開關量輸出通道9 33 DO-1B 開關量輸出通道19NC空 34NC空10DO-8A 開關量輸出通道8 35AI＋ 11DO-7A 開關量輸出通道7 36GNDA 12DO-6A 開關量輸出通道637AO-13DO-5A 開關量輸出通道5 38 NC空14 DO-4A 開關量輸出通道4 39NC 空15DO-3A開關量輸出通道340DC14V 16DO-2A 開關量輸出通道2 41DI_B 17DO-1A開關量輸出通道1 42 GND_232 18DO-16B開關量輸出通道1643DC5V 19DO-15B開關量輸出通道1544DC5V20DO-14B 開關量輸出通道1445NC 空21 DO-13B 開關量輸出通道1346 DI_A 22 DO-12B 開關量輸出通道1247RXD_23223DO-11B 開關量輸出通道1148 TXD_232 24DO-10B開關量輸出通道1049NC空25DO-9B 開關量輸出通道9 50NC 空4、開關信號輸出等效電氣圖二、開關信號發生器（SOE測試）使用說明1、測試原理SOE測試開關信號發生器主要用于驗證SOE系統記錄準確性的測試裝置。其基本測試原理是：用一組標準的開關量信號（具有準確的排列順序和時間間隔），觸發SOE模件，

新產品：自貢電機綜合測試裝置采購 <自貢>天正華意電氣設備有限公司

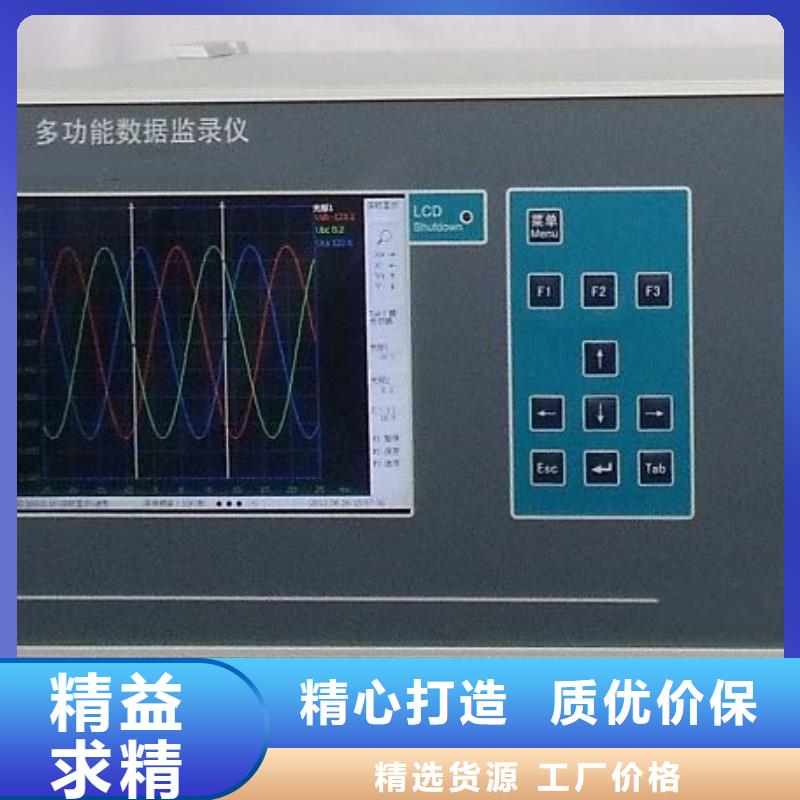

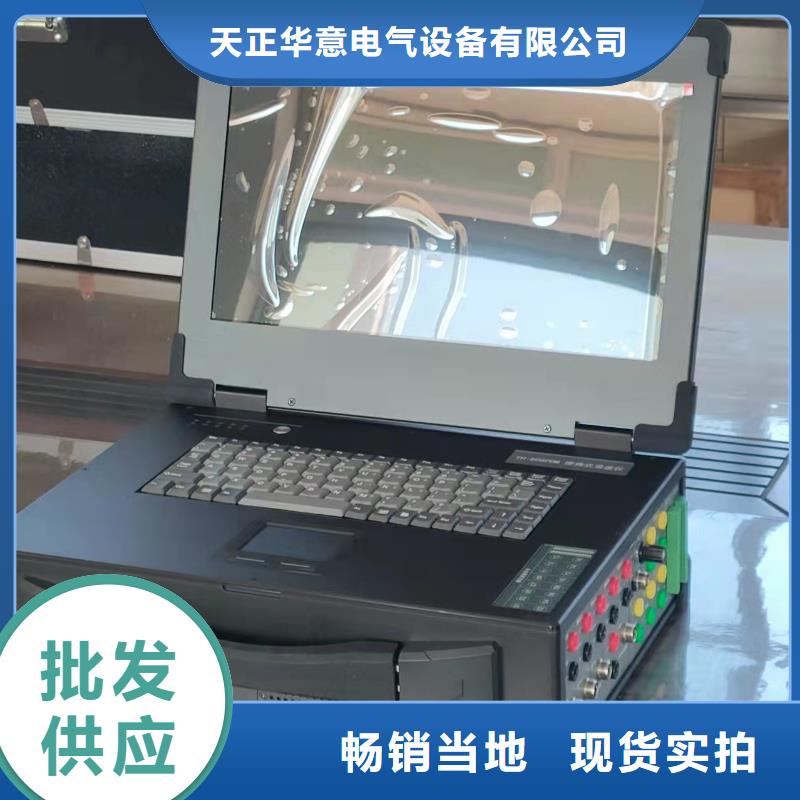

自貢錄波儀便攜式故障錄波器多功能數據監錄儀是以DSP、嵌入式Qt操作系統為核心，采用三層體系結構，實現了數據采集、處理、傳輸、存儲、分析功能可視化的便攜式裝置。 基于DSP的先進數據處理能力， 實現全數字模擬信號濾波，可以根據用戶需要，靈活地采用不同的采樣頻率， 為100K/S，可用于暫態電氣信號的錄制分析。 采用先進工控內核，結合嵌入式Qt操作系統，優良的跨平臺特性，、可靠地實現數據高級處理、傳輸、存儲、顯示功能，使人機界面流暢完美。 TH-608CDM便攜式故障錄波器提供遠程機軟件包，可安裝于基于Windows操作系統的計算機， 如筆記本電腦、工程師站、DCS主機等。遠程機通過局域網與連接，實現遠程控制、數據共享、電氣試驗等功能。 主要功能包括： 故障錄波：按用戶預先定義的故障判據，TH-608CDM便攜式故障錄波器實時監測被測信號，并在出現故障時，啟動波形錄制，同時通知遠程機，錄制的數據保存在 存儲器上，掉電不失。此功能可用于電力系統或其他關鍵設備的運行監測，用于故障診斷、排除故障。 實時監測： 接入了16路開關量、32路模擬量。TH-608CDM便攜式故障錄波器實時計算模擬量有效值，派生量值（頻率、有功、無功、零序、負序等），并可實時計算諧波、矢量圖。所有以上數據，包括開關量狀態、模擬量波形都可以實時顯示。有效值、開關量可以實時傳輸給遠程機。 發電機總啟動電氣試驗： 可以方便實現任意二組參量的X-Y特性試驗，可做曲線擬合。也可以替代振子示波器，錄制任選的模擬量有效值。功能覆蓋發電機空載試驗、短路試驗等，以及勵磁調節器階躍試驗、滅磁試驗、零起升壓試驗、頻率特性試驗等。TH-608CDM便攜式故障錄波器進行電氣試驗，可提高試驗效率、測量精度和數據處理能力，實現電氣試驗的自動化。

自貢錄波儀7.8.上傳故障記錄到PC機上位機可以列出當前錄波儀存儲的全部故障記錄文件，并可上傳文件到本地硬盤，具體操作請參見PC機軟件包用戶手冊。八、諧波分析8.1.實時顯示/諧波分析按“菜單”鍵，選擇彈出菜單的“實時顯示/諧波分析”，進入實時諧波分析畫面。諧波分析畫面支持的操作：F1：運行/暫停F2：保存當前數據到存儲器。記錄的類型用圖標標記，文件擴展名為“HAR”。在記錄列表中，可以打開、刪除記錄。F3：選擇模擬通道保存的數據作為一種記錄，可以用記錄列表對話框（按“菜單”鍵，選擇彈出菜單的“記錄”）打開、刪除。8.2.選擇模擬通道對話框按F1鍵切換選中的參量。錄波儀多可同時進行3個模擬通道的諧波顯示，選擇多于3個通道的 操作將被禁止。 便攜式錄波分析儀 發電機特性記錄儀 故障錄波儀 交流電機綜合試驗臺 發電機啟動試驗系統參數綜合測試儀 電機定子性能綜合測試臺 便攜式波形記錄儀 發電機特性綜合測試儀 電機經濟運行測試儀 電量波形記錄分析儀

<自貢>天正華意電氣設備有限公司
新產品：自貢電機綜合測試裝置采購 <自貢>天正華意電氣設備有限公司

自貢錄波儀模擬通道類型TH-608CDM便攜式故障錄波器將模擬通道定義為4種類型，即交流信號、直流信號、轉速、4～20mA信號。每個類型各有不同的計算方法。交流信號：用RMS（均方根）算法計算有效值。當外接互感器（如PT、CT）時，變比一次/變比二次分別對應互感器的標稱一次值/二次值，例如15KV/100V、12kA/5A。直流信號：采用20ms平均值計算有效值。當外接互感器（分流器）時，變比一次/變比二次分別對應互感器的標稱一次值/二次值，例如1500A/75mV。轉速：轉速通道處理并提取轉速信號的過零點信息，根據過零點計算轉速、功角等參量。轉速信號的變比是極對數的含義。詳見5.7.1。4～20mA信號：與直流信號同樣是采用20ms平均值計算有效值。當外接變送器時，4mA對應值、20mA對應值分別輸入變送器4mA、20mA對應的一次值。2.4 開關量通道標配為外接8路無源節點（通道內部輸出+24V）8路有源節點（有源節點外部電壓：DC12V～220V）。也可根據用戶要求配置有源節點的電壓范圍。同步采樣開關量通道多可配置32路。2.5 派生量TH-608CDM便攜式故障錄波器多可設置24路派生量，各類型的準確度如表3所示。派生量的具體種類及設置參見“5.3.1 派生量”。表3類型 準確度 備注頻率 ±0.02Hz 有功功率 0.5% cosφ1.0–0.5 電壓＞50% 電流＞10%無功功率 0.5% sinφ1.0–0.5 電壓＞50% 電流＞10%功率因數 1% 正序 1% 負序 1% 零序 1% 兩相負序 1% 相角差 ±0.3° 實測功角 ±0.3° 兩矢量差 0.5% 兩矢量和 0.5% 線路功角 ±0.3° 交流阻抗 0.5% 同期壓差 1% 計算功角 ±1.5° 標量和 由引用參量決定標量差 由引用參量決定一次函數 由引用參量決定三、技術要點 3.1 記錄方式3.1.1 故障記錄格式當TH-608CDM便攜式故障錄波器監測到接入?yún)⒘康臓顟B(tài)滿足啟動判據時，即開始按用戶設定的記錄格式記錄模擬量波形、模擬量有效值、開關量狀態。為了減小故障記錄，模擬量波形可以采用分段記錄。

<自貢>天正華意電氣設備有限公司

自貢SOE測試儀開關信號發生器錄波儀使用說明書青島天正華意電氣設備有限公司手持式多功能型SOE測試儀，是我公司研制的系列SOE測試設備之一。具有16個高性能電子接點型開關量輸出通道和多個輔助測量IO通道。具有多種模式的SOE測試功能（順序觸發、逆序觸發、重復脈沖）SOE測試儀內置鋰離子電池，無需AC 電源即可連續工作8小時以上。彩色液晶顯示器和智能按鍵構成友好的人機界面，設置操作一目了然。超便攜的手持式設計使得非常適合于工業現場測試，也可用于科研單位的試驗室、計量室等。外型圖標配附件_16通道測試線 標配附件_AC電源充電器 標配附件_便攜式儀器包一、 開關信號發生器（SOE測試）技術參數1、基本參數開關量輸出通道：16個無極性模擬接點開關輸出模式：順序觸發，逆序觸發、重復脈沖觸發間隔：0.1ms-999.9ms（以0.1ms為單位可調）遙信寬度: 1ms-9999ms遙信間隔時間:1ms-9999ms遙信重復次數:1- 99時基精度：±3us(1ms間隔測試)穩 定 度：優于20ppm內置電源：14.8V3AH鋰離子電池（可連續工作8小時以上）外接電源：AC220V50Hz功率消耗：＜10W工作溫范圍：-10-55℃外形尺寸： 130＊240＊60mm（手持機）整機重量：1200g2、開關量輸出通道特性：

新產品：自貢電機綜合測試裝置采購

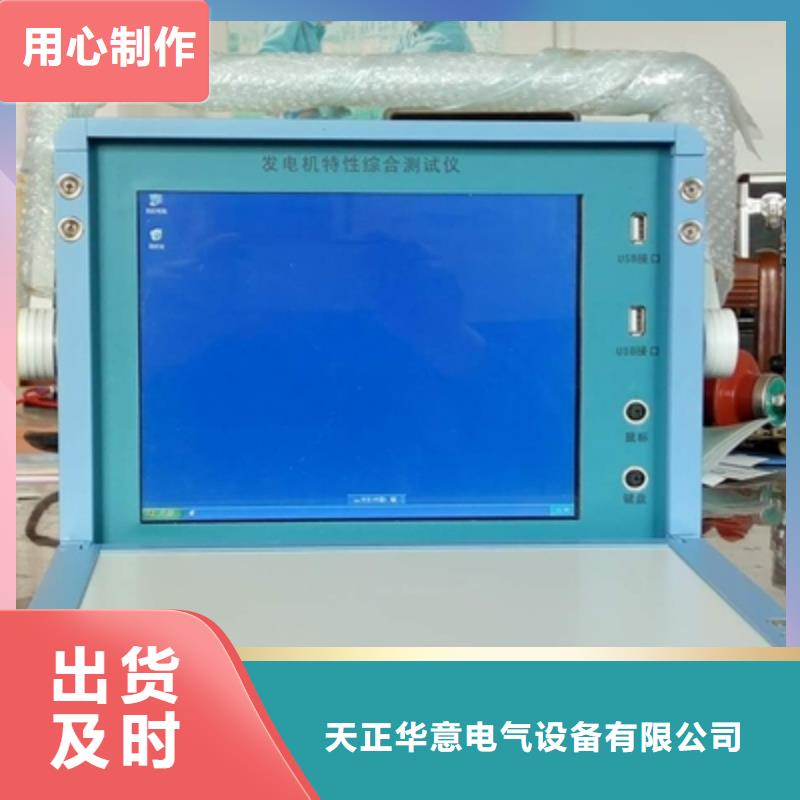

自貢錄波儀特性和技術參數1.2.1 軟件功能與特點儀器具有功能強大的軟件系統，軟件系統實現的功能主要包括數據采集，數據壓縮存儲，波形分析與統計，圖形繪制工具，頻譜分析工具，波形組合運算工具，諧波分析，有效值計算，功率計算，三相對稱性分析，相量圖工具等。其特性可概括如下：1 實時繪制試驗曲線，并且提供多種曲線分析工具，使用戶可以對曲線進行任意縮放和定位操作2 可以對當前示波器中的圖形進行編輯，包括自由標識，顏色變換等，以方便試驗報告的制作3 提供了頻譜分析工具使用戶可以方便的獲取信號的頻譜圖形4 可以任意的選擇信號作為X軸Y軸繪制信號的關系曲線5 提供了諧波分析工具，可以對采集的信號進行諧波分析， 諧波次數為1024次6 組合運算工具使用戶可以對所采集的信號進行加，減，乘，除和積分等運算7 計算選定通道信號的有效值，功率8 對選定的三相信號進行功率和對稱性分析9 繪制選定信號的相量圖10通過軟件選擇通道信號類型：直流瞬時值或者交流有效值11 內置了發電機三相短路特性曲線，空載特性曲線，勵磁系統擾動試驗，滅磁時間常數，頻率電壓特性，甩負荷試驗，自準同期試驗的標準試驗?zāi)０澹浖詣?dòng)計算試驗結果參數。12儀器能夠自動生成WORD試驗報告，Excel試驗報告13 試驗報告對曲線進行自動標識，使試驗報告制作實現完全自動化14 所有采樣通道的名稱和單位都可以重新定義15 各種試驗的試驗環境設置和儀器設置自動保存16 自動計算各種試驗?zāi)０宓脑囼?yàn)參數17 簡單方便的通道濾定方式18 使用U盤或移動硬盤等存儲設備方便的導出試驗數據19 Windows XPE操作系統，可以實現軟件系統自我保護與恢復，防止病毒攻入與侵蝕20 采用防抖動處理，避免用戶錯誤操作

<自貢>天正華意電氣設備有限公司 新產品：自貢電機綜合測試裝置采購

自貢錄波儀長時記錄：裝置實現了長時不間斷地記錄全部模擬量有效值及波形和開關量狀態的長時記錄穩態數據，為大范圍、長過程、發展性故障的研究和分析提供了可靠的數據來源。穩態、暫態記錄時間、采樣頻率可靈活設定；暫態數據可無縫嵌入穩態數據中，從而實現了穩態、動態、暫態數據的統一分析。TH-608CDM便攜式故障錄波器可用于電力系統或其他行業的關鍵設備的在線監測；也可作為便攜式儀器，用于各種工業設備的故障的監錄、分析；或利用其數據處理計算能力，作為數據源，向其他系統提供實時數據。二、技術指標 2.1 基本指標工作電源 交流電源 額定電壓：?jiǎn)蜗?20V，50Hz允許偏差-15%～+15%直流電源 額定電壓：220V，允許偏差-15%～+15%通道數 模擬量 32路開關量 16路派生量 24路同步采樣頻率 10 ～ 100K/s可選電氣隔離耐壓 隔離耐壓3000VDC故障啟動方式 模擬量 突變、過量、欠量開關量 變位（閉合、斷開）派生量 突變、過量、欠量定時啟動 每天、單次手動啟動 本地、遠程啟動精度 模擬量越限量啟動:優于2%；模擬量突變量啟動：優于5%開關量：﹤1ms存儲方式 自動循環存儲，達到記錄存儲容量后，循環覆蓋數據輸出方式 USB移動盤，保存到硬盤，數據遠傳，Excel、COMTRADE打印輸出通訊接口 網絡：1個10/100Mbps 802.3u接口、2個USB接口硬件配置 顯示屏: 10.1”262K色TFT顯示屏；分辨率：1280×800機箱尺寸: 453 (寬) ×235(高)×425(深)硬盤240GB，內存4GB重量 14kg含鋁合金包裝箱)正常工作 大氣條件 環境溫度 -5 ～ +45℃ 相對濕度 5 ～ 95%大氣壓力 80 ～ 106kPa

<自貢>天正華意電氣設備有限公司

自貢錄波儀一、功能特征?電氣隔離24路模擬量、16路開關量同步采樣輸入信號處理通道全部采用電氣隔離，隔離耐壓3000VDC。?靈活的采樣頻率錄波儀允許選擇從 10K/s 到 100K/s 的多種采樣頻率，以滿足不同應用需要。 采樣頻率為100K/s（2路模擬通道、16路開關通道），當24路模擬量、16路開關量全部打開時，錄波儀的采樣頻率為10K/s。?實時有效值計算錄波儀對模擬通道進行無延遲的有效值計算。交流量RMS每10ms生成一點。?實時派生量計算用戶可以定義多達24個派生量，包括頻率、有功、無功等多個類型。錄波儀進行無延遲的派生量計算。?對接入通道、派生量實時監視，多種故障啟動方式在任何運行狀態下，錄波儀都根據用戶設置的啟動量、啟動方式、啟動值，實時監視接入量，一旦滿足啟動判據，即按用戶設置格式記錄波形。故障記錄文件存儲容量為2GB。如果連接了上位機（PC機），錄波儀即時通知上位機。?發電機總啟動電氣試驗功能連接PC機，錄波儀可以進行發電機總啟動電氣試驗，包括發電機、勵磁機的短路、空載試驗，勵磁調節器特性試驗等。?實時監測實時諧波分析、實時波形顯示、矢量圖畫面。?6.4＂TTF顯示屏分辨率為640*480?串行口通訊RS-232C可以定制為半雙工時序，可通過RS232/485轉換器接入RS-485總線。?10/100Mbps局域網接口錄波儀具備1個局域網接口，可以直接連接PC機，也可接入局域網。?PC軟件PC軟件運行于Windows平臺，通過串行口或網絡接口連接。提供實時監視、參數設置、數據分析、發電機總啟動電氣試驗等功能。

<自貢>天正華意電氣設備有限公司 新產品：自貢電機綜合測試裝置采購
新產品：自貢電機綜合測試裝置采購 <自貢>天正華意電氣設備有限公司

自貢錄波儀故障記錄的三種數據（模擬量波形、模擬量有效值、開關量狀態）采用不同的記錄格式（故障前、后記錄長度，對于波形還有 段、第二段的長度和第二段記錄頻率）。Fw1：波形 段記錄頻率，使用錄波儀當前采樣頻率。Fw2：波形第二段記錄頻率，用戶設置。波形第二段為可選項。Fe：有效值（含派生量）記錄頻率，固定為1點/20ms。Fd：開關量記錄頻率，使用錄波儀當前采樣頻率。6.6.模擬量啟動參數運行中，錄波儀監測模擬量（含派生量）的狀態，模擬量的突變、過量、欠量，可以啟動故障記錄。設置表格中，每個模擬量對應有“突變啟動值”、“過量啟動值”、“欠量啟動值”3欄，如 果欄為空，則禁止了該通道的該種啟動方式。3種方式的寫入值的含義如下：1.突變啟動值假設某通道模擬量的“突變啟動值”一欄，寫入了值Hm。如上圖，如果模擬量有效值有一個大于等于Hm的階躍（正或負），錄波儀將啟動故障記錄，并把T0作為故障零點。其中階躍時間T必須小于等于60ms，即錄波儀不把緩變的模擬量有效值變化認作突變。2.過量啟動值假設某模擬量的“過量啟動值”一欄，寫入了值Vu。如上圖，如果模擬量有效值大于Vu，錄波儀立即啟動故障記錄，并把T0作為故障零點。3.欠量啟動值假設某模擬量的“欠量啟動值”一欄，寫入了值Vl。如上圖，如果模擬量有效值小于Vl，錄波儀立即啟動故障記錄，并把T0作為故障零點。注意：當錄波儀因某通道過量（欠量）而啟動故障數據錄制后，為避免該通道保持過量（欠量）狀態而持續啟動故障錄制，錄波儀鎖定該通道的過量（欠量）啟動，直到該通道退出過量（欠量）狀態。但是，處于鎖定狀態的通道，仍然可以以突變啟動故障數據錄制。6.7.開關量啟動參數運行中，錄波儀監測開關量的狀態，開關量的變位可以啟動故障記錄。設置表格中，每個開關通道對應有“閉合啟動”、“斷開啟動”2欄。如果欄寫入“√”，則允許該通道的該種啟動方式，否則禁止。七、故障監錄7.1.自動啟動處于運行狀態，錄波儀即依據用戶定義的故障判據（參見“設置”一章），實時監測故障的發生，這是錄波儀不可禁止的功能。7.2.手動啟動?當錄波儀不在故障記錄狀態時，用戶可以手動啟動一次故障記錄：?通過“菜單\啟動”選項。?通過上位機的“啟動錄制”按鈕。7.3.故障區為了避免在使用較慢速 存儲器（如CF卡）時，由于故障記錄寫入的延時，造成故障記錄盲區，錄波儀在內存中分配了3個故障記錄緩沖區，運行時輪流使用。在狀態條上，有這3個區的狀態指示，參見“界面和基本操作”一章。7.4.記錄管理按“菜單”鍵，選擇彈出菜單的“記錄”，打開記錄列表對話框，對話框左側的列表是故障記錄列表。在打開的記錄列表對話框中，按↙鍵，打開選定的記錄文件，進入分析畫面；用戶可以手動刪除故障記錄（F1），這是 刪除。

<自貢>天正華意電氣設備有限公司

自貢錄波儀在設置過程中，有時需要輸入數字，錄波儀的數字輸入框采用方向鍵操作。錄波儀對每個數字輸入框預先定義了格式，包括：整數位數、小數位數、是否有負號。例如，對于模擬量額定值，數字預先定義的格式為：4位整數、3位小數、可以有負號。某模擬量的額定值為15.75，在設置對話框中，輸入框沒有獲得輸入焦點時的狀態：按Tab鍵，使其獲得輸入焦點：此時可以使用方向鍵→、←選擇要改變的位，然后用方向鍵↓、↑改變?cè)撐坏闹担粚?duì)于 位，如果格式規定可以有負號，則在“0”時，按方向鍵↓出現負號。5.5.畫面信息條在“實時顯示/波形”等畫面，屏幕右側出現信息條。信息條分為：方向健定義區：指示當前的方向健功能定義，使用Tab鍵輪換功能。光標信息區：顯示2個光標在時間軸上的位置。放大/縮小 移動光標1光標2六、設置按“菜單”鍵，選擇彈出菜單的“設置”，可以進入以下的設置項。受錄波儀的鍵盤限制，部分需要輸入字母、漢字的設置內容，需要在PC機上進行。6.1.采樣頻率錄波儀的模擬量、開關量使用相同的采樣頻率，同步采樣。可選用的 采樣頻率取決于采樣的模擬通道的數目，對應關系請參見“技術規格”一章的相關說明。使用上、下箭頭鍵，選擇錄波儀當前使用的采樣頻率，如果選擇超過了 可用值，錄波儀會給出提示，并自動選用當前可用的 值。6.2.通訊6.2.1串行口設置串行口的波特率；對于具有485接口的型號，還在此選擇使用的串行端口號（COM1、COM2）。串行口：用隨機附帶的專用串口通訊電纜（5芯），連接PC機串口。波特率： 4800 – 115200可選；由用戶選擇能夠保證通訊穩定的 值。注意：更改錄波儀的串口設置后，應關機，重新啟動。

<自貢>天正華意電氣設備有限公司

自貢錄波儀7.8.上傳故障記錄到PC機上位機可以列出當前錄波儀存儲的全部故障記錄文件，并可上傳文件到本地硬盤，具體操作請參見PC機軟件包用戶手冊。八、諧波分析8.1.實時顯示/諧波分析按“菜單”鍵，選擇彈出菜單的“實時顯示/諧波分析”，進入實時諧波分析畫面。諧波分析畫面支持的操作：F1：運行/暫停F2：保存當前數據到存儲器。記錄的類型用圖標標記，文件擴展名為“HAR”。在記錄列表中，可以打開、刪除記錄。F3：選擇模擬通道保存的數據作為一種記錄，可以用記錄列表對話框（按“菜單”鍵，選擇彈出菜單的“記錄”）打開、刪除。8.2.選擇模擬通道對話框按F1鍵切換選中的參量。錄波儀多可同時進行3個模擬通道的諧波顯示，選擇多于3個通道的 操作將被禁止。 便攜式錄波分析儀 發電機特性記錄儀 故障錄波儀 交流電機綜合試驗臺 發電機啟動試驗系統參數綜合測試儀 電機定子性能綜合測試臺 便攜式波形記錄儀 發電機特性綜合測試儀 電機經濟運行測試儀 電量波形記錄分析儀

自貢SOE測試儀開關信號發生器錄波儀使用說明書青島天正華意電氣設備有限公司手持式多功能型SOE測試儀，是我公司研制的系列SOE測試設備之一。具有16個高性能電子接點型開關量輸出通道和多個輔助測量IO通道。具有多種模式的SOE測試功能（順序觸發、逆序觸發、重復脈沖）SOE測試儀內置鋰離子電池，無需AC 電源即可連續工作8小時以上。彩色液晶顯示器和智能按鍵構成友好的人機界面，設置操作一目了然。超便攜的手持式設計使得非常適合于工業現場測試，也可用于科研單位的試驗室、計量室等。外型圖標配附件_16通道測試線 標配附件_AC電源充電器 標配附件_便攜式儀器包一、 開關信號發生器（SOE測試）技術參數1、基本參數開關量輸出通道：16個無極性模擬接點開關輸出模式：順序觸發，逆序觸發、重復脈沖觸發間隔：0.1ms-999.9ms（以0.1ms為單位可調）遙信寬度: 1ms-9999ms遙信間隔時間:1ms-9999ms遙信重復次數:1- 99時基精度：±3us(1ms間隔測試)穩 定 度：優于20ppm內置電源：14.8V3AH鋰離子電池（可連續工作8小時以上）外接電源：AC220V50Hz功率消耗：＜10W工作溫范圍：-10-55℃外形尺寸： 130＊240＊60mm（手持機）整機重量：1200g2、開關量輸出通道特性：
