菏澤大電流發生器.設置參數在主界面上，選中“設置”，然后按確定后進入設置界面如圖7:圖7 設置界面按左←，右→時切換光標移動位置，按上↑、下↓時更改光標位置數據的值。光標位置和設置的數值全部可以自動循環，前且在使用時有默認的標準值。如果所有的參數都設置完成，按取消退出設置回到主界面開始狀態。（3）手動升流試驗零位檢查—當選中“試驗”后，按確定就進入提示試驗狀態。如果調壓器不在零位，將提示“試驗前請先回零”，退出試驗并且切換到回零命令。試驗過程—接地和回零確認后，可以進行試驗。選中“試驗”后按確定，接觸器合閘，這時輸出電流幾乎為0如圖8:圖8 手動升流試驗界面按上↑，輸出電流將不斷上升，松開就停止升流，如果到上限就提示滿量程；按下↓，輸出電流將不斷下降，松開就停止降流，如果到下限就提示已回零；按計時←，計時開始工作，到耐流時間計時結束完成試驗；按取消→，取消試驗過程；在升流過程中，如果輸出電流有效值超過“電流上限”值將認為短路事故，接觸器立刻分閘并顯示試驗結果，包括輸出電流的有效值、耐流時間等，調壓器開始回零，回零完成試驗結束。如果在耐流過程中，如果輸出電流有效值沒有超過電流上限，計時結束后，結果顯示區就顯示平均輸出電流、耐流時間等，調壓器開始回零，回零完成后接觸器分閘試驗結束。

菏澤大電流發生器注意事項（1）為了操作人員及儀器的，確保儀器接地良好。（2）試驗準備時接好地線，工作完畢時，拆除接地線。（3）接入儀器的電源要求能承受30A電流沖擊。（4）儀器與試品連接時注意檢查各個接線是否錯誤以免因接線錯誤造成設備損壞。（5）設定過流保護的電流值應不超過儀器額定輸出電流值。（6）在通電情況下，不得插拔任何接線。七、運輸與保養1.運輸本產品運輸時必須進行包裝，包裝箱應用木箱，包裝箱內應墊有泡沫等防震層。包裝好的產品，應能經公路、鐵路、航空運輸。運輸過程中不得置于露天車箱，倉庫應注意防雨、防塵、防機械損傷。2.儲存儀器應儲存在環境溫度-20℃～60℃，相對濕度不超過85％，通風，無腐蝕性氣體的室內。放置時不應緊靠地面和墻壁。3.防潮在氣候潮濕的地區或潮濕的季節，本儀器如長期不用，要求每月開機通電一次（約二小時），以使潮氣散發，保護電子元器件。菏澤大電流發生器操作說明1.頁面說明1）、進入系統2）、主菜單3)、參數設置5）、電流曲線查詢：2.參數設置自動方式下根據所需要的電流和時間整定值設定數值大小，采樣設置包含數據記錄時間和曲線取樣時間，根據需求設置采樣間隔時間。3.輸出時間根據實驗要求設置大電流的輸出時間，時間到時儀器自動停止電流輸出4.過流保護根據計時觸發電流的大小來設定電流保護值，計時觸發電流值的1.1倍即為電流保護的動作值 。

<菏澤>天正華意電氣設備有限公司 菏澤便攜式大電流發生器廠家好品質
菏澤便攜式大電流發生器廠家好品質 <菏澤>天正華意電氣設備有限公司

菏澤大電流發生器.注意事項1．電源插座內置保險，如果保險熔斷可將保險盒向上拔出更換保險。2．為了保證，在使用之前，設備務必接地，調壓器務必置于零位。3．設備應置于干燥清潔廠所使用，且日常做好設備的維修保養。4．請不要私自維修儀器或自主改造、加工儀器，否則儀器不在質保之列。5．為發揮本產品的性能在使用本公司產品前請仔細閱讀使用說明書。八、運輸、貯存■運輸設備需要運輸時，建議使用本公司儀器包裝木箱和減震物品，以免在運輸途中造成不必要的損壞，給您造成不必要的損失。設備在運輸途中不使用木箱時，不允許堆碼排放。使用本公司儀器包裝箱時允許堆碼層數為二層。運輸設備途中，儀器面板應朝上。■貯存設備應放置在干燥無塵、通風無腐蝕性氣體的室內。在沒有木箱包裝的情況下，不允許堆碼排放。設備貯存時，面板應朝上。并在設備的底部墊防潮物品，防止設備受潮。九、售后服務本產品整機保修一年，實行“三包 ” ，終身維修，在保修期內凡屬本公司設備質量問題，提供免費維修。由于用戶操作不當或不慎造成損壞，提供優惠服務。

菏澤大電流發生器 電動柱式調壓器簡介引進丹麥專有技術、專有設備生產的柱式調壓器，采用原裝進口碳輪電刷在圓柱式線圈的磨光軌道上滾動，平滑無級的調節輸出電壓，構成柱式調壓器。特殊設計的柱式調壓器及補償變壓器與無觸點控制器閉環組成柱式穩壓器。性能指標達到德國VDE552標準。該類產品波形不失真，反應時間快，電刷無火花、耐磨損、使用壽命10年以上，穩壓精度±1-5％可調，使用于感性、阻性、容性各種負荷，效率98.5％以上。具有戶內、戶外、干式自冷、油浸自冷多種型式。可提供無人值守，電梯專用等特種穩壓器。輸入電壓波動范圍±15％，±20％二種。。?柱式調壓器具有體積小、重量輕、結構緊湊、功能齊全，通用性強和使用方便等特點。特別適用于電力系統、工礦企業、科研部門等對各種高壓電氣設備、電氣元件、絕緣材料進行匯頻或直流高壓下的絕緣強度試驗。是高壓試驗中必不可少的重要設備。?????優勢特征：?節能低噪：采用優質冷軋硅鋼片疊裝；全斜接縫；采用特殊處理工藝，有效降低了運行時的震動和噪聲；以及計算機優化設計等新材料、新工藝、新技術的引入，使的變壓器更加節能、更加寧靜。?高可靠性：提高產品質量和可靠性，將是我們不懈的追求。在質保體系及可靠性工程方面進行大量的基礎研究，積極進行可靠性認證，進一步提高升壓變壓器的可靠性和使用壽命。?環保特性：具有耐熱性，防潮性，穩定性，化學兼容性，低溫性，抗輻射性和性。?全自動溫升專用三相大電流發生系統調壓部分主體采用調壓器（3臺）3.2.2 電動柱式調壓器技術參數：額定容量：100kVA 相數：單相系統進線380V，三相四線制。輸出電壓范圍：0—430V或 0—250V（無極、平滑、連續調節）調壓方式：電動運行方式：長期運行輸出電壓波形畸變率：＜3 ％（全量程）。空載輸出電壓小值：不大于額定值的1％輸出電壓不對稱度：≤1％

<菏澤>天正華意電氣設備有限公司 菏澤便攜式大電流發生器廠家好品質

菏澤大電流發生器系統的基本組成 1.電源分配及輸出原理 1.1 參考標準： GB 50054-95 《低壓配電設計規范》 GB 50055-93 《通用用電設備配電設計規范》 GB/T 63-90 《電力裝置的電測量儀表裝置設計規范》全數字式校準方式，摒棄了陳舊的電位器調整，現場使用極為方便，精度易于控制； 4.2.8 狀態提醒功能，引導式操作，即使在無說明書的情況下亦可熟練操控； 4.2.9 試驗過程中，密切注視數字表上的電流變化，時刻提醒操作人員注意； 4.2.10 試驗時間可任意設定，0～24 小時； 4.2.11 高精度傳感器配合高性能電流表，測量數據準確可靠； 4.2.12 手動動計時功能，當電流自動上升至目標值時，可以確認計時； 4.2.13 帶緊急停止按鈕，在緊急情況下，可用于迅速切斷系統電源，確保人身； 4.2.14 具有接地檢測功能和回零檢測功能，接地和回零確定后才可進行試驗，可靠； 4.2.16 過流等故障時，保護即時，準確，可靠； 4.2.17 采用硬抗干擾技術相結合，性能穩定，抗干擾能力強，試驗中不會出現死機、黑屏、花屏等異常現象； 4.2.18 可以實現 10～1000A 的精度在技術要求范圍之內； 4.2.19 大電流發生器可選擇6相輸出或單相輸出； 4.2.20 輸出時，可選擇 A、B、C 其中一相輸出； 4.2.21 6路輸出時，可同時調節6路，也可分別對每一路進行調節；4.2.22 6路輸出時，可每相輸出并聯，也可分別對每一相串聯輸出； 4.2.23 整體設計美觀大方，結構合理、可靠耐用。 4.3 系統技術參數 4.3.1 額定容量：60kVA（系統由控制柜、6臺調壓器和6臺三相大電流變壓器一體式組成）。 4.3.2 輸出電流：三相 AC1000A 6路4.3.3 輸出電壓：三相 AC 0～5V（相電壓）4.3.4 電壓測量精度：1.0％FS±3字 4.3.5 電流測量精度：1.0％FS±3字 4.3.6 互感器精度：0～630A 0.5 級；

<菏澤>天正華意電氣設備有限公司 菏澤便攜式大電流發生器廠家好品質
菏澤便攜式大電流發生器廠家好品質 <菏澤>天正華意電氣設備有限公司

菏澤大電流發生器 自動測試界面輸出電流：即當前電流輸出值。電流時間：本次測試電流的累計輸出時間。右上角的時間為當前系統時間。開始時間：即本次測試的開始日期及時間。測試時間：本次測試的總共耗時時間，包括電流輸出累計時間和暫停累計時間。測試次數：及電流輸出的次數。按下開始后電流次數加1，暫停取消后電流次數加1 。暫停時間：及本次暫定的時間，再次暫停后時間重新計時。溫度1-溫度6：外部溫度傳感器所測溫度。如果顯示800.0 說明溫度傳感器故障，或是沒有安裝。此時系統將主動屏蔽該路溫度檢測。開始按鈕：系統啟動自動測試。暫停按鈕：系統提前結束當前電流輸出進入暫停狀態，此時仍然進行自動測試流程。返回按鈕：返回系統菜單，在測試狀態，返回按鈕無效。4.手動測試界面手動測試界面和自動測試界面類似。只是比自動測試界面增加了保持按鈕。自動測試時，可以通過下控制機箱上的啟動按鈕或是停止按鈕來實現開始和終止測試。與觸屏界面的開始按鈕功能相同。電流條件需要通過機箱上的，電流加和電流減按鈕來操作。暫停按鈕：當按下暫停按鈕后，系統中斷電流輸出。并開始計時，彈起暫停按鈕，系統恢復電流輸出。保持按鈕：當按下保持按鈕，系統自動將當前電流設置位標準電流，同時保持不變。如果輸出電流大于或是小于保持電流，系統將自動調整會保持電流。保持按鈕按下后電流加和電流減按鈕將無效。5.查看數據界面通過“手動試驗數據”或是“自動試驗數據”可以進行手動或自動試驗數據顯示的切換。通過“前”或“后”按鈕可以選擇查看時間。通過轉存到U盤按鈕組，可以選擇某個時間段的數據存儲到U盤上面。注：在存儲以前，請先將U盤插到機器上，按下按鈕后等待30秒左右即可拔出U盤

菏澤大電流發生器輸入交流50Hz，380V±10％。額定總容量：210KVA2）可三相平衡輸出0―7000A交流大電流，三相電流不平衡系數小于0.5％；各電流均可平滑平穩連續可調，精度高于0.5級；3）輸出電流是標準正弦波，毛刺微小，優于電力系統要求指標標準，各相相交角度120度。4）輸出電流方式：真有效值連續可調輸出電流范圍內電流的度及穩定度，且同時保證在溫升上限臨界值24小時運行。5）電流穩定度： 0.5％，電流顯示真有效值三相平衡度簡單易操作 溫度：0-300℃ 精度：1℃6）電流波形失真 THD 1％ 設計標準遠遠高于國標《GB14048.2-14》。7）保護設置 過流、過壓、超溫報警系統8）絕緣耐壓 1800/AC 1min 絕緣等級：B級3：整套系統配置清單：序號 主要部件（原材料）名稱 型號規格 數量 注明元件的型號、廠家、產地、國別1 電動柱式調壓器 TH-T160 3臺 TH-T1000天正華意定制、青島、中國2 微調調壓器 TH-TC5 3臺 TH-TC5天正華意定制、青島、中國3 多磁通干式變壓器 TH-S160 3臺 TH-S1000天正華意定制、青島、中國4 微調變壓器 TH-S05 3臺 TH-S05天正華意定制、青島、中國5 微機控制監測系統 TH-K1000 1臺 TH-K1000天正華意定制、青島、中國6 溫度采集系統 安捷倫 1套 34972A 安捷倫 美國7 溫度傳感 T型 120 熱電偶、蘇州計量院、T型8 多級穿心式互感器 HL型 3臺 500-6000/5 0.1級 9 開關柜 TH-SG100 1臺 TH-KG100天正華意定制、青島、中國10 開關柜三相大電流溫升裝置用軟連接、銅排、木支架和相關工裝等附件 1套 天正華意定制、青島、中國3：整套系統組成詳細介紹：3.1 溫升試驗控制監測系統簡介(圖片為大體）如有變動 以實物為準

<菏澤>天正華意電氣設備有限公司 菏澤便攜式大電流發生器廠家好品質

菏澤大電流發生器操作說明1.頁面說明1）、進入系統2）、主菜單3)、參數設置5）、電流曲線查詢：2.參數設置自動方式下根據所需要的電流和時間整定值設定數值大小，采樣設置包含數據記錄時間和曲線取樣時間，根據需求設置采樣間隔時間。3.輸出時間根據實驗要求設置大電流的輸出時間，時間到時儀器自動停止電流輸出4.過流保護根據計時觸發電流的大小來設定電流保護值，計時觸發電流值的1.1倍即為電流保護的動作值 。過流保護后，儀器報警提示。5.零位啟動為了保護被試品，升流器應從“0A”開始升流。當調壓器處于零位狀態時，按“啟動”按鈕，接觸器合閘，儀器有輸出，當調壓器處于非零位狀態時，儀器按“合閘”按鈕，儀器無法合閘也沒有輸出。5.手動自動切換手動狀態下電流無法自動加減，需人為長時按鍵調節電流大小，自動模式無需按鍵加減按鈕，設置數值啟動后自動調節電流大小6.電流回路原理

<菏澤>天正華意電氣設備有限公司 菏澤便攜式大電流發生器廠家好品質
<菏澤>天正華意電氣設備有限公司

菏澤大電流發生器操作界面說明5.1 打開電源總開關，電腦啟動顯示初始界面如下：1、界面分為兩個獨立區域，左邊為試驗電流，即試驗輸出的三相電流。2、下面的顯示紅色的電流為設定電流，如果選擇自動方式時計算機自動調整輸出的電流大小至設定值。3、調壓器限位狀態，依次為A、B、C三相的上限位及下限位狀態指示。4、右邊的按鈕分別為手動調壓方式的單獨升降及同升同降。5、自動按鈕需合閘后才能有效。6、分閘按鈕時調壓器自動歸零，直至下限位變為紅色。7、按設置按鈕后顯示界面如下：此時為出廠狀態，盡量不要隨便設置。六、注意事項為了您和設備的，請操作人員仔細閱讀以下內容:1.試驗時機殼必須可靠接地。2.試驗時不允許不相干的物品堆放在設備面板上和周圍。3.通電前請檢查電源電壓:交流380V ±10％ 50Hz。4.更換保險管和配件時，請使用與本儀器相同的型號。5.本儀器注意防潮、防油污，應放在平穩及灰塵少的地方有室內無腐蝕性、可爆性氣體。6.試驗時請確認被測設備已斷電，并與其它帶電設備斷開。7.開機前請檢查輸出旋鈕是否在零位。七、運輸、貯存1.運輸設備需要運輸時，建議使用本公司儀器包裝木箱和減震物品，以免在運輸途中造成不必要的損壞，給您造成不必要的損失。設備在運輸途中不使用木箱時，不允許堆碼排放。使用本公司儀器包裝箱時允許堆碼層數為二層。運輸設備途中，面板應朝上。2.貯存設備應放置在干燥無塵、通風無腐蝕性氣體的室內。在沒有木箱包裝的情況下，不允許堆碼排放。設備貯存時，面板應朝上。并在設備的底部墊防潮物品，防止設備受潮。八、開箱及檢查1.開箱注意事項開箱前請確定設備外包裝上的箭頭標志應朝上。開箱時請注意不要用力敲打，以免損壞設備。開箱取出設備，并保留設備外包裝和減震物品，既方便了您今后在運輸和貯存時使用，又起到了保護環境的作用。2.檢查內容開箱后取出設備，依照裝箱單清點設備和配件。如發現短少，請立即與本公司聯系，我公司將盡快及時為您提供服務

菏澤便攜式大電流發生器廠家好品質

菏澤大電流發生器需方技術要求1.1：功能要求 用于35kV及以下額定電流6300A及以下各類開關柜1.1倍額定電流溫升試驗。溫升試驗裝置技術性能需滿足根據GB/T11022、DL/T 593、GB/T 3906、DL/T 404等試驗標準對開關柜進行試驗的要求。1.2 技術參數要求?輸入接口：三相四線制（需方實驗室可提供相線電纜三根，零線一根，另可提供接地線）?輸入電壓：380V?輸入電流：小于552.6A?輸出電流：AC范圍 0到7000A，連續可調， 且該輸出電流為真有效值（指負載被試開關柜及相關標準規定的試驗附件， 可輸出的電流有效值， 電流穩定輸出時間應滿足工作時間要求）?輸出波形：標準正弦波?輸出頻率： 50Hz （＋5％， -2％）?輸出電壓：0-10V或以上，且連續可調?工作時間：電流輸出不少于24小時?輸出相數：三相?冷卻方式：自然冷卻?三相電流不平衡率：小于2％?保護設置：過流、過壓、過熱、短路保護?具備供電電源三相輸入電壓、輸入電流、補償電壓、補償電流、參數監測和顯示功能?具備三相輸出電壓、輸出電流的監控和顯示功能?具備試驗過程記錄功能（持續記錄輸出電壓、輸出電流、各溫度測點溫度值等相關數據）?具備試驗結果自動計算功能?配套30路熱電偶（或其他滿足試驗標準要求的傳感器）溫度巡檢系統?具備全自動測試與手動測試兩種方法，全自動測試時只需簡單設置試驗電流、時間、記錄步長即可，帶自動穩流系統。系統跟蹤目標電流，自動調整、平衡三相輸出電壓、電流，并可自動記錄電流、電壓、各路溫度傳感器數據，可導出生成常用電子報表格式。

<菏澤>天正華意電氣設備有限公司 菏澤便攜式大電流發生器廠家好品質 <菏澤>天正華意電氣設備有限公司

菏澤大電流發生器.注意事項1．電源插座內置保險，如果保險熔斷可將保險盒向上拔出更換保險。2．為了保證，在使用之前，設備務必接地，調壓器務必置于零位。3．設備應置于干燥清潔廠所使用，且日常做好設備的維修保養。4．請不要私自維修儀器或自主改造、加工儀器，否則儀器不在質保之列。5．為發揮本產品的性能在使用本公司產品前請仔細閱讀使用說明書。八、運輸、貯存■運輸設備需要運輸時，建議使用本公司儀器包裝木箱和減震物品，以免在運輸途中造成不必要的損壞，給您造成不必要的損失。設備在運輸途中不使用木箱時，不允許堆碼排放。使用本公司儀器包裝箱時允許堆碼層數為二層。運輸設備途中，儀器面板應朝上。■貯存設備應放置在干燥無塵、通風無腐蝕性氣體的室內。在沒有木箱包裝的情況下，不允許堆碼排放。設備貯存時，面板應朝上。并在設備的底部墊防潮物品，防止設備受潮。九、售后服務本產品整機保修一年，實行“三包 ” ，終身維修，在保修期內凡屬本公司設備質量問題，提供免費維修。由于用戶操作不當或不慎造成損壞，提供優惠服務。

菏澤便攜式大電流發生器廠家好品質

菏澤大電流發生器軟件功能說明：2.4.1試驗過程的管理2.4.1.1軟件界面說明?中文界面?試驗軟件界面設有權限，試驗員無法進入其它應用軟件界面?界面友好，操作簡單方便、步驟清晰簡潔?具有相關提示區域（操作指引、錯誤提示等）?具有相關曲線顯示區域?具有當前操作員姓名、時間、被試設備型號及編號等實時信息顯示區域2.4.1.2軟件功能說明?具備登錄權限控制功能， ?具備被試品參數、試驗參數錄入功能（須具備相應權限）?具備系統設置、硬件比例設置功能（須具備相應權限）?具備試驗過程記錄功能?具備操作提示功能?具備試驗過程自動控制功能?具備試驗結果自動計算功能?具備試驗數據自動記錄功能?具備試驗報告自動生成與打印功能（備選）?具備本機數據庫功能?具備歷史試驗記錄查詢功能?具備數據庫接口功能，可連接服務器數據庫2.4.2系統自診斷功能系統具有自檢測功能和保護功能，能對系統的高、低壓交流、直流開關量、模擬量和各熱工量進行監視并與系統連鎖、報警；系統的過壓、欠壓、過流保護等，嚴重故障或故障影響到試驗正常進行、可能引起系統故障擴大或影響設備時自動停機，切斷上級電網，并有聲光報警；系統還能在故障時記錄故障信息，進行自診斷，提示故障位置等功能。2.5主要技術指標型號TH-7000A輸出電流交流單相7000A 3組電路方式 電動柱式調壓器或感應調壓器交流輸入 相線 3Φ4W ＋G電壓 380V±10％，50Hz±2％三相四線輸入電流 552.6A輸出相線1Φ2W ＋G開路電壓0-10V自動轉換電流AC 0-7000A連續可調穩流精度輸出電流≤±0.5％輸出端子接線端子保護電子電路快速偵測過電壓、過電流、過高溫自動跳脫保護及告警裝置 非測試狀態電壓為零，電流為零顯示及設定電壓表顯數字電壓表 解析度0.1V電流表顯示 數字電流表 解析度1A調節設定電流（高精電位器調節）系統整機效率90％耐壓絕緣阻抗AC 1800V 1分鐘，20兆歐冷卻裝置自然風冷噪音﹤60dB（機器前方1mm）互感器精度 0.2S級防護等級 IP20工作環境 溫度 -10℃-50℃濕度 0-90％（非凝結狀態）海拔高度 1500m以下

<菏澤>天正華意電氣設備有限公司 <菏澤>天正華意電氣設備有限公司

菏澤大電流發生器供方配置方案2.1：綜述簡介TH-7000A全自動開關柜溫升專用電流試驗裝置應適用于母線槽、開關柜、斷路器，接觸器，電流互感器和其它電器設備的電流負載試驗及溫升試驗。電器設備在正常運行時，長期通過工作電流，產生的能量轉變為熱能，使電器材料溫度升高，如超過一定范圍就會使電器材料的機械強度、物理性能下降，容易引發事故，因此，標準中規定了不同電器材料的允許長期工作的溫度或溫升。溫升試驗的目的是測量被試電器各部件的溫度或溫升，以確定試品是否符合標準要求，采用的是快速模擬試驗方法，即主電路通以額定電流。溫升試驗的特點是：① 時間較長，中小型的試驗過程需7、8 h，而大型變壓器的試驗需十幾個小時甚至更長時間；② 耗費大，故許多廠家為了避過用電高峰而在夜間試驗；③ 試驗過程單調枯燥，長時問里反復地測量溫度值。傳統的溫升測試系統不僅誤差大，而且占用大量人力和物力。因此，有必要設計全自動的溫升在線測試系統來減輕試驗人員的勞動強度，避免事故的發生，提高試驗結果的精度和試驗過程的自動化水平。本文主要依據標準2.2遵循技術標準GB14048.1-2006 低壓開關設備和控制設備GB6450—1986 (溫升試驗)所規定。DL409-91 電業工作規程[2002]777電力工器具性試驗規程安監[2009]664電網公司電力工作規程（線路部分）GB/T 2317.3-2008 電力金具試驗方法 第3部分：熱循環試驗JB/T9641—1999 《試驗變壓器》GB/T10228—1997 《干式電力變壓器技術參數和要求》GB 50054-95 《低壓配電設計規范》GB 50055-93 《通用用電設備配電設計規范》GB/T 63-90 《電力裝置的電測量儀表裝置設計規范》GB 6738-86 《電測量指示和記錄儀表及其附件的要求》

菏澤大電流發生器 說明1.按相關規程設置好場地，接好設備連線，有條件的地區應有專門負責的人員在場指導。2.接上電源線，打開電源開關，電源指示燈亮。如果不在零位，系統將自動回到零位。3.啟動后，主接觸器吸合，調壓器自動調整，直到顯示電流達到或接近目標電流。4.當電流升至設定值時，計時器會自動計時，達到設定時間，系統會報警并自動下降，直到調壓器回到零位。5.試驗過程中若需要停止或出現異常現象，按一下“急停”鍵，系統將自動歸零，并切斷輸出。6.試驗過程中，如發生異常或過電流時，系統將啟動保護，直接切斷輸出，調壓器自動回零。七、使用條件環境溫度：-10--40℃海拔高度：＜1000M相對濕度：＜85％使用場地內應無嚴重影響絕緣的氣體、蒸氣、化學性塵埃及其它爆炸性和腐蝕性介質。八、簡要的故障排除故障現象 原因分析 排除方法 備注開機無任何顯示 1)電源未接通 接通電源 更換保險管應更換同型號保險管不能用其它型號代替2)設備內部保險管未安裝好或開路 重新安裝保險管或更換保險管 輸出電壓達不到額定值 1)輸入電壓不相符 按名牌上的電壓 2）顯示上有無電流指示 是否顯示值大于整定值 無電流指示 1)設備內部插件松動 檢查設備，排除故障 2)試驗回路有開路故障 檢查試驗回路排除開路故障 九、注意事項為了您和設備的，請操作人員仔細閱讀以下內容:1.試驗時機殼必須可靠接地。2.試驗時不允許不相干的物品堆放在設備面板上和周圍。3.開機前請檢查電源電壓:交流380V±10％ 50Hz。4.更換保險管和配件時，請使用與本儀器相同的型號。5.本儀器注意防潮、防油污。6.試驗時請確認被測設備已斷電，并與其它帶電設備斷開。

<菏澤>天正華意電氣設備有限公司 菏澤便攜式大電流發生器廠家好品質

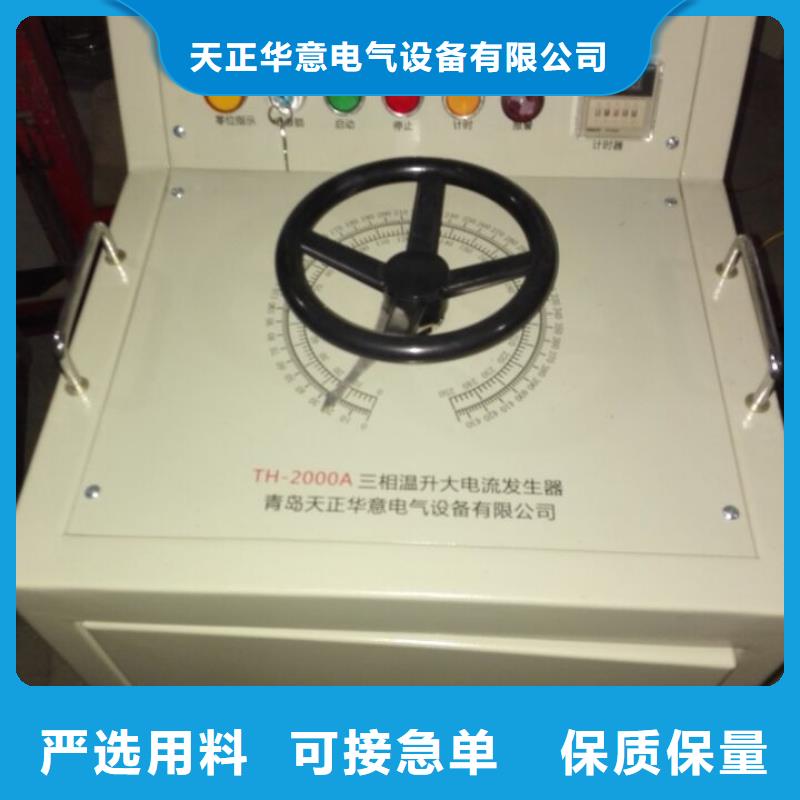

菏澤大電流發生器 溫升長時間試驗裝置系統，我公司自行研制開發的測試設備，它集國內外同類產品的優點于一身，采用數控技術，抗干擾能力強，和上一代升流器相比，由于采用低功耗、大容量的自藕調壓器和高導磁率鐵芯制作的變流器，具有輸出功率大，體積小，重量輕等優點。主要用于熱繼電器，電動機保護器，接觸器，斷器器，空氣開關，開關柜，斷路器，保護屏校驗。2.性能特點，◆采用美觀大方的PVC面板◆直接顯示一次電流，便于試驗觀察及記錄。◆測量精度高 0.5級◆功率大、體積小、帶負載能力強◆體積小、重量輕，體積只有同類產品的30％～70％，攜帶十分方便。4.操作方面（1）接線完畢后，應檢查一遍，看看是否有接線錯誤，接插件是否接觸良好。（2）測試過程中，如有打火，以及開機時無任何顯示等異常現象，應立即關閉電源并重新檢查接線。（3）在實際接線時，電流輸出端子應形成回路不然儀器將不會輸出電流。（4）本升流器帶隨機輸出導線；輸出外接銅導線按1.25A/mm2選擇。(標配為二根3米測試線)（5）該設備容量是按做溫升(30分鐘-24小時)應按長期工作溫升配制。（6）為了保證電機使用壽命，設備輸出數值與設定數值偏差±8A時，默認數值達到指定電流不會繼續調節.二、技術特征1.名稱和分類（1）名稱：TH-DL1500A溫升長時間試驗裝置系統。（2）環境組別：屬GB6587.1-86《電子測量儀器環境試驗總綱》中的Ⅲ組儀器（即可在室外環境使用）

<菏澤>天正華意電氣設備有限公司

菏澤大電流發生器系統說明為了使PLC的應用更加靈活并實現可視化， 對PLC和觸摸屏組合控制系統進行了研究。主要采用S7-300 CPU和觸摸屏作為系統的控制器和人機界面， 采集現場的溫度、電壓電流信號， 控制現場的執行機構。系統已投入運行數年，其運行效果良好。PLC是一種結構簡單、通用性好、功能較完備的新型控制元件， 其主要優點是抗干擾能力強， 可以提高系統的可靠性和穩定性以及生產效率， 特別適用于工業控制。觸摸屏是一種連接人和機器的人機界面， 它代替了原始的控制臺和顯示器， 可用于數據顯示和參數設置，并且可以用動態曲線的形式描述系統的控制過程； 擴展了PLC的功能， 減少了按鈕、開關、儀表等儀器的使用。3.1.3.2.1系統組成：本系統采用Siemens S7-300（具體型號，采用不同cpu以滿足客戶需求，祥見技術協議）和觸摸屏組成的系統控制現場的接觸器、電動機和溫度控制器等執行機構。S7-300通過模擬量輸入模塊和溫度、傳感器采集現場的溫度和電流電壓信號， 信號通過PLC上的A /D轉換、數值變換傳送到觸摸屏上， 觸摸屏顯示實時的溫度值、電流值、溫度曲線、電流溫升曲線和PID曲線； 且PID參數可以通過觸摸屏進行設置， 觸摸屏給PLC發送指令， 以控制現場的執行機構。由于PLC接口為RS-485觸摸屏接口為RS-232 因此， 需要增加一個RS-485 /RS-232轉換線。
