張掖絕緣子鹽密度測試儀產品參數3.1 測量范圍：鹽密：0.0001mg/cm2～9.9999mg/cm2（按X-4.5型絕緣子為準）測量溫度：0℃～100℃測量電導率：0～200000μs/cm3.2 基本誤差：測量鹽密：分辨率0.0001 mg/cm2滿量程精度：±2％測量溫度：分辨率0.1℃，精度±0.5℃測量電導率：分辨率0.01μs/cm3.3 環境溫度：0℃～60℃。3.4 環境濕度: ＜90％。3.5 體積與重量整機機箱尺寸：長356mm＊寬260mm＊高133mm。整機重量：約2.5Kg。四、使用說明4.1 主機外觀與功能充電指示燈：紅色--正在充電；綠色--已經充滿。4.2測試步驟4.2.1配置溶劑溶劑選擇：建議使用去離子水或蒸餾水。也可以使用質量合格的飲用純凈水，但以電導率小于10us/cm的水為宜。如果使用飲用純凈水，則需要修改“參數”--“基準值”，將原始溶液的含鹽量作為測量數據的基準值。（詳細操作見功能說明--參數）溶劑用量：標準普通型絕緣子每片用水量為300ml 。但是當被測絕緣子的表面積與普通絕緣子不同時，可參照下表，根據絕緣子表面積大小按比例適當增減用水量。絕緣子表面積與鹽密測量用水量關系表絕緣子表面積（cm2） ≤1500 1500～2000 2000～2500 2500～4000用水量（ml) 300 400 500 600請使用燒杯等玻璃容器盛裝溶劑，嚴禁使用金屬容器。金屬容器會嚴重影響測量結果。

張掖絕緣子鹽密度測試儀 絕緣電阻測量A.開機檢查時間若不準確按照2）中設置，檢查電量是否足夠本次檢測使用。按照2）中設置好桿塔號串號點按“OK”按鈕進入檢查界面如下：B.選擇合適長度的絕緣操作桿與采集發射機連接好，打開采集發射機電源開關，手握操作桿尾端使前端兩探針接觸被測絕緣子兩端金具如下圖：C.保持接觸良好，此時屏幕右側框內顯示的數值即為當前所測量的絕緣子兩端的分布電壓值。當電壓值穩定是，點按接收發射機上的“檢測開關”按鈕，測量結果即按照順序顯示在左側列表欄中，此時即完成了一片絕緣子的測量。測量完一串絕緣子后若需要保持則點按“SAVE”按鈕，數據自動保存完之后跳轉至桿塔串號輸入界面，輸入需要測量的下一串絕緣子串號，點按“OK”繼續測量。五、使用保管注意事項 1.應在干燥天氣進行檢測； 2.使用前檢查檢測儀電量是否充足； 3.使用本檢測儀帶電檢測絕緣子時應遵守DL 409-91 電業工作規程； 4.不得使用該檢測儀帶電檢測少于兩片的絕緣子； 5.防止劇烈震動、碰撞或高空跌落； 6.嚴禁拆卸機殼； 7.避免雨淋、水滴、潮濕環境； 8.工作完畢，應關閉電源并取出鋰電池，將檢測儀放入儀器箱內，放在干燥通風良好的室內工具架上。

<張掖>天正華意電氣設備有限公司 張掖變壓器直流電阻及變比組別測試儀-變壓器直流電阻及變比組別測試儀專業廠家

張掖絕緣子鹽密度測試儀 擦拭取樣絕緣子取樣選擇：普通懸式絕緣子串選取上數第2片、中間1片、下數第2片。將三片測量的結果求平均值作為測量結果。擦拭方法：單手戴上一次性乳膠手套，取一片紗巾放在溶劑（蒸餾水）中浸濕。用濕紗巾將單片絕緣子的上下表面擦拭干凈，將污穢物連同紗巾放入水中攪拌溶解。在擦拭絕緣子表面時不要流失水分。補充：取樣污穢物的成分分為兩類，一類為可溶解物質稱為鹽，另一類為非可溶物質稱為灰。鹽溶解于水后成為導電離子，儀器通過離子濃度來衡量ESDD。灰在水中為懸著物和沉降物，沒有導電性，不影響ESDD測量結果。測量鹽密度ESDD請使用本儀器，測量灰密度NSDD請使用絕緣子灰密度測試儀（成套裝置）。4.2.3測試根據實際溶液體積和絕緣子表面積修改相關參數。將電極頭浸入被測溶液中，即可讀取鹽密度ESDD、溶液電導率、溶液溫度、污穢等級、統一爬電比距等結果。補充：標配電極常數K＝1.0的電極，用于絕緣子鹽密度ESDD的測量。當使用鹽密儀用作其它用途，如測量工業廢水的電導率，且測量范圍在10000～100000us/cm，應換用電極常數K＝10的鉑黑電極。如測量特殊化學溶劑的電導率，其范圍在1～50us/cm，且需要高測量精度時應換用電極常數K＝0.1的鉑電極。K＝10和K＝0.1的電極不是標配電極，如需要請在購置時配置。

張掖絕緣子鹽密度測試儀產品信息11B2.1 突出優勢?運行電壓：35- 500KV，不同電壓等級均適用。?測量電阻范圍：10 - 3000MΩ?測量誤差：≤±10％?采樣速率：10次／秒?日期時間設置：調整日期和時間，便于用戶瀏覽、查看歷史數據?背光時間設置：常亮、常滅、0-999分鐘內可自行設置?自動關機設置：從不、0-999分鐘內可自行設置?手持終端與探測器的傳輸距離為≤100m?多模式設計，適用性更強，更、更方便?萬向接頭設計，可根據絕緣子串的懸掛方位，靈活地調整測量方向?雙重屏蔽，抗干擾性極強，完全符合EMC標準?獨有的人機交互界面，簡便操作12B2.2 使用簡述 按下探測器的電源開關，LED綠燈閃亮，把探測器底部的萬向接頭固定在伸縮絕緣桿上，并根據現場情況伸展定位到合適的長度，調整好測量方向，將探測器A、B探頭直接接觸被測絕緣子（停電狀態）兩端的金具部分，按下手持終端上【OK】鍵，無線啟動探測器測量，聽到“嘟”一聲響時，則該片絕緣子檢測完畢，液晶顯示屏會顯示“正在測試”、“測試成功”，即可讀取并保存實時測量的每一片絕緣子電阻值。若液晶顯示屏出現 “＞3000MΩ”， 表示所測的絕緣電阻值在3000MΩ以上，是正常絕緣子。在電壓等級220KV或以下：絕緣子絕緣電阻低于300M?，手持終端自動語音報警，聽到“嘟”、“嘟”、“嘟”連續三聲響時，則表示該片絕緣子為低值絕緣子；電壓等級220KV以上：絕緣子絕緣電阻低于500M?，手持終端自動語音報警，聽到“嘟”、“嘟”、“嘟”連續三聲響時，則表示該片絕緣子為低值絕緣子。13B2.3 供電方式手持終端在開機狀態下，會自動提示剩余電量！如剩余電量低，請更換電池后再使用。★ 手持終端后蓋板取下更換：5號AA堿性電池1.5V，數量2節。★ 探測器底蓋內置：大容量鋰電池，充電孔設置在探測器的左側壁。★ 請使用隨機標配的專用電源適配器，充電時探測器LED燈會閃爍，LED燈變綠，表示探測器充電完成。

<張掖>天正華意電氣設備有限公司 張掖變壓器直流電阻及變比組別測試儀-變壓器直流電阻及變比組別測試儀專業廠家

張掖絕緣子鹽密度測試儀測試步驟 選取絕緣子帶電絕緣子串應取上數第二片、中間一片、下數第二片三片絕緣子；非帶電絕緣子串應取任意位置的三片絕緣子。25B5.2 配置溶劑建議選用去離子水，即蒸餾水，或者飲用純凈水，要求其電導率小于10μS/cm。取水量過少時，會造成污穢中的可溶性鹽份未能全部溶解。建議取水量參照下面2種方法之一。方法一：對單片普通型懸式絕緣子，建議用水量按300ml取。當被測絕緣子（包括懸式絕緣子及支柱絕緣子的單元裙段）的表面積與普通型懸式絕緣子不同時，可根據面積大小按比例適當增減用水量，具體用水量如下表：絕緣子表面積與鹽密測量用水量的關系面積(cmPP2PP) ≤1500 ＞1500～2000 ＞2000～2500 ＞2500～3000用水量(ml) 300 400 500 600方法二：按每平方厘米表面積用水0.2ml計算總用水量。26B5.3 擦試表面污穢建議使用潔凈濾紙、棉球或紗布等對絕緣子表面進行擦拭。以紗布和蒸餾水為例，擦拭步驟如下：1、取兩片紗布侵入上述7.2中配置好的蒸餾水中，再用潔凈鑷子把水擠干后取出。2、使用片濕紗布擦拭絕緣子，直至絕緣子表面基本潔凈。3、使用第二片濕紗布擦拭絕緣子，直至絕緣子表面完全潔凈。注意事項：濕紗巾取出時以不滴水為宜，保證在擦拭時溶液不流失，否則測試結果會有偏差。27B5.4 溶解將上述沾有絕緣子污穢的取樣巾放入準備好的去離子水中，充分攪拌，使污穢充分溶解在去離子水中，得到污穢溶液。注意事項：未溶解物質為非可溶性物質，其對測試結果沒有影響。28B5.5 測試將電極插入溶液中，打開儀器，點擊“開始測試”，進入測試頁面，等待2分鐘后再讀數。本儀器內置智能電導附鹽密度的計算公式，可以直接讀出鹽密值。注意事項：1、將電極長度的1/3以上插入溶液，過短將會影響溫度測量。2、測試時不宜讓電極接觸杯壁，以免影響電導值和溫度值。 打印上述步驟完成后，本次測量即完成。點擊“打印”，可以打印測量結果；

<張掖>天正華意電氣設備有限公司
張掖變壓器直流電阻及變比組別測試儀-變壓器直流電阻及變比組別測試儀專業廠家 <張掖>天正華意電氣設備有限公司

張掖絕緣子鹽密度測試儀裝置結構及原理2.1 裝置結構交流接地故障查找儀由系統分析儀、支路探測儀、采集器三部分組成。2.2 測試原理2.2.1 交流中心點不接地系統障查找原理(IT系統)該裝置采用低頻小信號的原理對被測系統進行絕緣分析與故障定位。在對交流不接地系統絕緣故障進行查找時，將分析儀上標示的L1，L2，L3及地線對應的接入被測系統，分析儀會向被測系統施加一低頻小信號來計算系統總的對地絕緣電阻，如下圖示：交流不接地系統絕緣故障分析原理圖如上圖示，信號源Signal產生的電壓變化幅值為U1，此時，B點對地的電壓變化幅值為U2，根據R1與Rx兩端的電壓與電阻比可列關系式：（U1-U2）/U2 ＝ R1/Rx可得：Rx ＝ (R1 ＊ U2) / (U1 – U2)如果分析儀檢測出被測系統存在絕緣故障，則按照用戶設定的頻率與信號幅值啟動檢測信號，該檢測信號在被測系統中產生的電壓變化幅值為U2。在C，D，E處分別檢測被測系統饋線漏電電流變化波形，C處為1＃正常饋線，D處為N＃故障饋線的故障點靠近母線一側，E處為N＃故障饋線回路的故障點靠近負荷一側。由于C處與E處負荷側方向沒有絕緣故障，所以其對應的電流I１與Im為零，而D處負荷側存在故障電阻Rx則信號源在Rx上會產生故障電流信號，該故障信號電流的頻率與幅值會與信號源Signal的頻率和幅值變化一致，如果信號源在Rx兩端產生的電壓變化幅值為U2，電流變化幅值為In則：Rx ＝ U2 / In對于單相不接地交流系統絕緣故障查找，則只需接入L1與L2及地線即可。2.2.2 交流中心點接地系統故障查找原理（TN-S系統）對于中心點接地系統故障查找可直接采用漏電流測量的方式進行分析，如下圖示：設圖中L1，L2，L3三相對地電壓分別為U1，U2，U3，分析C，D，E三處的電流可知，C與E處電流為零，D處電流為U3/Rx根據這一特征可以實現該類系統的絕緣故障查找。

<張掖>天正華意電氣設備有限公司
<張掖>天正華意電氣設備有限公司 張掖變壓器直流電阻及變比組別測試儀-變壓器直流電阻及變比組別測試儀專業廠家
<張掖>天正華意電氣設備有限公司 張掖變壓器直流電阻及變比組別測試儀-變壓器直流電阻及變比組別測試儀專業廠家

張掖絕緣子鹽密度測試儀 第二步：溶解1、選取絕緣子絕緣子示意圖帶電絕緣子串應取上數第二片、中間一片、下數第二片三片絕緣子；非帶電絕緣子串應取任意位置的三片絕緣子。提示：每次只測量一片絕緣子，用三片的測量結果計算平均值，同時，為避免污穢損失，拆卸和搬運絕緣子時操作者不應接觸絕緣子的絕緣表面。2、配置溶劑建議選用去離子水，或蒸餾水。如果現場條件有限，可以使用引用純凈水或礦泉水。（電導率小于100為宜）取水量過少時，會造成污穢中的可溶物未能全部溶解。建議取水量參照下面兩種方法之一。方法一：對單片普通型懸式絕緣子，建議用水量按300ml取。當被測絕緣子（包括懸式絕緣子及支柱絕緣子的單元裙段）的表面積與普通型懸式絕緣子不同時，可根據面積大小按比例適當增減用水量，具體用水量如下表：表1 絕緣子表面積與鹽密測量用水量的關系面積(cm2) ≤1500 1500～2000 2000～2500 2500～3000用水量(ml) 300 400 500 600方法二：按每平方厘米表面積用水0.2ml計算總用水量。將上述溶劑裝入潔凈的燒杯中。3、擦拭表面污穢和溶解建議使用潔凈濾紙、棉球或紗布等對絕緣子表面進行擦拭。擦拭之前需要稱其重量，用筆或電腦記錄結果。以紗布和蒸餾水為例，擦拭步驟如下：a)稱量干紗布的重量，并記錄結果；b)將紗布浸入燒杯中，再用潔凈鑷子（或戴上配置的一次性手套）把水擠干后取出；c)使用濕紗布擦拭絕緣子，直至絕緣子表面基本潔凈；d)擦拭和溶解步驟完畢，準備將燒杯中的溶液過濾。注意：1、使用鑷子把濕紗巾的水擠干時，以濕紗巾取出時不滴水為宜，保證在擦拭時溶液不流失，否則測試結果會有偏差；2、盡可能只使用一片紗布，因為使用多片紗布會引起測量誤差增大，而且在稱重時可能超過天平量程。第三步：過濾過濾方式有兩種，一種為常規過濾，另一種使用真空抽濾機過濾。a)常規過濾準備器材：實驗架、漏斗、燒杯、玻璃棒、濾紙。過濾步驟和注意事項參照化學實驗教材。此種過濾方式的優點：器材易得、操作簡便。缺點：過濾時間長；濾紙和灰中會殘留一定量的可溶物，將使結果偏大。b)過濾加速裝置過濾準備器材：過濾加速裝置、漏斗、導管、抽濾瓶。過濾步驟參照真空抽濾機使用說明（詳見附錄D）。此種過濾方式的優點：過濾時間短，可溶物殘留微小，也縮短了干燥時間。缺點：器材成本高。

<張掖>天正華意電氣設備有限公司 張掖變壓器直流電阻及變比組別測試儀-變壓器直流電阻及變比組別測試儀專業廠家

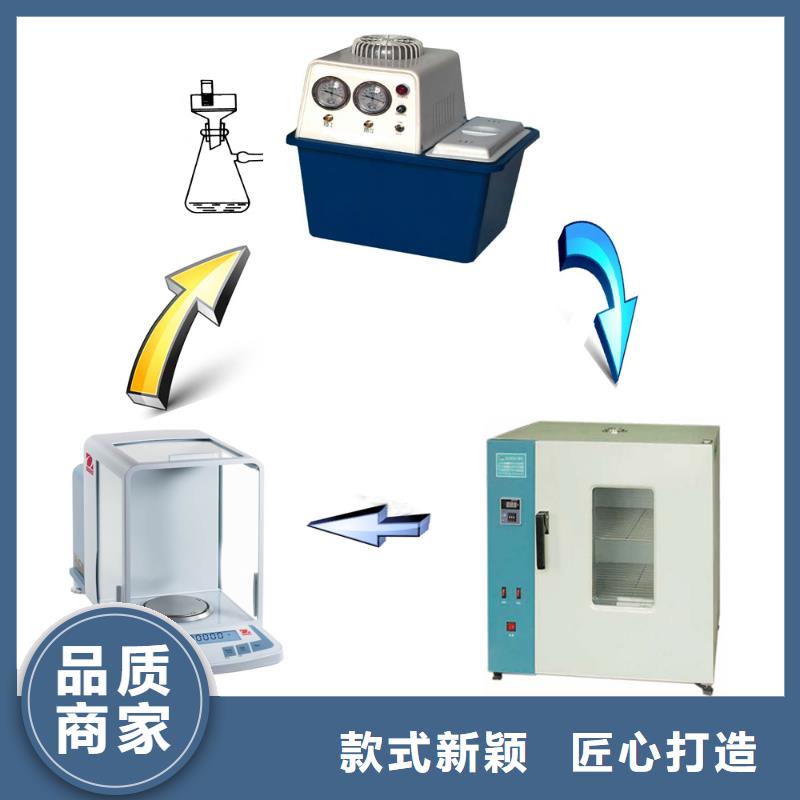

張掖絕緣子鹽密度測試儀 注意事項1、干燥箱距墻壁以20-30CM為宜；2、干燥箱上面不得堆放物品；3、天平應放置在無振動位置，盡可能的水平，稱量時也應輕拿輕放。不能稱取超出稱量范圍的物品；4、請不要用包含溶劑或研磨劑的清潔劑，其將導致操作平臺的薄膜損壞；5、請注意勿讓液體滲透進天平；6、使用者請不要維修、保養或替換天平的任何部件。六、產品清單 1、精密電子天平 1臺2、鼓風干燥裝置 1臺3、過濾加速裝置(亦稱加速器) 真空抽濾機 1臺抽濾瓶 1個布氏漏斗 1個濾紙 1包密封橡皮圈 1套取樣布（專業紗巾） 1包4、培養皿 1個5、400mL燒杯 1個6、專用一次性手套 1包7、產品使用說明書 1本8、合格證 1份9、數據處理軟件光盤 1個七、售后服務凡購買等值絕緣子灰密度測試儀的用戶均享受以下的售后服務：1、儀表自售出之日起三個月內，如有質量問題，我公司免費更換新表，但用戶不能自行拆機。屬用戶使用不當的情況不在此范圍；2、儀表一年內凡質量問題由我公司免費維修；3、儀表自售出之日起超過一年時，我公司負責長期維修，適當收取材料費；4、詳細售后服務以銷售合同為準。

<張掖>天正華意電氣設備有限公司 張掖變壓器直流電阻及變比組別測試儀-變壓器直流電阻及變比組別測試儀專業廠家

張掖絕緣子鹽密度測試儀 擦拭取樣絕緣子取樣選擇：普通懸式絕緣子串選取上數第2片、中間1片、下數第2片。將三片測量的結果求平均值作為測量結果。擦拭方法：單手戴上一次性乳膠手套，取一片紗巾放在溶劑（蒸餾水）中浸濕。用濕紗巾將單片絕緣子的上下表面擦拭干凈，將污穢物連同紗巾放入水中攪拌溶解。在擦拭絕緣子表面時不要流失水分。補充：取樣污穢物的成分分為兩類，一類為可溶解物質稱為鹽，另一類為非可溶物質稱為灰。鹽溶解于水后成為導電離子，儀器通過離子濃度來衡量ESDD。灰在水中為懸著物和沉降物，沒有導電性，不影響ESDD測量結果。測量鹽密度ESDD請使用本儀器，測量灰密度NSDD請使用絕緣子灰密度測試儀（成套裝置）。4.2.3測試根據實際溶液體積和絕緣子表面積修改相關參數。將電極頭浸入被測溶液中，即可讀取鹽密度ESDD、溶液電導率、溶液溫度、污穢等級、統一爬電比距等結果。補充：標配電極常數K＝1.0的電極，用于絕緣子鹽密度ESDD的測量。當使用鹽密儀用作其它用途，如測量工業廢水的電導率，且測量范圍在10000～100000us/cm，應換用電極常數K＝10的鉑黑電極。如測量特殊化學溶劑的電導率，其范圍在1～50us/cm，且需要高測量精度時應換用電極常數K＝0.1的鉑電極。K＝10和K＝0.1的電極不是標配電極，如需要請在購置時配置。

<張掖>天正華意電氣設備有限公司

張掖絕緣子鹽密度測試儀 注意事項1、干燥箱距墻壁以20-30CM為宜；2、干燥箱上面不得堆放物品；3、天平應放置在無振動位置，盡可能的水平，稱量時也應輕拿輕放。不能稱取超出稱量范圍的物品；4、請不要用包含溶劑或研磨劑的清潔劑，其將導致操作平臺的薄膜損壞；5、請注意勿讓液體滲透進天平；6、使用者請不要維修、保養或替換天平的任何部件。六、產品清單 1、精密電子天平 1臺2、鼓風干燥裝置 1臺3、過濾加速裝置(亦稱加速器) 真空抽濾機 1臺抽濾瓶 1個布氏漏斗 1個濾紙 1包密封橡皮圈 1套取樣布（專業紗巾） 1包4、培養皿 1個5、400mL燒杯 1個6、專用一次性手套 1包7、產品使用說明書 1本8、合格證 1份9、數據處理軟件光盤 1個七、售后服務凡購買等值絕緣子灰密度測試儀的用戶均享受以下的售后服務：1、儀表自售出之日起三個月內，如有質量問題，我公司免費更換新表，但用戶不能自行拆機。屬用戶使用不當的情況不在此范圍；2、儀表一年內凡質量問題由我公司免費維修；3、儀表自售出之日起超過一年時，我公司負責長期維修，適當收取材料費；4、詳細售后服務以銷售合同為準。

張掖絕緣子鹽密度測試儀 擦拭取樣絕緣子取樣選擇：普通懸式絕緣子串選取上數第2片、中間1片、下數第2片。將三片測量的結果求平均值作為測量結果。擦拭方法：單手戴上一次性乳膠手套，取一片紗巾放在溶劑（蒸餾水）中浸濕。用濕紗巾將單片絕緣子的上下表面擦拭干凈，將污穢物連同紗巾放入水中攪拌溶解。在擦拭絕緣子表面時不要流失水分。補充：取樣污穢物的成分分為兩類，一類為可溶解物質稱為鹽，另一類為非可溶物質稱為灰。鹽溶解于水后成為導電離子，儀器通過離子濃度來衡量ESDD。灰在水中為懸著物和沉降物，沒有導電性，不影響ESDD測量結果。測量鹽密度ESDD請使用本儀器，測量灰密度NSDD請使用絕緣子灰密度測試儀（成套裝置）。4.2.3測試根據實際溶液體積和絕緣子表面積修改相關參數。將電極頭浸入被測溶液中，即可讀取鹽密度ESDD、溶液電導率、溶液溫度、污穢等級、統一爬電比距等結果。補充：標配電極常數K＝1.0的電極，用于絕緣子鹽密度ESDD的測量。當使用鹽密儀用作其它用途，如測量工業廢水的電導率，且測量范圍在10000～100000us/cm，應換用電極常數K＝10的鉑黑電極。如測量特殊化學溶劑的電導率，其范圍在1～50us/cm，且需要高測量精度時應換用電極常數K＝0.1的鉑電極。K＝10和K＝0.1的電極不是標配電極，如需要請在購置時配置。

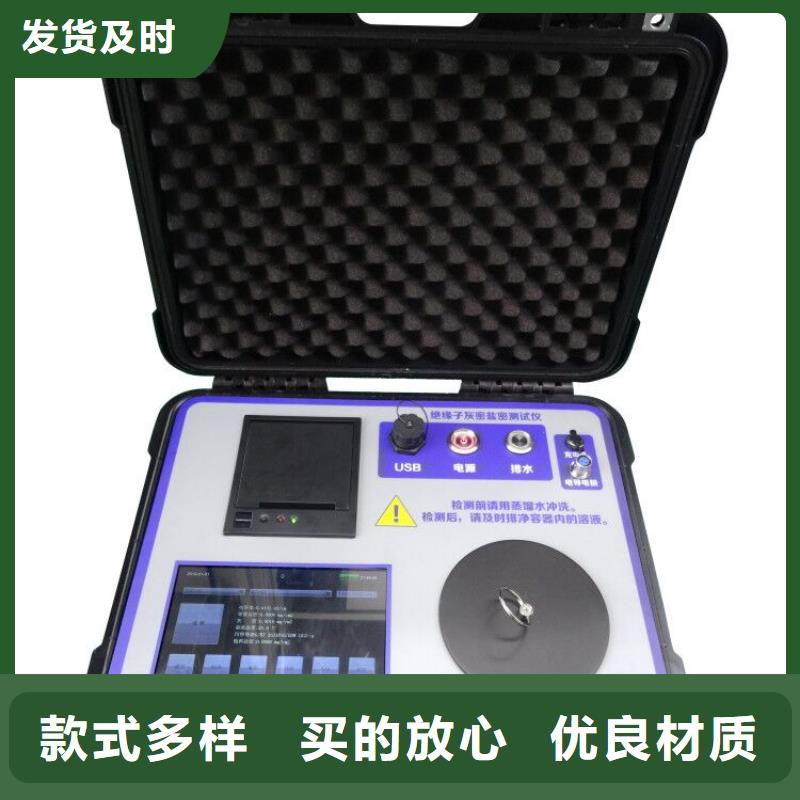

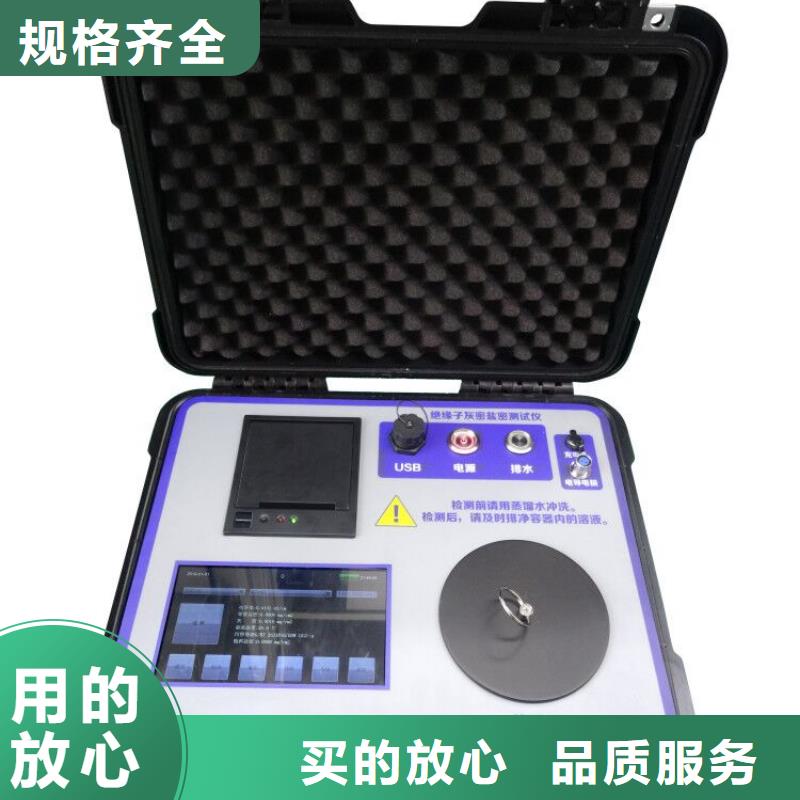

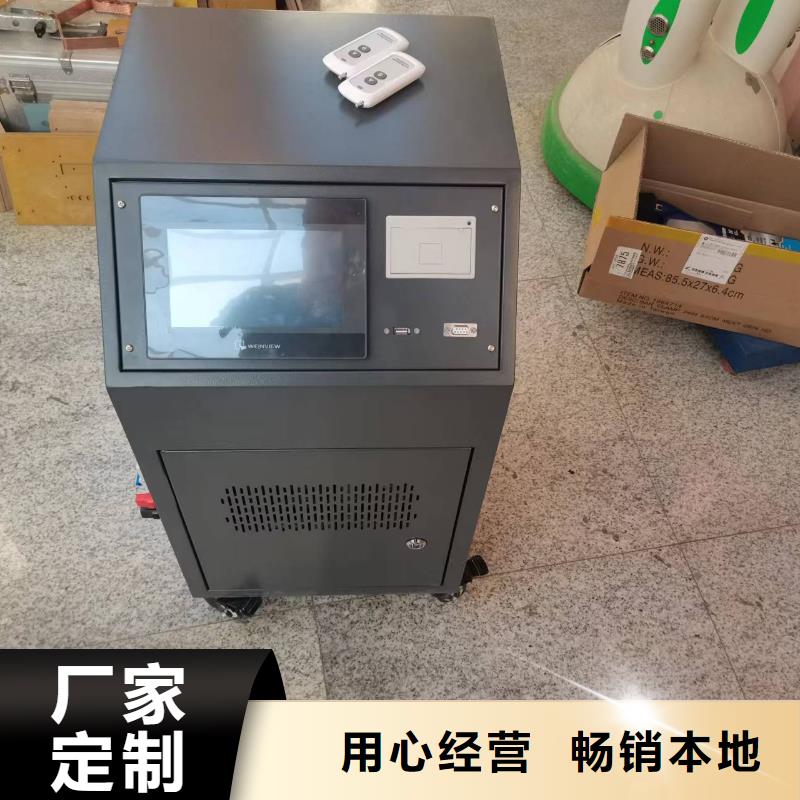

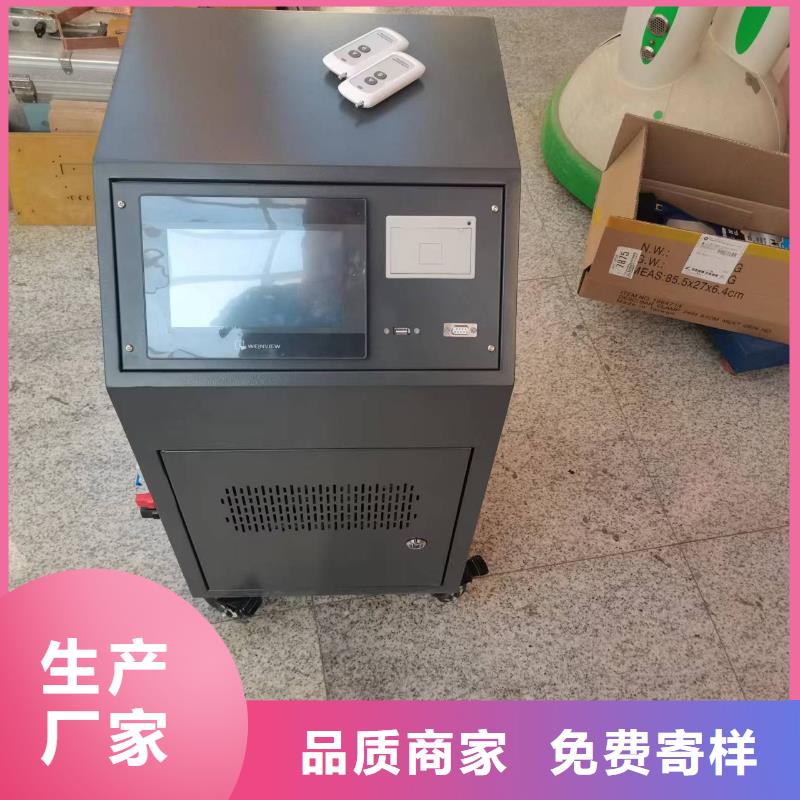

張掖絕緣子鹽密度測試儀　設備用于檢測電力線路中絕緣子的污穢附著情況，該儀器可一次測量絕緣子鹽密度和灰密度，簡化了絕緣子污穢檢測的流程，非常適合巡檢現場和實驗室使用。電力線路中絕緣子的污穢程度主要通過鹽密度（ESDD）和灰密度的（NSDD）來表征，該儀器同時具備測量鹽密度和灰密度的功能。內置了常用溶液體積、絕緣子型號，方便用戶直接調用，絕緣子型號與表面積支持用戶自定義，增加數據保存功能，可保存十萬組測試數據，本機查看數據，支持U盤導出數據，方便用戶在計算機上保存，查看。2、功能說明2.1 儀器構成圖2.1檢測儀各部分組成如圖2.1，各部分功能如下：顯示屏：該顯示屏為觸摸顯示屏，除顯示測量結果等數據外還可通過觸摸屏輸入參數、操作檢測、歷史記錄查看等功能。打印機：以小票形式打印檢測結果，需要自行更換打印紙。檢測口：待檢測的溶液可通過檢測口倒入內部檢測容器以便進行測量。排水口：測量完成后用來排出被測溶液，排水前要插入儀器配套的排水管。充電口：使用配套充電器通過充電口給儀器充電。排水鍵：控制儀器排水功能，當檢測結束后可按下此按鍵將加入檢測口的溶液通過排水口排出。電源鍵：控制儀器總電源，按下儀器開機。USB口：可插入儀器配套U盤進行數據導出或程序升級。
