張家界絕緣油含氣量測定儀觸摸式干井爐產品綜述本產品易于攜帶，使用方便，易于快速可靠的溫度效準，廣泛應用于機械、化工、食品、藥品等行業。國內現有現場用干體式校驗爐普遍存在升溫慢、恒溫慢的問題，導致使用者每次校準均需要很長時間。我司一代干井爐采用了國際上進的加溫原理設計，具備升溫快、恒溫快、降溫快的特點，大大提高了現有的校準效率。通過可靠的高精度溫控電路和高精度傳感器確保了精度高于高于國內其他廠家的水平，技術達到了國際標準；全球首創的觸摸式操作、使用簡單快捷。主要特色?體積小，重量輕，攜帶方便；?類型多樣的插入管，可滿足不同尺寸、數量傳感器的測試及校準。 且可根據用戶的特殊需求定制；?水平溫場、垂直溫場好；?被檢插入深度同行業領先；?5寸TFT彩色液晶顯示屏，分辨率800×480，全觸摸式操作，使用直觀醒目；?中英文界面；?帶上位管理軟件，可以方便讀取檢定數據；?快速降溫，設置方便，控溫穩定性好；?均熱塊可更換；?帶負載短路、負載斷路、傳感器保護等保護功能。產品技術指標負溫型中溫型高溫型溫度范圍①-20℃~熱塊直徑②A型36mm，B型32mm32mm39mm溫場穩定性≤±0.02℃≤±0.05℃≤±0.2℃水平溫場≤±0.05℃≤±0.05℃≤±0.25℃垂直溫場從均熱塊孔底起30mm內偏差不大于1℃從均熱塊孔底起10mm內偏差不大于1℃溫度單位℃或℉溫控精度0.1％或0.2％顯示分辨率0.01℃功率負溫型：300W，中溫型：1200W，高溫型：3000W重量（凈重）負溫型：13kg，中溫型：11kg，高溫型：11kg重量(含包裝)負溫型：23kg，

張家界液體表面張力測試儀售后無憂
<張家界>天正華意電氣設備有限公司

張家界絕緣油含氣量測定儀按標定鍵執行標定程序。9.按校驗鍵執行校驗程序。10.按排油鍵執行排油程序。11.按?鍵保存設置輸入。12.按↖返回主畫面。1）、標定：按標定按鈕進入標定程序，儀器會自動定量進油50ml，并在濾油后提示您用1ml針筒分別往脫氣罐中注入空氣0.3、0.7、1、1、1、1ml用來求油中含氣量10％之內的校正曲線，做油樣時會根據此曲線來計算出油中的含氣量。注意儀器出廠前已經詳細標定，在使用過程中一般不需要標定，如果確實需要重新標定，您必須要選擇密封性很好的針筒，并把針芯一端浸一些變壓器油后再插入針管內，以針芯和針管的配合處充滿油為，這樣油可以更好地幫助針筒起到密封作用，也可以涂些硅脂等幫助密封。2）、校驗：是用來檢驗儀器標定得是否準確，按標定按鈕后儀器就進入檢驗程序，在自動進油和濾油后儀器會提示您注入氣體，您可以根據自己需要注入任意量的氣體，在注入氣體后請按確認鍵，儀器會在測量結束顯示含氣量的同時提示您再次注入氣體，如此類推可以測量任意次數，在需要退出檢驗程序時，必須按取消鍵后程序才會自動退出并進行排油，然后退出該菜單。3、做油樣用上面五、3、b中接好的針筒接頭把油樣接好，盡量保證其密封性良好和針芯活動自如，然后把針筒掛進裝在儀器后面板上的針筒支架的大孔內。這時您就可以按啟動鍵做油樣了，七分多鐘后該油樣的含氣量結果就會顯示在顯示屏上。

<張家界>天正華意電氣設備有限公司
張家界液體表面張力測試儀售后無憂

張家界絕緣油含氣量測定儀感謝您選用全自動凝點傾點測定儀，您在使用儀器前，請認真閱讀使用說明書。并關注第六章的注意事項，避免誤操作引起的測量誤差。章 概 述全自動凝點傾點測定儀，符合GB510-83及GB/T 3535-83方法要求。儀器采用高性能微處理器及半導體制冷技術，藍色液晶顯示器，實現了漢字顯示，人機對話。儀器具有自診斷功能，分析試樣速度快，準確，重復性好，穩定，可靠，是電力、石油、化工行業替代進口產品的專用儀器。第二章 技術參數溫度測量：鉑電阻準 確 度：±1℃分 辨 率：0.1℃測量范圍：＋10℃ ~ -70℃顯 示 器：藍色液晶顯示器（240×128）信息儲存：100個數據時鐘顯示：停電保持試油用量：每次20ml冷卻水要求：壓力 4.9×101~ 4.9×105Pa流量 1.5升/分電源電壓：~220V±22V頻 率：50Hz±2.5Hz交流功率：≤250VA環境溫度：10~35℃環境濕度：≤85％RH重 量：約25kg第三章 工作原理該儀器按照GB510-83及GB/T 3535-83方法要求，在測試石油產品凝點時，由CPU控制制冷系統對樣品冷卻，藍色LCD顯示器顯示狀態、溫度、設定值、時鐘，當試樣冷卻到不能移動的溫度時（凝點），顯示器顯示凝點溫度，聲音提示，打印測試結果。在測試石油產品傾點時，當試樣冷卻到能夠流動的溫度時（傾點）顯示器顯示傾點溫度，聲音提示，打印測試結果。第四章 結構特征一、儀器前面板（圖1）1、電源開關 、藍色LCD顯示器2、按鍵 4、注油口圖1二、儀器后面板（圖2）1、冷卻水進口4、交流保險管座2、排油口 5、交流輸入插座3、冷卻水出口圖

<張家界>天正華意電氣設備有限公司 張家界液體表面張力測試儀售后無憂

張家界絕緣油含氣量測定儀校驗：是用來檢驗儀器標定得是否準確，按標定按鈕后儀器就進入檢驗程序，在自動進油和濾油后儀器會提示您注入氣體，您可以根據自己需要注入任意量的氣體，在注入氣體后請按確認鍵，儀器會在測量結束顯示含氣量的同時提示您再次注入氣體，如此類推可以測量任意次數，在需要退出檢驗程序時，必須按取消鍵后程序才會自動退出并進行排油，然后退出該菜單。3、做油樣用上面五、3、b中接好的針筒接頭把油樣接好，盡量保證其密封性良好和針芯活動自如，然后把針筒掛進裝在儀器后面板上的針筒支架的大孔內。這時您就可以按啟動鍵做油樣了，七分多鐘后該油樣的含氣量結果就會顯示在顯示屏上。如果要做下一個您只需要換好油樣按復位鍵后再按啟動鍵即可。含氣量工作完成后自動跳轉到打印畫面，您可以根據需要打印項目，按打印按鈕打印，按返回按鈕返回主畫面。含氣量打印4、數據檢索，打印和刪除在主畫面按數據檢索按鈕進入數據檢索畫面。按回收按鈕刪除全部記錄，按打印按鈕打印記錄，按返回按鈕返回主畫面。5、關機嚴禁在儀器運行程序時關機，也就是要在儀器測試結束顯示含氣量或顯示啟動時關機。

<張家界>天正華意電氣設備有限公司 張家界液體表面張力測試儀售后無憂

張家界絕緣油含氣量測定儀校驗：是用來檢驗儀器標定得是否準確，按標定按鈕后儀器就進入檢驗程序，在自動進油和濾油后儀器會提示您注入氣體，您可以根據自己需要注入任意量的氣體，在注入氣體后請按確認鍵，儀器會在測量結束顯示含氣量的同時提示您再次注入氣體，如此類推可以測量任意次數，在需要退出檢驗程序時，必須按取消鍵后程序才會自動退出并進行排油，然后退出該菜單。3、做油樣用上面五、3、b中接好的針筒接頭把油樣接好，盡量保證其密封性良好和針芯活動自如，然后把針筒掛進裝在儀器后面板上的針筒支架的大孔內。這時您就可以按啟動鍵做油樣了，七分多鐘后該油樣的含氣量結果就會顯示在顯示屏上。如果要做下一個您只需要換好油樣按復位鍵后再按啟動鍵即可。含氣量工作完成后自動跳轉到打印畫面，您可以根據需要打印項目，按打印按鈕打印，按返回按鈕返回主畫面。含氣量打印4、數據檢索，打印和刪除在主畫面按數據檢索按鈕進入數據檢索畫面。按回收按鈕刪除全部記錄，按打印按鈕打印記錄，按返回按鈕返回主畫面。5、關機嚴禁在儀器運行程序時關機，也就是要在儀器測試結束顯示含氣量或顯示啟動時關機。

<張家界>天正華意電氣設備有限公司

張家界絕緣油含氣量測定儀按“保存”按鈕保存數據 ，底部有提示信息。若存入U盤，按“保存”按鈕前插入U盤，即可在儀器保存測試記錄時，再在U盤保存一份測試記錄。（7）按“退出”按鈕返回主菜單界面。八、三相變壓器短路阻抗測量操作：（一、）三相短路阻抗接線：1、三相短路阻抗單相法手動測試接線儀器固定使用AB相進行單相測量；測試時將變壓器低壓三相的接線端子短路連接，在高壓側加單相電源進行三次測量。接線倒相測試時，只倒接變壓器上的接線鉗即可。（I）、加壓繞組為星形連接（Y，d和Y，y）的變壓器接線：將低壓側短路，采用單相電源（內接220VAC或外接調壓器），在Y繞組的一對線端上依次接線加壓測試（依次在變壓器的高壓側AB、BC、CA相加壓），低壓側短路。現以測量AB相為例說明：將單相電源的“Ua”接入儀器的輸入端子“P＋”，將儀器的輸出端子“Ia”及“Ua”接到變壓器的高壓側A相，單相電源的零相“Uo”接到儀器的“P-”；儀器的輸出端子“Ib”及“Ub”接變壓器的B相，變壓器的低壓側要可靠短路，并確保接觸電阻可以忽略，以免影響測試數據。接線如下圖所示。圖8 星接-單相直接接線圖當測試電壓、測試電流超過儀器的測量范圍時，應外接電壓、電流互感器，接線如下圖所示。圖9 星接-單相外接電壓互感器和電流互感器接線圖（II）、加壓繞組為△形連接（D，y）的變壓器：將低壓側短路，在高壓側輪換將不參加試驗的一相短路，而在其余兩相上施加電壓。

<張家界>天正華意電氣設備有限公司 張家界液體表面張力測試儀售后無憂

張家界絕緣油含氣量測定儀觸摸式干井爐產品綜述本產品易于攜帶，使用方便，易于快速可靠的溫度效準，廣泛應用于機械、化工、食品、藥品等行業。國內現有現場用干體式校驗爐普遍存在升溫慢、恒溫慢的問題，導致使用者每次校準均需要很長時間。我司一代干井爐采用了國際上進的加溫原理設計，具備升溫快、恒溫快、降溫快的特點，大大提高了現有的校準效率。通過可靠的高精度溫控電路和高精度傳感器確保了精度高于高于國內其他廠家的水平，技術達到了國際標準；全球首創的觸摸式操作、使用簡單快捷。主要特色?體積小，重量輕，攜帶方便；?類型多樣的插入管，可滿足不同尺寸、數量傳感器的測試及校準。 且可根據用戶的特殊需求定制；?水平溫場、垂直溫場好；?被檢插入深度同行業領先；?5寸TFT彩色液晶顯示屏，分辨率800×480，全觸摸式操作，使用直觀醒目；?中英文界面；?帶上位管理軟件，可以方便讀取檢定數據；?快速降溫，設置方便，控溫穩定性好；?均熱塊可更換；?帶負載短路、負載斷路、傳感器保護等保護功能。產品技術指標負溫型中溫型高溫型溫度范圍①-20℃~熱塊直徑②A型36mm，B型32mm32mm39mm溫場穩定性≤±0.02℃≤±0.05℃≤±0.2℃水平溫場≤±0.05℃≤±0.05℃≤±0.25℃垂直溫場從均熱塊孔底起30mm內偏差不大于1℃從均熱塊孔底起10mm內偏差不大于1℃溫度單位℃或℉溫控精度0.1％或0.2％顯示分辨率0.01℃功率負溫型：300W，中溫型：1200W，高溫型：3000W重量（凈重）負溫型：13kg，中溫型：11kg，高溫型：11kg重量(含包裝)負溫型：23kg，

<張家界>天正華意電氣設備有限公司 張家界液體表面張力測試儀售后無憂

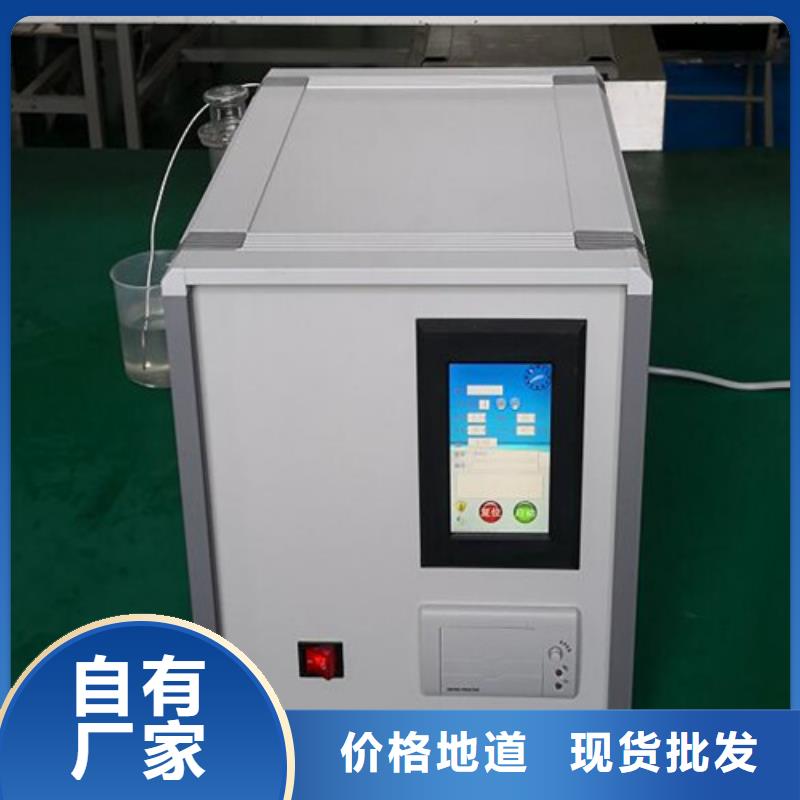

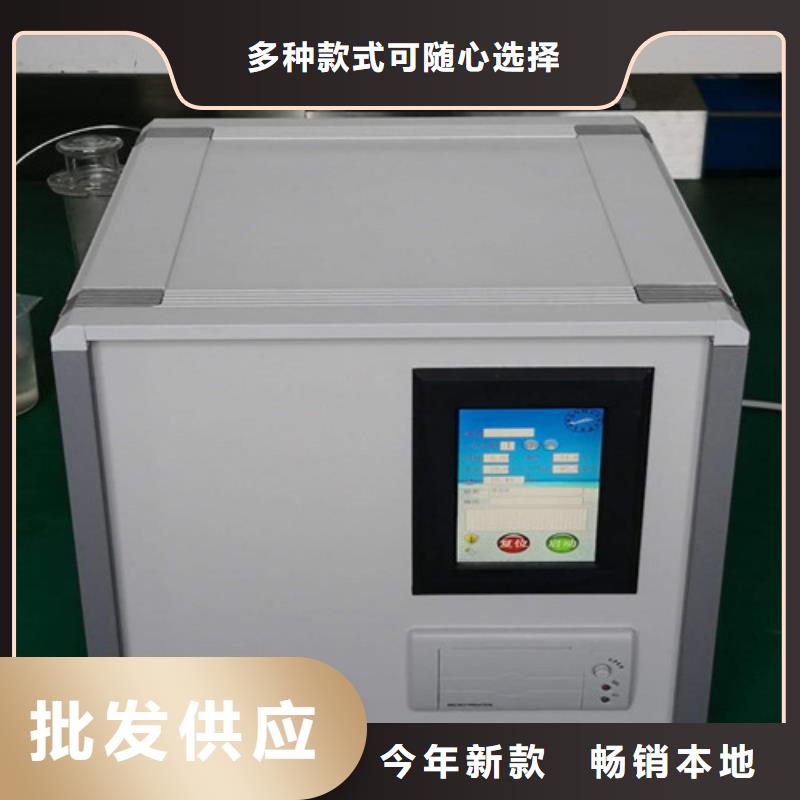

張家界絕緣油含氣量測定儀TH-JHC型絕 緣 油 含 氣 量 測 定 儀使用說 明書青島天正華意電氣設備有限公司一、概述為了更好更地變壓器發生故障，電力行業對各等級變壓器的運行提 出了更高的要求，其中對變壓器的含氣量的測試要求也相應提高了。 該絕緣油含氣量測定儀是依據DL423—91電力行業標準和相關標準要求，在TH-JHC型測試儀的基礎上，總結實際使用中遇到的一些問題，采用了進口高精度傳感器和的傳感器技術開發而成的新一代測定儀，其實用性更強，性能更加穩定可靠，操作十分方便，比較適合超高壓充油設備中含氣量的測定，是您實驗室較為理想的試驗設備，它將使您的工作倍感輕松！其主要特點如下：1、全金屬結構，避免了玻璃器皿式測試儀的易碎，密封性不好等問題。2、應用高精密度高穩定性的進口差壓傳感器，使測試數據更，重復性更好。3、測試電路包含有測量大氣壓和環境溫度的傳感器。無論您在何時何地，都可以自動測量你所處地環境溫度和大氣壓，自動換算成標準大氣壓下0度時的含氣量，并直接在液晶屏上顯示，使您的工作更加輕松。4、獨特的注氣體反標測試程序，可以讓您方便地檢測儀器標定或測量是否正確。5、油樣測試時間短，全部測試時間只需要七分鐘左右。6、儀器在測試的過程中，真空泵的運行由儀器根據狀態自行控制，大大降低了噪音，延長了真空泵的使用壽命。7、儀器可以自動儲存所做的幾十條測試數據，并同時儲存測試時間，溫度，大氣壓等，以便您方便地查取數據。8、新增打印功能，可以按照您的要求打印測試數據。9、同一油樣可以選擇試驗次數，測試完成后會把單次和平均結果都顯示在顯示屏上，也可以打印出來。二
