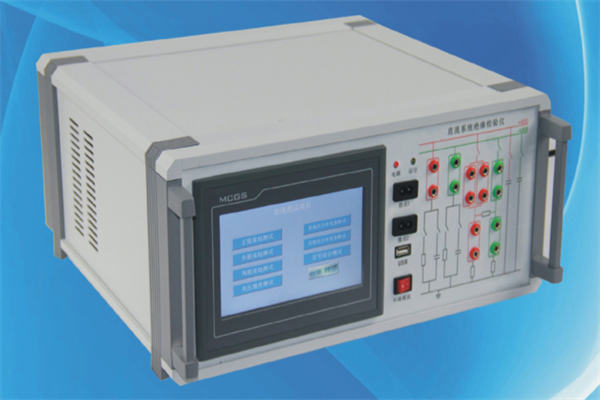

海西直流系統絕緣校驗儀裝置具有系統抗分布電容測試功能，用戶可對系統正極接地阻抗，負極接地阻抗，正極對地分布電容，負極對地分布電容進行隨意組合與設置；10．裝置具有支路抗分布電容測試功能，用戶可對支路正極接地阻抗，負極接地阻抗，正極對地分布電容，負極對地分布電容進行隨意組合與設置；11．裝置具有信號分析功能，對于需要通過發信號進行接地檢測的設備，可通過該項功能對被測裝置的信號幅度，頻率，功率等參數進行分析。12．裝置具有電橋檢測功能，通過該功能，用戶可根據被測裝置的負對地電壓與正對地電壓的比值來判斷電橋是否。3．2裝置特點1．高可靠性的設計硬件可靠性：裝置采用進口32位微控制器做主系統，硬件設計嚴格按照電磁兼容相關標準進行，內部采用多處冗余方式保證裝置與被測設備的可靠性。軟件可靠性：軟件中引入了多種保護模式與提示模式，在測試項目中加入測試時間功能，測試達到設定時間之后自動解除測試狀態，使被測系統恢復正常2．精密選材裝置電壓采樣采用高精度的進口模數轉換芯片，確保高精度采樣要求；裝置接地電阻陣列均采用高精度大功率電阻，確保高控制精度要求。3．人性化的人機交互界面裝置采用7寸真彩液晶屏與高分辨率觸摸屏做為人機交互界面的核心，使用舒適，操作方便捷；裝置在設置界面中引入了多種復選框的輸入形式，用戶只需輕輕一點即可完成多種復雜組合功能項的設置；人性化的人機界面還包括友好的用戶提示，在進行部分功能項測試時，液晶界面上會出現詳細的提示說明，指引順利完成測試過程。

海西直流系統絕緣校驗儀裝置特點3.2.1高性能硬件整個系統采用工業級芯片和元器件進行設計和生產。裝置為高速32位工控CPU，交直流電壓采樣都采用獨立的高精度16位AD轉換器，轉換速度在每秒1000次以上，分辨率在1/50000以上。3.2.2人性化界面標簽式頁面顯示，不同的菜單功能都采用統一的圖形頁面進行顯示，為簡潔清晰的人機工程學設計。人性化的界面設計，系統可以通過左右鍵靈活地進行頁面的選擇。功能一目了然，方便快捷。3.2.3歷史數據動態存儲裝置采用動態數據存儲技術，當被測系統竄入交流電壓發生變化時即進行存儲，方便查看交流竄電變化規律。3.2.4高性所有采樣單元均采用隔離設計，設備故障不影響直流系統正常的運行。3.2.5高可靠性軟件陷阱和監控芯片雙重抗干擾設計，能保證在強電干擾環境下長時間穩定運行。四、主要技術指標4.1、使用環境環境溫度：-20℃～＋50℃相對濕度：≤95％工作電源：DC48—300V 4.2、技術指標測試項目 范圍 分辨率 精度直流電壓 0-300V 0.1V ≤0.2％交流電壓 0-300V 0.1V ≤0.5％顯示分辨率：320×240屏幕尺寸：2.8英寸TFT數據存儲條數：1000條無源觸點容量：DC220V/2A數據上傳接口：RS232/RS4854.3、外形參數總 質 量：１kg外形尺寸：長x寬x高 145mm＊114mm＊33mm4.4、通信規約通信規約：Modbus（001）和CDT（002），出廠默認通信規約是001。

海西直流系統絕緣校驗儀本功能測試時，面板上不需要連接任何線路，交流直接投到母線和地。3.由于進行交流接地測試時可能對被測設備造成嚴重?fù)p壞，請謹慎使用！5．3．3 平衡電橋檢測在離線測試項目功能選擇菜單下選擇平衡電橋檢測后，即進入平衡電橋檢測提示界面，如下圖示：平衡電橋的檢測可以為運行維護人員提供系統平衡橋的準確信息，在測試過程中，確定被測設備不會向系統注入信號，進入該頁面前，請?zhí)崆瓣P(guān)閉被測設備，防止誤報。測試方法1. 關閉被測設備，等待界面提示；2.當界面提示“請開啟待測設備…”，開啟被測設備；3. 系統開始自動檢測，整個測試時間大概在1分鐘。測試完成之后，該檢測過程將會計算出被測系統正對地阻抗，負對地阻抗以及系統平衡橋大小。檢測完成之后，按返回鍵可以返回上一級提示界面。本測試項目要求被測設備首先投入檢測橋（即不平衡橋），后投入平衡橋。5．3．4 電橋測試在離線測試項目功能選擇菜單下選擇電橋測試后，即進入電橋測試提示界面，如下圖示：電橋測試主要是為了防止直流系統一點接地引起保護誤動，根據測量的正負母線對地電壓比值能夠判斷電橋是否。按下開始測試按鍵進入電橋測試界面，如下圖示：在該界面下，顯示正對地電壓，負對地電壓以及正負對地電壓比值，通過正負對地電壓比值是否大于1.222倍，判斷其電橋是否附合要求。

海西直流系統絕緣校驗儀．智能化的測試流程在參數設置界面中具備多點設置功能，只需用手指一點即可完成多個測試點的選擇功能，用戶多可選擇五個測試點進行連續測試；在多點測試過程中用戶可對測試時間間隔進行設置，在設定好時間間隔后按開始測試，裝置即會自動完成多個測試點的校驗工作，而不需用戶反復設置。5．完備的測試功能裝置提供了在線測試模式與離線測試模式的選擇，即可在系統對絕緣監測裝置進行校驗，也可以采用裝置內部提供的電源，用裝置內部提供的模擬直流系統對絕緣監測裝置進行更為完備的校驗。3．3主要技術指標1．使用環境a)工作電源：AC220V±15％b)環境溫度：-20℃—45℃c)相對濕度：0—90％2．可控直流電源參數a)直流電源輸出：0-280V可設定b)電壓輸出控制精度：0.5％c)輸出電流為1.2A3．交流電源參數a)輸出電壓等級： AC110V，AC50V4．直流電壓測量a)直流電壓測量分辨率：0.1Vb)正對地電壓測量精度：0-100V ＜1％100V-280V ＜0.5％c)負對地電壓測量精度：0-100V ＜1％100V-280V ＜0.5％d)系統電壓測量精度：0-100V ＜1％100V-280V ＜0.5％5．正負極絕緣電阻參數a)正負極對絕緣電阻可調范圍：0—255 kΩ b)正負極對絕緣電阻調節步長：1 kΩc)精度：0-10kΩ：＜5％ 10 kΩ-255kΩ：＜1％6．支路正負極對地分布電容參數a)支路正負極對分布電容可調范圍：0—31uFb)支路正負極對分布電容調節步長：1uFc)精度：＜5％7．系統正負極對地分布電容參數a)系統正負極對分布電容可調范圍：0—110uFb)系統正負極對分布電容調節步長：10uFc)精度：＜5％8．測試設置參數a)可選擇測試點組數：1—5組b)測試時間間隔可設定范圍：5—999S（秒）c)測試時間可設定范圍：5—999S（秒）9. 信號綜合測試參數a) 信號幅值：0-110Vb）信號頻率： 0.24Hz-50Hz10.顯示及觸摸屏參數a)顯示屏尺寸：7寸TFTb)顯示屏分辨率：65536色，800X480c)觸摸屏分辨率：4096點

海西直流系統絕緣校驗儀由于以上種種原因，導致這些產品的實際應用中，接地告警電阻值是否準確不知道，接地選線也經常不正確，而便攜式接地查找設備有時能查找有時又不能查找，使運行維護人員很擔心也不太愿意處理直流系統接地故障，對此類設備持有很強烈的懷疑態度，反過來阻礙設備的推廣與應用，回到人工拉閘查找接地方式。由于人工查找接地非常困難，有時還會引起責任，有的維護部門甚至懷著僥幸心理（因?yàn)榘l(fā)生接地故障，不是一定會引起保護等設備的誤動、拒動事故），通過降低接地告警電阻門限值，來減少接地告警次數，給系統帶來隱患。因此，無論是生產廠家的研發、生產、調試，還是用戶選用產品與在設備使用過程是否完好，均迫切需要市場提供直流系統接地的校驗設備，并提出校驗的標準與內容，以使直流系統接地檢測從研發到應用，都能夠明確了解產品的性能、質量和可靠性等。為滿足用戶這一新的需求，我公司開發了直流絕緣裝置校驗儀，用戶在不停電情況下，隨時隨地校驗直流接地巡檢裝置，對便攜式直流接地查找裝置性能亦可檢驗。該裝置可廣泛應用于供電局、發電廠、技術監督部門、生產廠家及科研教學等。
