| 產品參數 | |
|---|---|
| 產品價格 | 1680 |
| 發貨期限 | 面議 |
| 供貨總量 | 5000 |
| 運費說明 | 2 |
| 產地 | 浙江樂清 |
| 品牌 | 寶熔電氣 |
| 型號 | FN12-12RD/125-31.5 |

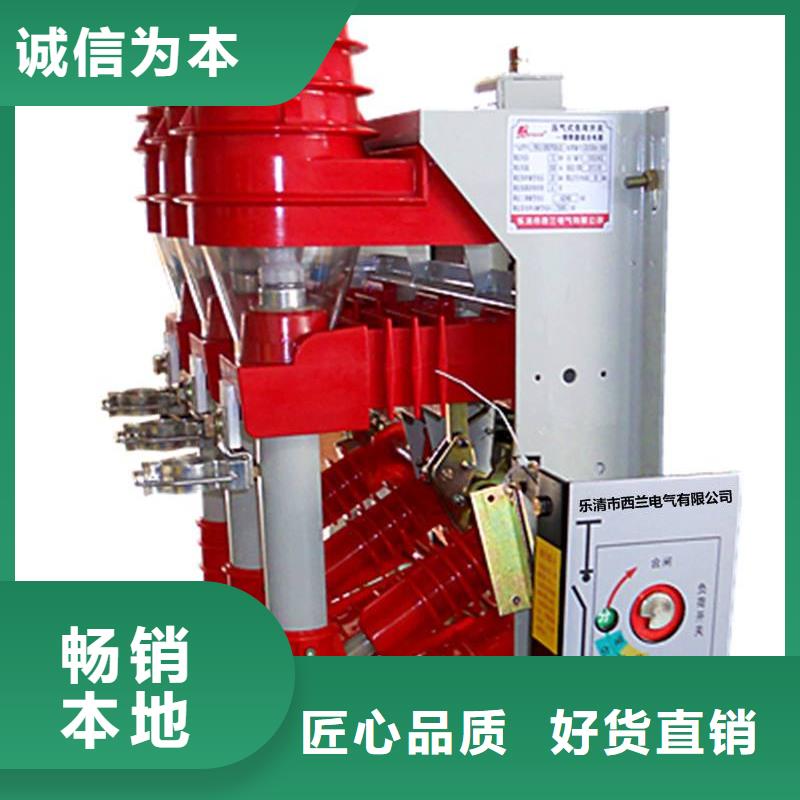

| 類型 | 高壓負荷開關 |
| 額定電流 | 630/1250（A |
| 極數 | 3 |
| 范圍 | 35KV高原型戶外高壓真空負荷開關FZW32-40.5FZW32-12/630-31.5供應范圍覆蓋河南省、鄭州市、開封市、洛陽市、焦作市、新鄉市、平頂山市、鶴壁市、安陽市、濮陽市、許昌市、三門峽市、南陽市、漯河市、信陽市、周口市、駐馬店市、商丘市 解放區、中站區、馬村區、山陽區、修武縣、博愛縣、武陟縣、溫縣、沁陽市、孟州市等區域。 |
工作原理
高壓負荷開關的工作原理與斷路器相似。一般裝有簡單的滅弧裝置，但其結構比較簡單。圖為一種壓氣式高壓負荷開關，其工作過程
是:分閘時，在分閘彈簧的作用下，主軸順時針旋轉，一方面通過曲柄滑塊機構使活塞向上移動，將氣體壓縮;另一方面通過兩套四連桿機構組成的傳動系統，使主閘刀先打開，然后推動滅弧閘刀使弧觸頭打開，氣缸中的壓縮空氣通過噴口吹滅電弧。合閘時，通過主軸及傳動系統，使主閘刀和滅弧閘刀同時順時針旋轉，弧觸頭先閉合;主軸繼續轉動，使主觸頭隨后閉合。在合閘過程中，分閘彈簧同時貯能。由于負荷開關不能開斷短路電流，故常與限流式高壓熔斷器組合在一起使用，利用限流熔斷器的限流功能，不僅完成開斷電路的任務并且可顯著減輕短路電流所引起的熱和電動力的作用。
負荷開關主要用于開斷和關合負荷電流，也可以將負荷開關與高壓熔斷器配合使用，代替斷路器。由于負荷開關使用方便，價格合理，因此負荷開關在10kV配網系統中得到廣泛的使用。在設計中合理選用負荷開關，對保障電網的、可靠運行有著重要意義。
熔斷器與負荷開關轉移開斷時，對稱電流就叫"轉移電流"。顯然，轉移電流的數值與熔斷器安-秒特性、負荷開關固定分斷時間有關。轉移電流值可以通過引用IEC-420標準確定。
在熔斷器安-秒特性時間軸，取0.9倍負荷開關固分時間，作一平行線，所對應的電流值就是轉移電流。例如某真空負荷開關，其固有分斷時間為28ms，配用100A熔斷器，依法求出轉移電流為1880A，負荷開關應能開斷此電流。
故障電流超過轉移電流時，由熔斷器開斷。其實轉移電流是一個電流區域，由于三相熔斷器之間存在熔斷時間差，相對有電流差，因此是一個很小的電流區域，該區域就是轉移電流區域。由此可見，負荷開關與熔斷器的良好配合是可以開斷任何電流。顯然，熔斷器不同的額定電流有不同的安-秒特性，那么不同的額定電流配合同一個負荷開關，就有不同的轉移電流，額定轉移電流是指所能配用 熔斷器的轉移電流，選擇負荷開關應注重。
寶熔電氣(焦作市分公司)長期致力于【XRNP-10KV高壓限流熔斷器】的研究、開發、生產工作，積累了豐富的【XRNP-10KV高壓限流熔斷器】開發及生產經驗，深受市場寵愛，是購買【XRNP-10KV高壓限流熔斷器】的理想選擇。
寶熔電氣(焦作市分公司)，【XRNP-10KV高壓限流熔斷器】行業質量口碑相傳，竭誠為您提供高質的【XRNP-10KV高壓限流熔斷器】產品的服務! 歡迎您成為我們的合作伙伴!
1.產品介紹
高壓負荷開關及熔斷器組合電器,適用于三相交流10KV-12KV、50HZ的電力系統中使用的終端，或與成套配電設備及環網開關柜內，組合式變電站等配套使用的，廣泛用在建設改造工程、工礦企業、高層建筑和公共設施等等，可作為環網供電或終端，起著電能的分配、控制和保護的作用。本產品技術性能符合IEC出版物60265-1/FDIS《高壓負荷開關， 部分：額定電壓1KV以上52KV以下的高壓負荷開關》、IEC60420《高壓交流負荷開關-熔斷器組合電器》、GB16926《交流高壓負荷開關-熔斷器組合電器》、GB3804-63KV《交流高壓負荷開關》的規定。
