江門清障儀5使用說明5.1 作業前的準備（充電）該設備使用48V充電電池供電，可使用充電器在220V日常電壓下為電池充電。電池在充滿電的情況下可連續滿負荷工作 60分鐘以上。顯控操作平板在充滿電的情況下可連續工作 180分鐘以上。 電池用充電電源充電，電源從零到充滿大約需要 4.5 小時； 顯控操作平板充電，電源從零到充滿大約需要 2 小時。 注意： 外場作業前須檢查電池電量和平板電量， 確保均為滿電狀態。 5.2組裝和架設 從單肩包中取出折疊的三腳架裝置，水平放置，調整合適的高度后，鎖緊各節支撐桿。 轉動云臺上的黑色快裝板旋鈕開關，將激光發射頭下部的梯形快裝板插入到三角架云臺上的燕尾槽中，并轉動快裝板壓鎖鈕以鎖緊，保證觀瞄裝置的穩定性。 將云臺的控制通訊線和電源線連接到激光發射頭上。注意：激光清障儀在使用前應保證鎖緊各部件鎖緊按鈕， 以保證設備的穩定性，避免激光傷害到他人。 5.3操控平板控制軟件依次打開主機電源開關、控制盒鑰匙開關，開啟裝置（注意不要誤按急停按鈕）。打開平板控制軟件，根據系統菜單，選擇錄像功能可實現對當前清障過程進行錄像保存， 且能進行拍照保存。 5.4出停光控制 點擊“ ”或“ ” 按鈕，彈出出光確認按鈕，點擊確認激光發出，此時設備狀態顯示區域綠燈亮起（ps:發生故障時，故障列表后紅燈亮起，此時設備自動停止出光）。 點擊“ ”或“ ” 按鈕，設備立刻停止出光。當內部溫度大于 45 度時，儀器溫度報警，停止出光，風扇進行自然冷卻；當激光出光時，自動進入模式，當儀器前方有人或動物經過或激光輸出頭搖晃過大時儀器自動關停激光，起到保護作用。 原因條件解除后，需重新啟動激光器。 5.5清障作業操作 1）通過滑動 選擇按鈕，可實現對云臺的移動操作，尋找定位需物品，中間的數字可調節云臺移動速度。點擊“ ”按鈕，可調節設備在自動切割時的移動速度。2）點擊“ ”、“ ”按鈕，可調節顯示的觀瞄圖像的放大和縮小及聚焦清晰度，放大倍數可同步顯示在圖像右上角。 3）點擊“ ”按鈕，進入功率設定界面，點按（+）（-）按鈕，可實現對設定功率的增減或直接點擊數字輸入數字百分比。 4）十字 準星的中心點是激光點，將準星中心對準需要的物品，點擊“ ”按鈕，點擊確認后，設備按設定功率出激光，可通過上、下、左、右按鈕移動激光點，物品。5）選擇自動切割，則點擊“ ”按鈕，彈出一個數據框，將十字準星的中心點移到初始位置后，點擊“ ”按鈕，數據框自動記錄初始點位置；然后將十字準星的中心點移到下一個位置后，再點擊“ ”按鈕，數據框自動記錄第二個點位置；少記錄兩個點，如此操作可增加多個記錄點位置。 點擊“ ”按鈕，設備將自動從初始點開始，自動出激光，按折線移動到 一個選擇點，結束后可選擇是否再一次重復操作。過程可視情況開啟指引綠激光。注意： 在用發射裝置進行操作時，設備出光口前方切勿有人，以免對人造成傷害。 5.6撤收 清障作業完成，在平板上退出清障系統， 然后等待1分鐘，再依次關閉操控平板電源開關和激光發射裝置電源開關，將激光發射頭從三角架上卸下并分別收至包裝箱內。 注意：在平板上退出清障系統點擊關機，必須等待1分鐘以后再關閉激光發射裝置電源！

江門清障儀.維修與保養4.1同軸鏡頭的維護保養①鏡頭外殼禁止使用酒精擦拭。②定期檢查保護窗鏡片，發現有灰漬因及時使用酒精棉簽擦拭，使用后蓋上鏡頭蓋。4.2電氣防護①電池與云臺輕拿輕放，禁止在潮濕環境中使用。②使用時確保所有連接線都已經連好。5.成品檢驗報告檢查項目合格標準合格打“√”不合格打“×”1 激光器出光測試 長時間穩定2h以上2100米光斑大小測試100米處20mm左右同軸度測試激光點與十字線中心重合 抗震性測試長時間顛簸無松動5外觀檢驗 無明顯損傷 合格證產品名稱：激光清障儀產品型號：TH-300公司名稱： 青島天正華意電氣設備有限公司檢驗員： 備注：本產品的制造、裝配、性能經過檢驗，符合出廠標準，準予出廠。光纖激光清障儀 異物激光清障儀 輸電線路異物激光遠程裝置 輸電線路異物激光遠程儀 輸電線路異物激光遠程清障儀 線路異物激光清障儀 線路激光遠程清障儀 線路遠程清障儀

<江門>天正華意電氣設備有限公司 江門激光清障儀導線激光清障儀

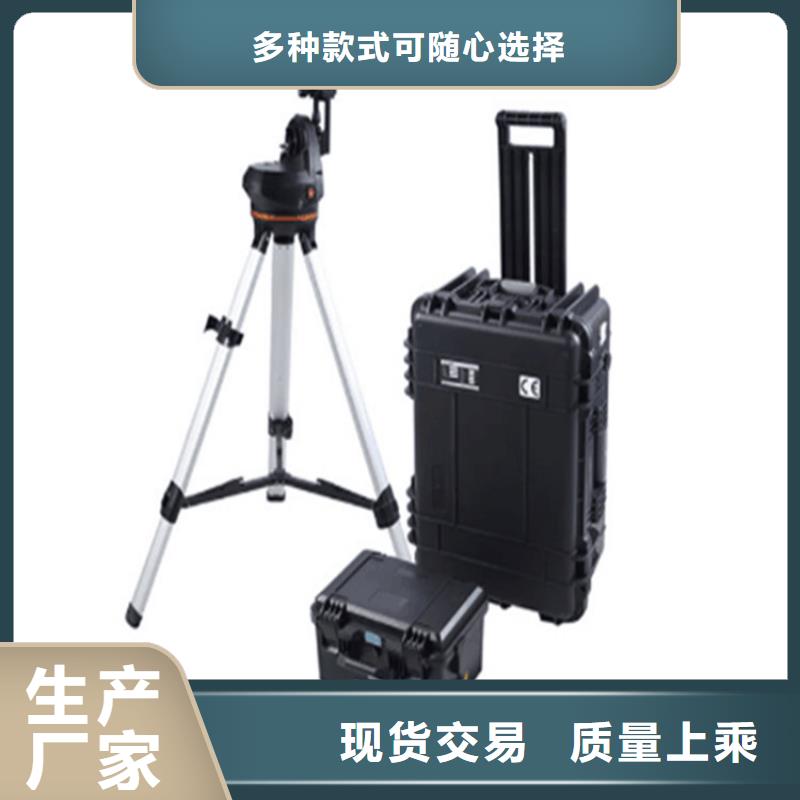

江門清障儀質保、返修、退貨流程1)產品至交付日起整機保修一年，激光器保修兩年。2)因地震、潮汐等不可抗拒力量引起的設備損壞，不在保修范圍之內。3)未經我公司同意擅自打開、拆分、維修激光清障設備的，不在保修范圍之內。4)沒有按照本產品使用要求誤操作造成設備損壞的，不在保修范圍之內。5)不符合本產品使用條件，超出本產品使用范圍而造成設備損壞的，不在保修范圍之內。6)我公司激光器沒有供客戶更換的零部件，所有維修必須均應由我司技術人員進行。7)如果超出保修范圍之內，我公司以稍高于成本價提供激光器維修服務。8)我公司對客戶提供終身技術咨詢服務。9)8 產品裝箱說明包含設備 數量輪式拉桿箱 激光觀瞄發射裝置 1顯控操作平板及充電器 148V 4芯電源線 112V云臺電源線 16芯云臺信號線 1激光開關鑰匙 2激光清障儀使用說明書 1單肩包 三腳架、云臺 1充電電池 2電池充電器 1本產品每套包含一個輪式拉桿箱、一個單肩包、電池及充電器： 青島天正華意電氣設備有限公司

<江門>天正華意電氣設備有限公司 江門激光清障儀導線激光清障儀

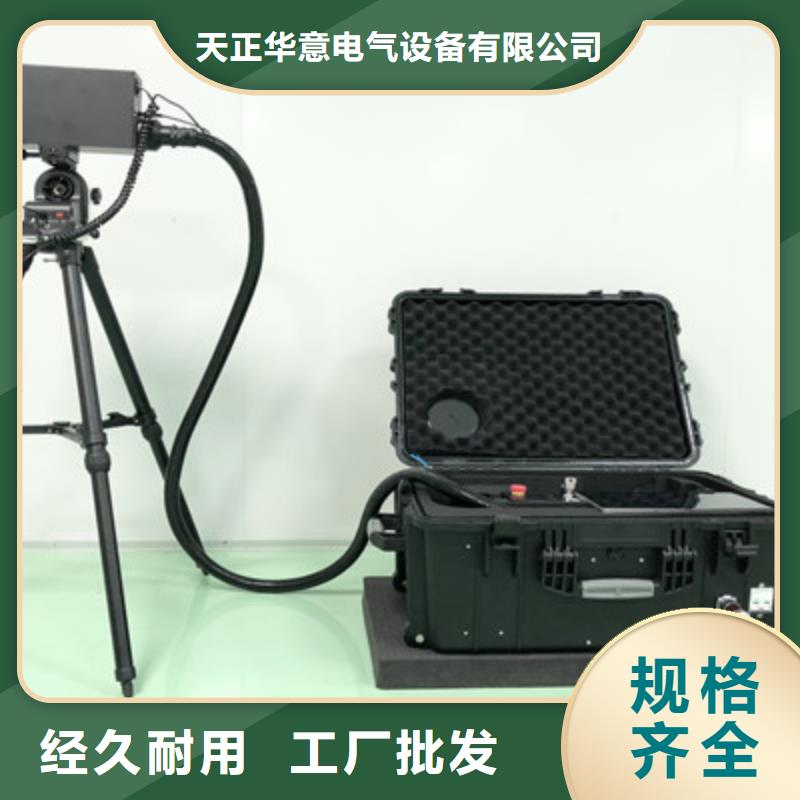

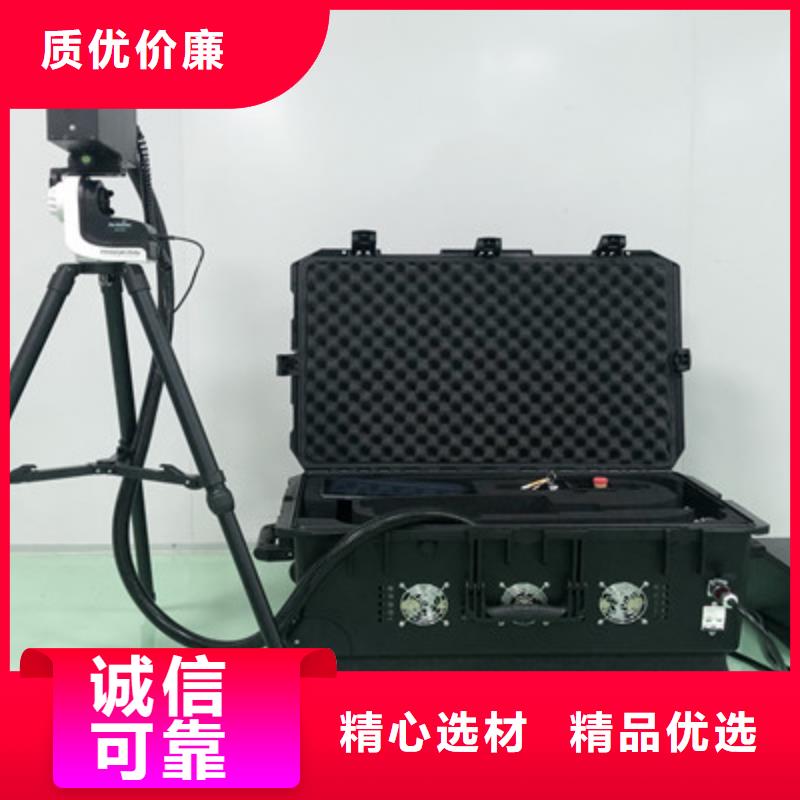

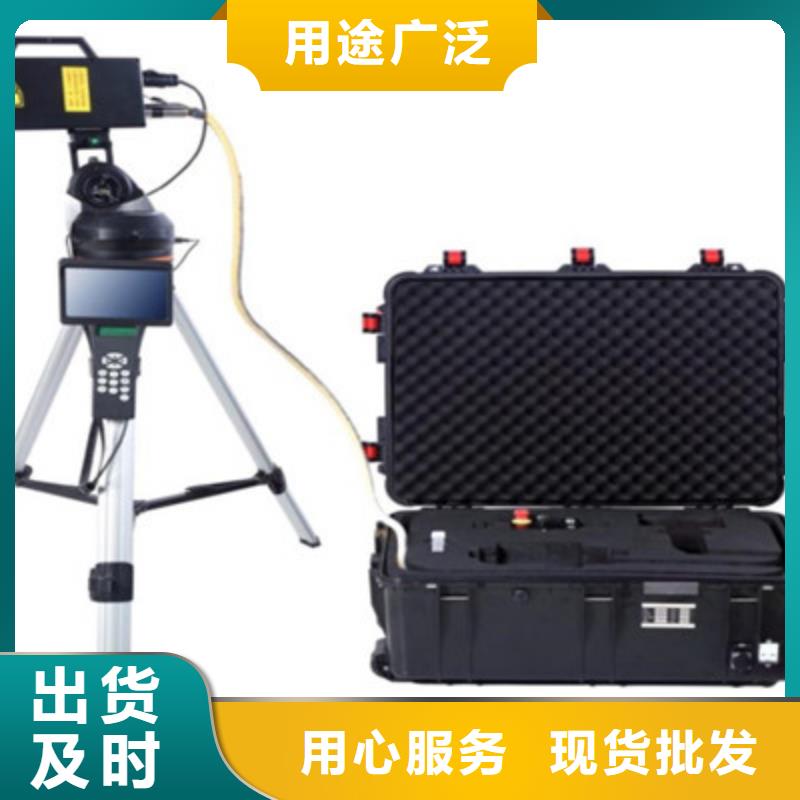

江門清障儀 產品概述該產品可以實現對電網、高鐵觸網等飄掛物的遠程切割、實現帶電非接觸式作業；也可以遠距離樹枝、馬蜂窩等需要的異物。作用對象：風箏、風箏線、魚線、廣告布、氣球、遮陽網、農用地膜、樹枝、各類塑料飄掛物等雜物。2.2產品主要特點本產品裝有人體感應、激光輸出頭搖晃停止出光等措施?？芍貜?fù)定位巡航自動切割，巡航速度可調，定位速度可調，功率輸出可調等。產品體積小，重量輕，便于攜帶和架設（可單人攜帶移動， 單人架設操作），激光光斑可聚焦作業，可適用于各類使用環境，可在鐵路、山區、梯田等各類環境惡劣的場所快速展開作業。2.3產品主要技術參數500W 作用距離 5-200米激光輸出波長 1080nm±5nm連續工作時間 60分鐘聚焦光斑大小 ≤10mm聚焦范圍 0-200 米連續可調遠距攝像機觀瞄 放大倍率≥60 倍，激光光斑十字絲校準瞄準方式 電動快速定位，微調瞄準，瞄準時間≤20s工作環境 0℃-40℃，濕度小于70%供電方式 配48V充電電池供電容量 1900W 外觀尺寸 650*490*310mm 重量 35Kg

<江門>天正華意電氣設備有限公司
江門激光清障儀導線激光清障儀

江門清障儀1信息感謝您選擇青島天正華意電氣的激光清障設備，本使用說明書為您提供重要的，操作使用以及維護方面的信息。為確保操作和產品在 狀態運行，請在使用本產品前仔細閱讀本產品說明書，并遵守本說明提到的注意和警告事項，以確保和妥善使用。 警告： 由于所使用的激光具有較大危險性，激光清障儀只能由經過培訓的專業人員進行操作，并且只能在對目標物進行時使用，否則可能引起人身傷害財物損壞甚至火災等重大危險。 警告： 激光清障儀在工作時，嚴禁在激光路徑上有人員或其他非目標物經過，以免引起人身傷害、物品損壞或火災。警告： 激光清障儀屬于精密光學設備，在運輸和使用中請勿過于暴力，以免造成設備損壞或清障作業能力下降。警告： 光纖鎧纜小彎曲半徑不得小于20cm。注意： 在平板上退出清障系統，必須等待1分鐘以后再關閉激光發射裝置電源！ 1.1激光等級本激光清障設備屬于第4類激光器。本產品發射的激光的中心波長為1080nm，激光輸出頭激光功率 超出200W。直接或者間接的暴露在這樣的光強度下會對眼睛以及皮膚造成傷害。該波長處于中紅外為不可見光，切記不可見光在高功率情況下一樣會對視網膜或者眼角膜造成不可修復的傷害。1.2光學激光輸出端鏡片若有灰塵或者雜物將會導致輸出鏡片損壞或造成激光器內部產生不可修復的損壞。 請在使用激光器之前打開輸出頭的保護帽，仔細檢查玻璃輸出端面的潔凈情況，請勿在玻璃端面有灰塵或者雜物的情況下開啟激光。如果發現有灰塵或者雜物，請選用無塵布或者無塵棉蘸取酒精溶液擦拭至潔凈再啟用激光。1.3電學確保直流供電電壓正常，激光清障設備有效接電，安防環境可靠。

<江門>天正華意電氣設備有限公司

江門清障儀本用戶手冊雖經過真審閱，但紕漏在所難免，如有不明之處，請聯系相應技術或銷售人員。聲明：? 公司保證本產品經過完善的測試和檢驗，在運輸前所有檢測項目均達到書面的質量規格要求。如果在收到產品時發現外包裝和內部有任何損壞，請馬上與我司聯系。? 產品手冊版權歸本公司所有，未經許可不得翻印、抄襲、修改本用戶手冊內容。信息在使用該產品之前，請先閱讀和了解這份用戶手冊并熟悉我們?yōu)槟峁┑男畔ⅰ＿@份用戶手冊提供了重要的產品操作，以及其他信息給您以及所有將來的用戶作參考。為了確保操作和產品的性能，請遵循以下注意和警告事項以及該手冊的其他信息去操作?！癖鞠盗忻}沖光纖激光器是IV級的激光產品。該系列激光器在1080nm或1080nm附近波長范圍內發出不小于200W的激光輻射。避免眼睛和皮膚接觸到光輸出端直接發出或散射出來的輻射?！袂形鹬苯佑^看輸出頭。●此激光器發射光為不可見光，使用時切勿把激光輸出頭朝向有人的地方。●請不要打開機器，因為沒有可供用戶使用的產品零件或配件。所有保養或維修必須返回本公司內進行。激光器分級：本系列激光器屬于IV級激光：激光直接照射一定會對眼睛造成不可修復的傷害，也會造成皮膚灼傷和燒壞物品，某些情況下激光的反射光及散射光也會造成眼睛損害和皮膚灼傷，因此在激光炮工作時禁止在前面放置易反射光的物體（如：鏡子等）。1、標示：2、激光等級： 根據歐洲標準EN 60825-1，條款9，該設備內部激光器?屬于4類激光器?。該產 品發出波波在1064nm或1080nm附近的激光輻射，且由于輸出頭輻射出的平均功率?于50W，會對直接或間接地暴露于這樣的光強度下的眼睛和?膚造成傷害。盡管該輻射不可見，光束仍會對視?膜或眼角膜造成不可恢復的傷害。3、注意事項：

江門清障儀2產品說明2.1產品概述該產品可以實現對電網、高鐵觸網等飄掛物的遠程切割、實現帶電非接觸式作業；也可以遠距離樹枝、馬蜂窩等需要的異物。作用對象：風箏、風箏線、魚線、廣告布、氣球、遮陽網、農用地膜、樹枝、各類塑料飄掛物等雜物。2.2產品主要特點本產品裝有人體感應、激光輸出頭搖晃停止出光等措施?？芍貜?fù)定位巡航自動切割，巡航速度可調，定位速度可調，功率輸出可調等。產品體積小，重量輕，便于攜帶和架設（可單人攜帶移動， 單人架設操作），激光光斑可聚焦作業，可適用于各類使用環境，可在鐵路、山區、梯田等各類環境惡劣的場所快速展開作業。a.將激光清障設備水平放置于合適位置。b.設備上電前測試供電電壓是否處于合適電壓（48V），電源線接觸是否良好。c.在不帶電狀態下將激光器的電源線及控制線電纜接好。d.注意保護好激光出光口，防止灰塵粘附鏡片。e.光纖鎧纜小彎曲半徑不得小于20cm。

江門激光清障儀導線激光清障儀

江門清障儀規范與標準2.1通用部分（1）本采購項目應遵循本技術規范書、有關國際通用標準和規范、中國 標準和規范、行業標準和規范，以及在合同實施期間以上相應標準和規范的修改，以及新頒布的標準和規范。除合同另有規定外，如采用進口或引進技術或合資或合作產品，還應遵守產品原產地、采用的技術合作或支持方的 標準。當上述標準不一致時按本技術規范執行。（2）具體標準和規范見專用部分，如專用部分未單獨列出，則按國際通用、 及行業標準和規范中相應 要求實施。（3）本項目在執行規范、標準要求外，還須遵循采購人的相關管理文件要求。2.2專用部分除采購標準規范和圖紙中要求的技術條件外，賣方還將再次確認以下標準的 版本（以文字形式通知買方），并遵照 標準要求執行，并將 標準通知買方。GB/T 191-1990 包裝儲運圖示標準GB4208-2008 外殼防護等級GB10320-1995 激光設備和設施的電氣GB/T13740-1992 激光輻射發散角測試方法GB/T13741-1992 激光輻射光束直徑測試方法GB/T15313-2008 激光術語GB7247.1-2001 激光產品的第1部分：設備分類、要求和用戶指南GB/Z18461-2001 激光產品的生產者關于激光輻射的檢查清單YY/T0757-2009 人體使用激光束的指南T/CEC 403-2020 輸電線路漂浮異物激光帶電裝備使用導則2.2.1主要功能要求（1）能從地面發射可控激光對高空異物進行遠距離自動切割，實現帶電、遠程、非接觸式作業，具有、快速、可帶電作業的特點，適用于架空線路非金屬異物；設備要求具備智能自動跟蹤瞄準功能，對異物實現快速瞄準、自動切割，具有十字光標瞄準功能，十字光標和激光出光點重合；具有軟件快速校準十字光標的功能。

---
