黑河變壓器容量特性測試儀干式電力變壓器技術參數和要求》《GBT 22072-2008 干式非晶合金鐵心配電變壓器技術參數和要求》《JB/T 3837-2010變壓器類產品型號編制方法》由于變壓器材質測試、容量測試以及特性試驗等都是比較專業的試驗，在試驗測試中，相關設置內容和測試結果項目比較多。而且由于歷史遺留原因，同一測試內容全國各地叫法不一，為了您能更方便對變壓器容量測試和特性測試有一個的了解，特將一些會用到的變壓器試驗術語和定義列在下面。為了保證權威性，一下內容均摘錄自《GB 1094.1-2013》等標準。1、分接在帶分接繞組的變壓器中，該繞組的每一個分接連接均表示該分接的繞組有一個確定的有效匝數，也表示該分接繞組與任何其他繞組不變的繞組間有一確定的匝數比。2、主分接與額定參數相對應的分接。特殊說明，空負載損耗以及空載電流等參數均表示的時被測變壓器處于主分接時的數據(但另指定其他分接時除外)。3、有載分接開關適合于在變壓器勵磁或負載下進行操作的用來改變變壓器繞組分接連接位置的一種裝置。4、無勵磁分接開關適合于只在變壓器無勵磁(與系統隔離)時進行操作的用來改變變壓器繞組分接連接位置的一種裝置5、空載損耗(俗稱：鐵損、鐵芯損耗)當額定頻率下的額定電壓（分接電壓）施加到一個繞組的端子上，其他繞組開路時吸取的有功功率。6、空載電流當額定頻率下的額定電壓(分接電壓)施加到一個繞組的端子上，其他繞組開路時流經該繞組線路端子的電流方均根值。注1：對于三相變壓器，是流經三相端子電流的算數平均值。注2：通常用占該繞組額定電流的百分?jǐn)?shù)來表示。對于多繞組變壓器，是以具有額定容量的那個繞組為基準的。7、負載損耗(又稱：短路損耗；俗稱：銅損)在一對繞組中，當額定電流流經一個繞組的線路端子，且另一繞組短路時在額定頻率及參考溫度下所吸取的有功功率。此時，其他繞組(如果有)應開路。注1：對于雙繞組變壓器，只有一對繞組組合和一個負載損耗值。對于多繞組變壓器，具有與多對繞組組合相對應的多個負載損耗值。整臺變壓器的總負載損耗值與某一指定的繞組負載組合相對應。注2：當繞組組合中兩個繞組的額定容量不同時，其負載損耗以額定容量小的那個繞組中的額定電流為基準，而且應指出參考容量。

<黑河>天正華意電氣設備有限公司

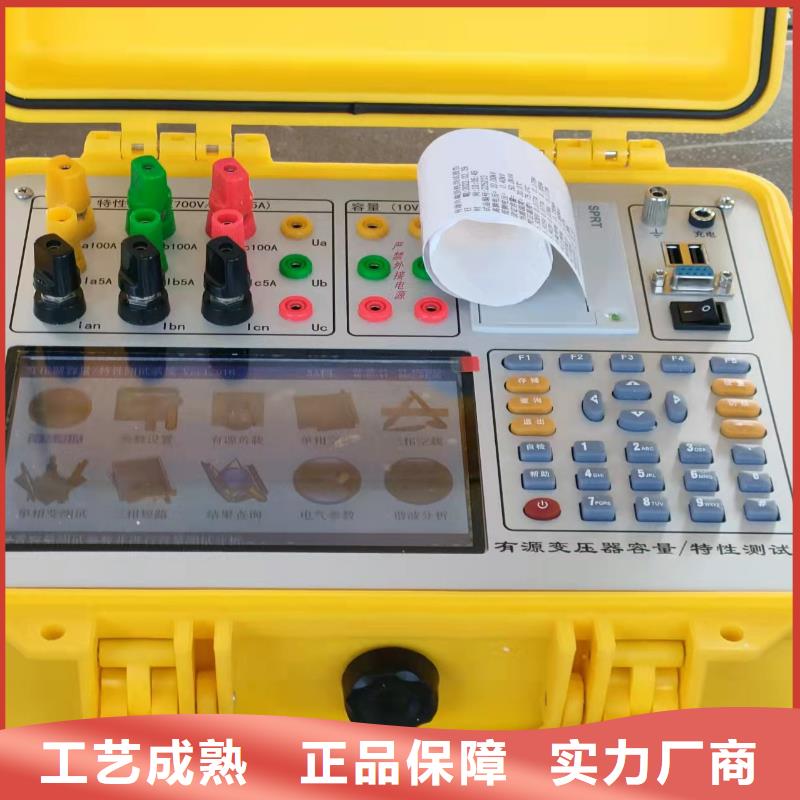

黑河變壓器容量特性測試儀技術參數1、內置電源輸出范圍電壓：0～10V電流：0～10A2、特性通道測試量程及精度電壓量程：AC 750V。精度，±0.2％（F.S）±1個字電流量程：AC 100A。精度，±0.2％（F.S）±1個字3、直阻測試量程0.001Ω-0.1Ω （10A）0.03Ω-1Ω （5A）0.06Ω-5Ω （1A）0.1Ω-50Ω （200mA）0.3Ω-200Ω （40mA）100Ω-100kΩ （0.1） ±1.0％（F.S）（0.02＜CosΦ＜0.1）空（負）載損耗測量：±2％（0.1≤CosΦ≤1）7、變壓器容量測試范圍6.3~125000KVA8、工作溫度-20℃～＋60℃9、充電器電源要求市電 AC160V～265V10、絕緣度⑴、容量測試、電壓、電流輸入點對機殼的絕緣電阻≥100MΩ⑵、充電電源輸入對機殼之間承受工頻2KV（有效值），測試時長1分鐘11、體積40cm×30cm×19cm12、重量5㎏ 四、界面及功能介紹1、操作面板示意圖本儀器操作面板如圖一所示：包括打印機、液晶屏、容量測試接線孔、特性測試接線柱、變比測試接線孔、直阻測試接線柱以及數據上傳通訊接口等。圖一 操作面板布置示意圖2、主菜單打開電源開關后，自動進入進入主菜單界面（圖二）。主菜單中主要包括：“容量測試”、“特性測試”、“直阻測試”、“材質分析”、“數據管理”、“系統設置”等六項。用戶觸摸屏直接選定所需功能進入

黑河干式變壓器綜合分析儀

黑河變壓器容量特性測試儀各項參數的具體說明如下：?電流檔位：電流量程的選擇，包括5A和100A兩檔。?PT變比：當被測電壓超過本儀器的電壓測量范圍時，需要外接電壓、電流互感器擴展量程進行電壓、電流的測試。此時需要根據外接電壓互感器的變比值進行此參數的設置。例如：采用10kV/400V時，設置為25。?CT變比：當被測電壓或電流超過本儀器的測量范圍時，需要外接電壓、電流互感器擴展量程進行測試。此時需要根據外接電流互感器的變比值進行此參數的設置。例如：采用100A/10A的電流互感器時，設置為10。?高額定電壓：被測變壓器的高壓側額定電壓，單位kV；?低額定電壓：被測變壓器的低壓側額定電壓，單位kV；?高壓直阻：被測變壓器的高壓側繞組的直阻值，取3個線電阻平均值；?低壓直阻：被測變壓器的低壓側繞組的直阻值，取3個線電阻平均值；?校正指數：數值決定于鐵芯硅鋼片種類，熱軋的取1.8，冷軋的取1.9~2。?當前溫度：當前溫度：輸入當前的被測變壓器的本體溫度；?校正溫度：用于對測試結果做溫度校正，國標要求變壓器的短路損耗應在溫度為75℃（針對油浸式變壓器，干變根據不同要求分別為100℃、120℃、145℃）時進行，因此當前溫度的準確直接影響容量的判斷結果。?試品類型：指變壓器的不同類型。包括：國標油浸式配電變壓器（S7-S25）、國標干式配電變壓器（13標準SCB9-13）、國標干式配電變壓器（20標準SCB12/14/18/15/17/19）、單相變壓器、非標準變壓器五種選項。注意在測試非標類型和干式變壓器時，需要輸入被測變壓器的阻抗電壓。?設定容量：被測變壓器的額定容量值，單位kVA；接線方式：指被測變壓器的內部接線方式（即聯結組別）

<黑河>天正華意電氣設備有限公司 黑河干式變壓器綜合分析儀

黑河變壓器容量特性測試儀單相電源空載測試CA相測完 單相電源空載測試終計算結果測量完畢，單擊“完成”鍵，將三相的測量結果計算后，綜合顯示。顯示的結果分別包括三相各自的測試電壓以及校正后的三相空載電流和空載損耗。此外，系統還會根據所測得的空載損耗，推測所測變壓器的性能水平代號，供工作人員參考。此時，單擊“保存”即可保存相關數據。4.2 負載損耗測試在特性界面選定“負載測試”項，進入負載測試設置界面。空載測試是需要外配交流電源（包括升壓、調壓設備）的測試。“負載測試”與“空載測試”的各個界面和各項操作基本相似。下面只詳細描述一下不同之處，相同之處不再重復負載測試參數設置界面4.2.1負載損耗測試參數設置進行負載測試前，需要設定一些必要的參數。一次電壓：進行變壓器測試之前，需要正確輸入變壓器的工作電壓，該項為變壓器的一次額定電壓值。單位為kV。當前溫度：該值用于將測試到的負載損耗校正到標準負載試驗條件（如75℃）下負載損耗的校正公式為，其中K代表電阻溫度系數。其算法為式中t為測試時的實際溫度。阻抗電壓的溫度校正公式為式中代表當前溫度下實際測得的阻抗電壓百分比，代表當前溫度下的實際測得的負載損耗，表示被測變壓器的實際額定容量。請用紅外測溫儀測量被測變壓器的當前溫度。標稱容量：即為被試變壓器的額定容量；校正溫度：正如“當前溫度”項中提到的，負載損耗實驗需要將結果進行校對，校對到統一的溫度范圍，此處即為那個統一的溫度范圍。一般油浸式變壓器的校正溫度為75℃，而干式變壓器則有多種不同的校正溫度。聯接組別：選擇被測變壓器的實際聯接組別。電壓變比，當所測量的電壓值超過本儀器本身量程后，用戶可以外擴電壓互感器，進行量程擴展。此參數為外擴電壓互感器的變比值（如：10kV/0.1kV的電壓互感器，應輸入100）。

黑河變壓器容量特性測試儀容量測試判別結果，包括：實際的三相測試電壓值、三相電流值、三相功率值，當前測試條件下實測的短路損耗（負載損耗）總和數值、判定的變壓器參數下國標規定的短路損耗數值、校正到額定試驗條件下的短路損耗數值、校正后的短路損耗數值與國標參數下短路損耗值的百分?jǐn)?shù)誤差。當前條件下實測阻抗電壓數值、判定的國標阻抗電壓數值、判定容量、實測容量、判定型式和變壓器的實測阻抗；如果在判定容量顯示為“No type”說明實測容量值在兩相鄰容量之間，無法歸檔；如果判定型式顯示為“no”說明變壓器的型式也在兩種型式之間，無法歸檔。顯示屏下一行仍為提示行，圖六中可見，提示行提示操作人員下一步有三種可選擇的操作，可選擇保存將測試結果保存到內部存儲器中、打印將測試結果通過打印機打印出來選擇取消退出當前的測試界面返回到主界面；當結果中短路損耗超標時儀器會提示“損耗異常”，說明所輸入的形式不正確。

黑河干式變壓器綜合分析儀

黑河變壓器容量特性測試儀變壓器材質分析儀（觸摸屏版）是我公司研發人員在原我司變壓器容量測試儀基礎上升級而成。延續了我司原儀器的體積小巧、操作簡單、使用方便等優點，并升級了內部處理器、數據采集系統、國標數據，使儀器可用范圍更寬，測試精度更高。本儀器包含了變壓器容量、變壓器空載損耗、變壓器負載損耗以及其代號水平判定等功能。儀器內部自帶能可充電電池，無需外接電源即可工作。電池一次完全充電可連續測量100臺套以上的變壓器。此外，儀器內可提供三相精密50Hz正弦波交流測試電源，在測量變壓器容量及變壓器負載損耗時不需要外接三相測試電源及調壓器、升流器等輔助設備，從而大大提高了您的工作效率。本儀器為多功能測量?jī)x器，相當于往常四種測試儀器：即有源變壓器容量測試儀＋變壓器特性參數測試儀＋變壓器直流電阻測試儀＋變壓器材質分析儀。它可對多種變壓器的材質、容量、型式、空載電流、空載損耗、負載損耗、阻抗電壓、直流電阻等一系列工頻參數進行精密的測量。本產品具有體積小、重量輕、測量準確度高、穩定性好、操作簡單等諸多優點。完全可以取代以往利用多表法測量變壓器損耗和容量的方法，接線更簡單，測試、記錄更方便，使您的工作效率得到了大幅度的。

<黑河>天正華意電氣設備有限公司

黑河變壓器容量特性測試儀液晶界面液晶顯示界面主要有十一屏，包括主菜單和十個功能界面，下面分別加以詳細介紹。1、主菜單界面儀器開機即進入主菜單，界面如圖3所示：圖3、主菜單界面主菜單共有十個可選項，分別為：容量測試、參數設置、有源負載、單相空載、三相空載、單相變測試、三相短路、結果查詢、電氣參數、諧波分析。當光標指向哪一個功能選項時，哪個選項就變?yōu)榉瓷@示，可見圖四界面中選中項為‘容量測試’功能，按上下左右鍵可改變光標指向的選項。此時，按‘’確定鍵進入選中的功能顯示屏。下端為提示行，顯示當前的日期時間、內部電池的電壓幅值和剩余電量百分比，從而可以及時掌握儀器的電池電量情況，了解儀器是否要充電避免沒有及時充電而在現場無法正常工作的情況。各功能選項的用途分別為：?容量測試：用來測量變壓器的容量值。?參數設置：用來對變壓器空負載試驗的必要的參數進行設置。?有源負載：用儀器內部電源來進行變壓器的短路試驗，無需其他輔助設備。?單相空載：使用單相電源進行三相變壓器的空載試驗；在現場三相電源一般不容易滿足要求，我公司獨創了一種單相電源對三相變壓器進行空載試驗的方法。針對Y/Yn0的配電變壓器，只需要單相市電（交流220V）即可進行空載試驗。?三相空載：使用外接的三相電源進行變壓器的空載試驗。?單相變測試：外接電源測試單相變壓器的空負載、三相變的零序阻抗。?三相短路：使用外接的三相電源進行變壓器的短路試驗。?結果查詢：查看已保存的測試結果記錄。同時可將儀器內部保存的測試記錄上傳到后臺管理計算機，方便用戶進行測試結果的管理。?電氣參數：用來進行各種電參量的測量，包括：波形顯示、矢量分析、實時數據。?諧波分析：用來檢測試驗電源的諧波含量。

黑河變壓器容量特性測試儀變壓器用戶：此項為拼音中文輸入，可以多輸入7個中文漢字，進入該項輸入后，儀器自動調出中文拼音輸入法，先選拼音，“確定”拼音后，再選擇漢字。本項主要是將被測變壓器的用戶錄入，方便檔案管理。測試員：此項為拼音中文輸入，可以多輸入7個中文漢字，進入該項輸入后，儀器自動調出中文拼音輸入法，先選拼音，“確定”拼音后，再選擇漢字。本項內容是為了方便測試檔案的存檔、查閱。當您輸入正確數據后，即可單擊“確定”鍵進入”空載測試方式選擇”界面(如圖七)。單擊“退出”鍵，即可退出該界面。根據實際需要，選擇對應的測試方式即可。具體接線方法參見后面的具體說明。圖七 空載測試方式選擇界面4.1.2三瓦特法空載測試三瓦特法空載測試，是指采用三相四線的模式將電源、本儀器、待測試變壓器連接起來進行的空載測試。其測試過程中反映的中間數據，可以作為變壓器各相鐵芯、繞組的參考數據。圖八-1 三瓦特法空載測試中 圖八-2 三瓦特法空載測試結果三瓦特法空載測試如圖八-1、圖八-2。將顯示a、b、c三相的電壓(Ua、Ub、Uc)、電流(Ia、Ib、Ic)、有功損耗(Pa、Pb、Pc)、Uab、Ubc、Uca等參數。測試結果項有：校正后的空載電流(校Io)、空載損耗(校Po)和根據空載損耗推定的變壓器性能水平代號以及其國標損耗。同樣，單擊“打印”鍵，即可打印相關數據。單擊“保存”即可保存相關數據。做三相空載試驗時，當輸入的電壓達到被測變壓器的額定電壓時，本儀器將自動鎖存測試結果。一旦測試結果鎖存，就可以將測試電源停掉。輸入電壓未達到被測變壓器的額定電壓時，可以通過單擊“鎖存”鍵，實現測試數據的鎖存。

黑河干式變壓器綜合分析儀

黑河變壓器容量特性測試儀容量測試參量設置界面在選中‘容量測試’功能時，進入容量測試參量設置屏。如圖4所示：圖4、容量參數設置容量測試設置屏可見，項目有：試品編號、設置日期、設置時間、當前溫度、阻抗電壓、高額電壓、試品類型、分接檔位、聯結組別、參比容量、界面風格。顯示屏下一行為開始測試，當手形指針指到此項目時按確定即開始測試。各項參數的含義和作用如下：?試品編號：為了區分所測試的變壓器，人為的為其編號（共6位數，可為0~9數字或26個英文字母），以便在查閱時不會將幾組結果混淆。?設置日期：用來對日期進行設置，調整當前顯示的年、月、日。?設置時間：用來對時間進行設置，調整當前顯示的時、分、秒。?當前溫度：輸入當前的被測變壓器的本體溫度，用于對測試結果做溫度校正，因容量判斷主要的依據為變壓器的短路試驗的數據包括阻抗電壓和短路損耗，根據我們所測出的實際數據，按要求校正到額定條件時的短路損耗數值，再查表得到被試變壓器的實際容量；首先是非額定電流的校正，同時國標要求變壓器的短路損耗應在環境溫度為75℃（針對油浸式變壓器，干變根據不同要求分別為100℃、120℃、145℃）時進行，當前溫度的準確直接影響容量的判斷結果。?阻抗電壓：當測試非標變壓器時，需輸入此項參數，才可測出實際容量。?高額電壓：指被試變壓器施壓側的額定電壓值。用于區別不同電壓等級的變壓器；相同容量、不同電壓等級變壓器的短路試驗參數值是不同的；要做到準確判斷，就必須輸入被試變壓器的高壓側額定電壓。?試品類型：指變壓器的不同類型。包括：國標油浸式配電變壓器、國標干式配電變壓器（13標準）、國標干式配電變壓器（20標準）、單相變壓器、非標準變壓器五種選項。注意在測試非標類型和干式變壓器時，需要輸入被測變壓器的阻抗電壓；注意：當需要進行單相和三相空載試驗進行變壓器的型式判定時，在此必須將此參數設置正確，否則判定型式會混亂。?分接檔位：指變壓器分接開關當前位置；配變通常都有三個分接位置，通常在2分接測量，如果分接位置不在標準檔位，而又不愿改變分接位置，必須輸入當前的正確位置。

---
