畢節手持式光數字測試儀而繼電保護測試儀在大電流輸出時只能維持10秒，并且大電流通過滑動電阻器因發熱其阻值發生變化，所以單路電流的帶負載（純阻性）能力，只能測出一個大概值，單路電流、電壓帶感性（容性）負載能力，基本不做。全功能程控電子負載能很好的解決上述問題：既可用于交流電流、電壓的負載，也可用于直流電流、電壓的負載。負載為純阻性的，阻值的改變是通過場效應管控制極的電壓來實現，避免像普通電阻那樣，因通過電流發熱而導致阻值發生改變。用戶可通過上位機軟件地調節負載電阻的大小。單路帶載（純阻性）能力測試：通過上位機調節負載，利用主設備（TH66/THU66）測量流過負載的電流值和負載兩端間的電壓值，實時監測電流或電壓的誤差和總畸變率不超出合格范圍時，根據P＝UI計算負載消耗功率，即為帶載能力利用三相電流同時帶0.4Ω，三相電壓同時帶300Ω測試上述b功能；利用三相電壓100V同時帶4uF電容、三相電流20A同時帶1.3mH電感測試上述c功能。全自動跨接線：通常單路電流帶載能力測試，需要分別把電流表和電流負載分別接入六路電流回路中、電壓表并聯負載兩端；單路電壓帶載能力測試需要分別把電流表和電壓負載接入六路電壓回路中，這些工作需要檢定人員通過換接線來完成，麻煩且易出錯，本裝置內設計了自動跨接線電路，根據測試項目程序自動完成上述工作。

<畢節>天正華意電氣設備有限公司

畢節手持式光數字測試儀光數字繼電保護測試儀可測試的保護，輸入的電壓、電流可以是模擬小信號，也可以是純數字量（IEC61850-9-1/2、FT3），還可以是它們的混合方式；而跳、合閘等狀態量采用GOOSE傳遞、開入開出硬接點連接或混合方式。系統還可以選配功放接口模塊外接本公司的數字仿真功率放大器輸出二次模擬量，既能滿足“傳統PT/CT＋合并單元”采樣模式數字化保護、自動裝置和儀器儀表的參數整定和測試，又能用于傳統模擬保護及自動裝置的參數整定和測試。3、技術參數及性能指標3.1采樣值報文收發多可收發6×4 組IEC 61850-9-1、IEC 61850-9-2/LE SMV采樣值報文，每組SMV報文端口及通道屬性可配置；多可收發6 組IEC60044-7/8（即FT3）采樣值報文，端口、傳輸速率等通信參數可配置；每組IEC61850-9-1 SMV可支持標準的12個SMV數據通道或擴展的可配置多達32個SMV數據通道；每組IEC61850-9-2 SMV可配置多達64個SMV數據通道；每組FT3可支持標準幀即12個SMV數據通道或國網的擴展幀即22個SMV數據通道； 采樣率和ASDU數可設置，每幀1-8個ASDU數，采樣率每周256 點即12800Hz；數據幀發送間隔穩定均勻，離散度偏差≤±1μS可達。SMV各通道輸出同步性≤100μS；多可映射到2組共12路電流、電壓量；3.2 GOOSE 報文接收支持接收6×2組GOOSE 報文；每組GOOSE 報文支持256 個GOOSE 數據；每組GOOSE 報文的GOOSE 數據格式可設置，支持全部TDL；每組GOOSE 報文接收端口及通道屬性可配置；多可映射到8路開入量信息；3.3 GOOSE 報文發送支持發送6×4組GOOSE 報文；每組GOOSE 報文支持256 個GOOSE 數據；每組GOOSE 報文的GOOSE 數據格式可設置，支持全部TDL；每組GOOSE 報文發送端口和發送間隔等通道屬性可配置；

畢節手持式光數字測試儀定制服務：為了滿足客戶（特別是保護廠家）對不用應用的需求，我們還為客戶提供貼心的軟件定制服務！1.4 產品面板圖1 TH-8508智能變電站光數字測試儀面板圖示 1.5 外圍接口圖2 TH-8508智能變電站光數字測試儀頂部圖示接口標簽類型接口方式功能描述NET電以太網口RJ-45，10M/100M自適應USBUSB接口USB2.0USB存儲設備接入SYN同步接口SCIRIG-B或PPS接入S1/2光纖串口SC，850nm，2M～10MIEC60044-7/8 FT3幀報文收發ETH1/2光以太網口SC，1310nm，100MIEC618650 SV/GS 報文收發指示燈電源/充電LED紅-充電；綠-電量滿通訊狀態LED綠-閃爍，有數據；黑-無數據圖3 TH-8508智能變電站光數字測試儀頂部圖示接口標簽類型接口方式功能描述NET電以太網口RJ-45，100/1000M根據插入的光纖模塊類型自動識別USBUSB接口USB2.0USB存儲設備接入SYN同步接口STIRIG-B或PPS接入S1光纖串口ST，850nm，2M～10MIEC60044-7/8 FT3幀報文收發ETH1/2/3光以太網口LC，1310nm/850，100/1000MIEC618650 SV/GS 報文收發開關量9針插頭開入：空接點或帶電位檢測；開出：高速開出。開入開出硬接點指示燈電源/充電LED紅-充電；綠-電量滿通訊狀態LED綠-閃爍，有數據；黑-無數據圖4 TH-8508智能變電站光數字測試儀底部圖示電源適配器參數型號：XC-04230輸入：100V～240VAC50/60Hz2.0A Max輸出：4.2V，3.0A指示燈：紅燈——正在充電綠燈——未工作或充滿不亮——無外部供電或損壞充電結束后請把及時將電源適配器拔出電源插座，以節省能源。1、如果電源適配器損壞，請嚴格遵循萬用表充電設備要求參數采購新的電源適配器，不能隨意混用，以防損壞萬用表。

<畢節>天正華意電氣設備有限公司
反時限單相繼電保護測試儀批發 <畢節>天正華意電氣設備有限公司

畢節手持式光數字測試儀常規的保護測試功能包括：1、繼電器：測試電壓電流、中間、時間、功率方向、同期、頻率、阻抗、過流等各類繼電器。2、差動試驗：測試比例制動、諧波制動、直流助磁、速斷、電鐵變差動等原理構成的差動保護。3、故障模擬：簡單故障模擬、多態模擬、系統振蕩、故障再現、高級仿真。4、阻抗特性：測試阻抗圓、四邊形、精工電壓、精工電流、動作、記憶等阻抗特性。5、線路保護：距離保護定值校驗、零序電流定值校驗、工頻變化量距離定值校驗、整組傳動試驗、成套微機保護定值校驗和時間特性。6、程控電源：電源發生器、諧波發生器、三角波、方波發生器、地鐵直流保護。7、自動裝置與表計：同期裝置、毫秒計、功率表、快切裝置、備自投。5、主要特點a. 采用了包括先進的軍用通訊處理器和通訊專用嵌入式技術在內的多項高新技術，“基于PCI總線的MCU＋FPGA＋DSP架構”保證系統的實時性能、運算能力、通訊速度和穩定可靠。b. 采用MCU片內微總線網絡接口結合FPGA網絡及串行通信協處理插件的SMV報文傳輸技術，保證光網口和光串口的SMV輸出高速可靠，數據幀發送間隔穩定均勻，離散度偏差≤±1μS可達，遠超 保護“不依賴外部時鐘同步采樣”對SMV離散度的要求。c. 提供多達6對光網口和7個光串口，以獨特的光網口動態復用技術在每對光網口均可支持多達10組IEC 61850-9-1/2 SMV、GOOSE報文混合收發，每個光串口可配置1組FT3 SMV收發，完全滿足保護“直采直跳”、“保護就地化”、“雙采樣”等國網新標準對保護測試的需求。d. 具有針對數字保護測試特殊需要而精心設計的特色功能：

畢節手持式光數字測試儀 測試配置按下圖所示，設置測試用例：測試模式——Goose發出硬開入接回響應時間測試勾選“開出量1或2”，設置默認狀態及變位時刻（翻轉時間），并下拉選擇接回的硬開入（A或B），作為測試分析判據。設置測試次數及間隔時間，開始測試。測試結果分析：測試完成后，自動分析測試結果，并計算小值、值及平均值。2.11.2 模式二：硬開出接點開出—Goose訂閱測量智能終端開入采集回路響應時間。TH-8508給智能終端開入遙信，測量智能終端收到硬接點開入與發出Goose報文的時間差。應＜10ms(不含消抖時間)。測試設置：1、報文配置選取相應保護裝置訂閱的斷路器分/合位置Goose報文（或智能裝置發布的斷路器分/合位置Goose報文），添加到系統設置的Goose訂閱組中；將Goose報文中的斷路器分/合通道關聯到變量“開入E”；確保變量“開出1或2”沒有在Goose發布報文中被關聯；2、測試配置選擇“硬開出發出Goose接回響應時間測試”模式；在“開出量設置（硬開出變位通道設置）”中使能測變量開出1—對應斷路器分/合位置；在“測試儀自接回”列的單元格，下拉選擇實際接線的硬開入接點A；在“Goose訂閱接回”列的單元格，下拉選擇Goose訂閱報文中關聯到斷路器分/合位置通道的變量“開入E”；設置好測試次數、測試間隔時間以及被測裝置的硬開入消抖時間值；開始測試；測試結果分析：測試完成后，自動分析測試結果，并計算小值、值及平均值。

<畢節>天正華意電氣設備有限公司

畢節手持式光數字測試儀本產品調試接口采用MINI USB接口數據線，不能用作充電接口，以防損壞儀器。操作方面的性?在您使用儀器之前，請務必詳加閱讀本手冊所提供的相關信息。?在使用過程中，請注意拿穩儀器，防止跌落損壞。?連接光纖尾纖到儀器頂部的光纖通訊接口時，請按照卡口位置插入，不要過于用力以防止損壞光纖通訊接口。?灰塵、濕氣以及劇烈的溫度變化都會影響主板的使用壽命，因此請盡量避免將儀器放置這些地方，并做好防水工作。請勿將儀器放放置或存儲在在容易被摔落或可能被其它重物壓擠的地方。?在你工作完成后，請確保將儀器頂部的光纖通訊接口的封蓋擋板合上，以防止因為灰塵或異物阻塞或損壞光纖通訊接口。?若在本產品的使用上有任何技術性問題，請和經過檢定或有經驗的技術人員聯絡。關于這本用戶手冊產品用戶手冊包含了所有當您在使用TH-8508系列光數字測試儀時所需要用到的信息。TH-8508系列光數字測試儀通俗叫法包含以下名稱：智能變電站光數字測試儀“光數字測試儀 萬用表”、“手持式報文分析儀”、“手持式繼電保護測試儀”，用戶手冊中統一簡稱為“光數字萬用表”。用戶手冊的編排方式用戶手冊有以下幾個章節所組成：章：產品介紹您可以通過本章節了解 TH-8508系列產品的硬件特性和外觀特征。

<畢節>天正華意電氣設備有限公司

畢節手持式光數字測試儀為現場故障診斷提供快捷幫助；?支持幅值、相位、頻率、阻抗、向量、序量、功率按照手動或自動的方式進行試驗，并且支持按照遞變、滑差、綜合的方式進行自動變化試驗；?支持虛端子圖形化顯示功能，數據流向清晰明了；?支持FT3、FT3擴展及DL/T 282報文輸出，并且支持2M/4M/6M/8M/10M波特率UART編碼及5M/10M/20M 曼切斯特編碼；?支持故障仿真和PCAP、COMTRADE格式數據回放功能；?具備MMS定值讀寫功能，可讀寫智能IED設備定值等配置信息；?具備同步觸發功能，支持GPS/BD對時，也支持IRIG-B、PPS及IEEE1588(PTP)對時方式并可支持對外輸出IRIG-B、PPS及IEEE1588(PTP)授時信號；?支持同時輸出8路授時信號；?具有強大的異常報文模擬功能，可模擬采樣序號異常、品質異常、發送頻率抖動、延時異常、丟包、超大報文幀、失步、重復報文、序號跳變、檢修模式、狀態虛變、報文超時、報文中斷、stnum跳變、sqnum跳變等測試；?開入量為有源、無源自適應接點，自動識別輸入類型和輸入電壓；?支持單纖發送、單纖接收；?配備模擬量小信號接口，提供12路0-7V交流電壓的模擬量小信號輸入及輸出；?配備10.4寸高分辨率顯示屏，支持觸摸操作；?配備WIFI模塊及4G模塊，支持遠程測試功能；?獨立可調直流電源 設有一路大功率110V 或 220V專用直流電源輸出。 ?接口完整 裝置面板上有自帶鍵盤和鼠標，單機能進行完整操作。裝置帶有USB口和網口，可與PC機通信進行操作，可外接打印機、鍵盤、鼠標、U盤等。?內置GPS 裝置自帶GPS接口，可實現雙機同步測試，可進行光纖縱聯差動保護試驗。?

反時限單相繼電保護測試儀批發 <畢節>天正華意電氣設備有限公司

畢節手持式光數字測試儀 狀態序列開始/停止F1，啟動或停止測試輸出；新增F2，在狀態列表添加新的輸出狀態；修改F3，編輯選中狀態的輸出參數與切換條件；刪除F4，刪除選中狀態；結果F5，切換到測試結果分析畫面；配置F6，SV/GS發送與接收報文定義；狀態選擇上、下鍵；狀態使能OK鍵勾選——輸出不勾選——不輸出2.4.1 新增/修改狀態短路IUabc/Iabc進行短路計算；短路IIUxyz/Ixyz進行短路計算；切換方式狀態切換/結束條件定義；開出狀態中開出1-8輸出狀態定義；確定確認新增或修改狀態生效；取消取消新增或修改狀態；2.4.2 短路計算按照設定的短路參數進行短路計算，控制采樣值輸出量；故障類型：單相接地短路、相間短路、相間接地短路、三相短路；空載態——輸出額定電壓電流跳閘態——按PT安裝位置定義跳閘后的相電壓；故障方向：正/反向短路計算模型：電流恒定、電壓恒定、系統阻抗恒定CT指向：指向線路、指向母線PT安裝位置：線路側、母線側負荷電流/功角：設定系統正常運行時的負荷電流幅值與相位短路電流/電壓：設定采用電流/電壓恒定計算模式時，保護安裝處的故障電流/電壓；短路阻抗/阻抗角：設定線路正序短路阻抗及阻抗角；同短路電阻/電抗。短路電阻/電抗：設定線路正序短路電阻及電抗；同短路阻抗/阻抗角。零序補償公式/系數：設定線路零序補償計算公式及系數；系統阻抗/阻抗角：系統阻抗恒定時有效，設定系統正序阻抗/阻抗角系統阻抗補償Ks:系統阻抗恒定時有效，設定系統零序補償系數；

畢節手持式光數字測試儀4英寸大屏幕800×600高亮真彩LED工業用液晶屏；筆記本電腦專用觸控板；精心設計的專有設計觸摸鍵盤；USB接口2個，可外接鍵盤、鼠標、U盤等USB設備。3.12 輸入電源輸入電壓范圍：165VAC~265VAC 200VDC~360VDC；標準輸入電壓：220VAC 50HZ電流：0.5A（Max）。3.13 箱體尺寸與重量全鋁合金擠壓型材標準機箱280×363.5×175mm（W×H×D）；重量：約9kg 。4、測試軟件功能 光數字繼電保護測試儀和傳統模擬輸出繼保儀測試方法相同，主要的區別是和保護裝置的信息交互接口發生了變化。配套測試軟件仍是我公司模擬輸出繼保儀的測試軟件HD_DPTS，功能強大、成熟可靠、使用方便。軟件界面及其操作方法不變，測試時需先對SMV及GOOSE 接口進行數字保護試驗配置，便能方便地完成所有測試項目。提供了針對數字保護測試特殊需要而精心設計的特色功能：1、SMV及GOOSE 接口配置：a. 導入SCL配置文件自動配置；b. 導入PCAP網絡報文文件自動配置；c. 偵測接收相關IED輸出的SMV及GOOSE報文并解析配置信息；d. 手動自行輸入修改配置。2、SMV及GOOSE報文丟幀、錯時錯序、失步、品質異常、數據畸變等報文異常模擬測試功能；3、SMV報文均勻性偏差模擬測試功能；4、測試中斷期間的SMV及GOOSE報文鏈路保持功能；5、PCAP網絡報文文件SMV采樣數據故障回放功能

<畢節>天正華意電氣設備有限公司

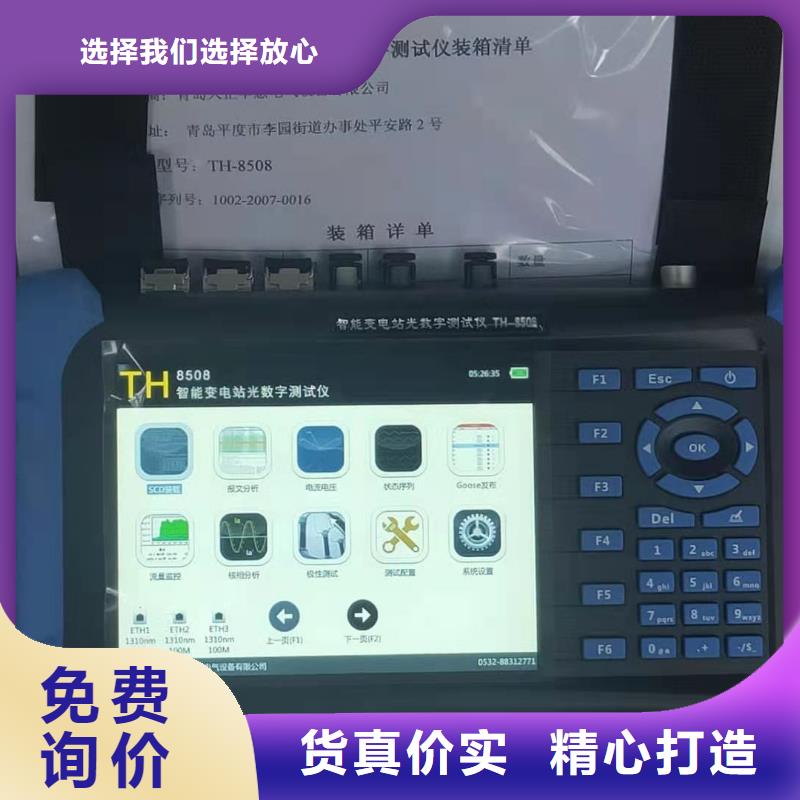

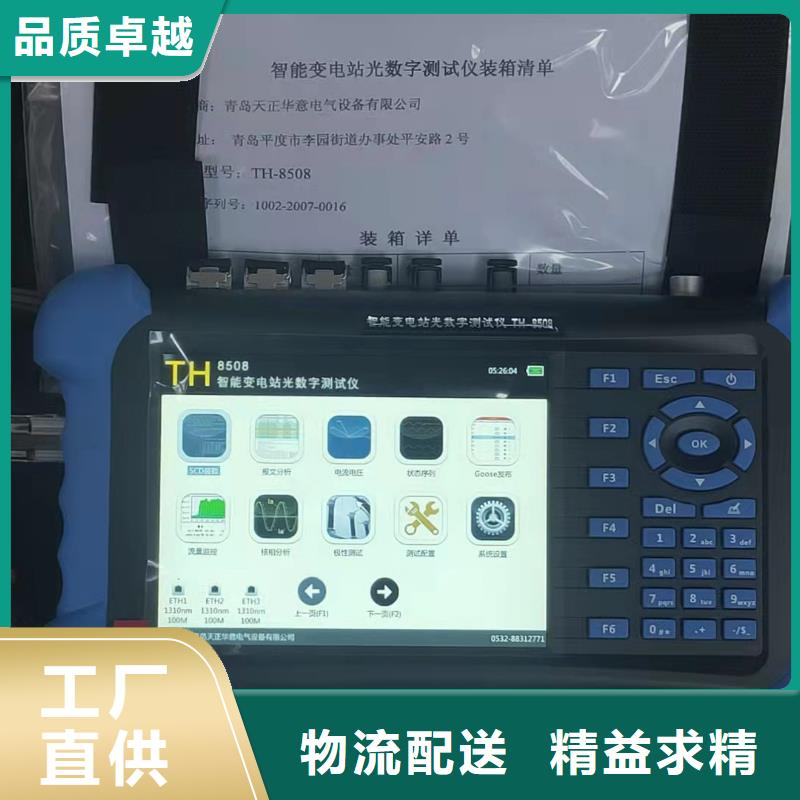

畢節手持式光數字測試儀主機TH-8508智能變電站光數字測試儀充電器1×DC4.2V，3.0AU盤1×Kingston，4.0G測試線材不同型號配置的測試線材不同，以裝箱清單為準相關文件1×用戶手冊1×裝箱清單1×產品合格證1×產品保修卡包裝箱1×鋁制外包裝箱，手提式若以上列出的任何一項配件有損壞或是短缺，請盡快與您的經銷商聯系。1.3 產品特色?采用5.7吋真彩液晶顯示屏，640px×480px，支持觸摸屏＋鍵盤操控模式； 可模擬合并單元（MU）輸出IEC61850-9-1/2光數字報文，對光數字繼電保護裝置進行測試；?可模擬光電互感器輸出FT3報文，對FT3輸入的合并單元進行測試；?支持SCL文件（SCD、ICD、CID等）導入以提取需要的裝置實例配置信息，完成測試配置；?支持網絡報文偵聽，并自動與SCL文件進行匹配，對不相符的項目進行標記；?支持電壓電流輸出測試，6路電壓6路電流可映射至多個采樣值控制塊輸出；?支持狀態序列輸出測試，并具有短路故障計算功能；?支持B碼觸發輸出采樣值，可實現多機同步輸出測試；?光串口IEC60044-8報文傳輸速率2.0Mbps～10.0Mbps可選；?支持SV報文輸出時間均勻性、額定延時監測；?支持光口數據流量監測；?支持GOOSE發送機制監測；?具有光數字SV控制塊的極性校核功能和核相功能；?具有光口數據轉發功能，可用于串行偵測報文；?支持單纖網絡連接（無Link模式），光口數據鏡像、轉發、回環等；?支持SV、GOOSE及IEEE1588報文監測，支持波形、幅值、相位、頻率、諧波、離散度、異常報文、變位記錄等數據呈現方式；?支持SV報文重采樣；?內置11000mAh可充電鋰電池供電，連續工作時長≥5小時。專業版本TH-8508智能變電站光數字測試儀機型支持以下測試：支持光網口模塊熱拔插，實現100M/1000M光模塊切換；支持交換機VLAN測試；光功率測量；支持智能終端SOE響應時間測試；后續將支持更多的測試，我們將及時為您提供免費軟件升級服務。

畢節手持式光數字測試儀智能變電站光數字繼電保護測試儀青島天正華意電氣設備有限公司本智能變電站光數字繼電保護測試儀是依據《DL/T 624-2010 繼電保護微機型試驗裝置技術條件》相關的技術規范設計，同時基于IEC61850通信標準體系，采用先進計算機技術實現的繼電保護試驗裝置。本產品基于強大的PowerPC平臺，采用模塊化的開發方式，體積小、重量輕，可實現對合并單元、繼電保護裝置、測控裝置、智能終端 的功能和性能測試，適用于變電站、各類科研單位及設備制造企業。技術特點?支持智能測試模板編輯，測試過程中可任意添加測試項目，并保存為可重復使用的測試工程文件，提高后期定檢、消缺階段的測試效率；?具備數字式保護自動測試功能，可一鍵完成單個保護裝置所有的測試項目；?可對數字化變電站的合并單元、保護、測控裝置、智能終端進行測試； ?具備報文記錄和分析功能，

<畢節>天正華意電氣設備有限公司

畢節手持式光數字測試儀 SCD裝載2.1.1 導入SCD文件刷新F1，刷新當前目錄下的文件，插入U盤，按刷新鍵讀取U盤數據；解析F2/OK，選中SCL文件后，按解析鍵提取SCL文件中的配置數據；解析完成后自動進入數據查看（IED列表信息）；根目錄F3，將當前文件路徑回退到U盤根目錄下；返回F4，將當前文件路徑回退到上級目錄；打開F5/OK，選中文件夾后，按打開鍵進入選中文件夾進行查看；IED列表F6鍵，查詢當前以解析SCL文件的數據；換行方向鍵（上、下）換頁方向鍵（左、右）2.1.2 IED列表首頁F1，返回到IED列表首頁；上頁F2/左鍵，返回到IED列表上一頁；下頁F3/右鍵，前進到IED列表下一頁；尾頁F4，前進到IED列的一頁；篩選F5，設置IED過濾條件，快捷定位需要的使用的IED；控制塊F6/OK，查看選擇IED的報文控制定義信息；換行方向鍵（上、下）換頁方向鍵（左、右）IED篩選功能支持IED按類型、制造廠商、描述或APPID進行篩選過濾，方便快速定位測試需要的IED。以APPID篩選為例，選擇“自定義搜索”，在搜索文本框中輸入AppID，如“4001”，點擊“確定”（F1），則自動將包含有AppID ＝ 0x4001的IED篩選出來。2.1.3 報文控制塊報文列表包含報文類型、APPID、關聯IED，其中關聯IED用來指明當前控制塊的源或目的。基本信息瀏覽選中報文控制塊的屬性參數值；通道信息瀏覽選中報文控制塊的數據集（通道）定義；導至發送將選中報文導出到測試配置，并定義為發送/發布報文；導至訂閱將選擇報文導出到測試配置，并定義為發布報文（Goose）；確定對“導至發送”與“導至訂閱”操作進行確認；取消對“導至發送”與“導至訂閱”操作進行取消；換行方向鍵（上、下）換頁方向鍵（左、右）

<畢節>天正華意電氣設備有限公司 反時限單相繼電保護測試儀批發
<畢節>天正華意電氣設備有限公司

畢節手持式光數字測試儀智能變電站光數字繼電保護測試儀青島天正華意電氣設備有限公司本智能變電站光數字繼電保護測試儀是依據《DL/T 624-2010 繼電保護微機型試驗裝置技術條件》相關的技術規范設計，同時基于IEC61850通信標準體系，采用先進計算機技術實現的繼電保護試驗裝置。本產品基于強大的PowerPC平臺，采用模塊化的開發方式，體積小、重量輕，可實現對合并單元、繼電保護裝置、測控裝置、智能終端 的功能和性能測試，適用于變電站、各類科研單位及設備制造企業。技術特點?支持智能測試模板編輯，測試過程中可任意添加測試項目，并保存為可重復使用的測試工程文件，提高后期定檢、消缺階段的測試效率；?具備數字式保護自動測試功能，可一鍵完成單個保護裝置所有的測試項目；?可對數字化變電站的合并單元、保護、測控裝置、智能終端進行測試； ?具備報文記錄和分析功能，

反時限單相繼電保護測試儀批發

畢節手持式光數字測試儀該系統設計依據是《2010繼電保護試驗裝置校準規范》、JJG1112-2015《繼電保護試儀檢定規程》主要用于檢定繼電保護測試儀的技術性能。系統支持手動/半自動/全自動三種檢定模式，通訊采用接口規范的方式，避免了涉及技術保密的問題；系統自動生成報表，報表格式可預設模板編輯，也可在生成后自行編輯，實現了功能的集成化、測試的智能化、分析的自動化。本系統2011年和北京市電力公司電科院合作，取得了《號：ZL 872.4》本系統2013年和浙江省電力公司電科院合作，取得了《號：ZL 896.3》本系統2013年和浙江省電力公司電科院合作，取得了軟件《號：2013SR》青島天正華意電氣設備有限公司1、設計原理系統由TH66/THU66繼電保護測試儀智能檢定裝置、THFZ全功能程控電子負載及PC機系統軟件三部分構成，系統結構與繼電保護測試儀接線示意圖見圖1所示。圖1檢測繼電保護測試儀原理框圖一 繼電保護測試儀智能檢定裝置主要特性（TH66/0.05級、THU66/0.02級）◆采用DSP＋ARM＋CPLD的組合方式，高速A/D，化的電路，高精度、低溫漂的精密采樣電阻，從而保證測量數據的準確性；采用以太網口通訊保證數據的實時性。

---
