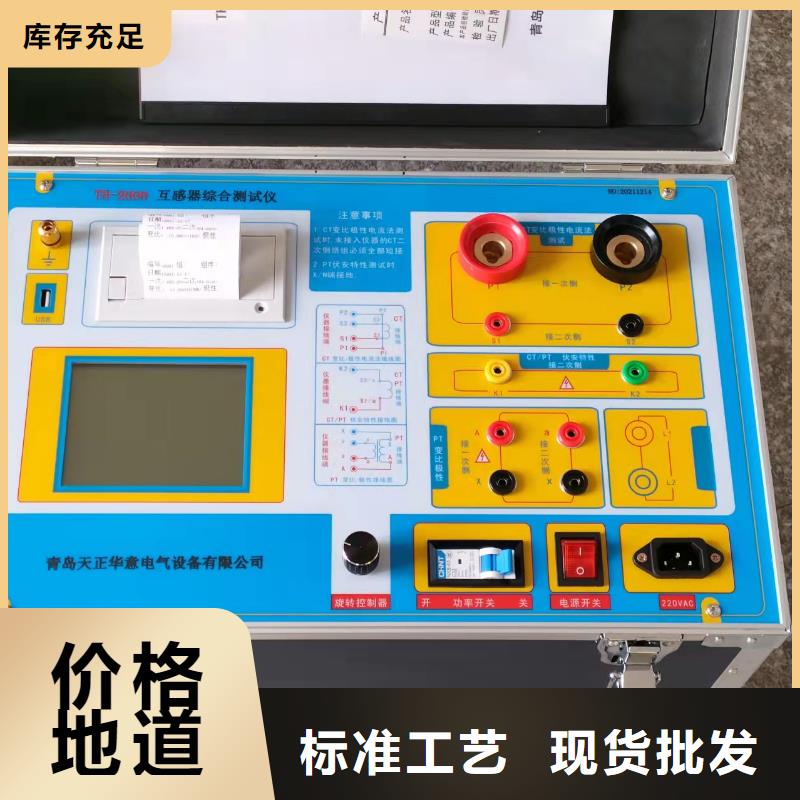

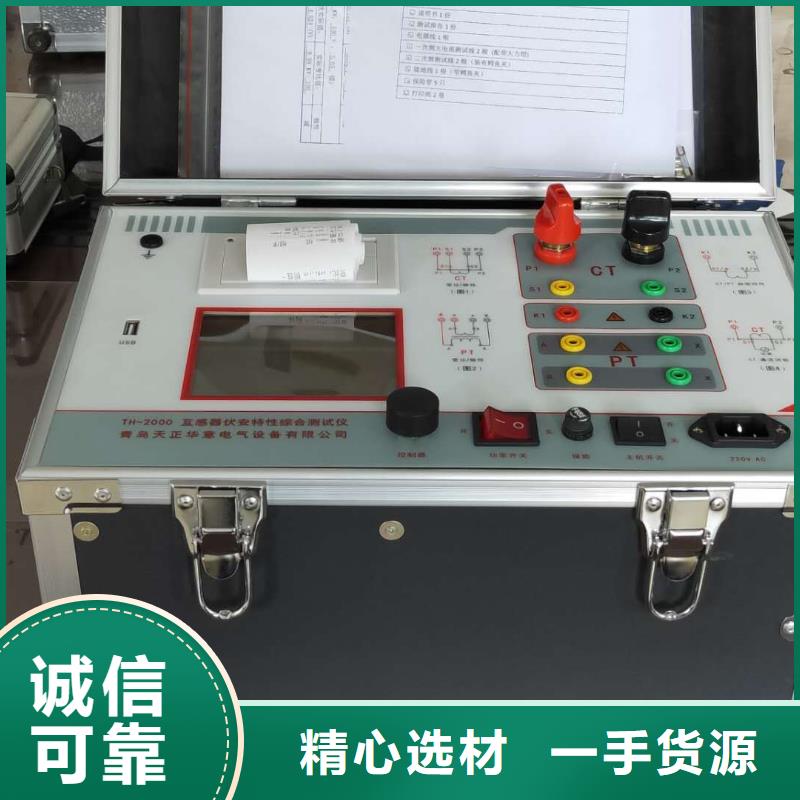

安徽銅陵互感器綜合測試儀技術指標1 ：電流互感器誤差測量部分①準確度等級：0.05S級②測試范圍：5A/5A~25000A/5A或5A/1A~6300A/1A?二次電流為5A的互感器額定一次電流范圍二次電流為1A的電流互感器，通過等安匝測量方法變比可至31500A/1A。其它末在表中出現的電流互感器變比的測試方法如下：使用等安匝法測試電流互感器，例如：需測試1000A/5A的互感器，請您將儀器配套的測試線將被測電流互感器穿心兩匝，然后儀器中電流互感器測試界面中的一次電流輸為500A即可。此種測試方法不影響互感器測試數據的有效性。同理其它變比使用以下處理方法：額定一次（A）穿心匝數儀器一次電流（A被測電流互感器工作范圍： 1％～200％④二次負荷：2.5VA～300VA 、COSφ＝0.1～1.0⑤被檢電流互感器準確度范圍：1.0、0.5、0.5S、0.2及0.2S⑥電阻、導納測量誤差≤5.0％測量范圍： R： 0.00Ω～20.0ΩY:? 0.000mS～100.0mS2：儀器消耗功率：20VA三、結構外觀儀器由主機和配件箱兩部分組成，其中主機是儀器的核心，所有的電氣部分安裝在主機內部，其主機外箱采用高強度進口防水注塑機箱，堅固耐用，配件箱用來放置測試導線及配套工具。1、結構尺寸圖1、主機與配件箱尺寸2、面板布置圖2、面板布置圖如圖2所示：上方從左到右依次為CT二次測量端子（S1、S2、S3、S4）、CT一次測量端子（P1、P2）、打印機、RS232通訊接口、接地端子、USB連接插口、電源插座及開關，注意在操作時一定要確保所接的端子正確，否則有可能會影響測試結果甚至損壞儀器；面板左下方為彩色液晶顯示屏；液晶右側為操作鍵盤。3、鍵盤說明鍵盤共有30個鍵，分別為：F1~F5，數字0~9、小數點、↑、↓、←、→、、＃、、存儲、查詢、退出、設置、切換、自檢、幫助。數字鍵：0～9，在輸入?yún)?shù)時做為相應的數字使用。小數點：在輸入?yún)?shù)時做為小數點使用?！ⅰⅰ?、→鍵：上下左右鍵?在主界面中用來移動光標，使其指向需要進行的項目功能條（功能條反色顯示）；?上下鍵在參數設置屏中用來移動光標，使其指向需要要更改的參數。?

安徽銅陵互感器綜合測試儀以“E”為開頭的數據為角差比差結果數據，以“T”為開頭的數據為暫態結果數據。11.6 載入數據結束后，選擇“確定”出現圖40界面，在此界面右上方設置相應參數后，選擇“生成誤差曲線”則完成所有試驗結果的載入。11.7 載入全部完成后，可根據需要選擇“保存”或打印結果數據。11.8 選擇“保存”選項，則以WORD的形式顯示結果如圖41。11.9 如需繼續加載試驗結果數據，請先上次載入的數據。圖38圖39圖40圖41附 錄 附錄一、 “校準”測試方法（以CT為例）圖42，校準測試主界面圖43，電壓校準接線圖圖44，電流校準接線圖1）參數設置： 進入CT“勵磁”測試界面后，選擇進入“校準”試驗界面（如圖42），設定好勵磁電流值：0.1A ～ 5A；勵磁電壓值：1V～2500V。2）開始： 電壓校準試驗參照圖43進行接線；設置好被測電壓后，合上功率開關，選擇 “開始”選項，按下控制器，試驗即開始，試驗到達設定值后將保持輸出電壓/電流值用于檢測，檢測完畢后，按下控制器，試驗返回圖42界面。電流校準試驗參照圖44進行接線，電壓設定值略高于【電流設定值（A）＊負載（Ω）】，設置好被測電流/電壓值后，合上功率開關，選擇 “開始”選項，按下控制器，試驗即開始，試驗到達設定值后將保持輸出電流/電壓值用于檢測，檢測完畢后，按下控制器，試驗返回圖42界面。附錄二、售后服務承諾 ，本產品保修一年，終身維護。
