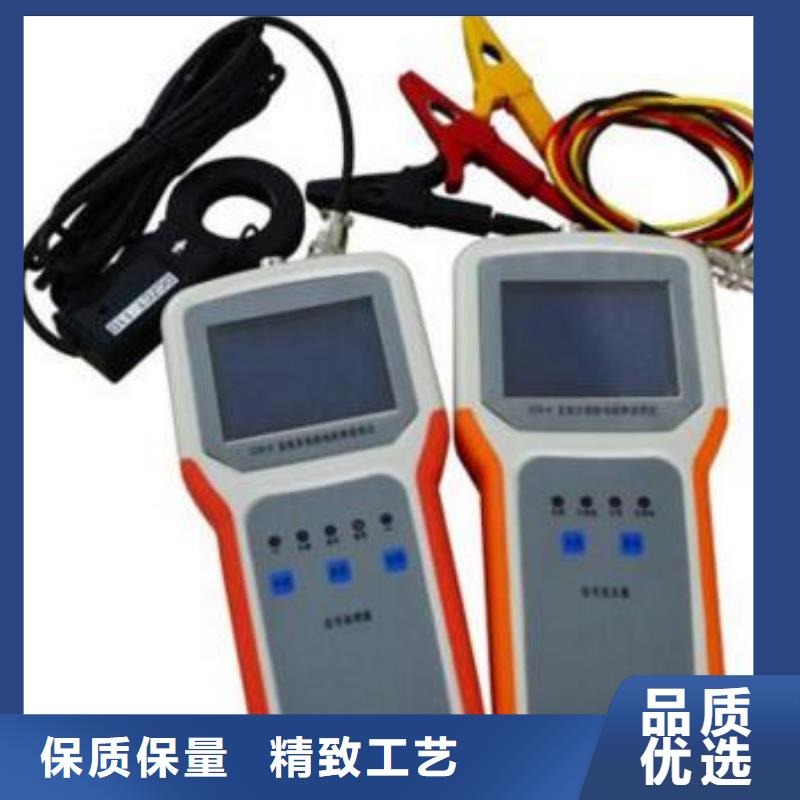

鎮江直流系統接地故障定位儀 使用方法5．1 接線5．1．1 分析儀接線分析儀共配有兩段連接插頭，其中I段包括一條紅色連接線、一條黑色連接線以及一條黃色連接線；II段包括一條紅色連接線以及一條黑色連接線。將配備的紅、黃、黑三條連接線插座一端按顏色標記插入分析儀I段插頭處；斷開電源開關，將紅、黃、黑三條連接線的另一端按如下述接入：將紅色連接線的紅夾連接到第I段母線的正極處；將黃色連接線的黃夾連接到第I段母線的地；將黑色連接線的黑夾連接到第I段母線的負極處；如果要檢測直流互竄，需將配備的紅、黑兩條線按下述接入裝置與系統：將紅色連接線與黑色連接線插座一端按顏色標記插入分析儀II段插頭處；將紅色連接線的紅夾連接到第II段母線的正極處；將黑色連接線的黑夾連接到第II段母線的負極處；如下圖示：不做直流互竄檢測時不接第II段母線的兩條連接線。5．1．2 探測儀與采集器連接將充滿電量的4節5號充電電池裝入探測儀的電池倉內；將采集器航空插一端與探測儀插座相連接。5．1．3上電檢查各部分接線無誤后，開啟分析儀電源開關，電源指示燈與液晶屏均被點亮，設備進入工作狀態，如果系統不存在接地，則分析儀正常指示燈亮，如果存在正接地則正接地指示燈亮，如果存在負接地則負接地指示燈亮。5．2 操作5．2．1 分析儀操作分析儀面板上共有四個按鍵，可對分析儀的工作參數進行調整，按鍵排列圖如下：調幅：通過該按鍵可以實現電流信號幅值大小的調節，電流信號幅值可在0mA0.25mA0.5mA1mA2mA之間進行循環設定，開機默認為1mA。復位：通過該按鍵可以實現程序重新初始化重新運行。波形：通過該按鍵可以實現電流波形的選擇，電流波形可選擇為方波或正弦波，當設定為方波時分析儀狀態欄波形顯示為“”，當設定為正弦波時分析儀狀態欄顯示為“”，開機默認為“”。

鎮江直流系統接地故障定位儀電流檢測功能將直接以電流大小的形式顯示被測支路的漏電流大小，該功能項的使用方法如下：令采集器處于自然狀態（不鉗任何電流支路，并保持鉗口正常閉合），通過功能菜單選定該功能項，按下測試鍵進入該功能項顯示界面；將采集器鉗入被測支路，顯示屏上將顯示被測支路的漏電流大小；如下圖電流檢測功能1所示；在電流檢測功能顯示界面下，按下“測試”鍵即實現對當前電流的清零，在對下一支路進行電流檢測時，先令采集器處于自然狀態，按下“測試”鍵當顯示屏上電流顯示為零后，再鉗入被測支路；（電流檢測功能顯示界面下會顯示支路狀態，在系統分析儀處于“非信號檢測”模式下可以用此功能實現各支路狀態的檢測，在此模式下對支路狀態進行檢測，采集器只能正負支路一起鉗，支路狀態顯示三種結果：正常；帶方向的絕緣阻抗值；異常。顯示“異常”說明此回路漏電流較大，存在環路的可能。檢測完成后如下圖電流檢測功能2所示；（5）當系統分析儀處于其它檢測模式時，支路狀態信息公供參考，默認情況下，系統分析儀都是處于信號檢測模式。電流檢測功能1電流檢測功能2說明：系統分析儀側面的四位撥碼開關可對分析儀的工作檔位進行設置，撥碼開關第4位無效，撥碼開關撥下時處于開狀態，撥碼開關前三位的設置與檔位關系如下：

直流接地故障監測儀近期行情

鎮江直流系統接地故障定位儀技術參數1、信號發送器：工作電壓：直接從母線上取電(工作電壓為48V～260V)母線接地電阻檢測范圍：0-500 KΩ母線接地電阻測量精度：誤差≤10％功耗：小于10W外型尺寸（長×寬×高）：238×134×45（mm）重量：1.7㎏適應溫度：-10℃-＋50℃2、接收器：工作電壓：12V（鋰電池工作工作電壓為10.8V～12.6V）支路接地電阻檢測范圍：0-200 KΩ支路接地電阻測量精度：誤差≤10％ 功耗：小于1W外型尺寸（長×寬×高）：238×134×45（mm）重量：1.5㎏適應溫度：-10℃-＋50℃四、前面板各部件功能及菜單介紹：（一）、信號發送器1、電源開關：開關置ON，接通工作電源，電源指示燈亮。2、母線/支路：開關置母線時，儀器檢測母線（電橋測量）；開關置支路時，儀器檢測支路（電橋不測量）。3、顯示器：彩屏，分辨率320＊240，動態顯示。（二）、接收器 、電源開關2、按鍵：↑(上)、↓(下)、←(左)、→(右)、ESC(取消)、ENTER(確定)。3、顯示器：彩屏，分辨率320＊240，動態顯示。（三）、 接收器菜單說明:1、報警門限設定支路接地報警門限2、語音功能（1）、總開關語音總開關（2）、開機語音未啟用（3）、同步提示未啟用（4）、電池欠壓開：電池電壓低于10.8V時 ，語音報警輸出關：電池電壓低于10.8V時 ，蜂鳴器報警輸出（5）、接地報警開：接地電阻小于等于報警門限時 ，語音報警輸出關：接地電阻小于等于報警門限時 ，蜂鳴器報警輸出3、同步信號開：發送機接收機有同步信號（優先選用、測量準確）關：發送機接收機無同步信號4、檢測方式自動檢測：表示實時檢測，無須人工按鍵手動檢測：表示需按ENTER鍵才進入檢測5、開機顯示未啟用6、開始檢測進入檢測界面

<鎮江>天正華意電氣設備有限公司

鎮江直流系統接地故障定位儀本信號發生器不采用傳統的LC或RC的振蕩電路，而采用全新的數字技術，因而具有信號穩定的特點。該信號發生器由單片機、A/D轉換電路、信號放大濾波電路、功率放大及隔直電路、輸出反饋及保護等部分組成，其實現原理圖如下：信號發生器原理圖信號接收器原理圖三、技術指標1、信號發生器?輸出信號頻率：2.5Hz?信號空載輸出電壓：±20V±5％?信號電壓幅值誤差：＜5％?信號短路輸出電流：≤80mA?輸出口抗沖擊能力：400V直流沖擊?電源電壓：AC220V±10％?電壓頻率：50Hz±5％?輸入保險：200mA?功率：3W?體積：300mm×270mm×200mm2、信號接收器?信號電流檢測靈敏度：0.5mA?信號發生器阻抗：40K?輸出電流：2.5毫安?接收器顯示：數字0-19?體積：210mm×100mm×32mm?A鉗口尺寸：Φ50mm?B鉗口尺寸：Φ7mm×9mm3、整機?檢測接地電阻：300KΩ?檢測電容：20μF?接地電阻測量精度：0-4.5KΩ 誤差≤0.5KΩ?接地電容檢測范圍：3-60uF?接地電容測量精度：3-10uF 誤差≤1uF四、儀器結構1、整機構成①信號發生器 ②信號接收器 ③A鉗（大鉗）④B鉗（小鉗） ⑤信號輸出線 ⑥電源線2、信號發生器（見圖1）圖1 信號發生器面板圖示意圖【電源輸入】：信號發生器工作時需要外接AC220V電源，該電源插座下部方框內有一保險絲（2A）。【電源開關】：開機時將開關標有“I”的一端按下，關機時將另一端標有“O”的一端按下。【輸出指示】：打開電源后信號發生器即開始輸出信號，信號輸出正常時，輸出指示燈會閃爍，表示有正常低頻電壓輸出。【信號輸出】：信號輸出口。

直流接地故障監測儀近期行情

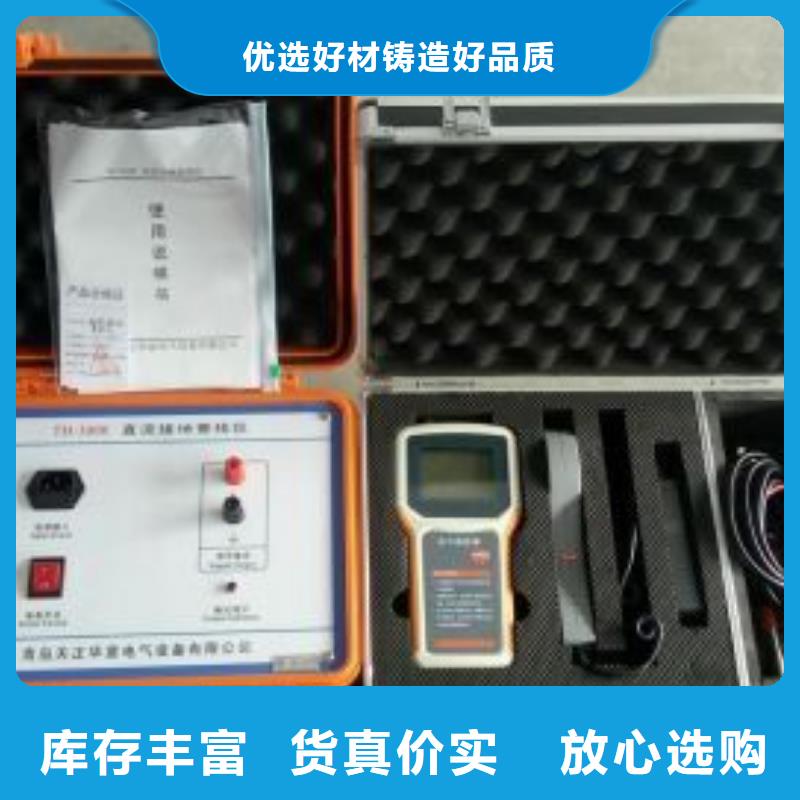

鎮江直流系統接地故障定位儀TH-3000不僅重點解決了直流系統間接接地、非金屬接地、環路接地、正負同時接地、正負平衡接地、多點接地等疑難故障的準確檢測，并且還能準確的顯示系統電壓、對地電壓、接地阻值，真正解決了運行及檢修人員的后顧之憂。本裝置以系統為首要前提，按行業標準的要求，以可靠的低頻信號方式進行檢測，并在現場進行了大量的實際應用，對系統無任何影響。二、裝置構成及原理2.1 裝置的構成該裝置由信號發生器、故障檢測器和信號采集器（鉗表）三部分組成，信號發生器與直流系統正負母線和地相連，當直流系統出現接地故障后，它會自動產生一個低頻小信號，故障檢測器與鉗表獨立于信號發生器，故障檢測器與鉗表之間使用連接線相連，通過對待檢測支路漏電流信號的采集、分析，從而判斷出該支路的絕緣情況。 2.2 裝置的工作原理定位裝置的工作原理是：當直流系統發生接地故障或絕緣降低(整個直流系統絕緣電阻小于報警整定值)，直流系統電壓監測裝置發出警報時，將信號發生器接入直流系統的正、負母線和地之間。信號發生器自動判斷直流系統電壓等級，自動判斷接地故障的極性、接地程度，自動分析絕緣監測平衡電橋回路接線方式和平衡電橋電阻大小，形成信號輸出的智能反饋，向直流正負母線和地間，發射適宜系統檢測，對系統無影響的低頻信號，并實時顯示系統電壓、正對地電壓、負對地電壓和系統對地絕緣總阻抗。故障檢測器檢測各回路對地絕緣的直流信號漏電流，并模擬顯示接地回路絕緣狀態，判斷出接地故障回路（支路），并繼續沿故障回路（支路）檢測出接地故障，將故障點準確定位。

鎮江直流系統接地故障定位儀直流系統接地是一種易發生且對電力系統危害較大的故障。直流系統正極接地，可能造成繼電保護誤動，因為跳閘線圈接直流電源負極，系統再有一點接地或絕緣不良，可能引起保護誤動；直流系統負極接地，系統再有一點接地或絕緣不良，可將跳閘回路或合閘回路短路，造成保護拒動，此時系統發生故障，保護的拒動必然導致系統事故擴大，同時還可能燒壞繼電器的觸點或燒保險。我公司自主設計制造的便攜式直流接地查找儀，能夠適用于任何電壓等級的直流系統，配備了高精度的檢測鉗表，通過對多種信號的處理大大提高了檢測范圍與抗干擾能力；采用了先進計算方法和模糊控制理論，將被檢測支路的絕緣程度以絕緣指數及波形的形式表示出來，充分體現了人工智能的優越性；對于接地點位置的斷定，它們更是擁有準確的判斷力，每次檢測都能夠指出接地點位置相對檢測點的方向，從而快速、準確地實現環路接地檢測。除此之外，用戶可以根據自身系統需要在絕緣告警門限值范圍內訂制合適的絕緣告警門限值的設備，用戶只需要將鉗表上的檔位與檢測器上的量程對應起來就能實現直流接地的檢測或者是絕緣程度的分析。

直流接地故障監測儀近期行情

鎮江直流系統接地故障定位儀便攜式直流接地檢測儀是新一代直流接地故障測試儀。它能夠適用于任何電壓等級的直流系統，配備了高精度的檢測鉗表，通過對多種信號的處理大大提高了檢測范圍與抗干擾能力；采用了的算法和先進的模糊控制計算理論，將被檢測絕緣支路的優勢程度以數值的形式表示出來，充分體現了人工智能的優越性；對于接地點位置的斷定，它們更是擁有準確的判斷力，每次檢測都能夠指出接地點位置及方向。本裝置以系統為首要前提，按行業標準的要求，以可靠的低頻信號方式進行檢測，并在現場進行了大量的實際應用，對系統無任何影響。發電廠、變電站的直流系統為控制、保護、信號和自動裝置提供電源，直流系統的連續運行對保證發供電有著極大的重要性。由于直流系統為浮空制的不接地系統，如果發生兩點接地，就可能引起上述裝置誤動、拒動，從而造成重大事故。因此當發生一點接地時，就應在保證直流系統正常供電的同時準確迅速地探測出接地點，排除接地故障，從而避免兩點接地可能帶來的危害。TH-3000便攜式直流接地檢測儀用于在不斷電情況下查找發電廠、變電站直流系統接地點的準確位置。各種類型的接地故障，均能迅速地查找出接地點，準確率達到100％。本儀器與國內外同類型的儀器相比具有以下優點：使用簡單。

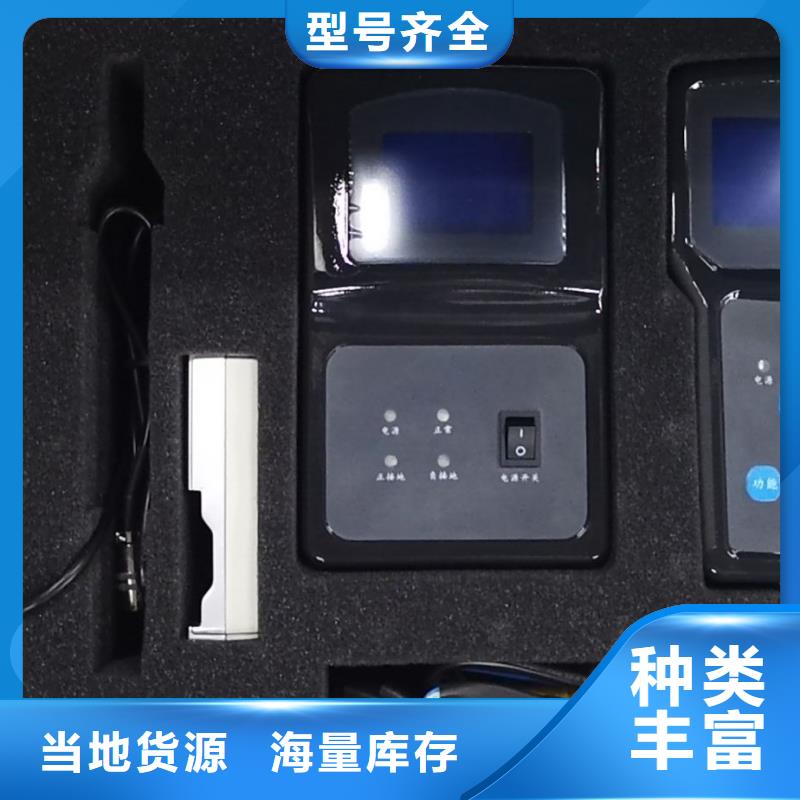

鎮江直流系統接地故障定位儀使用方法1．設備外觀及各功能鍵說明分析儀外觀示意圖探測儀外觀示意圖2． 操作方法（1 ）分析儀接入直流系統關閉分析儀電源開關，將隨設備配置的電源線一端插入分析儀，另一端按顏色分別接入直流系統的正極，負極與地線。棕：正極；藍：負極；黃/綠：地確定接線無誤之后開啟電源開關，進入分析儀的主界面，如下圖示：分析儀主界面開啟電源開關后，分析儀電源指示燈亮，并自動識別系統電壓等級，判斷系統是否存在交流竄電故障，計算系統絕緣阻抗，并顯示在LCD上，如果系統絕緣正常，正常指示燈亮，如果檢測出系統正對地或負對地絕緣異常，則正接地或負接地告警指示燈亮。（2）探測儀自檢將4節5號電池按標示放入探測儀電池倉中開啟電源開關，進入探測儀主界面，如下圖示：探測儀主界面當分析儀檢測到系統有絕緣故障時，將探測儀采集器鉗住分析儀的地線，用功能鍵將檢測功能選擇為故障探測功能，按下測試鍵進行檢測，如果出現“通信測試…請稍候”的提示界面，請將探測儀靠近分析儀，檢測開始后，探測儀將會出現接地檢測波形圖，檢測過程圖示如下：探測儀自檢接地檢測波形圖圖中向下箭頭為信號同步輔助箭頭，其出現在波形由高向低的轉折處；探測儀檢測時，會顯示兩個周期的信號波形圖，實測波形圖可能與上述圖形有所差別，只要正確顯示了兩個周期的波形圖則可判定設備自檢正常。接地點方向指示箭頭可以反映故障點相對測試點的方向，具體判斷方法見后面關于“利用‘接地點方向’檢測環路接地”的介紹。

鎮江直流系統接地故障定位儀 故障檢測器的測試準備：將鉗表插頭插入“檢測器”鉗表輸入插孔，打開檢測器電源。 （在檢測前建議對裝有接地選線在線監測裝置的直流系統，關閉接地選線在線監測裝置，更有利于檢測）。5.4 檢測開始： ?“通訊”燈亮：說明被測回路能夠接受到同步信號，以確認檢測的信號與所發出的信號是同一時間進行的。如果通訊燈不亮，說明信號發生器與檢測器通訊不成功。?“量程”燈亮：當量程1燈明亮的時候表明采用的是鉗表量程1，當量程燈2亮的時候采用默認的鉗表量程2。5.5 正負極線不能同時鉗時，采用“鉗單根”的檢測方法：如果是正極接地，將鉗表鉗在正極電纜上，檢測方法同上；如果是負極接地，則鉗在負極電纜上，檢測方法同上；5.6 多回路線扎在一起時：將鉗表鉗在這扎電纜上（注：鉗表口必須能完全閉合），檢測方法同上，如果顯示出是“非接地”，說明被檢測的這扎電纜都沒有接地故障；如果顯示出是“接地”，說明被檢測的這扎電纜中有一回路或多回路有接地故障，必須將該扎電纜分開檢測，檢測方法同上。以上三種方法通常根據現場的實際情況結合起來使用。六、檢測技巧6.1 信號發生器的接入：根據直流系統接地故障的情況，將信號發生器接到靠近蓄電池輸出端的正、負母線和地線上。已檢測到有接地但回路走向較遠的支路，為提高檢測精度，可把信號發生器接在離故障區域更近的支路始端的直流保險出口處，或回路下面的直流小母線上。

<鎮江>天正華意電氣設備有限公司 直流接地故障監測儀近期行情

鎮江直流系統接地故障定位儀TH-3000不僅重點解決了直流系統間接接地、非金屬接地、環路接地、正負同時接地、正負平衡接地、多點接地等疑難故障的準確檢測，并且還能準確的顯示系統電壓、對地電壓、接地阻值，真正解決了運行及檢修人員的后顧之憂。本裝置以系統為首要前提，按行業標準的要求，以可靠的低頻信號方式進行檢測，并在現場進行了大量的實際應用，對系統無任何影響。二、裝置構成及原理2.1 裝置的構成該裝置由信號發生器、故障檢測器和信號采集器（鉗表）三部分組成，信號發生器與直流系統正負母線和地相連，當直流系統出現接地故障后，它會自動產生一個低頻小信號，故障檢測器與鉗表獨立于信號發生器，故障檢測器與鉗表之間使用連接線相連，通過對待檢測支路漏電流信號的采集、分析，從而判斷出該支路的絕緣情況。 2.2 裝置的工作原理定位裝置的工作原理是：當直流系統發生接地故障或絕緣降低(整個直流系統絕緣電阻小于報警整定值)，直流系統電壓監測裝置發出警報時，將信號發生器接入直流系統的正、負母線和地之間。信號發生器自動判斷直流系統電壓等級，自動判斷接地故障的極性、接地程度，自動分析絕緣監測平衡電橋回路接線方式和平衡電橋電阻大小，形成信號輸出的智能反饋，向直流正負母線和地間，發射適宜系統檢測，對系統無影響的低頻信號，并實時顯示系統電壓、正對地電壓、負對地電壓和系統對地絕緣總阻抗。故障檢測器檢測各回路對地絕緣的直流信號漏電流，并模擬顯示接地回路絕緣狀態，判斷出接地故障回路（支路），并繼續沿故障回路（支路）檢測出接地故障，將故障點準確定位。

---
