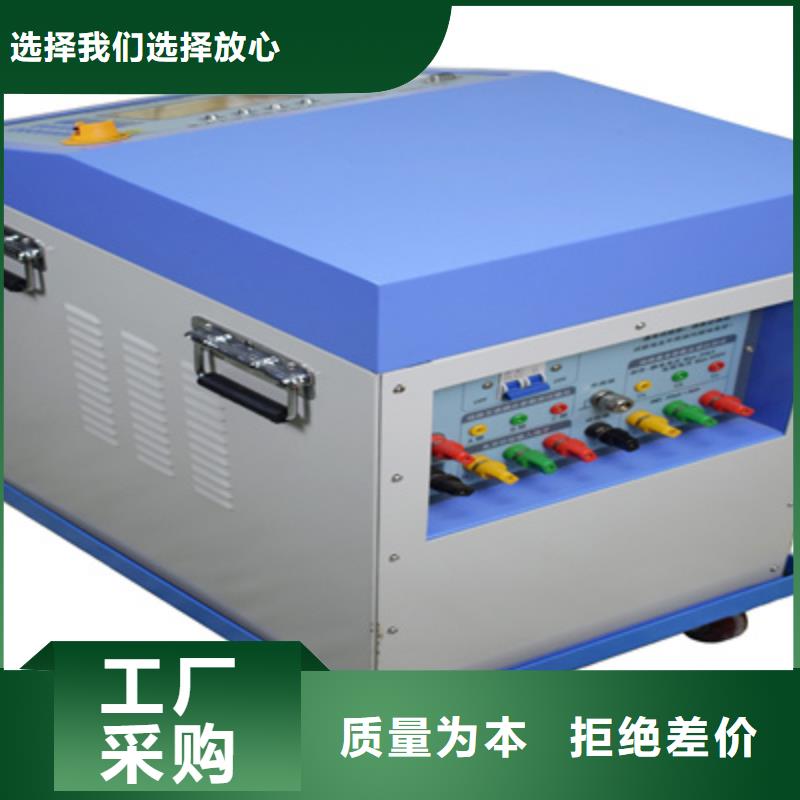

澳門異頻線路參數測試儀按住開始測試不放，當進度條跑滿整個方格的時候，儀器將自動進入的測試過程。為更好的保證測量精度和測量性，儀器首先將對外界干擾信號進行檢測并分析；當然，儀器內部采用的是高端的專業DSP快速處理器來處理，相對用戶來說整個干擾檢測過程就是一瞬間的事情，用戶根本不用擔心此過程會占據過多的時間而導致測試過程時間過長。干擾檢測完成后儀器立即啟動變頻輸出裝置；首先變頻到55Hz使輸出端快速平緩地輸出至200伏電壓或者4安培電流，整個過程儀器內部均采用實時監控的手段，保證輸出的穩定可靠。升壓或升流成功后，保持200伏電壓或4安培電流然后進行55Hz（如圖4—4）環境下的檢測分析；當55Hz檢測分析完成后，儀器自動變頻到45Hz進行45Hz（如圖4—5）環境下的檢測分析；經過儀器內部中央處理器的高精度處理，得出并顯示各項測試結果及數據（如圖4—6），包括55Hz所有數據和45Hz所有數據，用戶可以自行選擇查看并打印。整個測試過程的所有數據均是采取的實時檢測并顯示的方式，用戶可以很直觀的觀察監視整個測試過程發生的變化。 圖 4—3圖 4—4圖 4—5圖 4—64.4、時間設置圖 4—74.4、數據管理圖4—8圖4—9圖4—10 圖4—11圖4—12圖4—13五參考接線測試開始前，將測量端的線路引下線可靠接入大地，并將面板左上角的儀器接地端子可靠接入大地，然后分別將電源輸出信號地N和電壓輸出信號地UN分別可靠接入大地，將測試電源輸出端子A、B、C連接到線路測量引下線儀器電源側，將電壓測量端子 UA、UB、UC接入線路引下線線路側，儀器測試接線完成后，再打開線路引下線的接地，以保證設備和操作人員的。5.1、正序阻抗接線（如下圖），零序阻抗也可采用此種接線方法接線，

<澳門>天正華意電氣設備有限公司 電纜故障路徑儀澳門

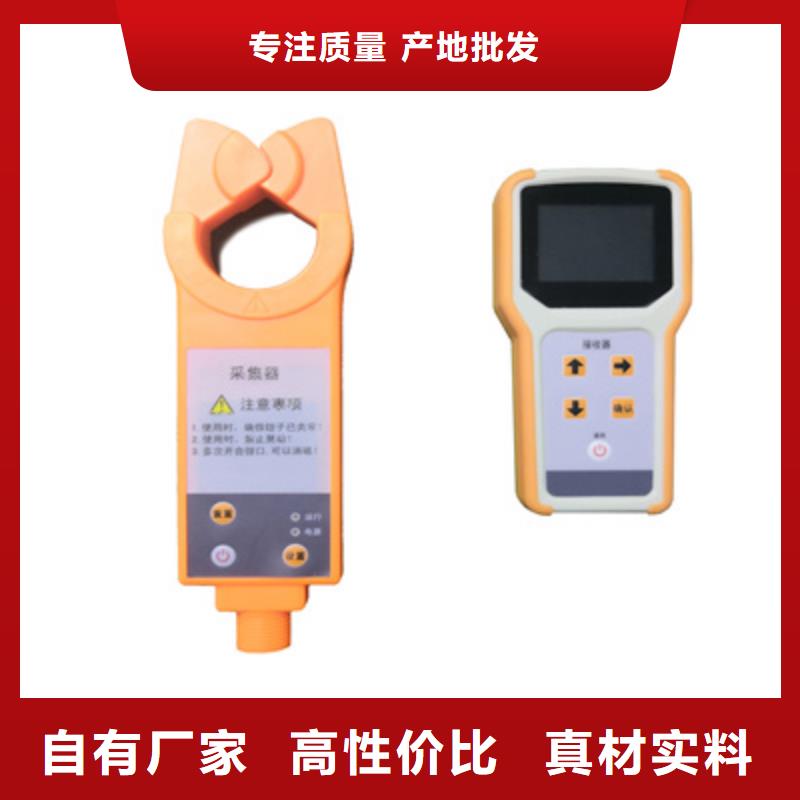

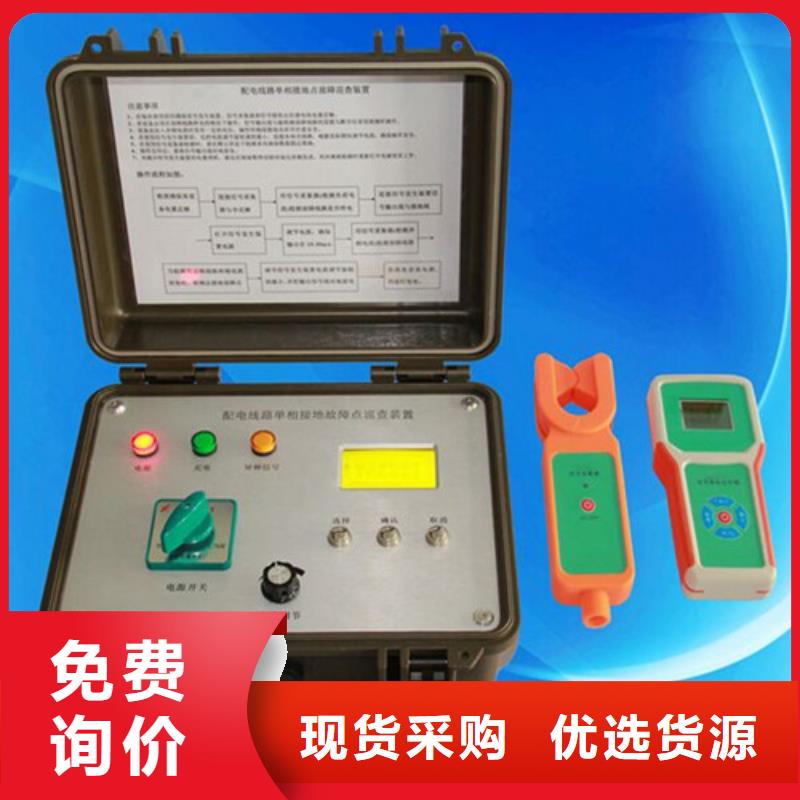

澳門異頻線路參數測試儀小電流接地系統單相接地時故障電流的暫態分量比穩態故障電流大幾倍甚至更大，而且暫態量的頻率比較高，消弧線圈接近開路，補償感性電流對暫態分量的影響比較小。小波變換從暫態故障電流中提取故障特征，克服了傅里葉變換不能對信號同時進行時頻局部化分析的缺點，可以對信號進行分析，特別是對暫態突變信號或微弱信號的變化敏感，能可靠地提取出故障特征，顯著地提高了故障選線的精度和可靠性。小波分析法利用接地初始時的一段波形來分析。每條線路，由于長短不一，阻抗值不同導致暫態過程中零序電流所含的諧波分量不同，線路越短，高頻分量越多。小波分析法提取某一頻率段的諧波分量后，各支路的零序電流分布也滿足上述結論。而且，突出的優點是，這種分析法能克服消弧線圈和CT不平衡的影響，這是因?yàn)椋【€圈在暫態過程中還未起作用，而CT不平衡電流分量已被濾去（選擇頻段時去掉基波分量）。但小波分析法在穩態時要同諧波法和能量法相結合。整個裝置工作過程如下：系統無單相接地故障時，裝置處于監視狀態，液晶屏顯示當前日期與時間，當PT開口三角輸出零序電壓大于整定值（出廠設置為30V）時，表示系統發生單相接地，此時CPU將采集的零序電壓數據和所有的零序電流數據進行濾波、排序、判斷、經過多次綜合分析后，將接地故障信息（如接地起始時刻、故障線路號、故障累計時間等），送液晶屏顯示，并將判斷結果送繼電器輸出或串口輸出。4裝置硬件組成4.1裝置技術說明TH-ZJD型裝置的基本組成：由一片DSP統一管理各部分，如圖4.1所示。圖4.1 裝置主要組成部分結構圖4.1.1主要組成部分簡介各部分及功能簡要說明如下：

<澳門>天正華意電氣設備有限公司 電纜故障路徑儀澳門

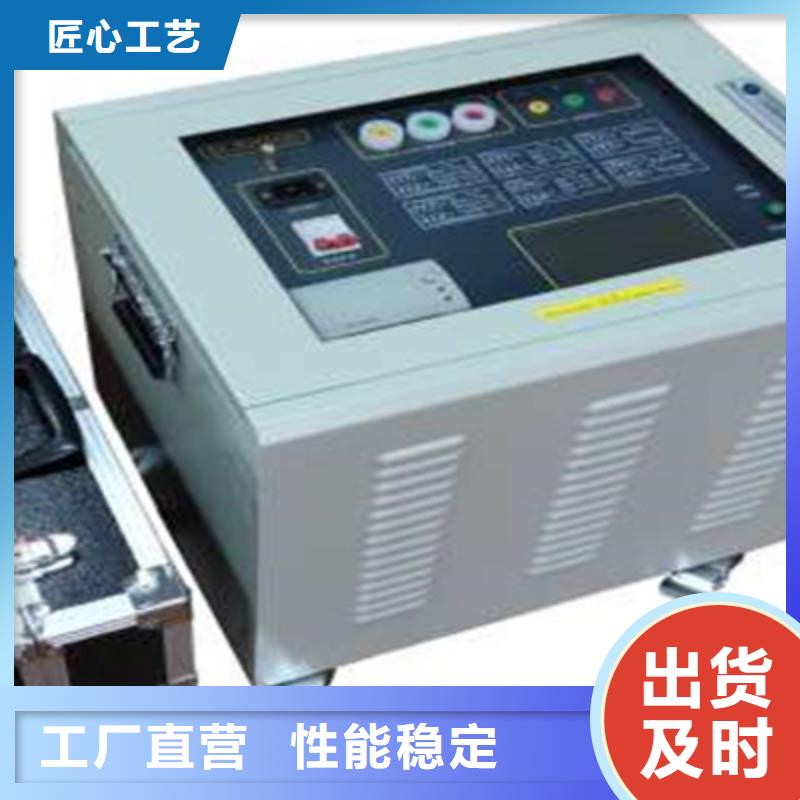

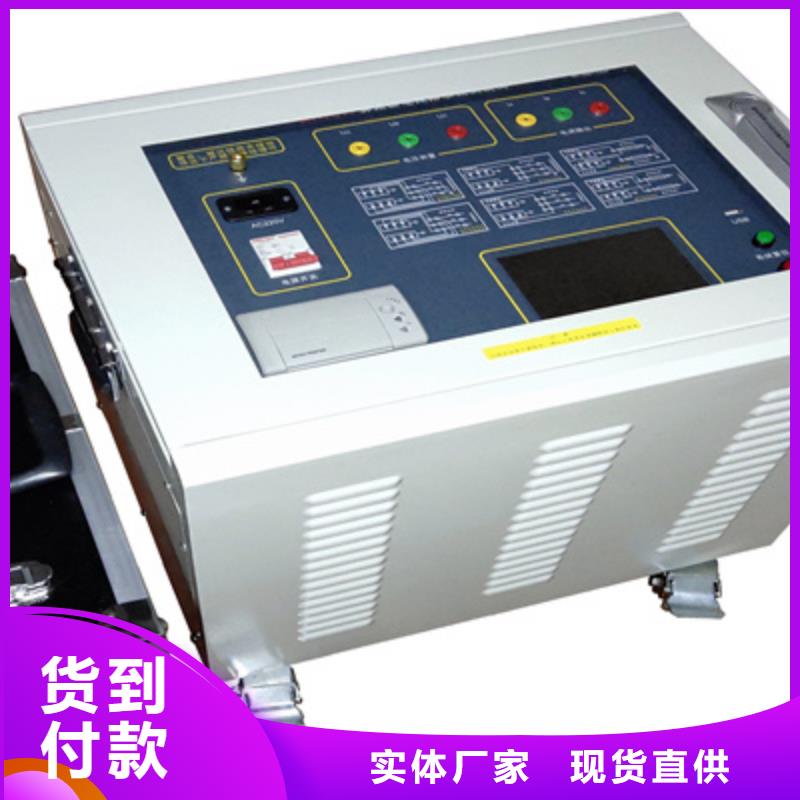

澳門異頻線路參數測試儀功能：包含UA（黃色）、UB（綠色）、UC（紅色）和UN（黑色）共4個端子，提供儀器測試輸入電壓；注 意：測試過程中嚴禁用手觸碰端子金屬部分，以防電擊；3.7、測量輸入保險管安裝位置：如圖3—1—。功 能：測試過程中保護儀器本身，防止不正常情況下通過輸入端損壞儀器；注 意：測量過程中如出現顯示器上那一相電壓顯示的數據不正確（如數據亂跳動或者始終不變等），則可能此相的保險管已經燒毀；更換保險管時可用十字螺絲刀輕輕擰開外面的黑色護套，然后裝入新的保險管重新擰上外殼即可；3.8、輸入電源開關安裝位置：如圖3—1—。功 能：打開此關，儀器上電進入工作狀態。關閉此開關，也同時關閉儀器內部所有電源系統，緊急情況應立即關閉此開關并拔掉輸入電源線；注 意：此開關是自帶漏電保護的空氣開關，當出現后端漏電的情況下此開關將自動斷開，可再次檢查接線后再合上開關；3.9、電源輸入插座（AC220）安裝位置：如圖3—1—。功 能：使用標準大功率專用插座與市電或發電機相連接；注 意：電源線插頭是大號空調插座，一般三角插座可能插不進，可使用儀器附帶的接線排插延長接線；3.10、打印機安裝位置：如圖3—1—。功 能：顯示可打印數據時，將光標移動至“打印”項按確認鍵打印。注 意：打印機為全自動熱敏打印機，打印紙寬55mm。更換打印紙時請使用熱敏打印機專用打印紙，首先按下打印機下部凸起的按鈕，打印機蓋板將自動彈起，然后按順序?qū)⒋蛴〖埛湃氪蛴〖垈}內并留少許部分在外面，合上打印機蓋板。四 使用說明4.1、主菜單圖4—14.2、線路設置圖4—24.3、項目測試主界面（如圖 4—1）九宮格顯示六個測試項目一目了然，行從左至右分別是正序阻抗、零序阻抗和線路互感；第二行從左至右分別是正序電容、零序電容和耦合電容。用戶在根據接線提示正確接好儀器外部接線的情況下，只需點一下相應的項目就能進入下一級開始測試菜單（如圖4—3），本菜單采取長按并顯示進度條的形式，杜絕了操作人員無意識情況下誤操作的情況發生，保障了操作人員以及儀器本身的。

<澳門>天正華意電氣設備有限公司
電纜故障路徑儀澳門 <澳門>天正華意電氣設備有限公司

澳門異頻線路參數測試儀工作界面如圖八所示：7.如要調出此次存入的波形或以前存入的波形資料，按動屏幕上的“打開文件”鍵，屏幕中間將彈出“打開文件”界面，選擇所需調出的文件名，點擊打開鍵便能調出所需文件波形。工作界面如圖九所示。8.測試完畢，如需結束此次工作，直接點擊屏幕上右下角的“退出”鍵。屏幕回到桌面界面，按計算機正常程序關機即可。9.“波形對比”的應用有時為了更好地判斷故障波形和幫助對此次所測得的波形分析，需要將上次測的波形與此次所測得的波形進行同屏對比。從兩次測得的波形對比中找出變化的規律。防止或減少錯判和誤判。“波形對比”的操作方法如下：假設已經測得的結果和波形用觸摸筆點擊界面的“波形對比”。屏幕彈出“請輸入或選擇要比較的文件名”二級菜單。在圖十一中的界面，點擊二級菜單中的“選擇”鍵，又彈出二級菜單“打開-數據信息框中顯示當前選中文件的參數信息”，用觸摸筆選中要進行對比的文件。如圖十二。在上述操作的基礎上，點擊圖十三中的“打開”鍵，又彈出“請輸入或要比較的文件名”。如圖十四所示。此時點擊“比較”鍵，就可在屏幕上顯示上下兩個測試波形，上波形是當時采集到的波形，下波形是從歷史（或上次）測試后存儲的波形。如圖十五所示。這時就可以進行波形比較了。10.“打印波形”“打印波形”功能主要用于撰寫測試報告時，通過外接打印機輸出一份測試結果報告。從此報告中可以形象直觀地一目了然知道此次測試的波形和故障距離。相當于一份簡明的測試報告。“打印波形”頁面如圖十六所示。以測試結果圖十為例說明“打印波形”的操作過程。在圖十中，用觸摸筆點擊“打印波形”模擬鍵，界面立即彈出“打印波形”界面。

澳門異頻線路參數測試儀主要技術性能1.本測試儀采用筆記本電腦為數據處理終端，具有觸摸式液晶屏幕顯示，畫面清晰、色彩均勻，波形處理功能強大。由于采用先進的波形處理算法，能較真實地反映現場實測波形，使操作者能可靠地分析各種故障波形。2.先進的軟件設計使人機對話更為友好，僅用觸摸筆操作便能完成所有功能設置，全部漢字提示，操作十分簡單，各種文化層次的人都能很快熟練掌握。3.能檢測110KV、35KV以及10KV等級的架空輸電線路的瓷瓶擊穿引起的閃絡性故障、泄漏性高阻故障及短路、斷路故障，并給出故障距離數，其誤差一般不會超過正負一個桿塔的范圍。4.具有完善的波形處理功能，能將所采集的波形任意選擇顯示、左右平移。這樣便更有利于對特殊故障波形特征拐點的判斷。5.本機面板上設有工作狀態指示燈，可以提醒用戶當前系統是處于低壓脈沖法工作狀態還是處于高壓閃絡法狀態，便于用戶對系統進行監控。三、主要技術指標1.測試對象及適應故障類型：主要測試110KV、35KV包括10KV高壓輸電線路所出現的高阻泄漏性故障，高阻閃絡性故障，斷路故障及短路故障2.測試方法：脈沖測距法和沖擊高壓閃絡測距法3.測試距離：大于150Km4.根據輸電線路的長度可選擇三種測試方式：短距離測試；中距離測試及長距離測試5.取樣方法：電流取樣法6.粗測精度：相對誤差小于5‰，誤差10Km時小于50m7.具有現場測試波形儲存功能：儲存波形的數量?jī)H受電腦內存能力的限定。并能隨時調出屏顯以提供資料分析與對比。

<澳門>天正華意電氣設備有限公司 電纜故障路徑儀澳門
電纜故障路徑儀澳門 <澳門>天正華意電氣設備有限公司

澳門異頻線路參數測試儀功能：包含UA（黃色）、UB（綠色）、UC（紅色）和UN（黑色）共4個端子，提供儀器測試輸入電壓；注 意：測試過程中嚴禁用手觸碰端子金屬部分，以防電擊；3.7、測量輸入保險管安裝位置：如圖3—1—。功 能：測試過程中保護儀器本身，防止不正常情況下通過輸入端損壞儀器；注 意：測量過程中如出現顯示器上那一相電壓顯示的數據不正確（如數據亂跳動或者始終不變等），則可能此相的保險管已經燒毀；更換保險管時可用十字螺絲刀輕輕擰開外面的黑色護套，然后裝入新的保險管重新擰上外殼即可；3.8、輸入電源開關安裝位置：如圖3—1—。功 能：打開此關，儀器上電進入工作狀態。關閉此開關，也同時關閉儀器內部所有電源系統，緊急情況應立即關閉此開關并拔掉輸入電源線；注 意：此開關是自帶漏電保護的空氣開關，當出現后端漏電的情況下此開關將自動斷開，可再次檢查接線后再合上開關；3.9、電源輸入插座（AC220）安裝位置：如圖3—1—。功 能：使用標準大功率專用插座與市電或發電機相連接；注 意：電源線插頭是大號空調插座，一般三角插座可能插不進，可使用儀器附帶的接線排插延長接線；3.10、打印機安裝位置：如圖3—1—。功 能：顯示可打印數據時，將光標移動至“打印”項按確認鍵打印。注 意：打印機為全自動熱敏打印機，打印紙寬55mm。更換打印紙時請使用熱敏打印機專用打印紙，首先按下打印機下部凸起的按鈕，打印機蓋板將自動彈起，然后按順序?qū)⒋蛴〖埛湃氪蛴〖垈}內并留少許部分在外面，合上打印機蓋板。四 使用說明4.1、主菜單圖4—14.2、線路設置圖4—24.3、項目測試主界面（如圖 4—1）九宮格顯示六個測試項目一目了然，行從左至右分別是正序阻抗、零序阻抗和線路互感；第二行從左至右分別是正序電容、零序電容和耦合電容。用戶在根據接線提示正確接好儀器外部接線的情況下，只需點一下相應的項目就能進入下一級開始測試菜單（如圖4—3），本菜單采取長按并顯示進度條的形式，杜絕了操作人員無意識情況下誤操作的情況發生，保障了操作人員以及儀器本身的。

澳門異頻線路參數測試儀從以上分析我們不難看出：1、接地線路的零序電流應該是所有線路中值的。2、接地線路的零序電流方向明顯不同于其他未接地線路，相位相差180度。這兩個結論作為接地選線裝置的原理依據，我們稱之為“相對原理、雙重判據”。單源多線路中性點不接地系統單相接地時電壓電流分析圖系統圖 （b）非故障線路1電流與母線電壓相量圖 （c）故障線路電流電壓相量圖根據上圖分析，可以得出以下幾點結論：（1）在小電流系統中發生單相接地故障時，不存在負序電壓分量，只有正序電壓和零序電壓分量。單相接地短路時出現的故障電流為電容電流。因各序電流在線路上形成的壓降很小，可以忽略不計，所以正序網絡中阻抗為零，負序網絡中阻抗也為零，零序網絡中僅有對地電容，即電容電流就是零序電流（2）在中性點不接地的電網中發生單相接地故障時，故障相對地電壓為零，非故障相對地電壓為電網的線電壓，電網出現零序電壓，它的大小等于電網正常工作時的相電壓，但電網的線電壓仍是三相對稱的。（3）非故障線路3IO的大小等于本線路的接地電容電流。故障線路3IO的大小等于所有非故障線路3IO之和，也就是所有非故障線路的接地電容電流之和。（4）非故障線路的零序電流超前零序電壓為90度；故障線路的零序電流滯后零序電壓90度；故障線路的零序電流與非故障線路的零序電流相位相差180度。(5）接地故障處的零序電流大小等于所有線路（包括故障線路和非故障線路）的接地電容電流的總和，它超前零序電壓為90度，由于單相接地的穩態故障電流比較小，有可能接近于或低于電流互感器容許電流的下限值，測量誤差較大，同時，穩態故障電流在數值上可能與零序電流濾過器的不平衡電流值接近，很難區別。對消弧線圈接地系統，由于感性電流補償，使故障線路穩態故障電流更小，甚至出現反相，給故障選線增加困難。
