安徽錄波儀記錄自動覆蓋錄波儀采用循環方式管理故障記錄。故障啟動后，錄波儀生成一個新的記錄，如果此時存儲空間不足，錄波儀會刪除舊的一個故障記錄，然后保存新記錄。錄波儀能夠保存的記錄數目，取決于故障記錄的大小，而故障記錄的大小由記錄格式決定，請參見“故障記錄格式”。7.6.記錄的 保存在打開的記錄列表對話框中，用戶可以“ 化”需要保留的記錄(F2)。 化的記錄，即便是當前舊的記錄，也不會被新的記錄覆蓋。建議將需要長期保存的記錄上傳至PC機，因為過多的 化記錄減少了錄波儀的循環存儲空間。列表中用圖標標明故障記錄的狀態：未被 化的記錄。被 化的記錄。7.7.打開故障記錄在打開的記錄列表對話框中，按“↙”鍵，打開選定的故障記錄，進入分析畫面。分析畫面如下圖：畫面橫向為時間軸，時間零點為故障啟動點，故障前時間顯示為負；縱向為幅值，由于各模擬量的額定值可能不同，為方便比較，縱軸采用標幺制，即為“實時值/額定值”。而光標對應處顯示為有名值（實際值）。開關量從下向上依次排列，坐標系右側的“∠xxxx”標明開關量的代號，符號“∠”的尖角位置與開關量的“斷開”狀態對應，高于此處的位置為“閉合”狀態。模擬量曲線與光標對應值使用一致的顏色。全景框，橫向為記錄的時間全長，縱向為記錄的小到 標幺值，顯示了記錄的“全景”。取景框，顯示了當前畫面在記錄全景中的位置。按“Tab”鍵，切換鍵盤操作，共有4組操作：“放大/縮小”、“移動”、“光標1”、光標2”。7.7.1.7放大/縮小方向鍵 →： 放大取景框時間軸，波形橫向壓縮。方向鍵 ←： 縮小取景框時間軸，波形橫向展開。方向鍵 ↑： 放大取景框縱軸（標幺值軸），波形縱向壓縮。方向鍵 ↓： 縮小取景框縱軸（標幺值軸），波形縱向展開。7.7.2.移動方向鍵 →： 取景框右移，波形向左移動。方向鍵 ←： 取景框左移，波形向右移動。方向鍵 ↑： 取景框上移，波形向下移動。方向鍵 ↓： 取景框下移，波形向上移動。

安徽錄波儀轉子上的測速齒 的齒數與機組的極對數相同，這種情況一般出現在水輪機組上。此時應將面板上的撥動開關撥至1：1處，并在參量配置中設置極對數，詳見5.7.1模擬通道。 偏置旋鈕應根據轉速傳感器的類型和信號的形態做具體的調節。使用的“實時波形”觀察到的轉速通道的波形，不是轉速傳感器發生的信號，而是經過處理后得到的鋸齒波。如果轉速信號正常，且配置正確，應生成穩定的鋸齒波，并且轉速值、發電機功角值正常。轉速信號的Vpp高于1.0V，且有穩定的過零點，即可正常測量。五、在線分析軟件 5.1簡述主要功能：在線分析軟件是運行人員正常監測和故障、穩態分析的有力工具，遠程機軟件運行于Qt平臺，通過網絡接口連接。其主要功能包括：1）在線監測：顯示模擬量有效值、開關量狀態、實時波形、矢量圖、諧波分析。2）故障錄波：實現手動啟動、故障設置、實時記錄，歷史記錄的功能。3）電氣試驗：包含多項電氣試驗功能，可完成發電機總啟動電氣試驗，例如發電機空載、短路、勵磁調節器特性、同期試驗、甩負荷試驗等。此外還包含轉子交流阻抗試驗、定子鐵心磁化試驗、進相試驗等試驗功能。程序的曲線類、波形類試驗功能用途廣泛，可滿足多種動態過程記錄要求。4)長時記錄：啟動長時記錄及長時記錄列表的設置和查詢功能。5）參數設置：提供參量設置、采樣頻率、試驗地點、功角初始角、通道修正及通道數的錄入及保存功能。

<安徽>天正華意電氣設備有限公司 價格合理的安徽發電機特性記錄儀廠家 <安徽>天正華意電氣設備有限公司

安徽錄波儀故障記錄的三種數據（模擬量波形、模擬量有效值、開關量狀態）采用不同的記錄格式（故障前、后記錄長度，對于波形還有 段、第二段的長度和第二段記錄頻率）。Fw1：波形 段記錄頻率，使用錄波儀當前采樣頻率。Fw2：波形第二段記錄頻率，用戶設置。波形第二段為可選項。Fe：有效值（含派生量）記錄頻率，固定為1點/20ms。Fd：開關量記錄頻率，使用錄波儀當前采樣頻率。6.6.模擬量啟動參數運行中，錄波儀監測模擬量（含派生量）的狀態，模擬量的突變、過量、欠量，可以啟動故障記錄。設置表格中，每個模擬量對應有“突變啟動值”、“過量啟動值”、“欠量啟動值”3欄，如 果欄為空，則禁止了該通道的該種啟動方式。3種方式的寫入值的含義如下：1.突變啟動值假設某通道模擬量的“突變啟動值”一欄，寫入了值Hm。如上圖，如果模擬量有效值有一個大于等于Hm的階躍（正或負），錄波儀將啟動故障記錄，并把T0作為故障零點。其中階躍時間T必須小于等于60ms，即錄波儀不把緩變的模擬量有效值變化認作突變。2.過量啟動值假設某模擬量的“過量啟動值”一欄，寫入了值Vu。如上圖，如果模擬量有效值大于Vu，錄波儀立即啟動故障記錄，并把T0作為故障零點。3.欠量啟動值假設某模擬量的“欠量啟動值”一欄，寫入了值Vl。如上圖，如果模擬量有效值小于Vl，錄波儀立即啟動故障記錄，并把T0作為故障零點。注意：當錄波儀因某通道過量（欠量）而啟動故障數據錄制后，為避免該通道保持過量（欠量）狀態而持續啟動故障錄制，錄波儀鎖定該通道的過量（欠量）啟動，直到該通道退出過量（欠量）狀態。但是，處于鎖定狀態的通道，仍然可以以突變啟動故障數據錄制。6.7.開關量啟動參數運行中，錄波儀監測開關量的狀態，開關量的變位可以啟動故障記錄。設置表格中，每個開關通道對應有“閉合啟動”、“斷開啟動”2欄。如果欄寫入“√”，則允許該通道的該種啟動方式，否則禁止。七、故障監錄7.1.自動啟動處于運行狀態，錄波儀即依據用戶定義的故障判據（參見“設置”一章），實時監測故障的發生，這是錄波儀不可禁止的功能。7.2.手動啟動?當錄波儀不在故障記錄狀態時，用戶可以手動啟動一次故障記錄：?通過“菜單\啟動”選項。?通過上位機的“啟動錄制”按鈕。7.3.故障區為了避免在使用較慢速 存儲器（如CF卡）時，由于故障記錄寫入的延時，造成故障記錄盲區，錄波儀在內存中分配了3個故障記錄緩沖區，運行時輪流使用。在狀態條上，有這3個區的狀態指示，參見“界面和基本操作”一章。7.4.記錄管理按“菜單”鍵，選擇彈出菜單的“記錄”，打開記錄列表對話框，對話框左側的列表是故障記錄列表。在打開的記錄列表對話框中，按↙鍵，打開選定的記錄文件，進入分析畫面；用戶可以手動刪除故障記錄（F1），這是 刪除。

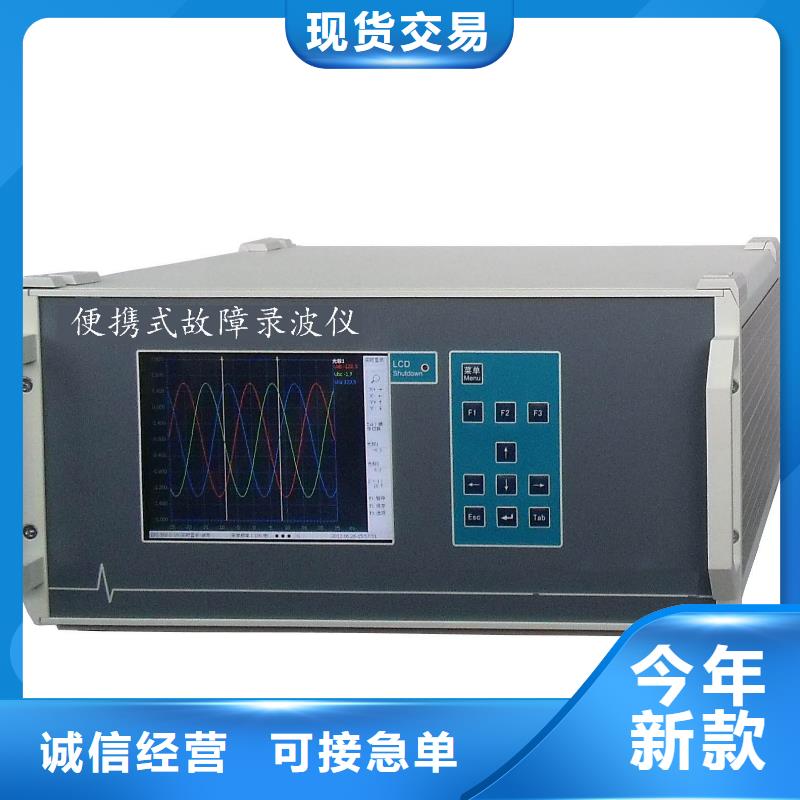

安徽錄波儀便攜式故障錄波儀，是以DSP、嵌入式操作系統為核心，采用三層體系結構，實現了數據采集、處理、傳輸、存儲功能的便攜式裝置?；贒SP的先進數據處理能力，錄波儀實現全數字模擬信號濾波，可以根據用戶需要，靈活地采用不同的采樣頻率， 為100K/S，可用于暫態電氣信號的錄制分析。采用先進工控內核，結合嵌入式操作系統，、可靠地實現數據高級處理、傳輸、存儲、顯示功能。錄波儀提供上位機軟件包，可安裝于基于Windows操作系統的計算機， 如筆記本電腦、工程師站、DCS主機等。上位機通過現場總線或局域網與錄波儀連接，實現遠程控制、數據共享、電氣試驗等功能。錄波儀主要功能包括：故障錄波：按用戶預先定義的故障判據，錄波儀實時監測被測信號，并在出現故障時，啟動波形錄制，同時通知上位機，錄制的數據保存在 存儲器上，掉電不失。此功能可用于電力系統或其他關鍵設備的運行監測，用于故障診斷、排除故障。實時監測：錄波儀接入了16路開關量、18路模擬量。錄波儀實時計算模擬量有效值，計算量值（頻率、有功、無功、零序、負序等），并可實時計算諧波（同時計算3路， 21次）、矢量圖（多4組，每組多包括6個模擬量）。所有以上數據，包括開關量狀態、模擬量波形都可以實時顯示。有效值、開關量可以實時傳輸給上位機。3天歷史曲線：錄波儀可以以每秒一點的頻率，記錄16路開關量和8個模擬量（任選、包括計算量），總計3天，循環記錄，用以描述被測信號的長期趨勢。錄制的數據掉電不失。發電機總啟動電氣試驗：錄波儀可以方便實現任意二組參量的X-Y特性試驗，可做曲線擬合。也可以替代振子示波器，錄制任選的模擬量有效值。功能覆蓋發電機空載試驗、短路試驗等，以及勵磁調解器階躍試驗、滅磁試驗、零起升壓試驗等。錄波儀進行電氣試驗，可提高試驗效率、測量精度和數據處理能力，實現電氣試驗的自動化。錄波儀可用于電力系統或其他行業的關鍵設備的在線監測；也可作為便攜式儀器，用于各種工業設備的故障的監錄、分析；或利用其數據處理計算能力，作為數據源，向其他系統提供實時數據。

<安徽>天正華意電氣設備有限公司 價格合理的安徽發電機特性記錄儀廠家 <安徽>天正華意電氣設備有限公司

安徽錄波儀一、功能特征?電氣隔離24路模擬量、16路開關量同步采樣輸入信號處理通道全部采用電氣隔離，隔離耐壓3000VDC。?靈活的采樣頻率錄波儀允許選擇從 10K/s 到 100K/s 的多種采樣頻率，以滿足不同應用需要。 采樣頻率為100K/s（2路模擬通道、16路開關通道），當24路模擬量、16路開關量全部打開時，錄波儀的采樣頻率為10K/s。?實時有效值計算錄波儀對模擬通道進行無延遲的有效值計算。交流量RMS每10ms生成一點。?實時派生量計算用戶可以定義多達24個派生量，包括頻率、有功、無功等多個類型。錄波儀進行無延遲的派生量計算。?對接入通道、派生量實時監視，多種故障啟動方式在任何運行狀態下，錄波儀都根據用戶設置的啟動量、啟動方式、啟動值，實時監視接入量，一旦滿足啟動判據，即按用戶設置格式記錄波形。故障記錄文件存儲容量為2GB。如果連接了上位機（PC機），錄波儀即時通知上位機。?發電機總啟動電氣試驗功能連接PC機，錄波儀可以進行發電機總啟動電氣試驗，包括發電機、勵磁機的短路、空載試驗，勵磁調節器特性試驗等。?實時監測實時諧波分析、實時波形顯示、矢量圖畫面。?6.4＂TTF顯示屏分辨率為640*480?串行口通訊RS-232C可以定制為半雙工時序，可通過RS232/485轉換器接入RS-485總線。?10/100Mbps局域網接口錄波儀具備1個局域網接口，可以直接連接PC機，也可接入局域網。?PC軟件PC軟件運行于Windows平臺，通過串行口或網絡接口連接。提供實時監視、參數設置、數據分析、發電機總啟動電氣試驗等功能。

安徽錄波儀在設置過程中，有時需要輸入數字，錄波儀的數字輸入框采用方向鍵操作。錄波儀對每個數字輸入框預先定義了格式，包括：整數位數、小數位數、是否有負號。例如，對于模擬量額定值，數字預先定義的格式為：4位整數、3位小數、可以有負號。某模擬量的額定值為15.75，在設置對話框中，輸入框沒有獲得輸入焦點時的狀態：按Tab鍵，使其獲得輸入焦點：此時可以使用方向鍵→、←選擇要改變的位，然后用方向鍵↓、↑改變該位的值；對于 位，如果格式規定可以有負號，則在“0”時，按方向鍵↓出現負號。5.5.畫面信息條在“實時顯示/波形”等畫面，屏幕右側出現信息條。信息條分為：方向健定義區：指示當前的方向健功能定義，使用Tab鍵輪換功能。光標信息區：顯示2個光標在時間軸上的位置。放大/縮小 移動光標1光標2六、設置按“菜單”鍵，選擇彈出菜單的“設置”，可以進入以下的設置項。受錄波儀的鍵盤限制，部分需要輸入字母、漢字的設置內容，需要在PC機上進行。6.1.采樣頻率錄波儀的模擬量、開關量使用相同的采樣頻率，同步采樣。可選用的 采樣頻率取決于采樣的模擬通道的數目，對應關系請參見“技術規格”一章的相關說明。使用上、下箭頭鍵，選擇錄波儀當前使用的采樣頻率，如果選擇超過了 可用值，錄波儀會給出提示，并自動選用當前可用的 值。6.2.通訊6.2.1串行口設置串行口的波特率；對于具有485接口的型號，還在此選擇使用的串行端口號（COM1、COM2）。串行口：用隨機附帶的專用串口通訊電纜（5芯），連接PC機串口。波特率： 4800 – 115200可選；由用戶選擇能夠保證通訊穩定的 值。注意：更改錄波儀的串口設置后，應關機，重新啟動。

<安徽>天正華意電氣設備有限公司 價格合理的安徽發電機特性記錄儀廠家 <安徽>天正華意電氣設備有限公司

安徽錄波儀儀器簡介波形記錄儀是針對電力系統應用而開發的瞬態信號記錄儀器，儀器內部軟件預置了針對發電機調試的試驗模板，使用戶可以通過記錄儀很方便的完成發電機短路特性試驗，空載特性試驗，勵磁系統擾動試驗，勵磁系統10%階越試驗，滅磁常數測量，自準同期裝置校驗，機組甩負荷記錄等試驗。儀器具有豐富的軟件組件使用戶可以通過軟件組件，進行圖形分析，組合運算，有效值計算，交流功率計算，三相對稱性分析，頻譜分析，諧波分析，曲線相關性分析，圖形編輯和相量圖繪制等操作。試驗數據和分析結果可以生成WORD/EXCEL形式試驗報告，也可以通過軟件生成JPG圖片導出，以方便用戶對試驗結果進行深入的分析和處理。儀器具有12路模擬量輸入，12路有源開關量輸入和3路開出量信號， 采樣頻率可達100KHZ，基本可以滿足電力系統各種試驗的瞬態信號記錄要求。并且所有的模擬通道之間均相互隔離，以避免試驗中不同電位點的連接問題導致被測系統發生故障。

安徽錄波儀十、趨勢圖錄波儀在 存儲器上建有趨勢圖文件，可以以1點/秒的頻率連續記錄歷史曲線，并隨時寫入該文件。趨勢圖可記錄不多于8個模擬量，以及16路開關量。記錄時間總長為1小時、2小時、6小時、12小時、1天、2天、3天可選。此畫面支持的操作：F3：趨勢圖設置運行中，用戶可以啟動趨勢圖的記錄（主菜單/設置/趨勢圖管理/運行趨勢圖），也可以停止之前啟動的趨勢圖（主菜單/設置/趨勢圖管理/停止趨勢圖）。狀態條顯示了趨勢圖的運行狀態。趨勢圖數據包含 時鐘信息，如果記錄過程中曾被停止或關機，則顯示的趨勢曲線會有中斷。錄波儀在出廠時，趨勢圖的記錄被設定為停止。10.1.設置趨勢圖的設置由（主菜單/設置/趨勢圖管理/趨勢圖設置）進入，在這個對話框中可以選擇要記錄的模擬量。如果當前趨勢圖已經記錄有數據，而用戶改變了模擬量的選擇，則必須重建趨勢圖文件；此時，錄波儀會提示用戶，在刪除或保存數據為文件之間作出選擇。將趨勢圖數據保 存為一個記錄文件，記錄類型為，文件擴展名為“TRD”。10.2.實時顯示按“菜單”鍵，選擇彈出菜單的“實時顯示/趨勢圖”。如果趨勢圖正在運行，則畫面會實時刷新。畫面橫向為時間軸，可選的顯示畫面時間軸長度為：1小時、2小時、6小時、12小時、1天、2天、3天，并且不超過記錄時間總長；時間軸右端顯示為0，從右向左，依次顯示距離右端的時間。在趨勢圖運行時，時間軸右端是當前時刻；在停止時，因為畫面不再刷新，所以時間軸右端是停止的時刻。畫面縱向為幅值，由于各模擬量的額定值可能不同，為方便比較，縱軸采用標幺制，即為“實時值/額定值”。而光標對應處顯示為有名值（實際值）。開關量從下向上依次排列，坐標系右側的“標明開關量的代號，符號“∠”的尖角位置與開關量的“斷開”狀態對應，高于此處的位置為“閉合”狀態。開關量狀態的正確顯示依賴于“外接邏輯”的正確設置，請參見“設置/開關通道”。按“Tab”鍵，切換畫面操作組，共有4組操作：“放大/縮小”、“移動”、“光標1”、光標2”。畫面設置：此對話框的設置與趨勢圖設置不同，請注意區分。此處是從趨勢圖記錄的模擬量、開關量中選擇需要在畫面中顯示的，對趨勢圖的數據記錄沒有影響。10.3.趨勢圖記錄文件在打開的記錄列表對話框中，選定要打開的趨勢圖記錄，按“↙“鍵，進入分析畫面。分析畫面與停止記錄時的趨勢圖實時顯示畫面類似，即數據、時間軸不刷新，而且狀態條的功能路徑部分顯示當前打開的文件名。
