| 產品參數 | |
|---|---|
| 產品價格 | 電議 |
| 發貨期限 | 電議 |
| 供貨總量 | 電議 |
| 運費說明 | 電議 |
| 范圍 | 金屬浮子流量計紅外測溫傳感器生產基地位于【上海】，供應范圍覆蓋浙江省 杭州市、寧波市、溫州市、臺州市、金華市、湖州市、紹興市、舟山市、嘉興市、衢州市、麗水市 吳興區、南潯區、德清縣、長興縣、安吉縣等區域。 |

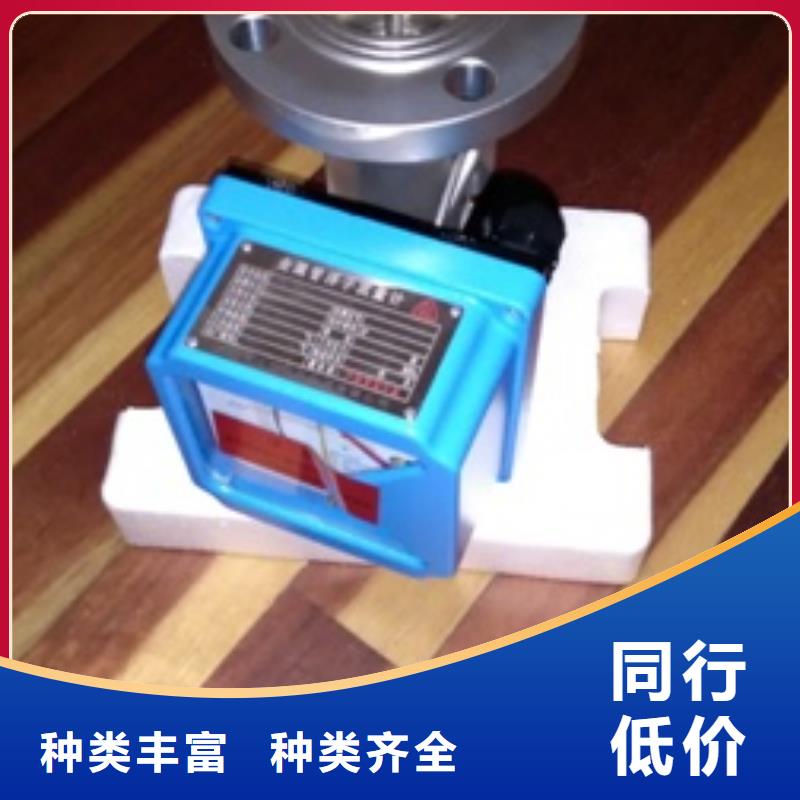

金屬管浮子流量計
一、 概述：
1、 是基于浮子位置測量的一種磁耦合變面積流量?jī)x表。
2、 小可測流量范圍：0.1～1L/h（水）。
3、 適合介質：液體和氣體。
4、 結構：全金屬結構，304或316不銹鋼鋼、哈氏合金、鈦材。
5、 特點：體積小（安裝間距小為90mm-側進側出型）、壓損小。
6、 量程比：10：1。
7、 輸出：指針指示型、4～20mA遠傳輸出型（24V供電）。
8、 防爆分類：普通型、本質型兩種。
9、 流向：下進上出、上進下出、側進側出兩種。
10、 使用環境溫度范圍:-40 -- +80℃。
11、 精度:<±2.5%,溫飄:< ±0.1%/10℃。
二、 結構組成：
1、 本體
2、 測量管
3、 浮子
4、 表頭
5、 磁耦合系統
6、 電氣電纜
原理：流量的測量是由指示器內的變送器通過耦合磁鋼感受浮子位置的變化來完成流量的指示和號的遠傳輸出。當被測介質自下而上流經測量管時，浮子受重力、浮力及流體流速對浮子垂直向上的推動力，三者平衡時，浮子即相對靜止在某個位置，這個位置隨浮子與錐管的環隙面積、流體流速而變化，浮子的位置即對應被測介質流量的大小。
三、 技術參數：
測量范圍 水 (20℃) 3～250000 l/h
空氣（0.1013MPa20℃） 0.05～7000000 l/h
量程 比 10:1
精度等級 1.5級/2.5級/4.0級
工作壓力 Max 16MPa
介質溫度 標準型 -40℃～+120℃
環境溫度 -40℃～+80℃
連接口徑 DN10~DN200 特殊請和廠家聯系
輸 出 標準號:二線制4～20mA(24VDC供電)
報 警 一點/二點報警
供 電 24VDC±20%
連接方式 螺紋，法蘭，卡箍等
電氣接口 M8×1或用戶提供規格
防護等級 IP65
防爆標志 本安型：ExiaIICT3～6
四、流量表
公 稱通 徑 流量范圍(標況水) L/h 流量范圍(標況空氣) Nm3/h 壓力損失(水) kPa 壓力損失(空氣) kPa DN10 0.3-3～10-100 0.005-0.05～0.34-3.4 1.2～40 1.2～40 DN15 2.5-25～180-1800 0.07-0.7～5-50 11 25 DN25 200-2000～600-6000 6-60～12-120 19 30 DN40 700-7000～1000-10000 20-200～35-350 8 19 DN50 1200-12000～2000-20000 30-300～40-400 13 10 DN80 2000-20000～5000-50000 50-500～120-1200 32 13 DN100 7500-75000/10000-100000 200-2000～300-3000 26 30 DN150 10000-100000～18000-180000 300-3000 30 35 DN200 20000-200000～25000-250000 500-5000～700-7000 40 42
伍賀機電科技(湖州市分公司)自成立以來一直秉承“品質、專業、誠信、熱忱”的經營理念，致力于打造滿足客戶需求的準確、方便、迅捷、可靠的 恒流閥企業。公司特別注重高科技研發團隊的的建設，凝聚了一支多年從事 恒流閥方面的研發和產品工程師，保證了產品質量的穩定性、可靠性。同時公司也建立了擁有豐富項目實施經驗和技術過硬的售前、售后服務隊伍，可以為用戶提供的產品服務和技術解決方案。
金屬管浮子流量計
一、 結構組成：
1、 本體
2、 測量管
3、 浮子
4、 表頭
5、 磁耦合系統
6、 電氣電纜
原理：流量的測量是由指示器內的變送器通過耦合磁鋼感受浮子位置的變化來完成流量的指示和號的遠傳輸出。當被測介質自下而上流經測量管時，浮子受重力、浮力及流體流速對浮子垂直向上的推動力，三者平衡時，浮子即相對靜止在某個位置，這個位置隨浮子與錐管的環隙面積、流體流速而變化，浮子的位置即對應被測介質流量的大小。
二、 特點：
1、 是基于浮子位置測量的一種磁耦合變面積流量?jī)x表。
2、 小可測流量范圍：0.1～1L/h（水）。
3、 適合介質：液體和氣體。
4、 結構：全金屬結構，304或316不銹鋼鋼、哈氏合金、鈦材。
5、 特點：體積小（安裝間距小為90mm-側進側出型）、壓損小。
6、 量程比：10：1。
7、 輸出：指針指示型、4～20mA遠傳輸出型（24V供電）。
8、 防爆分類：普通型、本質型兩種。
9、 流向：下進上出、上進下出、側進側出兩種。
10、 使用環境溫度范圍:-40 -- +80℃。
11、 精度:<±2.5%,溫飄:< ±0.1%/10℃。
三、 技術參數：
測量范圍 水 (20℃) 3～250000 l/h
空氣（0.1013MPa20℃） 0.05～7000000 l/h
量程 比 10:1
精度等級 1.5級/2.5級/4.0級
工作壓力 Max 16MPa
介質溫度 標準型 -40℃～+120℃
環境溫度 -40℃～+80℃
連接口徑 DN10~DN200 特殊請和廠家聯系
輸 出 標準號:二線制4～20mA(24VDC供電)
報 警 一點/二點報警
供 電 24VDC±20%
連接方式 螺紋，法蘭，卡箍等
電氣接口 M8×1或用戶提供規格
防護等級 IP65
防爆標志 本安型：ExiaIICT3～6
四、流量表
公 稱通 徑 流量范圍(標況水) L/h 流量范圍(標況空氣) Nm3/h 壓力損失(水) kPa 壓力損失(空氣) kPa DN10 0.3-3～10-100 0.005-0.05～0.34-3.4 1.2～40 1.2～40 DN15 2.5-25～180-1800 0.07-0.7～5-50 11 25 DN25 200-2000～600-6000 6-60～12-120 19 30 DN40 700-7000～1000-10000 20-200～35-350 8 19 DN50 1200-12000～2000-20000 30-300～40-400 13 10 DN80 2000-20000～5000-50000 50-500～120-1200 32 13 DN100 7500-75000/10000-100000 200-2000～300-3000 26 30 DN150 10000-100000～18000-180000 300-3000 30 35 DN200 20000-200000～25000-250000 500-5000～700-7000 40 42
FDK 系列小流量金屬管浮子流量計
一、概述
FDK 系列是小流量金屬管浮子式流量測量?jī)x表，可測量液體、氣體或蒸汽，該儀表采用變面積 式測量原理，測量部件由一個錐形測量管和浮子組成，具有堅固、穩定和應用范圍廣的特點。連接方式有水平連接或垂直連接，亦可選配入口壓力變化或出口壓力變化的壓力調節器（恒流閥），廣泛應用于石油、 化工、化纖、鋼鐵、食品、輕工、制藥等行業的小流量測量和過程控制。
FDK系列為現場指示型儀表，可選裝一個或二個本安防爆型報警開關（需配備關聯設備）；FDK37 系 列為電遠傳型儀表，輸出 4～20mA 電流號（兼容 HART 通訊協議），同時采用 LED 光柱現場指示流量。
二、型號命名
| FDK |
|
|
|
| |||||
|
| 32/37 | 水平連接 | 結構形式（介質流向） |
| |||||
|
| 34 | 垂直連接 |
| ||||||
|
|
|
| /1 | 1/4”NPT 標準連接 | 結構形式（介質流向） |
| |||
|
|
|
| /2 | 其它 |
| ||||
|
|
|
|
|
| |||||
|
|
|
|
| /R0 |
| 304 |
| 接液材質 |
|
|
|
|
|
| /R1 |
| 316L |
|
| |
|
|
|
|
|
|
|
|
| ||
|
|
|
|
|
|
| K1 | 帶一上限報警點 |
|
|
|
|
|
|
|
|
| K2 | 帶一下限報警點 | 附加功能 |
|
|
|
|
|
|
|
| K12 | 帶一上限和一下限報警點 |
|
|
|
|
|
|
|
|
|
| |||
| 舉例說明：FDK32/1/R0/K1 注：水平連接，接口1/4”NPT,材質304不銹鋼，帶一點上限報警 |
| ||||||||
三、主要技術參數
1、 1、測量范圍：水（20℃） 0.3～100L/h
空氣（20℃ 101325Pa）5～3400L/h
2、量 程 比：10∶1
3、準確度等級：4.0,2.5
4、 工作壓力：2.5MPa 或 6.4MPa， 13MPa
5、介質溫度：—80～＋150℃， 250℃
6、環境溫度：—25～＋65℃
7、連接方式：1/4″NPT 內螺紋，可選Φ6（Φ8）卡套連接或按用戶要求 8、限位報警：1～2 個報警開關（可選，防爆等級 ExiaIICT3—T6）
9、電遠傳：電源電壓：24(1±10%)V DC
輸出號：(4～20)mA DC，二線制(兼容 HART 通訊協議) 負載電阻：≤500Ω (24V DC)
10、防護等級：IP65
四、主要零部件材質
| 零 部 件 | 標 準 |
|
| 特 殊 |
|
|
|
|
|
|
| 基 座 | 304 |
| 316L | 或按用戶要求 |
| 錐管浮子 | 304 |
| 316L | 或按用戶要求 |
| 指示器外殼 |
| 鑄 鋁 |
| |
