10-250KV系列復合硅橡膠絕緣套管是一種新型干式穿墻套管，套管芯體采用ERC高溫加強纏繞空心管或環氧樹脂玻璃纖維拉擠管和先進的干式生產技術，產品性能穩定，局部放電量小，介質損耗小，產品免于維護，同時由于產品采用合理的設計結構，產品內部電場分布均勻，熱穩定性能好，運行系數較高。另外產品外絕緣材料還采用電氣性能，憎水性能和耐老化性能優異的高溫硫化硅橡膠材料。因此，產品具有優異的耐污能力和防性能，在產品運輸，安裝等方面極為快捷方便，符合電力產品環保、無油化、小型化的發展趨勢。是滿足城鄉高壓電網改造要求的新一代產品。
使用環境條件
 1、戶內套管 環境溫度不高于＋40℃，不低于-40℃ 海拔不超過2500m
相對濕度月平均值不大于90％ 周圍空氣應不受腐蝕性或可燃氣體、水蒸汽等明顯污穢 無經常性的劇烈振動
 2、戶外套管 環境溫度不高于＋40℃，不低于-40℃； 海拔不超過2500m； 風速不大于34m/s
產品的使用環境的空氣污穢程度，按GB/T5582 分為Ⅰ、Ⅱ、Ⅲ、Ⅳ等4 級； 無經常性的劇烈振動本系列產品戶內-戶外型干式復合

為了提高套管的起始電暈，對20和35kV套管在
墻套管適用于工頻交流電壓為35kV及以下電廠、變電站的配電裝置和高壓電器，作導電部分穿過墻壁或其它接地物的絕緣和支持用。套管按使用場所可分為：戶內普通型、戶外-戶內普通型、戶外-戶內耐污型、戶外-戶內高原型、戶外-戶內高原耐污型五種類型。戶內普通型一般適用于安裝地點海拔不超過1000m地區，但安裝地點應是無明顯污穢地區。  戶外-戶內高原型適用于安裝地點海拔為3000m以下地區。  戶外-戶內高原耐污型適用于安裝地點海拔為3000m以下的污穢地區。套管按所使用導體材料又可分為鋁導體、銅導體以及不帶導體（母線式）的三種類型。其型號字母B表示強度等級為7500N。其它各類套管的彎曲強度等級
分類如下，母線穿墻套管的使用電流決定用戶采用的母線尺寸型號說明：C—戶內銅導體穿墻套管；CL—戶內鋁導體穿墻套管；CWL—戶外-戶內鋁導體穿墻套管；CB—戶內圓導桿穿墻瓷套管；CWB—戶外-戶內圓導桿穿墻瓷套管；B—抗彎破壞負荷等級，7.5kN。CLB—戶內鋁導體穿墻套管（加強型）；CWLB—戶外-戶外鋁導體穿墻套管（加強型）；CW—戶外-戶內銅導體穿墻套管；CWWL—戶外-戶內耐污型鋁導體穿墻套管；CWW—戶外-戶內耐污型銅導體穿墻套管；CM—戶內母線穿墻套管；CMW—戶外母線穿墻套管；CMWW—戶外-戶內耐污型銅導體穿墻套管字母后數字為設計順序號。對帶導體套管，短橫后分
數：分子為套管額定電壓千伏數；Q表示大爬距；分母為套管額定電流安培數；第二個短橫后數字為污穢等級號；第三個短橫后字母G表示高原型。對母線式套管，字母后個短橫后數字為額定電壓千伏數；第二個短橫后數字為套管瓷套內徑直徑毫米數；第三個短橫后數字為污穢等級號。例：型號CWWL-35/630-3系35kV電壓、630A電流、戶外-戶內耐污型鋁導體穿墻套管，適用于3級污區。例：型號CWWL-35/630-1-G系35kV電壓、630A電流、戶外-戶內高原耐污型鋁導體穿墻套管，適用于1級污區。例：型號CWWB-35Q/630 系35kV電壓、630A電流、大爬距銅導體穿墻套管

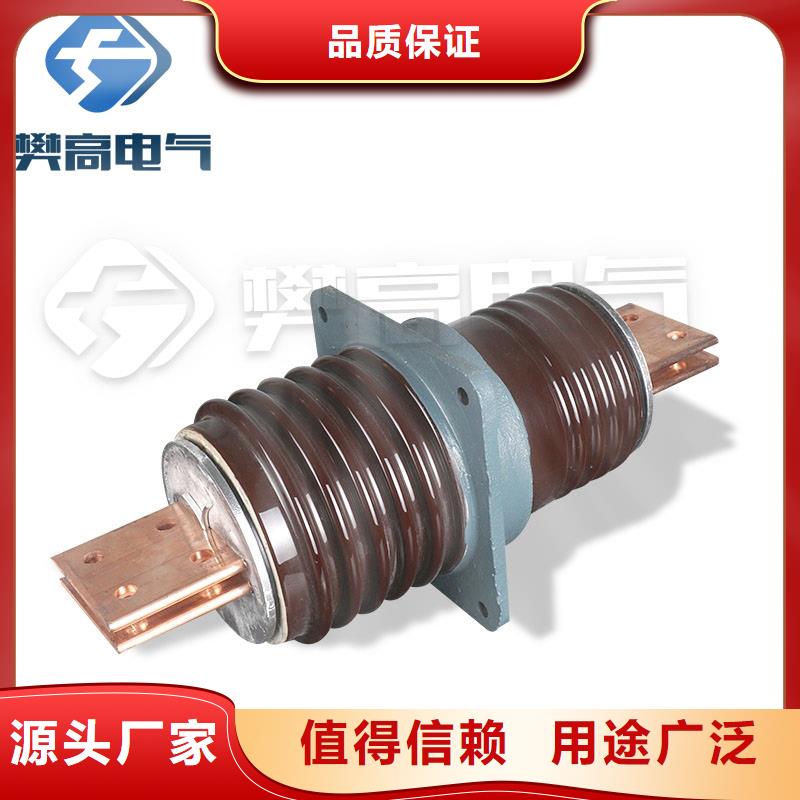

高壓穿墻套管額定電壓：35kV， 另有6kv、10kv、20kv、型號說明：CB戶內銅排穿墻套管、CLB戶內鋁排穿墻套管、CWB戶外銅排穿墻套管、CWLB戶外鋁排穿墻套管產品型號：CB-35KV/200A、CLB-35KV/400A、CWB-35KV/600A、CWLB-35KV/1500A頻率：15～60Hz適用范圍：三相交流系統電站和變電所配電裝置上產品功能：供導電部分穿過隔板、墻壁或其它接地物，起絕緣支持和外部導線（母線）間固定連接之用。產品結構：戶內、戶外穿墻瓷套管是由瓷件、導電桿、兩端金屬附件及安裝法蘭裝配而成。母線穿墻
瓷套管是由瓷件、兩端金屬附件、母線夾板及安裝法蘭裝配而成（母線夾板通常由用戶按母線尺寸自配）。主要產品有高壓真空斷路器、高壓隔離開關、高、低壓避雷器、絕緣子、跌落式熔斷器、母線夾具、簧（電磁）操作機構、母線伸縮節等高壓產品，廣泛應用于城鄉電網改造、輸配電工程、冶金、化工、礦山、鐵路、建筑及生活小區電力工程項目配套。請以實物為準穿墻套管適用于工頻交流電壓為35kV及以下電廠、變電站的配電裝置和高壓電器，作導電部分穿過墻壁或其它接地物的絕緣和支持用。套管適用于環境溫度-40℃～＋40℃，不適用于在足以降低套管性能的條件下及套管戶內部分表面凝露情況下使用。當套管在環境溫度高于＋4
0℃，但不超過＋60℃時，套管的工作電流建議按環境溫度每1℃，額定電流負荷降低1.8％。當套管在環境溫度高于＋40℃以及符合GB12944.1第5.1條中規定的高允許發熱溫度的情況下使用時，允許其工作電流長期過載，建議按環境溫度每降低1℃，額定電流負荷增加0.5℃，但增加值不應大于額定電流的20％。套管按使用場所可分為：戶內普通型、戶外-戶內普通型、戶外-戶內耐污型、戶外-戶內高原型、戶外-戶內高原耐污型五種類型。戶內普通型一般適用于安裝地點海拔不超過1000m地區，但安裝地點應是無明顯污穢地區。戶外-戶內耐污型適用于安裝地點海拔不超過1000m的污穢地區，對于嚴重及特重污穢
區用35kV套管，可選用63kV油紙電容式穿墻套管。各類套管的彎曲強度等級分類如下，母線穿墻套管的使用電流決定用戶采用的母線尺寸
壓穿墻套管編輯高壓穿墻套管適用于工頻交流電壓為35kV及以下電廠、變電站的配電裝置和高壓電器中，作導電部分穿過墻壁或其它接地物的絕緣和支持用。

套管按所使用導體材料又可分為鋁導體、銅導體及不帶導體(母線式)三種類型。 [1] 結構編領域的產品研發、生產、銷售和服務為一體的規模型企業，公司技術力量雄厚，設備配套完善，產品型號多樣，隨著公司的不斷發展，產品設計科學、制作精良、造型美觀，是現代電網建設的理想的配套產品，其中戶內（外）真空斷路器，隔離開關，負荷開關，氧化鋅避雷器，熔斷器，穿墻套管，絕緣子，電流互感器，高壓電力計量箱等一系列高低壓電氣產品暢銷全國各地我們以“科技興業，質量創牌，誠經營，優良服務”的企業宗旨；一直致力于追求卓越的民族電氣工業，為廣大新老用戶提供優質的產品和良好的服務而不懈努力，您的滿意始終是我們追求的目標，真誠歡迎新老朋友惠顧，共創美好未來。套管由瓷件、安裝法蘭及導體裝配而成。母線穿墻套管不帶導電部分，瓷套與法蘭固定方式除35kV高原型及部分產品采用機械卡裝外，其余均用水泥膠合劑膠裝；銅導體采用定心墊圈和螺母固定，銅、鋁導電排采用定心墊圈和開口銷固定。對母線穿墻套管兩端蓋板，開口尺寸根據選用的母線規格型式自行確定。附件表面涂灰磁漆。為了提高套管的起始電暈，對20、35kV套管在結構上采用均壓措施，將靠近法蘭部位的瓷壁及兩邊的傘 (棱)適當加大、加厚，在瓷件焙燒前于瓷套內腔和法蘭附近，以及靠近法蘭的 個傘(棱)上均勻上一層半導體釉，經焙燒后使半導體釉牢固地結合在瓷壁上，并通過接觸片使瓷壁短路，大大改善電場分布，防止套管內腔放電，提高滑閃放電電壓。套管導電部分采用鋁導體，節省大量的銅材，降低成本。與母線連接的導電面積增大，克服了銅導桿接觸面積小而產生溫度過高的缺點。套管安裝法蘭分正反兩種安裝方式，除6、10kV銅導體管正裝外，其余均為反裝。 [1] 穿墻套管的選擇編輯1、種類和型式選擇根據裝設地點可選屋內型和屋外型，根據用途可選擇帶導體的穿墻套管和不帶導體的母線型穿墻套管。屋內配電裝置一般選用鋁導體穿墻套管。2、額定電壓選擇按穿墻套管的額定電壓砜不得低于其所在電網額定電壓的條件來選擇。當有冰雪時，3～20kV屋外穿墻套管應選用高一級電壓的產品。對3～6kV，也可采用提高兩級電壓的產品

---
