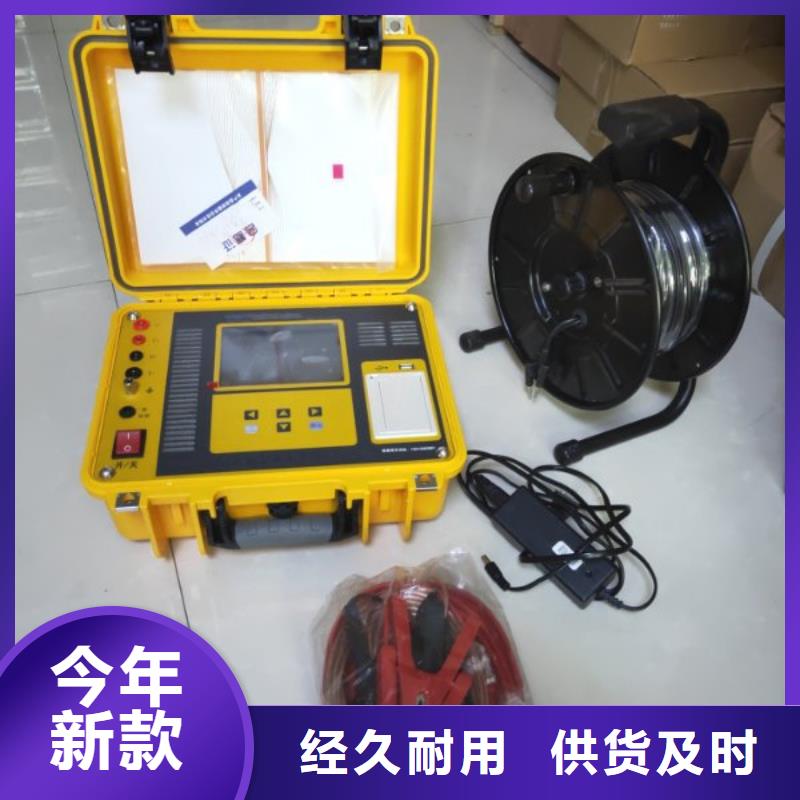

德州接地導通測試儀感謝您購買了本公司的TH-3050接地導通電阻測試儀，為了更好地使用本產品，請一定：詳細閱讀本用戶手冊。嚴格遵守本手冊所列出的規則及注意事項。任何情況下，使用本測試儀應特別注意。為保證測量精度，請使用四線法進行測試，每次測試時間間隔30秒。測試儀設計了過壓保護，但應盡可能避免直接測量帶有市電的導體。電池電壓低符號顯示，請及時充電，每次充電8～10小時。測試儀長時間放置不使用，請每1～2個月給電池充電一次。在測量電壓時，C1端C2端不能輸入信號，P1端P2端不要超量程輸入電壓信號，否則可能損壞儀表。測試儀在使用中，測試線發生斷裂而造成金屬外露時，請停止使用。請勿于高溫潮濕，有結露的場所及日光直射下長時間放置和存放測試儀。精密儀器，須定期保養，保持機身、測試線清潔，請勿摔壓。使用、拆卸、維修本測試儀，必須由有授權資格的人員操作。控與歷史查詢功能，動態顯示，具有報警值設定及報警指示功能，具有歷史數據讀取、查閱、保存、打印等功能。七．電池說明一般充電8～10小時。檢測儀長時間放置不用，請每隔1～2個月給電池充電一次。請使用原廠配套的充電器充電。充電時，充電器紅燈亮，充滿后綠燈滅。儀表采用了6V電池供電，當電池電量減少時，電量指示條減少，電量符號”顯示請及時充電。電壓低電時影響測量準確度。

德州10A大地網接地電阻測試儀隨時詢價

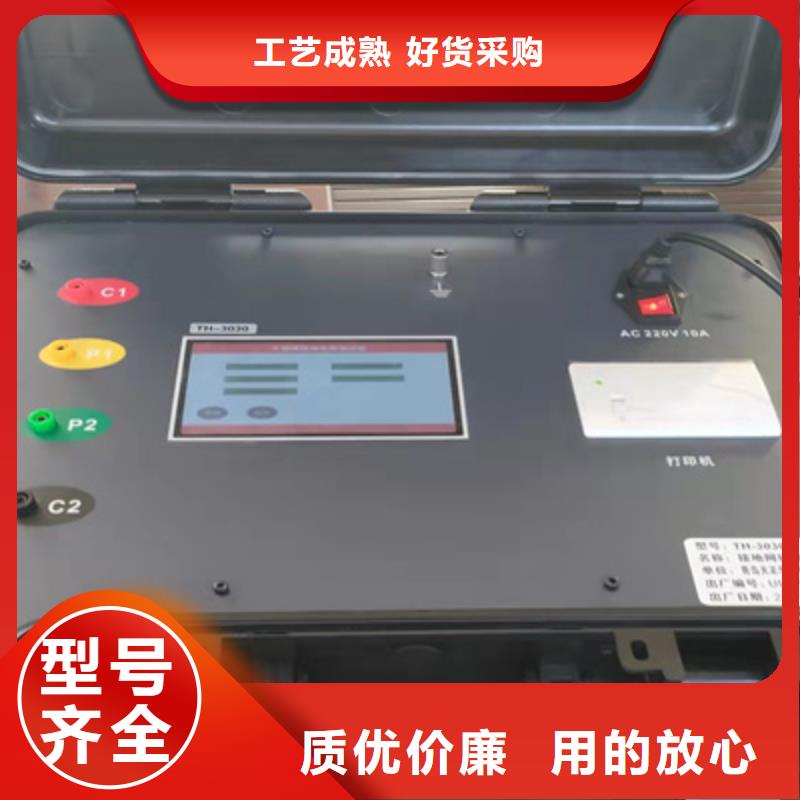

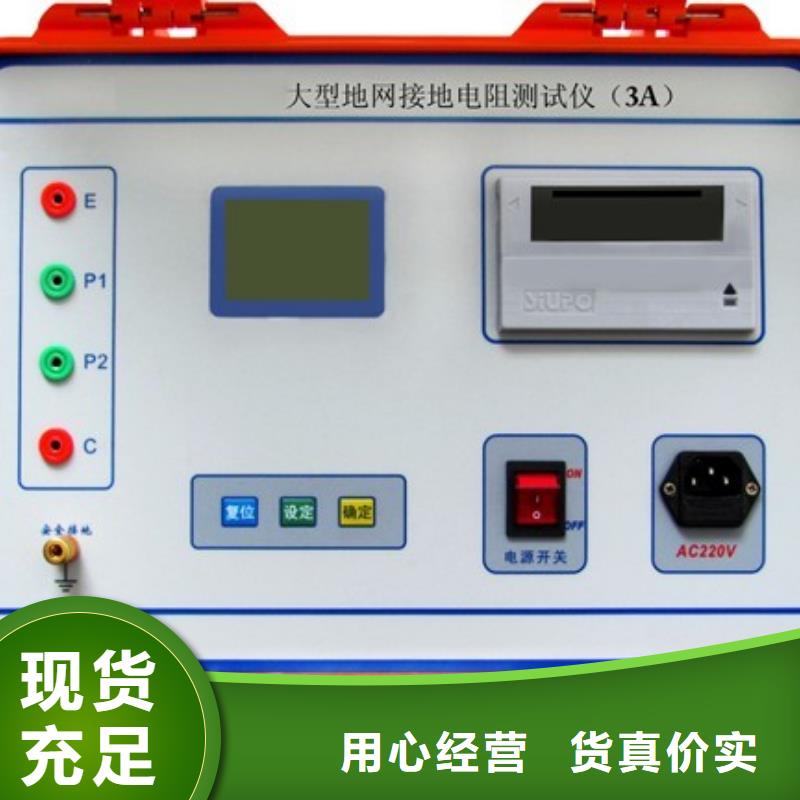

德州接地導通測試儀性能特點1、測量的工頻等效性好。測試電流波形為正弦波，頻率僅與工頻相差為5Hz，使用45Hz 和55Hz 兩種頻率進行測量。2、抗干擾能力強。本儀器采用異頻法測量，配合現代軟硬件濾波技術，使得儀器具有很高的抗干擾性能，測試數據穩定可靠。3、精度高。基本誤差僅0.005Ω，可用來測量接地阻抗很小的大型地網。4、功能強大。可測量電流樁，電壓樁，接地電阻、輔助機、土壤電阻率。5、操作簡單。全中文菜單式操作，直接顯示出測量結果。6、布線勞動量小，無需大電流線。三、技術指標1、阻抗測量范圍：0Ω～200Ω2、分辨率：0.001Ω3、測量誤差：±（讀數×2％＋0.005Ω）4、抗工頻50Hz 電壓干擾能力：10V5、測試電流波形：正弦波6、測試電流頻率：45Hz、55Hz 雙頻7、輸出電流：10A8、輸出電壓：400V9、測量線要求： 電流線銅芯截面積≥1mm2電壓線銅芯截面積≥1.0mm210、供電電源：AC220V±10％，50Hz11、外形尺寸：440×350×21012、儀器重量：10kg四、儀器測試的操作過程及功能說明1、測量原理框圖及測試接線圖圖1測量原理示意圖R0 回路電阻大約5～200Ω Rx 測試電阻大約0～200Ω Rf 標準電阻 測量電流線D：長度為地網對角線長度的3～5倍；線徑：≥1mm2測量電壓線1：長度為0.618D；線徑： ≥1.0mm2測量電壓線2： 接被測地網測量接地線： 接被測地網。面板示意圖1．電流極(C1)2．電壓極1(P1)3．電壓極2(P2)4．接地網(C2)5．打印機6．電源輸入7．接地線8．修改菜單內容，采用循環滾動方式9．修改菜單內容，采用循環滾動方式10. 修改菜單內容，采用循環滾動方式11. 啟停鍵12.電源開關13.液晶顯示屏測量接線如下圖電流極（C1） 電壓極1（P1） 電壓極2（P2）接地網（C2） 電流樁 電壓樁地網圖2三極法測量接線示意圖說明：電壓極2（P2）接地網（C2）兩線必需都要連接在儀器上，然后按測量操作步驟進行測試。

<德州>天正華意電氣設備有限公司
德州10A大地網接地電阻測試儀隨時詢價 <德州>天正華意電氣設備有限公司

德州接地導通測試儀注意事項連接測試夾與連接接地線時，要注意接觸端長期裸露在空氣中，表面覆蓋了一層氧化膜，該氧化膜可能造成測量結果不穩定或不準確，所以在接線時要注意清理氧化膜，或者測試夾與引出端連接好后，用力的扭動幾下測試夾以劃破氧化膜保證連接良好。2、測試完成后，拆線前，請先按復位鍵，關斷電源，再進行拆線。3、選擇電流時要參考該檔位所適用的量程，不要超量程和欠量程使用。超量程時，由于電流達不到預設值，儀器一直處在“正在充電”狀態。欠量程時，對測試數據精度影響較大，選擇適合的輸出電流進行測試，是保證測試數據準確穩定的基礎。4、用戶應及時為儀器充電（至少每月為儀器充電一次），否則在嚴重虧電時仍不充電，會造成電池不可逆的損壞，縮短電池的使用壽命，影響儀器的正常使用。5、測試過程中如果出現突然自動關機時可能是由于電量不足造成的，這時需要連接充電器進行充電或設置５Ａ以下輸出電流應急測試。十、儀器成套性名稱數量接地導通測試儀主機一臺測 試 線一套三芯電源線一條專用充電器一套保 險 管兩支打 印 紙兩卷接 地 線一條標 準 電 阻一個使用說明書一本裝 箱 單一張合 格 證一張保 修 單一張十一、售后服務儀器自購買之日起壹年內，屬于產品質量問題免費維修，終身提供保修和技術服務。對已過保修期或非產品質量問題造成的儀器故障，我司提供終身維修服務（收取成本費）。如發現儀器有不正常情況或故障請與公司及時聯系，以便為您安排便捷的處理方案。

德州接地導通測試儀智能化功率管理技術，儀器總是工作在小功率狀態，有效減輕儀器內部發熱，節約能源。三、技術指標1、輸出電流： 30A、40A、50A2、輸出電壓：≥DC10V 3、分辨率：小0.1μΩ4、量程：150uΩ-300mΩ（30A檔）100uΩ-250mΩ（40A檔） 50uΩ-200mΩ（50A檔） 5、準確度：5‰±3個字6、工作溫度：-20～40℃7、工作濕度：＜80％RH，不結露8、工作電源：AC220V±10％，50HZ四、操作說明1．面板 圖一 面板2．接線根據被測導線要求，將測試鉗分別對應夾緊被測端子。測試線另一端接對應面板上的電流端子I＋ 、I-和電壓端子V＋、V-。3．菜單選項及按鍵操作接線正確無誤后，打開電源開關，屏幕顯示如圖二。2009-12-29歡迎使用13：20：30圖二等待5秒鐘左右屏幕顯示如圖三所示：選擇電流： 30A導線長度：10.00m線截面積： 50mm2測試 查詢 設置圖三屏幕顯示菜單各選項分別是：（1）“選擇電流”：選擇儀器測試電流，分別為30A、40A、50A，用選擇鍵進行選擇。選擇完成后按確認鍵進入下一選項。（2）“導線長度”：被測接地線兩點間的距離單位： 米默認值： 10.00。當反顯示框在此選項時，可用選擇鍵進行修改，確認鍵確認并將修改處后移，直到修改到一位，按確認鍵完成修改。繼續按一次確認鍵進入下一選項。（3）“線截面積”：被測接地線截面積單位 ：mm2 默認值 ：50，分別為50、70、95、120、35、25、16、10等常用規格的導線截面積，按選擇鍵選中與被測接地線一致的截面積，按確認鍵進入下一選項。（4）“測試”：此選項為儀器的測試項，如果其他選項確定選擇正確后，此處按確認鍵開始測試。（5）“查詢”：此選項的目的是對已存儲的數據記錄進行查詢、打印或者記錄，按確認鍵進入。（6）“設置”：此選項的目的是對時間或者參數進行設置，以保證時間的準確性或測試數據的準確性。

<德州>天正華意電氣設備有限公司 德州10A大地網接地電阻測試儀隨時詢價
<德州>天正華意電氣設備有限公司

德州接地導通測試儀結構1. U盤插口2. 打印機3. RS232接口4. U＋接線柱5. I＋接線柱6. 30A保險絲（輸出電路保護）7. I-接線柱8. U-接線柱9. 接地端10. 充電接口11. 220V市電輸入接口12. 3A保險絲（市電輸入保護）13. 220V市電輸入開關14. 液晶屏15. 打印鍵16. 返回鍵17. 上、下、左、右、確定鍵18. TEST鍵（測試鍵）19. 開關機鍵四. 操作1. 操作使用本儀表時，必須在氣候條件良好的情況下進行，在雨、雪、霧、空氣濕度較大的情況下禁止使用，以免發生危險。本儀表必須由經培訓并取得授權資格的人員操作，操作者須嚴格遵守規則。用戶應及時為儀器充電（至少每2個月為儀器充電一次），否則在嚴重虧電時仍不充電，會造成電池不可逆的損壞，縮短電池的使用壽命，影響儀器的正常使用。（1）開關機由儀器內置電池供電時：按“”鍵0.5秒開機，進入測試模式，再長按0.5秒“”鍵關機。若此時接上220V市電并閉合市電開關，儀表將自動切換為220V供電。由外接220V市電供電時：打開AC 220V/2A插座上的紅色市電輸入開關，市電輸入開關燈亮后，再按“”鍵0.5秒開機。在使用220V供電時，若突然斷電，

德州10A大地網接地電阻測試儀隨時詢價

德州接地導通測試儀現以被測短路接地線實例具體說明按鍵操作。導線長度 ：5.3米導線截面積：70 mm2選擇電流：30A按要求接好測試線，插上電源線，打開電源開關，等進入選擇界面后，按“選擇鍵”選擇30A電流，按“確認鍵”確認并進入導線長度修改，當按選擇鍵后位反顯示，按選擇鍵進行更改，每按一次“選擇鍵”該位數值增1（如果大于9時，顯示“.”再選擇變?yōu)椤?”繼續循環） ，當變?yōu)?之后，按“確認鍵”確認，第二位反顯，同樣的方法按“選擇鍵” 選擇，當變?yōu)椤?”后按“確認鍵”確認，第三位反顯。選擇“3”后按“確認鍵”確認，第四位反顯，選擇“0”后確認，第五位反顯，同樣選擇“0”后確認，此時變?yōu)槿糠达@，如果輸入不正確的，可按選擇鍵重新輸入，否則按確認鍵進入“線截面積”選項，按“選擇鍵”進行選擇，選中“70 mm2”后按確認鍵進入“測試”選項，按確認鍵儀器開始測試，出現如下圖界面：正在充電請稍候…圖四電流達到設定值并且穩定后，屏幕顯示如圖五。I＝30.00A正在測試請稍候…圖五幾秒鐘后，屏幕顯示測試結果，如圖六。I ＝ 30.02ARL＝100.2uΩRV＝18.90uΩ/mRO＝280.0uΩ/m圖六屏幕中各項代表的含義：I：儀器實際輸出電流值為30.02A；RL：被測導線為5.3米的總阻值。Rv: 被測導線平均每米電阻值。Ro：截面積為70m㎡的被測導線平均每米參考阻值。當Rv≤Ro：可以判斷出所測導線符合要求，產品合格，否則產品不合格，本判斷結果只能針對部分銅質材料接地線，不能全部以此做為判斷依據。

<德州>天正華意電氣設備有限公司 德州10A大地網接地電阻測試儀隨時詢價

德州接地導通測試儀性能特點1、測量的工頻等效性好。測試電流波形為正弦波，頻率僅與工頻相差為5Hz，使用45Hz 和55Hz 兩種頻率進行測量。2、抗干擾能力強。本儀器采用異頻法測量，配合現代軟硬件濾波技術，使得儀器具有很高的抗干擾性能，測試數據穩定可靠。3、精度高。基本誤差僅0.005Ω，可用來測量接地阻抗很小的大型地網。4、功能強大。可測量電流樁，電壓樁，接地電阻、輔助機、土壤電阻率。5、操作簡單。全中文菜單式操作，直接顯示出測量結果。6、布線勞動量小，無需大電流線。三、技術指標1、阻抗測量范圍：0Ω～200Ω2、分辨率：0.001Ω3、測量誤差：±（讀數×2％＋0.005Ω）4、抗工頻50Hz 電壓干擾能力：10V5、測試電流波形：正弦波6、測試電流頻率：45Hz、55Hz 雙頻7、輸出電流：10A8、輸出電壓：400V9、測量線要求： 電流線銅芯截面積≥1mm2電壓線銅芯截面積≥1.0mm210、供電電源：AC220V±10％，50Hz11、外形尺寸：440×350×21012、儀器重量：10kg四、儀器測試的操作過程及功能說明1、測量原理框圖及測試接線圖圖1測量原理示意圖R0 回路電阻大約5～200Ω Rx 測試電阻大約0～200Ω Rf 標準電阻 測量電流線D：長度為地網對角線長度的3～5倍；線徑：≥1mm2測量電壓線1：長度為0.618D；線徑： ≥1.0mm2測量電壓線2： 接被測地網測量接地線： 接被測地網。面板示意圖1．電流極(C1)2．電壓極1(P1)3．電壓極2(P2)4．接地網(C2)5．打印機6．電源輸入7．接地線8．修改菜單內容，采用循環滾動方式9．修改菜單內容，采用循環滾動方式10. 修改菜單內容，采用循環滾動方式11. 啟停鍵12.電源開關13.液晶顯示屏測量接線如下圖電流極（C1） 電壓極1（P1） 電壓極2（P2）接地網（C2） 電流樁 電壓樁地網圖2三極法測量接線示意圖說明：電壓極2（P2）接地網（C2）兩線必需都要連接在儀器上，然后按測量操作步驟進行測試。

<德州>天正華意電氣設備有限公司 德州10A大地網接地電阻測試儀隨時詢價

德州接地導通測試儀在電力系統中，攜帶型短路接地線及個人保護接地線對防止用電設備、線路突然來電和感應電壓、放盡剩余電荷起到至關重要的作用。為防止不合格接地線進入電力系統，我公司根據《攜帶型短路接地線技術標準》和電力公司發布、實施的《電力工器具性實驗規程》的規定，研制了“接地線成組電阻測試儀”，為電力系統完成必要的產品性實驗提供服務。二、功能特點1．整機由高速單片機控制，自動化程度高，操作簡便。 2．儀器采用全新電源技術，輸出電流穩定，輸出電壓高，測量速度快，量程范圍寬，適合各種攜帶型短路接地線及個人保護接地線的試驗使用。3．儀器自帶時鐘，萬年歷，可保存20組測試數據，方便客戶隨時查詢。4．保護功能完善，內部電源過熱后自動保護，有效防止損壞電源，同時帶有電壓線反接提示功能，防止測試線接反時造成測試數據的不準確。5．儀器采用128X64點陣液晶屏，全部操作中文顯示，方便客戶的使用。6．儀器自帶熱敏打印機，可將測試數據實時打印。

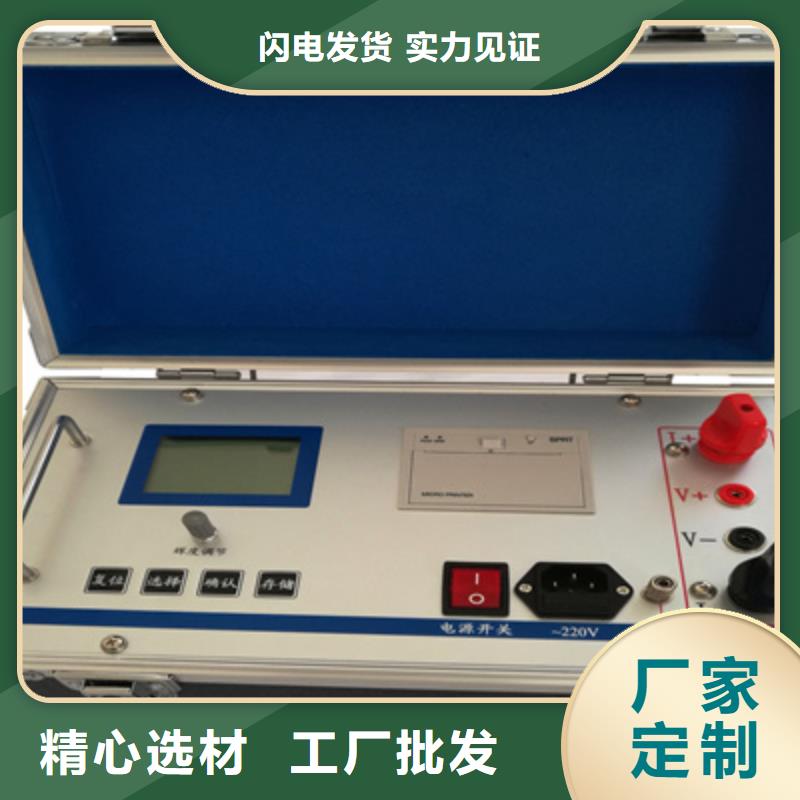

德州接地導通測試儀智能化功率管理技術，儀器總是工作在小功率狀態，有效減輕儀器內部發熱，節約能源。三、技術指標1、輸出電流： 30A、40A、50A2、輸出電壓：≥DC10V 3、分辨率：小0.1μΩ4、量程：150uΩ-300mΩ（30A檔）100uΩ-250mΩ（40A檔） 50uΩ-200mΩ（50A檔） 5、準確度：5‰±3個字6、工作溫度：-20～40℃7、工作濕度：＜80％RH，不結露8、工作電源：AC220V±10％，50HZ四、操作說明1．面板 圖一 面板2．接線根據被測導線要求，將測試鉗分別對應夾緊被測端子。測試線另一端接對應面板上的電流端子I＋ 、I-和電壓端子V＋、V-。3．菜單選項及按鍵操作接線正確無誤后，打開電源開關，屏幕顯示如圖二。2009-12-29歡迎使用13：20：30圖二等待5秒鐘左右屏幕顯示如圖三所示：選擇電流： 30A導線長度：10.00m線截面積： 50mm2測試 查詢 設置圖三屏幕顯示菜單各選項分別是：（1）“選擇電流”：選擇儀器測試電流，分別為30A、40A、50A，用選擇鍵進行選擇。選擇完成后按確認鍵進入下一選項。（2）“導線長度”：被測接地線兩點間的距離單位： 米默認值： 10.00。當反顯示框在此選項時，可用選擇鍵進行修改，確認鍵確認并將修改處后移，直到修改到一位，按確認鍵完成修改。繼續按一次確認鍵進入下一選項。（3）“線截面積”：被測接地線截面積單位 ：mm2 默認值 ：50，分別為50、70、95、120、35、25、16、10等常用規格的導線截面積，按選擇鍵選中與被測接地線一致的截面積，按確認鍵進入下一選項。（4）“測試”：此選項為儀器的測試項，如果其他選項確定選擇正確后，此處按確認鍵開始測試。（5）“查詢”：此選項的目的是對已存儲的數據記錄進行查詢、打印或者記錄，按確認鍵進入。（6）“設置”：此選項的目的是對時間或者參數進行設置，以保證時間的準確性或測試數據的準確性。

<德州>天正華意電氣設備有限公司 德州10A大地網接地電阻測試儀隨時詢價

德州接地導通測試儀測試接線專用測試線分別夾到被測試品的引出端。檢查試品引出端被夾面是否存在氧化層，如果存在，應首先清理氧化層再夾，否則會影響測試精度。測試鉗要保證連接牢固可靠，以防止測試過程掉夾。測試線另一端按顏色接儀表的紅、黑接線柱。用接地線把接地端子與大地連接，Ⅰ＋、Ⅰ-、U＋、U- 端子與被測試品采用下圖所示的四線法接線，為了測試接線簡單方便，隨儀器配套的專用測試線是兩端分接線，將電流、電壓線連接到同一測試鉗兩端。（2）測試操作連接測試夾與連接接地線時，要注意接觸端長期裸露在空氣中，表面覆蓋了一層氧化膜，該氧化膜可能造成測試結果不穩定或不準確，所以在接線時要注意清理氧化膜，或者測試夾與引出端連接好后，用力的扭動幾下測試夾以劃破氧化膜保證接觸良好。測試前了解被測地網的結構形式地網尺寸以及周圍空中、地下的環境情況如有無架空線、地下金屬管道、地下電纜等在測量時應盡量避開或采取相應措施以便減小測量誤差。測試過程中如果出現突然自動關機時可能是由于電量不足造成的，這時需要連接充電器進行充電或設置５Ａ以下輸出電流應急測試。測試前，在測試界面內，按“”或“”鍵設置輸出電流，根據被測阻值大小設置不同的電流檔位。具體設置情況請參考技術規格處的量程范圍。

<德州>天正華意電氣設備有限公司 德州10A大地網接地電阻測試儀隨時詢價

德州接地導通測試儀注意事項連接測試夾與連接接地線時，要注意接觸端長期裸露在空氣中，表面覆蓋了一層氧化膜，該氧化膜可能造成測量結果不穩定或不準確，所以在接線時要注意清理氧化膜，或者測試夾與引出端連接好后，用力的扭動幾下測試夾以劃破氧化膜保證連接良好。2、測試完成后，拆線前，請先按復位鍵，關斷電源，再進行拆線。3、選擇電流時要參考該檔位所適用的量程，不要超量程和欠量程使用。超量程時，由于電流達不到預設值，儀器一直處在“正在充電”狀態。欠量程時，對測試數據精度影響較大，選擇適合的輸出電流進行測試，是保證測試數據準確穩定的基礎。4、用戶應及時為儀器充電（至少每月為儀器充電一次），否則在嚴重虧電時仍不充電，會造成電池不可逆的損壞，縮短電池的使用壽命，影響儀器的正常使用。5、測試過程中如果出現突然自動關機時可能是由于電量不足造成的，這時需要連接充電器進行充電或設置５Ａ以下輸出電流應急測試。十、儀器成套性名稱數量接地導通測試儀主機一臺測 試 線一套三芯電源線一條專用充電器一套保 險 管兩支打 印 紙兩卷接 地 線一條標 準 電 阻一個使用說明書一本裝 箱 單一張合 格 證一張保 修 單一張十一、售后服務儀器自購買之日起壹年內，屬于產品質量問題免費維修，終身提供保修和技術服務。對已過保修期或非產品質量問題造成的儀器故障，我司提供終身維修服務（收取成本費）。如發現儀器有不正常情況或故障請與公司及時聯系，以便為您安排便捷的處理方案。
