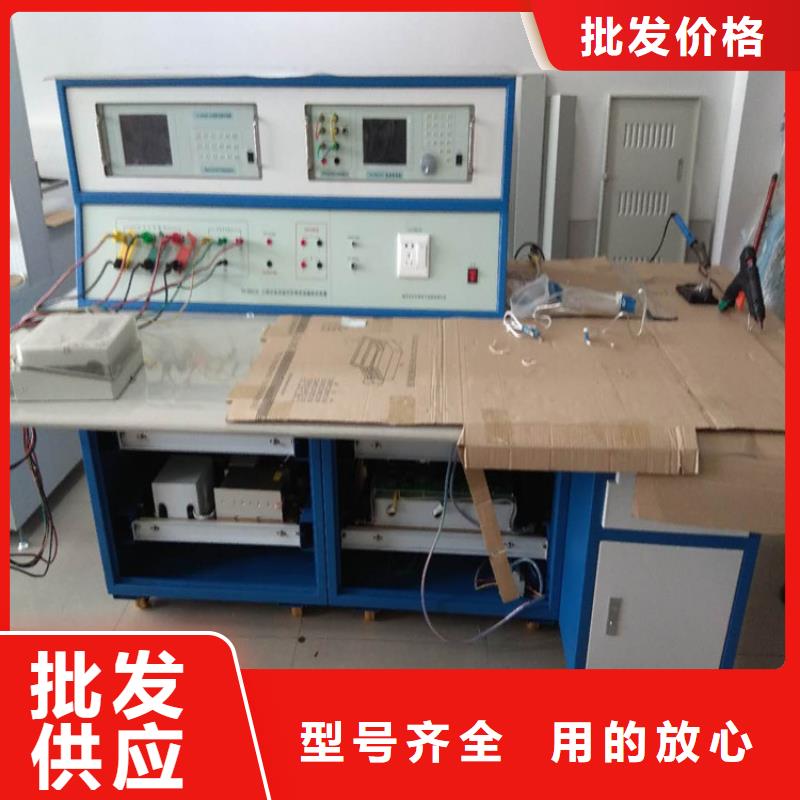

錫林郭勒交流采樣現場校驗儀交流電壓校準交流電壓校準分為交流電壓檔位源（輸出）滿度校準和交流電壓檔位表（裝置內部標準表）滿度校準。調試員一般只需對各相超差的交流電壓檔位進行“表校準”。也可源、表同時校準。A 交流電壓檔位源校準A．1 “交流電壓檔位源校準”界面如圖29。在這里，可通過數字鍵“7”選擇所校的檔位；數字鍵“8”選擇所校交流電壓的相別；按數字鍵“9”可切換到交流電壓檔位“表校準”。A．2 校準方法A．2．1 選擇好所校的檔位、相別后，按 “1”至“5”鍵步進，配合“6”（升/降）鍵調節輸出電壓，使外接更高等級的標準表讀數為該檔位的滿度，誤差在±0.02％之內，再按“OK”鍵進行確認源已調好（此時界面中“新系數”一欄中將顯示新的系數）。此時若要進行該相、該檔的表校準時，可按數字鍵“9”切換到交流電壓檔位“表校準”后，直接按“OK”鍵進行確認表已調好。A．2．2 如需校該檔位其它相的源時，按數字鍵“8”切換到所需校的相。按本節A．2．1步驟進行校準。A．2．3 在完成該檔位各相校準后，按“存儲”鍵，界面顯示“序號輸入：”，如圖30。不必輸入數字，直接按“OK”鍵（此時界面中“原系數”一欄的系數將與“新系數”一欄中的系數一樣）完成存儲工作，也可輸入數字后按“OK”鍵完成存儲工作并方便以后查詢

錫林郭勒交流采樣現場校驗儀 內置標準所測得的各相電壓、電流、功率、功率因數（或角度）和三相總的有功功率、無功功率、功率因數及頻率。其中：⑴ “總有功功率”顯示與“總無功功率”顯示會隨接線方式是有功還是無功而變換位置；⑵ 頻率欄中顯示值在沒有交流電壓、電流信號時，顯示為“38.110”，有交流電壓、電流信號時，則顯示實際“市電”頻率值。當對頻率進行“送數”操作或在按屏幕下邊六個按鍵中對應“頻率”的空白鍵進入“交流頻率輸出設置”界面后，按數字鍵“9”（市電/標頻）鍵，將頻率由“市電”狀態轉成“標頻”狀態時，則頻率欄中顯示“標頻”值。注：對于頻率進行步進操作時，必須先將頻率由“市電”狀態轉成“標頻”狀態，否則按“1～5”鍵步進調節無效；⑶ 在圖4中按屏幕下邊六個按鍵中對應“因數”的空白鍵進入“交流因數輸出設置”界面后，按數字鍵“9”（因數/角度切換）鍵后 ，各相的“功率因數”顯示會變換成“角度”顯示。⑷ 由于屏幕空間有限，故所有界面“輸出檢測”中，總的有功功率、無功功率單位分別默認為“W”、“Var”頻率的單位默認“Hz”不再顯示出來。圖的中間部分（輸出設置）顯示裝置當前電壓、電流的檔位；相別、接線方式的狀態；設置電量的幅值。圖的下半部分（交流XX輸出設置）是提示當前設置的對象和使用各數字鍵在當前界面中對應的功能。

銷售三相交流采樣現場校驗儀的錫林郭勒廠家 <錫林郭勒>天正華意電氣設備有限公司

錫林郭勒交流采樣現場校驗儀電壓、電流、頻率相位的大小調節都必須先按一下相應的功能鍵后方可調節（在VFD顯示屏上的相關位置有方塊符號作提示）＊ 本校準儀設置相位（零度）自校準功能，相位在自校前，顯示屏上PF值為------，Φ前面有×號，表示此時相位值未經校準。自校前請先接入被檢表（功率表、相位表、功率因數表），在電壓、電流輸出都大于滿量程的50％的情況下，按 鍵，顯示閃爍數秒后，自校完成。（自校后本機可校驗相位表，誤差≤0.1°；用戶如對相位（角度）要求較高，請經常進行相位檢查（在Φ功能下，按100％鍵），在進行相位檢查時仍必須接入負載，顯示電壓電流都大于滿量程50％，如相位準確則顯示 Φ：OK，在電壓、電流負載改變或檔位改變后，相位必須重新校零。）5.6電流輸出設H/L電平開關，以滿足不同內阻電流表的要求，一般情況下，請撥向“L”位置，當輸出電壓不能滿足要求時，再撥向“H”。六、注意事項：6.1 當儀器有輸出時，盡量避免轉換各種開關，以免損壞儀器或被檢儀表。6.2 電流輸出連接導線的電流密度應不小于4A/mm2。6.3 電壓輸出在低量程檔（1V），連接導線截面積應大于2.5mm2，電壓輸出在高量程檔（100V以上），連接導線應有良好的絕緣，并注意人身。6.4 儀器過熱（超溫）機內蜂鳴器開始鳴叫，此時應把電壓、電流輸出都回零（可不關機），待蜂鳴器不叫后再繼續使用。6.5 關機前請切斷所有輸出。

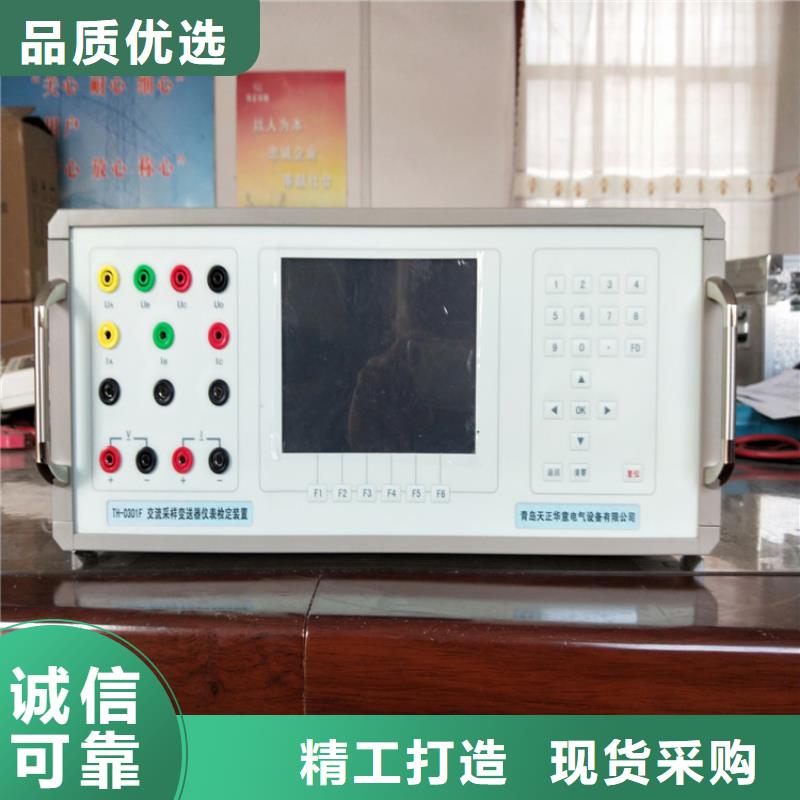

錫林郭勒交流采樣現場校驗儀工作原理三相交流采樣在線校驗儀原理框圖見插圖從原理圖看出，儀表首先把電壓、電流信號轉換成標準信號，高速A/D轉換器在單片機的控制下同步對電壓、電流標準信號采樣，并同時采樣信號的頻率及相位，由計算機內部計算出實測電壓、電流、有功功率、無功功率、頻率、相位、功率因數等各參量，并顯示測量結果。5. 面 板5.1.前面板三相交流采樣在線校驗儀面板由一塊LCD顯示屏，功能鍵【＜＜】、方向鍵和數字鍵、【確認】、【復位】及電源開關組成。接線端由三相交流電壓輸入端（由黃、綠、紅、黑四端鈕組成）三相交流電流輸入端，鉗夾輸入端，電源輸入連線，保險絲座（1A保險絲），RS－232接口（九針）。

<錫林郭勒>天正華意電氣設備有限公司 銷售三相交流采樣現場校驗儀的錫林郭勒廠家

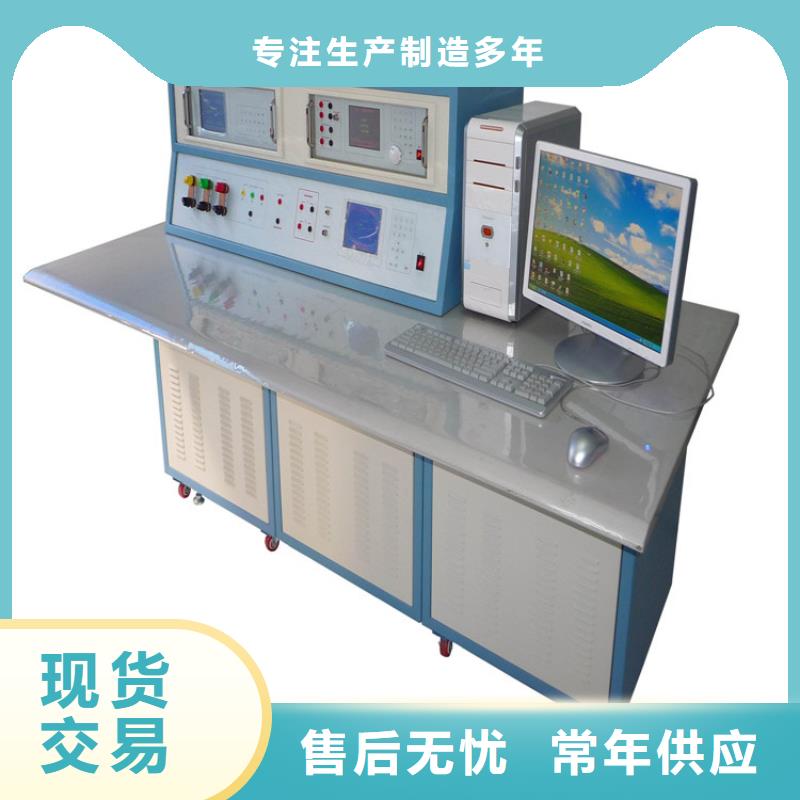

錫林郭勒交流采樣現場校驗儀三相交流采樣在線校驗儀運用國際ARM＋FPGA構架并行處理器技術；以高速、高精度A/D轉換器為核心；利用多片微處理器和大規模可編程邏輯集成電路；高速同步采樣電壓、電流、相位和周期；通過數學計算有效值。 同時，整體儀器的校準采用數字修正，無需電位器，從而減少了儀器的不確定性，實現了儀器長期高精度測量。采用液晶彩屏顯示，菜單操作，具有標準的RS232接口，可方便地與其它儀器設備組成自動計量系統；該儀器是目前國內中頻參數測量的性能儀器之一。可廣泛用于電力系統、計量院所、軍工企業等部門作為電壓、電流標準或現場檢測的理想設備。電力系統計量部門作為三相工頻電壓、三相工頻電流、三相有功功率、三相無功功率、頻率和相位標準表或現場檢測設備。

<錫林郭勒>天正華意電氣設備有限公司
<錫林郭勒>天正華意電氣設備有限公司

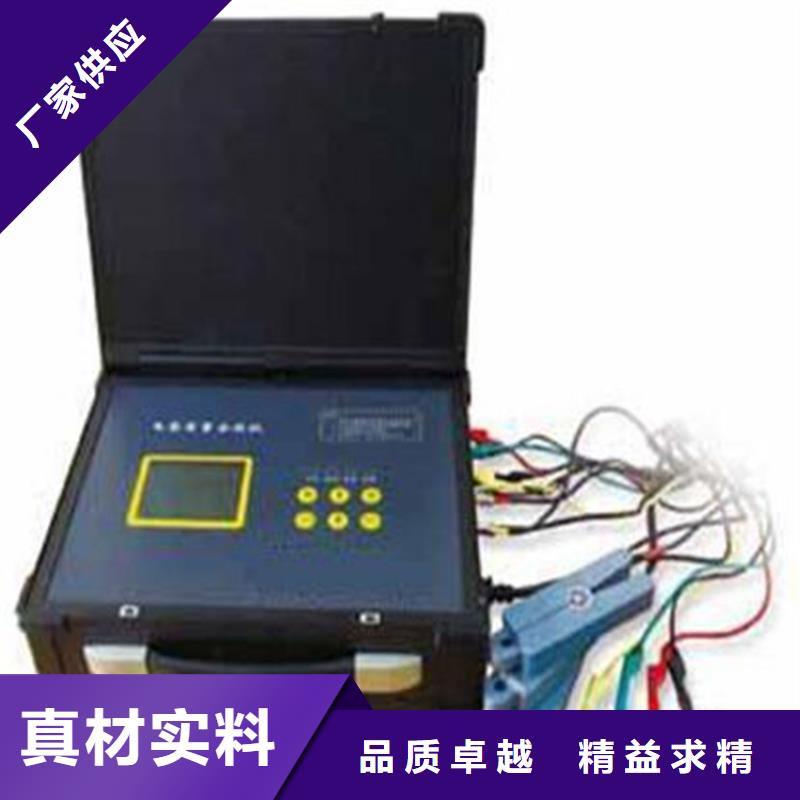

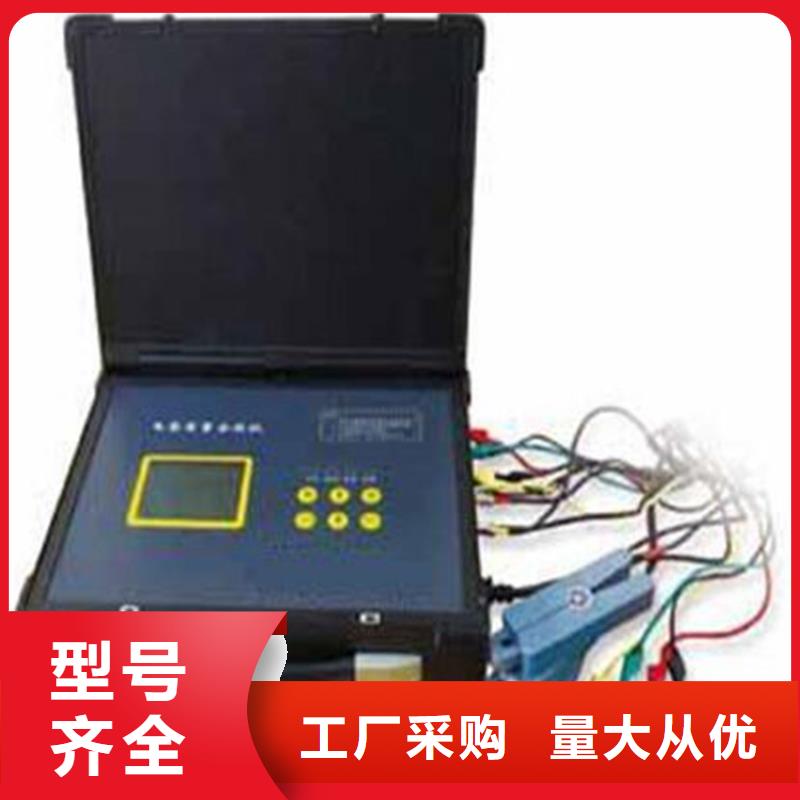

錫林郭勒交流采樣現場校驗儀 多功能電參數現場分析儀是通過在線檢測單相/三相電能表、計量裝置的綜合誤差從而初步判斷該裝置是否存在故障，并能準確找出故障點的綜合檢測儀器。該產品保留鉗型萬用表的外形，增加了多種電力系統專用功能，體積小，功能齊全，使用更方便。在使用本儀表前，請仔細閱讀使用說明書并請注意有關工作準則。二、工作準則使用注意事項2.1 當儀表或測試表筆外觀破損時，請不要使用。2.2 儀表只有和所配備的測試表筆一起使用才符合標準的要求。2.3 手握鉗表測量時，應將手指放在表身的護環后面。2.4 當屏幕顯示時，表示低電量，請及早更換電池，避免錯誤讀數。2.5 當長時間不使用時，請將電池取下，并避免存放于高溫高濕的地方。三、功能及特點3.1 電流回路測量均由高精度鉗型電流互感器完成。3.2 在線校驗單相電能表(帶CT或不帶CT)電表誤差。3.3 可在線用實測電能的瓦秒法檢測高壓和低壓單/三相電能表(帶CT或不帶CT)基本誤差及綜合誤差。3.4 在不停電，不改變計量回路接線的情況下檢測出計量裝的各種故障。3.5 測量電壓、電流、功率、相角、功率因數、頻率等多種電參量。3.6 實時測量低壓計量裝置的CT變比。

<錫林郭勒>天正華意電氣設備有限公司 銷售三相交流采樣現場校驗儀的錫林郭勒廠家

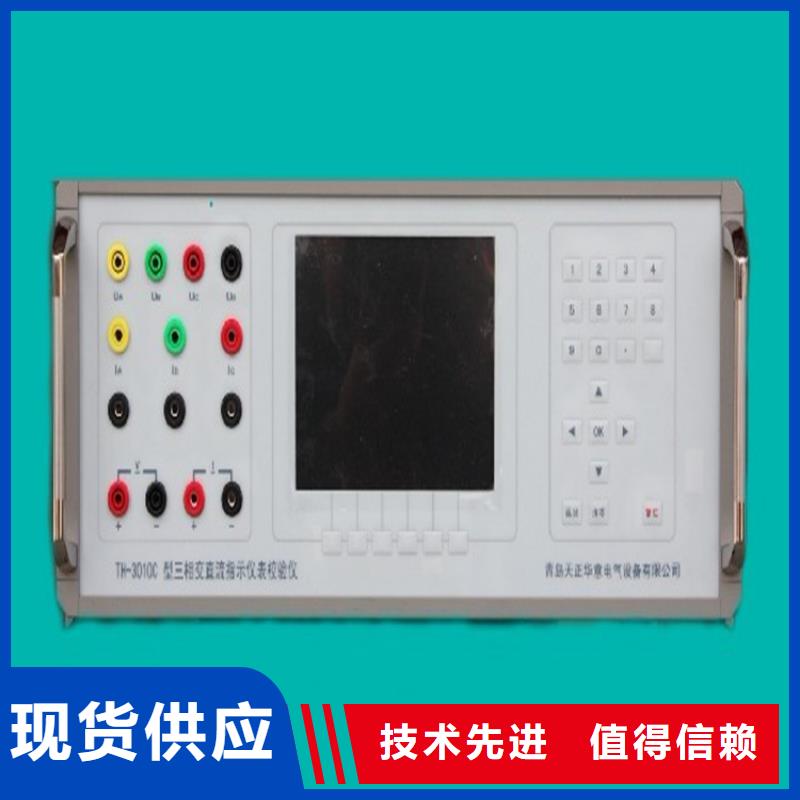

錫林郭勒交流采樣現場校驗儀直流指示儀表半自動檢測在指示儀表檢測子菜單（圖10）中按“2”后，進入“直流電壓表參數輸入”界面，顯示如圖19。裝置在開機或復位后，在參數輸入界面中會顯示上一次所輸入被檢儀表的參數，有利于校多塊同參數的表。若在圖中“直流電壓(流)表參數輸入”部分中有不正常顯示時，請按“返回”鍵，可在指示儀表檢測子菜單（圖10）中按“5”（5:直流指示儀表初始化）鍵，使其回到初始狀態，恢復顯示正常。注：進行初始化時，不可中斷電源，以免數據遭到破壞！在“直流電壓表參數輸入”下方輸入被檢儀表的額定電壓、上限電壓（超過額定電壓值的點，不校或沒有時，使其顯示全為“0”即可）、均勻校驗點數、等級。用“”、“”鍵，把光標移到相應信息欄目，輸入數值即可。“”或“”鍵，使光標在同一欄目中移動，方便修改數字；在計量單位欄中切換“V”或“mV”也用此二鍵。完成輸入后按“OK”鍵（如果出現錯誤提示，可重新輸入正確值后再按“OK”鍵），屏幕提問“是否做變差（0：是，其他：否）？”(“其他”不包括 “復位”鍵) ，回答后進入半自動測試誤差程序。選“做變差”：做完所有均勻校驗點（或所有均勻校驗點和上限值校驗點）的上升誤差后，接著做所有均勻校驗點（或上限值校驗點和所有均勻校驗點）的下降誤差，并自動算出上升、下降誤差的變差值。未選擇時，只做所有均勻校驗點（或所有均勻校驗點和上限值校驗點）的上升誤差。

<錫林郭勒>天正華意電氣設備有限公司
銷售三相交流采樣現場校驗儀的錫林郭勒廠家

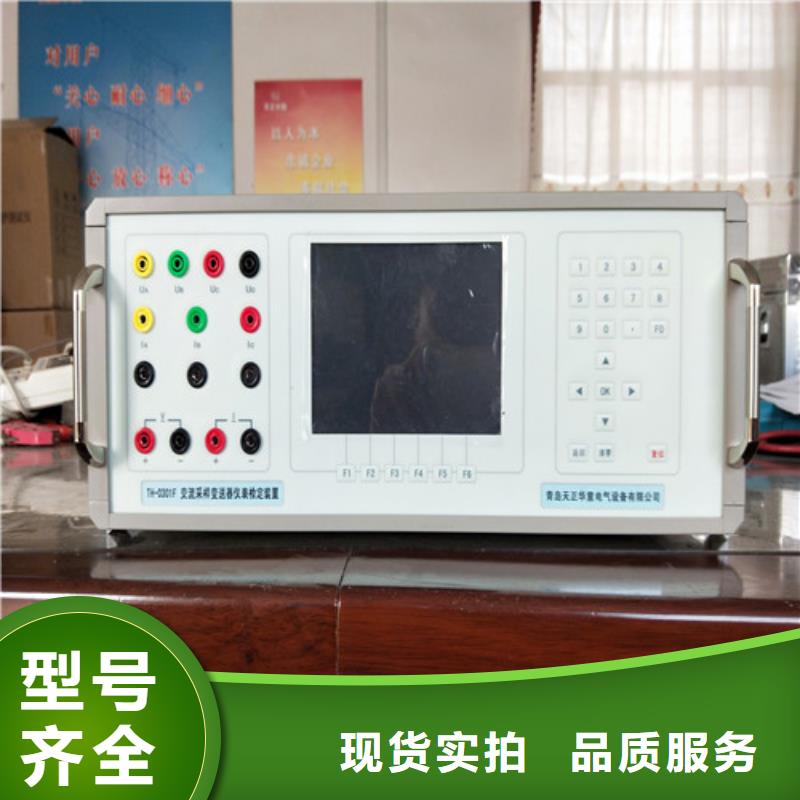

錫林郭勒交流采樣現場校驗儀交流變送器檢測圖21的上半部分顯示內置標準所測得的各相電壓電流、功率、功率因數和總的有功功率無功功率、功率因數、頻率及裝置當前的檔位和接線方式。中間部分用于設置被檢變送器的額定電壓額定電流（或額定功率：對于功率變送器的檢測，既可輸入額定電流也可輸入額定功率。當光標位于額定電流框里時，按或鍵，可在“額定電流”和“額定功率”間切換）輸出范圍（電壓、電流變送器有0～1V、0～5V、0～10V、0～20V、0～1mA、0～2.5mA 、0～5mA、0～10mA、0～20mA、4～20mA 、1～5V、2～10V十二種輸出范圍可選；功率、因數、頻率變送器輸出范圍比電壓、電流變送器輸出范圍多-1V～0～1V、-5V～0～5V、-10V～0～10V、-20V～0～20V、-1mA～0～1mA、-2.5mA～0～2.5mA 、-5mA～0～5mA、-10mA～0～10mA、-20mA～0～20mA、1V～3V～5V、2V～6V～10V、4mA～12mA～20mA 十二種雙向可選）、接線方式（三相四線有功、三相四線無功、三相三線有功、三相三線無功、單相）和檢定方式（“自動單點時間”（響應時間“諧波紋波”）等信息。裝置在開機或復位后，參數輸入界面中會自動顯示上一次所輸入被檢變送器的參數，有利于校多塊同參數的變送器。若“XX變送器參數輸入”（XX會隨按圖下方五種變送器的類型對應鍵而相應改變）界面和電能變送器單點校驗”界面里有不正常顯示時，請按“返回”鍵，可在變送器校驗子菜單中按（交流變送器初始化）后，使其回到初始狀態，恢復顯示正常。注：進行初始化時，不可中斷電源，以免數據遭到破壞！交流電壓、電流變送器和頻率變送器的自動檢測在本裝置的A相進行。變送器的輸出接到后板對應“直流輸入”的電壓、電流輸入端。底部五個鍵用于選擇被檢變送器的類型（圖21是按“功率”后的顯示）用或鍵，把光標移到相應信息欄目，通過數值鍵和鍵在同一欄目輸入數字或選擇相關選項。檢定方式”欄目中的五個選項解釋如下自動”根據檢定規程，裝置內預置了各類變送器的校驗點。裝置將自動檢測被檢變送器的這些校驗點誤差。單點選好某一校驗點后，裝置不斷地檢測這一點的誤差（方便調試變送器的誤差）時間僅檢測變送器的響應時間。“諧波”——僅檢測變送器的諧波影響。“紋波僅檢測變送器的紋波。

錫林郭勒交流采樣現場校驗儀 3.7 顯示單三相相量圖，方便查找現場接線錯誤。3.8 可顯示電壓、電流的波形圖，方便進行1-24次諧波分析。3.9 體積小、重量輕，操作簡單。3.10 手動校驗單項電能表誤差，無需手動開關，使用確認功能鍵即可完成。3.11 使用中文液晶顯示，界面友好操作方便。四、技術性能4.1 整機精度1.0級4.2 電壓輸入范圍：2~600V鉗型電流互感器輸入范圍：鉗表0.2~350A4.3 相位測量范圍：0~359.9°4.4 工作電源；兩節1.5V 電池4.5 環境溫度：-20℃~ ＋55℃ 4.6 絕緣：a、電壓、電流輸入端對機殼的絕緣電阻≥100MΩb、工作電源輸入端對外殼之間承受工頻2KV（有效值）歷時1分鐘試驗。4.7 體積：長×高×寬 220×30×60（mm） 重量：0.2kg五、面板說明5.1 面板布置圖〔見附表1〕UA(紅)為電壓輸入回路火線端鈕UN(黑)為零線端鈕。鉗形互感器正面為電流流入方向L1。5.2 鍵盤說明5.2.1 【OFF】、【ON】鍵，當指向【ON】時，儀器開機；當指向【OFF】時關機。5.2.2【HOLD】鍵：當界面為測量參數時，按【HOLD】鍵可以鎖定該界面不再刷新，此時界面右上角出現“H”。5.2.3【F1】、【F2】、【F3】：儀器操作鍵。具體操作方法如下：①當界面上邊沒有任何提示，則默認為【F1】鍵為返回鍵，【F2】鍵為向下翻頁鍵，【F3】鍵為確認鍵。0 8 / 0 3 / 1 5 09 : 2 2 : 5 6 科遠公司電話 按【F3】鍵可以進入主菜單② 當界面顯示如下時，各鍵則代表它下面的提示。此時，按【F2】鍵↓，可以向下循環選擇進入子菜單，按【F1】鍵、可以返回上一級菜單，按【F3】鍵進入到所選中的功能菜單。

<錫林郭勒>天正華意電氣設備有限公司 銷售三相交流采樣現場校驗儀的錫林郭勒廠家

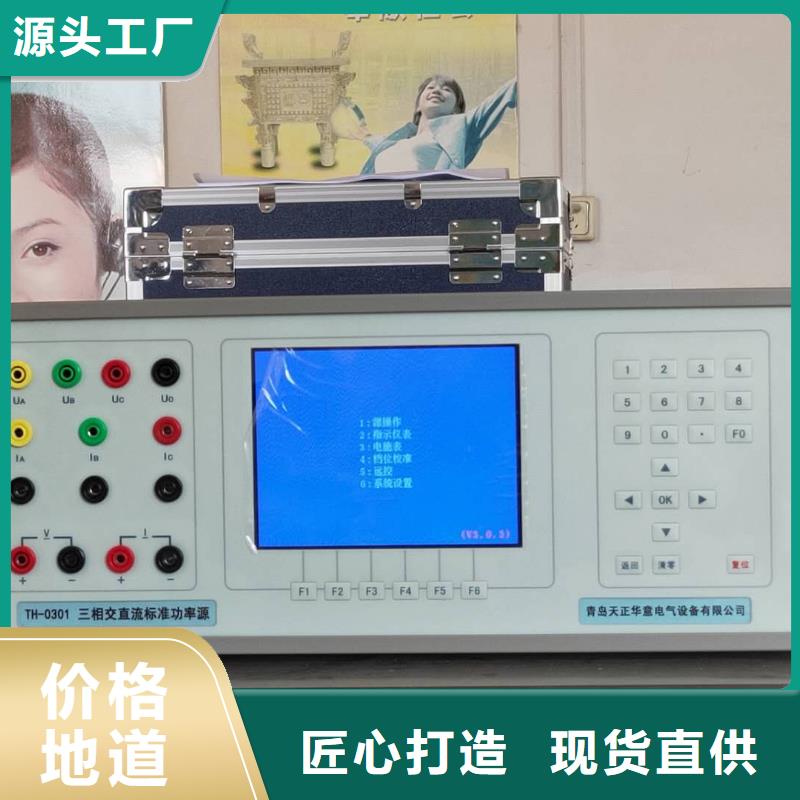

錫林郭勒交流采樣現場校驗儀【監控】當置入各數據出現錯誤時，可按監控鍵后輸入數字鍵、再按相應的【電壓】、【電流】、【頻率】或【相位】鍵可送入相應的電壓、電流、頻率、相位的幅值，；【表號】1、可配合查詢鍵使用，查詢被校表的數據（以上在說明【查詢】時已闡述）；2、本機在受計算機控制通訊時，按下【表號】后顯示屏出現遠控字樣即允許與計算機通訊；如圖顯示：【分格】1、校指示儀表時置入相應被校表的分格數；2、在校驗電能表時，用作置入被校表所須校驗的圈數；【復位】則機內所有數據，恢復到初始狀態；3、方向鍵：【←】、【↑】、【→】、【↓】為翻閱菜單及移動光標的作用。總電源開關：為開啟本機電源。開機后顯示屏進入主菜單，如圖顯示：顯示屏分為上、下兩個區域，以空格為界。顯示屏中黃點為光標，將光標移至相應的格內則允許改變相應的各種數據。以空格以上的區域又分為顯示格和數據輸入格。Ua、Ub、Uc、Ia、Ib、Ic、P（功率）為輸出實際值顯示格，既顯示本機所輸出的A、B、C各相的交流電壓、電流、功率。（注：在輸入交流電流時，交流電流輸出端應短路。在輸入直流電流時，將A相交流電流輸出端開路，將直流電流輸出端短路。在輸入交、直流電壓時，電壓輸出端應開路。）由于本機設計的是定頻、定相源，所以Φa、Φb、Φc、Hz、COSΦ顯示格是數據輸入顯示格，根據被校表的要求在校表前輸入的，具體輸入方法見上。額定電壓、額定電流、PT、CT、相別、分格、總分格也是數據輸入顯示格，具體輸入方法見后。

<錫林郭勒>天正華意電氣設備有限公司

錫林郭勒交流采樣現場校驗儀 電能表校驗校表舉例：例、自動檢定一只220V/5A電能常數為450的三相四線有功電度表，操作步驟如下：1、將被校表掛在校表架上并接好線，對準光電頭，如需打印，則要接好打印機，打開打印機開關；2、啟動總電源開關，待液晶顯示屏主菜單正常顯示后按【←】或【→】光標鍵進入電能表校驗主菜單，根據主菜單提示，按數字鍵【2】進入三相四線的有功表校驗狀態；3、可用【↑】或【↓】鍵翻閱子菜單，進入電流檔位頁，根據子菜單的提示，按數字鍵將電流量程切換到5A檔位；4、同上翻閱子菜單，進入電壓檔位頁，根據子菜單提示，按數字鍵將電壓量程切換到200V檔；5、按【監控】鍵子菜單消失，屏幕上出現請輸入數值，按數字鍵【1】【1】【0】【電壓】鍵，電壓表則顯示220.00電壓值輸入完畢；6、按【分格】鍵子菜單消失，光標移至圈數一欄，按數字鍵送入被校圈數如按【2】再按【分格】鍵確認，則被校表圈數為兩圈，也可直接按【分格】默認被校圈數為1圈；7、按【監控】鍵子菜單提示“請輸入數值：”此時輸入：【4】【5】【0】【參數】，注：監控鍵為一個多功能鍵，需和其他鍵配合使用：a、可作為退出當前子菜單，顯示主菜單，b、也可配合功能鍵及數字鍵置入相應的參數；8、檢查光電頭采樣是否正常；9、按【校驗】鍵屏幕顯示：1、自動檢表，2、單點檢表，根據提示按數字鍵【1】本機進入自動校驗，并自動上升相應的電流幅值，根據光電采樣計算并顯示誤差；10、如需單點校驗，則按數字鍵【2】，被校表誤差將誤差欄中顯示，這時請按【↑】或【↓】鍵移動光標至電流根據子菜單選擇您所需校驗點的電流幅值。存表總清密碼：

<錫林郭勒>天正華意電氣設備有限公司 銷售三相交流采樣現場校驗儀的錫林郭勒廠家

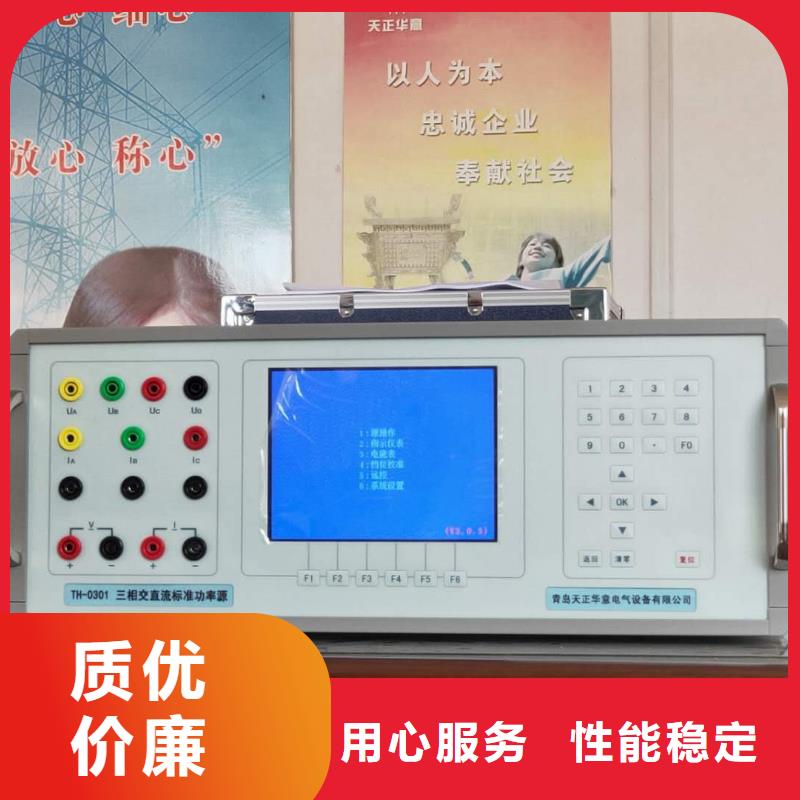

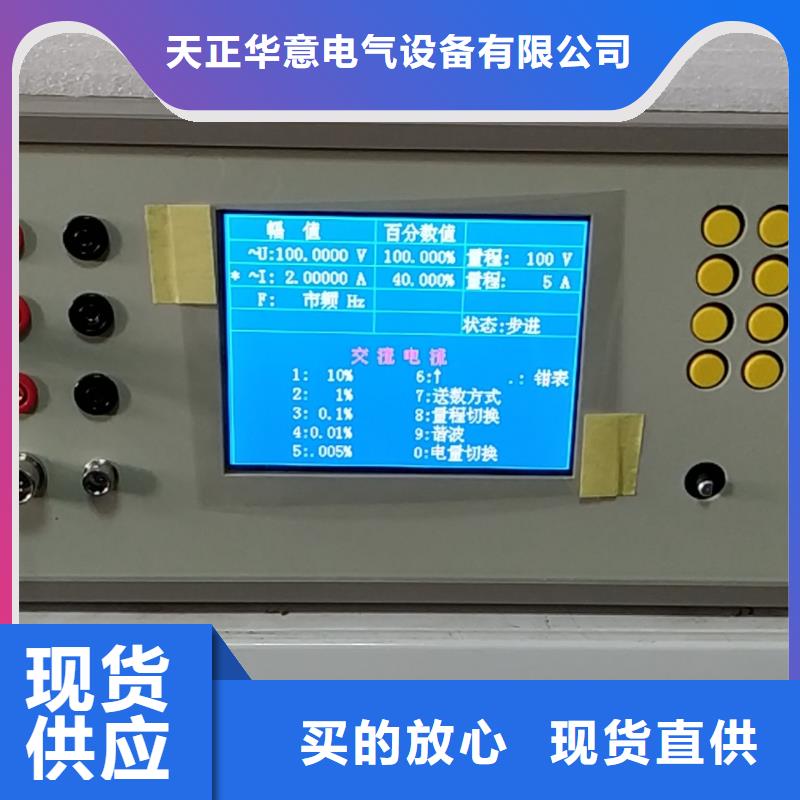

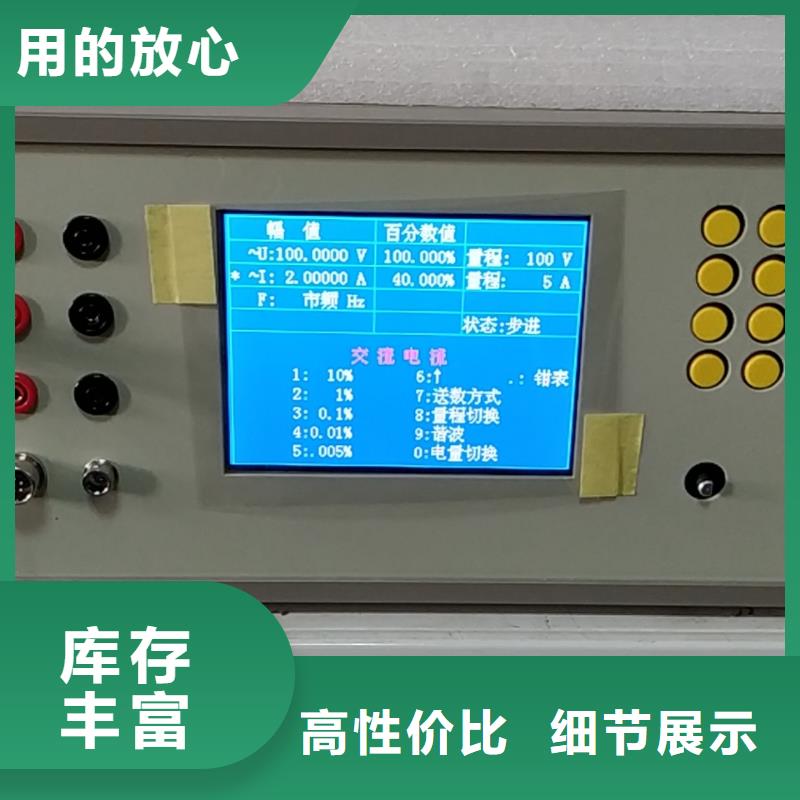

錫林郭勒交流采樣現場校驗儀另外鍵在這里僅與對功率因數進行“送數”操作時有關，分別表示超前”交流源輸出設置示例：例如在交流源操作中需設置交流電壓為220V；交流電流為接線方式為三相三線無功；功率因數為0.5L；頻率為51Hz的交流源輸出時，可在主菜單中，按鍵進入“源操作”子菜單界面，在“源操作”子菜單中按“1”則顯示“交流電壓輸出設置”界面。在“交流電壓輸出設置”界面（圖4）中具體操作如下：㈠ 先設置電壓、電流檔位；接線方式。⑴按（檔位切換）鍵，將電壓檔位切換到“”檔；⑵按（接線方式切換）鍵，將接線方式切換到“3/3有功”狀態，按（有無功切換）鍵，將接線方式終切換到“3/3無功”狀態；⑶按屏幕下邊“電流”鍵，進入到“交流電流輸出設置”界面。在“交流電流輸出設置”界面中按五次“9”（檔位切換）鍵，將電流檔位切換為2.5A檔；以下分“步進”方式、“送數”方式操作進行電量幅值上升。㈡“步進”方式操作進行電量幅值上升。接㈠步驟⑶的狀態：⑴按屏幕下邊“電壓”鍵，進入到“交流電壓輸出設置”界面。在“交流電壓輸出設置”界面中按十一次“1”（升10％）鍵，將電壓輸出升至220V（假設此時屏幕輸出檢測里A相電壓顯示值為219V，C相電壓顯示值為220V，需將A相電壓調節到220V，則請按“7”鍵，將相別狀態切到A相狀態，鍵，則A相電壓調節到220V）⑵按屏幕下邊“電流”鍵，進入到“交流電流輸出設置”界面。在“交流電流輸出設置”界面中按十次鍵，將電流輸出升至2.5A（假設此時屏幕輸出檢測里A相電流顯示值為2.C相電流顯示值為，需將C相電流輸出調節到2.5A，則請按“7”鍵，將相別狀態切到C相狀態，按升0.1％）鍵，則C相電流輸出調節到2.5A）；⑶按屏幕下邊“因數”鍵，進入到“交流因數輸出設置”界面。

<錫林郭勒>天正華意電氣設備有限公司 銷售三相交流采樣現場校驗儀的錫林郭勒廠家

錫林郭勒交流采樣現場校驗儀變送器查詢在變送器查詢子菜單中，通過“”、“”鍵，根據“表號”或“時間”等關鍵詞，移動光標選中后按“OK”鍵即可查看自動檢測變送器時存入的誤差數據。“”、“”鍵用于翻看下一頁。顯示屏左下方的“單刪”鍵用于刪除光標選中的被檢變送器誤差數據，右下方的“總刪”鍵用于刪除機內存儲的全部被檢變送器誤差數據。當機內所存文件總數達到300份（包含指示儀表和交流采樣器數據）時，應采取“單刪”或“總刪”措施以空出存儲空間容納新的校驗數據（刪除之前可把所需誤差數據上傳給計算機）。5．6 交流采樣器校驗（虛負荷測試）在主菜單（圖3）中，按“4”鍵進入“交流采樣器”子菜單。在此子菜單中，按“1”為“交流采樣器測量”；按“2”為“交流采樣器查詢”；按“3”為“交流采樣器初始化”。 5. 6. 1 交流采樣器半自動檢測在“交流采樣器”子菜單中，按“1”鍵后，顯示如圖26的半自動校驗界面。5. 6. 1. 1 交流采樣器參數輸入圖26的上半部分顯示內置標準所測得的各相電壓、電流、功率、功率因數和總的有功功率、無功功率、功率因數、頻率及裝置當前的檔位和接線方式；中間部分用于設置被檢交流采樣器的一次值、二次值、計量單位、接線方式、頻率范圍和檢定點設置等信息。若界面中有不正常顯示時，請按“返回”鍵，可在交流采樣器的校驗子菜單中按“3”（3: 交流采樣器初始化）后，使其回到初始狀態，恢復顯示正常。注：進行初始化時，不可中斷電源，以免數據遭到破壞！在圖26界面中，用“”、“”鍵移到相應信息欄目，輸入數值即可；“”、“”鍵在同一欄目中移動方便修改數字，計量單位、二次值、頻率范圍、接線方式的循環修改也用此二鍵。例如當用“”、“”鍵移到“接線方式”欄時，按“”、“”鍵可切換選擇“3相4線”或“3相3線”；當用“”、“”鍵移到“頻率范圍”欄時，按“”、“”鍵可在“45～55Hz”、“47～53Hz”、“48～52Hz”、“49～51Hz”等頻率范圍中選擇。

---
