永州手持式超聲波局部放電檢測儀 放電檢測：按放電檢測對應的F1鍵可循環選擇輸出的放電信號，根據檢測需要設置為需要的信號輸出類型。“TEV”輸出地電波信號。“USS”輸出超聲波信號。“UHF”輸出UHF信號。“CT‘輸出對地電流信號關閉：若檢測時只需使用一個通道時，可將另一個通道關閉。如關閉通道1（通道2）時，單擊“MENU”打開菜單欄，將當前通道選擇為CH1（CH2），若CH1（CH2）處于打開狀態則單擊CH1（CH2），該通道在顯示界面不顯示，處于關閉狀態。若想再次打開通道1（通道2），則將當前通道選擇為CH1（CH2），再次點擊CH1（CH2）可打開通道1（通道2）。2）設置：單擊“設置”對應的F2鍵可打開當前選擇的通道設置選項。輸出電壓：設置待檢設備需要的傳感器是否需要輸出電壓。單擊”輸出電壓”對應的F1鍵可打開輸出電壓，再次單擊F1按鈕則關閉電壓。當打開輸出電壓時，顯示界面上的燈亮，當關閉輸出電壓時，顯示界面上的燈不亮。單位：切換該通道輸出放電量的單位，分別為mv、dB、dBmW、dBuV、dBmV。單擊“單位”對應的F2鍵可更改該通道檢測到的放電單位，該選項為循環選擇，根據放電檢測類型選擇合適的單位。讀數設置、放電次數及傳感器，在檢測時使用默認值即可，非專業人員請勿更改。交通燈：更改該通道交通燈顏色，可根據需要更改為合適的顏色。點擊交通燈所對應的F2按鍵，進入到交通燈顏色設置界面，交通燈顏色分別為綠色、黃色、紅色。，根據要更改的顏色雙擊所對應的按鍵。如更改“綠色”，則雙擊綠色對應的F1鍵，在彈出的對話框中單擊方向鍵進行更改.單擊上下左右鍵選擇數字，單擊方向鍵中間的回車鍵確定，設置完成后單擊處于顯示狀態的單位按鍵進行確定，該綠色的顏色設置則改為設置的數據。交通燈顯示的單位與之前設置的單位一致。設置過程中如想中斷設置，則單擊取消按鈕，該顏色則不改變。其他顏色的設置參照綠色顏色的設置即可。

永州手持式超聲波局部放電檢測儀定位功能打開設置面板，將《特殊功能》改為定位，會出現圖6.26的面板，波形顯示區域會多出兩個藍色的游標（如圖6.27），拖動游標，然后會自動將兩個游標間的時間差顯示到定位面板的《測量時差》一欄中。，可以手動天道對應的位置，也可以勾《選自動填入》，然后點擊對應的位置，就會自動將數字測量時差的值填入。說明：測量位置是以4＊4的網格為坐標系，左上角為原點坐標，中間的9個點分別對應面板中的9個位置。設置填好9個位置的時差并設置好參數，點擊計算就可的出放電點的空間位置坐標。圖6.26圖6.276.10 長時采集功能打開設置面板，將《特殊功能》改為長時，會出現圖6.28的面板，設置好參數點擊應用即可，該功能可以連續采集長時間的波形圖6.28七、注意事項7.1使用儀器之前，請仔細閱讀本使用說明書；7.2當實驗使用到超聲波傳感器時，請在傳感器陶瓷基板端涂抹超聲耦合劑，再吸附在被測設備外殼上，以便更好的采集信號；7.3在試驗過程中，不同的傳感器測量時，應在“參數設置”項中正確設置參數，以確保測量準確；7.4在儀器使用過程中，設備需輕拿輕放，避免磕碰；7.5實驗完畢后，請及時對主機進行充電，方便下次使用；7.6關閉儀器時請使用軟關機，并不需要其他特別的操作。

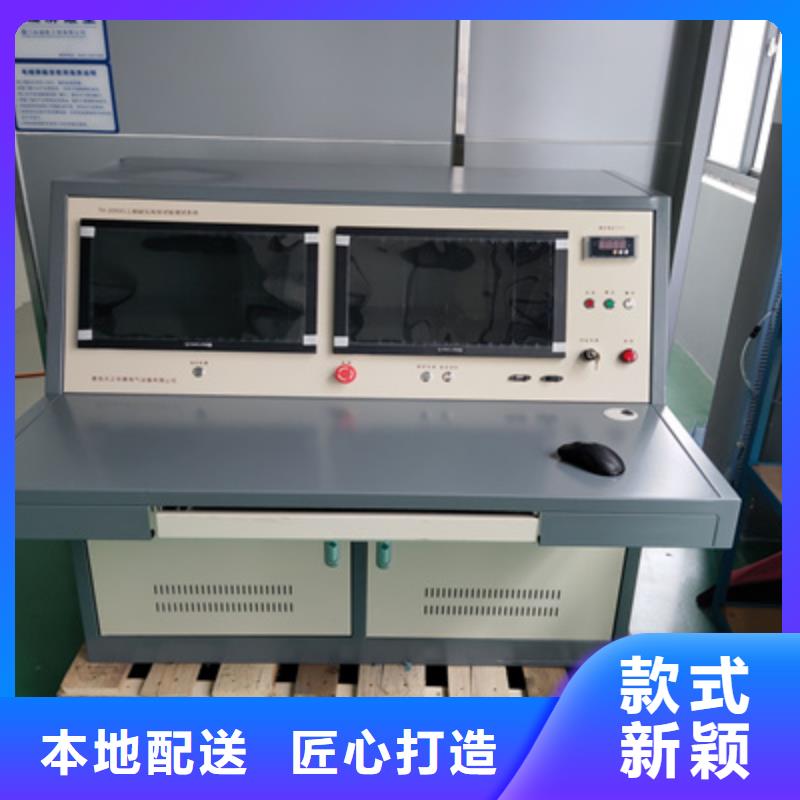

變壓器感應局部放電試驗測試臺永州 <永州>天正華意電氣設備有限公司

永州手持式超聲波局部放電檢測儀 數據存儲系統將數據存儲在SD卡/USB中，為了保證軟件正常存儲及讀取，應保證SD卡/USB有效。存儲前應先在系統設置中設置文件名稱、設備名稱、任務編號，以作為日后查看標識。保存數據—在停止狀態下，按【保存數據】鍵，可對數據和當前顯示的圖譜進行存儲，數據存儲在SD卡或USB設備中。5.9數據查看按【查看記錄】鍵，可以進入保存數據界面，記錄包含每條數據的所有圖譜以及記錄類型，同步方式，設備名稱，任務編號，時間，單位局放值，背景以及背景閾值所有詳細信息。通過操作按鈕可以對歷史記錄進行一系列操作。圖5-17歷史記錄圖表5-6操作表操作按鍵說明刪除本條F1進入刪除當前記錄模式，通過取消和確認是否刪除記錄刪除文件F2刪除當前保存記錄的文件 文件導出F3將數據文件導出到USB中藍牙發送F4把數據發送到鏈接平臺切換記錄↑↓↑↓切換上下條記錄翻頁←→←上一頁，→下一頁 ，每頁10條切換圖譜取消切換當前記錄的圖譜返回確認返回到之前的測量模式5.10外同步的使用在現場試驗時，為了得到穩定而且準確的相位，可以采用外同步觸發方式，在【系統設置】里，設置【觸發方式】→外同步，并將短天線接到主機外同步SMA端口，再將無線同步發射器接到試驗電源上，此時放電相位為穩定而準確的相位。注意：無線同步連接試驗電源時，應嚴格按照LNE的標識進行接線；無線接收器在主機內部。

永州手持式超聲波局部放電檢測儀 高性能鋰電池帶有保護板，具有恒流充電、過充、過放保護和過流保護功能，有效延長電池壽命。電池充足后可連續使用7小時以上。3.2傳感器1）TEV傳感器TEV傳感器接收從開關柜表面縫隙處傳出的暫態地電波信號，該傳感器可吸附于開關柜表面，使用方便，外形如圖2：圖2 TEV傳感器2）HFCT傳感器將設備的接地線穿過HFCT傳感器，接地線傳播的局部放電信號耦合到該傳感器，輸出相應的電流信號，其外形如圖3：圖3 HFCT傳感器3）超聲波傳感器a）、將該傳感器通過涂抹在其底部的耦合劑，緊貼被測設備表面，檢測密閉設備內部的超聲波信號，其外形如圖4：圖4 接觸式超聲波傳感器b）、將非接觸式超聲傳感器正對開關柜縫隙處即可檢測開關柜內部是否存在局部放電；圖5 非接觸式超聲波傳感器4）UHF傳感器將傳感器放置在被測設備盆式絕緣子表面，拾取超高頻局部放電信號，其外

<永州>天正華意電氣設備有限公司 變壓器感應局部放電試驗測試臺永州

永州手持式超聲波局部放電檢測儀特點（1）喇叭型聚能器，槍型外型，放可傳輸到后臺，手持式、非接觸、可視化、可聽并存儲顯示波形、帶電不接觸檢測。（2）具有車載巡線功能（3）溫濕度顯示，GPS定位功能。（4）信號接收范圍：遠可達50m。（5）信號放大倍數大、靈敏度高。（6）強度適中的綠色激光描準，陽光下人眼易跟蹤。（7）天線為雷達式軍用環焦天線，聚焦能力強。（8）顯示器可時時顯示波形，并可存儲有價值的波形。（9）定位準確，可靠，簡單實用。（10）功能強大，使用范圍廣，適用于電力系統，鐵路及石化冶金等行業的電力監測、機械故障監測、高壓密封氣體液體等泄露監測。（12）除對鐵路系統的變電站的放電進行巡檢定位外，特別適合鐵路電力系統的接觸網的各種絕緣及連接故障，查找及定位。詳見后面說明。（13）先進，狀態檢修的好幫手。三、技術指標結構喇叭聚能手持式電路系統具有抗干擾濾波的模擬電路及數字電路頻率范圍異常超聲波信號都有的40Hz（窄頻傳感器）顯示16×2液晶顯示并有背光存儲可覆蓋存儲99次顯示波形天線喇叭型聚能器電池鋰電池操作溫度-10℃～50℃探頭接觸式探頭，非接觸式探頭耳機 豪華噪音衰減耳機，可配合使用帽指示dB值，頻率，電池狀態靈敏度可檢測-40dB的放電量 （峰峰值1mv時為0dB）尺寸鋁制便攜箱55×47×20cm重量主機：1.5Kg 全套：8Kg四、結構:

<永州>天正華意電氣設備有限公司
<永州>天正華意電氣設備有限公司

永州手持式超聲波局部放電檢測儀測量注意事項主機開啟后，確保TEV傳感器處在離開金屬體的自由空間中，否則會影響自檢。選擇TEV模式。為了進行測量，應該使TEV傳感器垂平行與在其上面要進行測量的金屬體接觸。如果儀器處在連續測量模式，則應該立即顯示讀數，但是一旦TEV傳感器從金屬體上拆下后讀數就不再在顯示屏上繼續顯示。如果是在單次測量模式，則一旦按下按鈕，在這種模式下，讀數會保留顯示在顯示屏上。如需要確保一致性，可以重復測量幾次。對于開關柜的測量是在每一個面板的每一個部件如電纜盒、電流互感器室、母排室、斷路器以及電壓互感器等的中心位置進行的。斷路器以及其它中高壓開關儀器的位置都要記錄下來，因為如果這些儀器處于斷開的位置，則某些部件就不會帶電，因此這些部件上不會測到讀數。記錄每一個位置上的組讀數。但是如果測到的幅值比背景干擾水平高出10dB，本身幅值大于20dB時，應該連續記錄三組以上讀數。6、保存使用手持式局放測試儀進行檢測，若想保存當前檢測到的放電信號時，需準備一個U盤進行存儲圖形。保存圖片：單擊”SAVE/RECALL”，打卡保存/調出菜單欄，單擊“圖片”對應的F5按鍵進行存儲，此時的放電信號將被存儲到U盤。檢測結束后，將U盤插入電腦，可將檢測時存儲的放電信號波形打開。

<永州>天正華意電氣設備有限公司 變壓器感應局部放電試驗測試臺永州

永州手持式超聲波局部放電檢測儀1. 產品概述GIS以結構緊湊、可靠性高等優點已成為超、特高壓電力系統中的主流設備。隨著GIS的廣泛應用，GIS設備運行可靠性引起了國際社會和電力部門的普遍關注。從近40年運行經驗來看，絕緣故障始終是影響GIS可靠性的重要原因之一，局部放電是導致GIS設備絕緣劣化直至閃絡故障發生的主要表現形式。GIS內部一旦出現絕緣故障，極易造成設備故障，將破壞電力系統正常運行，給國民經濟和社會正常秩序造成不良影響。因此，實現對GIS局部放電在線檢測意義重大。TH-9029UHF局部放電巡檢儀是我公司總結多年局部放電測量經驗，采用特高頻(UHF)測量和超聲波(US)測量兩種新興技術設計的數字化局部放電帶電檢測專用儀器。本系統采用現代電子和計算機綜合技術，實現信號放大、濾波、數據采集、數據處理、局部放電參數計算，圖譜繪制，試驗報告自動生成，從而完成局部放電的智能化測量與分析。本設備采用手持式設計、Wince系統開發；設備輕巧、攜帶方便、測量快速、便于現場使用；界面友好、操作簡單、刷新速率高；功能完善、抗干擾能力強、測量準確。本儀器在檢測過程中對待檢測電力設備沒有任何損害，且對設備的運行沒有任何影響。根據UHF和US方法的多種檢測模式得到的圖譜對檢測電力設備絕緣缺陷或隱患進行診斷分析，可清楚的判斷該電力設備的運行狀態。

<永州>天正華意電氣設備有限公司
變壓器感應局部放電試驗測試臺永州

永州手持式超聲波局部放電檢測儀該儀器用于探測中/高壓（MV/HV）設備中的局部放電源。如果沒有探測到放電，其并不意味著中高壓設備中無放電活動。放電源往往具有潛伏期，絕緣性能也可能會由于局部放電以外的其他原因而失效。如果檢測到與中高壓電力系統相連的設備中有相當大的放電，應立即通知對設備的負責的相關單位。警告：局部放電測試儀僅用于接地電位。·檢測電氣設備時，在啟用探頭之前應該確保電氣儀器金屬外殼接地。 ·始終保持高壓部分與儀器、探頭和操作人員之間的距離。 ·嚴格遵守當地規則。 ·附近有雷暴天氣時，不得進行測量。 ·電路通電后，不得實施測量。 ·切勿在測試過程中以機械方式（比如晃動或敲擊）、電氣方式（比如增加電壓）或物理方式（比如加熱）來干擾設備。·不得在爆炸環境中操作儀器或附件。 ·電池充電器內部具有市電交流電壓。 ·該裝置不屬于用戶自己維修的裝置，如果需要維護與修理，請聯系本公司進行維修。1.概述1.1.系統介紹局部放電檢測儀可配合使用特高頻傳感器、TEV傳感器、聲電組合傳感器、超聲傳感器和寬頻帶電流互感器（HFCT）在線檢測變壓器、高壓開關柜、GIS、電纜接頭等高壓設備的局部放電情況。攜帶方便、測量快速，抗干擾能力強，便于現場使用。其配置軟件具有實時波形圖、峰值顯示、定位等功能，軟件也可以詳查分析某個相位波形，窗口隨意放大和縮小，也可以對該段數據進行頻譜分析，分析放電波形的頻譜含量，使放電波形之間更具可比性，統計分析試驗數據，減少試驗中非穩定性因素對試驗結果的影響。本儀器采用自動或手動記錄保存試驗數據和瞬態放電波形，提供后期數據分析參考。

永州手持式超聲波局部放電檢測儀 測量US有2種測量方式：巡檢模式、監測模式。進入系統主界面，按【設置】鍵進入設置界面，在【系統設置】中【測量方式】項選擇【US】，按【US設置】鍵進入US設置界面，在【測量模式】中選擇相應的測量模式。按鍵進入相應的測量方式。?US—巡檢模式在【US設置】→【測量模式】→巡檢模式，按鍵進入巡檢模式。在巡檢模式下有4種模式：波形模式 ，連續模式，相位模式，脈沖模式。在運行狀態下，按或鍵切換不同模式。?波形模式波形檢測模式用于對被測信號的原始波形進行診斷分析，以便能直觀的觀察被測信號是否存在異常。圖5-12US波形模式圖?背景（mV）—顯示被測儀器所在環境的信號。?有效值—顯示被測信號在一個周期內的有效值。?峰值—顯示被測信號濾波后的周期峰值，分別用mV和dB 值表示。?50Hz—顯示被測信號50Hz頻率成分。?100Hz—顯示被測信號100Hz頻率成分。表5-4操作指示表當前狀態操作按鍵說明運行停止F1停止測量運行歷史F2報警歷史、歷史讀數以及報警指示運行設置F4設置試驗以及通道項目運行幅值縮放↑↓↑幅值放大，↓幅值縮小運行切換顯示←→切換不同的模式運行查看記錄取消查看保存的測量數據的記錄停止運行F1開始測量停止保存數據F2保存當前采樣數據的信息停止設置F4設置試驗以及通道項目停止幅值縮放↑↓↑幅值放大，↓幅值縮小停止查看記錄取消查看保存的測量數據的記錄停止保存背景確認將當前測量數值保存為背景值?連續模式連續模式用于考察儀器并定位超聲信號的來源，是局部放電超聲波檢測中應用為廣泛的一種檢測方法。可迅速檢測被測信號特征，顯示直觀，響應速度快。該模式通過不同參數值的大小組合判斷被測設備是否存在局部放電以及可能的放電類型。

<永州>天正華意電氣設備有限公司 變壓器感應局部放電試驗測試臺永州

永州手持式超聲波局部放電檢測儀裝置內置大容量鋰電池，可長時續航本裝置有蓄電池和外接電源兩種供電方式，使用蓄電池供電可以方便的對大范圍內的高壓設備進行檢測，蓄電池的持續工作時間不低于4小時；如需長時間連續使用只需提供AC220V±10％交流電源即可。三、技術指標3.1 適用范圍具備對運行中的高壓電氣設備進行局放帶電巡檢的功能，適用于變壓器、GIS、開關柜、電纜等高壓電氣設備的局放帶電巡檢。3.2 產品技術規范和標準1）IEC60270 《局部放電測量》2）GB/T7354 《局部放電測量》3.3 使用環境1）環境溫度： －10℃～50℃2）相對濕度：≤95％。3）海拔高度：≤1000m3.4 主機技術參數測量通道：2個獨立測量通道，每個通道支持光、電雙輸入模式采樣精度：12Bit采樣速率：每通道60MHz檢測靈敏度：1pC測量范圍：1pC～100nC本量程非線性誤差： ≤±5％可測試品的電容量范圍： 6pF～250μF抗電壓沖擊能力：2500V，信號端口端，電源端，對地（正、負）充電電源： AC220V±10％；頻率50Hz；功率＜50W內置可充電電池：連續工作4小時以上3.5 傳感器技術參數 3.5.1 超高頻傳感器 檢測頻帶 300MHz～1.5GHz信號傳輸方式 50Ω同軸電纜檢測靈敏度 1dB增益 ＞65dbm3.5.2 接觸式超聲傳感器 檢測頻帶 20kHz～120kHz信號傳輸方式 50Ω同軸電纜有效靈敏度 10pC3.5.3 高頻電流互感器檢測頻帶 10kHz～30MHz信號傳輸方式 50Ω同軸電纜檢測靈敏度 10pC3.5.4 TEV傳感器 測量信號 超聲信號、電信號超聲測量頻帶 20kHz～120kHz（中心頻率為40kHz）TEV測量頻帶 10MHz-100MHz 四、主機操作說明4.1 主機面板介紹CHARGE：主機的電源供給，將巡檢測試儀主機電源接在（AC220V/50HZ）的電源插座上進行充電。EXT-SYS：用于外同步接線。ON：打開開關主機開始運行（需要長按時間至少在6s以上）。CH1：將傳感器檢測到的信號高壓設備放電信號輸入主機。CH2：將傳感器檢測到的信號高壓設備放電信號輸入主機。紅色船型開關：主機接有源傳感器時的供電開關。

<永州>天正華意電氣設備有限公司

永州手持式超聲波局部放電檢測儀測量模式點擊“TRIG”按鍵打開觸發參數設置菜單欄，單擊“觸發方式”對應的F4按鍵，可更改當前通道的觸發方式。觸發方式：選擇觸發的方式，觸發方式分為自動、正常和單次觸發。在默認情況下，手持式局放測試儀主機選擇“自動”模式，當手持式局放測試儀主機在一定時間內未檢測到觸發時，就強制其觸發。選擇“正常”模式，僅當手持式局放測試儀主機檢測到有效的觸發條件時才更新顯示波形。在用新波形替換原有波形之前，手持式局放測試儀主機將顯示原有波形。選擇“單次觸發”模式，手持式局放測試儀主機只有在次觸發后才顯示波形。當“觸發方式”選擇為“單次觸發”模式時，該通道顯示界面顯示為“Single”。當“觸發方式”選擇為“自動”或“正常”模式時，該通道顯示界面顯示為“continous”。四、測量程序使用手持式局放測試儀進行檢測時，使用一種傳感器進行檢測時，選擇通道1進行檢測，若需使用兩種傳感器檢測時，再使用通道2檢測。注意：檢測過程中若需更換傳感器檢測，需將“輸出電壓”關閉。

<永州>天正華意電氣設備有限公司 變壓器感應局部放電試驗測試臺永州

永州手持式超聲波局部放電檢測儀?相位模式由于局部放電信號的產生與工頻電場具有相關性，因此可以將工頻電壓作為參考量，通過觀察被測信號的發生相位是否具有聚集效應來判斷局部放電是否因設備內部放電引起的。圖5-14US相位模式圖說明橫軸為角度（0～360°），縱軸為信號幅值（mV）。?脈沖模式微粒每碰撞殼體一次，就發射一個寬帶瞬態聲脈沖，它在殼體內來回傳播。這種顆粒的聲信號是顆粒端部的局部放電和顆粒碰撞殼體的混合信號。脈沖模式可記錄微粒每次碰撞殼體時的時間和產生的脈沖幅值，并以飛行圖的形式顯示出來。圖5-15US脈沖模式圖說明橫軸為周期（ms），縱軸為信號幅值（mV）。?US—監測模式監測模式是保證GIS長期可靠運行的有效手段。通過對30個周期內設備狀態的實時監測，和對一定時間段內設備運行狀態的查看，可及時準確的發現問題。圖5-16US監測模式圖表5-5操作指示表當前狀態操作按鍵說明運行停止F1停止測量運行設置F4設置試驗以及通道項目停止運行F1開始測量停止保存數據F2保存監測數據信息停止設置F4設置試驗以及通道項目停止保存背景確認將當前測量數值保存為背景值

<永州>天正華意電氣設備有限公司 變壓器感應局部放電試驗測試臺永州

永州手持式超聲波局部放電檢測儀近幾年隨著國民經濟的發展，停電越來越難隨著狀態檢修的推廣帶電測試越來越重要已成為電網運行的重要保障手段。運行中的電力設備局部放電的監測是狀態檢修的重要組成部分。電力設備局部放電發生時，產生聲光電熱磁等物理現象。其中聲為超聲波，超聲波是20kHz以上的聲波，人耳聽不到，它以聲源為中心，以球面波的形式向周圍傳播。超聲波為機械波，不受電磁環境的影響。用接收超聲波信號來判斷局放存在及定位的方法，紅外攝像儀、紫外攝像儀更易優先發現局放故障，因為局放發生時往往先有振動產生超聲后才有熱光磁等物理信號。我公司集中科研力量，在廣采眾長，降低用戶購買成本的原則指導下，研發出了手持式超聲波局部放電巡線儀裝置，填補了國內空白，適合在我國電力、鐵路、石化行業推廣，是狀態檢修的好幫手。二、功能及特點1、功能（1）本產品新增溫濕度顯示、GPS定位功能。（2）本產品有車載巡線功能，巡線速度為30邁左右 。（3）對運行變壓器、GIS等高壓一次設備不接觸掃描，發現并定位外部放電；（4）對變壓站開放（露天）設備帶電掃描，發現并定位各種放電（電暈、電弧、閃絡、爬電、斷線、拉弧等）；（5）對運行中的高壓開關柜掃描，發現并定位局部放電、螺絲松動等故障；（6）發現并定位鐵塔上的絕緣子放電，露天電纜頭的爬電，地下電纜的局部放電；（7）在電力系統的交接及性試驗中，主變及GIS的局放試驗中，用該裝置配合局放儀使用，如有局部放電，可區分是內部放電還是外部放電，如是外部放電，可定位具體的放電點；（8）大型油漬式變壓器及GIS等生產廠家的出廠試驗中，該裝置在局放試驗中配合局放儀使用，如有放電，在局放儀的屏幕上不能看出是內部放電還是外部放電，用手持式巡線儀進行掃描。可很快發現并定位外部放電，如無外部放電則判斷為內部放電。對干式變壓器的出廠局放試驗，用該裝置配合局放試驗儀使用，能很快區分是內部放電還是外部放電。另外對帶電運行的干式變壓器進行掃描，無論是內部放電還是外部放電，都能準而快地發現并定位；（9）大型機械設備軸承，因潤滑不良產生的機械故障，用該裝置可檢測并定位；（10）高壓密封氣體液體的泄漏檢測；

---
