介質損耗測試儀現貨價格

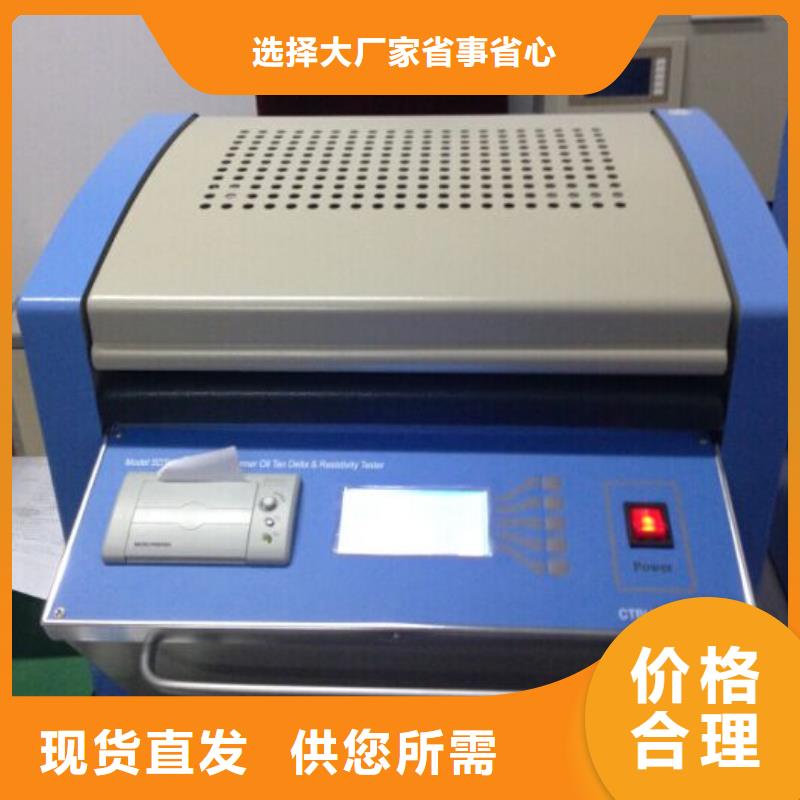

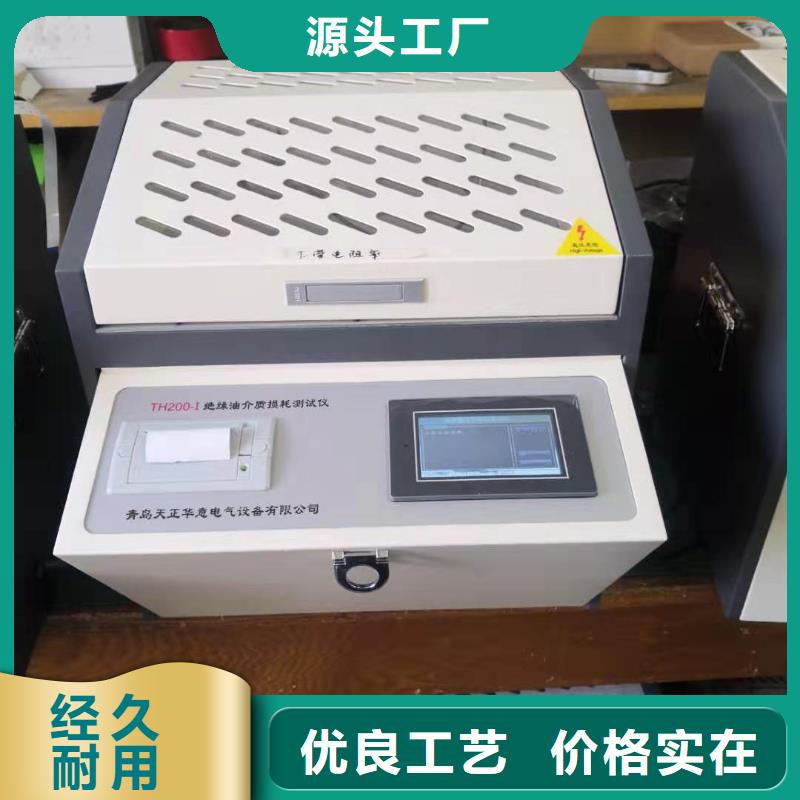

貴州介質損耗測試儀（動作要慢一些，防止動作太快，排氣不及時，使油樣溢出），接好測量信號線和溫度信號線，點擊圖3中的自動測試，進入圖6界面和圖7界面，一般測油是都按照規程90℃測量，同樣也可以選擇立即測試，在當前溫度下測量。8、點擊圖3中的數據查詢，進入圖8界面，點擊上頁和下頁進行翻閱，也可以點擊打印，對數據進行打印；還可以點擊刪除鍵對數據進行刪除，按退出鍵退回到主界面。圖8七、注意事項1.遵守高壓試驗工作規程。2.因儀器內部有高壓及高溫，在工作過程中，禁止打開油杯罩。3.儀器在使用過程中要可靠接地。4.要注意儀器使用環境的清潔。5.油杯安裝和清洗應嚴格按規定進行，否則將造成油杯放電，致使儀器無法正常工作。6.保險管損壞，必須更換相同規格保險管。九、儀器的成套性1. 主機壹臺2.油杯 壹套3. 滲油杯壹個4. 油杯托架壹個5. 玻璃注射器壹支6.測試線 壹條7. 溫度傳感器壹條8. 電源線壹條9. 合格證一份10. 說明書 壹本11. 出廠檢驗報告 壹張12.保險管（5A）貳支13.打印紙卷貳卷十、售后服務：儀器自購買之日起一年內，屬產品質量問題免費保修，終身提供維修和技術服務。如果發現儀器狀況不正常或有故障出現，請您速與我公司聯系，以便為您安排便捷有效的處理方案。

<貴州>天正華意電氣設備有限公司

貴州介質損耗測試儀 抗干擾四通道介質損耗測試儀說明書一、儀器概述介損測量是絕緣試驗中很基本的方法，可以有效地發現電器設備絕緣的整體受潮劣化變質，以及局部缺陷等。在電工制造、電氣設備安裝、交接和性試驗中都廣泛應用。變壓器、互感器、電抗器、電容器以及套管、避雷器等介損的測量是衡量其絕緣性能的基本方法。抗干擾四通道介質損耗測試儀突破了傳統的電橋測量方式，采用變頻電源技術，利用單片機、和現代化電子技術進行自動頻率變換、模/數轉換和數據運算；達到抗干擾能力強、測試速度快、精度高、全自動數字化、操作簡便；電源采用大功率開關電源，輸出45Hz和55Hz純正弦波，自動加壓，可提供10千伏的電壓；自動濾除50Hz干擾，適用于變電站等電磁干擾大的現場測試。廣泛適用于電力行業中變壓器、互感器、套管、電容器、避雷器等設備的介損測量。 二、措施1、使用本儀器前一定要認真閱讀本手冊。2、儀器的操作者應具備一般電氣設備或儀器的使用常識。3、本儀器戶內外均可使用，但應避開雨淋、腐蝕氣體、塵埃過濃、高溫、陽光直射等場所使用。4、儀表應避免劇烈振動。5、對儀器的維修、護理和調整應由專業人員進行。6、在任何接線之前必須用接地電纜把儀器接地端子與大地可靠連接起來。7、由于測試設備產生高電壓，所以測試人員必須完全嚴格遵守操作規程，防止他人接觸高壓部件和電路。直接從事測試的人員必須完全了解高壓測試線路，及儀器操作要點。非從事測試人員必須遠離高壓測試區，測試區必須用柵欄或繩索、警視牌等清楚表示出來。8、儀器的調整維修和維護，必須在不加電情況下進行，如果必須加電，則操作者必須非常熟悉本儀器高壓危險部件。9、保險管損壞時，必須確保更換同樣的保險，禁止更換不同型號保險或?qū)⒈ｋU(xiǎn)直接短路使用。

<貴州>天正華意電氣設備有限公司 介質損耗測試儀現貨價格

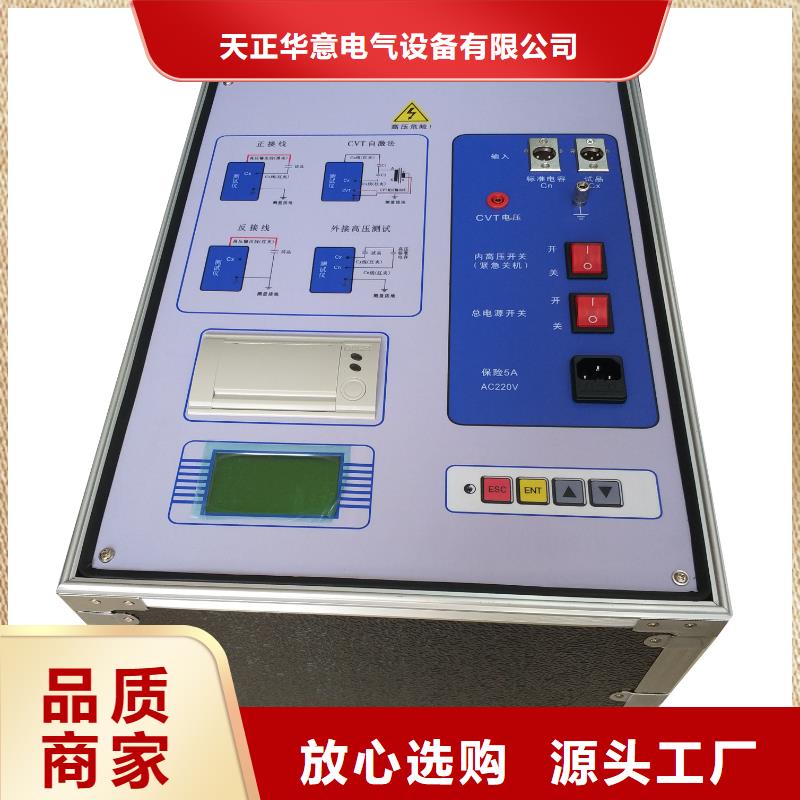

貴州介質損耗測試儀異頻介質損耗測試儀是發電廠、變電站等現場或?qū)嶒?yàn)室測試各種高壓電力設備介損正切值及電容量的高精度測試儀器。儀器為一體化結構，內置介損測試電橋，可變頻調壓電源，升壓變壓器和SF6 高穩定度標準電容器。測試高壓源由儀器內部的逆變器產生，經變壓器升壓后用于被試品測試。頻率可變?yōu)?0.0Hz、47.5Hz\52.5Hz、45.0Hz\55.0Hz、60.0Hz、57.5Hz\62.5Hz、55.0Hz\65.0Hz，采用數字陷波技術，避開了工頻電場對測試的干擾，從根本上解決了強電場干擾下準確測量的難題。同時適用于全部停電后用發電機供電檢測的場合。該儀器配以絕緣油杯加溫控裝置可測試絕緣油介質損耗。儀器主要具有如下特點：?超大液晶中文顯示操作簡單，儀器配備了高端的全觸摸液晶顯示屏，超大全觸摸操作界面，每過程都非常清晰明了，操作人員不需要額外的專業培訓就能使用。輕輕點擊一下就能完成整個過程的測量，是目前非常理想的智能型介損測量設備。?海量存儲數據儀器內部配備有日歷芯片和大容量存儲器，保存數據200組，能將檢測結果按時間順序保存，隨時可以查看歷史記錄，并可以打印輸出。?科學先進的數據管理儀器數據可以通過U盤導出，可在任意一臺PC機查看和管理數據。?多種測試模式儀器能夠分別使用內高壓、外高壓、內標準、外標準、正接法、反接法、自激法等多種方式測試；在外標準外高壓正接法情況下可以做高電壓（大于10kV）介質損耗。?不拆高壓引線測量CVT儀器可在不拆除CVT高壓引線的情況下正確測量CVT的介質損耗值和電容值。?CVT反接屏蔽法測量C0儀器可采用反接屏蔽法測量CVT上端C0的介質損耗值和電容值。?

<貴州>天正華意電氣設備有限公司 介質損耗測試儀現貨價格

貴州介質損耗測試儀（動作要慢一些，防止動作太快，排氣不及時，使油樣溢出），接好測量信號線和溫度信號線，點擊圖3中的自動測試，進入圖6界面和圖7界面，一般測油是都按照規程90℃測量，同樣也可以選擇立即測試，在當前溫度下測量。8、點擊圖3中的數據查詢，進入圖8界面，點擊上頁和下頁進行翻閱，也可以點擊打印，對數據進行打印；還可以點擊刪除鍵對數據進行刪除，按退出鍵退回到主界面。圖8七、注意事項1.遵守高壓試驗工作規程。2.因儀器內部有高壓及高溫，在工作過程中，禁止打開油杯罩。3.儀器在使用過程中要可靠接地。4.要注意儀器使用環境的清潔。5.油杯安裝和清洗應嚴格按規定進行，否則將造成油杯放電，致使儀器無法正常工作。6.保險管損壞，必須更換相同規格保險管。九、儀器的成套性1. 主機壹臺2.油杯 壹套3. 滲油杯壹個4. 油杯托架壹個5. 玻璃注射器壹支6.測試線 壹條7. 溫度傳感器壹條8. 電源線壹條9. 合格證一份10. 說明書 壹本11. 出廠檢驗報告 壹張12.保險管（5A）貳支13.打印紙卷貳卷十、售后服務：儀器自購買之日起一年內，屬產品質量問題免費保修，終身提供維修和技術服務。如果發現儀器狀況不正常或有故障出現，請您速與我公司聯系，以便為您安排便捷有效的處理方案。

<貴州>天正華意電氣設備有限公司 介質損耗測試儀現貨價格

貴州介質損耗測試儀高壓輸出HV插座安裝位置：如圖4—2—?，外設保護門。功能：儀器變頻高壓輸出；檢測反接線試品電流；內部標準電容器的高壓端。接線方法：插座中心連接紅色高壓線芯線；金屬外殼連接紅色高壓線屏蔽層；正接法時芯線和屏蔽層都可以作加壓線對被試品高壓端加壓；反接法時只能用芯線對被試品高壓端加壓，若試品高壓端有屏蔽極（如高壓端的屏蔽環），則可將屏蔽層接于屏蔽極，無屏蔽極時屏蔽層懸空。注意： 在啟動測試的過程中此插座帶有高壓有觸電危險，禁止觸碰高壓插座及與之相連的相關設備。 用標準介損器或標準電容器檢測正接法精度時，應使用全屏蔽插頭連接介損器或標準電容器，否則暴露的芯線可能受到干擾引起誤差。測試過程中應保證插座中心紅色高壓線芯線與被試品高壓端零電阻連接，否則可能引起測量結果的數據波動。4.13、高壓線屏蔽接地端子安裝位置：如圖4—2—?。功能：儀器測試時高壓線抗干擾接地。注意： 接地線不要靠近高壓接頭，否則會引起高壓放電，出現升壓失敗。測試時請不要關閉接地保護功能，儀器的接地必須可靠。五、使用說明5.1、主菜單地線良好接入，打開電源開關，進入主菜單（如圖5—1）；選擇右邊界面相應的測試選項進行測量。※ 注：儀器啟動測試后，緊急情況需要停止，可直接按緊急停機！圖 5—15.2、一般測試圖 5—2 圖 5—3圖 5—4首先根據相應的接線提示接好儀器外部與被試品之間的連線，然后點擊主界面“一般測試”選項，進入下一級一般測試菜單（如圖5—2）。然后可以點擊“參數設置”進去設置菜單（如圖5—3）進行詳細的測試參數設置。分別點擊每個需要設置的項目，按“增加”“減小”或“選擇”來修改。修改完成后點擊“保存”即可保存剛才所修改的參數并返回一般測試界面，點擊“取消”則不保存本次修改并返回一般測試界面。

<貴州>天正華意電氣設備有限公司 介質損耗測試儀現貨價格 <貴州>天正華意電氣設備有限公司

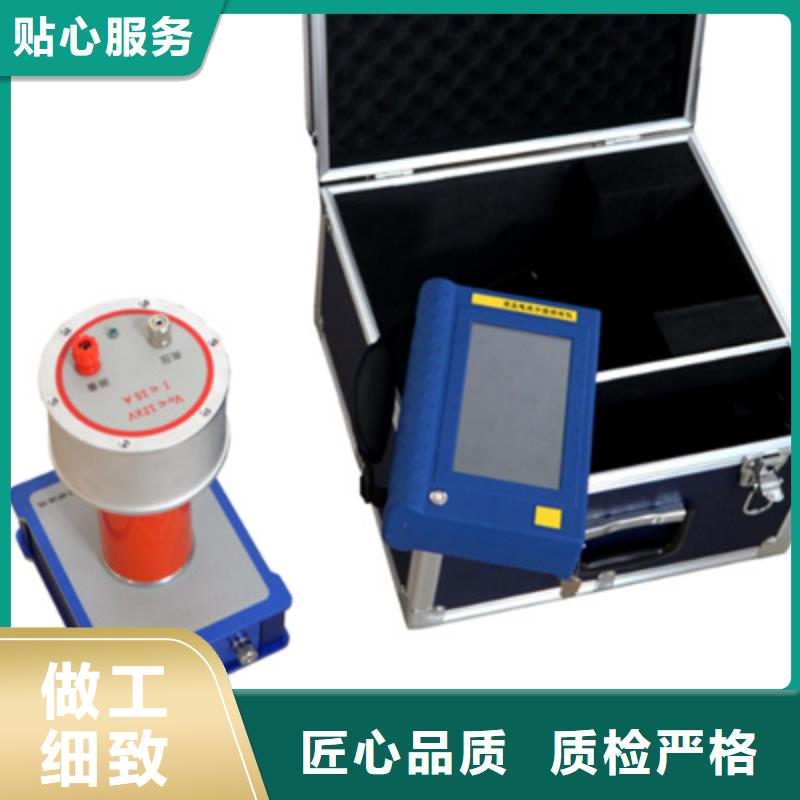

貴州介質損耗測試儀鋰電池供電手持終端、測試主機低壓端、測試主機高壓端，都采用鋰電池供電，充滿電可連續工作8小時以上。?U盤存儲本機存儲的數據可以通過USB接口保存至U盤中。二 工作原理在交流電壓作用下，電介質要消耗部分電能，這部分電能將轉變?yōu)闊崮墚a(chǎn)生損耗。這種能量損耗叫做電介質的損耗。當電介質上施加交流電壓時，電介質中的電壓和電流間成在相角差ψ，ψ的余角δ稱為介質損耗角，δ的正切tgδ稱為介質損耗角正切。tgδ值是用來衡量電介質損耗的參數。儀器測量線路包括一標準回路（Cn）和一被試回路(Cx)，如圖2—1所示。標準回路由內置高穩定度標準電容器與測量線路組成，被試回路由被試品和測量線路組成。測量線路由取樣電阻與前置放大器和A/D轉換器組成。通過測量電路分別測得標準回路電流與被試回路電流幅值及其相位差，再由數字信號處理器運用數字化實時采集方法，通過矢量運算得出試品的電容值和介質損耗正切值。圖 2—1 測量原理圖三 主要技術參數1使用條件-15℃∽40℃RH＜80％2標準電容tgδ: ＜0.005％Cn: 99.46PF耐壓電壓: 12KV3分 辨 率 介損tgδ: 0.001％電容量Cx: 0.001pF頻率f：0.001Hz4精 度 介損△tgδ:±(讀數＊1.0％＋0.040％)電容量△C x :±(讀數＊1.0％＋1.00PF)頻率 △f :±(讀數＊1.0％＋0.10Hz)5測量范圍介損tgδ無限制電流I20uA ≤ I ≤ 15A電壓HV1KV ≤ HV ≤ 12KV頻率 f30Hz ≤ f ≤ 300Hz6手持終端鋰電池7800mAh鋰電池7充電器DC12.6V 3000mA8顯示方式7寸800＊480彩色液晶顯示屏9操作方式工業級電容式觸摸屏10手持終端尺寸270(L)×160(W)×65(H)11測試主機尺寸220(L)×180(W)×350(H)12存儲器大小200 組 支持U盤數據存儲13重量（手持終端）1.5Kg14重量（測試主機）5.5Kg

貴州介質損耗測試儀 注 意：如果打開高壓盒電源開關指示燈不閃爍，可能是電池沒電了，需要充電。4.9、高壓測量接線柱安裝位置：如圖4—2—⑨。功 能：反接法測量時，被試品的測量輸入插座。注 意：高壓小于等于12 kV，電流小于等于15A。4.10、高壓接線柱安裝位置：如圖4—2—⑩。功 能：測試高壓接線柱，反接法測量時被試品的高壓屏蔽極。注 意：高壓小于等于12kV。4.11、高壓盒電源開關和充電插座安裝位置：高壓盒底面，如圖4—2—11。功 能：高壓盒電源開關和充電插座。注 意：高壓盒內置鋰電池電量可以在手持終端主界面查看。不使用時請及時關閉電源開關，以免電池掉電。充電必須使用原廠自帶充電器，充電電壓12.6V電流小于等于3000mA，充電插座嚴禁短路。4.12、低壓盒電源開關安裝位置：如圖4—2—12。功 能：低壓盒電源開關。注 意：不使用時請及時關閉，以免電池掉電。4.13、低壓盒電源指示燈安裝位置：如圖4—2—13。功 能：打開低壓盒電源開關則指示燈一直亮。注 意：如果打開高壓盒電源開關指示燈不亮，可能是電池沒電了，需要充電。4.14、低壓盒充電插座安裝位置：如圖4—2—14。功 能：低壓盒內置鋰電池充電插座。注 意：電池電量可以在手持終端主界面查看。充電必須使用原廠自帶充電器，充電電壓12.6V電流小于等于3000mA，充電插座嚴禁短路。4.15、測試主機2.4G天線插座安裝位置：如圖4—2—15。功 能：手持終端與測試主機之間的無線通訊。注 意：必須使用2.4G天線，開機之前請檢查天線是否插好擰緊。4.16、低壓測量接線柱安裝位置：如圖4—2—16。功 能：正接法測量時，被試品的測量輸入插座。注 意：電流小于等于15A。4.17、接地接線柱安裝位置：如圖4—2—17。功 能：測試主機接地接線柱，正接法測量時被試品的低壓屏蔽極。

<貴州>天正華意電氣設備有限公司 介質損耗測試儀現貨價格 介質損耗測試儀現貨價格

貴州介質損耗測試儀當設置為“外電極”時，主菜單界面的實時溫度狀態指示區顯示的溫度就為外電極的實時溫度；而在“加熱測試”，當“外電極”溫度達到“預設溫度”時，設備會停止加熱，將保持在預設溫度點；“自動測試”時，將會在“外電極”溫度達到“預設溫度”的一瞬間啟動測試。當設置內電極或平均溫時，設備就會在相應條件下的運行。3)HV（tgx）設置方法：該設置項一般設置為“2000V”AC，直接點擊“XXXX(AC)”文字上，按“↑、↓”進行測試電壓的調節。用途：請注意該項為tgx、Cx、εr的測試電壓，在測試時，設備將按照設置的電壓，進行加壓測試。4)HV（Rx）設置方法：該設置項一般設置為“500V”DC，直接點擊“XXX(DC)”文字上，按“↑、↓”進行測試電壓的調節。用途：請注意該項為Rx、ρ的測試電壓，在測試時，設備將按照設置的電壓，進行加壓測試。5)自動打印設置方法：直接點擊“開、關”文字上，按“↑、↓”進行自動打印的開啟和關閉的切換。用途：基于“自動測試”模式下，測試完成后，是否自動打印數據的設置。6)tgx Cx 選項設置方法：直接點擊“開、關”文字上，按“↑、↓”進行該測試項的開啟和關閉的切換。用途：選擇“開”時，當“直接測試”、“加熱測試”及“自動測試”三種測試模式時，就都會對“tgx、Cx、εr”測試項進行測試；如選擇“關”時，則不會對該測試項測試。7)Rx、ρ 選項設置方法：直接點擊“開、關”文字上，按“↑、↓”進行該測試項的開啟和關閉的切換。用途：選擇“開”時，當“直接測試”、“加熱測試”及“自動測試”三種測試模式時，就都會對“Rx、ρ”測試項進行測試；如選擇“關”時，則不會對該測試項測試。

<貴州>天正華意電氣設備有限公司

貴州介質損耗測試儀因此必須嚴格按照下述方法要點進行。a．完全拆卸油杯電極；b．用中性擦皂或洗滌劑清洗。磨料顆粒和磨擦動作不應損傷電極表面；c．用清水將電極清洗幾次；d．用無水酒精浸泡各零件；e．電極清洗后，要用絲綢類織物將電極各部件的表面擦拭干凈（別的布料會有絨毛粘在電極上），并注意將零件放置在清潔的容器內，不要使其表面受灰塵及潮氣的污染；f．將各零部件放入100℃左右的烘箱內，將其烘干。?以油洗油：有時由于油樣很多，所以在測量中往往會一個接一個油樣進行測量。此時電極的清洗可簡化。具體做法如下：a．將儀器關閉，將整個油杯都從加熱器中拿出，同時將內電極從油杯中取出；b．將油杯中的油倒入廢油容器內，用新油樣沖洗油杯幾次；c．裝入新油樣；d．用新油樣沖洗油杯內電極幾次，然后將內電極裝入油杯。附說明：以油洗油的清洗方式可大大提高了測量速度，但如遇到特別臟的油樣或長時間不用時，應使用前面一種方式。7.油杯主要技術參數⑴ 高低壓之間距離 2mm⑵ 空杯電容量 60±2PF⑶ 測試電壓 工頻2000V⑷ 空杯介損 tgδ＜1×10-4⑸ 液體容量 約40ml⑹ 電極材料 不銹鋼⑺ 體積 70mm(D)×120mm（H）四、工作原理1.儀器內部功能構造框圖圖三 儀器內部功能構造框圖2.介損測量原理圖圖四 介損測量原理圖3.工作原理?加熱儀器采用高頻感應爐加熱，啟動加熱后，溫控CPU發出加熱命令，同時采集油杯內部溫度傳感器的溫度值，加熱采用變功率控制和PWM控制兩者相結合的控制方式。在油樣溫度較低時，用大功率加熱方式，這有利于縮短油樣加熱時間；待溫度升至接近預設溫度時，采用較小功率PWM加熱方式，這樣有利于油樣加熱均勻。高頻感應爐加熱避免了發熱塊加熱不均勻的現象。?控溫在實測溫度接近預設溫度時，溫控CPU采用小功率PWM方式加熱，采樣溫度值經PID運算，分析出PWM控制占空比，使溫度嚴格控制在預設溫度誤差范圍以內。?

<貴州>天正華意電氣設備有限公司 介質損耗測試儀現貨價格

貴州介質損耗測試儀功 能：打開此開關，儀器上電進入工作狀態。關閉此開關，也同時關閉儀器內部所有電源系統，緊急情況應立即關閉此開關并拔掉輸入電源線。注意：當電源錯誤接線使用交流380V輸入，打開此開關，此時液晶屏沒有亮，可以看到開關指示燈亮，并且可以聽到儀器內部發出蜂鳴聲音。此狀態時，儀器內部啟動保護模塊，請立即斷開電源，檢查電源接線。 4.4、電源輸入插座安裝位置：如圖4—1—④。功能：提供儀器工作電源。(AC 220V±10％)接線方法：使用標準插座與市電或發電機相連接。(發電機輸出零線接地)注意：電源插座內部帶有保險管保護裝置，不正常情況下可燒毀保險管保使儀器斷電，保護儀器內部。 4.5、標準電容器輸入Cn插座安裝位置：如圖4—1—⑤。功能：外接標準測試信號；正接法多通道測試為第1通道信號。接線方法：外標準測試時電纜芯線接標準電容測試端，電纜屏蔽層接標準電容器屏蔽極。外標準測試時不管是正接法還是反接法測量，標準電容器接線方法不變。此方式用于外接高電壓等級標準電容器，實現高電壓介質損耗測量。4.6、試品低壓輸入Cx插座安裝位置：如圖4—1—⑥。功能：正接法單通道輸入被試品測試信號；正接法多通道測試為第2通道信號。接線方法：插座中心連接黑色信號線芯線；金屬外殼接黑色信號線屏蔽層；正接法時芯線接被試品低壓信號端，若被試品低壓信號端有屏蔽極（如低壓端的屏蔽環），則可將屏蔽層接于屏蔽極，無屏蔽極時屏蔽層懸空。注意： 在啟動測試的過程中嚴禁拔下插頭，以防被試品電流經人體入地。 用標準介損器或標準電容器檢測正接法精度時，應使用全屏蔽插頭 連接介損器或標準電容器，否則暴露的芯線可能受到干擾引起誤差。

<貴州>天正華意電氣設備有限公司 介質損耗測試儀現貨價格

貴州介質損耗測試儀注 意：測試時請保持接地良好，注意。五 使用說明5.1、主菜單打開電源開關，進入主菜單（如圖5—1）。界面上方為狀態提示欄。從左往右分別為：①測試主機與手持終端之間的2.4G無線信號，10表示信號強；②測試主機高壓?jiǎn)卧姵仉娏浚虎蹨y(cè)試主機低壓?jiǎn)卧姵仉娏浚虎苁殖纸K端電池電量。第二欄右側為日期時間顯示。中間區域?yàn)楣δ馨存I區，可自行選擇需要的功能點擊進入。圖 5—15.2、測試界面首先根據相應的接線提示接好儀器外部與被試品之間的連線，然后點擊主界面“正接法”或“反接法”選項，進入下一級測試菜單（如圖5—2）。個表格為狀態顯示區。只要儀器正常開機就一直實時檢測外部高壓電壓、測試電流、外高壓頻率。測試過程中狀態顯示區數據停止更新，在結果顯示區繼續顯示。第二個表格為結果顯示區。點擊右下角“啟動”按鈕儀器會自動進行一次測試，并將結果顯示在表格中。測試完成自動保存結果數據。單次測試時長大約45秒。圖 5—2HV：外部高壓電壓值，單位KV。Ix：測試電流值，單位mA、A。f ：外部高壓頻率，單位Hz。Cx：被試品電容量，單位pF、nF、uF。tgx：被試品在當前頻率下的介質損耗值，用％號表示。tg50：被試品頻率換算為50Hz的介質損耗值，用％號表示。PF：被試品在當前頻率下的功率因素。PF：被試品頻率換算為50Hz的功率因素。Pr：被試品功率，單位W、KW。5.3、數據查詢每次測量數據都會自動保存，超大容量?jī)?nèi)存用戶完全不用擔心忘記保存或者測量次數過多而丟失數據。在主界面左側點擊“歷史數據”即可查尋并所有歷史數據。從上往下按照時間順序排列，第0組數據為所測數據往后依次按測試時間先后排列。右側上方顯示累計保存數據組數。想要查看哪組數據，先在左側點擊選取，然后點擊右側的“展開”按鍵即可查看本次測試的全部數據、波形以及測量時的參數設置值。點擊“U盤備份”然后插入U(xiǎn)盤即可把所有數據文件自動保存到U盤中。

<貴州>天正華意電氣設備有限公司 介質損耗測試儀現貨價格

貴州介質損耗測試儀時間設置從主菜單左上角的“時間設置”小方格直接點擊進入時間設置子菜單（如圖5—4）。欄是年、月、日，第二欄是時、分、秒；需要調整哪項數值，只需點擊對應后面的數字，即可彈出一個虛擬數字鍵盤，從鍵盤輸入需要修改到的數值即可。如鍵盤擋住需要修改的項目點擊鍵盤右下角的“關閉”即可關閉鍵盤。用戶調整完成后按“保存并退出”鍵即可保存并返回主界面。如不想保存本次修改數據，可點擊“放棄并退出”即可保留原來的時間數據部保存本次修改值。圖 5-4六 參考接線（具體接線請參閱相關規程）注意：1、高壓必須為正弦波，使用串聯諧振的方式提供高壓。2、在啟動之后的測試過程中請保持高壓電壓穩定以及頻率固定不變，否則將會導致測試結果不正確。3、有高壓時，嚴禁人員接觸測試主機。4、測試完成后確保高壓已經斷開，并使用放電棒或接地線觸碰高壓盒驗證沒有高壓之后才允許拆測試線。

<貴州>天正華意電氣設備有限公司 介質損耗測試儀現貨價格

貴州介質損耗測試儀然后可以點擊“參數設置”進去設置菜單選擇“CVT同時測試”（如圖5—10）進行詳細的測試參數設置。分別點擊每個需要設置的項目，按“增加”“減小”或“選擇”來修改。修改完成后點擊“保存”即可保存剛才所修改的參數并返回CVT測試界面，點擊“取消”則不保存本次修改并返回CVT測試界面。相關參數設置好了后長按“啟動測試”單，進入測試菜單（如圖5—11）。測試過程中電壓值一項是根據先前所選擇的測試電壓平滑至設置值后保持不變，然后自動開始測試。開始測試后根據先前所選擇的干擾頻率自動變頻到相應的頻率進行測試，測試完成后自動顯示測試結果（如圖5—12）。測試結果自動保存，可點擊“打印”按鈕打印本次測試結果。CVT同時測試注意: 外屏蔽應接地，可以不懸空，允許放置地上使用，儀器軟件對測試線分布參數進行了修正。注意：每一種測試的具體參數設置和接線方法請查看第六章“參考接線”。5.4、CVT變比測試首先根據相應的接線提示接好儀器外部的連線， 進入CVT測試菜單在參數設置中選擇“CVT變比測試”然后返回開始測試界面（如圖5—13），長按“啟動測試”開始測量（如圖5—14），測試完成后自動顯示測試結果（如圖5—15）。測試結果自動保存，可點擊 “打印”按鈕打印本次測試結果。 5—165.5、正反同測首先根據相應的接線提示接好儀器外部的連線， 進入正反同測菜單，在參數設置中選擇設置需要測試的高壓電壓，然后保存返回（如圖5—16），長按“啟動測試”開始測量，測試完成后自動顯示測試結果（如圖5—17）。測試結果自動保存，可點擊“打印”按鈕打印本次測試結果。

<貴州>天正華意電氣設備有限公司 介質損耗測試儀現貨價格 <貴州>天正華意電氣設備有限公司

貴州介質損耗測試儀反復進行多次測量，經過排序選擇一個中間結果。測量結束，測量電路發出降壓指令變頻電源緩速降壓到0。三、主要技術參數1、高壓輸出： 0.5 ～10kV，每一檔增加500V，共有二十檔，容 量：1500VA2、準 確 度： tgδ: ±(讀數＊1％＋0.06％)Cx: ±(讀數＊0.5％＋5PF)3、分 辨 率： tgδ：0.001％ Cx：0.001pF4、測量范圍： 0.001％ ＜ tgδ ＜ 內施高壓：3pF～60000pF/10kV 60pF～1μF/0.5kV外施高壓：3pF～1.5μF/10kV 60pF～30μF/0.5kV5、具有CVT變比測量功能，可測量CVT變比、極性和相位誤差。CVT變比測量：變比測量精度：±讀數×1％ 變比測量范圍：10～99999相位測量精度：±0.1°??????? 相位測量范圍：0～359.9° 6、電 源： AC 220V士10％ 50士1Hz7、測量方式：a.單頻：45Hz、50Hz、55Hz、60Hz、65Hzb.異頻：45/55Hz、55/65Hz、47.5/52.5Hz 自動雙變頻 8、諧波適應： ≤3％9、使用條件： -15℃－50℃ 相對濕度＜80％ 10、外型尺寸： 460（L）×345（W）×345（H）11、重 量： 35 kg四、儀器面板1、控制面板圖（圖 2）及高壓背板圖（圖3）圖(2)圖（3）CX試品輸入：正接線時輸入試品電流，正接線時芯線（紅夾子）接試品低壓信號端，如果試品低壓端有屏蔽極可接屏蔽線（黑夾子），無屏蔽時，可懸空。反接線時，CX試品輸入線不接或懸空。測量接地：它同外殼連在一起，在正、反兩種測量過程中，儀器都應可靠獨立接地。應仔細檢查接地導體不能有油漆或銹蝕，否則應將接地導體刮干凈，并保證零電阻接地。接地不良可能引起誤差或數據波動，嚴重時，呈帶高壓開路可能引起危險。內高壓允許：打開此開關，儀器有高壓輸出。

貴州介質損耗測試儀異頻介質損耗測試儀是發電廠、變電站等現場或?qū)嶒?yàn)室測試各種高壓電力設備介損正切值及電容量的高精度測試儀器。儀器為一體化結構，內置介損測試電橋，可變頻調壓電源，升壓變壓器和SF6 高穩定度標準電容器。測試高壓源由儀器內部的逆變器產生，經變壓器升壓后用于被試品測試。頻率可變?yōu)?0.0Hz、47.5Hz\52.5Hz、45.0Hz\55.0Hz、60.0Hz、57.5Hz\62.5Hz、55.0Hz\65.0Hz，采用數字陷波技術，避開了工頻電場對測試的干擾，從根本上解決了強電場干擾下準確測量的難題。同時適用于全部停電后用發電機供電檢測的場合。該儀器配以絕緣油杯加溫控裝置可測試絕緣油介質損耗。儀器主要具有如下特點：?超大液晶中文顯示操作簡單，儀器配備了高端的全觸摸液晶顯示屏，超大全觸摸操作界面，每過程都非常清晰明了，操作人員不需要額外的專業培訓就能使用。輕輕點擊一下就能完成整個過程的測量，是目前非常理想的智能型介損測量設備。?海量存儲數據儀器內部配備有日歷芯片和大容量存儲器，保存數據200組，能將檢測結果按時間順序保存，隨時可以查看歷史記錄，并可以打印輸出。?科學先進的數據管理儀器數據可以通過U盤導出，可在任意一臺PC機查看和管理數據。?多種測試模式儀器能夠分別使用內高壓、外高壓、內標準、外標準、正接法、反接法、自激法等多種方式測試；在外標準外高壓正接法情況下可以做高電壓（大于10kV）介質損耗。?不拆高壓引線測量CVT儀器可在不拆除CVT高壓引線的情況下正確測量CVT的介質損耗值和電容值。?CVT反接屏蔽法測量C0儀器可采用反接屏蔽法測量CVT上端C0的介質損耗值和電容值。?

<貴州>天正華意電氣設備有限公司 介質損耗測試儀現貨價格

貴州介質損耗測試儀比如48.7Hz50±0.1Hz到50±10Hz自動雙變頻隨意設置。60±0.1Hz到60±10Hz自動雙變頻隨意設置。頻率精度：±0.01Hz外施高壓：正接線時試驗電流5A，工頻或變頻40-70Hz反接線時試驗電流10kV/5A，工頻或變頻40-70HzCVT自激法低壓輸出：輸出電壓3～50V，輸出電流3～30ACVT變比測量：變比測量精度：±讀數×1％變比測量范圍：10～99999相位測量精度：±0.1°相位測量范圍：0～359.9°測量時間：約40s，與測量方式有關輸入電源：180V～270VAC，50Hz±1％，市電或發電機供電計算機接口：標準RS232接口，U盤插口(自動U盤存儲數據)。打印機：煒煌A7熱敏微型打印機環境溫度：-10℃～50℃相對濕度：＜90％外形尺430＊330＊350mm儀器重量：28kg五、測量方式及原理按被測試品是否接地分兩種測量方式，即正測量方式和反接線測量方式。兩種測量方式的原理如圖一所示：高壓輸出端Icx R 高壓輸出端Icx 10KV 10KV o CN ICN ～ Cx CN ICN ～ CX o RNR RNCx端 （a）正接線測量 （b）反接線測量圖一在高壓電源的10kV側，高壓分兩路，一路給機內標準電容CN，此電容介損非常小，可以認為介損為零，即為純?nèi)菪噪娏鳎穗娏鱅CN 可做為容性電流基準。在Cx試品一側，試品電流Icx通過采樣電阻R采入機內，此Icx可分解成水平分量和垂直分量見圖二所示，通過計算水平分量與垂直分量的比值即可得到tgδ值。在圖一中Cx為非接地試品，試品電流Icx從試品末端進入采樣電阻R，得到全電流值，在圖一中Cx為接地試品，機內Cx端直接接地，電流Icx從試品高壓端到機內采樣電阻取得全電流值。電流矢量法 試品等效電路

<貴州>天正華意電氣設備有限公司

---
