新疆土工格柵 本項目將結合實體工程，主要解決土工格柵材料選擇、含有土工格柵的改建路面結構力學分析、施工工藝、檢測方法等方面的問題。為路面改建工程中合理應用土工格柵提供科學依據。1）土工格柵材料選擇土工合成材料的質量性能差異較大，具有不同的力學指標。根據工程使用的情況不同，應該選擇不同的土工合成材料。在工程設計與施工中，應根據原路面的具體情況和工程特點要求，選擇符合力學性能的格柵材料。2）土工格柵改建路面結構力學分析分析土工格柵位于基層下、基層上、面層下等位置時，在汽車荷載作用下，路面的彎沉、各層層底彎拉應力的變化情況，路面裂縫處理情況和舊路加寬部位的路面結構進行了理論分析，確定土工格柵的合理層位及所起作用。3）施工工藝研究在工程實施過程中，如何施工才能使土工格柵在改建路面結構中取得良好的加筋效果，可通過試驗路的鋪筑，總結施工工藝，尋求可行的檢測手段提出檢測方法。4．研究方法采用理論分析與室內室內外相結合的方法。技術路線如下：1）收集國內外關于土工格柵在瀝青路面研究中的成果及經驗。2）土工格柵的物理力學性能試驗，為理論計算提供科學的依據。3）制作加格柵與未加格柵的半剛性水泥穩定碎石材料試件，通過室內梁的拉彎拉試驗、疲勞試驗對比分析格柵對提高基層的抗彎拉強度及疲勞特性所起的作用。4）理論計算及分析。5）通過改建前后的常規彎沉測試方法及運營過程中的落錘式彎沉儀（FWD）現場彎沉測試，評定格柵對路面承載能力起到的作用。6）結論與建議。5．研究結論1）結合河南省洛界公路襄城茨溝至舞陽界段二級瀝青公路路面改建工程，提出在交通量較大，超重車具有單方向性的路幅舊路面上，即補強基層底面加鋪土工格柵的設計方案，提高改建路面的抗反射裂縫能力。2）對土工格柵材料性能進行研究，提出適用的土工格柵類型、性能指標和力學參數。正六邊形的土工格柵受力均勻、穩定。建議選用對稱性好的材料，能使受拉時應力傳遞均勻，風格變形性好；土工格柵可以瘃減緩反射裂縫的發生；引用復合材料力學得出泊松比，可以為理論計算提供依據。3）對土工格柵加筋半剛性基層材料進行彎拉、疲勞試驗，結果表明，在半剛性基層下加鋪土工格柵，可延緩半剛性基層的裂縫，增加疲勞壽命。4）應用彈性層狀體系理論和有限元法，對土工格柵鋪設在改建路面不同層位、原有路面裂縫處理和舊路加寬部位時的路面結論進行了理論分析并得出了類似的結論。在新建或改建路面基層底面加鋪土工格柵會：改變基層地面的層底拉應力和路表彎沉；對路面結構力學性能的改善為理想；可以減薄半剛性基層厚度，減小的厚度與土工格柵模量成正比等。5）聯合應用貝克曼梁和落錘式彎沉儀對試驗路段路面進行承載性能測試，表明加鋪土工格柵對路面整體強度和剛度均有提高作用，落錘式彎沉儀精度較高，可作為評價路面剛度的有交往檢測手段。6）提出了土工格柵改建路面工程應用中的技術要點并進行了經濟效益分析。以上結論中的第2）、3）和4）條的技術內容在國內外文獻中未見報道，該成果的部分技術在國際上具有一定的創造性，因此該成果在國內外具有一定的先進性。隨著汽車工業的迅猛發展，道路交通量不斷增加，國省干線公路交通趨于飽和，特別是近年來超限、超載、超重車輛的增多，致使路面嚴重超負荷，在設計年限內，過早的出現路面病害，嚴重制約了公路的運輸條件及道路的通行能力，未能充分發揮國省干道的作用。

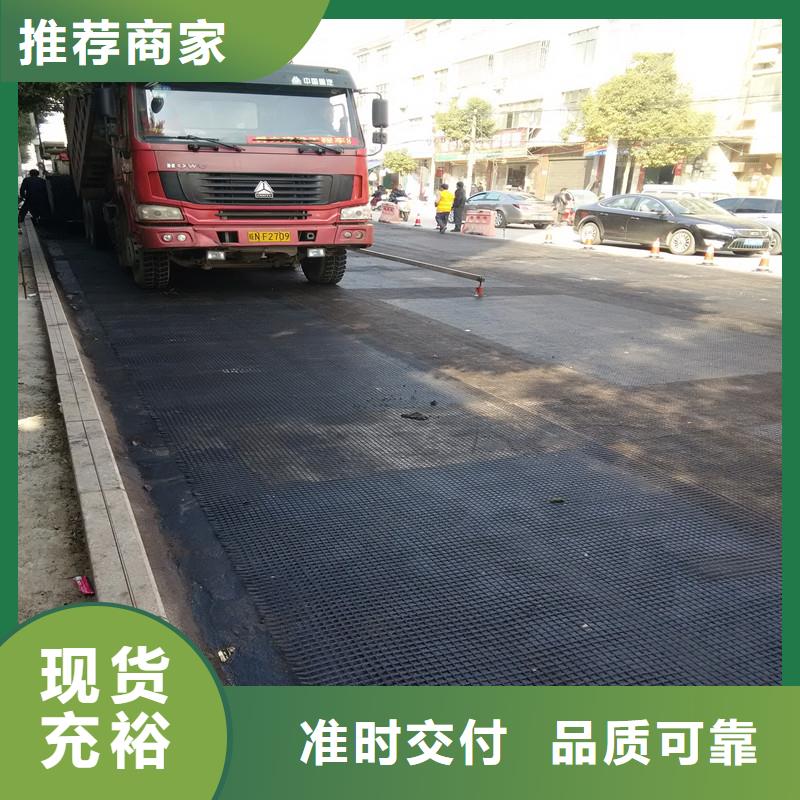

新疆土工格柵的鋪設方法（1）錨固法 不帶自粘膠的玻璃纖維土工格柵增強瀝青混凝土路面和防止路面與路面反射裂縫，可采用錨固法施工，但宜先鋪設玻纖土工格柵，再灑布熱瀝青作粘曾油，施工人員必須戴手套，施工方法如下： a.粘層油選用AH-70或AH-90重油熱瀝青，粘層油的規格及質量應符合《公路瀝青路面施工技術規范》JTJ032-94，采用專用車輛噴灑。粘層油每平方米用量約0.4kg-0.6kg。 b.鋪設玻璃纖維土工格柵時，應保持鋪設平順，拉緊，橫向搭接長度宜為50-100mm，縱向搭接長度 宜為150-200mm，并根據攤鋪方向，將后一端壓在前一端之下。 c.用膠輪壓路機碾壓。 d. 50?0?.3mm的固定鐵皮，要求平整不翹角，周邊宜倒角處理，2英寸鋼釘（優質水泥釘） e 釘子固定法鋪設玻纖土工格柵時，先將一端用固定鐵皮和釘子固定在已灑布粘層瀝青的下層結構上，釘子可用錘擊或射槍射入。再將格柵縱向拉緊時玻纖橫向均處于挺直張緊狀態。 f.釘子固定時，格柵搭接距離為：縱向接頭搭接距離不小于15cm，橫向搭接距離不小于5cm。縱向搭接應根據瀝青攤鋪方向將前一幅置于后一幅之上。 g.固定時不能將釘子釘玻纖上，也不能用錘子直接敲擊玻纖。固定后如發現釘子斷裂或鐵皮松動，則需予重新固定。 h.為防止施工車輛的輪胎將玻纖格柵和粘油粘起來。和瀝青混凝土攤鋪機機輪打滑的現象，應在粘層油表面撒石屑，石屑用量為3m3/1000m2-5m3/1000m2。 i.大氣溫度低于10攝氏度或路面潮濕時不得施工。 j.瀝青面層施工方法與普通瀝青路面面層施工方法一致，但應注意施工車輛不得在玻纖格柵表面表面急轉彎，急剎車。 (2）自粘式玻璃纖維土工格柵直鋪法 自粘式玻璃纖維土工格柵是我集團的 產品，其施工方法便捷，質量穩定。施工方法如下： a.對舊瀝青混凝路面和舊水泥混凝路面，做20mm-30mm厚的調平層，使用真空車或灑水車保證路表面清潔干凈。 b.噴灑AH-70或AH-90重油熱瀝青，用量宜為0.3kg-0.4kg/m2。 c.采用我集團提供的專用攤鋪車，鋪設自粘式玻纖格柵，鋪設應平順，拉緊。 d.橫向搭接長度宜為50mm-100mm縱向搭接長度宜為150mm-200mm搭接重疊方向與瀝青混凝土攤鋪機運行的方向一致。 e.使用膠輪壓路機碾壓（膠輪壓路機需有灑水裝置）。
