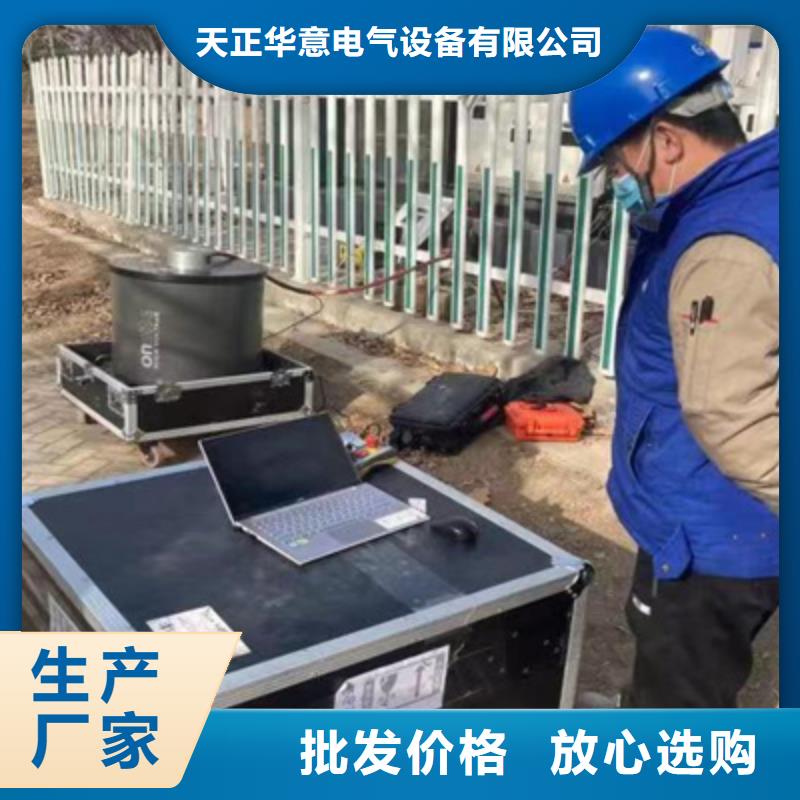

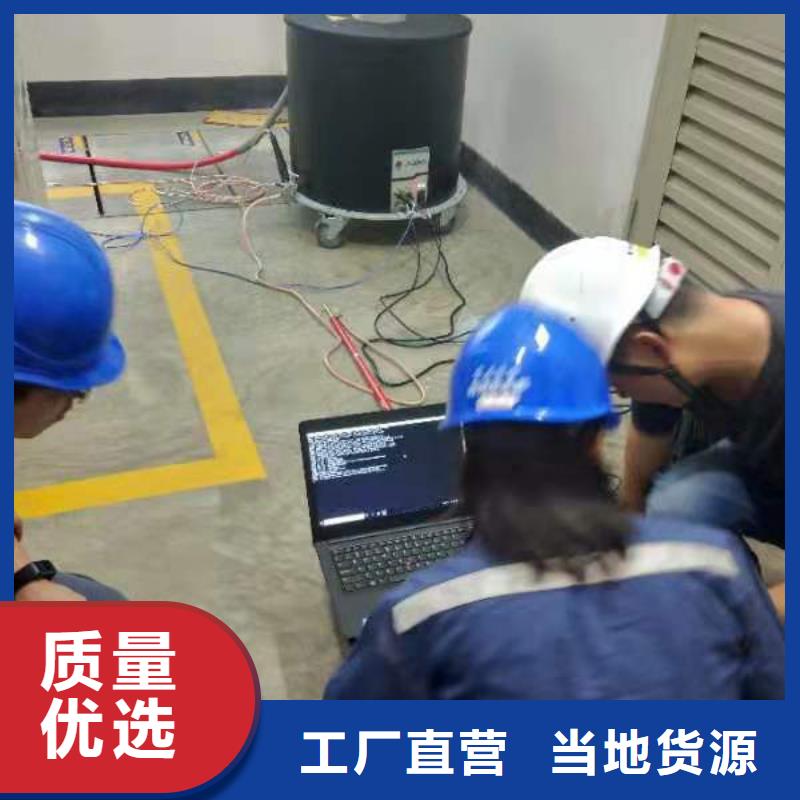

安徽淮南振蕩波局放耐壓試驗系統軟件根據所采集的信號的大小自動調整系統參數， 使得信號達到一段時 間內 波形峰值的穩定度， 若波形峰值穩定度滿足軟件設定閾值的要求， 則軟件認 為當前 放電量的校正通過， 右下角“準確”指示燈會亮起， 此時點擊“保存”按 鈕即可校準數 據， 已保存過校準數據的擋位校準按鈕右側指示燈會亮起。如果 較長時間無法達 到準確值， 可以手動按鈕， 手動調節系統參數， 使得校準波 形峰值達到準確值 范圍。保存時為保證數據更加準確請將波形顯示中的反射波與 入射波游標移動到正 確的位置 ( 一般情況下波形準確采集情況下個幅值 的波形為入射波， 向后推延與入射波相似的波形即為反射波） 。圖 6 視在放電量校正參數設置界面加壓測試點擊圖 2 中的“加壓測試”按鈕， 彈出“加壓測試”模塊界面如圖7 所示， 用戶設 定相應的參數， 該軟件模塊自動完成對電纜的直流充電振蕩電壓波的產 生數據 采集 波形顯示等功能。在圖 7 所示界面的左側欄中用戶可輸入所需的 各項參數， 包括測試項別 測試電壓等級 連續加壓次數等信息， 根據實際需要 設定參數后， 點擊左邊欄下方的“加壓”按鈕， 程序遠程控制硬件系統對電纜加壓至預設值， 然后 自動控制高壓實時開關導通， 形成阻尼振蕩電壓波， 數據采集 系統在阻尼振蕩期間 自動采集數據， 采集數據分為阻尼振蕩電壓波形局放檢波 波形局放原始波形三 類， 圖 7 界面中上面波形為阻尼振蕩電壓波形， 下圖為局 放檢波波形， 對應的局放 原始波形由軟件后臺處理，不在前臺界面顯示。每次測試完成后，點擊左下方的“保 存波形”按鈕， 軟件自動分類保存所有數據 。該軟 件模塊具備“測量局放起始熄滅 電壓”功能，一次測試過程完成后，點擊“起始 電壓”或“終止電壓”即可開啟測量功能， 在局放檢波波形中顯示測量游標，用戶將測量游標調整至合適位置， 軟件自動計算當次測量的局放起始及熄滅電壓， 點擊“保存”按鈕， 局放電壓信息會與測試數據一起自動保存。圖 7“加壓測試”模塊界面完成 2.2.1，2.2.2，2.2.3 節中所述的步驟后，即可完整一次完整的振蕩波測 試， 所有測試數據自動保存在用戶所選取的項目根目錄中。點擊圖 2 界面中的“結束軟 件”按鈕， 退出前臺測試軟件。

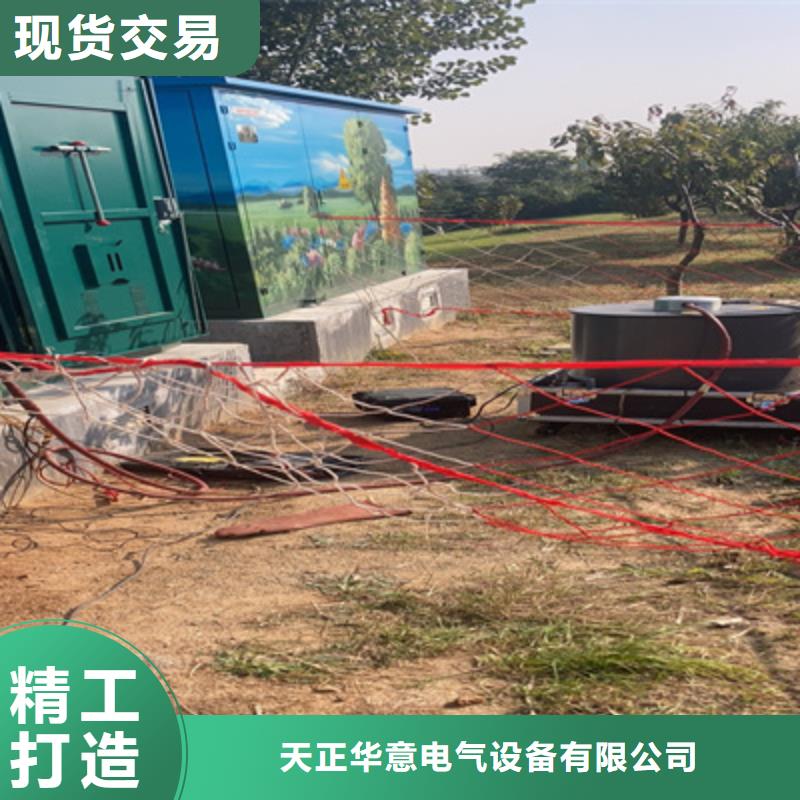

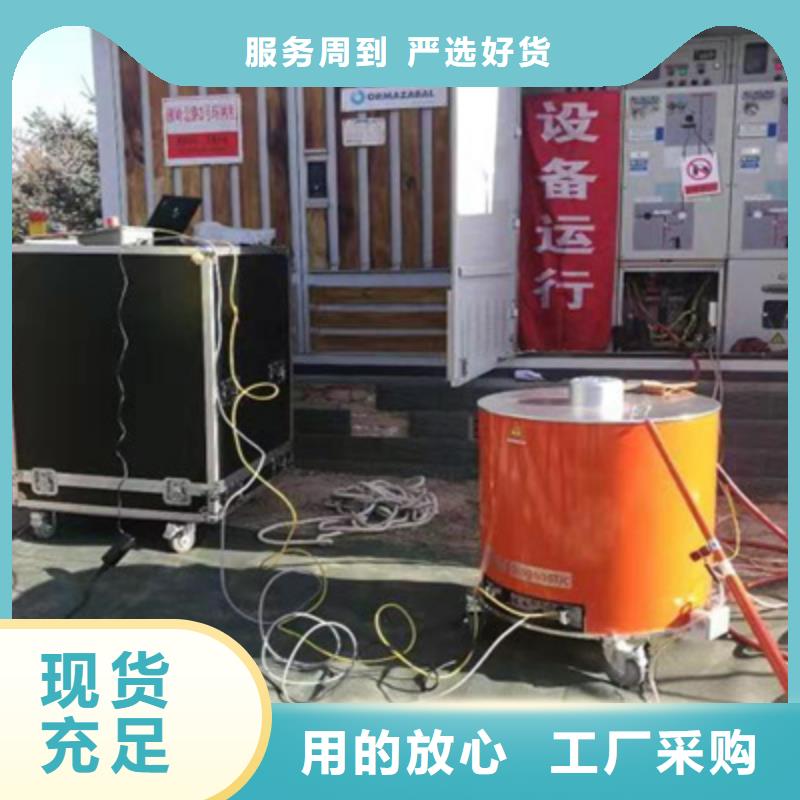

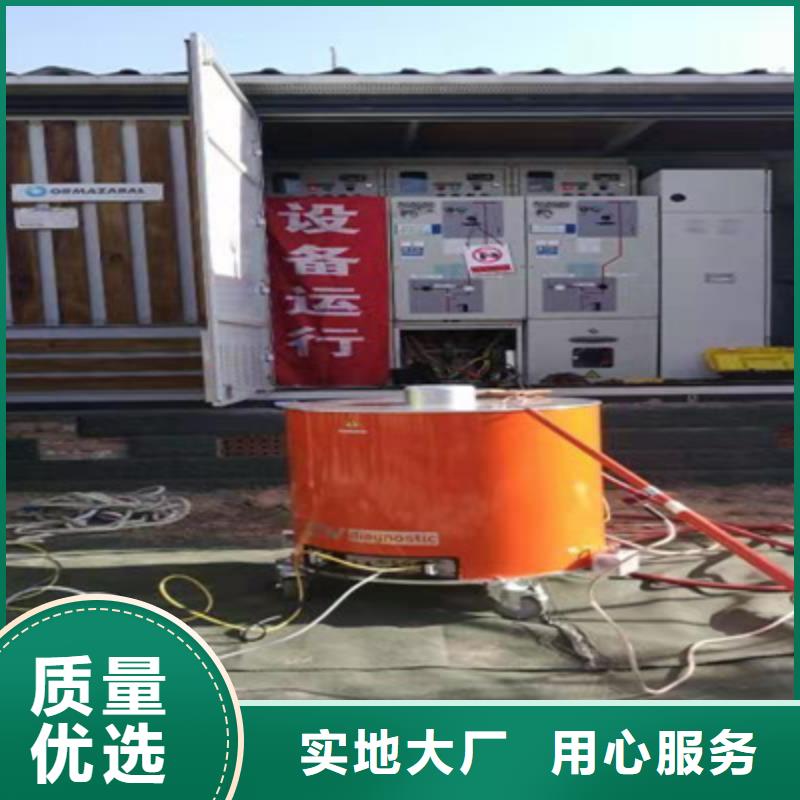

安徽淮南振蕩波局放耐壓試驗系統 系統試驗原理圖中，通過變頻源調節頻率，通過勵磁變壓器隔離升壓激勵使諧振電抗器與被測電纜的分布電容產生諧振，諧振條件下，在被試電力電纜上可以獲得Q倍于勵磁電壓的試驗電壓。在電纜上維持試驗電壓的過程中，短路勵磁變壓器的輸出端，使諧振電抗器和被試電纜形成逐漸衰減的阻尼振蕩，通過專用分壓器進行測量和反饋控制，使用專用軟件可以將被測電纜及其接頭的絕緣薄弱環節所發生的局部放電信號有規律的顯示出來。通過波形數據分析，可以測出局部放電的放電量值及定位局部放電點的準確位置。并且通過軟件可以控制阻尼振蕩波形多次重復，從而可以更可靠驗證被測電纜的絕緣缺陷。3、系統的性能及特點1）采用交流串聯諧振升壓＋振蕩波測試局放的方法、設備合二為一，一套設備既可完成局放試驗又可做交流耐壓試驗，一機兩用。交流耐壓試驗符合現有規程2）適用于新電纜（投運前）交接試驗及老電纜（停電后）性試驗。3）遵循IEC60270標準測量電纜局放量。4）對電纜局放點進行距離測量。5）測量電纜接頭位置及全長距離。6）變頻主機可以根據國網的相關規程設定電壓自動升壓，筆記本系統自動采集數據，簡單方便。7）采用硬件和軟件相結合抗干擾技術,可有效去除外部干擾。8）軟件專家系統，同時顯示局部放電波形、放電量和測試電壓等參數，對測試數據進行實時保存、生成測試報告及打印等功能。　　　

安徽淮南振蕩波局放耐壓試驗系統聲明為更好地使用本系統請仔細閱讀使用說明書，并請妥善保管以備日后使用。本公司保留更改本說明書內容的權利和產品更新導致的表述差異。事項：1、絕緣電阻測試時,電纜對側需專人看守，嚴禁測試期間電纜頭及被測電纜本體或附近處有作業現象。2、切斷被測電纜電源，防止再次通電，確定被測電纜上已無電壓，隔離附近帶電設施。3、試驗接線時，應先用放電棒放電并掛地線后再觸碰電纜頭，確保人身。4、升壓試驗時應在電纜頭和試驗設備四周裝設網狀圍欄，懸掛“高壓，危險！”標示牌，試驗現場四周應派專人監護，禁止與試驗無關人員靠近。5、升壓時控制臺操作人員應站在絕緣墊上，防止高壓反擊危及人員。6、加壓過程中應注意觀察電壓是否波動、數據是否異常，并呼唱報時，發現有異常情況立即降壓，直到查明原因后再重新開始加壓。
