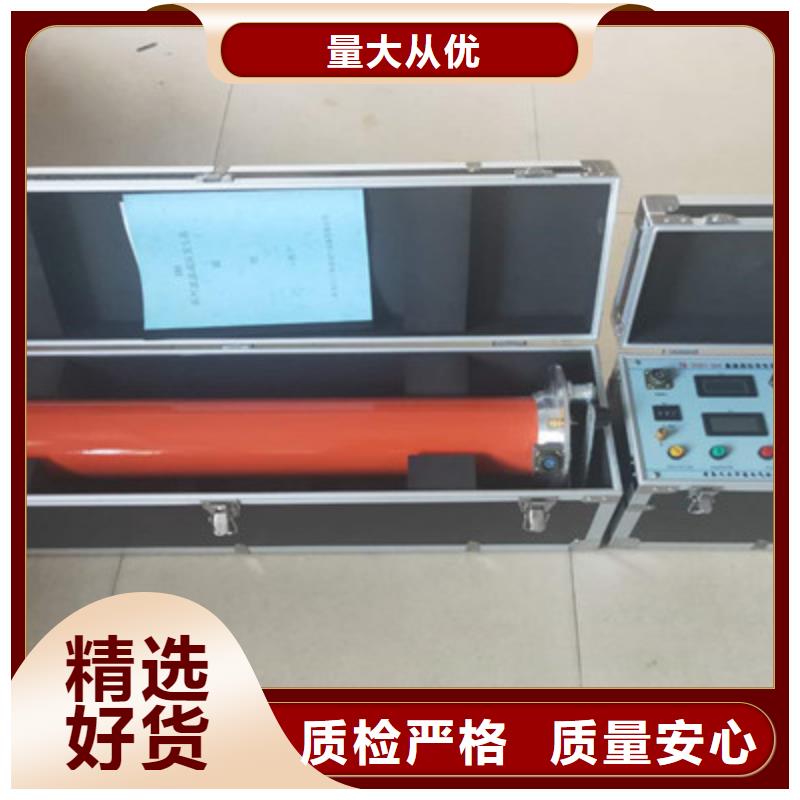

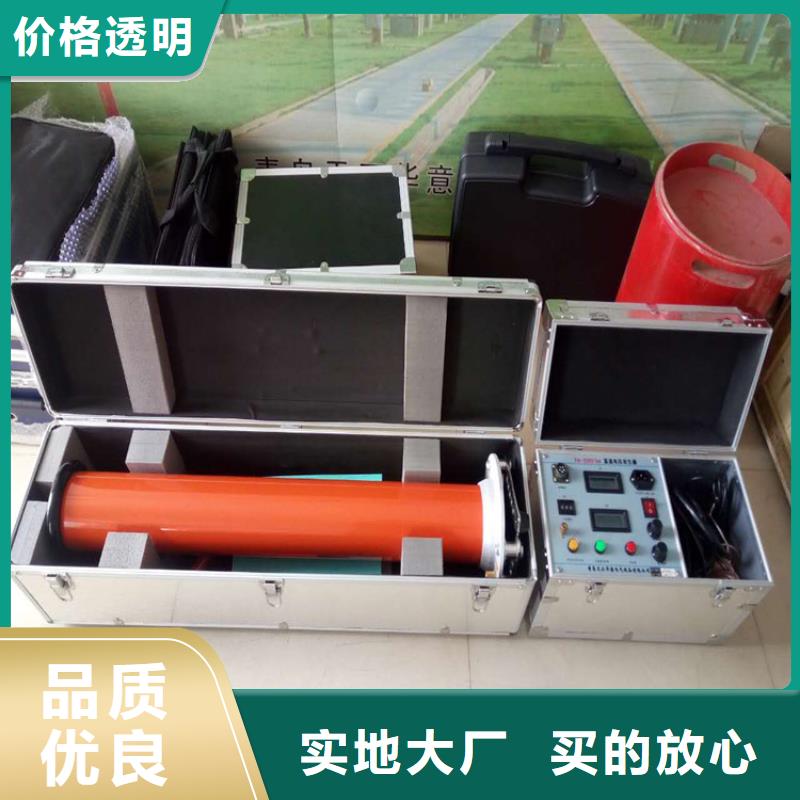

自貢直流高壓發生器基本參數1、輸 入：AC220V±10％，頻率 50HZ2、輸 出：DC 0- 32KV 連續可調，電流30mA，放電能量：1800J。3、電 容：4uf/35KV4、球 隙：0-10mm可調5、重 量：21Kg三、使用環境1、環境溫度：-10℃--40℃2、海拔高度：低于1000m3、相對濕度：≤85％4、工作場所應無嚴重影響絕緣化學塵埃和爆炸性介質。四、儀器面板圖①：直流電壓調節 ②：放電球隙調節 輸入電源指示燈：輸入電源空開 高壓輸出顯示表：低壓電流表 ⑦：電源輸入 ⑧ ：電容地 ⑨ ：球隙觀察孔 ⑩：高壓輸出五、使用方法1、儀器接地和電纜鎧接地接在一起，放電棒同時也要接上去。高壓輸出線連接電纜，懸空，不要接觸地面或其他物品。2、電源調節旋鈕調到起點，球隙調到1-2mm之間，剛開始不要調大了，后期根據情況再調節。3、接入AC220V電源，打開電源開關，順時針慢慢調節電壓旋鈕，同時應密切注視高壓電壓表和低壓電流表。調節電壓時，低壓電流表電流應該在1A左右，如果電壓升不起來，電流表電流不斷上升，達到5A以上，這時請不要再升壓，檢查線路。電壓一般升到10KV左右時，間隙球就會產生放電現象，放電頻率保持4-5秒放一次，通過調節電壓或球間隙來控制放電頻率，如果有連續兩次放電現象，表示電壓過高或者球間隙過小，這時就要稍微調整電壓或球隙。

<自貢>天正華意電氣設備有限公司

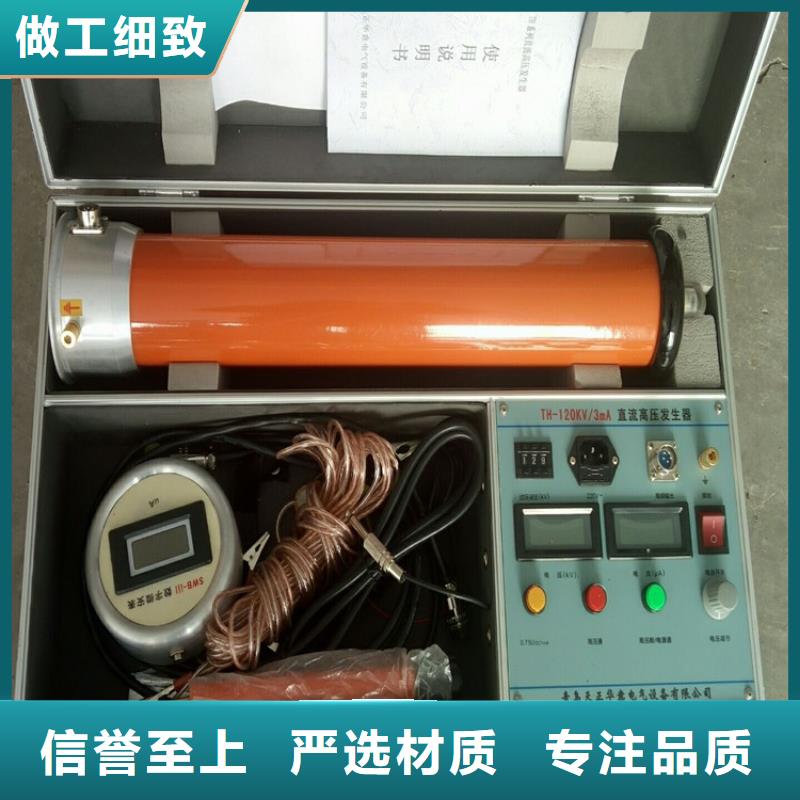

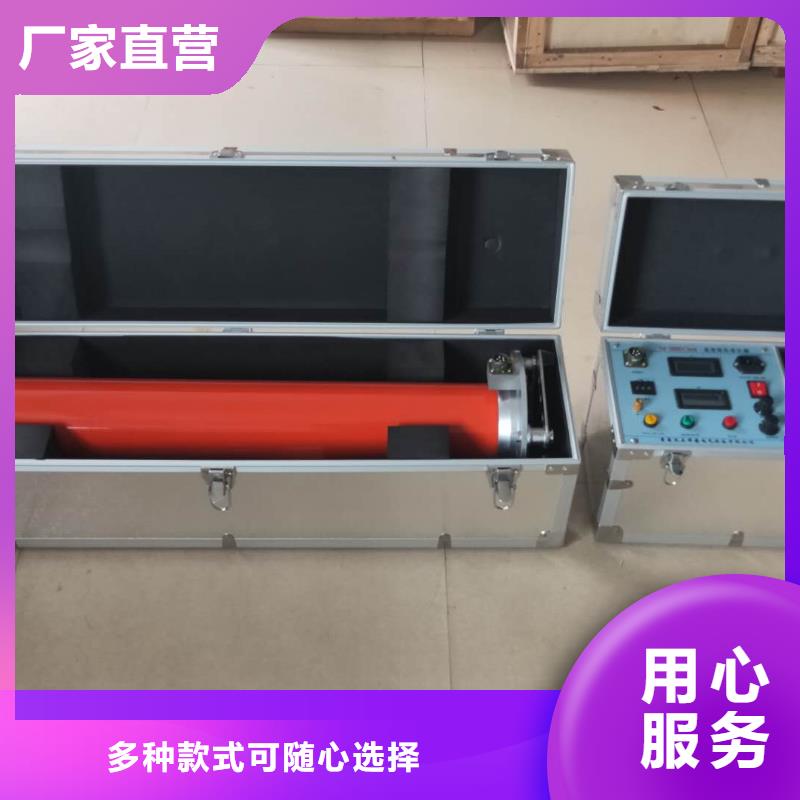

自貢直流高壓發生器產品符合DL/T848.1-2004技術要求，并經電力部電氣設備質量檢測測試中心型式試驗，嚴格執行企標出廠。2．技術參數：規格技術參數 電壓測量精度數顯表 ±(1.5％讀數±2個字)電流測量精度數顯表 ±(1.5％讀數±2個字)波紋系數≤2％電壓穩定度隨機波動，電源電壓變化±10％時≤1％過載能力空載電壓可超出額定電壓10％使用十分鐘充電電流為1.25倍額定電流電源 單相交流50HZ 220V±10％工作方式間斷使用一次連續時間長為10分鐘工作環境 溫度：-10~40℃相對濕度：室溫為25℃時不大于85％（無凝露）海拔高度：1500米以下帶電容負荷能力被試品電容量無限制可用1.5倍的額定電流充電結構特點環氧玻璃鋼電氣絕緣倍壓筒空氣絕緣、無泄漏之慮操作箱特點高精度0.75UDC1mA單觸按鈕（精度≤3％）適合氧化鋅避雷器試驗過壓保護采用撥置，一目了然立臥兩用型國際標準機箱，方便現場注：因產品不斷更新，不另行通知，以實樣為準，本公司保留解釋權.四、產品功能說明（1）．控制箱面板示意圖1．控制箱接地端子：控制箱接地端子與倍壓筒接地端子及試品接地聯接為一點后再與接地網相連。2．中頻及測量電纜快速聯接插座：用于機箱與倍壓部分的聯接。聯接時只需將電纜壓下插頭順時針方向轉動到位拆線時只需逆時針轉動電纜插頭。3．過壓整定撥盤開關：用于設定過電壓保護值。撥盤開關所顯示單位為kV ，設定值為試驗電壓1.1倍。4．電源輸入插座：將隨機配置的電源線與電源輸入插座相聯。(交流220V±10％，插座內自帶保險管。)5．數顯電壓表：數字顯示直流高壓輸出電壓。

自貢油浸式試驗變壓器批發_天正華意電氣設備有限公司 <自貢>天正華意電氣設備有限公司
<自貢>天正華意電氣設備有限公司

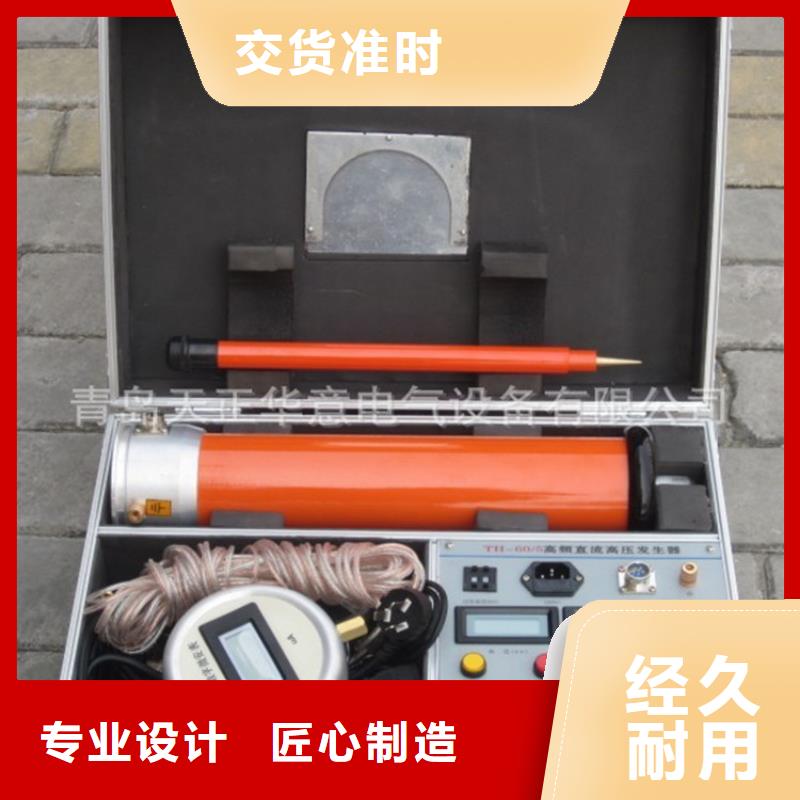

自貢直流高壓發生器電源開關放在關斷位置并檢查調壓電位器應在零位。過電壓保護整定值一般為試驗電壓的1．1倍。4.空載升壓驗證過電壓保護整定是否靈敏。5.接通電源開關，此時紅燈亮，表示電源接通。6.按綠色按鈕，則綠燈亮，表示高壓接通。7.順時針方向平緩調節調壓電位器，輸出端即從零開始升壓，升至所需電壓后，按規定時間記錄電流表讀數，并檢查控制箱及高壓輸出線有無異常現象及聲響。8.降壓，將調壓電位器回零后，隨即按紅色按鈕，切斷高壓并關閉電源開關。9.對試品進行泄漏及直流耐壓試驗。在進行檢查試驗確認試驗器無異常情況后，即可開始進行試品的泄漏及直流耐壓試驗。將試品、地線等聯接好，檢查無誤后即打開電源。10.升壓至所需電壓或電流。升壓速度以每秒3—5kV試驗電壓為宜。對于大電容試品升壓時還需監視電流表充電電流不超過試驗器的充電電流。對小電容試品如氧化鋅避雷器、磁吹避雷器等先升至所需電壓(電流)的95％，再緩慢仔細升至所需的電壓(電流)。然后從數顯表上讀出電壓(電流)值。如需對氧化鋅避雷器進行0.75UDC—1mA測量時，先升至UDC1mA電壓值，然后按下黃色按鈕，此時電壓即降至原來的75％，并保持此狀態。此時可讀取電流。測量完畢后，調壓電位器逆時針回到零，按下綠色按鈕。需再次升壓時按綠色按鈕即可。必要時用外接高壓分壓器比對控制箱上的電壓。11.試驗完畢，降壓，關閉電源。

自貢直流高壓發生器直流高阻箱使用說明書一、用途直流高阻箱，適合工廠、學校和科研單位應用在交直流電路或電子線路中，作為精密可調的阻抗元件、橋臂元件，或者對中高阻電橋、兆歐表、絕緣電阻測試儀等儀器進行整機校驗之用。二、主要技術指標1、本電阻箱調節范圍為0～1110MΩ。2、本電阻箱小步進值為1 MΩ。3、電阻箱的參考溫度和標稱溫度應符合以下規定：參考范圍：20±0.5℃標稱范圍：20±0.5℃4、電阻箱的參考相對濕度和標稱相對濕度范圍應符合規定：參考范圍：40％～60％標稱范圍：25％～75％5、電阻箱的額定功率不小于0.5W。6、在參考條件下每只十進讀數盤的準確度應符合表1要求：表1十進盤（Ω） ×1M ×10M ×100M準確度（％） ±2 ±2 ±27、電阻箱的電路與外殼金屬之間的絕緣電阻大于500MΩ。8、電阻箱的電路與外殼金屬之間應能耐受45～65HZ交流電壓2000V，歷時一分鐘的試驗不擊穿。9、外形尺寸：261×205×130mm310、重量：1.4Kg三、注意事項1、在使用電阻箱之前，應先將各開關旋轉幾次，使儀器接觸穩定。2、電阻箱在使用時不可超過標稱功率。3、電阻箱應貯存在環境溫度為10～℃、相對溫度不超過75％、有遮蔽的環境內，空氣中不應含有腐蝕氣體，儀器也不應與不良的雜質接觸：避免太陽光直射到儀器上。四、附則1、在用戶遵守使用及保管規則條件下，從交貨檢定日起1年內，電阻箱如果出現質量問題，我們將無償為用戶維修或更換：并承諾提供終身維護服務。2、產品中附有說明書一份，產品合格證一份，裝箱單一份。

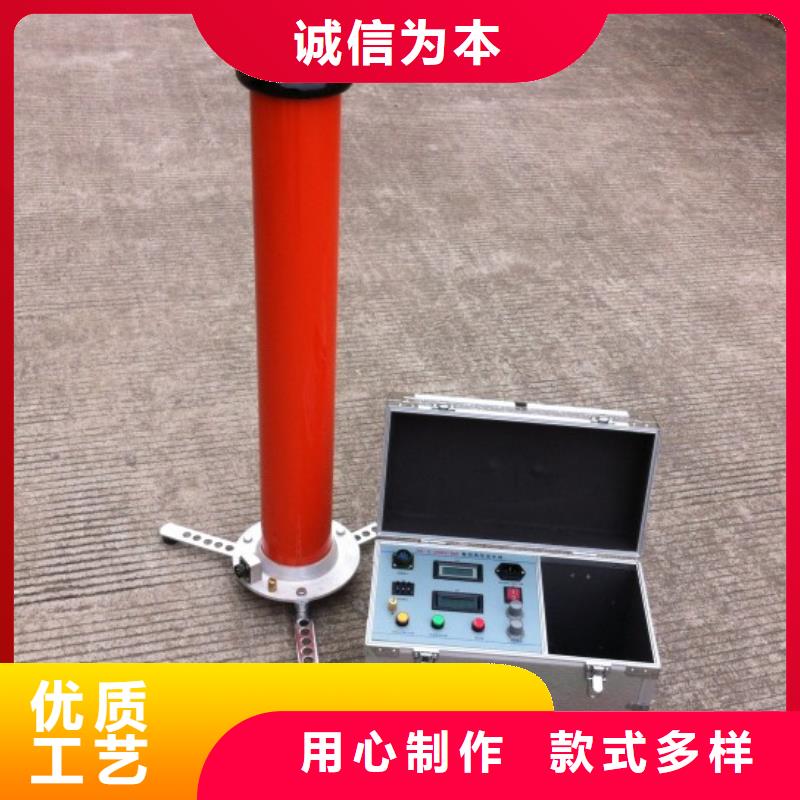

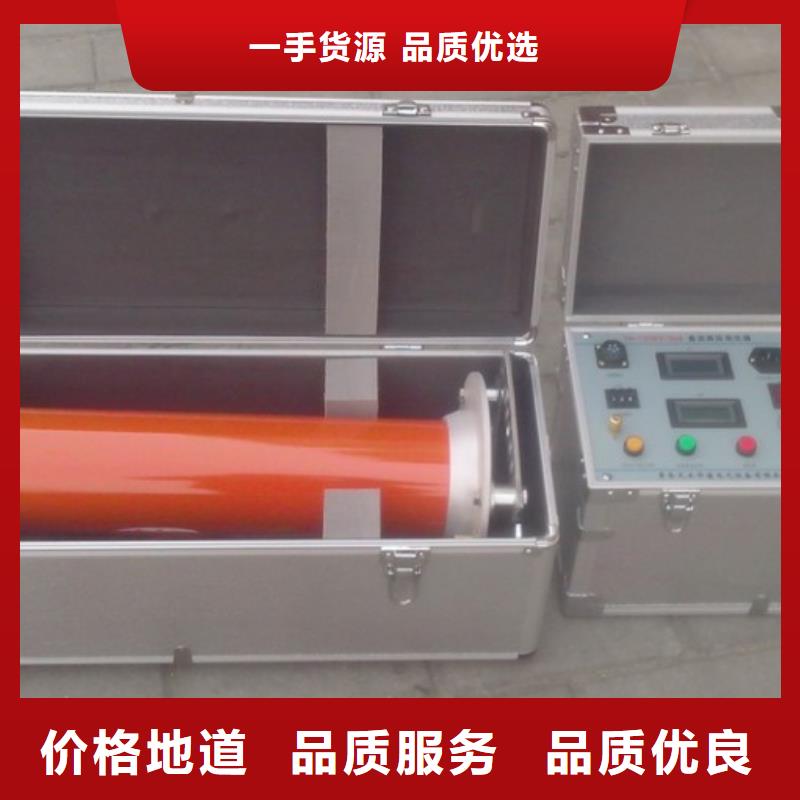

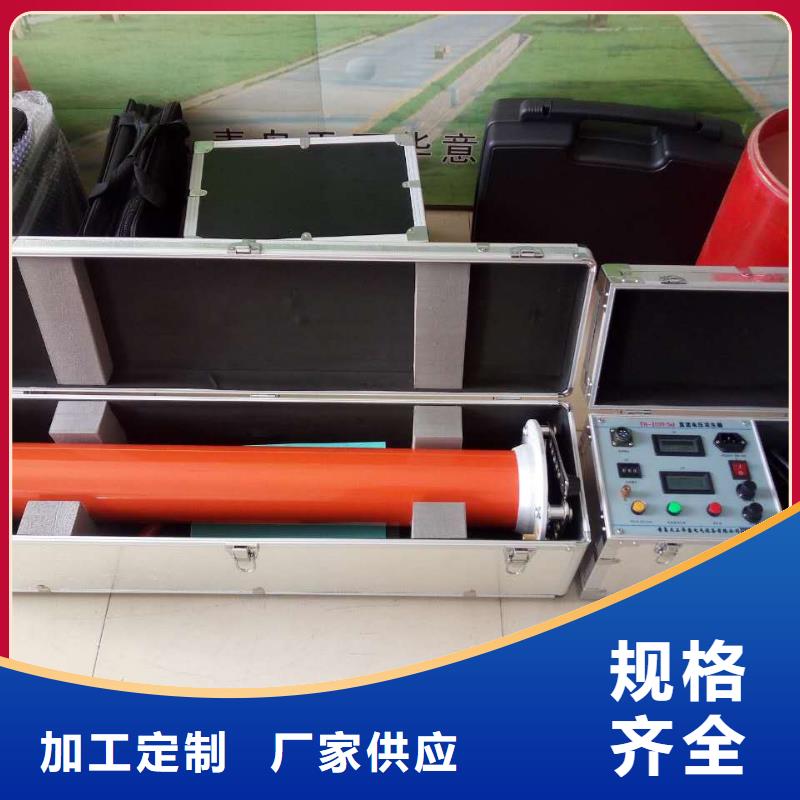

自貢直流高壓發生器系列智能全自動直流高壓發生器是我公司根據新的中國電力行業標準DL/T848.1-2004《直流高壓發生器通用技術條件》設計制造的，在第二代便攜式直流高壓試驗器的基礎上研制開發的一代智能型產品。主要適用于電力部門、工礦、冶金、鋼鐵等企業動力部門對氧化鋅避雷器、電力電纜、變壓器、發電機等高壓電氣設備進行直流耐壓試驗。本機采用全中文菜單顯示，觸摸屏按鍵操作，人機界面好，操作簡單。并且具有自動零位啟動，過壓過流保護等功能，可靠，智能化程度高，功能完備，數據穩定可靠。二、工作原理框圖三、主要技術參數特點1．技術特點：采用中頻倍壓電路，應用PWM脈寬調制技術和大功率IGBT器件。對PWM不準確線性度進行了調整，精度得到了大幅度提高。采用電壓大反饋，輸出電壓穩定度高，紋波系數≤1％。觸摸屏直觀操作，人機界面清晰準確。高精度AD轉換測量高壓電壓電流，實時監測，并且在輸出電壓有波動時能自動調節輸入電壓實現輸出高壓的穩定，試驗數據真實可靠。

<自貢>天正華意電氣設備有限公司 自貢油浸式試驗變壓器批發_天正華意電氣設備有限公司

自貢直流高壓發生器 警告 使用直流高壓試驗器的工作人員必須是具有“高壓試驗上崗證”的專業人員。 使用本儀器請用戶必須按《電力安規》168條規定，并在工作電源進入試驗器前加裝兩個明顯斷開點；當更換試品和接線時應先將兩個電源斷開點明顯斷開。 試驗前請檢查試驗器控制箱、倍壓筒和試品的接地線是否接好。試驗回路接地線應按本說明書（圖4）所示一點接地。 對大電容試品的放電應經100Ω/V放電電阻棒對試品放電。放電時不能將放電棒立即接觸試品，應先將放電棒逐漸接近試品，至一定距離高空氣間隙開始游離放電．有嘶嘶聲：當無聲音時可用放電棒放電，直接接上地線放電。直流高壓在200kV及以上時，盡管試驗人員穿絕緣鞋且處在距離以外區域，但由于高壓直流離子空間電場分布的影響，會使幾個鄰近站立的人體上帶有不同的直流電位。試驗人員不要互相握手或用手接觸接地體等，否則會有輕微電擊現象，此現象在干燥地區和冬季較為明顯，但由于能量較小，一般不會對人造成傷害。

<自貢>天正華意電氣設備有限公司
自貢油浸式試驗變壓器批發_天正華意電氣設備有限公司

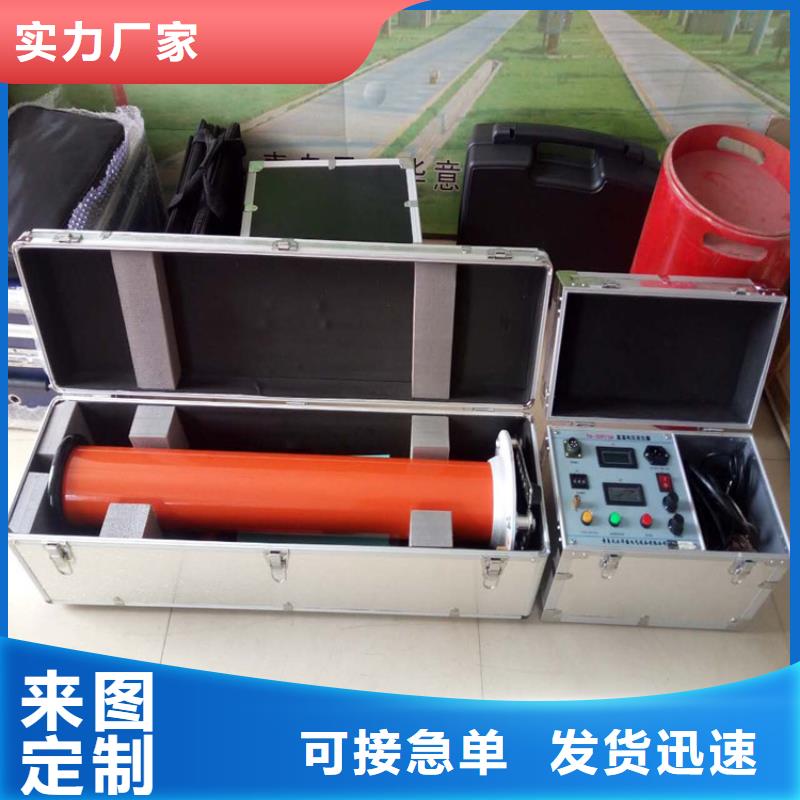

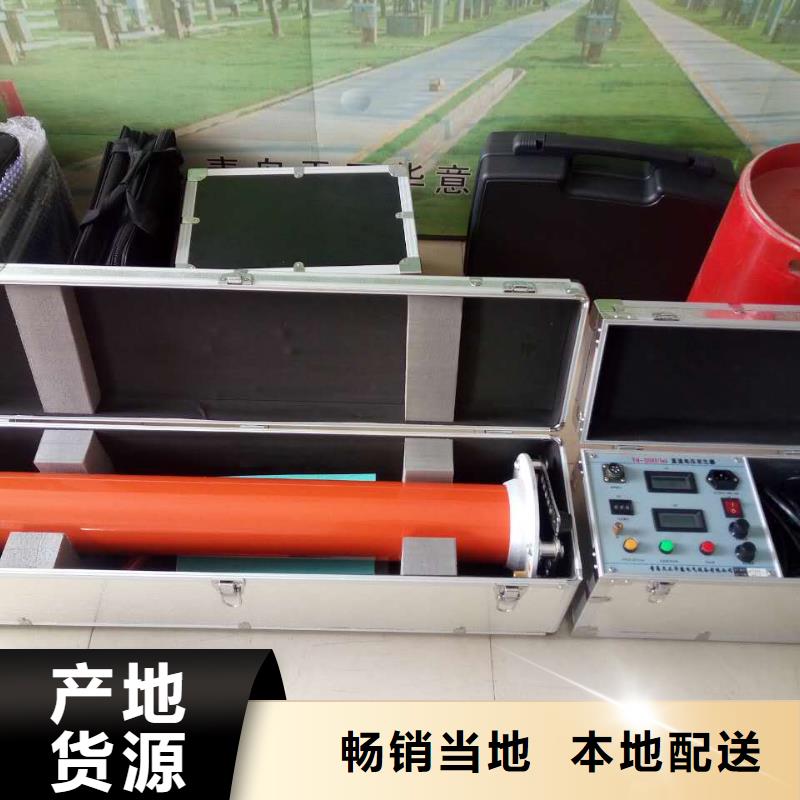

自貢直流高壓發生器使用方法一、試驗接線1.直流高壓發生器在使用前應檢查其完好性，聯接電纜不應有斷路和短路，設備無破裂等損壞。2.將機箱、倍壓筒放置到合適位置，倍壓筒應遠離操作人員并留出足夠的放電空間，高壓引出線以及高壓輸入輸出點周圍嚴禁有雜物。3.分別聯接好電源線、電纜線和接地線，保護接地線與工作接地線以及放電棒的接地線均應單獨接到試品的地線上(即一點接地)。嚴禁各接地線相互串聯。為此，應使用專用接地線。4．如下圖（連接示意圖）將控制箱、倍壓筒、微安表、限流電阻以及變試品可靠連接。5.仔細檢查各連線是否正確，是否牢靠，高壓輸出周圍是否有影響輸出和儀器正常使用的雜物和放電對象（特別注意：高電壓輸出存在放電現象，所以試驗時應嚴格清場），確認無誤才能打開電源。連接示意圖6.打開電源開關，電源指示燈紅燈亮，跳過LOGO，儀器自檢完成，顯示如下：7.根據所需試驗項目點擊相應選項進行試驗。二、常規直流耐壓1．點擊“直流耐壓”選項，儀器進入下一屏，顯示如下：2. 點擊方框可進行參數設置，設置電壓保護值，電流保護值，被試品試驗電壓值，被試品耐壓時間值，升壓速度值。其中：過電壓保護一般設置為所需試驗電壓的1.1倍，升壓速度代表設備從0起升至過電壓保護值所需的時間。

<自貢>天正華意電氣設備有限公司
<自貢>天正華意電氣設備有限公司 自貢油浸式試驗變壓器批發_天正華意電氣設備有限公司

自貢直流高壓發生器 直流高壓一體化發生器使用說明書青島天正華意電氣設備有限公司“系統接地”——在進行直流耐壓試驗和沖擊高壓試驗前，此設備必須通過此接地柱可靠與系統地和被試電纜的接地線可靠連接。操作步驟：1、正確接線，接地線要可靠。2、根據試驗要求先將“沖擊高壓選擇”調到需要的電壓范圍，再將 “電壓調節“旋鈕左旋至小位置（否則不能啟動）。3、打開電源開關，按下“高壓啟動”鍵，順時針慢慢調節“電壓調節“旋鈕，直至放電球隙擊穿放電。如果故障點未能充分擊穿，可先關斷電源，將“沖擊高壓選擇”調到更高一級的電壓值，再打開電源開關，重新啟動高壓，繼續升壓，直至故障點充分擊穿為止。故障點是否被擊穿，可從電纜儀沖閃法測得的波形加以判斷（參閱電纜故障測試儀使用說明書）。放電頻率可以通過調節“電壓調節”旋鈕進行控制。繼續右旋“電壓調節”旋鈕，放電頻率提高，放電速率加快，反之放電速率減慢。一般放電速率控制在2～3秒為宜。調節“電壓調節”旋鈕不會改變放電球隙的的擊穿電壓，僅改變放電速率。4、關機時，先將電壓調節至小，按壓“高壓啟動”鍵切斷高壓電源，“沖擊高壓選擇”調到“0（放電）”位，對機內儲能電容和被測電纜進行充分放電后，確保殘余電壓已放完后，再關“電源開關”。再拆各連接線。 一份

<自貢>天正華意電氣設備有限公司

自貢直流高壓發生器交流竄入直流報警裝置說明書青島天正華意電氣設備有限公司目 錄一. 概述1二．工作原理1三. 主要功能特點1四．技術指標2五． 主要功能2六．通訊規約（V1.2） 一. 概述針對國內多次發生交流竄入直流電源系統而發生的電網事故，2012年3月電網公司制定的《電網公司十八項電網重大反事故措施》中的第五項“防止變電站全停電及重要客戶停電事故”中明確提出了在原有直流系統絕緣監測裝置的基礎上，要求增加交流竄入直流故障的測記和報警功能。我公司成功開發了交流電源竄入直流電源報警轉正，本裝置采用高速采樣、交直流狀態分析、信號隔離，實現了交流竄入報警和紋波測量等功能，滿足電網運行的要求。本裝置可以不改變原有直流接地巡檢儀，對提高電網的運行于直流電源的可靠性起到了較大的作用，是一種提高電網自動化水平、確保運行及準確故障定位的理想智能化儀器。二．工作原理本裝置從測量內容區分，可分為三部分。

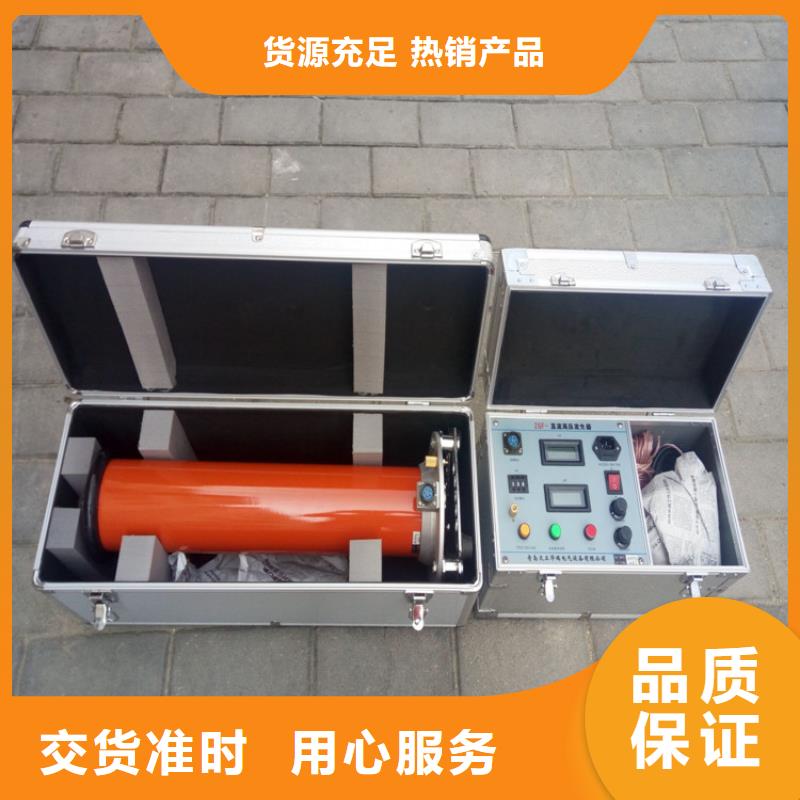

自貢直流高壓發生器系列智能全自動直流高壓發生器是我公司根據新的中國電力行業標準DL/T848.1-2004《直流高壓發生器通用技術條件》設計制造的，在第二代便攜式直流高壓試驗器的基礎上研制開發的一代智能型產品。主要適用于電力部門、工礦、冶金、鋼鐵等企業動力部門對氧化鋅避雷器、電力電纜、變壓器、發電機等高壓電氣設備進行直流耐壓試驗。本機采用全中文菜單顯示，觸摸屏按鍵操作，人機界面好，操作簡單。并且具有自動零位啟動，過壓過流保護等功能，可靠，智能化程度高，功能完備，數據穩定可靠。二、工作原理框圖三、主要技術參數特點1．技術特點：采用中頻倍壓電路，應用PWM脈寬調制技術和大功率IGBT器件。對PWM不準確線性度進行了調整，精度得到了大幅度提高。采用電壓大反饋，輸出電壓穩定度高，紋波系數≤1％。觸摸屏直觀操作，人機界面清晰準確。高精度AD轉換測量高壓電壓電流，實時監測，并且在輸出電壓有波動時能自動調節輸入電壓實現輸出高壓的穩定，試驗數據真實可靠。

自貢油浸式試驗變壓器批發_天正華意電氣設備有限公司

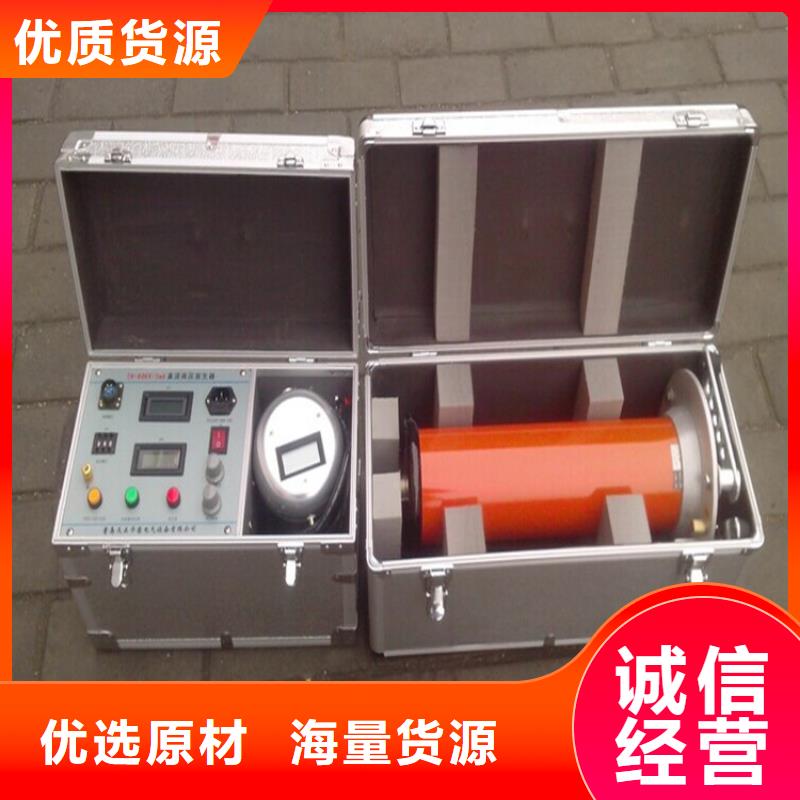

自貢直流高壓發生器.設置完成后，點擊“進入試驗”，進入下一屏，顯示如下：4.點擊“開始測試（停止）”按鈕，設備開始升壓，此時電源指示燈紅燈滅，高壓指示燈綠燈亮，表示系統正在加高壓。試驗人員只需關注試驗電壓和試驗電流的讀數即可。試驗如果異常，再次點擊“開始測試（停止）”按鈕一次，可結束試驗。5.高壓升至所設耐壓電壓設備自動停止升壓，此時蜂鳴器會報警一次，設備開始倒計時讀秒，時間降為零時自動關斷高壓輸出。6.試驗過程中如出現因為過壓或過流時，設備會自行關斷高壓輸出，相應過電壓或過電流框內紅字會顯示數據，試驗人員可由此判定關斷原因。7.升壓過程中，試驗人員可隨時點擊“暫停/繼續”用于觀察試驗數據。也隨時可按面板上面“急停”按鈕結束試驗。8.試驗結束，屏幕自動跳轉至結果顯示，方便試驗人員分析判斷數據或保存數據，其結果顯示格式如下：9.點擊“保存”按鈕保存數據，點擊“打印”按鈕打印結果。10.對高壓進行充分放電，在高壓輸出端掛上地線一段時間再拆線結束本次試驗。三、階段試驗1．設備屏點擊“階段試驗”選項，設備可進行階段試驗項目，即高壓分成幾個階段升壓，每個階段都可按需要預置停留時間，顯示如下圖進入階段耐壓參 數設置1。2.點擊方框，根據整個試驗的電壓和電流設定保護電壓和保護電流值，設置完成點擊繼續進入下一屏進入階段耐壓參數設置2：3.此時可進行階段耐壓試驗參數的設置，設置每階段電壓值，耐壓時間值，并點擊后面的選中按鈕，一共可分成六個階段。

自貢油浸式試驗變壓器批發_天正華意電氣設備有限公司 <自貢>天正華意電氣設備有限公司

自貢直流高壓發生器交流竄入直流的監測和報警。交流串入直流監測的原理：交流電壓檢測回路，母線通過電容隔直流、差分運放、快速整流、濾波、高速AD，實時檢測母線上的交流信號，并反饋至主芯片，若外部交流竄入電壓大于所設定的信號保護門限值，通過聲光報警及干接點輸出報警相關信息，并記錄保存本次報警相關信息：交流波形竄入直流時間、幅值、波形、相位等信息。2.2 直流電壓的監測。本裝置通過對母線電壓進行差分采樣來實現對直流電壓的監測。三. 主要功能特點3.1本裝置采用Cortex-M3內核的STM32為主控芯片，集成度高，抗干擾能力強，運行速度快，功耗低。3.2操作界面基于菜單式的人性化設計，所有參數均可設置，所有報警均通過聲光和干接點輸出。3.3裝置提供串行數據通訊接口（RS485）和外部設備連接。3.4裝置記錄500條以上的事故報警信息和波形。 3.5裝置采用實時跟蹤信息處理技術，解決了交流信號竄入直流故障的測記和報警，顯示交流波形圖和竄入時間。 四．技術指標 4.1 直流系統電壓等級：220VDC/110VDC4.2 裝置工作電壓：220VDC/AC±10％或110VDC/AC±10％4.3 繼電器接點電流：DC220/3A兩組4.4 直流電壓測量范圍：0-260VDC4.5 交流竄入測量范圍：10-260VAC4.6 母線電壓測量精度：±1％4.7 交流竄入測量精度：±3％4.8 交流反應時間小于1S4.9 外型尺寸：120mm＊120mm＊100mm4.10 開孔尺寸：110mm＊110mm五． 主要功能 裝置正面如圖1所示，按鍵部分從左到右分別為【復位】、【返回】、【向上】、【向下】和【確定】鍵。

自貢油浸式試驗變壓器批發_天正華意電氣設備有限公司

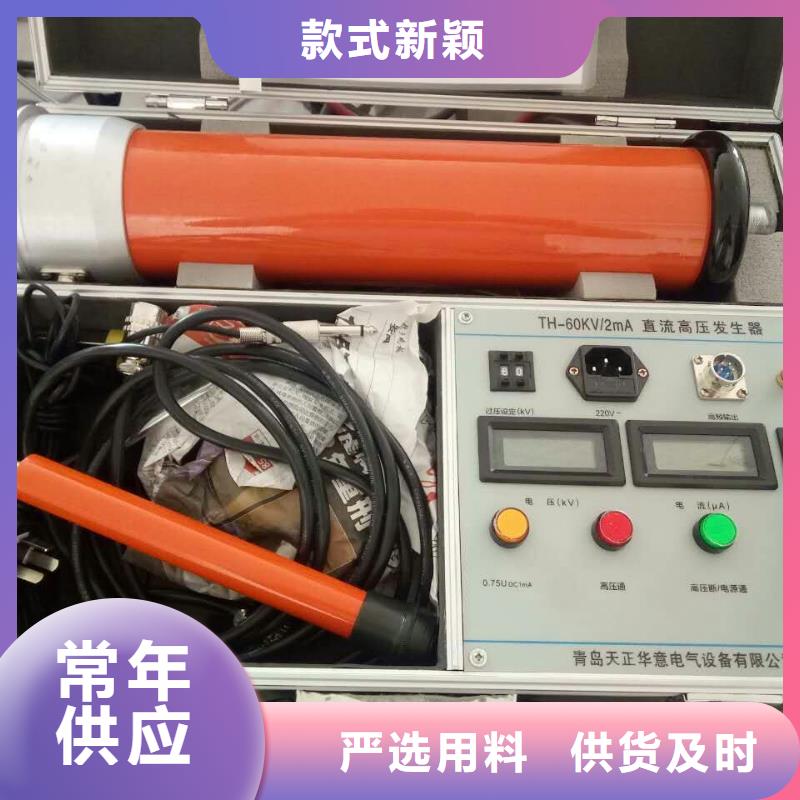

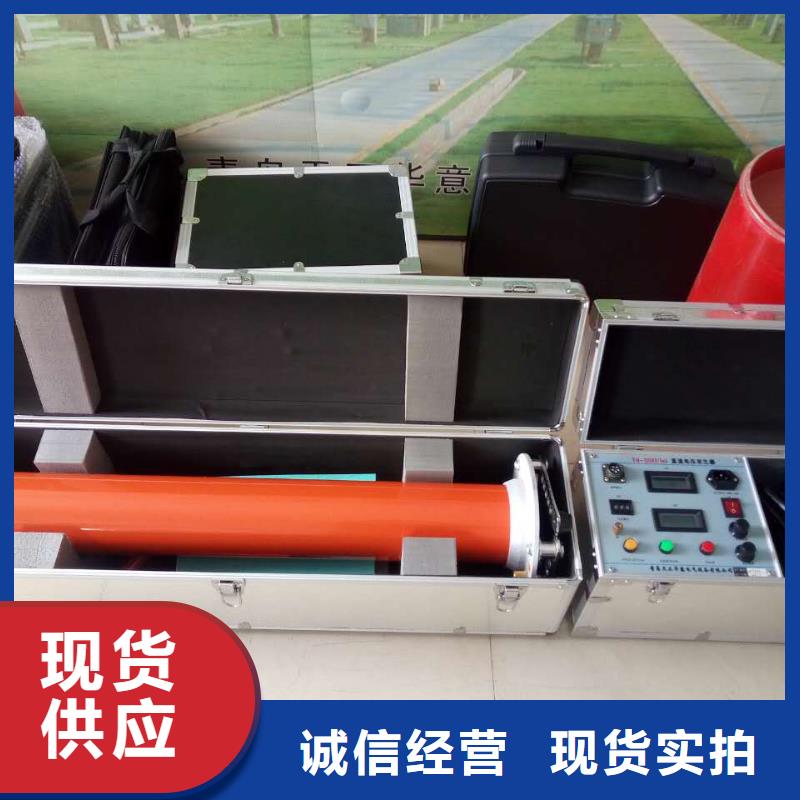

自貢直流高壓發生器數顯電流表：數字顯示直流高壓輸出電流。7．電源開關：向前按下，電源接通，紅燈亮。反之為關斷。8．黃燈按鈕：此功能是專門為氧化鋅避雷器快速測量0．75UDc1mA用。綠燈亮時有效。當按下黃色按鈕后黃燈亮，輸出高壓降至原來0.75％，并保持此狀態。按下紅色按鈕，紅燈、綠燈均滅，高壓切斷并退出0．75倍狀態。9．綠燈按鈕：高壓接通按鈕、高壓指示燈。在紅燈亮的狀態下，按下綠色按鈕后，綠燈亮紅燈滅，表示高壓回路接通，此時可升壓。此按鈕須在電壓調節電位器回零狀態下才有效。如按下綠色按鈕，綠燈亮紅燈仍亮，但松開按鈕綠燈滅紅燈亮，表示機內保護電路已工作。10．紅燈按鈕：紅燈亮，表示電源已接通及高壓斷開。在綠燈亮狀態下按下紅色按鈕，綠燈滅紅紅亮，高壓回路切斷。 11．電壓調節電位器：該電位器為多圈電位器。順時針旋轉為升壓，反之為降壓。此電位器具備控制電子零位保護功能，因此升壓前必須先回零。12. 提手。13.一節使用或二節使用測量轉換開關。（2）．雙節倍壓筒示意圖 1．高壓引出接線柱（可連接微安表和水電阻或限流電阻） 2．均壓球3．第二節倍壓筒體4．一二節倍壓筒連接法蘭 5．節倍壓筒體6．底座7．接地端子8. 中頻輸入五、操作步驟如做容性負載時，應接入限流電阻1試驗器在使用前應檢查其完好性，聯接電纜不應有斷路和短路，設備無破裂等損壞。2.將機箱、倍壓筒放置到合適位置分別聯接好電源線、電纜線和接地線，保護接地線與工作接地線以及放電棒的接地線均應單獨接到試品的地線上(即一點接地)。嚴禁各接地線相互串聯。為此，應使用DHV專用接地線。

---
