池州電纜故障探測儀在實際的電纜故障定位現場，情況往往非常復雜。有以下幾點應注意：1、若現場環境噪聲很大（如車輛流量大的公路旁、走的人多的街道或在工地附近等）。閃絡沖擊放電時，除故障點傳來的振動波外，還有汽車引擎聲、喇叭聲、腳步聲、說話聲、機器轟鳴聲……。這些噪聲將嚴重地影響定點儀穩定性，使得讀數似乎雜亂無章。其實，還是有其規律性的，仔細觀察讀數便可發現，計數屏的讀數總有一個相對穩定的讀數，無論噪聲干擾如何變化，只要噪聲不是連續的，此讀數的出現率非常高。此讀數即是故障點的距離。對計數屏上經常出現的無規律小讀數，不必理會。隨著探頭接近故障點，其讀數會逐漸減小。當穩定的讀數變到小時，此處即為故障點位置。2、如果定點現場有連續的較大噪聲，如電動機、鼓風機、排風扇、發電機、真空泵等發出的聲音 ，將會導致數顯失效，無論探頭放置何處，數顯屏總是出現零點幾米（甚至0.1米）小數值。此時只能利用定點儀的聲、電同步探測功能聽測與數字屏刷新計數同步的地震波，用人的判斷力去區分環境干擾噪聲，以振動波的點去確定故障位置，不必去關心數顯屏的讀數。3、定位現場的電纜故障點位于埋地穿管之中。沖擊放電時，在穿管的兩個端口處聲音，而在管子中央部位可能聽不到聲音，便有可能出現兩管口有固定讀數，而在其余地方（如管子中央部位或遠離管口）僅顯示滿亮99.9米，此時便可根據兩個穩定讀數點的數值變化規律判斷管中故障位置。只要挖出穿管，便可以用探頭在管子上實施定位。此時的誤差一般不會超過10㎝。

<池州>天正華意電氣設備有限公司 池州電纜綜合探傷測試儀信賴

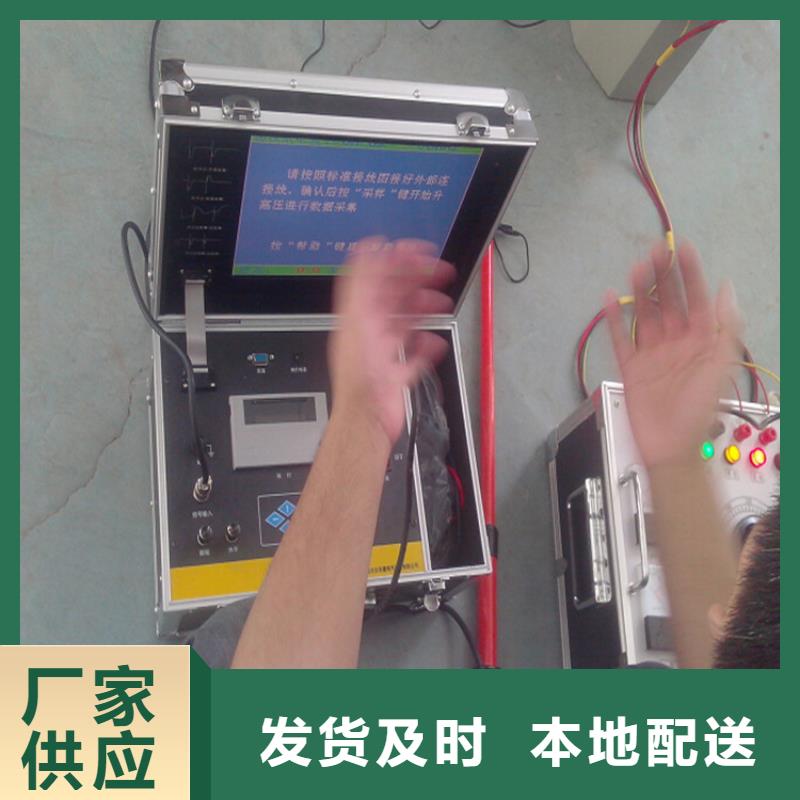

池州電纜故障探測儀 分體式高壓發生器接線如下圖示：一體式高壓發生器（選配）接線圖：2）開機：首先開啟沖擊閃絡并保證故障點放電充分；按下測距主機開關鍵，屏幕將顯示開機界面；點觸一下液晶屏進入測試界面。采樣方式選擇“高壓閃絡”。3）采樣：點觸一次采樣鍵，此時采樣鍵變色儀器處于采樣等待中；故障點每放一次電，儀器采樣刷新一次，同時可調節中值、幅度旋鈕配合采樣，直到波形適合分析為止。再次點觸采樣鍵，此時采樣鍵回復原色儀器停止采樣。4）判讀：按照閃絡波的分析判讀方法（詳見波形分析基礎理論）將起始游標和終止游標分別卡到一個周期的起點和終點。沖擊閃絡法測試波形示例5、多次脈沖法測試電纜的高阻故障距離1）接線： 首先，按要求完成多次脈沖法的接線；然后，用測試線將多次脈沖耦合單元與測距主機相連接。分體式高壓發生器接線圖示：一體化高壓發生器（選配）接線圖：2）開機：首先按下測距主機開關鍵，屏幕將顯示開機界面；點觸一下液晶屏進入測試界面。采樣方式選擇“低壓脈沖”，并調整采集一個合適的低脈沖波形，在選擇“三次脈沖”或“八次脈沖”；其次開啟沖擊高壓并保證故障點放電充分。3）采樣：點觸一次采樣鍵，此時采樣鍵變色儀器處于采樣等待中；故障點放一次電，儀器采樣刷新，直到波形適合分析為止。反之，再次點觸采樣鍵。

<池州>天正華意電氣設備有限公司 池州電纜綜合探傷測試儀信賴

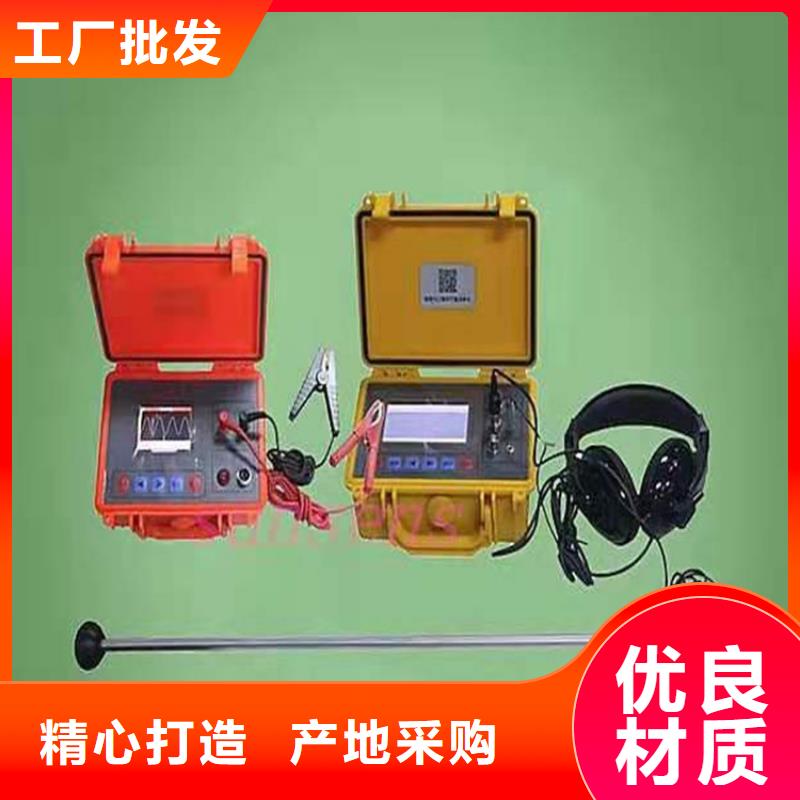

池州電纜故障探測儀 面板示意圖四、技術參數1、數顯距離：99.9米，小0.1米。2、粗測誤差小于10％，定點誤差為零。3、電磁通道增益≥110dB。4、電磁通道接收機靈敏度≤5μV。5、聲音通道音頻放大器增益≤120dB。6、工頻抑制能力＞40dB。7、聲磁同步定點儀：即現場定點時，數字屏在沖擊高壓形成的沖擊電磁波作用下計數一次，并顯示故障距離或滿亮(99.9米)。同時，由高阻耳機監聽電纜故障點在沖擊放電擊穿時火花產生的地震波，以便排除環境雜波干擾。8、內置65kHz電磁傳感器，可作電纜路徑和電纜埋設深度的探測。9、工作電源：內置可充電池供電，連續工作時長＞12小時。10、功耗：≤0.7W五、原理簡介1、本儀器由電磁波傳感器，聲波振動傳感器，數據處理器，LED距離顯示器及音頻放大器五大部分組成。2、在進行沖擊高壓放電定點時，電磁傳感器接收到由電纜輻射傳來的電磁波后，送至數據處理器，經放大整形處理，啟動內部的距離換算電路工作。當拾音傳感器接收到由地下傳來的故障點地震波后也送至數據處理器放大整形，產生計數中斷信號，讓距離顯示器顯示終處理結果 (故障距離數)。并凍結顯示數字，提供穩定觀察。第二次沖擊放電時重復上述過程并刷新上次顯示數據。由于電磁波傳播速度極快，遠高于地表聲波傳播速度，根據電磁波與聲波的傳播時間差，利用公式I＝TV (I：距離，單位米； T：時間差單位秒； V：聲波在地表層或電纜中的傳播速度，XXX米/秒)，由數據處理電路換算出故障距離來。3、音頻放大器可放大拾音傳感器拾取的微弱地震波信號，由耳機監聽其大小，配合顯示屏數據定點。如果地震波太弱，形不成計數中斷信號，距離顯示器將自動發出中斷信號使其滿亮顯示99.9米。

<池州>天正華意電氣設備有限公司
池州電纜綜合探傷測試儀信賴 <池州>天正華意電氣設備有限公司

池州電纜故障探測儀按此鍵可在屏幕上顯示上次存儲的內容，以便分析與計算。“比較”鍵：按此鍵可將當前采樣的的波形和存儲在電腦內存內的波形同時顯示在屏幕上，用戶可對這兩幅波形進行比較分析。“平移”鍵：按此鍵進入圖形左右移動功能，點“左移”“右移”鍵可將屏幕上顯示的兩個波形的起點對齊，以便計算距離。三、故障測試方法 故障測試一般分以下幾個步驟：首先摸清故障電纜的基本情況：用搖表及萬用表測量故障電纜的絕緣電阻，并用低壓脈沖測量電纜的全長、是否有斷線、短路等。第二、根據故障的具體情況確定合適的測試方式，測量電纜故障距離。一般我們把斷線故障和直流電阻值在100Ω以下的電纜故障稱為低阻（開路）故障，采用低壓脈沖法測試，其它的故障采用沖閃法或直閃法。第三、探測故障點附近電纜埋設的路徑及深度。確定故障點的準確位置。測試前將電纜始端和終端頭的所有連線斷開。測試系統的面板上有“輸入振幅”和“位移”兩個旋紐，分別用來調整下次采樣的輸入信號幅度和波形的上下位置。１、低壓脈沖方式低壓脈沖用于測試電纜中電波傳播的速度、電纜全長、低阻故障和開路故障。儀器連接如右圖。將測試儀的輸入線分別加到故障電纜的地線和故障相。根據故障的具體情況，也可以把輸入線加在兩個相線上測試。●測速度對于有些電纜，電波傳播的速度未知，必須通過測試來確定。我們只要知道電纜的全長，就可以通過測試計算出該電纜中電波傳播的速度。在“測試方法”菜單選擇“測速度”，根據電纜的長度選擇“0.2μS”或“2μS”，一般500 m以下用0.2μS。鍵入電纜全長后按“采樣”鍵，配合調整“位移”和“幅度”旋紐，使信號的幅度和基線處于便于觀察的位置。移動游標至低壓脈沖的下降沿后按“定位”，再移動游標至反射信號的前沿，屏幕上即可顯示此種電纜中電波的傳播速度。如果發射和接收的波形離的太近，可按“擴展”鍵將波形擴展后再計算。

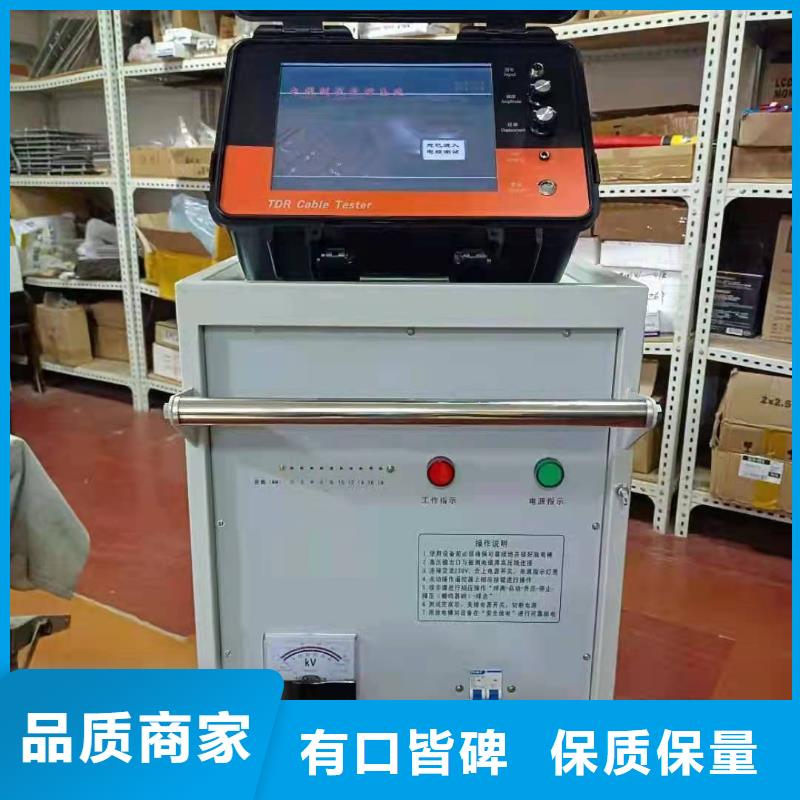

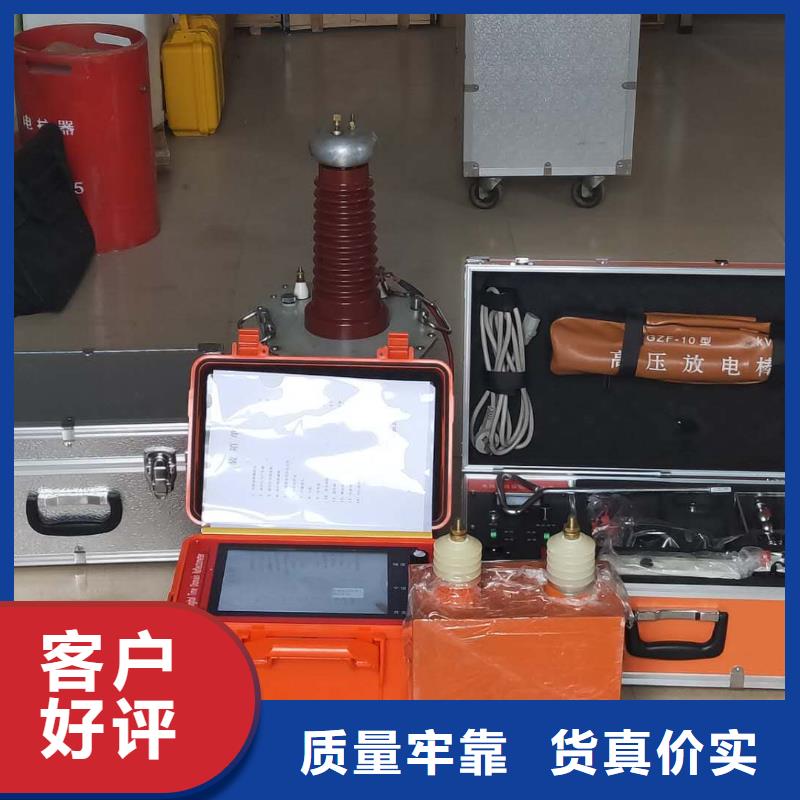

池州電纜故障探測儀電纜故障測距儀 輕型一體化設計，車輪移動，體積小，重量輕，便于移動、轉運。 專用高壓線及內藏式高壓輸出端子，使用更方便，接線簡單，可靠。 滿足以下測試方式：弧反射法/多次脈沖法、直流弧反射法/直流多次脈沖法、電流取樣法、直流電流取樣法、高壓直流輸出。 滿足以下采樣信號采集種類：弧反射/多次脈沖、電流取樣、直流電流取樣、低壓脈沖。 直流高壓輸出：0～35kV負極性 輸出電流：50mA。 含35kV、4μF、20kA輕便式脈沖電容（2450J焦耳）。 球隙調節間隙 ＞20mm 自動高壓沖擊頻率 ＜ 3-10秒/次 采樣頻率：30MHz、60MHz、120MHz、200MHz多種采樣頻率，測試精度更高。 測試距離：可達50km。 寬溫工業級10.6寸彩色顯示屏，上部分為壓縮波形區，下部分為正常波形區，清晰易讀，觸摸屏手指可靠操作； 測試脈沖：0.1～9.9μs，任意可調。 脈沖法誤差： 粗測相對誤差：不大于±0.25％； 粗測誤差：2千米以下長度電纜不超過1米；5千米以上長度電纜不超過2米。 電源：AC220V、電池供電；

<池州>天正華意電氣設備有限公司 池州電纜綜合探傷測試儀信賴
池州電纜綜合探傷測試儀信賴 <池州>天正華意電氣設備有限公司

池州電纜故障探測儀 儀器操作使用方法1、聲音通道設置：儀器出廠時默認為全通。故障點沖擊放電的聲音頻率，受聲波傳播介質和傳播距離的影響非常大。聲波傳播速度越快，距離聲源的距離越小，聲波的高頻衰減就越少。在實際現場中，堅硬覆土物（比如水泥、石板下）的聲波傳播速度快，聲波高頻成分多。而在沙灘或泥土的覆土物上，放電聲音的高頻成分被大大的衰減，聲波低頻成分居多。濾波參數 功能描述全通 全通：帶寬100Hz~1.5kHz本設定提供的工作頻帶，適合在外界干擾比較小的環境下使用。低通 低通：帶寬100Hz~400Hz本設置特別適用于測量點距離正在故障點比較遠，或者覆土物是松軟的土壤或沙子的情況。但是該設置不能降低低頻干擾信號，容易發生低頻信號的噪音音量較高的現象。高通 高通：帶寬200Hz~1.5kHz本設置，適用于非常堅硬的路面或靠近故障點的情況。同時對低頻背景噪音信號大大衰減。帶通 帶通：帶寬150Hz~600Hz帶通濾波是在低通濾波和高通濾波設定之間做出的折中平衡。這樣根據不同的現場，選擇合適的濾波參數。本設備支持四種錄波參數

池州電纜故障探測儀 低壓脈沖法測試電纜長度（全長 接線：先將雙夾測試線接至（預定位儀后側板）采樣端口，再將測試線的紅夾子夾在電纜的一個好相，黑夾子夾在電纜的另一個好相。2）與上述“低壓脈沖法測試電纜的斷線、短路故障距離”中的2）、3）、4）相同。3、波速測量儀器直接給出了4種常用電纜的平均波速，有時也會碰到需要測試未知波速的電纜，此時就要用到波速測量功能。波速的測試方法如下：1）選一條已知長度的電纜，是100米以上，越長測量結果越準確。2）接線：與“低壓脈沖法測試電纜長度”中的1）相同。3）開機：按下開關鍵，屏幕將顯示開機界面；點觸一下液晶屏進入測試界面。采樣方式調整為“速度測量”；按“全長”鍵將電纜類型顯示區調整為已知電纜的長度。4）與上述“低壓脈沖法測試電纜的斷線、短路故障距離”中的2）、3）、4）相同。距離顯示區顯示的就是該電纜的波速。4、沖擊閃絡法測試電纜的高阻故障距離1）接線： 首先，按要求完成高壓閃絡的接線；然后，用雙夾測試線將采樣盒與測距主機相連接，再把采樣盒放置于高壓電容器的接地線旁邊。如下圖示：2）開機：首先開啟沖擊閃絡并保證故障點放電充分；按下測距主機開關鍵，屏幕將顯示開機界面；點觸一下液晶屏進入測試界面。采樣方式選擇“高壓閃絡”。3）采樣：點觸一次采樣鍵，此時采樣鍵變色儀器處于采樣等待中；故障點每放一次電，儀器采樣刷新一次，同時可調節中值、幅度旋鈕配合采樣，直到波形適合分析為止。再次點觸采樣鍵，此時采樣鍵回復原色儀器停止采樣。4）判讀：按照閃絡波的分析判讀方法（詳見波形分析基礎理論）將起始游標和終止游標分別卡到一個周期的起點和終點。

<池州>天正華意電氣設備有限公司
池州電纜綜合探傷測試儀信賴 <池州>天正華意電氣設備有限公司

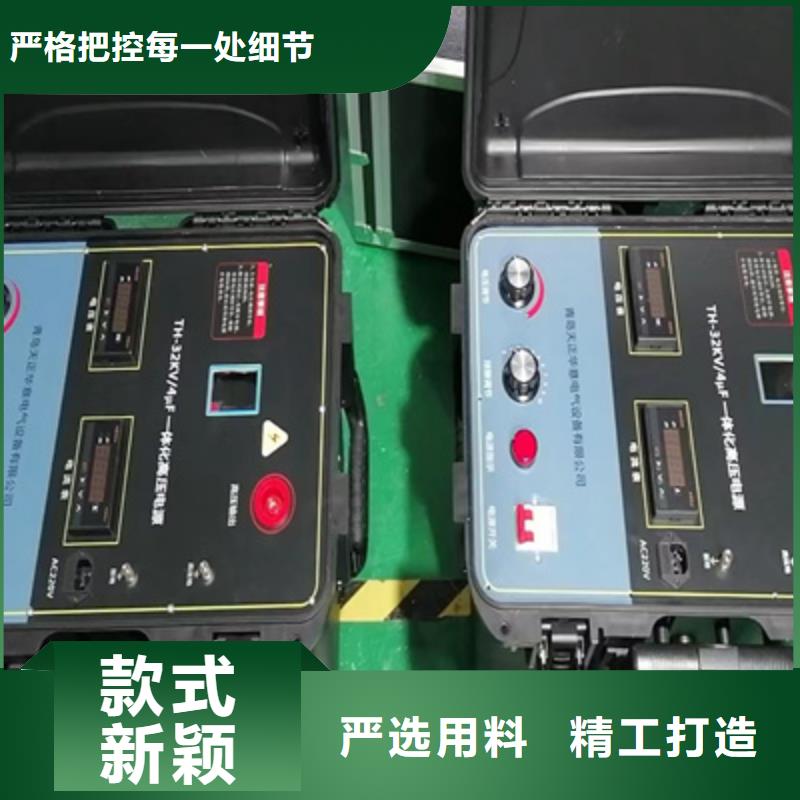

池州電纜故障探測儀 當設備處于高壓輸出狀態，此時按高壓合/分按鈕，高壓電路停止工作，”高壓分”指示燈亮，同時將內部的高壓儲能電容存儲和被測電纜上的電荷放掉。只有將調壓旋鈕調到零位后，按高壓合/分按鈕才能再次啟動高壓電路工作。4.高壓合指示燈：高壓電路工作時該指示燈點亮。5.高壓分指示燈：高壓電路停止工作時該指示燈點亮。6.高壓調整旋鈕：根據被測電纜的耐壓水平調節輸出電壓。7.電壓顯示：LED顯示輸出電壓。當設備對電纜進行一次高壓沖擊時，若LED顯示的數值變化較大，說明故障點已經被擊穿；若LED顯示的數值變化較小，說明故障點沒有擊穿。8.放電模式選擇開關：放電模式有直流、單次和周期三個檔。直流檔是專門為閃絡性故障測距設置的，通常與高壓調整配合使用。單次檔是為高阻性故障測距設置的，只有按一下“單次放電”按鈕才進行一次放電，周期檔是為故障定點設置的，設備在該擋時將按照放電周期設定的時間周期自動放電。當使用電纜故障定點儀進行定點時，應選擇周期放電模式，放電周期約為5秒。9.單次放電按鈕：當“放電模式”選擇開關在單次位置時，只有按一下單次放電按鈕才進行一次放電和信號輸出，當選擇直流和周期檔時，該按鈕無效。三、輸出線高壓輸出線和保護接地線從設備后部的附件包中引出和收納。1.高壓輸出線：連接被測的故障電纜，將高壓信號發生器產生的高壓與信號施加到故障電纜。其中，紅色夾鉗為負高壓輸出，黑色夾鉗為測試地。相鎧故障時黑色夾鉗接電纜護層，紅色夾鉗接故障芯線，而相間故障時，黑色夾鉗和紅色夾鉗分別接兩故障芯線。為了確保人身，控制單元內部設有工作電源停電后能自動對電纜放電的裝置。在本設備工作時，要遠離輸出夾鉗。設備使用完畢后，要先放電，當高壓指示為零后再拆線。2.保護接地：是設備保護接地點，為保障人身及設備，必須可靠接地。

<池州>天正華意電氣設備有限公司 池州電纜綜合探傷測試儀信賴

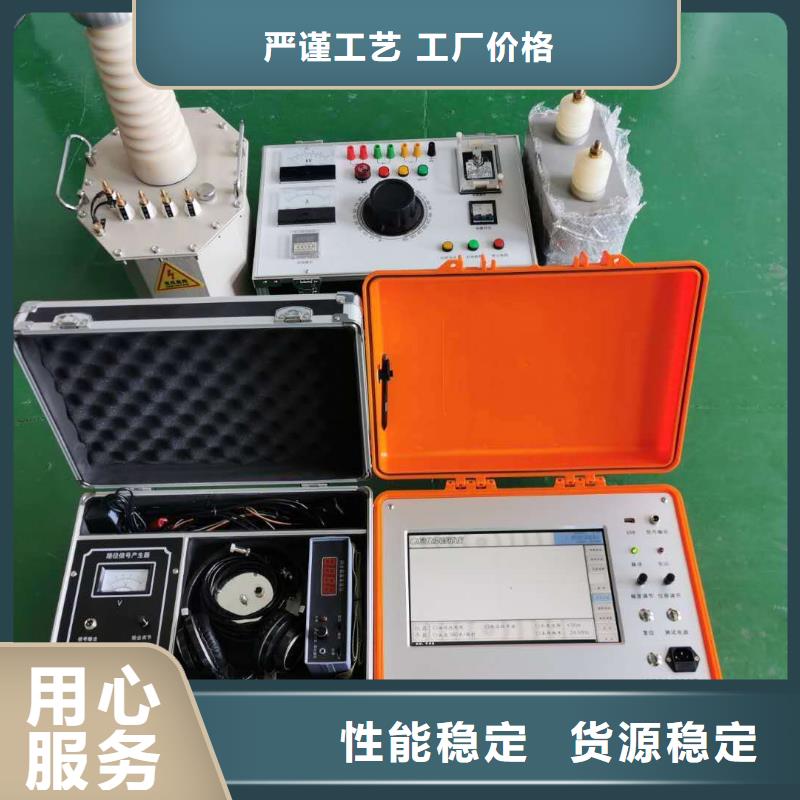

池州電纜故障探測儀 簡介一、系統組成電纜故障測試儀由測試主機、路徑信號產生器、路徑信號接收器和定位儀等幾部分組成。故障測試主機包括一體化電腦、低壓脈沖產生和數據處理，用于測試故障的距離，也可用來測量電纜的長度和電波在電纜中的傳播速度。路徑信號產生器產生頻率30KHz、幅度30V的斷續正弦波信號，用于尋測電纜路徑。路徑信號接收器用來接收路徑信號，用于查找電纜走向和估測電纜埋設的深度。定位儀用于故障點的定位。二、技術性能1、故障測試系統●可測試各種電力電纜的各類故障及同軸通信電纜和市話電纜的開路、短路故障。●可測量長度已知的任何電纜中電波傳播的速度。●測試距離：不小于16千米●系統誤差：小于0.5米●采樣頻率：25MHz●小分辨率：0.2米●測試盲區：小于16米●電源：直流12V(免維護電瓶)●重量：5Kg2、路徑信號產生器●輸出信號頻率：30KHz●振蕩方式：斷續●輸出功率：30W●電源：220V±10％●重量：4Kg3、定位儀●測試靈敏度：50Ω內阻的信號源輸出300Hz信號，定點儀在維持輸出為2V、信雜比優于20：1的情況下輸入信號不大于10μv。●輸入阻抗：不小于1.2KΩ。●使用2×2000Ω耳機。●工作電壓：DC9V±10％。●使用環境溫度：-20℃～70℃三、進入與退出系統打開電源開關，稍等后系統進入主控界面。按“測試”按鈕進入測試方式；按“幫助”進入幫助系統；按“退出”可退出測試管理系統。關機時請使用windows系統的“開始”、“關閉計算機”。電纜故障測試一、測試原理本儀器采用時域反射（TDR）原理測量電纜故障的距離。對于低阻、開路故障，儀器向被測電纜發射一系列電脈沖有故障的電纜會在故障點產生一個反射信號（如果沒有電纜故障，反射為電纜全長）；對于高阻故障，給電纜上加一沖擊直流負高壓，使故障點產生反射脈沖。

<池州>天正華意電氣設備有限公司 池州電纜綜合探傷測試儀信賴 池州電纜綜合探傷測試儀信賴 <池州>天正華意電氣設備有限公司

池州電纜故障探測儀共有四種類型供選擇：“油浸紙型”、“不滴流型”，“交聯乙烯”，“聚氯乙烯”，“自選介質”五個菜單項。選擇其中一項就等于選擇一種速度，即電波在該電纜中的傳播速度。數據采樣與測量：共有八個按鍵。“采樣”鍵：在系統測試時采用。每按動一次“采樣”鍵，系統便采集一次數據，并可以在圖形顯示區繪出波形圖來。“擴展”鍵：為了計算故障距離，按此鍵可將顯示的波形擴展后再計算故障距離。每按一次波形擴展一倍，按四次為一個循環。“卷動”鍵：波形被擴展后故障點特征波形可能會處于屏以外的其它屏內，按此鍵可將顯示內容一屏一屏地向左移動，直到故障波形在當前屏內顯示出來，便于光標定位。“歸位”鍵：需要光標快速回到屏幕左端時按此鍵。“定位”鍵：計算距離起點鍵。在光標移動到特征波形的起始拐點處按此鍵。“左移”鍵和“右移”鍵：這兩個鍵用于控制光標的左右位移。當按動它們時，游標移動，每按一次移動一個單位。如果需要快速移動游標，可以用鼠標拖動游標，到合適的位置松開即可；也可以在波形的特征點上點鼠標的左鍵直接對準游標。“復位”鍵：系統復位鍵。無論系統處于何種狀態，按此鍵均可退回到系統主界面。“存儲”鍵：按此鍵可將測試的波形和數據存儲于電腦內存中。（“存儲”與數據管理菜單里的“存盤”不同。“存盤”是將數據存儲在磁盤上，可長期保存，而“存儲”只是將數據存儲在電腦內存中，關機后數據會丟失。）“調用”鍵：與“存儲”配合使用。

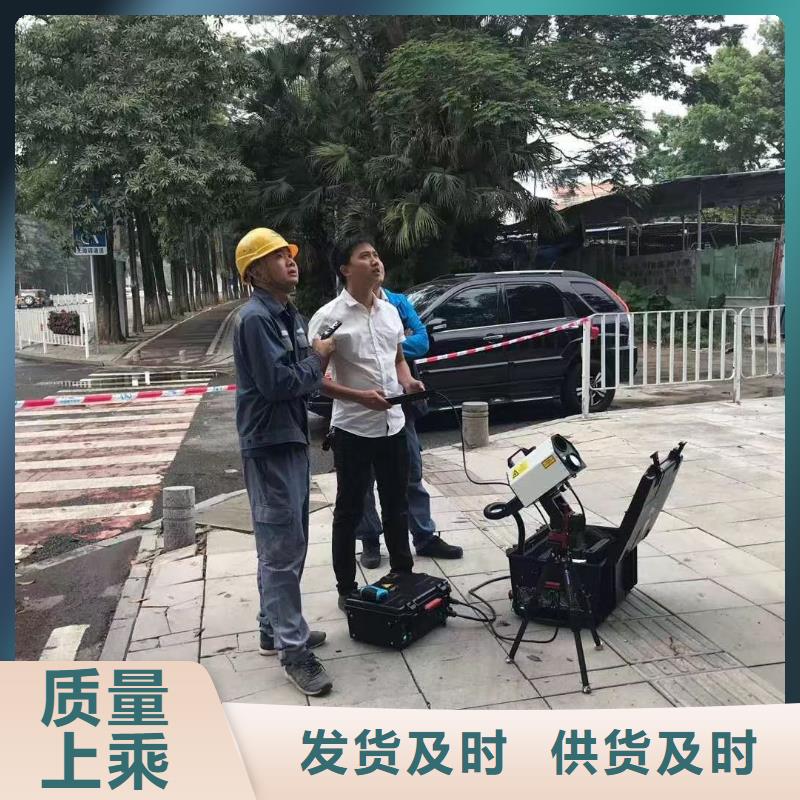

池州電纜故障探測儀 定點：⑴、使用高壓發生器對故障電纜作高壓沖擊時 ，沖擊高壓幅度要足夠高，以保證故障點充分擊穿放電，放電頻率控制在3-5秒鐘左右放一次電，將震動傳感器探頭放置在電纜路徑(或故障電纜本體)上方，連接聲磁同步探測儀，選擇“聲磁定點”檔。⑵、剛開始查找故障時，先把定點增益適當調大，通過耳機監聽聲磁波，觀察聲磁同步定點儀的顯示屏通過觀察磁信號的強弱判斷故障的距離。在未聽到聲磁波時(測聽點距故障點太遠)，每沖擊放電一次，距離顯示屏計數并刷新一次，在電纜上方沿路徑不斷移動傳感探頭，直至聽到故障點的聲音（此時表明距故障點不遠了）。⑶、當聽到的地震波聲音足夠強時，放電時長在30ms左右，故障點顯示只有10m左右時，故障點就應該在附近，定點增益就要適當調小，增益調到小，聲波波形，聽到較沉悶的一聲“啪”聲音，時間小，故障距離顯示小才是的。此時便可將傳感器探頭直接按距離數放在相應處。在該處前后移動探頭，找到數顯值小處，此處即為故障位置。⑷、在遠離故障點時，如果看到是下面的波形圖，波形幅度小，仔細的監聽，有時能夠在電纜全長上都能聽到很微弱的啪啪聲，且不會隨傳感器位置的不同而發生變化，那是電纜在高壓閃絡沖擊產生應力造成的震動，其與真正的故障放電聲差別很大，注意不要誤判。盡量不要將傳感器置于電纜本體上進行定點，否則會在電纜任何位置都能聽到微弱的啪啪聲。

<池州>天正華意電氣設備有限公司

池州電纜故障探測儀按此鍵可在屏幕上顯示上次存儲的內容，以便分析與計算。“比較”鍵：按此鍵可將當前采樣的的波形和存儲在電腦內存內的波形同時顯示在屏幕上，用戶可對這兩幅波形進行比較分析。“平移”鍵：按此鍵進入圖形左右移動功能，點“左移”“右移”鍵可將屏幕上顯示的兩個波形的起點對齊，以便計算距離。三、故障測試方法 故障測試一般分以下幾個步驟：首先摸清故障電纜的基本情況：用搖表及萬用表測量故障電纜的絕緣電阻，并用低壓脈沖測量電纜的全長、是否有斷線、短路等。第二、根據故障的具體情況確定合適的測試方式，測量電纜故障距離。一般我們把斷線故障和直流電阻值在100Ω以下的電纜故障稱為低阻（開路）故障，采用低壓脈沖法測試，其它的故障采用沖閃法或直閃法。第三、探測故障點附近電纜埋設的路徑及深度。確定故障點的準確位置。測試前將電纜始端和終端頭的所有連線斷開。測試系統的面板上有“輸入振幅”和“位移”兩個旋紐，分別用來調整下次采樣的輸入信號幅度和波形的上下位置。１、低壓脈沖方式低壓脈沖用于測試電纜中電波傳播的速度、電纜全長、低阻故障和開路故障。儀器連接如右圖。將測試儀的輸入線分別加到故障電纜的地線和故障相。根據故障的具體情況，也可以把輸入線加在兩個相線上測試。●測速度對于有些電纜，電波傳播的速度未知，必須通過測試來確定。我們只要知道電纜的全長，就可以通過測試計算出該電纜中電波傳播的速度。在“測試方法”菜單選擇“測速度”，根據電纜的長度選擇“0.2μS”或“2μS”，一般500 m以下用0.2μS。鍵入電纜全長后按“采樣”鍵，配合調整“位移”和“幅度”旋紐，使信號的幅度和基線處于便于觀察的位置。移動游標至低壓脈沖的下降沿后按“定位”，再移動游標至反射信號的前沿，屏幕上即可顯示此種電纜中電波的傳播速度。如果發射和接收的波形離的太近，可按“擴展”鍵將波形擴展后再計算。

<池州>天正華意電氣設備有限公司
池州電纜綜合探傷測試儀信賴 <池州>天正華意電氣設備有限公司

池州電纜故障探測儀 參數配置要求： 參數名稱 項目需求值或表述 投標方響應值 脈沖輸出電壓 0—30kv，連續可調。 能量 ≥900J＠30kV。 外觀設計 一體化設計，將高壓電容、放電間隙、直流升壓集成于一體，放置在主機內。 輸出模式 脈沖、直流。 高壓脈沖間隔 無須調整，LP30/2自動調節放電間隔。 絕緣測試 0—30kv，連續可調。 高壓預定位 0—30kv，連續可調。 輸出電壓極性 負極性。 允許沖擊電壓 ≤2500J。 高壓輸出線 乙丙橡膠柔性電纜，絕緣耐壓≥60kV。 電源 外接：220V 50Hz 2kVA 內置：2000kVA，連續使用8小時。 尺寸（mm） 50 x 30.5 x 45.7 。 重量（kg） 不大于35。 脈沖輸出電壓 0——30kV，連續可調。 燒弧功率 ≥300。 燒弧電流 ≤100mA。 性 具備F-Ω 保護裝置、溫度監測、高壓急停按鍵、帶自動放電模塊。 量程 0m-100km。 脈沖寬度 20 ns~10 μs。 脈沖幅值 10~60。 小分辨率 0.01 m。 采樣頻率 ≥200。 增益 - 37~＋37 dB。 抗衰減調節 0~22 dB。 波速度 50~300m/μs。 動態量程 ＞ 80 dB。 輸出特性阻抗 50Ω。 阻抗自動匹配 8 Ω~500 Ω連續可調。 脈沖模式 低壓脈沖法、二次脈沖法、脈沖電流法、直閃衰減法。 輸入高壓保護 ＞ 400 V交流時自動保護。 液晶顯示器 7”彩色TFT480＊800 屏幕亮度800 cd/m2 可觸摸陽光屏。 內存容量 ≥32G。 電源 內置充電電池；110 … 240 V交流 50Hz 30 VA；12V外置蓄電池。 環境溫度 操作 -20 °C ... ＋50 °C / 存儲 -30 °C ... ＋60 °C。 動態量程 磁通道〉110dB；聲通道〉110dB。 頻率范圍 100---1500Hz。 濾波量程 關閉濾波 100---1500Hz。 低通 100---400Hz。 帶通 400--800Hz。 高通 800---1500Hz。 觸發 聲學全自動觸發；磁場全自動觸發。 噪音抑制模式 T18自適應降噪模式、強降噪模式、無降噪模式。 啞音調節: 全自動靠近式啞音。 手柄長度: 450---750mm

<池州>天正華意電氣設備有限公司 池州電纜綜合探傷測試儀信賴
<池州>天正華意電氣設備有限公司

池州電纜故障探測儀 面板示意圖四、技術參數1、數顯距離：99.9米，小0.1米。2、粗測誤差小于10％，定點誤差為零。3、電磁通道增益≥110dB。4、電磁通道接收機靈敏度≤5μV。5、聲音通道音頻放大器增益≤120dB。6、工頻抑制能力＞40dB。7、聲磁同步定點儀：即現場定點時，數字屏在沖擊高壓形成的沖擊電磁波作用下計數一次，并顯示故障距離或滿亮(99.9米)。同時，由高阻耳機監聽電纜故障點在沖擊放電擊穿時火花產生的地震波，以便排除環境雜波干擾。8、內置65kHz電磁傳感器，可作電纜路徑和電纜埋設深度的探測。9、工作電源：內置可充電池供電，連續工作時長＞12小時。10、功耗：≤0.7W五、原理簡介1、本儀器由電磁波傳感器，聲波振動傳感器，數據處理器，LED距離顯示器及音頻放大器五大部分組成。2、在進行沖擊高壓放電定點時，電磁傳感器接收到由電纜輻射傳來的電磁波后，送至數據處理器，經放大整形處理，啟動內部的距離換算電路工作。當拾音傳感器接收到由地下傳來的故障點地震波后也送至數據處理器放大整形，產生計數中斷信號，讓距離顯示器顯示終處理結果 (故障距離數)。并凍結顯示數字，提供穩定觀察。第二次沖擊放電時重復上述過程并刷新上次顯示數據。由于電磁波傳播速度極快，遠高于地表聲波傳播速度，根據電磁波與聲波的傳播時間差，利用公式I＝TV (I：距離，單位米； T：時間差單位秒； V：聲波在地表層或電纜中的傳播速度，XXX米/秒)，由數據處理電路換算出故障距離來。3、音頻放大器可放大拾音傳感器拾取的微弱地震波信號，由耳機監聽其大小，配合顯示屏數據定點。如果地震波太弱，形不成計數中斷信號，距離顯示器將自動發出中斷信號使其滿亮顯示99.9米。

池州電纜綜合探傷測試儀信賴

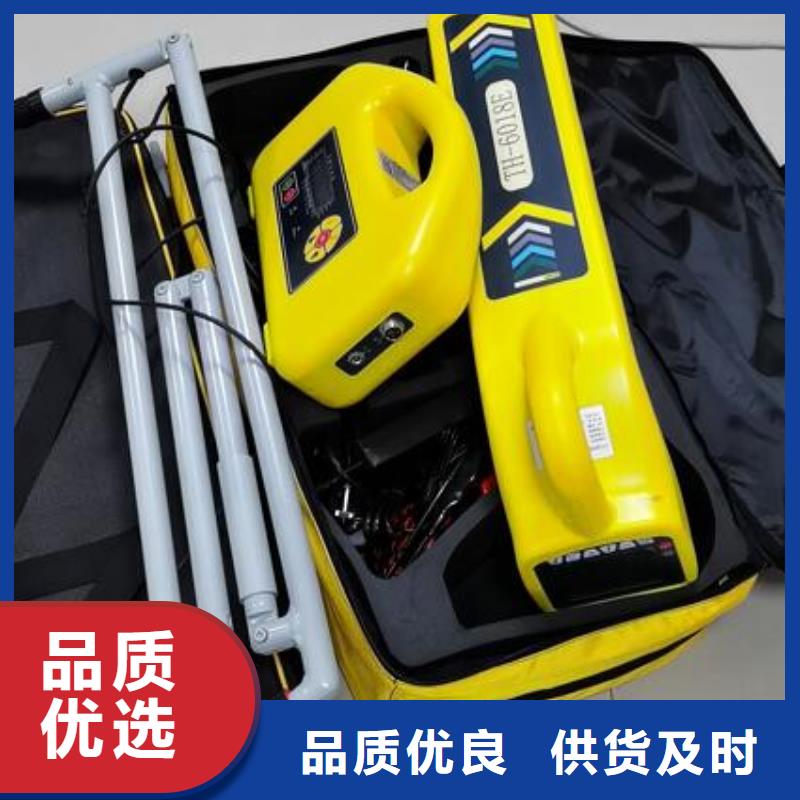

池州電纜故障探測儀跨步電壓法使用教程。為了更快掌握電纜故障儀的使用方法，可用一根約30米長的電線模擬。如果在模擬的環境下能熟練使用儀器找到故障點，那么在實際使用中就會更方便了。如圖：將電纜拉直放在地面上，電線兩頭剝皮露出銅線，電線一端接信號源，另一端埋入地下約10厘米（埋入點C就是我們要找的故障點）。啟動信號源和手持機，頻率就按默認的65kHz。1、將叉子貼著電線，平行于電線的方向插入地下，調節定點增益，使信號強度約為10（信號約10格）2、調節路徑增益使電磁波信號在10格左右，沿著電線往C點走，如果偏離了電線，電磁波信號會減弱。3、沿著電線往C點走，每隔50厘米，將叉子插入地下，穩定后看信號強度，會發現信號強度逐漸增大。4、到了A點（距離故障點約3米），信號強度可能滿格（15），這時調節定點增益，使信號強度約為10。5、再繼續玩前走，每次走30厘米，會發現A到C信號強度越來越大，然后C到E又變小。這是因為電流由C點往外流，越靠近C點電流越大，檢測到的信號也就越強。6、在B點調節定點增益，使信號強度約為10，從B點往D點走， 每次前進10厘米，會發現B點到C點信號變強，C點到D點變弱。當C點處于叉子的正中心時，信號弱，信號強度可能只有4左右。這是因為故障點到叉子兩端的距離相等，故障點C到叉子兩端的電壓相等，方向相反，所以叉子兩端的電壓約為0，所以信號也約為0。7、然后垂直于電線（或者叉子）畫一條線（圖中虛線），從F點往G點走，每次前進10厘米，會發現和6一樣的檢測效果。沿著虛線，當C點處于叉子的中心時，信號強度小，約為3，其他地方都比較大。8、由此可以判定，實現電線和虛線交叉的地方就是故障點了，故障點可到10厘米左右。按上述步驟來回練習，熟練使用后就可以開始實際應用了。

<池州>天正華意電氣設備有限公司 池州電纜綜合探傷測試儀信賴

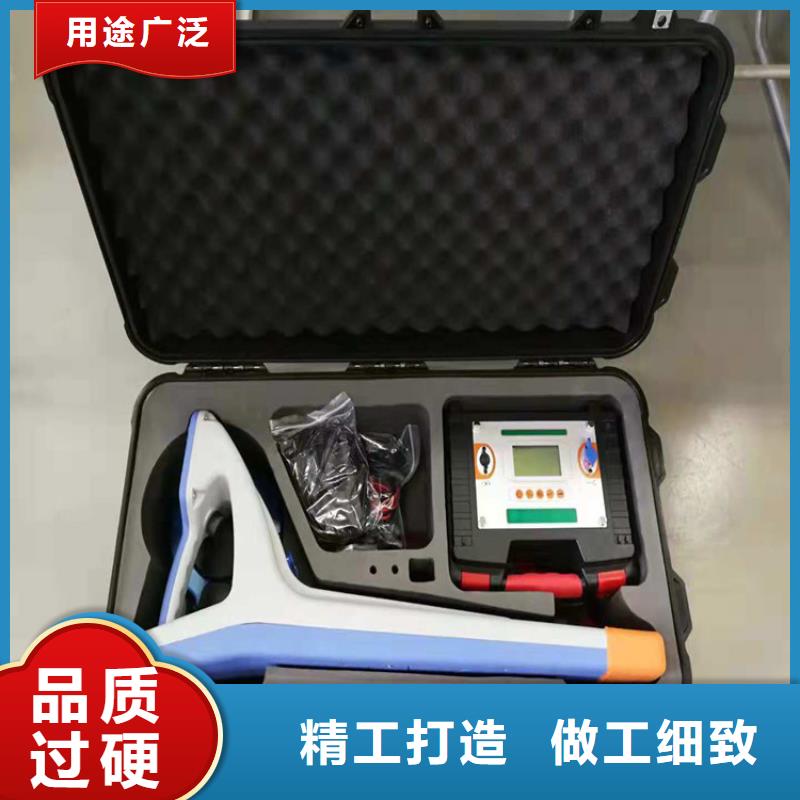

池州電纜故障探測儀 單相接地故障點巡查使用前確保巡查裝置各儀器電量足夠4.4.1 確認線路已經停電（線路負荷電流檢測）使用絕緣令克棒將鉗表卡入被測線路，信號接收定位器檢測負荷電流，實時顯示線路負荷電流值（必須為0，確保停電狀態），此功能也可以檢測正常運行線路的負荷電流。4.4.2單相接地故障點定位（1）在信號發生裝置關機狀態下，接地線將主機可靠接入大地，同時將將掛鉤拉閘桿接入故障線路（三個掛鉤同時短接接入三相），打開裝置電源，選擇檔位開關進入“異頻信號”，調節“電流調節”旋鈕，確保電流大小在15-50mA之間，一般調至30mA。（2）建議使用二分法，將鉗表沿故障線路巡查，實時查看信號接收定位器顯示的異頻電流值。當某一點的兩側異頻電流值發送跳變，則確定這一點就是接地故障點。（3）檢測完成，關閉所有設備電源，對信號發生裝置進行充電。4.4.3高阻接地查找（1）在信號發生裝置關機狀態下，接地線將主機可靠接入大地，同時將將掛鉤拉閘桿接入故障線路（三個掛鉤同時短接接入三相），打開裝置電源，選擇檔位開關進入“搖表信號”，按下確定鍵輸出搖表信號，測試絕緣電阻，10s后顯示測試數據（例如500k），界面提示測試結束。
