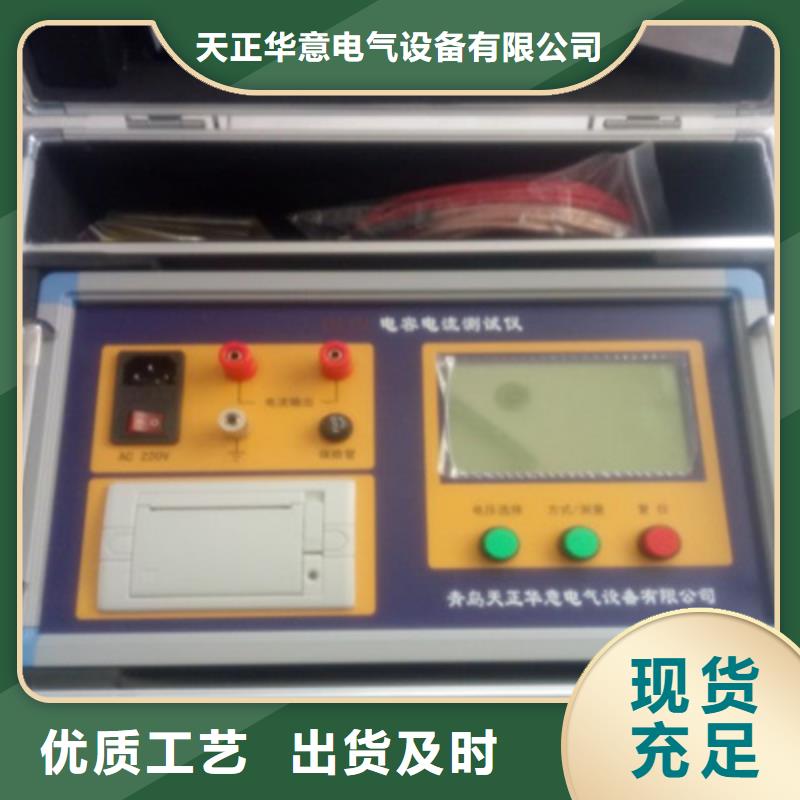

泉州電容電流測試儀確保將測試儀的電流輸出端正確接到圖7的開口三角N-L上。一般在二次的端子編號為N600和 L630。為了確保連接正確，可以按下列方法進行檢查：用萬用表分別測量PT二次側三相電壓和開口三角電壓；將三相電壓中的 值減去小值得到的差和開口三角電壓比較，如果兩者差不多，就說明找到的開口三角端是正確的；如果兩者差別很大，則說明沒有正確找到開口三角端。例如，測量得到三相電壓分別為61V、60V、59.5V，則正確的開口三角電壓應為1.5V左右，如果測量得到的開口三角電壓僅為0.2V，說明所找的開口三角端不正確或PT開口三角連線已經斷開（在現場實測中發現有多個變電站的PT 開口三角連線斷開情況）。（6）選擇正確的PT變比，也就是選擇正確的PT接線方式。電容電流測試儀是通過選擇PT連接方式和設定系統額定高壓來確定PT變比的，這樣對于試驗人員會更方便、快捷。PT一般是采用100/3V的二次繞組連接成開口三角，但也有特殊的情況，有些變電站的PT采用100V二次繞組組成開口三角。為了確保選擇變比的正確，可以通過測量組成開口三角的各繞組的電壓來確定。（7）完成以上操作后，就可以使用電容電流測試儀進行電容電流的準確測量。

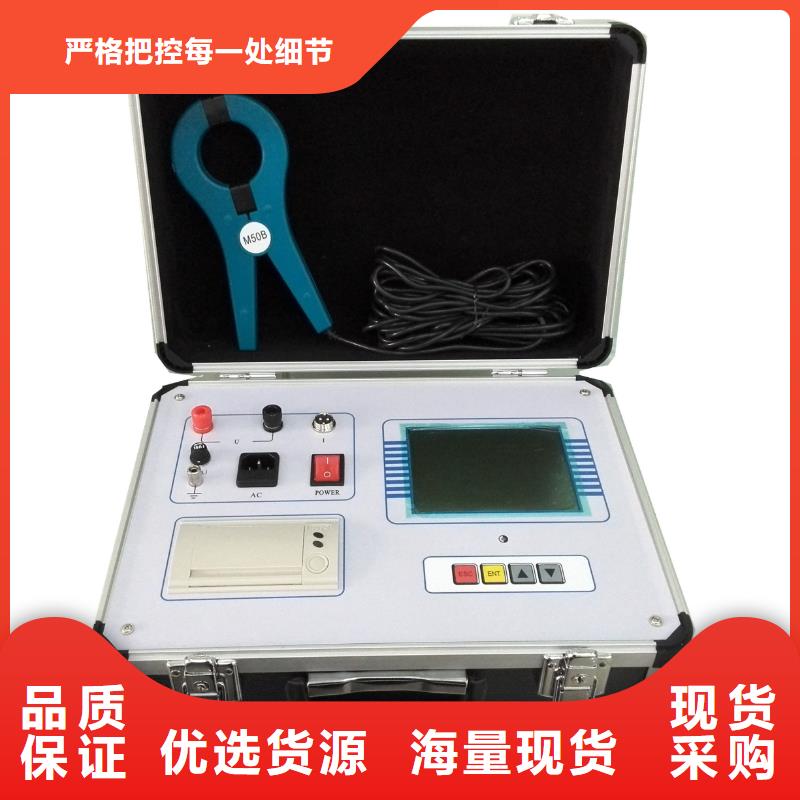

泉州電容電流測試儀無功補償電容器是滿足電力系統無功平衡的重要設備。近年來無功問題得到了電業部門的普遍重視，無功補償成套裝置已大量投入配電網運行。電能供給要求系統有功與無功實時平衡。因此，無功補償裝置應滿足自動跟蹤、實時補償?shù)囊?，這就不可避免地要頻繁投、切無功補償電容器組。電容器組的投、切操作，就會產生過電流與過電壓沖擊，引起電容器損壞。為保證設備的可靠性，早期發現電容器缺陷，避免故障擴大，需要定期進行檢測。而在現場電容器都是成組并聯的，傳統方法是將電容匯流排拆除，然后用老式電容表進行測量，由于電容器組是由幾十至上百個小電容器組成，要拆線測量電容量的工作量很大，而且經常拆線會使得螺絲滑牙或沒有上緊而留下隱患，也容易造成電容的二次損壞。因此，非常期望有一種測試儀器不用拆線就能測量各個小電容器的電容量，減輕檢修人員的負擔，提高檢修工作的效率，提高配電網運行的性。針對現場的實際情況，我公司研制出一種三相全自動電容電感測試儀。該儀器可以在不拆線的狀態下，測量成組并聯電容器的單相電容或各種組合連接類型的三相電容器，同時也能夠測量各種電抗器的電感，該儀器接線方便，操作簡單，減輕了檢修人員的工作負擔，大大提高了現場的測試效率，為電網的正常運行提供了保障。

導通電阻測試儀檢定裝置2023已更新(今日/團隊) <泉州>天正華意電氣設備有限公司

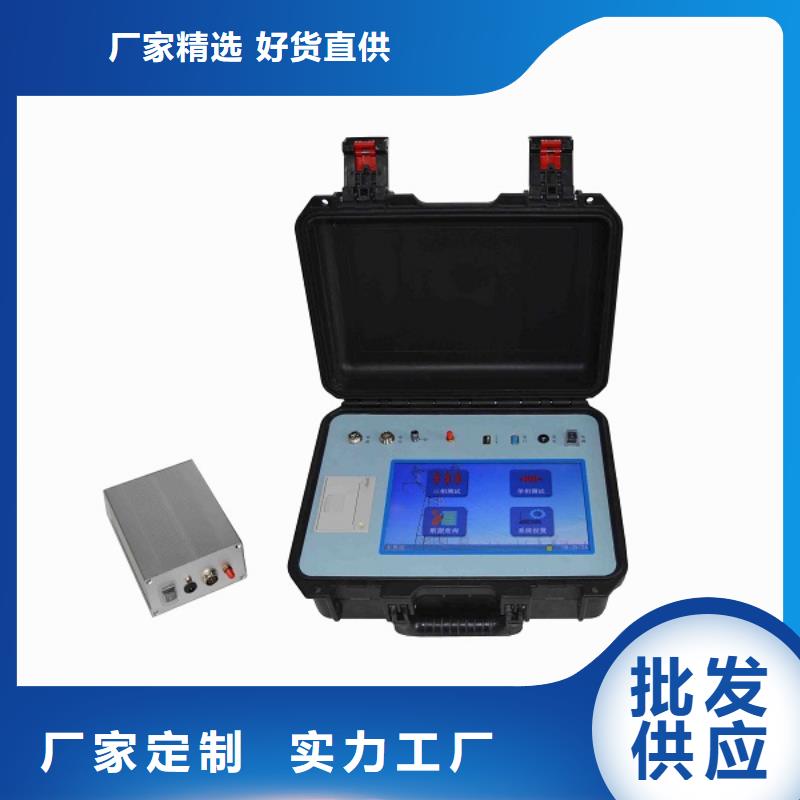

泉州電容電流測試儀目前，我國電力系統的電源中性點一般是不直接接地的，所以當線路單相接地時流過故障點的電流實際是線路對地電容產生的電容電流。據統計，電力系統的故障很大程度是由于線路單相接地時電容電流過大導致起弧且電弧無法自行熄弧引起的。因此，我國的電力規程規定當10kV和35kV系統電容電流分別大于30A和10A時，應裝設消弧線圈以補償電容電流，這就要求對的電容電流進行測量以做決定。另外，電力系統的對地電容和PT的參數配合會產生PT鐵磁諧振過電壓，為了驗證該配電系統是否會發生PT諧振及發生什么性質的諧振，也必須準確測量電力系統的對地電容值。傳統的測量電容電流的方法有單相金屬接地的直接法、外加電容間接測量法等，這些方法都要接觸到一次設備，因而存在試驗危險、操作繁雜，工作效率低等缺點。進而出現了在PT二次側注入信號法測量電網電容電流；與傳統測量方法相比，該方法測量過程中，測試儀無需和一次側直接相連，因而試驗不存在危險性，無需做繁雜的工作和等待冗長的調度命令，只需將測量線接于PT的開口三角端子就可以測量出電容電流的數據。從PT開口三角處注入的是微弱的異頻測試信號，所以既不會對繼電保護和PT本身產生任何影響，又避開了50Hz的工頻干擾信號。

泉州電容電流測試儀參數設置為出廠校準時設置，建議客戶不得改變其設置數據，否則會造成測試數據的不準。如果需要重新更改，必須在本公司技術人員指導下進行，并且先要記錄下更改前的設定值，以便設置失敗時能夠恢復初始值。如果想查詢已存儲的記錄，可在主菜單下選擇查詢記錄，按確認鍵進入顯示如下：圖16按↑ ↓鍵查詢所需記錄，按打印鍵可打印當前記錄，如果要?jiǎng)h除記錄，可按F2鍵進行刪除，刪除完成后所有記錄均清零。按返回鍵或復位鍵可返回主菜單。測試數據中各符號的含義：⑴、I：被測電容（抗）器的電流有效值，單位為A（安培）；⑵、U：被測電容（抗）器的電壓有效值，單位為V（伏特）;⑶、P：被測電容（抗）器的有功功率有效值，單位為W（瓦）；⑷、F：輸出電源的當前頻率，單位為Hz（赫茲）；⑸、Rc：被測電容器的容抗，單位為Ω（歐姆）；⑹、Rl：被測電抗器的感抗，單位為Ω（歐姆）；⑺、Rz：被測試品的阻抗，單位為Ω（歐姆）；⑻、C:被測試電容器的電容值，單位為uF(微法);⑼、Cab：被測三相電容器的AB相電容值，單位為uF（微法）；⑽、Cbc：被測三相電容器的BC相電容值，單位為uF（微法）；⑾、Cca：被測三相電容器的CA相電容值，單位為uF（微法）；⑿、Ca：被測三相電容器的A相電容值，單位為uF（微法）；⒀、Cb：被測三相電容器的B相電容值，單位為uF（微法）；⒁、Cc：被測三相電容器的C相電容值，單位為uF（微法）；⒂、Cz：被測三相電容器總的電容值，單位為uF（微法）；⒃、L：被測電抗器的當前測量電感值，單位為H（亨）；⒄、Ф：被測試品的電壓與電流之間的相位角，單位為 o（度）

<泉州>天正華意電氣設備有限公司 導通電阻測試儀檢定裝置2023已更新(今日/團隊)

泉州電容電流測試儀接線及使用說明5.1前面板介紹名稱說明輸入端子警告，小心觸電！小心觸電。當校準器工作時，這些端子上有220VAC電壓。在將導線連接到這些端子或從端子上取下導線時，請確保校準器和被校準裝置處于不工作模式。當校準器執行RCD 校準時，這些端子會輸出交流線電壓。 為漏電開關測試儀校準提供連接口，根據被校準漏電開關測試儀連接線的不同，分為兩種接線方式。一種是將被校準漏電開關測試儀的電源線插頭插到校準裝置的接線插座上，再將校準裝置的接線插座與校準裝置INPUT端子連接。另一種是直接將漏電開關測試儀的連接線插入校準裝置的INPUT端子。顯示屏顯示面板是一個256色有源 LCD 顯示屏，用于顯示校準器狀態、輸出分?jǐn)鄷r(shí)間、測得的電流。此外，顯示屏底部顯示屏幕正下方的五個功能鍵的功能。詳見下面的功能鍵部分進一步了解顯示信息的詳細內容。 功能鍵這五個不帶標記的功能鍵的作用由每個鍵正上方的控制顯示屏中的標記指示。在操作期間，功能會發生變化，這樣就可以用這些鍵完成更多的功能。控制輸出端子上輸出信號的應用。顯示屏中有狀態欄指示是施加了輸出信號（顯示“測試中…”，表示運行），還是沒有施加輸出信號（表示待機）。包括用于鍵入電流的有效值、分?jǐn)鄷r(shí)間以及包含因子的10個數字鍵和確定鍵、刪除鍵兩個功能鍵。如設置跳閘電流為30mA，只需按和，然后按 “確定”即可。如輸入數字有誤，按“刪除”即可。 光標1、光標2主要用于確定分?jǐn)鄷r(shí)間在波形上的起始和終止點5.2后面板介紹名稱說明L’香蕉插孔與隔離變壓器的火線相連E-香蕉插孔漏電流輸出端，正常工作時，將“E-”端與隔離變壓器“零線N”端短接N香蕉插孔與隔離變壓器的零線相通，正常工作時，將“E-”端與隔離變壓器“零線N”端短接注意：正常工作時，將“E-”端與“零線N”端短接，具體連線間第8章部分。

<泉州>天正華意電氣設備有限公司
<泉州>天正華意電氣設備有限公司

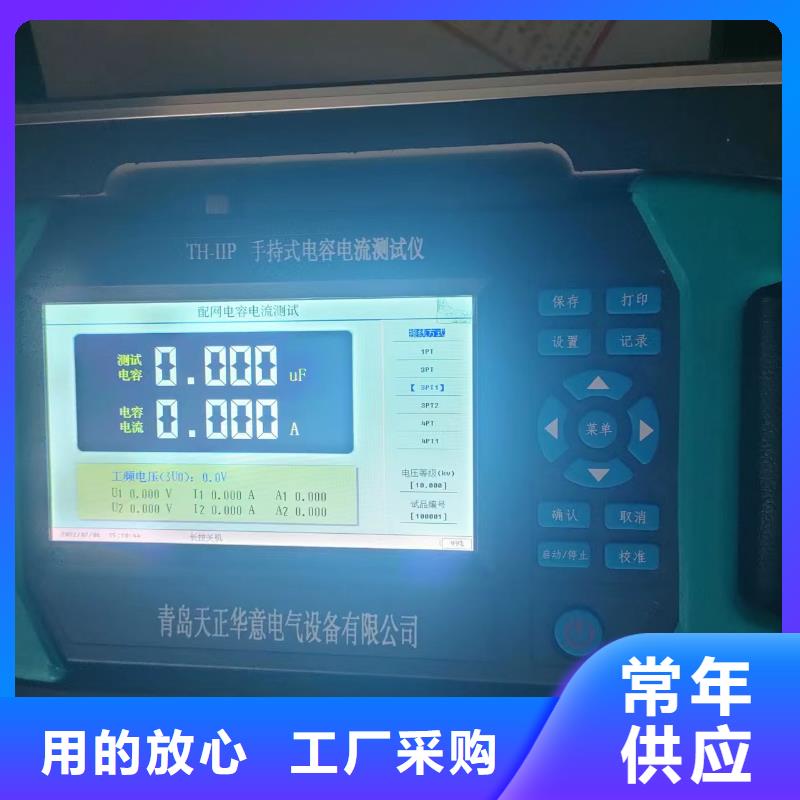

泉州電容電流測試儀測量原理電容電流測試儀是從PT 開口三角側來測量系統的電容電流的。其測量原理如圖1所示。圖1 測量原理圖在圖1中，從PT二次開口三角處注入不同頻率的電流信號（頻率非50Hz，目的是為了工頻信號的干擾），在PT高壓側A、B、C三相感應出3個電流方向相同的電流信號，此電流為零序電流，因此它在電源和負荷側均不能流通，只能通過PT和對地電容形成回路，所以圖1又可簡化為圖2。圖2 簡化物理模型根據圖2的物理模型就可建立相應的數學模型，通過檢測測量信號就可以測量出三相對地電容值3C0，再根據公式I=3ωCOUφ（Uφ為被測系統的相電壓）計算出系統的電容電流。3 功能及特點3.1 測量范圍更寬，測試速度更快。3.2 支持3PT連接方式、兩種4PT連接方式、1PT連接方式現場電容電流測量。3.3 工業級彩色液晶顯示屏，分辨率320×240點陣，強光下可讀。3.4 人機交互界面更加友好：(1)對于一些重要的操作及參數設置，顯示其提示信息和幫助說明。(2)測量結果及相關參數顯示和打印更加詳細，便于用戶日后分析。(3)選擇PT連接方式時，可顯示各種PT連接方式下的接線原理圖，便于用戶判別現場PT連接方式及測試線連接位置。(4)屏幕頂部狀態欄實時顯示優盤插入狀態，對未連接的設備進行操作時，顯示相應的未連接提示信息。3.5 實時測量和顯示零序3U0電壓值，便于用戶判斷系統工作狀態；并且，在測量工程中如果發現零序3U0電壓過高，可自動停止測量過程。3.6 具備多重零序3U0過壓保護電路，測試儀輸出端可耐受AC100V 50HZ電壓而不損壞。3.7 內置全數字變頻逆變電源，具有輸出頻率準確、輸出電流可調、輸出效率高、發熱量小、體積小、重量輕、長時間工作穩定等特點。3.8 具備輸出短路保護功能。3.9 具備實時時鐘，可實時顯示當前時間和日期；測量結果包括測量日期及時間。3.10 測量數據存儲方式分為本機存儲和優盤存儲，其中本機存儲可存儲測量數據150條，并且本機存儲可轉存至優盤；優盤存儲數據格式為Word格式，可直接在電腦上編輯打印。3.11 熱敏打印機打印功能，快速、無聲。3.12 體積小、重量輕，方便攜帶使用。4 技術指標4.1 電容電流測量4.1.1 測量范圍：0.3μF～200μF 1A～400A4.1.2 準確度： ±(讀數×5%+2字)4.1.3 分辨率： 0.3～9.999（0.001） 10～99.99（0.01） 100～999.9（0.1）≥1000（1）4.1.4 電壓等級：0.1KV～99.9KV連續可調4.2 零序3U0電壓測量4.2.1 測量范圍：1V～100V AC 50HZ4.2.2 準確度： ±(讀數×1%+10字)4.2.3 分辨率： 1～9.999（0.001） 10～99.99（0.01）4.3 使用條件及外形4.3.1 工作電源：AC100-240VAC 0.8A 50/60Hz4.3.2 儀器重量：4.5Kg4.3.3 儀器體積：320mm(長)×270mm(寬)×150mm(高)4.3.4 使用溫度：-10℃～50℃4.3.5 相對濕度：＜90%，不結露

<泉州>天正華意電氣設備有限公司 導通電阻測試儀檢定裝置2023已更新(今日/團隊)

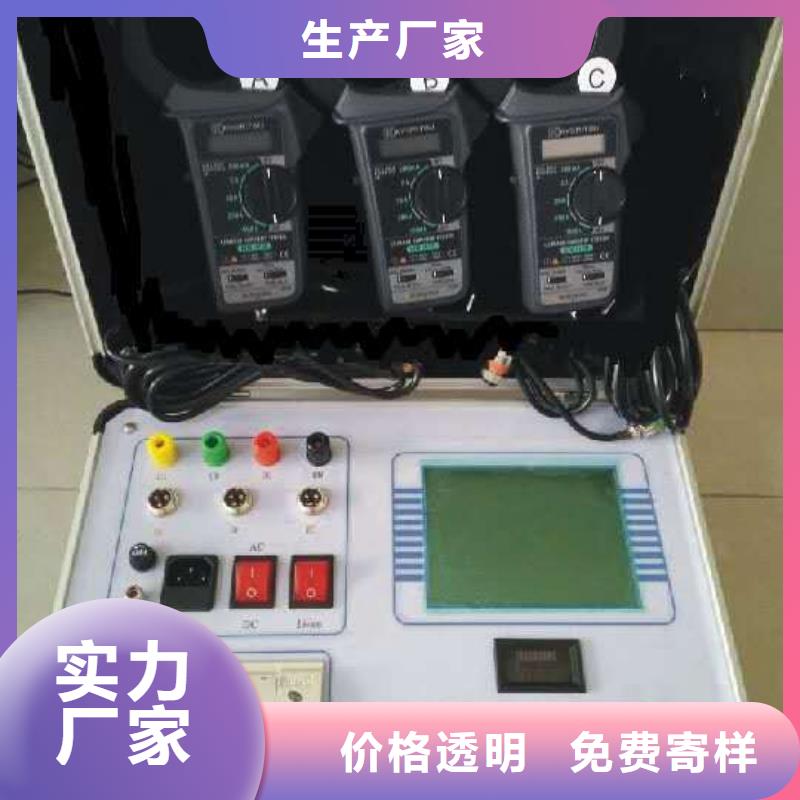

泉州電容電流測試儀電容的測量：圖21為三相Y形AB相測量接線方法，測量線由儀器測量輸出端按顏色對應插好，將紅色夾子夾在母線排A相上、黑色夾子夾在母線B相上，然后將電流測量線插在儀器接口上擰緊、鉗形傳感器應套在高壓電容器組A相引線上方可測量，完成后轉下一相接線。圖21Y形聯接被試電容AB相接線圖圖22為三相Y形BC相測量接線方法，測量線由儀器測量輸出端按顏色對應插好，將紅色夾子夾在母線排B相上、黑色夾子夾在母線C相上，然后將電流測量線插在儀器接口上擰緊、鉗形傳感器應套在高壓電容器組B相引線上方可測量，完成后轉下一相接線。圖22Y形聯接被試電容BC相接線圖圖23為三相Y形CA相測量接線方法，測量線由儀器測量輸出端按顏色對應插好，將紅色夾子夾在母線排C相上、黑色夾子夾在母線A相上，然后將電流測量線插在儀器接口上擰緊、鉗形傳感器應套在高壓電容器組C相引線上方可測量，完成后轉下一相接線。圖23Y形聯接被試電容CA相接線圖（4）三相Yn型電容的測量：圖24為三相四線Yn形An相測量接線方法，測量線由儀器測量輸出端按顏色對應插好，將紅色夾子夾在母線排A相上、黑色夾子夾在N線上，然后將電流測量線插在儀器接口上擰緊、鉗形傳感器應套在高壓電容器組A相引線上方可測量，完成后轉下一相接線。圖24Yn形聯接被試電容An相接線圖圖25為三相四線Yn形Bn相測量接線方法，測量線由儀器測量輸出端按顏色對應插好，將紅色夾子夾在母線排B相上、黑色夾子夾在N線上，然后將電流測量線插在儀器接口上擰緊、鉗形傳感器應套在高壓電容器組B相引線上方可測量，完成后轉下一相接線。圖25Yn形聯接被試電容Bn相接線圖 圖26為三相四線Yn形Cn相測量接線方法，測量線由儀器測量輸出端按顏色對應插好，將紅色夾子夾在母線排C相上、黑色夾子夾在N線上，然后將電流測量線插在儀器接口上擰緊、鉗形傳感器應套在高壓電容器組C相引線上方可測量，完成后可計算三相電容器總電容量。

<泉州>天正華意電氣設備有限公司
導通電阻測試儀檢定裝置2023已更新(今日/團隊)

泉州電容電流測試儀功能及特點2.1 測量范圍更寬，測試速度更快。2.2 支持變壓器中性點異頻信號注入法和補償電容器組中性點異頻信號注入法。2.3 工業級彩色液晶顯示屏，分辨率320×240點陣，強光下可讀。2.4 人機交互界面更加友好：(1)對于一些重要的操作及參數設置，顯示其提示信息和幫助說明。(2)測量結果及相關參數顯示和打印更加詳細，便于用戶日后分析。(3)選擇PT連接方式時，可顯示各種PT連接方式下的接線原理圖，便于用戶判別現場PT連接方式及測試線連接位置。(4)屏幕頂部狀態欄實時顯示優盤插入狀態，對未連接的設備進行操作時，顯示相應的未連接提示信息。2.5 實時測量和顯示零序3U0電壓值，便于用戶判斷系統工作狀態；并且，在測量工程中如果發現零序3U0電壓過高，可自動停止測量過程。2.6 具備多重零序3U0過壓保護電路，測試儀輸出端可耐受AC100V 50HZ電壓而不損壞。2.7 內置全數字變頻逆變電源，具有輸出頻率準確、輸出電流可調、輸出效率高、發熱量小、體積小、重量輕、長時間工作穩定等特點。2.8 具備輸出短路保護功能。2.9 具備實時時鐘，可實時顯示當前時間和日期；測量結果包括測量日期及時間。2.10 測量數據存儲方式分為本機存儲和優盤存儲，其中本機存儲可存儲測量數據150條，并且本機存儲可轉存至優盤；優盤存儲數據格式為Word格式，可直接在電腦上編輯打印。2.11 熱敏打印機打印功能，快速、無聲。2.12 體積小、重量輕，方便攜帶使用。

泉州電容電流測試儀測試完成，按停止鍵停止測試，分析打印并存儲數據；并聯電容測量已停止?fàn)顟B(tài)：【啟動】 電源預檢、加壓?jiǎn)?dòng)并進行計算測量；在電源已經啟動的狀態下為保證電源及時停止，故除暫停、停止、編號按鍵外其他按鍵無效；圖10 并聯電容暫停及停止并聯電容測量啟動狀態：【停止】 停止源的輸出、本組測試結束；請存儲數據并更換相別或組別；【暫停】 停止源的輸出、更換電流鉗測試點、并保留預檢結果及加壓值；圖11 并聯電容電源繼續并聯電容測量暫停狀態：【繼續】 不經過電源預檢、直接按照暫停前的加壓值施加相同的電壓值；并聯電容已停止?fàn)顟B(tài)或暫停狀態：觸摸組別及相別的藍色區域可修改組別及相別，無論相別為A、B、C 均采用A、N輸出；【數據】 記錄電容測試過程中的原始電壓、電流、頻率及相位數據，按數據鍵進入原始數據查看界面；編號AlL為總的電壓、電流、相位及電容信息，各數字編號代表分支的電壓、電流、相位及電容信息；【存儲】 存儲該組測量原始數據及測量結果；【打印】 打印該組測量數據及測量結果；【幫助】 界面信息的操作提示及接線示意；在所有的操作模式的電源停止或暫停狀態下，均可以通過觸摸【幫助】按鍵閱讀操作提示及接線提示；在所有的電源啟動狀態下均有紅色字體的電源提示，用于提示當前操作及當前測量狀態；在所有的操作模式下均具備彈窗提醒功能：如果負載與所選模式不匹配（例如：感性負載，選擇了電容測量），彈窗提示“角度異常 請確認類別與被試品一致”；如果電源未啟動或?qū)嶋H加壓量與系統加壓量不一致，彈窗提示“數據可能存在異常 請管制測試結果的有效性”；如果電源過流，彈窗提示“過流保護 請檢查負載”；如果測試數據已存儲，彈窗提示“數據已存儲”；

<泉州>天正華意電氣設備有限公司 導通電阻測試儀檢定裝置2023已更新(今日/團隊)

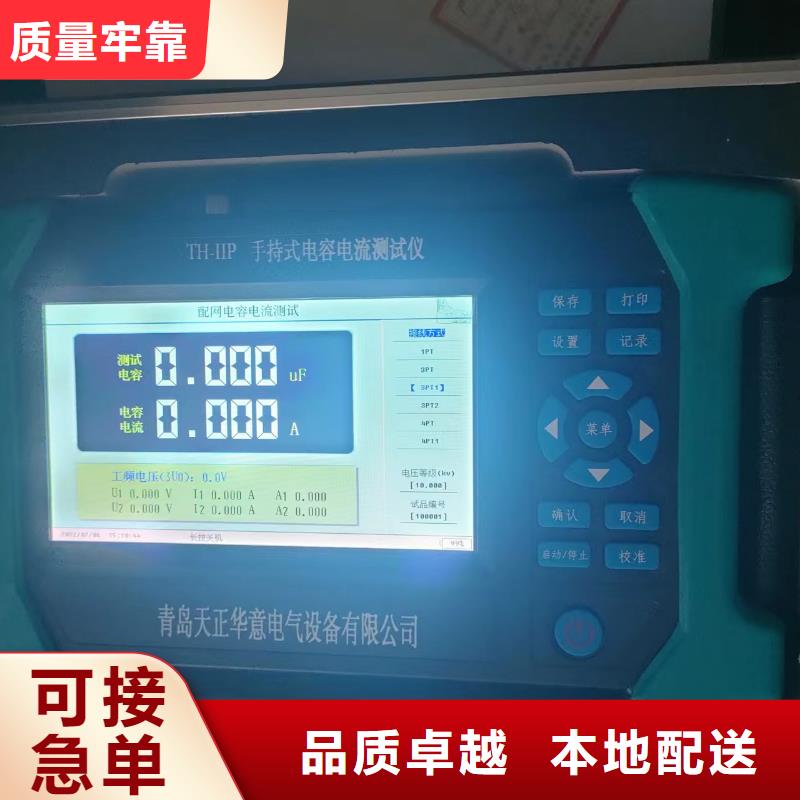

泉州電容電流測試儀操作使用說明7.1 測試接線在測量前，儀器外殼應可靠接地，電流輸出線連接至PT二次繞組。7.2 智能電量管理儀器在長時間未操作時，自動調暗液晶背光，并發出提示音提示用關閉儀器電源。7.3 打印機使用說明打印機按鍵和打印機指示燈是一體式。打印機上電后，正常時指示燈為常亮，缺紙時指示燈閃爍。按一次按鍵，打印機走紙。 打印機自檢：在儀器電源關閉的情況下按住按鍵不放，同時給儀器上電，即打印出自檢條。打印機換紙：扣出旋轉扳手，打開紙倉蓋；把打印紙裝入，并拉出一截(超出一點撕紙牙齒)，注意把紙放整齊，紙的方向?yàn)橛兴幰阂幻?光滑面)向上；合上紙倉蓋打印頭走紙軸壓齊打印紙后稍用力把打印頭走紙軸壓回打印頭，并把旋轉扳手推入復位。 7.4 操作說明所有測試線接好以后，打開電源開關，儀器初始化后進入“主菜單”屏（見圖4）。頂部狀態欄顯示當前日期、時間；底部狀態欄顯示軟件版本號、硬件版本號、零序3U0電壓和裝置編號；中間為儀器型號名稱以及可選的功能菜單。按上下鍵選擇相應的功能菜單，按“確認”鍵進入所選功能菜單；“廠家參數設置”菜單為場內調試用，不對用戶開放。

<泉州>天正華意電氣設備有限公司

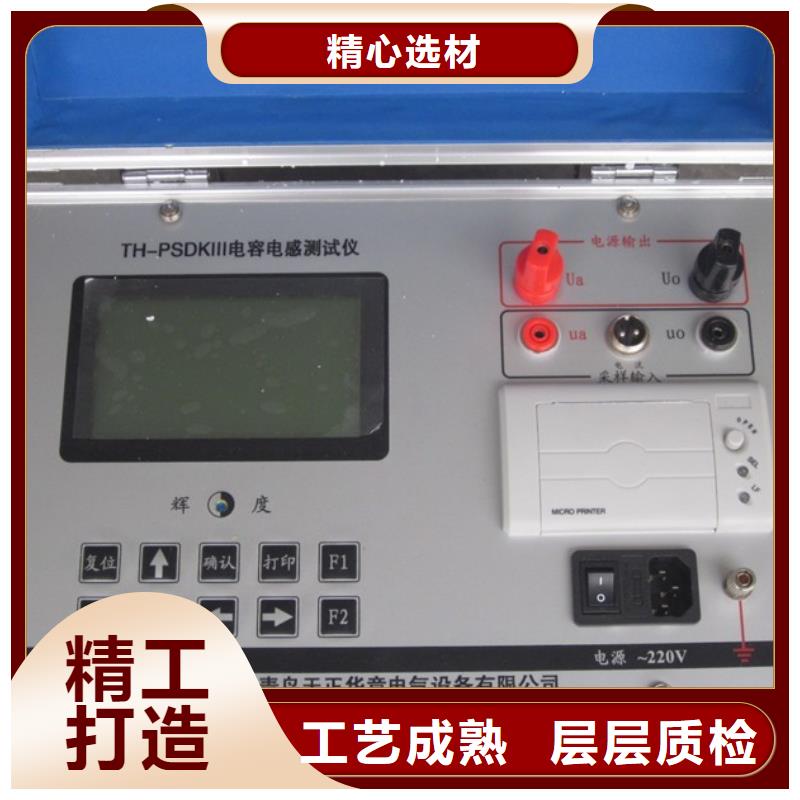

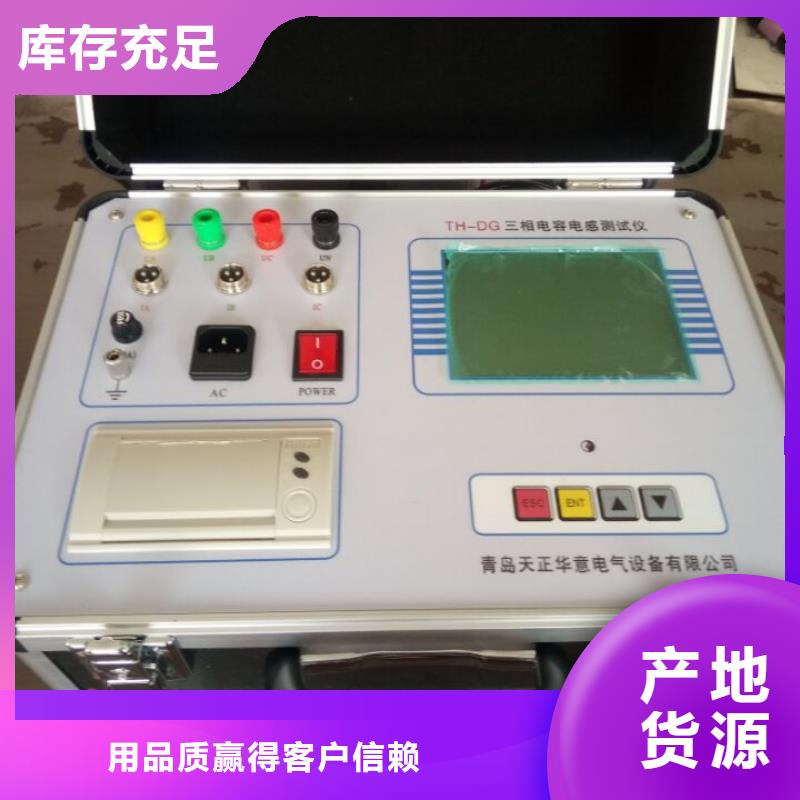

泉州電容電流測試儀三相電容電感測試儀一、概述三相電容電感測試儀是針對變電站現場測量電容器的電容值時存在的問題而專門研制的，它著重解決了以下問題：(1) 現場測量電容器需拆除連接線，不僅工作量大而且易損壞電容器；(2) 電容表輸出電壓低而導致故障檢出率低。該儀器具有測量工作量小、快捷簡便、性能穩定、測量準確、故障檢出率高等特點。(3) 測量電抗器電感量。二、技術參數1、儀器測量范圍及精度：a.電容測量（1）可測電容范圍：0. 1μF ～ 3300μF（2）可測容量范圍：5 ～ 20000kvar（3）測 量 精 度：±(1.0% 讀數+0.02μF)（4）分辨率：0.001μF b.電流測量（1）電流測量范圍：0～10A;（2）測 量 精 度：±(3.0%讀數+0.05A)（3）分辨率：0.01Ac.電感測量（1）電感測量范圍：小電感方式0.1mH～5mH大電感方式5 mH～50H（2）感抗測量范圍：50mΩ~20KΩ（3）測 量 精 度：±(3.0% 讀數+0.05mH)（4）分辨率：0.01 mHd.電阻測量范圍：（1）電阻測量范圍：小電阻方式50mΩ～1Ω 大電阻方式1Ω～20KΩ（2）測 量 精 度：±(3.0% 讀數+0.05Ω)（3）分辨率：0.01 Ω2、工作電源：a.額定電壓：工頻220V±10%b.額定頻率：50Hzc.額定輸出：1.5V/15V/150VA3、儀器的正常工作條件：a.環境溫度：-10℃ ～ +50℃b.相對濕度：≤90%4、顯示打印方式 ：液晶顯示屏全漢字顯示面板式高速打印機工作原理（如圖1）該電容電感測試儀采用橋式電路結構，標準電容器和被試電容器作為橋式電路的兩臂。當進行電容器電容值測量時，測試電壓同時施加在標準電容器和被試電容器上，處理器通過傳感器同采集流過兩者的電流信號并進行處理后得也被試電容器的電容值。由于采用標準電容器、被試電容器同步采樣技術，可不受電源電壓波動的影響；加之測量過程是全自動進行的，避免了手動操作引起的誤差，因此具有穩定性好、重復性好，準確可靠的特點。

<泉州>天正華意電氣設備有限公司 導通電阻測試儀檢定裝置2023已更新(今日/團隊)

泉州電容電流測試儀主要技術指標使用環境：溫 度：15C~25C 相對濕度：＜80％（25C） 海拔高度：＜2500m電源頻率：50Hz 0.5Hz電源電壓：220V5V主要參數：1）測量范圍：電容：0.1μF～2000μF；電感：0.1mH～2H；2）分辨率（即模擬的標準調節細度）：電容：0.01μF；電感：0.01mH；3）電容允許誤差：±（0.2％讀數＋0.04％滿量程）；電感允許誤差：±（0.2％讀數＋0.04％滿量程）；4）其他參數：背景電容范圍：50μF～2000μF；電壓輸入范圍：（0~30）V；電流輸出范圍：（0~20）A；頻率響應范圍：40Hz~65Hz。四、工作原理圖1工作接線圖DRC-1型電容電感測試儀校驗裝置，其工作時的接線如圖1所示。在檢定過程中，將被檢電容電感測試儀的電壓輸出端子U＋、U-分別和校驗裝置的電壓輸入端子Uin＋、Uin-連接，將被檢電容電感測試儀的電流輸入端子（鉗形電流測試夾）和校驗裝置的電流輸出端子連接。1.電容測量功能檢定見圖1，校驗裝置Uin端子接受來自被檢電容電感測試儀的電壓信號U，并根據關系式I＝U/(1/jωC)在Iout端子反饋出電流信號I，此時被檢電容電感測試儀將測量U和I信號并計算出電容測量值C試品，通過上述過程可計算出被檢電容電感測試儀的電容測量誤差C誤差＝C試品?C，進而達到了對被檢電容電感測試儀的“電容”測量功能進行檢定的目的。

<泉州>天正華意電氣設備有限公司 導通電阻測試儀檢定裝置2023已更新(今日/團隊)

泉州電容電流測試儀在電力系統的無功補償電容器參數測試工作中，需測試并聯電容器組中的單個電容值，以及電抗器的電感值等參數。該參數測試的準確與否，直接影響到補償電容器組的可靠性，關系到電網的運行。針對上述電力生產需求，為了測量并聯電容器組中的單個電容器電容值及電抗器的電感值，許多電力測試儀器生產廠家研制了電容電感測試儀，但就目前使用應用情況來看，在用的電容電感測試儀種類繁多，質量參差不齊。其數據結果的質量越來越受到電力生產部門的重視。國內的計量檢定單位在實際檢定工作中采取的檢定方法為傳統的“實物法”，該方法的主要特點在于：以一組實物標準電容和實物標準電阻為基礎，用于對電容電感測試儀的電容、電感測量功能進行檢定。其不足之處主要在于：實物的標準電容、標準電感難于獲得，且成本高?；谠摲椒?zhǔn)確度低、量值取值范圍窄。鑒于上述情況，針對電容電感測試儀的工作特性和現有校驗方法的不足，設計研制了 電容電感測試儀校驗裝置，可有效開展對目前市場上主流的電容電感測試儀的校準與檢測工作。二、主要功能特點電容電感測試儀校驗裝置（以下簡稱校驗裝置）是針對目前市場上主流的電容電感測試儀的電容、電感等測量性能進行校準檢定的專用裝置。本校驗裝置主要包括如下功能、特點：1、 校驗裝置可對電容電感測試儀的電容、電感等測量功能進行校驗。電容值、電感值準確度高，量值連續可調，調節細度小、范圍大。2、本裝置可模擬出現場實物類似的電容、電感，頻率響應范圍寬，電流輸出范圍大，電容、電感均可方便溯源。3、校驗裝置分為上位機和下位機兩大部分，兩部分通過RS-232串口通信。上位機以PC機人機交互方式給用戶提供友好的控制界面，用于選擇校驗的內容、方式、參數等；下位機是響應上位機各種命令參數、實施校驗工作的具體部件。性能穩定，軟硬件設計思路新穎，針對性強。操作界面友好。

---
