臨汾熱繼電器測試儀導入數據。點擊 “文件”下拉菜單，再點擊“導入數據”按鈕，如圖所示。此時可將儀器直接存儲到U盤的EXCEL格式的數據導入到軟件界面，如圖所示。點擊“導入數據”按鈕后，彈出對話框，此時可選擇要導入的文件。點擊“打開”按鈕后，數據顯示在軟件界面上，便于直觀分析或生成報表，如圖所示。（6）生成報表。當軟件界面上顯示有效數據后，點擊“生成報表”按鈕，彈出如下對話框。可以根據需要修改報表中的標題、校驗單位、送檢單位等基本信息。點擊確定，即可進入測試報告打印預覽頁，打印預覽頁顯示的測量數據為你選擇“生成報表”時軟件界面上的測量數據，測試報告是以A4 紙的形式展示。如下圖所示。聯機失敗，數據未上傳至計算機，此時信息區中顯示“通信中斷”如下圖所示。如果出現聯機失敗的界面可能為以下四種情況：1) 儀器開機后沒有進入計算機通信界面；2) USB數據線連接不穩定；3) USB驅動程序沒有正確的安裝；4) 安裝USB 驅動程序后，沒有重新拔插USB 數據線。USB驅動程序安裝說明1、USB驅動程序的安裝（WIN95、WIN98＆ME、WIN2000）1.1首先不要將電腦連接儀器，在隨機光盤中找到USB210驅動，點擊USB210_Setup.exe文件（如圖15）1.2 安裝完成彈出安裝成功窗口1.3將電腦與儀器連接，在Windows的“設備管理器”中查看，如圖，在工具軟件中可以使用圖中所示的端口號進行通信。2、USB驅動程序的安裝（WINXP）2.1首先不要將電腦連接儀器，在隨機光盤中找到USB210驅動，點擊USB210_Setup.exe文件（如圖15）2.2 安裝過程中會彈出通過windows徽標測試的窗口，點擊“仍然繼續”即可。

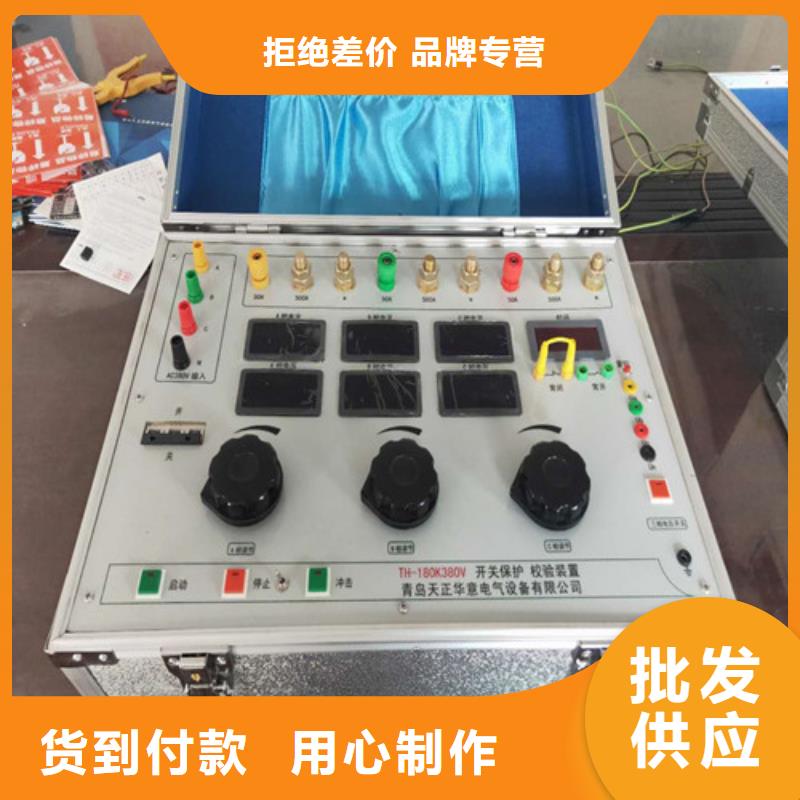

臨汾熱繼電器測試儀適用范圍 1、適用于各類型的低壓電動機保護器、熱繼電器測試。 2、測試電動機保護器在運行狀態下是否進行有效地保護。 3、適用于試驗室對低壓電動機保護裝置的試驗。 4、適用于生產電動機保護器廠家進行產品質量校驗、出廠試驗調試。 5、適用于各高校及科研機構的研發、試驗、教學本測試儀是公司收集全國各地用戶反饋信息及多年的實踐經驗研制而成的新一代測試儀器，主要用于對各種熱繼電器及電動機保護裝置進行整定、校驗。由于它設計合理，操作方便，輸出功率大，被廣泛用于電力系統、鐵路、石化、冶金和礦山等企業的電氣試驗現場。臨汾熱繼電器測試儀主要功能可長時間輸出0～50A或0～500A電流 可定制10000A可同步測試熱繼電器、熱電偶、電動機保護器的動作時間可同時串接若干只校驗，提高工作效率二、主要技術指標電源輸入：AC 380/220V 50Hz 三相四線額定功率： 1＊1KVA 3只儀表等級：0.5級輸出電流：3×50A或3×500A（電流0----10000A可定制）外形尺寸：520＊360＊270mm重量：30kg

<臨汾>天正華意電氣設備有限公司 密度繼電器校驗儀2023實時更新(今日/批復)

臨汾熱繼電器測試儀試驗中儀器測試值是相對壓力值嗎？如何測試壓力值密度繼電器？答：本校驗儀測試的壓力值為相對壓力值，當被校驗的密度繼電器其報警值、閉鎖值及壓力指示值用壓力值表示時，應把壓力值（MPa）減去0.1MPa轉化為相對壓力值。例如ABB公司的LTBl45D型SF6斷路器(110KV)，其密度繼電器報警值和閉鎖值用壓力值表示，分別為0.45±0.01MPa和0.43±0.01MPa，則對應的報警值和閉鎖值的相對壓力值分別為0.35±0.01MPa和0.33±0.01MPa。8.5、儀器如何充電？如何延長電池使用壽命？答：1、儀器內置充電器、充電指示燈及過充保護，通過220VAC±10％，儀器充足后，充電指示燈熄滅，一般電池充足后可連續5小時以上；2、電池是化學物品，長時間存放時，要求充足電，電池使用完后請及時充電，否則極易造成電池使用壽命大大縮短。8.6、允許誤差大小和溫度有關系嗎？答：允許偏差受溫度影響，因為密度繼電器一般為波紋管式壓力類儀表，其精度（或誤差）與環境溫度有關。計算公式（國標JB1226-99，JB1227-99）如下：

<臨汾>天正華意電氣設備有限公司 密度繼電器校驗儀2023實時更新(今日/批復)

臨汾熱繼電器測試儀如果有問題，系統會顯示“器件故障”，此時用戶應檢查線路和氣路的連接是否正確。測試完成后，可以存儲和打印測試結果。點擊“退出”后系統退出測試主界面。在系統主界面旋轉飛梭使光標選擇“壓力值修正系數”，如圖６所示，此時可以進入壓力值修正界面，以修正系統的檢測誤差。由于壓力修正值在出廠時已經校好，用戶不必再修正，以免影響系統的檢測精度。智能型SF6密度繼電器校驗儀密度繼電器校驗系統壓力值修正常溫壓力表校驗 20度壓力表校驗歷史數據游覽系統時鐘調整＊＊年＊＊月＊＊日圖６在系統主界面旋轉飛梭使光標選擇“歷史數據查閱”，如圖７所示，可以瀏覽原來的測試結果。智能型SF6密度繼電器校驗儀密度繼電器校驗系統壓力值修正常溫壓力表校驗 20度壓力表校驗歷史數據游覽系統時鐘調整＊＊年＊＊月＊＊日圖７點擊“確定”后進入的界面如圖８所示。密度繼電器校驗數據退出圖８點擊“密度繼電器校驗數據”后可以看到歷史數據，如圖９所示。＊＊年＊＊月＊＊日報警回復值報警值翻頁 打印外存 退出點擊外存后顯示如圖11上傳 U盤 返回如需上傳測試數據請用SUB接口線連接好計算器（已安裝上傳軟件的計算機且已打開上傳界面），點擊上傳后與計算器找到相應的通訊口即可上傳數據，具體操作詳見“配套工具軟件使用說明”如需用U盤拷貝數據，請將U盤插上儀器面板上拷貝U口同時點擊U入盤即可拷貝數據到所插U盤上，存儲的文件名默認為“SF6”加“存儲數據的序號”（例如，組數據存儲到U盤的文件名為SF61）如圖12上傳 U盤 返回在上圖中點擊確認，儀器顯示如下界面：如果數據成功保存到U盤，界面顯示如下：如果數據未成功保存到U盤，界面顯示如下：在主截面上點擊“系統時鐘修正”，如圖10所示，可以進入系統時鐘修正界面，如圖13所示。

臨汾熱繼電器測試儀試驗中儀器測試值是相對壓力值嗎？如何測試壓力值密度繼電器？答：本校驗儀測試的壓力值為相對壓力值，當被校驗的密度繼電器其報警值、閉鎖值及壓力指示值用壓力值表示時，應把壓力值（MPa）減去0.1MPa轉化為相對壓力值。例如ABB公司的LTBl45D型SF6斷路器(110KV)，其密度繼電器報警值和閉鎖值用壓力值表示，分別為0.45±0.01MPa和0.43±0.01MPa，則對應的報警值和閉鎖值的相對壓力值分別為0.35±0.01MPa和0.33±0.01MPa。8.5、儀器如何充電？如何延長電池使用壽命？答：1、儀器內置充電器、充電指示燈及過充保護，通過220VAC±10％，儀器充足后，充電指示燈熄滅，一般電池充足后可連續5小時以上；2、電池是化學物品，長時間存放時，要求充足電，電池使用完后請及時充電，否則極易造成電池使用壽命大大縮短。8.6、允許誤差大小和溫度有關系嗎？答：允許偏差受溫度影響，因為密度繼電器一般為波紋管式壓力類儀表，其精度（或誤差）與環境溫度有關。計算公式（國標JB1226-99，JB1227-99）如下：

<臨汾>天正華意電氣設備有限公司 密度繼電器校驗儀2023實時更新(今日/批復)

臨汾熱繼電器測試儀設定檢測次數:確定選擇溫度模式:系統34.1選擇信號模式:單信號確定退出圖４在該界面中，首先設置“檢測次數”，有１、２、３三種選擇。該選項用于設置充放氣的循環次數。接下來的“選擇溫度模式”菜單用于選擇系統采集溫度的方式，有“系統”和“手動”兩個選項。“系統”是指由系統自帶的傳感器感測環境溫度；“手動”是指由用戶用紅外測試密度繼電器的內部溫度，然后手動輸入。溫度設置完成后進入“選擇信號模式”菜單。該菜單有三個選項，分別是“單信號”，“單閉鎖”和“雙閉鎖”。下面分別對三個選項進行詳細說明。單信號：選擇單信號時，只能有一個測試信號接入儀器，單報警、單閉鎖１和單閉鎖２任選其一，由物理連接決定，系統自動識別。單閉鎖：選擇單閉鎖時，系統有兩個測試信號接入儀器，其中必須有單報警，而單閉鎖１和單閉鎖２任選其一，此時系統同時測試兩個信號。雙閉鎖：選擇雙閉鎖時，三個信號必須同時接入系統，此時系統同時測試三個信號。設置完該界面的所有選項后進入主測試界面，如圖５所示。＊＊年＊＊月＊＊日報警回復值報警值Pt 0.000Pt 0.000Pz。 0.000Pz。 0.000閉鎖回復值 閉鎖值1Pt 0.000Pt 0.000Pz。 0.000Pz。 0.000閉鎖回復值2 閉鎖值2Pt 0.000Pt 0.000Pz。 0.000Pz。 0.000準備完畢… 開始存儲打印退出圖５外界氣路均準備好以后，點擊“開始”，系統會按前面設定的檢測方式自動完成全部檢測。

<臨汾>天正華意電氣設備有限公司 密度繼電器校驗儀2023實時更新(今日/批復)
<臨汾>天正華意電氣設備有限公司 密度繼電器校驗儀2023實時更新(今日/批復)

臨汾熱繼電器測試儀從實際運行情況看，對現場運行中的SF6密度繼電器、壓力表進行定期校驗也是非常必要的。?進行SF6密度繼電器校驗基本原理密閉容器中的氣體壓力隨溫度的變化而變化，通常把20℃時的SF6的相對壓力值作為標準值。在現場校驗時，一定環境溫度下測量到的SF6壓力值均要換算到其對應20℃時的等效壓力值，從而判斷密度繼電器的性能。閉鎖回復值校驗：在環境溫度下，當SF6密度繼電器為零壓力時，給SF6密度繼電器一定的速度緩慢充氣，當SF6密度繼電器的閉鎖繼電器動作時，記錄當前的環境溫度下的壓力值，并換算成20℃時的等效壓力值，這個20℃時的等效壓力值就是SF6密度繼電器的閉鎖回復值。報警回復校驗值：繼續給SF6密度繼電器以一定的速度緩慢充氣，當密度繼電器的報警繼電器動作時，記錄當前的環境溫度下的壓力值，并換算成20℃時的等效壓力值，這個20℃時的等效壓力值就是SF6密度繼電器的報警回復值。報警值校驗：在環境溫度下，當SF6密度繼電器內壓力大于報警回復值時，以一定的速度緩慢放氣，當SF6密度繼電器的報警繼電器動作時，記錄當前環境溫度下的壓力值，并換算成20℃時的等效壓力值，這個20度時的等效壓力值就是SF6密度繼電器的報警值。閉鎖值校驗：繼續給SF6密度繼電器以一定的速度緩慢放氣，當SF6密度繼電器的閉鎖繼電器動作時，記錄當前的環境溫度下的壓力值，并換算成20℃時的等效壓力值，這個20℃時的等效壓力值就是SF6密度繼電器的閉鎖值。

臨汾熱繼電器測試儀檢漏繼電器校驗儀是青島天正華意電氣設備有限公司根據中華人民共和國電力，煤炭工業部制定的《煤礦井下低壓檢漏保護裝置檢修細則》及《煤礦規程》要求，綜合煤礦井下供電系統的實際情況研制而成的；它適用于井下中性點不直接接地的1140V及以下動力、照明、信號電網中的各類檢漏保護裝置的檢漏試驗，是各種礦井電力工作人員的得力助手；使用前請您仔細閱讀下列說明，以便使該儀器更好的為您服務！二、主要特點1、僅適用于井下中性點不直接接地的1140V及以下動力、照明、信號電網中的各類檢漏保護裝置的檢漏試驗。2、可對JY82、JL82等各種常見檢漏繼電器進行試驗。3、可對檢漏保護是否可靠動作進行試驗。4、可對網路切斷電阻值進行校驗整定。5、可對JL82型檢漏繼電器動作電阻值進行整定。6、可對檢漏繼電器閉鎖保護進行試驗。7、內置數字毫秒計可對各種檢漏繼電器動作時間進行測定。8、內置大屏幕電阻表可直接對試驗電阻進行檢測。9、內置充電電池、一次充電可使用半年以上。10、鋁合金機箱，美觀大方

<臨汾>天正華意電氣設備有限公司 密度繼電器校驗儀2023實時更新(今日/批復)
密度繼電器校驗儀2023實時更新(今日/批復) <臨汾>天正華意電氣設備有限公司

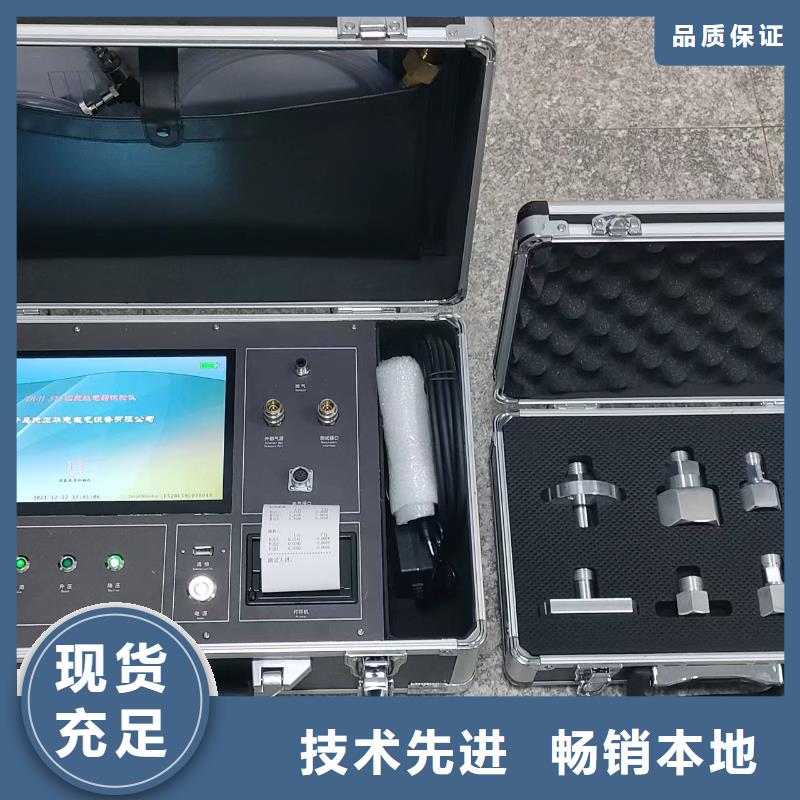

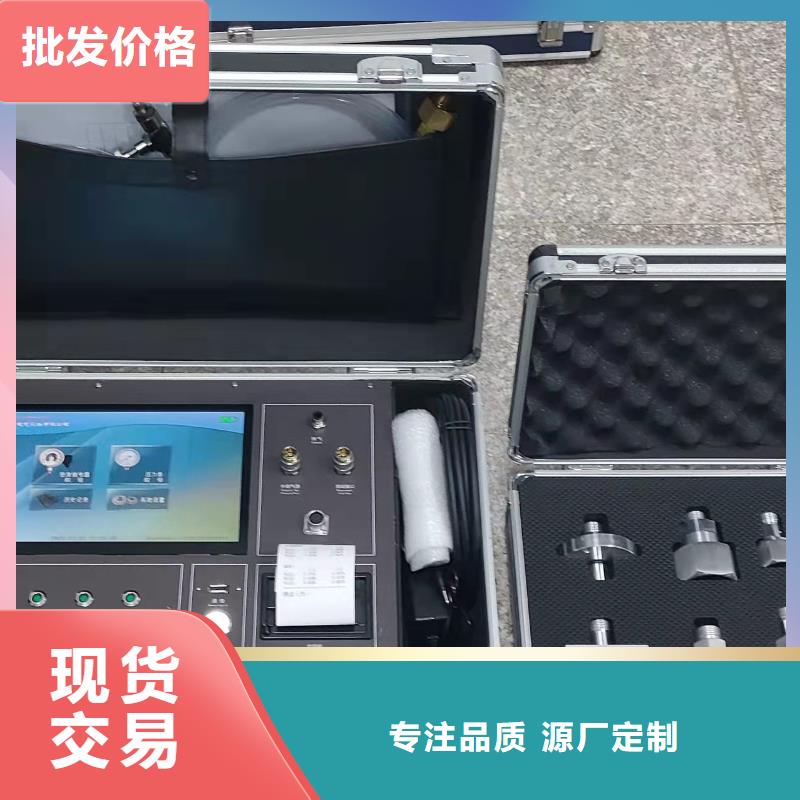

臨汾熱繼電器測試儀儀器能對指針式和電子式密度繼電器進行全自動校驗。?儀器采用320＊240大屏幕液晶顯示，漢字操作界面，使用簡單方便。?測量時儀器同時顯示當前壓力、對應20時的壓力、環境溫度。解決了SF6密度繼電器現場校驗的難題。?儀器可存儲100組測量數據并保存不丟失，使每一次測量都有追朔。?儀器可以在任意環境溫度下對常溫壓力表和密度表進行校驗。?儀器內部具有時鐘功能，可隨時對時鐘進行修正。?儀器具有自校功能。儀器長時間使用后可對儀器進行校驗修正，以確保儀器的校驗精度。?儀器采用高精度壓力傳感器和世界先進的磁流體技術產品。?儀器配有多種開關過度接頭，多數開關可以實現不用拆卸進行校驗?采用高容量內置電池，屏幕顯示電池電量，拓展了儀器的使用空間，方便了現場校驗。結構緊湊，體積小，重量輕，便于攜帶。?機電一體化程度高，技術先進、性能可靠。?配有微型打印機，隨時打印測試結果。5.操作方法5.1接線5.1.1關閉SF6電氣設備本體與密度繼電器之間的閥門，確認密度繼電器控制電源已經斷開，保證密度繼電器在無外接電源狀態下方可進行校驗。（注：如果設備本體與密度繼電器之間沒有閥門，應將密度繼電器折下來再校驗）5.1.2用測量管道和相應的轉換接頭將密度繼電器和儀器的繼電器接口相連接。

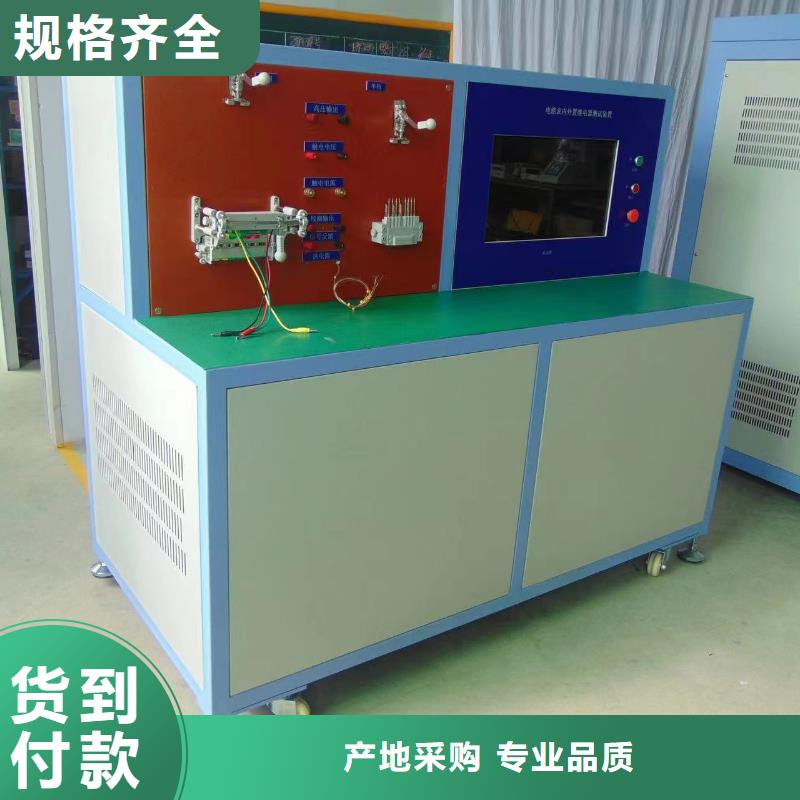

臨汾熱繼電器測試儀我公司在測試盒加裝有接點狀態指示燈，可方便用戶進行手動調節維修接點齊度和測試壓力。二、系統構成：1.繼電器綜合測試臺主機 1臺2.繼電器測試座 1套3.測試盒 1套4.控制電腦（主機、液晶顯示器） 1套5.測試臺外形尺寸 1200×800×1430（mm）三、使用環境：1.電源供電電壓：單相交流50HZ±2HZ 220V±10％功耗斷開連接，將計算機與儀器斷開連接，如圖33所示。圖33 全自動SF6密度繼電器校驗儀（斷開連接）（9）斷開連接后，列表清空，狀態欄對應圖標變成紅色，狀態欄提示顯示為“連接已斷開！”。 如圖34所示。圖34 全自動SF6密度繼電器校驗儀（連接已斷開）（10）USB驅動程序安裝說明打開文件夾中的“USB驅動程序“文件夾，打開后找到”“文件。雙擊安裝USB驅動，運行界面如圖35所示，點擊下一步完成USB驅動程序安裝，安裝完成后需重插USB數據線。圖35USB驅動程序安裝注意：如果您通過以上方式無法正常安裝”USB驅動程序”，那么請您在連接上“USB數據線“之后，通過Windows彈出的硬件向導中，查找“USB驅動程序”文件夾目錄，如圖36。圖36 USB驅動程序文件夾目錄選擇對應您當前的操作系統文件夾中的硬件驅動，點擊確定即可。九、注意事項1.現場校驗SF6氣體密度繼電器時，斷開與密度繼電器相連的電源，以免損壞校驗儀。2.去現場前帶上工具箱，先檢查工具箱內小氣瓶的氮氣氣體貯量，帶上所有開關用的過渡接頭及工具。3.端子排上對應的報警信號線、閉鎖信號線要從端子排上斷開，以防其二次回路和其中信號線構成回路，影響測試。4.被校驗的密度繼電器不能平躺放置要立放，否則會造成校驗不準確。5.密度繼電器在校驗的過程中不能有太大的振動。6.使用氣瓶時可按以下提示進行操作。

<臨汾>天正華意電氣設備有限公司 密度繼電器校驗儀2023實時更新(今日/批復)

臨汾熱繼電器測試儀三相熱繼電器測試儀又稱馬達保護器校驗儀在電力系統的運行和維護工作中，根據電力行業對電動機保護及饋線保護自動裝置檢查條例的規定，電動機保護器在投入運行后的每年都要進行全部的檢驗，以及在一定的周期內進行檢驗，因此電動機保護器的檢驗是一項長期的較為繁重的工作。為了便于電動機保護器測試工作有效方便的進行，我公司經過長期的試驗，針對電動機保護器的性能特征，專業化的設計了TH-RJ型熱繼電器校驗儀。該裝置主要用于對電動機保護器和電流型電動機保護器、熱繼電器、熱電偶的校驗。而事實上，該儀器在大量實驗基礎上證實，它不僅能對所有的電流型電機保護器進行測試較驗，而且還可以對所有的過流自動化保護裝置進行相應的、有效的檢驗和測試。本儀器在設計上采用了先進的單片機控制技術，從而使該儀器在使用時操作簡單方便。整個測試過程中性能可靠穩定、讀數直觀快捷，而高精度傳感器的應用，則有效的保證了測試數據的準確性。

<臨汾>天正華意電氣設備有限公司
密度繼電器校驗儀2023實時更新(今日/批復) <臨汾>天正華意電氣設備有限公司

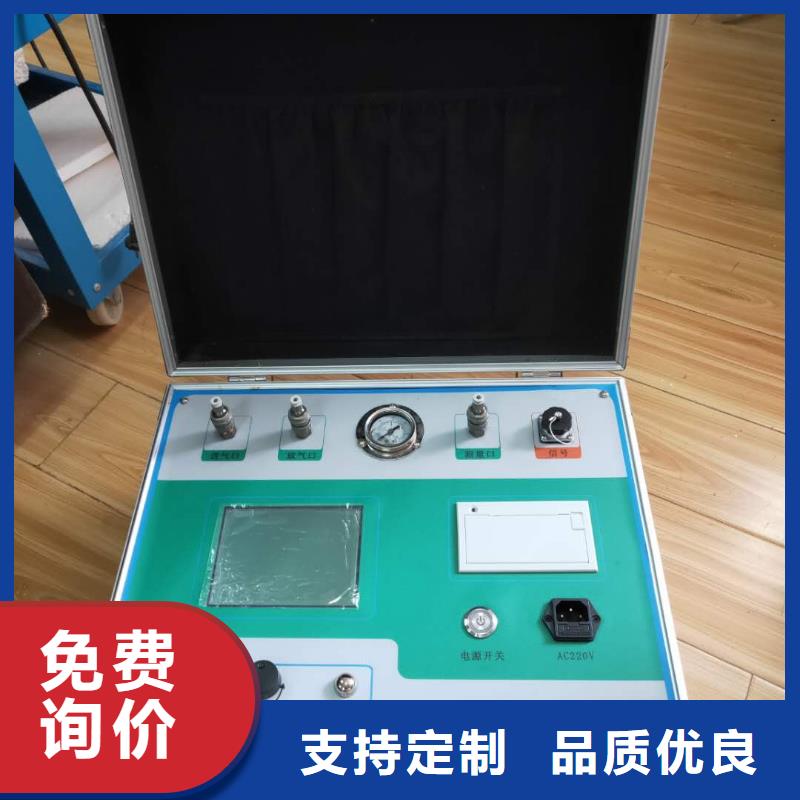

臨汾熱繼電器測試儀使 用 方 法 一：現場前準備工作：檢查試驗用氣罐有無試驗用氣源（氮氣或SF6氣體），如無試驗用氣源無或氣壓不足（氣壓不能小于0.8MPa）需做好充氣工作（建議用戶到專業充氣點充好氣源，且氣壓不能大于2.0MPa），如無當地無專業充氣點用戶也可用我公司配備的充氣桿與氣源對接自行充氣，如下圖（圖1）所示：圖（一）二：現場準備工作：1．. 到現場后斷開與密度繼電器相連的電源，以免損壞校驗儀，同時拆下與密度繼電器相連管頭，接上相應的測量接頭（與共用接頭連接好，共用接頭尾端有活插頭方便測量管連接），測量接頭及共用接頭示意圖(圖2)：圖（二）2.根據測試目標，把報警導線和閉鎖導線分別與密度繼電器的相應的信號插座對接好測試一個信號時（單報警、單閉鎖１或者單閉鎖２三者其中之一）應只接相應的測試信號，并在操作界面上選擇“單信號”，系統會自動識別；3.把配備的信號測試線另一頭與儀器面板上的信號口相連接。4.使用配備的連接氣管將氣瓶與儀器面板上的進氣口相連接（如圖3所示）5.使用配備的連接氣管與過渡接頭將密度繼電器與儀器面板上的測量口相連接（如圖4所示），使用配備的放氣管與儀器面板上的放氣口相連接，另一端與專用回收器皿連接。連接公用接頭及密度繼電器連接進氣口圖（三）測量管圖（四）進氣管6.如果需要執行的是壓力表校驗操作，則需要將待校驗的壓力表與儀器面板上的測量口相連接；如果需要執行的是系統壓力值修正操作，則需要將經過計量校準的高精度壓力表與儀器面板上的測量口相連接。7.打開儀器電源。8.打開氣瓶上的閥門。

臨汾熱繼電器測試儀從實際運行情況看，對現場運行中的SF6密度繼電器、壓力表進行定期校驗也是非常必要的。?進行SF6密度繼電器校驗基本原理密閉容器中的氣體壓力隨溫度的變化而變化，通常把20℃時的SF6的相對壓力值作為標準值。在現場校驗時，一定環境溫度下測量到的SF6壓力值均要換算到其對應20℃時的等效壓力值，從而判斷密度繼電器的性能。閉鎖回復值校驗：在環境溫度下，當SF6密度繼電器為零壓力時，給SF6密度繼電器一定的速度緩慢充氣，當SF6密度繼電器的閉鎖繼電器動作時，記錄當前的環境溫度下的壓力值，并換算成20℃時的等效壓力值，這個20℃時的等效壓力值就是SF6密度繼電器的閉鎖回復值。報警回復校驗值：繼續給SF6密度繼電器以一定的速度緩慢充氣，當密度繼電器的報警繼電器動作時，記錄當前的環境溫度下的壓力值，并換算成20℃時的等效壓力值，這個20℃時的等效壓力值就是SF6密度繼電器的報警回復值。報警值校驗：在環境溫度下，當SF6密度繼電器內壓力大于報警回復值時，以一定的速度緩慢放氣，當SF6密度繼電器的報警繼電器動作時，記錄當前環境溫度下的壓力值，并換算成20℃時的等效壓力值，這個20度時的等效壓力值就是SF6密度繼電器的報警值。閉鎖值校驗：繼續給SF6密度繼電器以一定的速度緩慢放氣，當SF6密度繼電器的閉鎖繼電器動作時，記錄當前的環境溫度下的壓力值，并換算成20℃時的等效壓力值，這個20℃時的等效壓力值就是SF6密度繼電器的閉鎖值。
