風電 基礎灌漿料一、產品特點：1、超高抗壓強度，高達MPa120以上2、優良的抗疲勞性、自流平、不收縮3、高流態、不泌水、防銹蝕4、易施工、可注入到復雜區域或常規灌漿方法難以進入的區域二、產品性能指標GB/T50448-2015《水泥基灌漿材料應用技術規范》產品型號CGM-80CGM-90CGM-100CGM-110流動性初始值30min保留值≥340≥310≥340≥310≥340≥310≥290≥260豎向膨脹率（%）3h 0.1~3.524h與3h的膨脹值之差 0.02~0.5抗壓強度（MPa）1d3d28≥30≥40≥80≥30≥40≥90≥30≥50≥100≥30≥50≥110抗彎強度≥10≥10≥16≥16對鋼筋有無銹蝕作用無三、適用范圍1、風力渦輪機裝置的灌漿料，即使用預應力技術安裝的裝置，例如陸上風力發電的基礎安裝灌漿2、需要的抗疲勞性能的裝置3、錨固風力發電機塔架螺栓四、應用技術規范1、施工準備1）施工現場質量管理應有相應的施工技術標準、健全的質量管理體系、施工質量控制和質量檢驗制度。灌漿前應有施工組織設計或施工技術方案，并經審查批準。2）灌漿施工前應準備攪拌機具、灌漿設備、模板及養護物品。3）模板支護除應符合現行標準《混凝土結構工程施工質量驗收規范GB50204中的有關規定外，尚應符合下列規定：4） 二次灌漿時，模板與設備底座四周的水平距離宜控制在100mm左右；模板頂部標高應不低于設備底座上表面50mm；5） 混凝土結構改造加固時，模板支護應留有足夠的灌漿孔及排氣孔，灌漿孔的孔徑不小于50mm，間距不超過1000mm，灌漿孔與排氣孔應高于孔洞點50mm。2、拌合1）水泥基灌漿材料拌合時，應按照產品要求的用水量加水。2） 水泥基灌漿材料宜采用機械拌合。拌合時宜先加入2/3的水拌合約3分鐘，然后加入剩余水量拌合直至均勻。若生產廠家對產品有具體拌合要求，應按其要求進行拌合。3） 拌合地點宜靠近灌漿地點。3、 地腳螺栓錨固灌漿1)錨固地腳螺栓施工工藝應符合附錄B的要求。2)地腳螺栓成孔時，螺栓孔的水平偏差不得大于5mm，垂直度偏差不得大于5°。螺栓孔壁應粗糙，應將孔內清理干凈，不得有浮灰、油污等雜質，灌漿前用水浸泡8~12h，孔內積水。當環境溫度低于5℃時應采取措施預熱，溫度保持在10℃以上。3)灌漿前應地腳螺栓表面的油污和鐵銹。4)將拌合好的水泥基灌漿材料灌入螺栓孔內，可根據需要調整螺栓的位置。灌漿過程中嚴禁振搗，可適當插搗，灌漿結束后不得再次調整螺栓。5)孔內灌漿層上表面宜低于基礎混凝土表面50mm左右。4、 二次灌漿1）二次灌漿應根據工程實際情況，選用合適的灌漿方法。工藝流程應符合附錄C的要求。2）灌漿前，應將與灌漿材料接觸的設備底板和混凝土基礎表面清理干凈，不得有松動的碎石、浮漿、浮灰、油污、蠟質等。灌漿前24h，基礎混凝土表面應充分潤濕，灌漿前1h，積水。3）二次灌漿時，應從一側進行灌漿，直至從另一側溢出為止，不得從相對兩側同時進行灌漿。灌漿開始后，必須連續進行，并盡可能縮短灌漿時間。4）軌道基礎或灌漿距離較長時，視實際工程情況可分段施工。5）在灌漿過程中嚴禁振搗，必要時可采用灌漿助推器(圖7.4.5)沿漿體流動方向的底部推動灌漿材料，嚴禁從灌漿層的中、上部推動。設備基礎灌漿完畢后，宜在灌漿后3～6h沿底板邊緣向外切45°斜角（圖7.4.6）。5、 混凝土結構改造和加固灌漿1） 水泥基灌漿材料接觸的混凝土表面應充分鑿毛。2）混凝土結構缺陷修補，應剔除酥松的混凝土并露出鋼筋，將修補區域邊緣切成垂直形狀，深度不小于20mm。3） 灌漿前應所有的碎石、粉塵或其他雜物，并濕潤基層混凝土表面。4） 將拌合均勻的灌漿材料灌入模板中并適當敲擊模板。5） 灌漿層厚度大于150mm時，應采取相關措施，防止產生溫度裂縫。6、 后張預應力混凝土結構孔道灌漿1）后張預應力混凝土結構孔道灌漿方法應符合表7.6.1的規定：表7.6.1 灌漿工藝的選擇環境類別一、二三四、五灌漿工藝可采用壓力法灌漿或真空壓漿法灌漿宜采用壓力法灌漿或真空壓漿法灌漿應采用真空壓漿法灌漿2） 正式灌漿前宜選擇有代表性的孔道進行灌漿試驗。3） 灌漿工藝應符合現行有關標準的要求；灌漿過程中，不得在水泥基灌漿材料中摻入其他外加劑、摻合料。7、 冬期施工1） 日平均溫度低于5℃時應按冬期施工并符合下列要求：2） 灌漿前應采取措施預熱基礎表面，使其溫度保持在10℃以上，并積水；3）應采用不超過65℃的溫水拌合水泥基灌漿材料，漿體的入模溫度在10℃以上；4）受凍前，水泥基灌漿材料的抗壓強度不得低于5MPa。8、 高溫氣候環境施工1） 灌漿部位溫度大于35℃，應按高溫氣候環境施工并符合下列要求：2） 灌漿前24h采取措施，防止灌漿部位受到陽光直射或其它熱輻射；3） 采取適當降溫措施，與水泥基灌漿材料接觸的混凝土基礎和設備底板的溫度應不大于35℃；4)漿體的入模溫度應不大于30℃；5)灌漿后應及時采取保濕養護措施。9、 常溫養護1）灌漿時，日平均溫度不應低于5℃，灌漿完畢后裸露部分應及時噴灑養護劑或覆蓋塑料薄膜，加蓋濕草袋保持濕潤。采用塑料薄膜覆蓋時，水泥基灌漿材料的裸露表面應覆蓋嚴密，保持塑料薄膜內有凝結水。灌漿料表面不便澆水時，可噴灑養護劑。2）應保持灌漿材料處于濕潤狀態，養護時間不得少于7天。3）當采用快凝快硬型水泥基灌漿材料時，養護措施應根據產品要求的方法執行。10、 冬期施工養護1）冬期施工，工程對強度增長無特殊要求時，灌漿完畢后裸露部分應及時覆蓋塑料薄膜并加蓋保溫材料。起始養護溫度不應低于5℃。在負溫條件養護時不得澆水。2）拆模后水泥基灌漿材料表面溫度與環境溫度之差大于20℃時，應采用保溫材料覆蓋養護。3）如環境溫度低于水泥基灌漿材料要求的施工溫度或需要加快強度增長時，可采用人工加熱養護方式；養護措施應符合現行標準《建筑工程冬期施工規程》JGJ104的有關規定

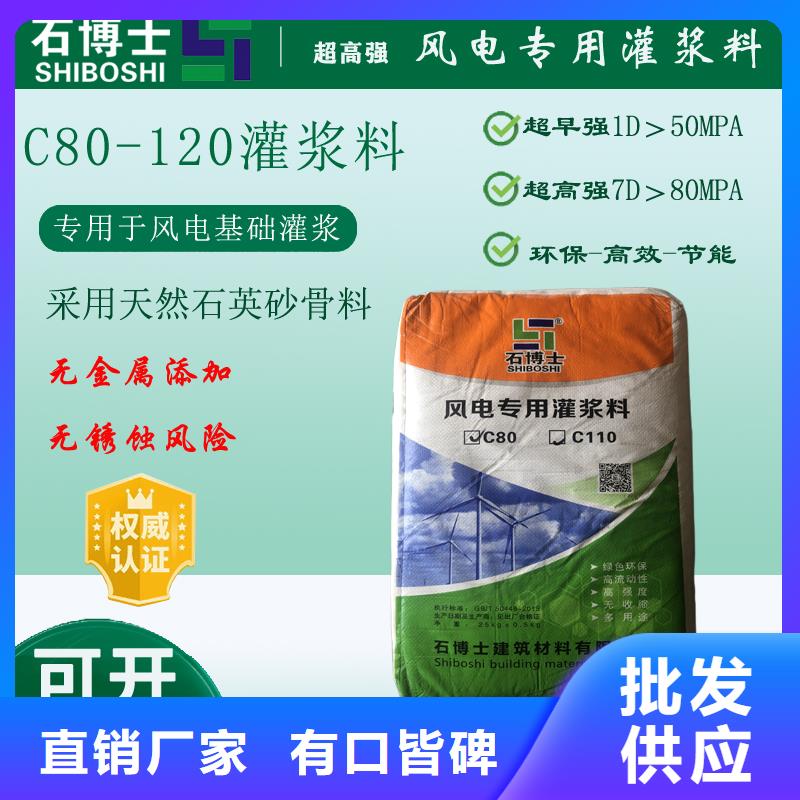

CGM風電專用灌漿料主要應用于陸上風力發電機組的超高強度水泥基灌漿，是一種無收縮水泥基灌漿，與水混合后，產生具有高早期強度和終強度的均勺、可流動和可泵遜的灌漿村料，該產品具沒高耐疲勞性。佳膠凝襯料堆積模型和應用水泥納米技術指產的灌漿材料具有卓越技術性能、卓越的流變性能和獨特的延長施工時間。
產品特點 Product characteristics
適用范圍 Scope of application
超高抗壓強度：超過EN206高等級，
例如C100/115級。 風力渦輪機裝置的灌漿，即使用預應力技術安裝的裝用于特殊硬化性能的超高模星。 置，
例如，陸上風力發電機的基礎安裝灌漿。3.優良的抗疲艻性。 2.需要卓越的抗疲勞性能的設備。
4.早期強度快速發展，可迅速投入使用并拆除臨時支撐。
3.在非常苛刻的條件下進行灌漿，例如溫度低至-10℃。
5.在20℃下24小時，≥50MPa。
4.錨固風力發電機塔架螺栓
6.高流態、不泌水、防銹蝕，確保終的物理性能—致并防止堵塞灌漿泵。 5.對強度、模赑、延展性有髙墅求的25m至3m的空
7.可長距離、高度泵送 隙填充。
8.可泵入或注入到復雜區域或常規灌漿方法難以進入的區域，
自性能指標 performance indexGB5048-2015《水泥基灌漿材料應用技術規范》
產品型號 CGM-80 CGM-90 CGM-100 CGM-110流動度
初始值 ≥290mm ≥340mm ≥290mm
30min保留值 300mm ≥260mm ≥310mm ≥260mm豎向膨脹率(%) 0.1-3.5
24h與3h的膨脹值之差 0.02-0.5
1d ≥40 ≥30 ≥50
抗壓強度(MPa) ≥80
2 8d ≥80 ≥90 ≥100 110
抗彎強度
對鋼筋有無銹蝕作用 無
抗凍等級 ≥F150
○施工工藝 Construction process1.按錨栓基礎圖要求安裝錨板的預埋件。 8.水泥基灌漿材料接觸的混凝士表面應充分鑿毛。灌漿前，應將韓2.將下錨板支撐螺栓與對應的預埋件焊接牢固，焊腳髙度≤ 漿材料接觸的設備底板和混凝土基礎表皕淸理干凈，不得有松動的6mm,調節支撐螺栓，使下錨板達到圖紙設計標高，且下錨板的 碎石、浮漿、浮灰、油污、蠟質等。灌漿前24h基礎滉凝土表面應水平度≤3mm,下錯板與基礎中心同心度≤5.0mm。 充分潤濕，灌漿前1h,積水。
3.混凝土澆筑完成后，要求上錨板頂面在一個水平面內，其誤差不 9.二次灌漿時，應從一側進行灌漿，直到從另側溢出為止，不得超過2mm,廠家有特殊要求時按廠家要求執行，并盡星減小安裝誤 從相對兩側同時進行灌漿。灌漿開始后，必須連續進行，并盡可能
縮短灌漿時間。
4.錨栓穿入下錨板后，下錨板下方應全部墊上墊片，同時將下方的 10.灌漿料達到設計強度后表面涂普通級環氧煤瀝青，干膜厚度不螺母擰緊到300Nm,不得遺漏。下錨板下方局部墊層澆餼前應進 小于30oum。按《埋地鋼質管道環氧煤瀝青防腐層技術標準行隱蔽工程驗收，經監理驗收外露絲扣不應少于2扣，簽證。確認合 SY0447-2014)》執行。
格(螺母無貴屬且擰緊)后方可澆筑。 11.基礎混凝土強度達到后可進行吊裝施工，錨栓張拉到?jīng)]5.上下錨板同心度應≡3mm。 計預拉力926kN,超張拉系數1.15,錨栓驗收合格后風機方可調6.在混凝十澆筑過程中應主要保護栓組合件，應用塑料布或雨布 試發電。
把上錨板及錨栓上部全部包好，以免在澆筑混凝土是上錨板和錨栓
被污染或損壞
7.主體混凝土澆筑完成3天后可灌漿施工，二次灌漿要求無收 ○包裝貯存 Packaging and storage縮、無泌水、自流平、性、防腐(銹)蝕性。灌漿料厚度允許 牛皮紙袋包裝，25kg袋。 偏差±5mm,應連續施工。灌漿料的施工、養護應按《水泥基灌漿

材料應用支術規范GBT504482015》執行。 需貯存于干燥通風的室內，包裝袋密閉注意防潮、防凍
