日照絕緣油介電強度試驗儀 正在等待主機控制第五行為日歷時鐘顯示，如要修改時鐘，可將光標移到欲修改的數據處，用上下鍵調整數據到期望值后按確認鍵即可。3、油樣測定頁：90．0組 認第二組 確認第三組 確認當油樣溫度達到設定溫度后，儀器自動進入“油樣測定”頁，該頁首先顯示“組”“第二組“第三組”提示，此時儀器等待鍵盤輸入指令，如開始做組，只要將光標移到“組”項，按“確認”鍵，儀器會自動打印結果，屏幕上也會顯示油樣結果數據，每做完一個結果都會提示正在放電，需要放電完了（正在放電的字樣消失），才可做下一次試驗。七、儀器操作1、打開外包裝箱，小心拆除填充泡沫，避免磕碰、損傷箱內儀器。按裝箱單核對箱內配備件，并將其妥善存放。將儀器從箱內取出，放在試驗臺上，并泡沫屑等雜物。試驗臺電源要配備帶地線的220V交流電源插座，必須保證電源接地良好。2、電極杯的清洗極為重要，因為絕緣液體對極小污染的影響都極為敏感。拆開電極杯，先用溶劑汽油清洗各部件，再用洗滌劑洗滌，取出后用自來水沖洗至中性，用蒸鎦水洗滌2-3次。將清洗好的電極杯部件，置于105-110℃干燥箱中干燥3小時，然后取出（應戴干凈布手套）在干燥器中冷卻到室溫。

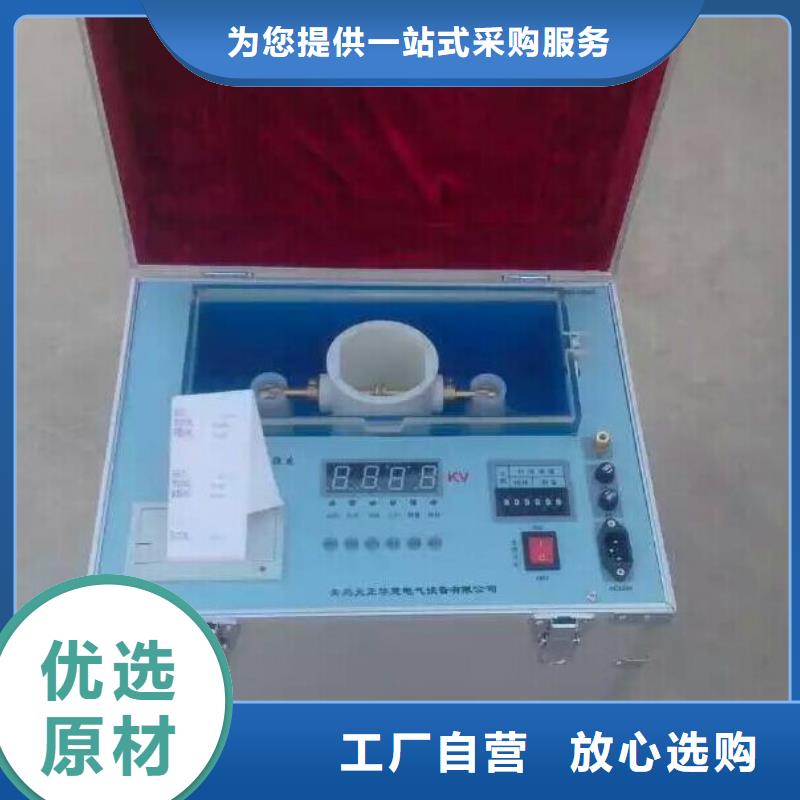

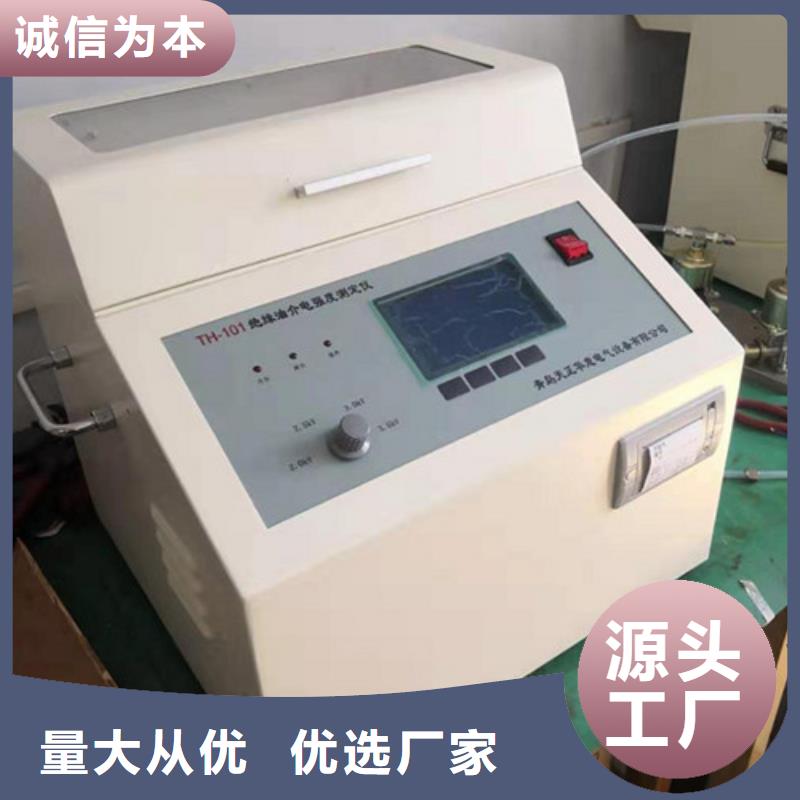

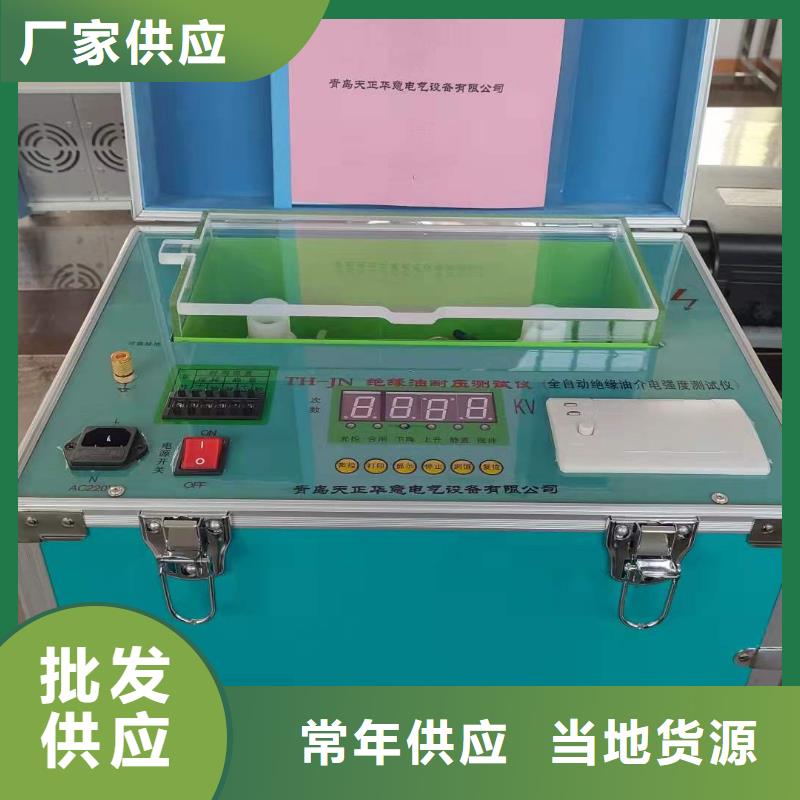

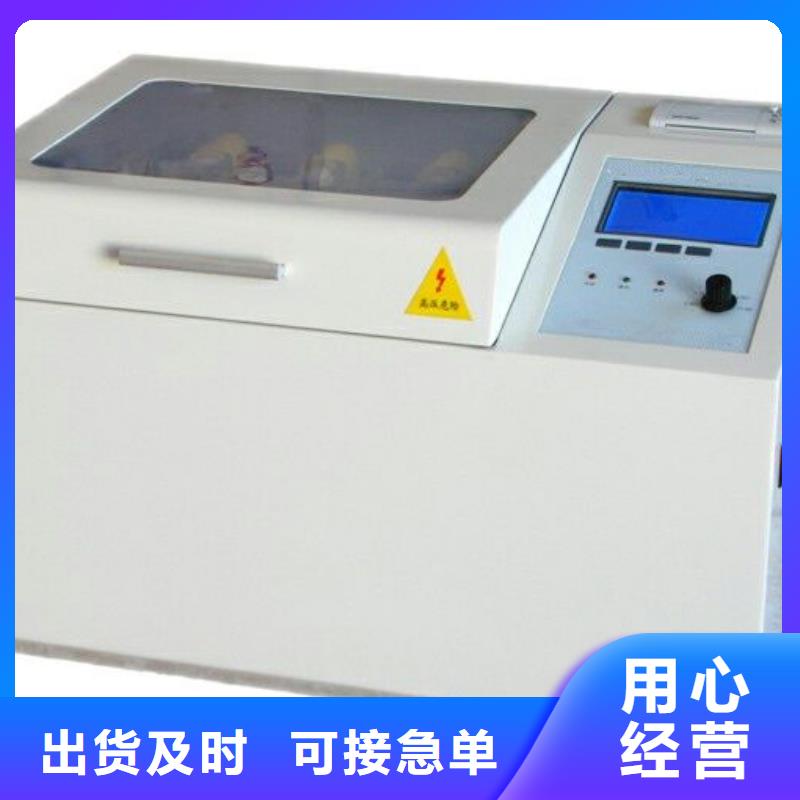

日照絕緣油介電強度試驗儀概 述全自動絕緣油介電強度測試儀是我公司科研技術人員，依據標準GB507-86及行標DL-474·4-92DL/T596-1996的有關規定，發揮自身優勢，經過多次現場試驗和長期不懈努力，精心研制開發的高準確度、全數字化工業儀器。該機操作簡便，造型美觀大方。由于采用了全自動數字化微機控制，所以測量精度高、抗干擾能力強、可靠。 二、儀器特點1. 儀器采用大容量單片機控制，工作穩定可靠；2. 儀器內設寬范圍看門狗電路杜絕了死機現象；3. 多種操作選擇，儀器程序設有GB1986、GB2002兩種標準方法和自定義操作，能適應不同用戶的多種選擇；4. 儀器油杯采用特種玻璃一次澆鑄成型，杜絕了漏油等干擾現象的發生；5. 儀器獨特的高壓端采樣設計讓測試值直接進入A/D轉換器，避免了在模擬電路中造成的誤差，使測量結果更加準確；6. 儀器內部具有過流、過壓、短路等保護等功能，并且具有極強的抗干擾能力，電磁兼容性好；7. 便攜式結構，易于移動，戶內外使用均很方便。三、技術指標1. 升壓器容量 1.5 kVA2. 升壓速度 2.0 kV/s，2.5 kV/s，3.0 kV/s，3.5 kV/s 四檔任選3. 輸出電壓 0～100kV4. 電源畸變率 ＜1％5. 顯示方式 大屏幕液晶漢字顯示6. 電極間隙 標準2.5 mm7. 外形尺寸 409 mm×393 mm×388 mm8. 儀器重量 29 kg；四、使用條件 1. 環境溫度 0～40℃2. 相對濕度 ≤85％3. 工作電源 AC 220V ± 10％4. 電源頻率 50 ± 5 Hz5. 功率消耗 ＜200 W

日照絕緣油介電強度試驗儀尊敬的用戶：感謝您選擇了六油杯全自動絕緣油介電強度測試儀！為方便您盡早盡快地熟練操作本儀器，我們特隨機配備了內容詳實的操作手冊，從中您可以獲取有關產品介紹、使用方法、儀器性能以及注意事項等諸多方面的信息。在次使用儀器之前，請務必仔細閱讀本操作手冊，并按本手冊對儀器進行操作和維護，這會有助于您更好的使用該產品，并且可以延長該儀器的使用壽命。 在編寫本手冊時，雖然我們本著科學和嚴謹?shù)膽B(tài)度進行了工作，并認為本手冊中所提供的信息是正確和可靠的。然而，智者千慮必有一失，本手冊也難免會有錯誤和疏漏之處。如果您發現了手冊中的錯誤，請務必于百忙之中抽時間，盡快設法告知我們，并煩請監督我們迅速改正錯誤！本公司全體職員將不勝感激！本公司保留對儀器使用功能進行改進的權力，如發現儀器在使用過程中其功能與操作手冊介紹的不一致，請以儀器的實際功能為準。我們希望本儀器能使您的工作變得輕松、愉快，愿您在繁忙的工作之中體會到辦公自動化的輕松而美好的感覺！當您對本公司儀器感到滿意時，請向您的朋友！當您對本儀器有寶貴意見和建議時，請您一定要與我們聯系，本公司定竭盡全力給您一個滿意的答復。再次感謝您對我公司的支持！ 一、概 述絕緣油介電強度測試儀是我公司科研技術人員，依據標準GB507-86及行標DL-474·4-92DL/T596-1996的有關規定，發揮自身優勢，經過多次現場試驗和長期不懈努力，精心研制開發的高準確度、全數字化工業儀器。該機操作簡便，造型美觀大方。由于采用了全自動數字化微機控制，所以測量精度高、抗干擾能力強、可靠。

日照絕緣油介電強度試驗儀生產廠家 青島天正華意電氣設備有限公司符合標準 DL421-91技術參數 該儀器按GB/T5654絕緣油體積電阻率儀DL421.91《絕緣油體積電阻率測定法》的電力行業標準為依據，根據有源電橋的原理研制成功的一種新型電阻率測定專用儀器。具有結構簡單、線性度好、靈敏度高、測試結果穩定、操作等優點，其性能遠高于通常的電壓電流法。儀器由參數測量系統、油杯制冷、油杯加熱控溫系統兩部分組成，具有自動計時、液晶顯示功能。該儀器除測量絕緣油體積電阻率外，還可以用于測量抗燃油電阻率。 測試電壓：500V ．DC 測試范圍： 10 7 ～ 10 13 Ω·cm 重 復 性： ＞1012 Ω·cm ≯25％ ，＜10 12 Ω·cm ≯15％ 加熱功率： 100W控溫范圍： 10℃～100℃ 控溫精度： ±0.5℃ 測量誤差： ≤±10％ 測試電極杯： 4個 （其中3個高溫測試杯，1個低溫測試杯）環境溫度：0～40℃相對濕度：≤85％供電電壓： AC220V±10％ 50Hz±1Hz產品圖片

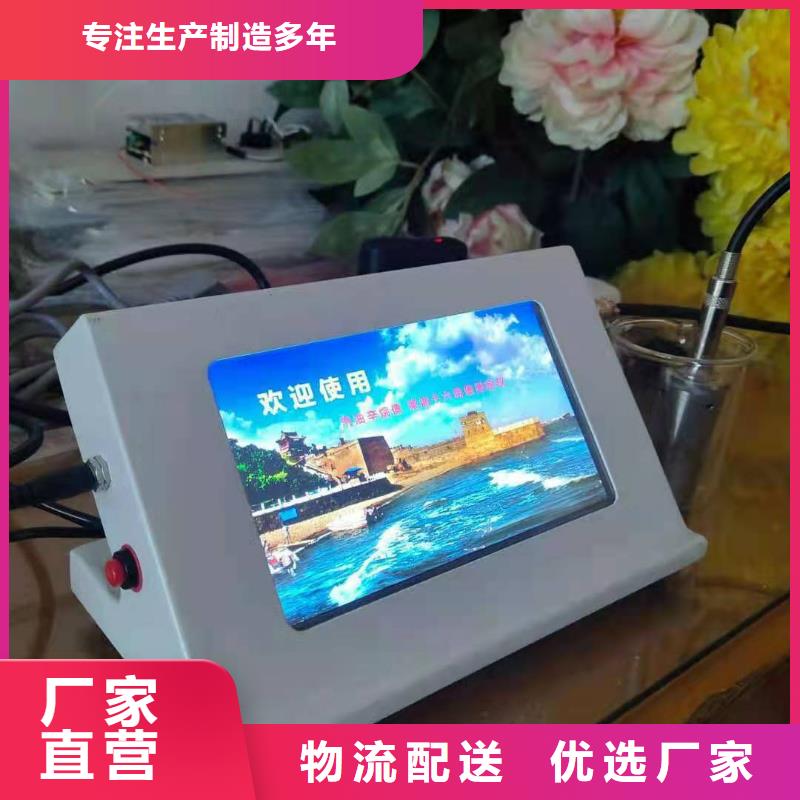

日照絕緣油介電強度試驗儀本儀表TH-08型主要用于測量汽油、煤油、柴油等輕質石油產品的電導率。TH-08B型同上可測量汽油航空煤油，柴油，電導率，還可測量壓縮機油、潤滑油的電導率。通過測量電導率參數可定性快速了解油料的靜電性、電絕緣性、純凈性或其它物理性能。TH-08C型用于酒精丙酮，電導率較高的無腐蝕性涂料.油料.本儀表是參照美國標準ASTMD4308—89《含有抗靜電添加劑航空燃油電導率測定方法》、國際標準：ISO6297《油品電導率測定法》；按照 標準：GB6950-2001《輕質油品靜止電導率》；GB/T6539-1997《航空燃料與餾分燃油電導率測定法》，GB13348-1992《液體石油產品靜電規程》等要求而設計制造。可適合飛機場、煉油廠的油庫、加油站、油料化驗室現場環境使用。

日照絕緣油介電強度試驗儀機箱及面板部件說明1. 液晶屏 顯示日期、時間、操作參數、測試結果、操作菜單提示等相關信息；2. 功能鍵選擇設置操作參數；3. 打印機打印測試結果；4. 切換開關 選擇不同升壓速率；5. 指示燈 燈亮時表示相關操作步驟正在進行中；6. 油杯箱蓋 打開后放入或取出油杯，關閉后方可進行測試；7. 溫濕傳感器 測量攝氏溫度和相對濕度，并轉換為數字信號加以顯示；8. 地線柱 可靠的地線連接柱；9. 電源插座于開關 良好插接AC220V 50Hz電源線；10.按壓開關 按壓此處打開或閉合箱蓋11. 高壓標志 提示高壓危險的三角標志。六、操作步驟圖解1. 插接電源線，打開電源開關，液晶屏顯示開機頁面（圖1）圖1. 開機頁面2. 在圖1頁面下，按 設置 鍵進入下一級頁面（圖2）；圖2. 選擇子頁面3. 在圖2頁面下，按 選擇 鍵移動光標√ 至 GB1986處，按 確認 鍵即可進入國標1986設置子頁面（圖3）。圖3. GB1986子頁面在圖3頁面下，按 ＋ 或 - 鍵設置 停升電壓 ，其默認值是80 kV，可選范圍10 kV～80 kV（檔位增量10 kV）。選擇好后按 確認 鍵返回開機頁面，按 開始 鍵進行測試。如果沒有可靠接地，儀器會顯示 請接地！并發出報警聲。這時應該關掉電源，接好地線后再重新進行操作；注：圖3頁面選擇 鍵是為多杯位選擇預留的！4. 在圖2頁面下，按 選擇 鍵移動光標√ 至GB2002處，按 確認 鍵即可進入國標2002設置子頁面（圖4）。圖4. GB2002子頁面在圖4頁面下，按 ＋ 或 - 鍵設置 停升電壓 ，其默認值是80 kV，可選范圍10 kV～80 kV（檔位增量10 kV）。選擇好后按 確認 鍵返回開機頁面，按 開始 鍵進行測試。

日照絕緣油介電強度試驗儀注意事項1、面板為液晶顯示器，不能用硬物磕碰，否則會造成顯示器的性損壞。2、儀器試驗時會產生高壓，上電前必需使儀器可靠接地，接地不良會引起危險或造成數據不穩定。3、“測試”和“正在放電”過程中不允許換插頭或關機。4、裝油杯和注油樣時要十分仔細，保證無污染，確認無誤后再開始試驗，否則影響測定精度。5、溫度微調前，應保證實際溫度與顯示溫度的誤差是在控溫穩定15分鐘后情況下，作出調整。6、如有誤操作，可按“復位”鍵，重新開始操作。7、電源必須做好良好接地。本系列絕緣油介電強度測試儀是我公司全體科研技術人員，依據標準GB507-1986及行標DL-474·4-92DL/T596-1996的有關規定，發揮自身優勢，經過多次現場試驗和長期不懈努力，精心研制開發的高準確度、全數字化工業儀器。為滿足不同用戶的需求，該系列儀器可分為單杯三杯及多杯等型號。儀器操作簡便，造型美觀大方。由于采用了全自動數字化微機控制，所以測量精度高、抗干擾能力強、可靠。

日照絕緣油介電強度試驗儀例如分壓器濾定點一和二的設定分別為0V-＞0kv，10v-＞10kv如圖8所示，此時高壓輸出為49.9kv時，儀器測量的低壓臂矢量合成電壓為29.77V，分壓器B高壓為24.95kv，低壓臂測量電壓為30.3V，則記錄完成后應在濾定點1欄填寫0-＞0，第二欄填寫2.977-＞49.9，濾定點二欄填寫0-＞0，第二欄填寫3.03-＞24.95，填寫以后如圖9所示，完成通道濾定后，儀器顯示的電壓值為接入該分壓器的實測高壓值。通道率定項目在出廠時已經被固化，如果需要更換分壓器請與供應商聯系進行再次率定3.4 數據保存與讀取試驗完成后儀器會提示用戶是否保存當前的試驗數據，點擊軟件主界面的保存按鈕，則當前的試驗數據會被保存至計算機，保存的文件名稱格式為“××年××月××日××時××分××秒 絕緣油檢測試驗”，只有在“查看數據”，“查看結果”，“查看歷史數據”和“查看歷史結果”狀態時才可以保存數據。點擊軟件主界面的讀取按鈕會出文件選擇對話框，選擇要讀取的歷史試驗文件，則儀器進入查看歷史數據或結果的狀態，所保存的試驗曲線，結果和當時的試驗環境都會被重現。讀取歷史數據界面也可以刪除存儲器中所存儲的歷史試驗文件。3.5 生成試驗報告圖10 試驗結果展示界面試驗完成后，試驗結果以圖10的方式展示，在結果查看器中選擇生成報告類型，然后點擊生成報告則在儀器中會自動生成WORD格式的試驗報告，試驗報告的名字與保存的試驗文件名字相同，生成試驗的試驗報告格式如圖11所示。WORD格式的試驗報告默認保存路徑是“D:\\workdata\\word\\”，儀器運行時計算機的D盤必須要有”D:\\workdata”文件夾，該文件夾下保存了儀器的運行參數。

日照絕緣油介電強度試驗儀例如分壓器濾定點一和二的設定分別為0V-＞0kv，10v-＞10kv如圖8所示，此時高壓輸出為49.9kv時，儀器測量的低壓臂矢量合成電壓為29.77V，分壓器B高壓為24.95kv，低壓臂測量電壓為30.3V，則記錄完成后應在濾定點1欄填寫0-＞0，第二欄填寫2.977-＞49.9，濾定點二欄填寫0-＞0，第二欄填寫3.03-＞24.95，填寫以后如圖9所示，完成通道濾定后，儀器顯示的電壓值為接入該分壓器的實測高壓值。通道率定項目在出廠時已經被固化，如果需要更換分壓器請與供應商聯系進行再次率定3.4 數據保存與讀取試驗完成后儀器會提示用戶是否保存當前的試驗數據，點擊軟件主界面的保存按鈕，則當前的試驗數據會被保存至計算機，保存的文件名稱格式為“××年××月××日××時××分××秒 絕緣油檢測試驗”，只有在“查看數據”，“查看結果”，“查看歷史數據”和“查看歷史結果”狀態時才可以保存數據。點擊軟件主界面的讀取按鈕會出文件選擇對話框，選擇要讀取的歷史試驗文件，則儀器進入查看歷史數據或結果的狀態，所保存的試驗曲線，結果和當時的試驗環境都會被重現。讀取歷史數據界面也可以刪除存儲器中所存儲的歷史試驗文件。3.5 生成試驗報告圖10 試驗結果展示界面試驗完成后，試驗結果以圖10的方式展示，在結果查看器中選擇生成報告類型，然后點擊生成報告則在儀器中會自動生成WORD格式的試驗報告，試驗報告的名字與保存的試驗文件名字相同，生成試驗的試驗報告格式如圖11所示。WORD格式的試驗報告默認保存路徑是“D:\\workdata\\word\\”，儀器運行時計算機的D盤必須要有”D:\\workdata”文件夾，該文件夾下保存了儀器的運行參數。
