秦皇島電纜故障探測儀低壓脈沖法測試電纜長度（全長）1）接線：先將雙夾測試線接至（預定位儀后側板）采樣端口，再將測試線的紅夾子夾在電纜的一個好相，黑夾子夾在電纜的另一個好相。2）與上述“低壓脈沖法測試電纜的斷線、短路故障距離”中的2）、3）、4）相同。3、波速測量儀器直接給出了4種常用電纜的平均波速，有時也會碰到需要測試未知波速的電纜，此時就要用到波速測量功能。波速的測試方法如下：1）選一條已知長度的電纜，是100米以上，越長測量結果越準確。2）接線：與“低壓脈沖法測試電纜長度”中的1）相同。3）開機：按下開關鍵，屏幕將顯示開機界面；點觸一下液晶屏進入測試界面。采樣方式調整為“速度測量”；按“全長”鍵將電纜類型顯示區調整為已知電纜的長度。4）與上述“低壓脈沖法測試電纜的斷線、短路故障距離”中的2）、3）、4）相同。距離顯示區顯示的就是該電纜的波速。4、沖擊閃絡法測試電纜的高阻故障距離1）分體式高壓電源接線： 首先，按要求完成高壓閃絡的接線；然后，用雙夾測試線將采樣盒與測距主機相連接，再把采樣盒放置于高壓電容器的接地線旁邊。如下圖示：２）、一體化高壓發生器接線圖：3）、開機：首先開啟沖擊閃絡并保證故障點放電充分；按下測距主機開關鍵，屏幕將顯示開機界面；點觸一下液晶屏進入測試界面。采樣方式選擇“高壓閃絡”。4）、采樣：點觸一次采樣鍵，此時采樣鍵變色儀器處于采樣等待中；故障點每放一次電，

<秦皇島>天正華意電氣設備有限公司

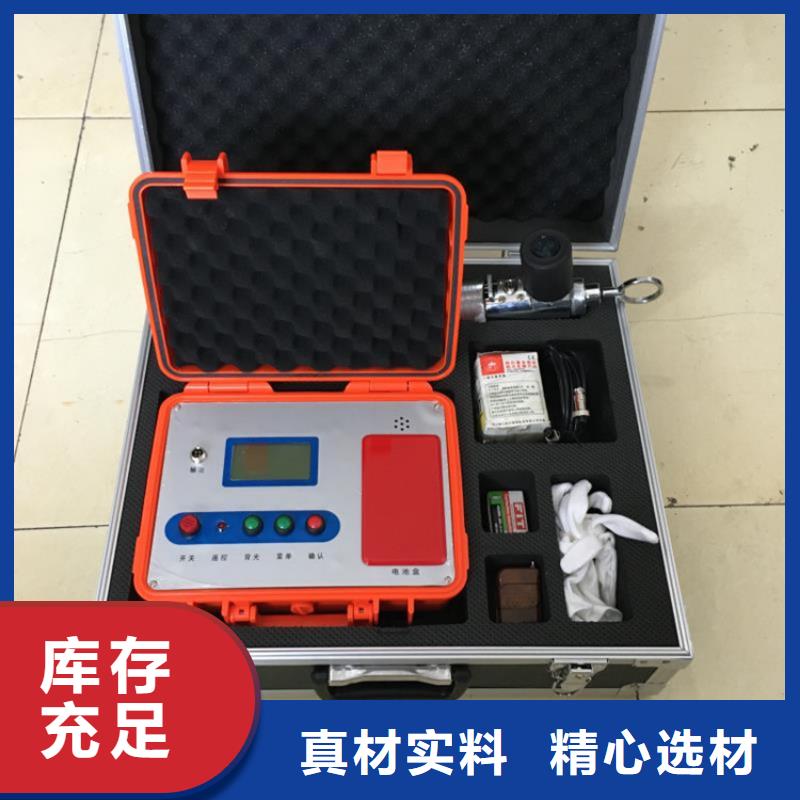

秦皇島電纜故障探測儀、內置65kHz電磁傳感器，可作電纜路徑和電纜埋設深度的探測。9、工作電源：內置可充電池供電，連續工作時長＞12小時。10、功耗：≤0.7W五、原理簡介1、本儀器由電磁波傳感器，聲波振動傳感器，數據處理器，LED距離顯示器及音頻放大器五大部分組成。2、在進行沖擊高壓放電定點時，電磁傳感器接收到由電纜輻射傳來的電磁波后，送至數據處理器，經放大整形處理，啟動內部的距離換算電路工作。當拾音傳感器接收到由地下傳來的故障點地震波后也送至數據處理器放大整形，產生計數中斷信號，讓距離顯示器顯示終處理結果 (故障距離數)。并凍結顯示數字，提供穩定觀察。第二次沖擊放電時重復上述過程并刷新上次顯示數據。由于電磁波傳播速度極快，遠高于地表聲波傳播速度，根據電磁波與聲波的傳播時間差，利用公式I＝TV (I：距離，單位米； T：時間差單位秒； V：聲波在地表層或電纜中的傳播速度，XXX米/秒)，由數據處理電路換算出故障距離來。3、音頻放大器可放大拾音傳感器拾取的微弱地震波信號，由耳機監聽其大小，配合顯示屏數據定點。如果地震波太弱，形不成計數中斷信號，距離顯示器將自動發出中斷信號使其滿亮顯示99.9米。六、儀器操作使用方法1、聲音通道設置：儀器出廠時默認為全通。故障點沖擊放電的聲音頻率，受聲波傳播介質和傳播距離的影響非常大。聲波傳播速度越快，距離聲源的距離越小，聲波的高頻衰減就越少。在實際現場中，堅硬覆土物（比如水泥、石板下）的聲波傳播速度快，聲波高頻成分多。而在沙灘或泥土的覆土物上，放電聲音的高頻成分被大大的衰減，聲波低頻成分居多。

秦皇島定制管道測漏儀 _廠家/供應
<秦皇島>天正華意電氣設備有限公司

秦皇島電纜故障探測儀可放心沿電纜路徑繼續測聽；第二種情況是沖擊閃絡時，耳機已能聽到足夠強的地震波聲，計數器不再顯示滿量程99.0米。而是顯示某一固定數值（有可能末尾兩位數有跳動），此固定數值重復顯示的機率相當高，此時操作者可以斷定，距離即為探頭到故障點的直線距離。當能確定故障距離后，下一步是沿電纜路徑，任意移動探頭一米左右，以判斷方向。如果讀數減小一米，證明移動方向正確。若讀數增加一米，說明遠離故障點。便可按屏顯距離直接移動探頭至故障點附近。此時，地震波強度加大，屏顯數明顯減小。只要在該處仔細緩慢地移動探頭，總會發現某點的讀數小。無論探頭往任何方向移動，讀數將會增大。那么該點恰好是電纜故障點的正上方。此刻的屏顯數即為該點的電纜埋設深度。而且此時用耳機監聽的話，會發現此點正是地震波的點。在實際的電纜故障定位現場，情況往往非常復雜。有以下幾點應注意：1、若現場環境噪聲很大（如車輛流量大的公路旁、走的人多的街道或在工地附近等）。閃絡沖擊放電時，除故障點傳來的振動波外，還有汽車引擎聲、喇叭聲、腳步聲、說話聲、機器轟鳴聲……。這些噪聲將嚴重地影響定點儀穩定性，使得讀數似乎雜亂無章。其實，還是有其規律性的，仔細觀察讀數便可發現，計數屏的讀數總有一個相對穩定的讀數，

秦皇島定制管道測漏儀 _廠家/供應 <秦皇島>天正華意電氣設備有限公司

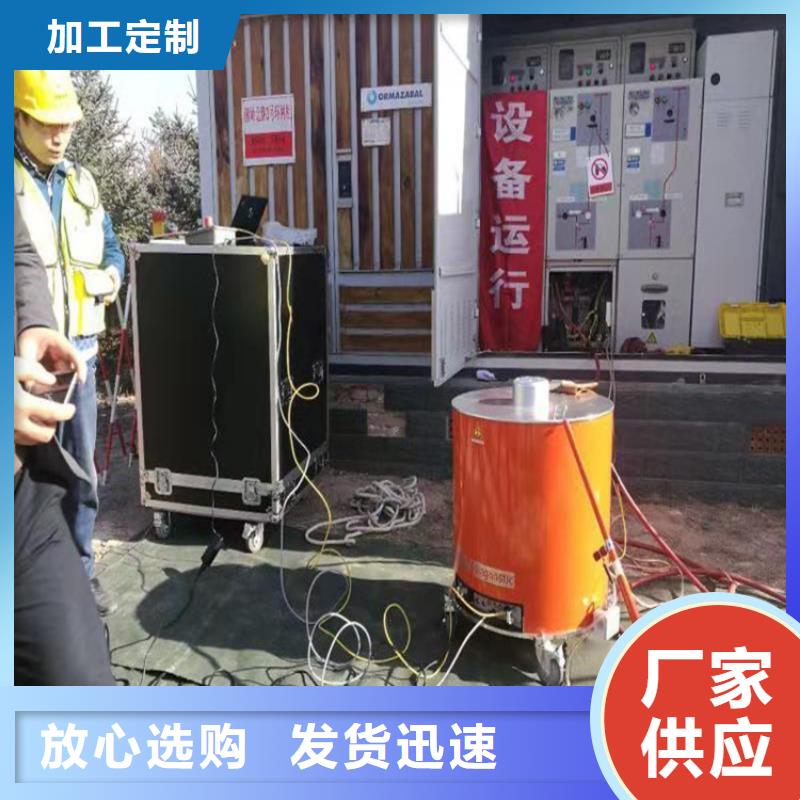

秦皇島電纜故障探測儀把本設備的電源線、高壓輸出線連接好（注意：接線時，未使用的相線與測試地一起接大地）。 再將設備的保護接地線接變電站的地網，確保接地良好。同時在測試地線上連接好放電棒。2.根據測試目的選擇接線方式，將高壓輸出接線鉗和故障電纜連接，具體接線方式請參見配套測距儀和定點儀的使用說明書。3.將調壓調整旋鈕旋到零位。接通AC220V電源線，打開電源開關，電源指示燈亮。4.根據電纜的故障性質選擇放電模式 電纜泄漏電流很小的閃絡性故障測距時選擇直流，其他故障測距時選擇單次，定點時選擇周期 。5.再次檢查接線和設備工作方式是否正確！6.將電壓調整旋鈕調至零位，零位指示燈點亮，按高壓合/分按鈕，高壓合指示燈點亮，表示高壓輸入電源已接通。7.根據電纜的耐壓水平，調節高壓調整旋鈕，使高壓指示達到規定的電壓。電壓調整旋鈕離開零位后，零位指示燈熄滅。8.選擇放電模式：一般單次放電方式是為電纜故障測距設置的，只有按一下單次放電按鈕才進行一次放電； 周期放電方式是為故障定點設置的，放電周期約為5秒。9.進行測距或定點時可根據放電時電壓指示變化大小判斷故障點是否擊穿。當設備對電纜進行一次高壓沖擊時，若高壓指示變化較大，說明故障點已經被擊穿；若高壓指示變化較小，說明故障點沒有擊穿。故障點沒有擊穿時，不能進行故障測距和故障定點，需要進一步調高輸出電壓。10.工作完畢后，按高壓合/分按鈕，高壓分指示燈亮，設備自動將內部的高壓儲能電容存儲的電荷放掉，之后再關閉電源開關，再用放電棒高對壓輸出端放電。強烈建議在關閉電源開關之前，將高壓調整按鈕恢復零位！11.放電完畢后，待高壓指示的指示為零，確保儀器不帶電后，拆除接線，將線纜等收入附件包，以便下次使用。第四章 維護和質保儀器若有質量問題，儀器主機及附件三年保修。 儀器若在保修期之內因為使用不當造成損壞；或超過保修期發生的產品質量問題，我公司負責維修，維修時只收取更換器件的成本費。超過上述期限，維修時只收取更換的器件成本費。本機沒有用戶可自行維修的部分，若出現問題，請不要試圖自行維修，以免擴大故障，甚至發生觸電危險，請立即與本公司聯系，以便維修。

<秦皇島>天正華意電氣設備有限公司 秦皇島定制管道測漏儀 _廠家/供應

秦皇島電纜故障探測儀 4、若故障電纜位于電纜溝的排架上，且是封閉性故障（即電纜外皮未破，沖擊放電時，故障點的閃絡僅在芯線與外皮之間，外面看不到火花）。沖擊放電時，在電纜本體上有長距離的較強振動，用聲測法和同步定點法都無法確定振動的位置。此時的常規定點儀將完全失效，而數顯同步定點儀便可發揮其特長了。只要將探頭放置在具有強烈振動電纜本體上，數顯屏將會在沖擊閃絡的同時記錄下探頭距故障點的距離，操作者便可很快根據距離指示數，將探頭放置在故障點附近，尋找數顯屏小讀數所對應的位置，此位置便是的故障點。注意，有時會出現沖閃時電纜全線都有微小振動的現象，各處強度幾乎一樣，只是接頭處可能聲音稍大些。這是對電纜進行沖擊放電時電纜出現的“電動機”效應，千萬不要被此聲音迷惑。故障點的振動聲很大，與全線“電動機”效應振動的微小振動聲音有明顯差別。可以不必理會此種微小振動，徑直去找明顯的較大的振動波（故障點發出的）。

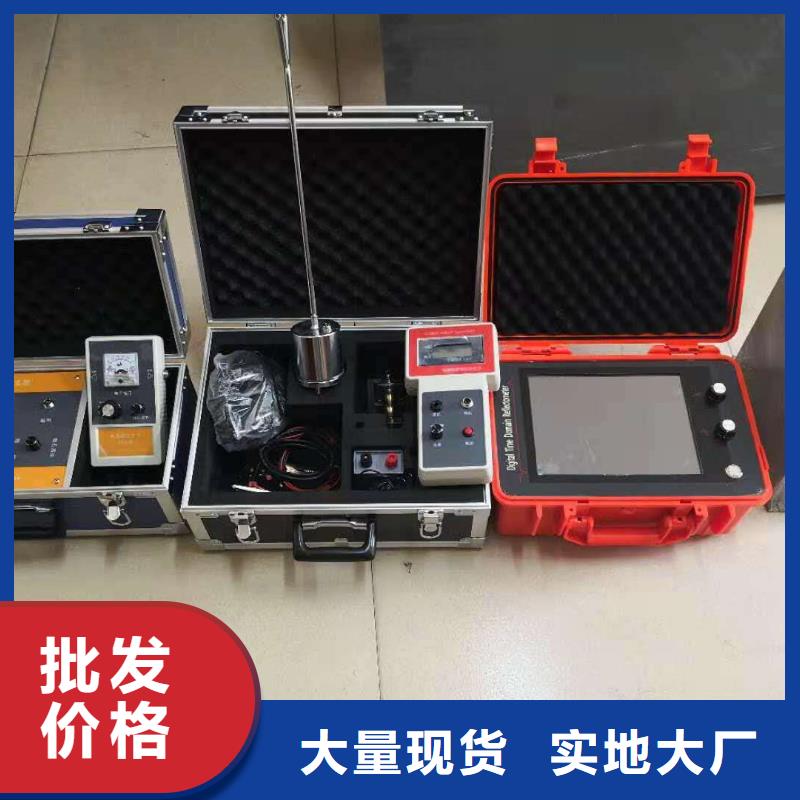

秦皇島電纜故障探測儀 我公司作為電力電纜測試領域中的領跑者，在產品開發研制中不斷追求完美、努力創新。電纜故障預定位測試主機是公司的又一杰作，技術達到國際先進水平，打破了國外公司在此領域的壟斷，電纜故障預定位測試主機采用了國際水平的技術，所有高阻故障波形均呈現為簡單的低壓脈沖波形，判斷故障距離輕松愉快。電纜故障預定位測試主機用于檢測各種動力電纜的高阻泄漏故障、閃絡性故障、低阻接地和斷路故障。二、儀器功能與特點：1．可測35KV以下等級所有電纜的高、低阻故障，適應面廣。2．具有方便用戶的軟件和全中文菜單。按鍵定義簡單明了。測量方法簡單快速。3．檢測故障成功率、測試精度及測試方便程度優于國內任何一種檢測設備。4．超大觸摸液晶屏作為顯示終端，儀器具有強大的數據處理能力和友好的顯示界面。5．具有極的采樣高壓保護措施。測試儀器在沖擊高壓環境中不會死機和損壞 6．無測試盲區。7．內置電源，可在無電源環境測試電纜的開路及低阻短路故障。三、主要性能指標：1．測試方法：低壓脈沖、高壓閃絡、速度測量。2．沖擊高壓：低于35KV電力電纜。3．數據采樣速率：80MHz、40 MHz、20MHz、10 MHz。4．測試距離：＞30Km。5．讀數分辨率：1m。6．系統測試精度：小于50cm。7．測試電纜脈寬設有：具有測試波形儲存功能：能將現場測試到的波形按規定順序方便地儲存于儀器內，供隨時調用觀察。可以儲存大量的現場測試波形。9．能將測得的故障點波形與好相的全長開路波形同時顯示在屏幕上進行同屏對比和疊加對比，可自動判斷故障距離。10．內置電源：充滿電后儀器可連續工作3小時以上，亦可外接交流電源工作。11．工作條件：溫度-10℃～＋45℃，相對濕度 90％。四、儀器的系統組成和工作原理：電纜故障測試儀系統的組成方框圖如圖一所示：電纜故障快測儀主要由高壓沖擊單元、和波形記錄分析儀（測試主機）兩部分組成。1、高壓脈沖發生器 高壓脈沖發生器是該套電纜故障預定位的能量提供部分，向外提供高壓高能的電壓脈沖。主要由升壓變壓器、高壓整流二極管、充電電容、放電球隙組成。2、波形記錄分析儀（測距主機）這個部分是整個儀器的大腦，負責向其他部件發送指令，協調各部件的工作，并向操作者提供人機對話的界面。它的主要功能是對測量脈沖進行高速的采樣和記錄，再對采集到的信號進行高速的運算分析。

<秦皇島>天正華意電氣設備有限公司 秦皇島定制管道測漏儀 _廠家/供應

秦皇島電纜故障探測儀 技術參數1.采樣方法：低壓脈沖法、沖擊閃絡法、速度測量法2.采樣速率：200 MHz、100 MHz、80 MHz、40 MHz、20MHz、10 MHz3.脈沖寬度：0.05μs、0.1μs、0.2μs、0.5μs、1μs、2μs、8μs4.波速設置：交聯乙烯、聚氯乙烯、油浸紙、不滴油和未知類型自設定5.沖擊高壓：35kV及以下6.測試距離：＜60km7.分 辨 率：1m8.測試精度：0.1m9.顯示方式：工業級10.4寸彩色觸摸液晶屏10.操作方式：觸摸屏操作、物理旋鈕操作11.分析設置：滾屏、縮放、保存、調出、波移等功能12.工作電源：內置電池供電13.連續工作：＞4h（亦可使用外接電源使用）14.儲存功能：具有數據存儲功能，可存儲大量現場波形及數據，并隨時調出使用15.波形分析：所有的高阻故障波形僅表現為低壓脈沖法的短路故障波形特征，便于分析卡位16.波形處理：能將測得的故障點波形與好相的全長開路波形同時顯示在屏幕上進行同屏對比和疊加對比，可自動判斷故障距離

<秦皇島>天正華意電氣設備有限公司

秦皇島電纜故障探測儀 技術參數1.采樣方法：低壓脈沖法、沖擊閃絡法、速度測量法2.采樣速率：200 MHz、100 MHz、80 MHz、40 MHz、20MHz、10 MHz3.脈沖寬度：0.05μs、0.1μs、0.2μs、0.5μs、1μs、2μs、8μs4.波速設置：交聯乙烯、聚氯乙烯、油浸紙、不滴油和未知類型自設定5.沖擊高壓：35kV及以下6.測試距離：＜60km7.分 辨 率：1m8.測試精度：0.1m9.顯示方式：工業級10.4寸彩色觸摸液晶屏10.操作方式：觸摸屏操作、物理旋鈕操作11.分析設置：滾屏、縮放、保存、調出、波移等功能12.工作電源：內置電池供電13.連續工作：＞4h（亦可使用外接電源使用）14.儲存功能：具有數據存儲功能，可存儲大量現場波形及數據，并隨時調出使用15.波形分析：所有的高阻故障波形僅表現為低壓脈沖法的短路故障波形特征，便于分析卡位16.波形處理：能將測得的故障點波形與好相的全長開路波形同時顯示在屏幕上進行同屏對比和疊加對比，可自動判斷故障距離

<秦皇島>天正華意電氣設備有限公司 秦皇島定制管道測漏儀 _廠家/供應

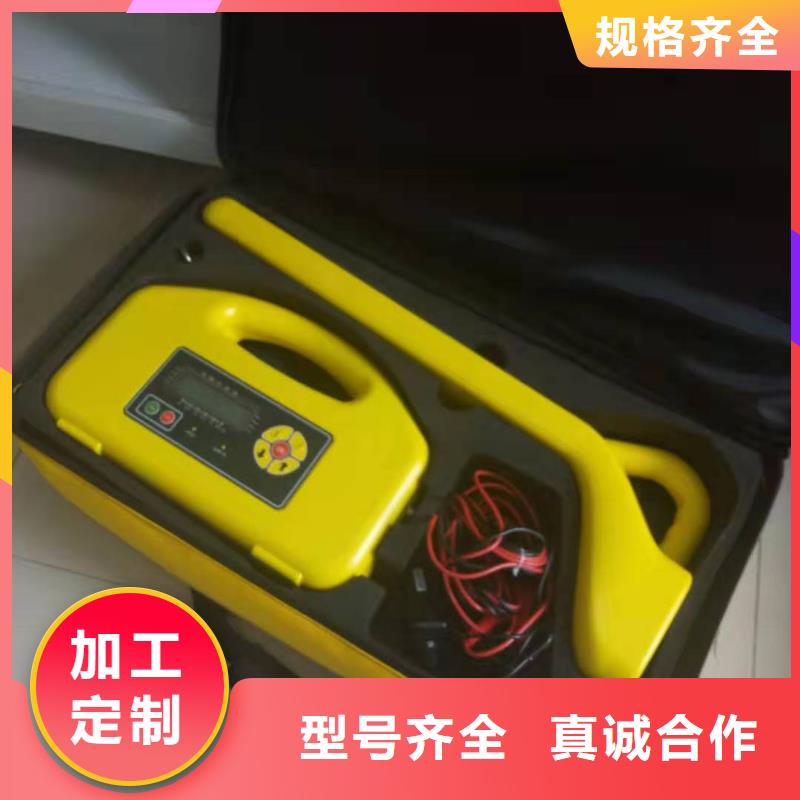

秦皇島電纜故障探測儀 實際應用。 調節路徑增益，使電磁波信號在10格左右，沿著電線方向走，如果偏離了電線，電磁波信號會減弱，那么就要往左或右移。2，每50厘米插入測一次信號強度，剛開始調節定點增益，使信號強度約為10，如果調不到10，就將定點增益調到。3，往前走，當信號變得很大時，信號強度在14左右，就說明接近故障點了，在2米范圍來回查，每次前進10厘米，直到找到信號強度弱（4左右），在叉子中心點，畫一條垂直于叉子的線，然后在此處前后1米范圍找信號強度弱點（4左右），那么該處就是故障點了，故障誤差不超過10厘米。水內冷發電機絕緣電阻測試儀專用于水內冷發電機的測量試驗，同時也可用于試驗室或現場做絕緣測試試驗。輸出電流大于20mA。輸出電壓5000V。內含高精度微電流測量系統、數字升壓系統。只需要用一條高壓線和一條信號線連接試品即可測量。測量自動進行，結果由大屏幕液晶顯示，并將結果進行存儲。注：此儀器要求水內冷發電機接地裝置必須解開，否則無法使用！一、主要特點1．采用32位微控制器控制，全中文操作界面，操作方便。2．自動計算吸收比和極化指數，并自動儲存15秒、1分鐘、2分鐘、10分鐘的每分鐘數據便于分析。3．輸出電流大，5000V下輸出大于20mA。4．高壓發生模塊采用全封閉技術，內部有保護電阻，可靠。5．抗干擾能力強，能滿足超高壓變電站現場操作。6．測試完畢自動放電，并實時監控放電過程。二、主要技術性能準確度： ±10％測量范圍： 0.1M～100GΩ試驗電壓： 5000V 短路電流： ＞20mA測量時間： 1分鐘～10分鐘（與測量方式有關）電 源： 180～270VAC 50Hz/60Hz±1％ (市電或發電機供電)工作環境： 溫度-10～40℃，相對濕度20～80％。三、操作部件功能1.線路 接線端“線路”為高壓輸出端，稱為線路端，由高壓電纜引至被測線端，例如接至電機繞組。2.匯水管 接線端接到發電機的匯水管上。3.機座 接線端接在發電機的機座上。

<秦皇島>天正華意電氣設備有限公司 秦皇島定制管道測漏儀 _廠家/供應

秦皇島電纜故障探測儀技術參數1.采樣方法：低壓脈沖法、沖擊閃絡法、速度測量法2.采樣速率：200 MHz、100 MHz、80 MHz、40 MHz、20MHz、10 MHz3.脈沖寬度：0.05μs、0.1μs、0.2μs、0.5μs、1μs、2μs、8μs4.波速設置：交聯乙烯、聚氯乙烯、油浸紙、不滴油和未知類型自設定5.沖擊高壓：35kV及以下6.測試距離：＜60km7.分 辨 率：1m8.測試精度：0.1m9.顯示方式：工業級10.4寸彩色觸摸液晶屏10.操作方式：觸摸屏操作、物理旋鈕操作11.分析設置：滾屏、縮放、保存、調出、波移等功能12.工作電源：內置電池供電13.連續工作：＞4h（亦可使用外接電源使用）14.儲存功能：具有數據存儲功能，可存儲大量現場波形及數據，并隨時調出使用15.波形分析：所有的高阻故障波形僅表現為低壓脈沖法的短路故障波形特征，便于分析卡位16.波形處理：能將測得的故障點波形與好相的全長開路波形同時顯示在屏幕上進行同屏對比和疊加對比，可自動判斷故障距離

<秦皇島>天正華意電氣設備有限公司 秦皇島定制管道測漏儀 _廠家/供應 <秦皇島>天正華意電氣設備有限公司

秦皇島電纜故障探測儀二、功能特點1.用于110kV及以下不同等級、不同截面、不同介質及各種材質的電力電纜的各類故障及電纜長度、波速，故障類型包括：開路、短路、低阻、高阻泄漏、高阻閃絡性故障。2.工業級10.4寸彩色觸摸液晶屏顯示，菜單式操作和文字提示實現人機互動。3.采用高集成工控機，計算機控制、軟件操作；提供7種測試脈沖，保證了測量精度，滿足了長電纜足夠遠、短電纜無盲區的測試要求。4.故障自動搜索，距離自動顯示，雙游標移動可到1米，波形可任意壓縮、擴展，同屏隨機顯示幾個更接近標準的波形供你準確比較分析，提高測試精度，減少誤差。5.內置存儲/調出功能，可方便將數據及波形保存或調出重新分析。6.內置電源供電，在無電源環境中均可長時間使用。7.體積小、重量輕、使用方便，檢測故障成功率和測試精度高。8.在任何環境下性能穩定，不死機，信號采集高壓保護措施。三、技術參數1.采樣方法：低壓脈沖法、沖擊閃絡法、速度測量法2.電纜長度：50m、300m、1km、2km、5km、10km、30km、60km3.波速設置：交聯乙烯、聚氯乙烯、油浸紙、不滴油和未知類型自設定4.沖擊高壓：35kV及以下5.測試距離：＜60km6.分 辨 率：1m7.測試精度：1m8.顯示方式：工業級10.4寸彩色觸摸液晶屏9.操作方式：觸摸屏操作、物理旋鈕操作10.分析設置：滾屏、縮放、保存、調出、波移等功能

---
