大興安嶺手持式光數字測試儀 模式三：Goose發布-Goose訂閱2.12 測試配置測試配置主要用來定義電流電壓、狀態序列、Goose發布等保護功能測試模塊需要用到的SV/GS控制塊。新增 F1添加新的SV/GS報文控制塊；修改 F2編輯選中SV/GS報文控制塊的屬性參數；刪除 F3刪除選中SV/GS報文控制塊；通道映射 F4用于定義SV報文控制塊的數據集，包括通道映射、變比設置、品質設置等；光口轉發 F5用于控制光口數據進行鏡像、轉發、回環；下載 F6保存并下載設置的報文控制塊參數定義并使其生效；測試配置有任何變動，您都必須點“下載”否則不會生效。控制塊使能OK鍵不勾選——不發送或接受該組報文；勾選——發送或接收該組報文2.12.1 添加報文控制塊提供三種添加方式：從解析的SCD文件中添加；從報文分析模塊偵聽到的報文控制塊添加；手動添加。手動添加/修改9-2 SV報文AppID：0x0000-0xFFFFVLANID:0-4095優先級：0-7配置版本號：0-255ASDU個數：0-20采樣點數：24-256點/周波同步方式：軟件強制，按同步標志位設定值發送；外部控制，按萬用表GPS同步對時（IRIG-B、PPS、1588） 的實時狀態發送；額定延時：0-5000ms通道個數：1-40歸零方式：整秒歸零（如80點/周波時，采樣計數0-3999）；不超過65535 0xFFFFVLANID:0-4095優先級：0-7配置版本號：0-255TTL:報文生存周期，一般采用2×T0（心跳）時間T0：心跳間隔T1：小間隔Goose發送過程（機制）示意圖通道數：0-128，Goose通道數據類型不同時，通道個數也會不同。手動添加/修改FT3報文報文格式IEC60044-8（國網）擴展幀報文IEC60044-8標準幀報文許繼私有FT3格式報文通訊傳輸方式：曼碼或異步串口波特性：5M、 可設采樣率：24～256點/周波LNNAME：邏輯接點名 0xFFLDNAME：邏輯設備名， 數據集，0x00-0xFF額定相電流：A額定相電壓：KV額定中性電流：A額定延時：us2.12.2 通道映射9-2 SV通道映射定義SV報文控制塊的數據集，包括通道變量映射、變比、品質、額定延時等。

<大興安嶺>天正華意電氣設備有限公司

大興安嶺手持式光數字測試儀TH-8508系列光數字測試儀TH-8508智能變電站光數字測試儀升級版用 戶 手 冊青島天正華意電氣設備有限公司公司簡介青島天正華意電氣設備有限公司是一家專業從事電力測試設備研發、生產、銷售、服務為一體的高科技企業。成立于2011年，擁有一支技術精湛、經驗豐富的研發團隊，本著“技術創新，服務至上”的經營宗旨，注重信譽，強調服務，立志成為國內的專業化電力測試設備提供商。自成立以來公司秉承“誠信、敬業、團結、創新”的企業精神，以“關注客戶需求，追求技術創新”為宗旨，始終致力于以“用戶體驗至上”的產品研發。通過不斷加強自主知識產權的核心技術研究，為客戶提供的產品和技術服務。公司倡導“以市場為基礎、以技術為生命、以信譽為靈魂”的核心價值觀，以提高客戶的滿意度來企業自身價值。公司致力于為不同群體的用戶提供更高的應用需求，極力的推動新產品、新技術普及。在品牌的規劃及產品設計中，青島天正華意電氣設備有限公司不斷的注入新的元素，以“質量求生存，以服務求價值，讓品質鑄就品牌”。

配網配變終端測試儀大興安嶺誠信企業

大興安嶺手持式光數字測試儀多可映射到4路開出量信息；3.4模擬小信號輸出12路模擬小信號輸出:a. 幅值輸出范圍 AC: 0～7Vrms（有效值）DC: 0～7VMax.輸出電流 10mA準確度 ＜1％（0.01～0.07 Vrms）＜0.2％（0.07～7 Vrms）分辨率 250μV失真度 ＜0.1％b. 頻率正弦信號 DC～1000Hz準確度 0.002％（工頻下誤差1mHz）分辨率 0.001Hzc. 相位相角范圍 0到359.999°準確度 1km，用于IEC61850-9-1/2采樣值報文和GOOSE報文收發，還兼用于IEEE1588同步時鐘信號輸入；10Mbps串行ST頭62.5/125μm多模光纖接口9個，850nm波長，傳輸距離＞1km，其中FT3采樣值報文接收1個、FT3采樣值報文發送5個、IRIG-B碼同步時間輸入1個、IRIG-B碼同步時間輸出1個、秒脈沖同步時間輸出1個；10/100M自適應以太網RJ45接口 1個，用于外接PC電腦；RS232 DB9接口1個，用于開發調試；可選配GPS的衛星信號天線接口；可選配功放接口模塊，包括功放信號DB9接口1個和DB25接口2個；IRIG-B碼同步時間TTL電平輸入端子1對；可選配GPS的IRIG-B碼同步時間TTL電平輸出端子1對；秒脈沖同步時間TTL電平輸出端子1對；開關量輸入端子8對；開關量輸出端子4對；模擬小信號輸出端子12對。3.11 操作界面內置高可靠性嵌入式工業控制電腦；高可靠性MS WindowsCE 6.0嵌入式工業操作系統；Windows操作界面的測試軟件；

大興安嶺手持式光數字測試儀支持時間同步檢測功能，可對接入的對時信號進行解析并計算其時間偏差；支持SCD文件比對功能，直觀的顯示兩個SCD文件內的不同之處；提供USB口，可通過USB口進行圖片及報文的拷貝支持報文異常測試，可在功能測試過程中進行報文異常測試；支持單纖發送及單纖接收；內置大容量鋰電池，續航時間不少于6小時主要技術參數IEC 61850接口功 能：任意配置為IEC 61850 9-2的SMV發送、接收端或GOOSE發送、接收端接口類型： LC數 量： 3對，其中1對為100/1000M自適應，2對為100M波 長： 1310nmFT3接口功 能： GB/T 20840.8、DL/T 282、Q/GDW441報文的接收、發送接口類型： ST數 量: 1個發送口，1個接收口相位范 圍:0~360°準 確 度:±0.1°分 辨 率:0.1°頻率范 圍:0~1000Hz準 確 度： ＜±0.001Hz(0~65Hz)，＜±0.01Hz(65~450Hz)，＜±0.02Hz(450~1000Hz)分 辨 率： 0.001 Hz 時間范 圍： 10ms~9999.999s分 辨 率： 1ms開關量輸入數 量： 1對 可接空節點及帶電位節點(0~250V)開關量輸出數 量： 1對遮斷容量： DC250V /0.5A反應時間： ＜100us同步接口類型：IRIG-B/PPS光信號數 量：2個:1個對時，1個授時有線連接接口類型： 百兆Lan口，RJ45數 量： 1個供電電源供電電壓： AC 220V，允許偏差：-20％~15％供電頻率： 47~65 Hz充電電壓： 5V4AUSB 口數 量： 1個工作環境條件工作溫度： -10℃~50℃濕 度： ≤95％無凝露其他重 量：2.5kg尺 寸：239mm×41mm×170mm(長x寬x高)顯 示 屏：7寸真彩液晶觸摸屏顯示單位名稱：青島天正華意電氣設備有限公司稅 ???號：788839J公司地址：青島平度市李園街道辦事處平安路2號電 ???話：

<大興安嶺>天正華意電氣設備有限公司
<大興安嶺>天正華意電氣設備有限公司 配網配變終端測試儀大興安嶺誠信企業

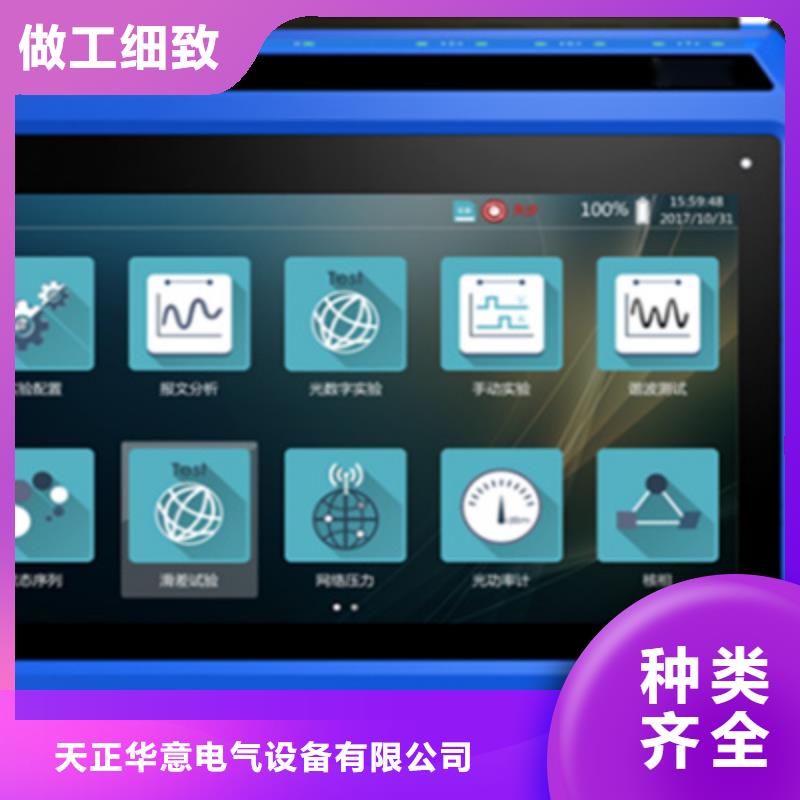

大興安嶺手持式光數字測試儀：軟件操作您可以通過本章節了解 TH-8508系列產品的軟件特性、基本設置及操作方法。附錄Ⅰ：數字化/智能變電站名詞附錄Ⅱ：青島天正華意電氣設備有限公司的聯絡信息提示符號為了能夠確保您正確的使用 TH-8508智能變電站光數字測試儀，請務必注意下面這些會在本手冊中出現的標示符號所代表的特殊含義。警告：提醒您在進行某一項工作時要注意您本身的。小心：提醒您在進行某一項工作時要注意勿傷害到產品。重要：此符號標示您必須要遵照手冊所描述之方式完成某一項或多項軟硬件的操作或設置。注意：提供有助于完成某項工作的訣竅和其他額外的信息哪里可以找到更多的產品信息您可以通過以下幾種方式獲取您所使用的青島天正華意電氣設備有限公司產品信息以及軟硬件更新信息等：TH-8508智能變電站光數字測試儀您可以到青島天正華意電氣設備有限公司取得所有關于軟硬件產品的各項信息。1、其他文件在您的產品包裝盒中除了本手冊所列舉的標準配件之外，也可能會夾帶有其他的文件，如產品保證單據等。電子信息產品污染控制標示：圖中之數字為產品之環保使用期限。僅指電子信息產品中含有的有毒有害物質或元素不致發生外泄或突變從而對環境造成污染或對人身、財產造成嚴重損害的期限。有毒有害物質或元素的名稱及含量說明標示：部件名稱有害物質或元素鉛(Pb)汞(Hg)鎘(Cd)六價鉻(Cr(VI))多溴聯苯(PBB)多溴二苯醚(PBDE)印刷電路板及電子組件×○○○○○外部信號連接頭及線材×○○○○○鋰電池— 表示該有毒有害物質在該部件所有均質材料中的含量均在SJ/T 11363-2006標準規定的限量要求以下。× — 表示該有有毒有害物質至少在該部件的某一均質材料中的含量超出SJ/T 11363-2006標準規定的限量要求。備注：此產品所標示之環保使用期限，系指在一般正常使用狀況下。

<大興安嶺>天正華意電氣設備有限公司 配網配變終端測試儀大興安嶺誠信企業

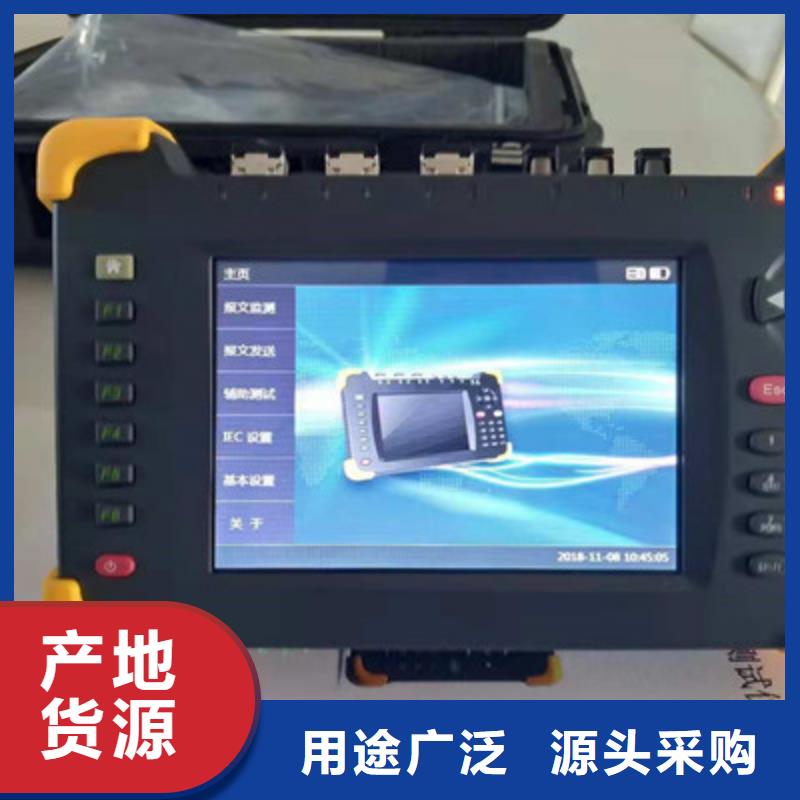

大興安嶺手持式光數字測試儀定制服務：為了滿足客戶（特別是保護廠家）對不用應用的需求，我們還為客戶提供貼心的軟件定制服務！1.4 產品面板圖1 TH-8508智能變電站光數字測試儀面板圖示 1.5 外圍接口圖2 TH-8508智能變電站光數字測試儀頂部圖示接口標簽類型接口方式功能描述NET電以太網口RJ-45，10M/100M自適應USBUSB接口USB2.0USB存儲設備接入SYN同步接口SCIRIG-B或PPS接入S1/2光纖串口SC，850nm，2M～10MIEC60044-7/8 FT3幀報文收發ETH1/2光以太網口SC，1310nm，100MIEC618650 SV/GS 報文收發指示燈電源/充電LED紅-充電；綠-電量滿通訊狀態LED綠-閃爍，有數據；黑-無數據圖3 TH-8508智能變電站光數字測試儀頂部圖示接口標簽類型接口方式功能描述NET電以太網口RJ-45，100/1000M根據插入的光纖模塊類型自動識別USBUSB接口USB2.0USB存儲設備接入SYN同步接口STIRIG-B或PPS接入S1光纖串口ST，850nm，2M～10MIEC60044-7/8 FT3幀報文收發ETH1/2/3光以太網口LC，1310nm/850，100/1000MIEC618650 SV/GS 報文收發開關量9針插頭開入：空接點或帶電位檢測；開出：高速開出。開入開出硬接點指示燈電源/充電LED紅-充電；綠-電量滿通訊狀態LED綠-閃爍，有數據；黑-無數據圖4 TH-8508智能變電站光數字測試儀底部圖示電源適配器參數型號：XC-04230輸入：100V～240VAC50/60Hz2.0A Max輸出：4.2V，3.0A指示燈：紅燈——正在充電綠燈——未工作或充滿不亮——無外部供電或損壞充電結束后請把及時將電源適配器拔出電源插座，以節省能源。1、如果電源適配器損壞，請嚴格遵循萬用表充電設備要求參數采購新的電源適配器，不能隨意混用，以防損壞萬用表。

<大興安嶺>天正華意電氣設備有限公司 配網配變終端測試儀大興安嶺誠信企業

大興安嶺手持式光數字測試儀光數字繼電保護測試儀可測試的保護，輸入的電壓、電流可以是模擬小信號，也可以是純數字量（IEC61850-9-1/2、FT3），還可以是它們的混合方式；而跳、合閘等狀態量采用GOOSE傳遞、開入開出硬接點連接或混合方式。系統還可以選配功放接口模塊外接本公司的數字仿真功率放大器輸出二次模擬量，既能滿足“傳統PT/CT＋合并單元”采樣模式數字化保護、自動裝置和儀器儀表的參數整定和測試，又能用于傳統模擬保護及自動裝置的參數整定和測試。3、技術參數及性能指標3.1采樣值報文收發多可收發6×4 組IEC 61850-9-1、IEC 61850-9-2/LE SMV采樣值報文，每組SMV報文端口及通道屬性可配置；多可收發6 組IEC60044-7/8（即FT3）采樣值報文，端口、傳輸速率等通信參數可配置；每組IEC61850-9-1 SMV可支持標準的12個SMV數據通道或擴展的可配置多達32個SMV數據通道；每組IEC61850-9-2 SMV可配置多達64個SMV數據通道；每組FT3可支持標準幀即12個SMV數據通道或國網的擴展幀即22個SMV數據通道； 采樣率和ASDU數可設置，每幀1-8個ASDU數，采樣率每周256 點即12800Hz；數據幀發送間隔穩定均勻，離散度偏差≤±1μS可達。SMV各通道輸出同步性≤100μS；多可映射到2組共12路電流、電壓量；3.2 GOOSE 報文接收支持接收6×2組GOOSE 報文；每組GOOSE 報文支持256 個GOOSE 數據；每組GOOSE 報文的GOOSE 數據格式可設置，支持全部TDL；每組GOOSE 報文接收端口及通道屬性可配置；多可映射到8路開入量信息；3.3 GOOSE 報文發送支持發送6×4組GOOSE 報文；每組GOOSE 報文支持256 個GOOSE 數據；每組GOOSE 報文的GOOSE 數據格式可設置，支持全部TDL；每組GOOSE 報文發送端口和發送間隔等通道屬性可配置；

<大興安嶺>天正華意電氣設備有限公司

大興安嶺手持式光數字測試儀 報文分析2.2.1 偵聽報文偵聽/停止偵聽啟動/停止報文偵聽程序；信息流量選中報文的屬性參數詳細值，并與SCD進行匹配，檢測并標記非匹配項；監視啟動對選中報文的監視，包括波形、幅值、狀態變位、相位、頻率、諧波、統計（丟幀、離散度等）、異常、抓包分析等；過濾偵聽參數設置，包括過濾光口、報文類型等；導至發送將選中的報文導入到測試配置中，并定義為發送報文；設置對報文監視的參數設置，包括顯示一次值/二次值，是否重新采樣，相位參考通道，額定延時通道等設置。換行/頁方向鍵（上、下鍵換行，左、右鍵換頁）2.2.2 報文信息查看選中報文控制塊的詳細屬性參數值。IEC61850-9-1/20x88BAIEC61850 Goose0x88B8IEC60044-8 FT3IEC60044-8（國網）擴展幀報文IEC60044-8標準幀報文許繼私有FT3格式報文2.2.3 報文監視2.2.3.1 SV報文波形切換到通道波形監視畫面；上下鍵，選擇通道；左右鍵，翻頁；波形組成：（刷新頻率 1s）波形曲線通道描述幅值（一次值或二次值，可設）相位（參考相可設）頻率無效位（IEC61850-9-2）檢修位（IEC61850-9-2）諧波切換到通道諧波分析畫面；統計切換到SV報文幀數、丟幀次數、均勻性（離散度）統計畫面；告警切換到異常幀告警信息列表界面。設置彈出SV報文的相位參考通道與變比等參數設置界面。單通道諧波含量分析0-10次諧波有效值、頻率、含量分析。SV報文離散度統計分析統計累計幀數、丟幀次數、連續兩幀之間的/小時間間隔，并按找均勻性區間分布統計落在每個區間的幀數及百分比。異常幀告警列表對SV報文的丟幀、品質異常（檢修位、無效位等）、均勻性異常、同步位變化、Goose變位、發送機制異常等進行自動告警。

<大興安嶺>天正華意電氣設備有限公司
配網配變終端測試儀大興安嶺誠信企業

大興安嶺手持式光數字測試儀光數字繼電保護測試儀可測試的保護，輸入的電壓、電流可以是模擬小信號，也可以是純數字量（IEC61850-9-1/2、FT3），還可以是它們的混合方式；而跳、合閘等狀態量采用GOOSE傳遞、開入開出硬接點連接或混合方式。系統還可以選配功放接口模塊外接本公司的數字仿真功率放大器輸出二次模擬量，既能滿足“傳統PT/CT＋合并單元”采樣模式數字化保護、自動裝置和儀器儀表的參數整定和測試，又能用于傳統模擬保護及自動裝置的參數整定和測試。3、技術參數及性能指標3.1采樣值報文收發多可收發6×4 組IEC 61850-9-1、IEC 61850-9-2/LE SMV采樣值報文，每組SMV報文端口及通道屬性可配置；多可收發6 組IEC60044-7/8（即FT3）采樣值報文，端口、傳輸速率等通信參數可配置；每組IEC61850-9-1 SMV可支持標準的12個SMV數據通道或擴展的可配置多達32個SMV數據通道；每組IEC61850-9-2 SMV可配置多達64個SMV數據通道；每組FT3可支持標準幀即12個SMV數據通道或國網的擴展幀即22個SMV數據通道； 采樣率和ASDU數可設置，每幀1-8個ASDU數，采樣率每周256 點即12800Hz；數據幀發送間隔穩定均勻，離散度偏差≤±1μS可達。SMV各通道輸出同步性≤100μS；多可映射到2組共12路電流、電壓量；3.2 GOOSE 報文接收支持接收6×2組GOOSE 報文；每組GOOSE 報文支持256 個GOOSE 數據；每組GOOSE 報文的GOOSE 數據格式可設置，支持全部TDL；每組GOOSE 報文接收端口及通道屬性可配置；多可映射到8路開入量信息；3.3 GOOSE 報文發送支持發送6×4組GOOSE 報文；每組GOOSE 報文支持256 個GOOSE 數據；每組GOOSE 報文的GOOSE 數據格式可設置，支持全部TDL；每組GOOSE 報文發送端口和發送間隔等通道屬性可配置；
