高壓負荷開關可以斷開短路電流嗎？

可以分合負荷電流（高壓負荷開關），不能分合短路電流（短路電流很大）高壓負荷開關的滅弧能力沒有高壓熔斷器強，它的滅弧能力有限，只裝備有簡單的滅弧裝置，電路工作時用來切斷或接通負荷電流，不能切斷巨大的短路電流，負荷開關斷開后有可見的斷開點是其特點。

現在的高壓負荷開關越來越象斷路器，個別高壓負荷開關加大了滅弧能力，增加了電動高壓穿墻套管操作功能。

高壓負荷開關可以斷開/合上電路負荷電流，高壓負荷開關可以斷開短路電流（必須經過計算，選擇合適的分斷電流），高壓負荷開關合上短路電流應該有問題，沒有這樣的設計，詳細可以參考電研所的數據。

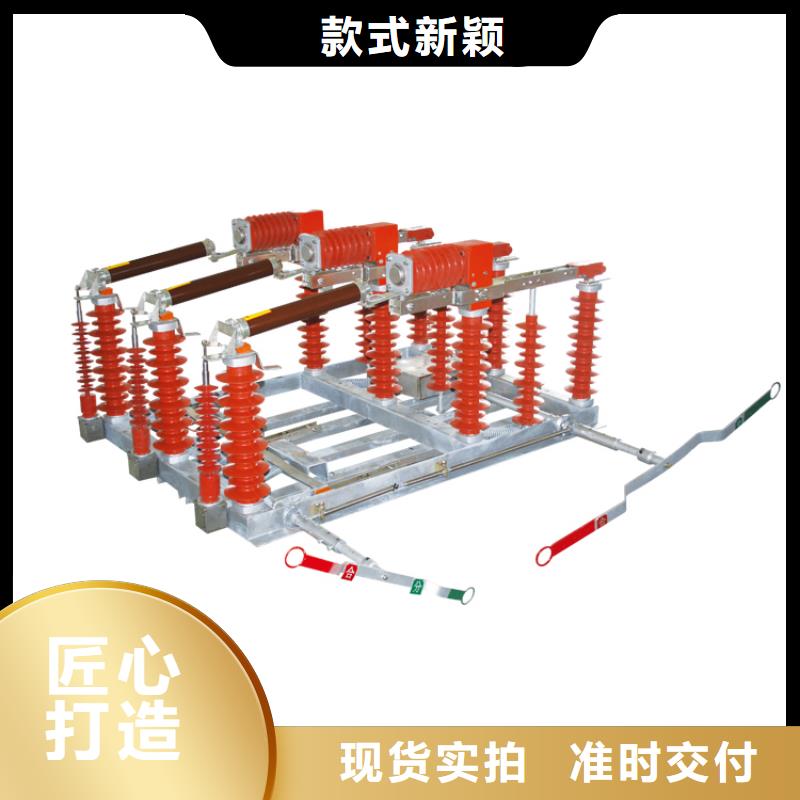

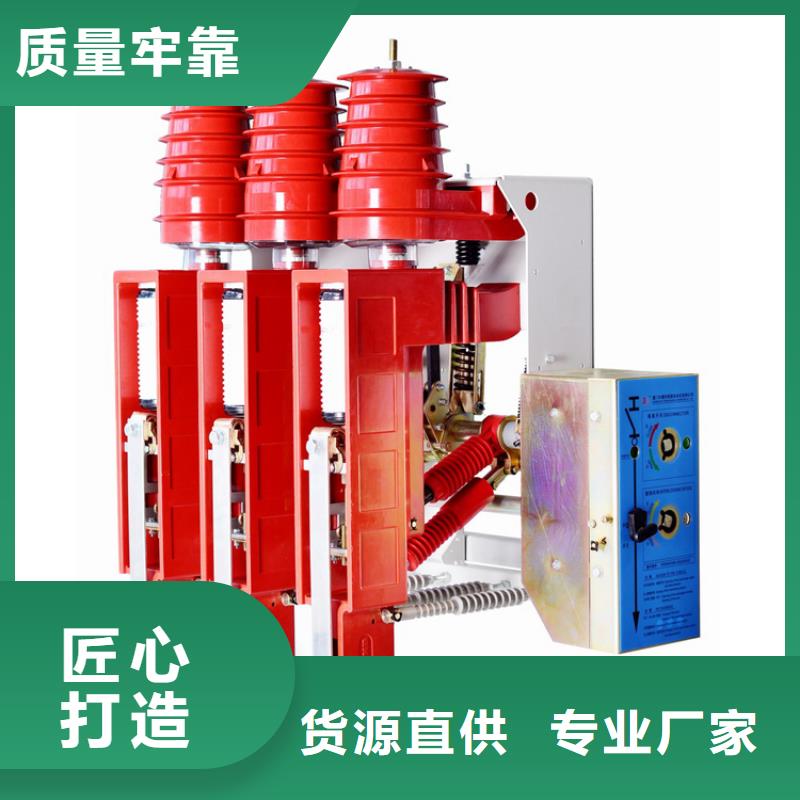

FKN12-12負荷開關

  一、FKN12-12負荷開關概述：

  FKRN12-12D系列壓氣式負荷開關----熔斷器組合電器可以分合負載電流，過載電流，開斷線短路電流。此開關適用于12KV及以下三相配電系統中，作為變壓器，電纜，架空線路等電力設備的控制和保護之用；特別適用于城網，農網的終端變電站及箱式變電站。并適用于環網，雙輻射供電單元的控制和保護。

  FKRN12-12D系列壓氣式負荷開關可以分為負載電流和過載電流。

  本系列產品具有結構緊湊，設計合理，連鎖可靠，絕緣水平高的特點；彈簧儲能操動機構使分，合閘速度不受操作者操作力大小的影響；電弧在鐘形絕緣罩內熄滅，燃弧時的游離氣體不會導致相間或對地絕緣強度的降低。鐘形絕緣罩下部有擋板，關閉后隔絕了帶電部分，踢狗了環網柜的防護等級，采用銅鎢合金的弧觸關和梅花狀主觸頭，使開關到點可靠，電壽命長。該系列產品維修容易，操作方便，運行可靠。

  本系列產品的設計和制造負荷下列標準：

  GB3804《3-63KV交流高壓負荷開關》

  GB16926《交流高壓負荷開關熔斷器組合電器》

  GB1985《交流高壓隔離開關和接地開關》

  IEC265《額定電壓1KV以上52KV以下高壓負荷開關》

  IEC420《交流高壓負荷開關---熔斷器組合電器》

  二、FKN12-12負荷開關正常使用環境

  1.周圍空氣溫度不高于+40°c，不低于-25°c。

  2.海拔不超過1000m.

  3.相對濕度：日平均值不大于95％，月平均值不大于90％，

  4.周圍空氣盈不受腐蝕性或可燃性氣體及水蒸氣等明顯污染。

  5.無經常性的劇烈振動。

  三、FKN12-12負荷開關工作原理及操作順序

  1.手動操作：合閘：將操作手柄插進操作連鎖部件的負荷開關主軸孔內，按面板提示方向旋轉，主軸帶動四連桿儲能機構使合閘彈簧被壓縮，當機構過死點時，脫扣裝置的扣板解扣，在合閘彈簧的作用下，開關迅速合閘。

  分閘：反方向旋轉操作手柄，主軸帶動儲能機構旋轉，此時儲能機構中的自鎖裝置被分閘杠桿解鎖，在分閘彈簧的作用下，開關迅速分閘。

  手動機構也可以裝上電磁分勵脫扣器，分閘是接通電源即可。

? VZF(R)-12型系列中置固封移開式真空負荷開關一熔斷器組合電器（以下簡稱真空開關），是根據獨特的設計概念并結合市場需求而研發的 一代真空開關設備，它廣泛應用于戶內鎧裝式空氣絕緣開關柜中。它符合GB3804-2004GB16926-1997等標準的規定。在正常使用條件下，只要在真空開關的技術參數范圍內，它就可以保證、可靠地運行于相應電壓等級的電網中。

例：VZF(R)-12/T160-50-AC220-275-210即表示訂購一臺配套800MM柜寬的組合電器，其額定電流為160A，短路開斷電流50KA，極間距275MM。

 工作原理

? VZF(R)-12型系列真空開關，通過“固封極柱”方式，把限流熔斷器和真空滅弧室有機地結合在一起，構成一個串聯回路，由真空開關本體(真空滅弧室）承擔關合和開斷各種負荷電流及過載電流（或相應的短路電流）；由限流熔斷器承擔短路電流的開斷。

? VZF（R)-12型系列真空負荷開關組合電器的工作原理示意圖：

 結構說明

? VZF(R)-12型真空開關采用極柱與操動機構前后布置成一體的形式，使傳動環節簡化，機構的輸出特性更吻合真空開關要求的負載特性，降低了能耗，提高了機械可靠性。

? VZF(R)-12型真空開關三相極柱部分是通過自動壓力凝膠工藝（APG），將真空滅弧室及接線端子等零部件固封在環氧樹脂內，形成“T”型極柱。極柱結構避免了粉塵，濕度對真空滅弧室外絕緣的影響，并減少了真空開關的調整環節及滅弧室外殼的污染，提高了可靠性；三相熔斷器安裝在“T”型極柱頂部，其結構設計充分考慮真空開關在中置式開關柜內的電場分布，極大地降低了感性元件對柜體耐壓實驗的不利影響，提高了柜體成套產品的絕緣強度。（在施工現場沒有高壓熔斷器替代部件時仍然可以對成套產品進行絕緣強度實驗）。
