咸寧介質損耗測試儀高電壓介損選“CN50/CN60”方式，需將外接電容參數置入儀器①打開總電源開關（注：內高壓開關不要打開，不要接高壓線）②按“ENT”鍵，光標進入“聯接方式 □ 正接”，按鍵，則可調整為“聯接方式 □ CN50聯接方式 □ CN60”，按“ESC”鍵退出，再按“ □開始測量 ”，出現如下界面：圖14Cn采用科學計數法，如5.000e1＝5.000x10 1 ＝50.00，1.000e2＝1.000x10 2 ＝100.0等范圍 0.000e0～9.999e5 (即 0～999900pF)。tgδ 設置范圍 0～9.999％。按鍵 可以修改數值。③設置完畢后按“ESC”鍵，然后再按“ESC”鍵，開始測量，顯示結果出來后，若需打印結果，按“ENT”鍵。 4、CVT 自激法測量CVT自激法可按下圖接線。如果C1是單節電容，母線不能接地；如果C1是多節電容，母線可接地，C11和C12可用常規正反接線測量，C13和C2用自激法測量。原理接線圖:CVT測量圖15實際接線圖：A：接線盒內末端對地打開，二次接線全部懸空，注意做好記錄，做完測試后還原。B：開介損儀總電源和內部高壓允許開關。C：將光標移至“聯接方式”按“ENT”鍵。按”或”鍵，選為“CVT”。按“ESC”鍵。D：將光標移至“測量電壓”選為1KV，按“ESC”鍵；將光標移至“開始測量”處，按“ENT”鍵，開始測量等待顯示結果。顯示結果出來后，若需打印結果，按“ENT”鍵。E: CVT自激法測量時，可一次接線同時測出C1/C2，無須換線和外接任何配件。CVT自激法可按下圖接線見圖16注意：只有在CVT測試模式下測C1、C2；在正接或反接法下會損壞CVT！！！CVT測量 圖16應注意，高壓線應懸空不能接觸地面，否則其對地附加介損會引起誤差，可用細電纜連接高壓插座與CVT試品并吊起。強烈建議使用高壓插座使用的高壓線用黑色Cx線。

咸寧介質損耗測試儀因此必須嚴格按照下述方法要點進行。a．完全拆卸油杯電極；b．用中性擦皂或洗滌劑清洗。磨料顆粒和磨擦動作不應損傷電極表面；c．用清水將電極清洗幾次；d．用無水酒精浸泡各零件；e．電極清洗后，要用絲綢類織物將電極各部件的表面擦拭干凈（別的布料會有絨毛粘在電極上），并注意將零件放置在清潔的容器內，不要使其表面受灰塵及潮氣的污染；f．將各零部件放入100℃左右的烘箱內，將其烘干。?以油洗油：有時由于油樣很多，所以在測量中往往會一個接一個油樣進行測量。此時電極的清洗可簡化。具體做法如下：a．將儀器關閉，將整個油杯都從加熱器中拿出，同時將內電極從油杯中取出；b．將油杯中的油倒入廢油容器內，用新油樣沖洗油杯幾次；c．裝入新油樣；d．用新油樣沖洗油杯內電極幾次，然后將內電極裝入油杯。附說明：以油洗油的清洗方式可大大提高了測量速度，但如遇到特別臟的油樣或長時間不用時，應使用前面一種方式。7.油杯主要技術參數⑴ 高低壓之間距離 2mm⑵ 空杯電容量 60±2PF⑶ 測試電壓 工頻2000V⑷ 空杯介損 tgδ＜1×10-4⑸ 液體容量 約40ml⑹ 電極材料 不銹鋼⑺ 體積 70mm(D)×120mm（H）四、工作原理1.儀器內部功能構造框圖圖三 儀器內部功能構造框圖2.介損測量原理圖圖四 介損測量原理圖3.工作原理?加熱儀器采用高頻感應爐加熱，啟動加熱后，溫控CPU發出加熱命令，同時采集油杯內部溫度傳感器的溫度值，加熱采用變功率控制和PWM控制兩者相結合的控制方式。在油樣溫度較低時，用大功率加熱方式，這有利于縮短油樣加熱時間；待溫度升至接近預設溫度時，采用較小功率PWM加熱方式，這樣有利于油樣加熱均勻。高頻感應爐加熱避免了發熱塊加熱不均勻的現象。?控溫在實測溫度接近預設溫度時，溫控CPU采用小功率PWM方式加熱，采樣溫度值經PID運算，分析出PWM控制占空比，使溫度嚴格控制在預設溫度誤差范圍以內。?

<咸寧>天正華意電氣設備有限公司 咸寧全自動異頻介質損耗測試儀上門服務

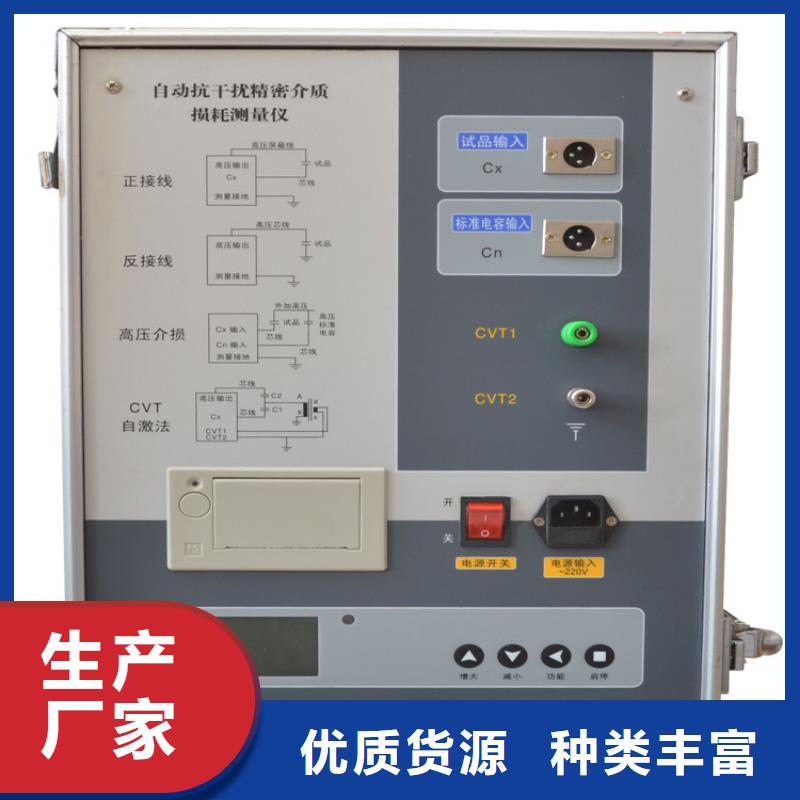

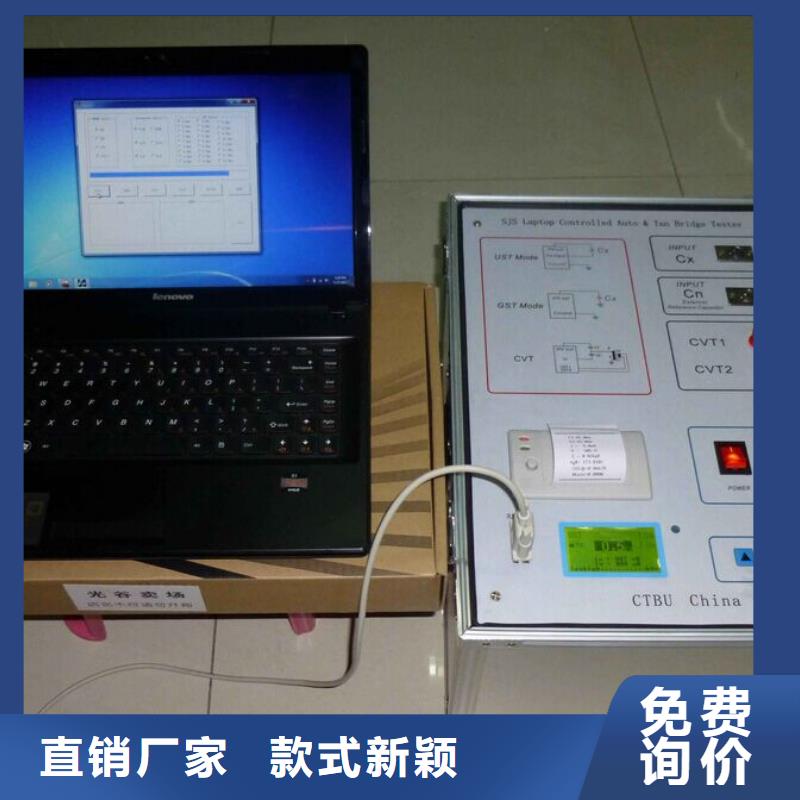

咸寧介質損耗測試儀功 能：打開此開關，儀器上電進入工作狀態。關閉此開關，也同時關閉儀器內部所有電源系統，緊急情況應立即關閉此開關并拔掉輸入電源線。注意：當電源錯誤接線使用交流380V輸入，打開此開關，此時液晶屏沒有亮，可以看到開關指示燈亮，并且可以聽到儀器內部發出蜂鳴聲音。此狀態時，儀器內部啟動保護模塊，請立即斷開電源，檢查電源接線。 4.4、電源輸入插座安裝位置：如圖4—1—④。功能：提供儀器工作電源。(AC 220V±10％)接線方法：使用標準插座與市電或發電機相連接。(發電機輸出零線接地)注意：電源插座內部帶有保險管保護裝置，不正常情況下可燒毀保險管保使儀器斷電，保護儀器內部。 4.5、標準電容器輸入Cn插座安裝位置：如圖4—1—⑤。功能：外接標準測試信號；正接法多通道測試為第1通道信號。接線方法：外標準測試時電纜芯線接標準電容測試端，電纜屏蔽層接標準電容器屏蔽極。外標準測試時不管是正接法還是反接法測量，標準電容器接線方法不變。此方式用于外接高電壓等級標準電容器，實現高電壓介質損耗測量。4.6、試品低壓輸入Cx插座安裝位置：如圖4—1—⑥。功能：正接法單通道輸入被試品測試信號；正接法多通道測試為第2通道信號。接線方法：插座中心連接黑色信號線芯線；金屬外殼接黑色信號線屏蔽層；正接法時芯線接被試品低壓信號端，若被試品低壓信號端有屏蔽極（如低壓端的屏蔽環），則可將屏蔽層接于屏蔽極，無屏蔽極時屏蔽層懸空。注意： 在啟動測試的過程中嚴禁拔下插頭，以防被試品電流經人體入地。 用標準介損器或標準電容器檢測正接法精度時，應使用全屏蔽插頭 連接介損器或標準電容器，否則暴露的芯線可能受到干擾引起誤差。

<咸寧>天正華意電氣設備有限公司 咸寧全自動異頻介質損耗測試儀上門服務

咸寧介質損耗測試儀比如48.7Hz50±0.1Hz到50±10Hz自動雙變頻隨意設置。60±0.1Hz到60±10Hz自動雙變頻隨意設置。頻率精度：±0.01Hz外施高壓：正接線時試驗電流5A，工頻或變頻40-70Hz反接線時試驗電流10kV/5A，工頻或變頻40-70HzCVT自激法低壓輸出：輸出電壓3～50V，輸出電流3～30ACVT變比測量：變比測量精度：±讀數×1％變比測量范圍：10～99999相位測量精度：±0.1°相位測量范圍：0～359.9°測量時間：約40s，與測量方式有關輸入電源：180V～270VAC，50Hz±1％，市電或發電機供電計算機接口：標準RS232接口，U盤插口(自動U盤存儲數據)。打印機：煒煌A7熱敏微型打印機環境溫度：-10℃～50℃相對濕度：＜90％外形尺430＊330＊350mm儀器重量：28kg五、測量方式及原理按被測試品是否接地分兩種測量方式，即正測量方式和反接線測量方式。兩種測量方式的原理如圖一所示：高壓輸出端Icx R 高壓輸出端Icx 10KV 10KV o CN ICN ～ Cx CN ICN ～ CX o RNR RNCx端 （a）正接線測量 （b）反接線測量圖一在高壓電源的10kV側，高壓分兩路，一路給機內標準電容CN，此電容介損非常小，可以認為介損為零，即為純容性電流，此電流ICN 可做為容性電流基準。在Cx試品一側，試品電流Icx通過采樣電阻R采入機內，此Icx可分解成水平分量和垂直分量見圖二所示，通過計算水平分量與垂直分量的比值即可得到tgδ值。在圖一（a）中Cx為非接地試品，試品電流Icx從試品末端進入采樣電阻R，得到全電流值，在圖一（b）中Cx為接地試品，機內Cx端直接接地，電流Icx從試品高壓端到機內采樣電阻取得全電流值。電流矢量法 試品等效電路

<咸寧>天正華意電氣設備有限公司 咸寧全自動異頻介質損耗測試儀上門服務

咸寧介質損耗測試儀、CVT變比測試儀器高壓線的芯線紅夾子接CVT的上端，母線拆地。CVT下端接地，低壓線紅黑夾子接二次繞組，注意:如果測試角度接近180度，應將紅黑夾子顛倒。(見圖18）圖186、反接線低壓屏蔽測量（見圖19）測量方式選擇“M”.圖197、小電容試品的接線對于小電容，空氣濕度較大時，其tgδ受其表面狀態影響，介損測量值異常且不穩定。此時可采用屏蔽環吸收試品表面泄漏電流，其屏蔽電極在正接法時接地，反接法時接Cx的屏蔽層；此方法有可能改變被試設備內部的電場分布而影響tgδ；標準電容器和標準介損器均采用此接法。8、部分設備的接線方法可參考第九節《參考接線方法》七、注意事項1．本儀器只能在停電的設備上使用；接地端應可靠接在接地網；儀器盡量選擇在寬暢，可 靠的地方使用；2．被試設備從運行狀態斷開高壓引線轉為檢修狀態，并對其清掃，初步絕緣試驗良好后，方可利用該儀器進行試驗，以防被試設備絕緣低劣，使儀器在加壓過程中損壞；3．根據設備的安裝情況確定采用那種接線，并在相應的菜單選項中選擇其接線方法；4．根據不同設備正確選擇測試電壓等級，并在相應的菜單選項中選擇所需電壓；5．測試過程中如遇危及的特殊情況時，可緊急關閉總電源；6．斷開面板上電源開關，并明顯斷開220V試驗電源，才能進行接線更改或工作結束；重復對同一試驗設備進行復測時，可按下復位后，重新測量，也可以在上一次測試完成后選擇重復進行；

---
