| 產品參數 | |
|---|---|
| 產品價格 | 電議 |
| 發貨期限 | 雙方協商 |
| 供貨總量 | 按訂單生產 |
| 運費說明 | 5天發貨 |
| 產地 | 河南洛陽 |
| 主要材料 | 碳鋼/20# |
| 襯里材質 | PE或PO粉未 |
| 襯里厚度 | 2.5-10mm |
| 規格型號 | 支持訂制 |
| 生產工藝 | 熱滾塑工藝 |
襯塑管道遵循規范
| 公稱壓力 PN | GB/DIN/PN1.6，2.5（MPa) ANSI 150Lb/JIS 10K |
| 法蘭尺寸 | JB78/JB79 HG 5010 ANSI B16.5 JIS 2212-2213 |
| 壓力試驗 | 參照GB/T 13927 API 598 |
| 襯里層檢驗 | 電火花檢驗 |
襯塑管道材料選用
| 鋼 管 | 碳鋼20 |
| 法 蘭 | 碳鋼Q235A，WCB |
| 彎頭，異徑 | 碳鋼20 |
| 襯里層材料 | 聚烯烴 po 聚乙烯 pe |
襯塑管道使用條件：
1．真空值（即負壓）DN25-DN80:≤90kPa
DN100-DN150:≤70KPa
≥DN200:≤55KPa
2．正壓 DN25-DN80:≤6.4MPa
DN100-DN150:≤6.4MPa
≥DN200:≤2.5MPa
襯塑管道應用領域：
1．廣泛用于化工、電力、冶金、食品等待業的介質輸送及環保處理系統；
2．飲水工程及給排水工程。

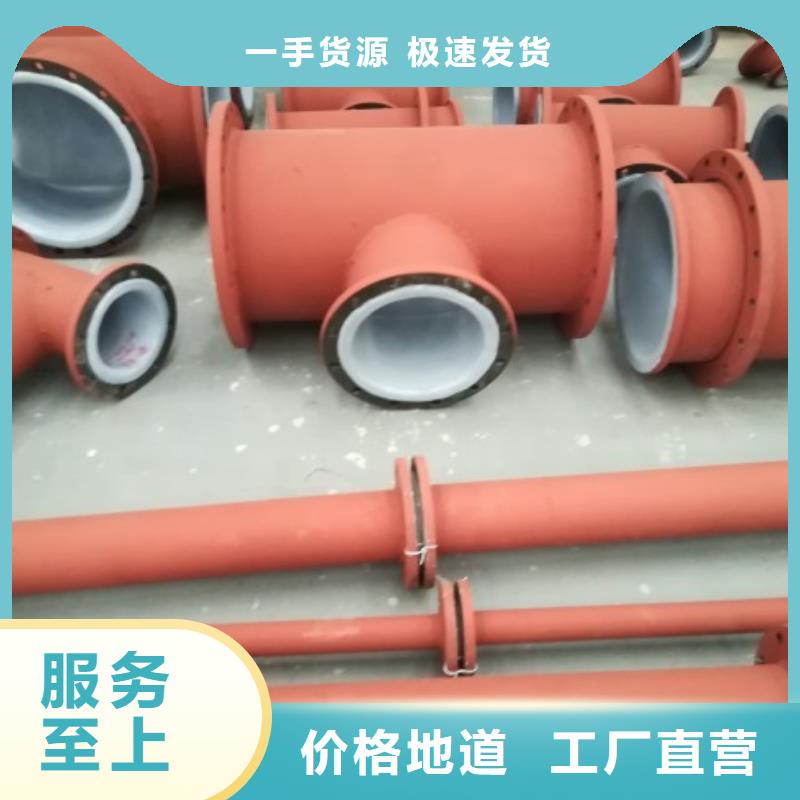

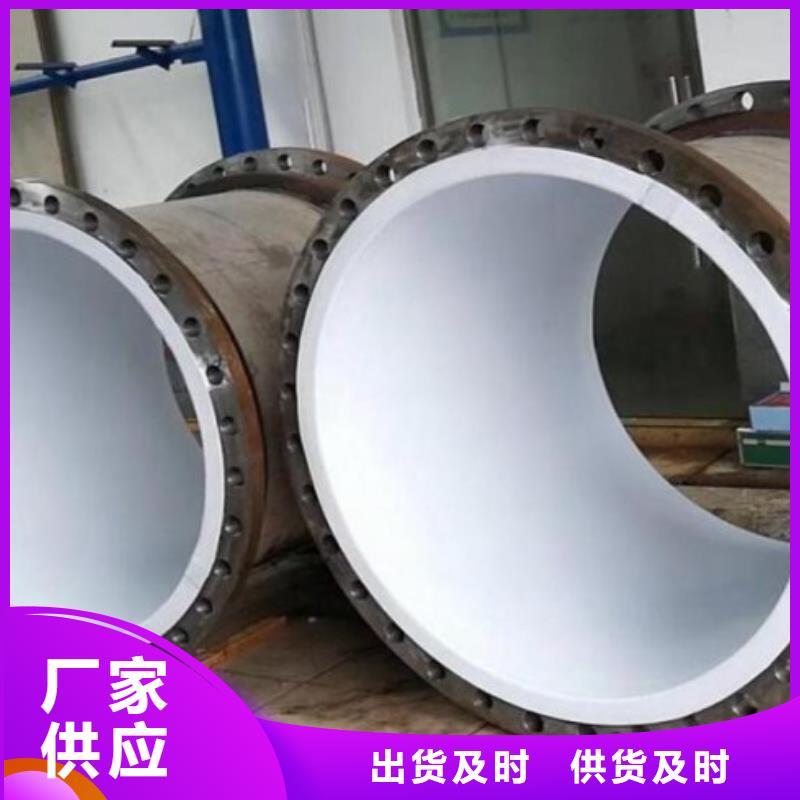

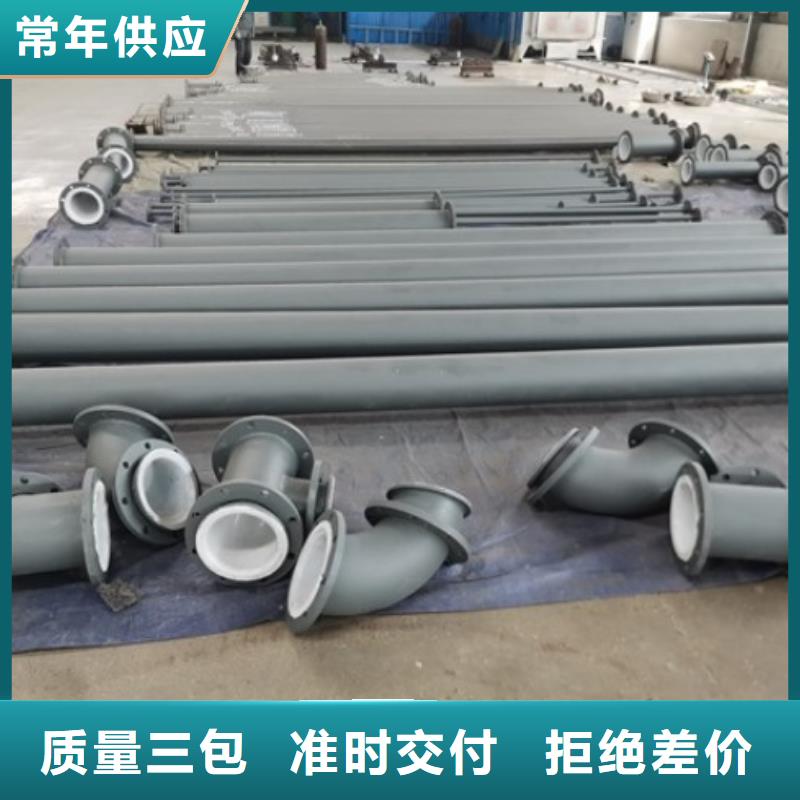

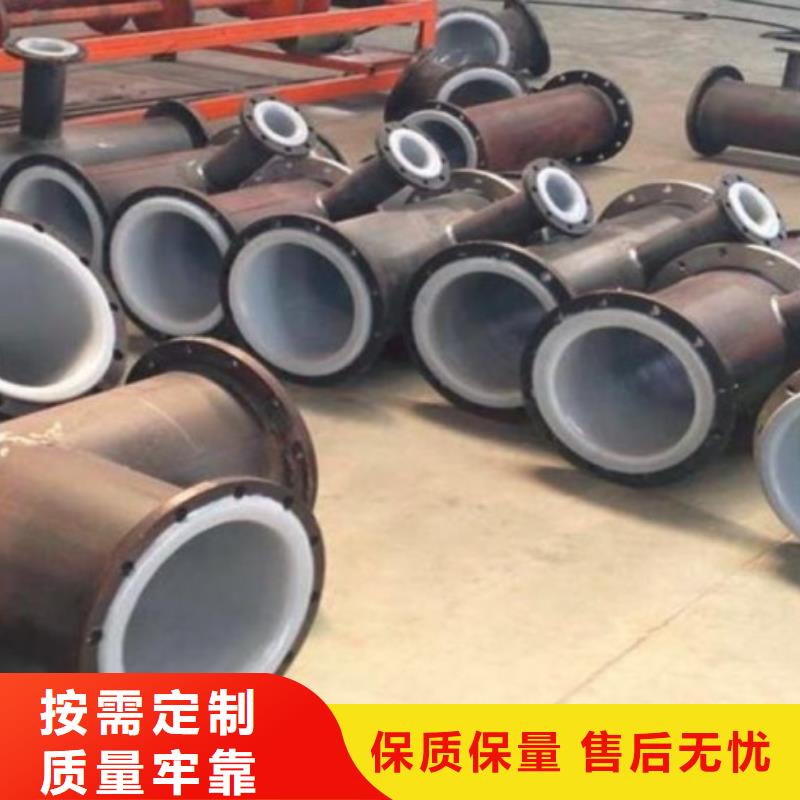

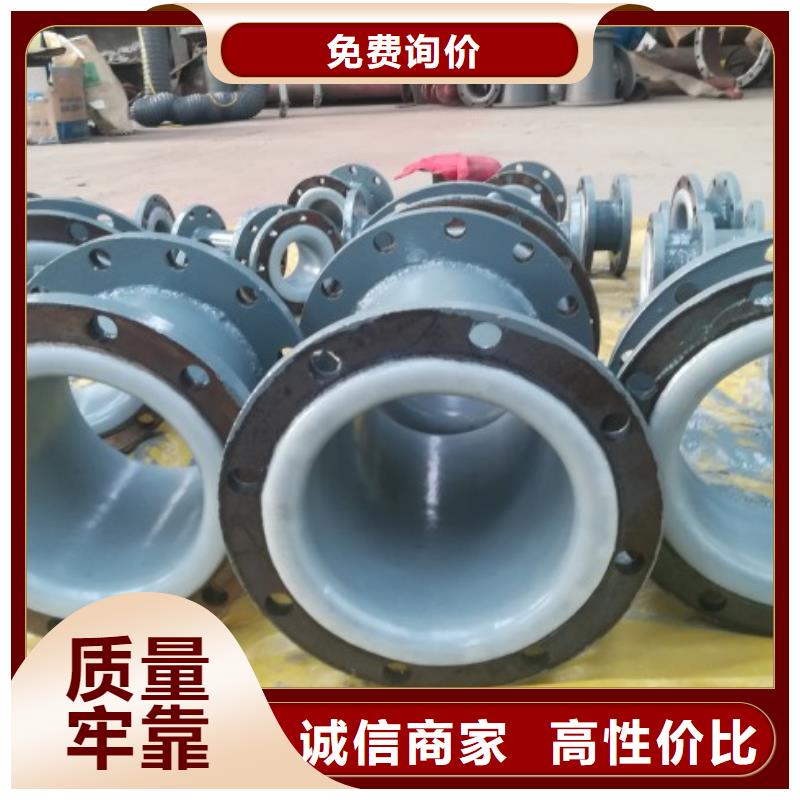

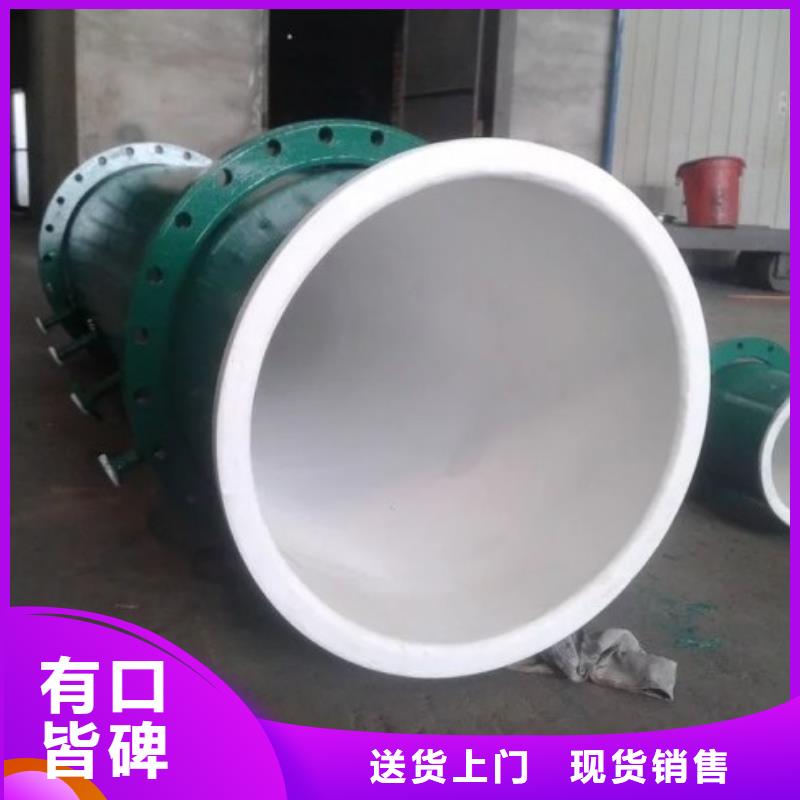

電廠化工廠焦化廠用工業鋼襯塑管道。襯塑管道鋼管采用無縫鋼管或者直縫焊管。內襯層為聚乙烯、聚烯烴、聚丙烯等高性能工程塑料，厚度3mm以上。管道兩端焊接法蘭，襯塑伸出管道端部至法蘭面螺栓孔，法蘭標準GB/T 9119-2009，法蘭壓力PN1.0MPa。
鋼管、管件、法蘭按相關標準需滿足相應的國標，
鋼襯塑管道的表面打磨光滑無附著物，邊緣圓滑。
不允許在需加塑料材料的區域作加工標記。
對于襯塑焊縫鋼管，只允許縱向焊接，不接受螺旋形焊接管。
襯塑法蘭之間直管 長度符合相關標準。管道，配件和法蘭不能有油脂或其它粘性層，管端在內外側都設計有45°的倒角。
襯塑層技術指標要求：
| 序號 | 單位 | 技術標準 | ||
| 1 | 阻燃系數 | — | ≤0.02 | DL/T802-2002 |
| 2 | 內壁滑動磨擦系數 | — | ≤0.30 | GB/T3960-1983 |
| 3 | 抗拉強度 | MPa | ≥560 | DL/T802-2002 |
| 4 | 抗壓強度 | MPa | ≥410 | DL/T802-2002 |
| 5 | 線膨脹系數 | 10-6/K | 12 | DL/T802-2002 |
| 6 | 熱變形溫度 | ℃ | — | DL/T802-2002 |
| 7 | 氧指數 | — | — | DL/T802-2002 |
| 8 | 耐壓值 | KV | 工頻耐壓14KV/ mm 沖擊耐壓30.4 KV/ mm | 行業標準 |
鋼襯塑管道性能
1．具有極好的耐腐蝕性能，對一般酸堿鹽（如乙二酸、磷酸、40%重鉻酸鉀、氯化鈉、氟化鈉、氫氧化鈉等）及有機溶劑的化學穩定性良好，適用于腐蝕性氣體，液體及固液混合體等介質的輸送；可抵御小分子氣體的滲透，包括氧、二氧化碳、 、氯化氫氣體。
2．適用溫度范圍廣，使用溫度為：-30℃～90℃
3．機械強度與鋼管相同，耐漿體和粉塵沖擊，對彎曲、壓力和強度承受能力強
4．內壁光滑，不結垢，不滋生微生物、保證流體品質
5．塑層和鋼管緊密結合，剝離強度檢測其粘接力≧70N/cm
6．安裝工藝成熟、方便快捷
鋼襯塑管道特點：
1．具有優良的物理性
2．具有極好的耐腐蝕性能
3．機械強度與鋼管相同
4．衛生、不積垢，不滋生微生物、保證流體品質
5．耐化學腐蝕、耐土壤和海洋生物腐蝕，耐陰極剝離
6．安裝工藝成熟、方便快捷
7．耐候性好，適用沙漠、鹽堿等苛刻環境
8．管壁光滑、提高輸送效率、使用壽命長
襯塑管道應用領域：
1．廣泛用于化工、電力、冶金、食品等待業的介質輸送及環保處理系統。
2．飲水工程及給排水工程。
襯塑管使用條件：
1．真空值（即負壓）DN25-DN80:≤90kPa
DN100-DN150:≤70KPa
≥DN200:≤55KPa
2．正壓 DN25-DN80:≤6.4MPa
DN100-DN150:≤6.4MPa
≥DN200:≤2.5MPa

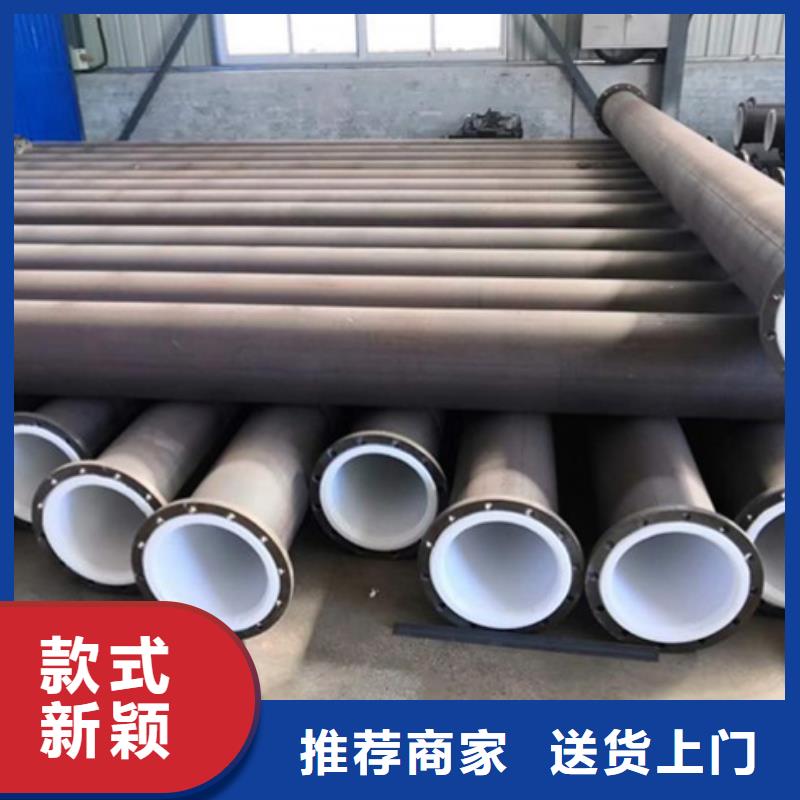

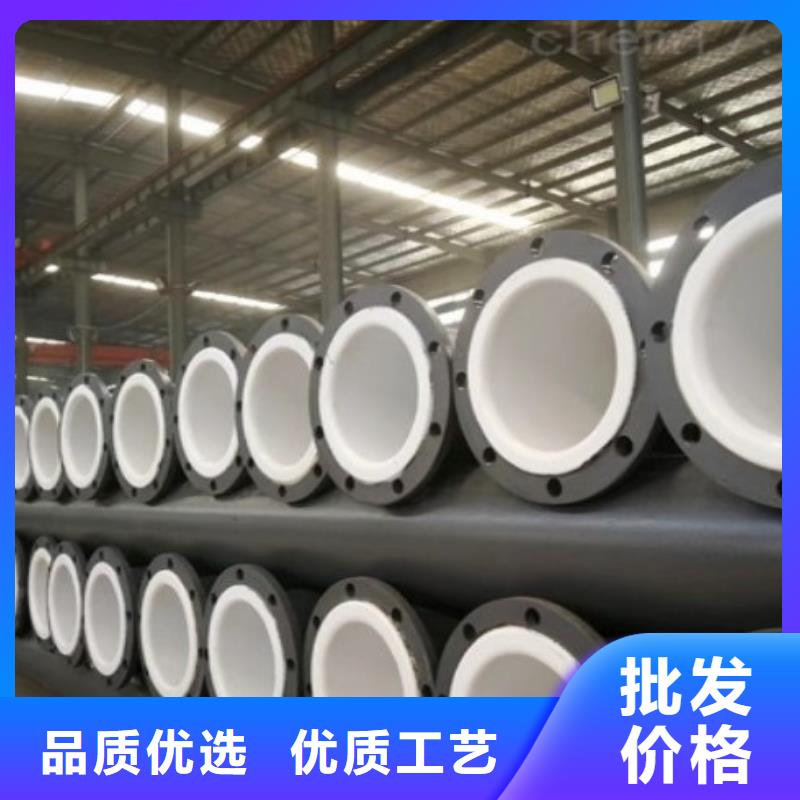

鋼襯塑管道是以普通碳素鋼管作為基體，內襯化學穩定性優良的熱塑性塑料，經冷拉復合或滾塑成型，它既有鋼管的機械性能，又有塑料管的耐腐蝕，緩結垢，不易生長微生物的特點，是輸送酸、堿、鹽、有腐蝕性氣體等介質的理想管道。
中雄管業有限公司(四平分公司)經過多年的研究， 鋼襯超高分子復合管產品不斷推陳出新，堅持技術、科學管理、誠信經營，注重引進的生產技術設備，推行標準化生產，從原材料采購、生產管理、產品檢測等關鍵環節把關。
鋼襯塑管道技術參數
| 公稱通徑 | 鋼管外徑 | 內襯厚度 | 法蘭襯塑面外徑d | 管道長度L |
| DN25 | φ32 | 1.5-2 | 68 | 500mm—100mm任意定尺 |
| DN32 | φ38 | 1.5-2 | 78 | 1000mm—100mm任意定尺 |
| DN40 | φ48 | 1.5-2 | 88 | 1500mm—100mm任意定尺 |
| DN50 | φ57 | 2-2.5 | 102 | 1500mm—100mm任意定尺 |
| DN65 | φ76 | 2-2.5 | 122 | 2000mm—100mm任意定尺 |
| DN80 | φ89 | 2-2.5 | 138 | 3000mm—100mm任意定尺 |
| DNl00 | φ108 | 2.5-3 | 158 | 5000mm—100mm任意定尺 |
| DNl25 | φ133 | 2.5-3 | 188 | 6000mm—100mm任意定尺 |
| DNl50 | φ159 | 2.5-3 | 212 | 6000mm—100mm任意定尺 |
| DN200 | φ219 | 2.5-3 | 268 | 6000mm—100mm任意定尺 |
| DN250 | φ273 | 3-3.5 | 320 | 6000mm—100mm任意定尺 |
| DN300 | φ325 | 3-3.5 | 370 | 6000mm—100mm任意定尺 |
| DN350 | φ377 | 3-3.5 | 430 | 6000mm—100mm任意定尺 |
| DN400 | φ426 | 3.5-4 | 485 | 6000mm—100mm任意定尺 |
| DN450 | φ477 | 3.5-4 | 532 | 6000mm—100mm任意定尺 |
| DN500 | φ520 | 3.5-4 | 585 | 6000mm—100mm任意定尺 |
| DN600 | φ630 | 4-5 | 685 | 6000mm—100mm任意定尺 |
| DN700 | φ720 | 4-5 | 800 | 6000mm—100mm任意定尺 |
| DN800 | φ820 | 4-5 | 906 | 6000mm—1 0mm任意定尺 |
