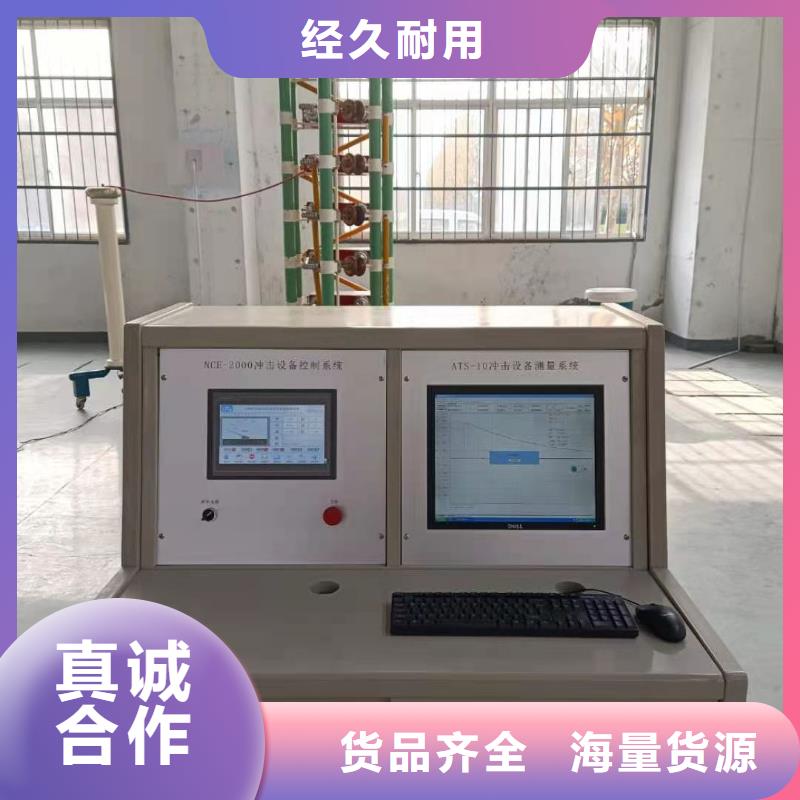

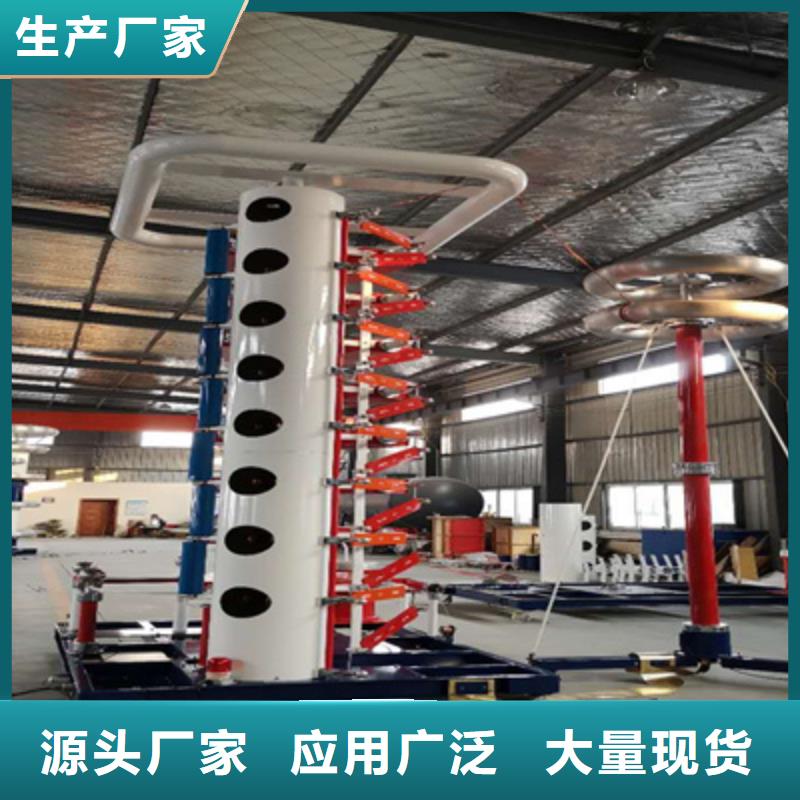

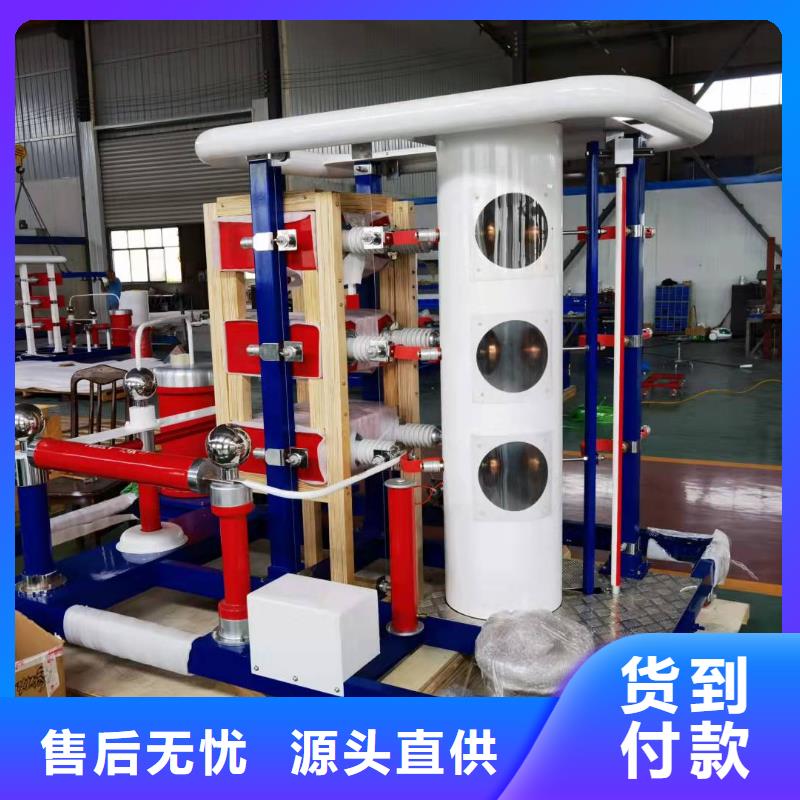

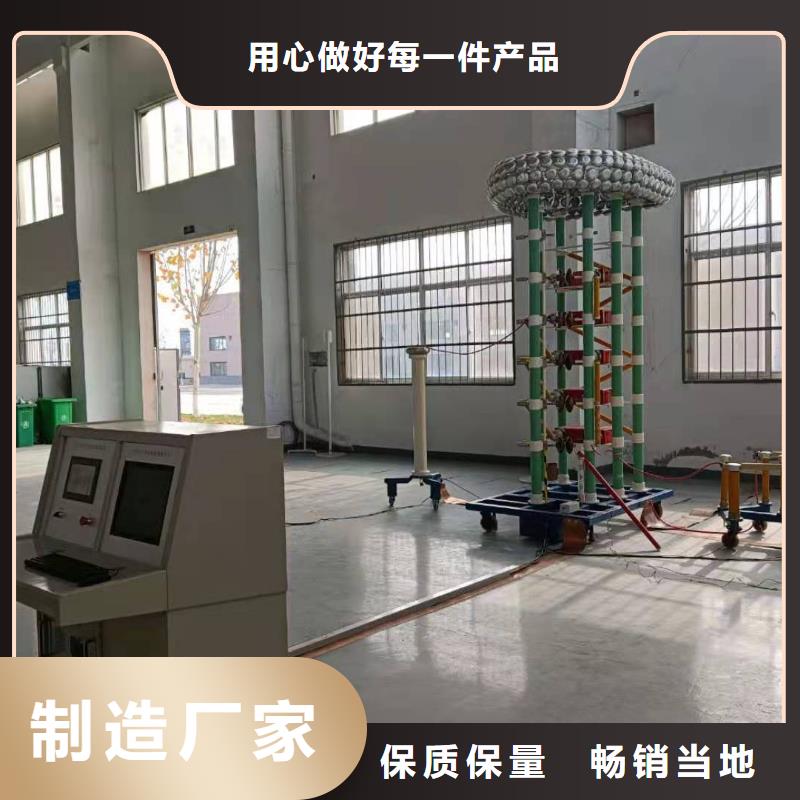

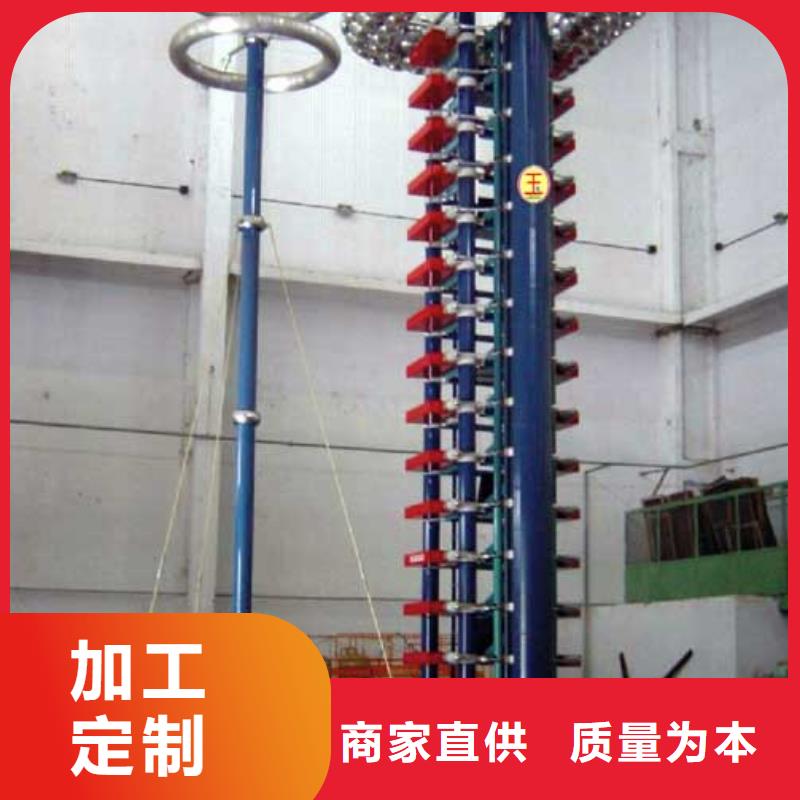

黑龍江雷電沖擊發生器 沖擊電壓發生器3.原理和電路雷電沖擊電壓測試設備是采用電容儲能的脈沖功率裝置，其基本原理框圖如下：圖4-1 沖擊測試裝置框圖設備總共分為以下四個部分（單元）：1）沖擊電壓發生器；2）電源耦合系統；3）觸摸屏控制系統；4）計算機測控系統。4.觸摸屏控制系統操作方法5.1.在測控系統機柜上有1個旋轉按鈕 和1個急停按鈕，其功能分別如下：1）【控制電源】：順時針旋轉開關，控制回路接通電源；逆時針旋轉，則關斷控制電源。2）【緊急停止】：在任何緊急情況下，按下緊急按鈕，系統停止切斷電源，主回路接地系統處于狀態。5.2.系統啟動后自動進入觸摸屏主控界面，在主控頁面內可以通過簡單的觸摸操作完成對系統的所有控制，并且將系統的運行狀態直觀的以圖形動畫顯示出來。主控界面主要包括三部分，圖形顯示區（1），狀態信息顯示區（2）和控制區（3）圖7-2 主控界面5.2.1.【圖形顯示區】包括控制系統主要部件的動作，可以直觀的以動畫的方式檢測到控制系統各個部件當前的狀態。?極性狀態：顯示會根據當前的極性自動顯示文字“正極性”或者“負極性”。無極性則顯示“無”，并閃爍，提醒您需要先進行極性切換。?電容器：充電時指針會從左往右移動，說明正在充電，電容器根據充電電壓與設置電壓以百分比填入，可以直觀看到充電情況，并以文字形式顯示當前電壓。 接地狀態：當接地電磁鐵打開時，圖形化接地打開指示燈由綠色變為紅色，表示危險。?觸發球：可以直觀的顯示出當前觸發球的距離并根據觸發球的距離自動調整顯示球的位置，并伴以數字顯示當前球隙距離。【狀態信息顯示區】顯示當前系統的設置參數，故障信息，以及各部分的運行狀態啟動條件：備妥、急停按鈕及試品門以界面指示燈的方式顯示，當系統啟動的條件未達到時，該部分會顯示為紅色。?主回路狀態：主電源與接地打開指示燈的紅燈分別表示主接觸器合閘到位與接地打開到位。故障狀態：當異常指示燈閃爍時說明有故障發生。設置參數顯示：當前電壓與充電次數前面的數字為當前的實際測試數據，斜杠后面為設置參數；充電時間前面的數字為當前的充電時間，斜杠后面為設置的充電間隔時間；?運行狀態：上面一行為現實系統運行流程狀態，顯示當前系統運行的步驟。右側一行顯示PLC運行狀態，有故障時，顯示故障信息。
