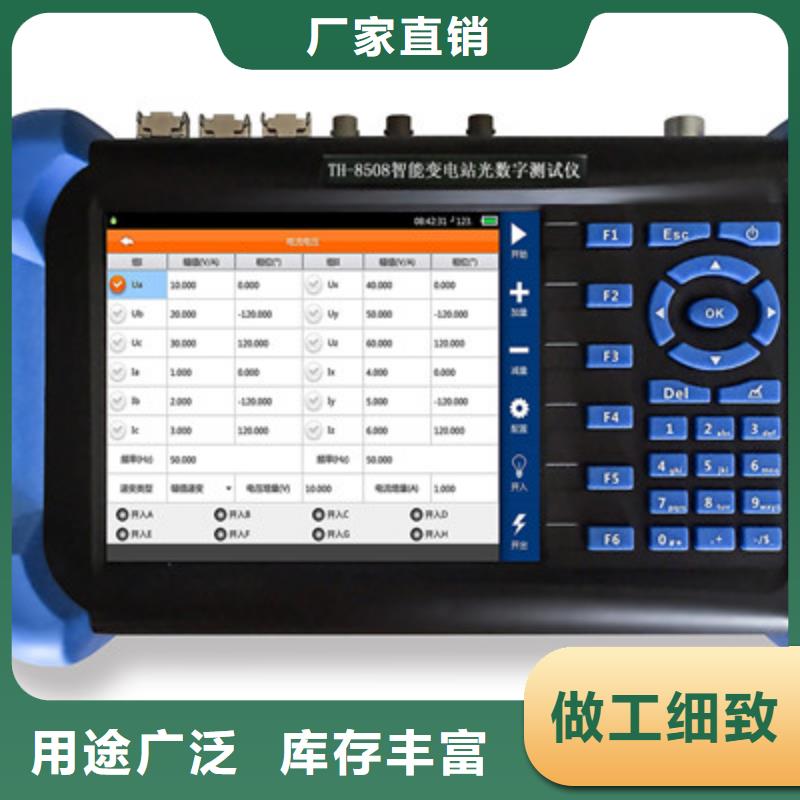

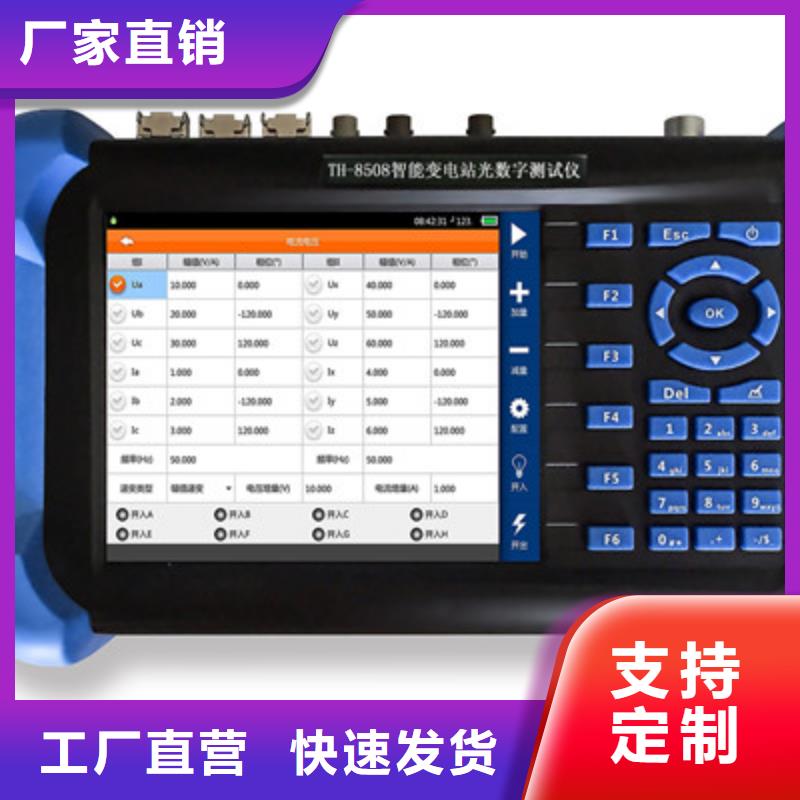

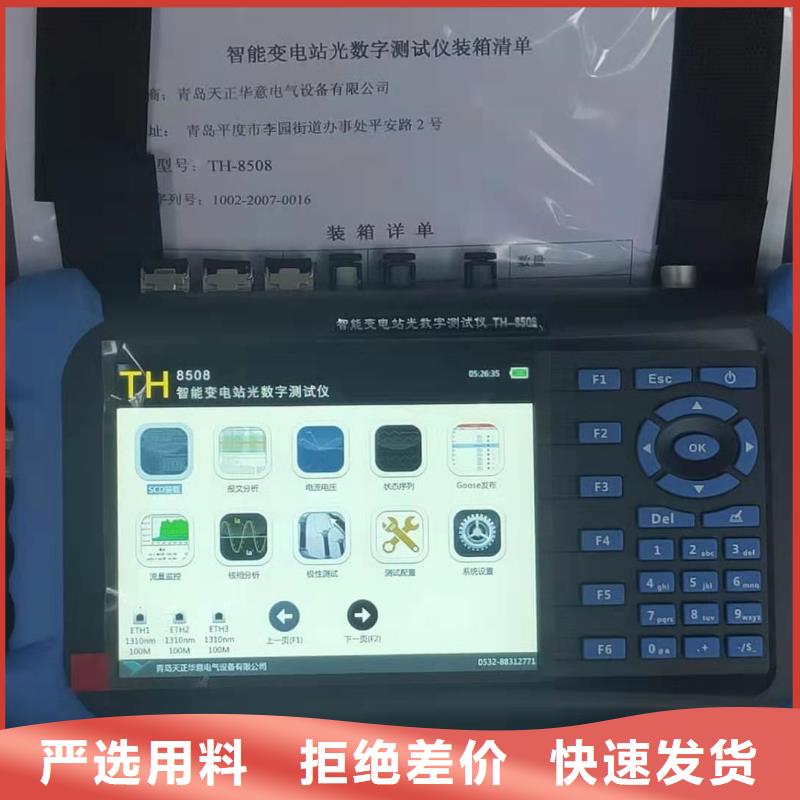

漯河手持式光數字測試儀主機TH-8508智能變電站光數字測試儀充電器1×DC4.2V，3.0AU盤1×Kingston，4.0G測試線材不同型號配置的測試線材不同，以裝箱清單為準相關文件1×用戶手冊1×裝箱清單1×產品合格證1×產品保修卡包裝箱1×鋁制外包裝箱，手提式若以上列出的任何一項配件有損壞或是短缺，請盡快與您的經銷商聯系。1.3 產品特色?采用5.7吋真彩液晶顯示屏，640px×480px，支持觸摸屏＋鍵盤操控模式； 可模擬合并單元（MU）輸出IEC61850-9-1/2光數字報文，對光數字繼電保護裝置進行測試；?可模擬光電互感器輸出FT3報文，對FT3輸入的合并單元進行測試；?支持SCL文件（SCD、ICD、CID等）導入以提取需要的裝置實例配置信息，完成測試配置；?支持網絡報文偵聽，并自動與SCL文件進行匹配，對不相符的項目進行標記；?支持電壓電流輸出測試，6路電壓6路電流可映射至多個采樣值控制塊輸出；?支持狀態序列輸出測試，并具有短路故障計算功能；?支持B碼觸發輸出采樣值，可實現多機同步輸出測試；?光串口IEC60044-8報文傳輸速率2.0Mbps～10.0Mbps可選；?支持SV報文輸出時間均勻性、額定延時監測；?支持光口數據流量監測；?支持GOOSE發送機制監測；?具有光數字SV控制塊的極性校核功能和核相功能；?具有光口數據轉發功能，可用于串行偵測報文；?支持單纖網絡連接（無Link模式），光口數據鏡像、轉發、回環等；?支持SV、GOOSE及IEEE1588報文監測，支持波形、幅值、相位、頻率、諧波、離散度、異常報文、變位記錄等數據呈現方式；?支持SV報文重采樣；?內置11000mAh可充電鋰電池供電，連續工作時長≥5小時。專業版本TH-8508智能變電站光數字測試儀機型支持以下測試：支持光網口模塊熱拔插，實現100M/1000M光模塊切換；支持交換機VLAN測試；光功率測量；支持智能終端SOE響應時間測試；后續將支持更多的測試，我們將及時為您提供免費軟件升級服務。

漯河手持式光數字測試儀系統繼電保護測試儀主要檢測項目繼電保護測試儀智能檢定系統主要功能包括：交流電流、電壓輸出幅值測試交流電流、電壓輸出相位測試交流電流、電壓輸出頻率測試交流電流、電壓輸出幅頻特性測試交流電流、電壓輸出總畸度率測試交流電流、電壓輸出的直流分量測試交流電流、電壓輸出帶載能力測試交流電流、電壓輸出零點漂移測試交流電流、電壓輸出的諧波測試交流電流、電壓輸出的連續性測試交流電流、電壓輸出響應時間測試交流電流、電壓輸出同步性的測試交流電流、電壓輸出合閘角的測試交流電流、電壓輸出對稱性測試直流電流、電壓輸出幅值測試直流電流、電壓輸出紋波測試直流電流、電壓輸出零點漂移測試直流電流、電壓輸出帶載能力測試直流電流、電壓輸出連續性測試直流電流、電壓輸出響應時間測試三對開入量動作的一致性測試三對開出量輸出的一致性測試四、系統相關設備系統設備中包含錄波模塊、電腦、接口轉換器、交換機。接口轉換器把其他通訊接口轉換成網口并通過交換機來相互鏈接；系統軟件安裝在電腦中，運用網口來實現各個設備間的相互通訊，完成項目的檢定通過打印機輸出檢定。

漯河手持式光數字測試儀定制服務：為了滿足客戶（特別是保護廠家）對不用應用的需求，我們還為客戶提供貼心的軟件定制服務！1.4 產品面板圖1 TH-8508智能變電站光數字測試儀面板圖示 1.5 外圍接口圖2 TH-8508智能變電站光數字測試儀頂部圖示接口標簽類型接口方式功能描述NET電以太網口RJ-45，10M/100M自適應USBUSB接口USB2.0USB存儲設備接入SYN同步接口SCIRIG-B或PPS接入S1/2光纖串口SC，850nm，2M～10MIEC60044-7/8 FT3幀報文收發ETH1/2光以太網口SC，1310nm，100MIEC618650 SV/GS 報文收發指示燈電源/充電LED紅-充電；綠-電量滿通訊狀態LED綠-閃爍，有數據；黑-無數據圖3 TH-8508智能變電站光數字測試儀頂部圖示接口標簽類型接口方式功能描述NET電以太網口RJ-45，100/1000M根據插入的光纖模塊類型自動識別USBUSB接口USB2.0USB存儲設備接入SYN同步接口STIRIG-B或PPS接入S1光纖串口ST，850nm，2M～10MIEC60044-7/8 FT3幀報文收發ETH1/2/3光以太網口LC，1310nm/850，100/1000MIEC618650 SV/GS 報文收發開關量9針插頭開入：空接點或帶電位檢測；開出：高速開出。開入開出硬接點指示燈電源/充電LED紅-充電；綠-電量滿通訊狀態LED綠-閃爍，有數據；黑-無數據圖4 TH-8508智能變電站光數字測試儀底部圖示電源適配器參數型號：XC-04230輸入：100V～240VAC50/60Hz2.0A Max輸出：4.2V，3.0A指示燈：紅燈——正在充電綠燈——未工作或充滿不亮——無外部供電或損壞充電結束后請把及時將電源適配器拔出電源插座，以節省能源。1、如果電源適配器損壞，請嚴格遵循萬用表充電設備要求參數采購新的電源適配器，不能隨意混用，以防損壞萬用表。

漯河手持式光數字測試儀測試軟件基于Windows系統，采用嵌入式軟件開發工具，功能齊全、界面友好、使用方便，底層硬件控制性能，首創多層樹型結構的試驗模板數據庫組織方式，靈活的OFFICE文件格式試驗報告，為實現試驗數據庫和試驗報告管理的集成化、系統化提供了數據基礎。h. 采用我公司模擬輸出繼保儀相同的測試軟件，具有相同的測試功能、軟件界面和操作方法。既有富有特色、簡潔方便的通用測試模擬功能，又有實用有效的各類繼電器校驗程序，更有提供多種校驗和搜索方式的成套微機保護和自動裝置的自動試驗程序，各類故障模擬程序，能真實模擬和回放現場實際的各類故障、暫態、振蕩、重合閘行為。單位名稱：青島天正華意電氣設備有限公司稅 ???號：788839J公司地址：青島平度市李園街道辦事處平安路2號

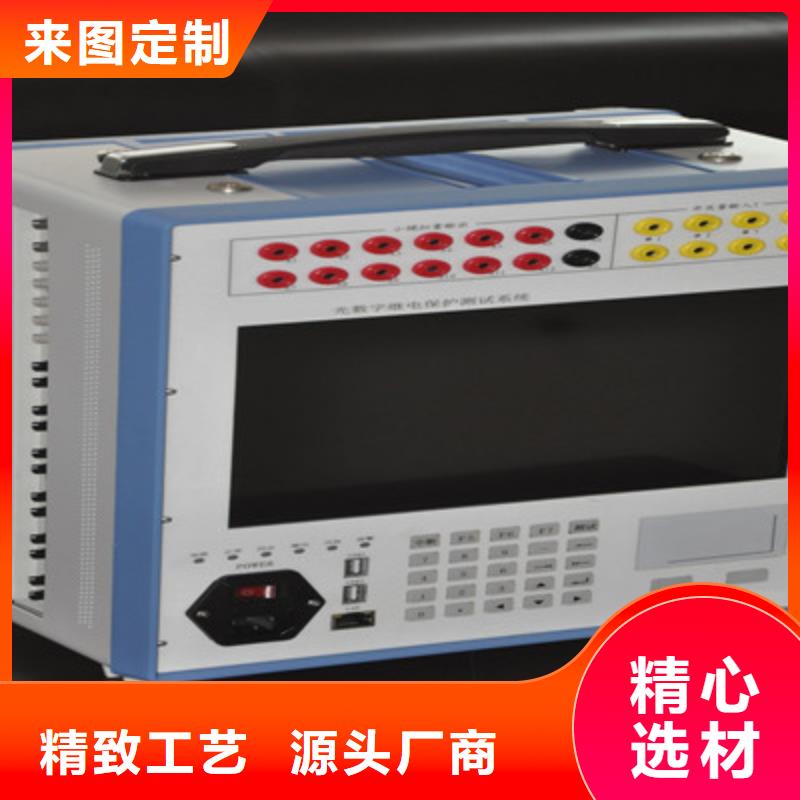

漯河手持式光數字測試儀 超輕小型系列手持式列繼電保護測試儀，是采用一代科技和電子技術成果全新設計的超輕小便攜的手持系列繼電保護測試儀。該系列繼保儀功能配置和操作方式與傳統大型繼保儀完全相同，但體積超小、重量輕，攜帶極其輕松，極大降低了現場人員的工作負擔，提高了現場工作效率。手持系列繼保儀包括TH-10型單相電流三相電壓型、TH-30型三相電流四相電壓標準型、TH-60型六相電流六相電壓標準型。技術特點?超小型繼保儀，略大于A4尺寸，體積超小，輕松攜帶?超輕型繼保儀，僅重9.6kg，可手持操作?標準4路電壓、3路電流輸出，相電壓120V，相電流30A?WindowTH操作系統，10寸大彩屏，傳統測試軟件，操作簡潔流暢?雙操作模式，單機操作，外接PC或WiFi操作?新型高保真線性功放，輸出精度高達0.1％?高集成模塊化結構，EMC性能好，可靠性高?完善可靠的自保護功能?主要技術參數標準模擬量電壓電流輸出交流電流輸出：AC 3×30A/200VA交流電壓輸出：AC 4×120V/60VA交流輸出精度：0.1％（10~120V）直流電流輸出：DC 3×（±10A）/100VA直流電壓輸出：DC 4×（±160V）/60VA相位：0~360°相位準確度：＜0.5°輸出頻率：10~1200Hz頻率準確度：＜ 0.01Hz疊加諧波：0~24次諧波開關量：8路開入，4路開出規格尺寸：350×250×120mm（長×寬×高）重量：9.6kg單位名稱：青島天正華意電氣設備有限公司稅 ???號：788839J公司地址：青島平度市李園街道辦事處平安路2號電 ???話：

漯河手持式光數字測試儀GOOSE 網絡可交換以下實時數據：a. 保護裝置的跳、合閘命令b. 測控裝置的遙控命令c. 保護裝置間信息（啟動失靈、閉鎖重合閘、遠跳等）d. 一次設備的遙信信號（開關刀閘位置、壓力等）e. 間隔層的聯鎖信息光數字繼電保護測試儀可對基于IEC61850標準的數字化裝置和儀表進行測試和試驗。系統內置嵌入式工控機，不用外接電腦即可獨立操作以模擬合并單元，將電壓、電流量按照IEC61850-9-1、IEC61850-9-2及FT3幀格式打包實時發送采樣值給被測設備，輔以發送必要的GOOSE報文或輸出必要的開關量硬接點信號，而被測設備的動作信號則通過測試儀的硬開關量輸入接點或者以GOOSE報文發回給測試儀，測試儀根據試驗邏輯過程實時對輸出量進行調整，完成數字化裝置和儀表的閉環測試。為滿足保護“直采直跳”、“保護就地化”、“雙采樣”” 、“不依賴外部時鐘同步采樣”等新的標準要求，光數字繼電保護測試儀提供了多達6對光纖網絡接口和6個光纖串行接口，每對光網口可配置多達10組IEC61850-9-1/2 SMV、GOOSE混合收發，每個光串口可配置1組FT3 SMV收發，每組IEC61850-9-1 SMV可配置多達32個SMV數據通道，每組IEC61850-9-2 SMV可配置多達64個SMV數據通道，每組GOOSE可配置多達256個數據通道，每組FT3可支持國網的擴展幀即22個SMV數據通道。另外還具有2組共12路模擬小信號輸出、8通道開入量、4通道開出量，內置GPS同步時鐘以及IRIG-B或IEEE1588時間同步接口。主要適用于數字化變電站各種數字化保護、自動裝置和儀器儀表的參數整定和測試，智能化程度高，測試準確。能模擬2組共12路電流、電壓的調幅、移相、分相獨立變頻、多態故障模擬、疊加諧波，具有失真告警、錄波數據回放輸出等功能，是確保數字化變電站及線路運行的重要測試儀器。

漯河手持式光數字測試儀TH-8508智能變電站光數字測試儀技術參數型號型號光纖網口數量2對3對類型SC100Mbits/sLC100/1000Mbits/s協議IEC61850-9-1，IEC61850-9-2，GOOSE，IEEE1588網絡對時時標誤差＜25ns光纖串口數量2對1對類型SCST協議IEC60044-7/8幀報文，國網擴展幀報文，許繼私有報文時標誤差＜25ns同步接口數量1個類型SCST協議IRIG-B或PPS以太網通訊接口及USB接口數量RJ-45 1個；USB 1個硬開入與硬開出數量無各2路電池性能容量可充電鋰電池，11000mAh可充電鋰電池，11000mAh待機時間＞72小時＞72小時工作時間＞5小時＞5小時充電時間＜4小時＜4小時外觀特征屏幕5.7英寸，觸摸屏5.7英寸，觸摸屏分辨率640×480640×480尺寸250mm×140mm×44mm250mm×140mm×44mm重量800g880g※ 規格若有變動，恕不另行通知章產品介紹1.1 歡迎使用感謝您使用TH-8508智能變電站光數字測試儀！TH-8508智能變電站光數字測試儀是青島天正華意電氣設備有限公司針對數字化/智能變電站網絡通信過程推出的一款專用測試工具。自動偵測過程層通訊報文信息并解析，通過有效值、相位、波形以及開關量狀態等多種方式給直觀呈現給用戶，并對報文進行分類統計，同時支持報文發送，是數字化/智能變電站安裝、調試、運行和維護的必備工具。其主要支持以下協議：1.2 產品包裝在您拿到本產品包裝盒之后，請仔細檢查下面所列出的各相標準配件是否齊全。
