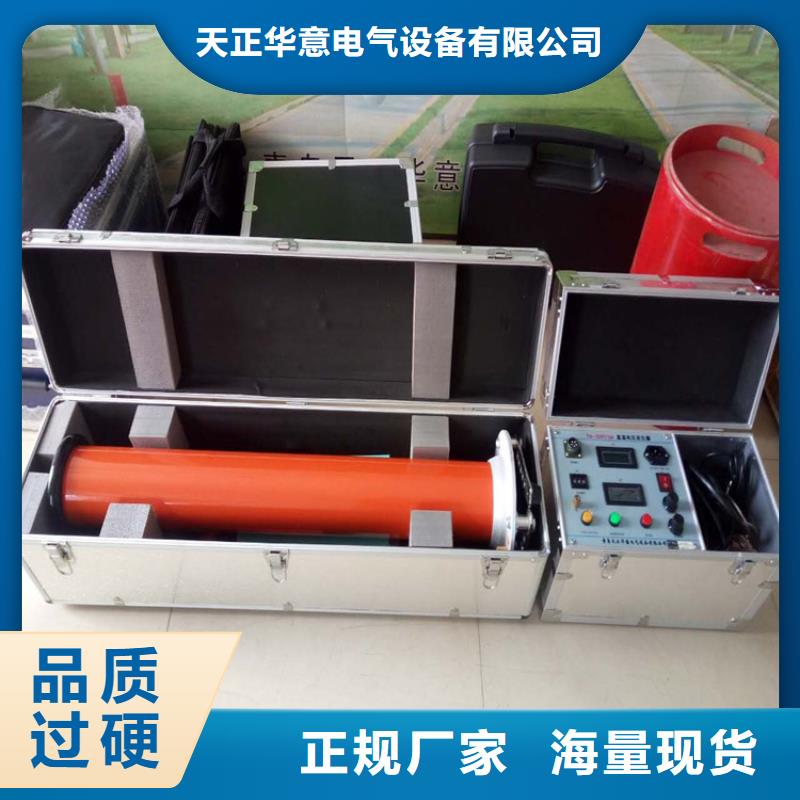

臨夏直流高壓發生器氧化鋅試驗1. 設備屏點擊“氧化鋅試驗”選項，設備可進行氧化鋅避雷器直流泄漏試驗，先進行過電壓和過電流保護值，升壓速度設置，點擊“繼續”。2.點擊“開始試驗（暫停）”按鈕，設備自動升壓，試驗人員只需關注電壓電流表數據，如遇緊急情況可再次點擊該按鈕停止試驗。3.設備自動升壓，記錄1mA下電壓值并自動返回到該電壓的75％記錄電流值，然后自動斷開高壓，顯示如下：9.點擊“保存”按鈕保存數據，點擊“打印”按鈕打印結果。五、查詢與打印1.設備可在任意狀態下打印試驗結果，也可通過主菜單“結果查詢”選項進行查詢后打印，點擊“結果查詢”可查看已保存的試驗數據。2.點擊數字框選擇對應的近試驗結果，顯示如下：直流耐壓結果查詢階段耐壓結果查詢氧化鋅試驗結果查詢六、出廠設置本設備是高精度計量儀器，每一個試驗周期（一般為一年）都應與標準分壓器進行相應的比對，所以特別設置“出廠設置”按鈕，方便專業人員進行儀器的校準，此選項下電壓、電流值為直讀（如果設備有手動功能，在此選項下可讀取試驗結果，除此以外一般情況下此選項應由本公司技術人員進行操作！）出寶貴意見。

臨夏交流指示儀表檢定裝置廠家發貨及時 <臨夏>天正華意電氣設備有限公司

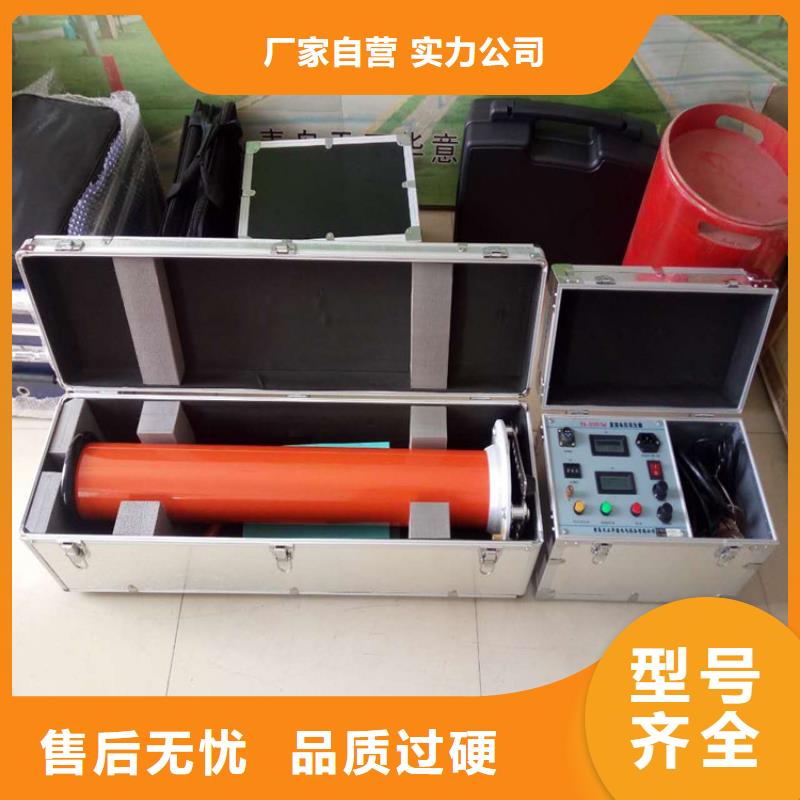

臨夏直流高壓發生器試驗完畢，將電壓調節旋鈕調到起點，間隙球調回到零點，聽到啪的一聲，這是正常的放電現象，電壓表頭電壓也會快速的降下來到0.3KV左右，這時我們再通過放電棒點在高壓電纜處進行再次放電，電壓表的電壓會降至0V，保持幾秒鐘，就可以的拆除測試線了。5、做電纜故障試驗時，先用電纜故障測距儀測出故障點距離，然后啟動高壓電源進行沖擊故障，當間隙球有節奏的產生放電現象，控制在3-5秒放一次電，這時要停止高壓輸出，等待測試人員到故障點附近時，再進行高壓沖擊試驗。六、使用與維護1、開箱時應檢查設備外觀是否完好，表計、調壓器及接線是否松動。2、儀器保存在干燥處，長期不用，在重新使用前應用2500V兆歐表檢查對地主絕緣，電阻值應≥1.5MΩ。七、配件清單1、30KV高壓輸出線 1根2、AC220V電源線 1根3、50KV放電棒 1支4、接地線 1根單位名稱：青島天正華意電氣設備有限公司司地址：青島平度市李園街道辦事處平安路2號

臨夏直流高壓發生器產品符合DL/T848.1-2004技術要求，并經電力部電氣設備質量檢測測試中心型式試驗，嚴格執行企標出廠。2．技術參數：規格技術參數 電壓測量精度數顯表 ±(1.5％讀數±2個字)電流測量精度數顯表 ±(1.5％讀數±2個字)波紋系數≤2％電壓穩定度隨機波動，電源電壓變化±10％時≤1％過載能力空載電壓可超出額定電壓10％使用十分鐘充電電流為1.25倍額定電流電源 單相交流50HZ 220V±10％工作方式間斷使用一次連續時間長為10分鐘工作環境 溫度：-10~40℃相對濕度：室溫為25℃時不大于85％（無凝露）海拔高度：1500米以下帶電容負荷能力被試品電容量無限制可用1.5倍的額定電流充電結構特點環氧玻璃鋼電氣絕緣倍壓筒空氣絕緣、無泄漏之慮操作箱特點高精度0.75UDC1mA單觸按鈕（精度≤3％）適合氧化鋅避雷器試驗過壓保護采用撥置，一目了然立臥兩用型國際標準機箱，方便現場注：因產品不斷更新，不另行通知，以實樣為準，本公司保留解釋權.四、產品功能說明（1）．控制箱面板示意圖1．控制箱接地端子：控制箱接地端子與倍壓筒接地端子及試品接地聯接為一點后再與接地網相連。2．中頻及測量電纜快速聯接插座：用于機箱與倍壓部分的聯接。聯接時只需將電纜壓下插頭順時針方向轉動到位拆線時只需逆時針轉動電纜插頭。3．過壓整定撥盤開關：用于設定過電壓保護值。撥盤開關所顯示單位為kV ，設定值為試驗電壓1.1倍。4．電源輸入插座：將隨機配置的電源線與電源輸入插座相聯。(交流220V±10％，插座內自帶保險管。)5．數顯電壓表：數字顯示直流高壓輸出電壓。

<臨夏>天正華意電氣設備有限公司 臨夏交流指示儀表檢定裝置廠家發貨及時 <臨夏>天正華意電氣設備有限公司

臨夏直流高壓發生器如果試品表面污穢要排除試品表面泄漏電流的影響可在試品高電位端用裸金屬軟線緊密繞幾圈后與高壓引線的屏蔽相聯接(見下圖)。c.對氧化鋅、磁吹避雷器等試品接地端可拆開的情況下，也可采用在試品的底部(地電位側)串入電流表進行測量的方式。 當要排除試品表面泄漏電流的影響，可用軟的裸銅線在試品地電位端繞上幾圈并與屏蔽線的屏蔽相聯接(見下圖)13.對于氧化鋅避雷器等小電容試品一般通過測壓電阻放電時間很快。而對電纜等大電容試品一般要待試品電壓自放電至試驗電壓的20％以下，再通過配套的放電棒進行放電。待試品充分放電后掛好接地線，才允許進行高壓引線的拆除和更換接線工作。14.保護動作后的操作在使用過程中發現綠燈滅，紅燈亮，電壓下降，即為有關保護動作。此時應關閉電源開關，面板指示燈均不亮。將調壓電位器退回零位，一分鐘后待機內低壓電容器充分放電后才允許再次打開電源開關。重新進行空載試驗并查明情況后可再次升壓試驗。六、故障檢查與處理現象原 因處理1電源開關接通后綠燈不亮且風扇不轉。1 電源線開路。2 電源保險絲熔斷。更換電源線。更換保險絲。2按綠色按鈕綠燈不亮。調壓電位器未回零。電位器回零。3按綠色按鈕綠燈亮，一升壓綠燈滅，紅燈亮。高壓輸出端搭地試品短路。檢查輸出電纜。檢查被試品。4升壓過程中綠燈滅，紅燈亮。試品放電或擊穿，過壓或過流保護動作。檢查被試品。重新設置整定值。七、產品成套性1．控制箱 1臺2．高壓倍壓筒 1節3．使用說明書 1份4 ．備用保險絲 若干5．電源電纜1根6．專用接地線 1組7．放電棒 1根8．水電阻或限流電阻1根9 微安表1塊八、質量保證1.我公司提供的儀器設備均能滿足需方的要求，并無償提供售前技術服務。2.我公司產品在生產過程中得到有效的檢驗和控制，嚴格按ISO9001質量體系生產服務出廠。3.我公司產品質量均滿足我公司的企業標準和相關標準。九、服務承諾本產品整機保修一年，實行“三包 ” ，終身維修，在保修期內凡屬本公司設備質量問題，提供免費維修。由于用戶操作不當或不慎造成損壞，提供優惠服務。我們將期待您對本公司產品提出寶貴意見。

臨夏直流高壓發生器.幾種測量方法1.一般測量時，當接好線后，先把聯接試品的線懸空，升到試驗電壓后讀取空試時的電暈和雜散電流I，然后接上試品升到試驗電壓讀取總電流Ⅰ1；試品泄漏電流：Io ＝Ⅰ1—I’2.當需要測量被試品泄漏電流時，則應在高壓側串入高壓微安表(見下圖)微安表接入試品CX高壓側接線圖微安表必須有金屬屏蔽，應采用屏蔽線與試品聯接。高壓引線的屏蔽引出應與儀表端的屏蔽緊密聯接。如果試品表面污穢要排除試品表面泄漏電流的影響可在試品高電位端用裸金屬軟線緊密繞幾圈后與高壓引線的屏蔽相聯接(見下圖)。3.對氧化鋅、磁吹避雷器等試品接地端可拆開的情況下，也可采用在試品的底部(地電位側)串入電流表進行測量的方式。 當要排除試品表面泄漏電流的影響，可用軟的裸銅線在試品地電位端繞上幾圈并與屏蔽線的屏蔽相聯接(見下圖)4.對于氧化鋅避雷器等小電容試品一般通過測壓電阻放電時間很快。而對電纜等大電容試品一般要待試品電壓自放電至試驗電壓的20％以下，再通過配套的放電棒進行放電。待試品充分放電后掛好接地線，才允許進行高壓引線的拆除和更換接線工作。八、產品成套性1．控制箱 1臺2．高壓倍壓筒 1節3．使用說明書 1份4．產品檢驗合格證 1份5．備用熔斷絲 若干個6．電源電纜1根7．專用接地線 1組8．放電棒 1根9．限流電阻1根九、質量保證1.我公司提供的儀器設備均能滿足需方的要求，并無償提供售前技術服務。2.我公司產品在生產過程中得到有效的檢驗和控制，嚴格按ISO9001質量體系生產服務出廠。3.我公司產品質量均滿足我公司的企業標準和相關標準。十、服務承諾本產品整機保修一年，實行“三包 ” ，終身維修，在保修期內凡屬本公司設備質量問題，提供免費維修。由于用戶操作不當或不慎造成損壞，提供優惠服務。我們將期待您對本公司產品提

臨夏交流指示儀表檢定裝置廠家發貨及時 <臨夏>天正華意電氣設備有限公司

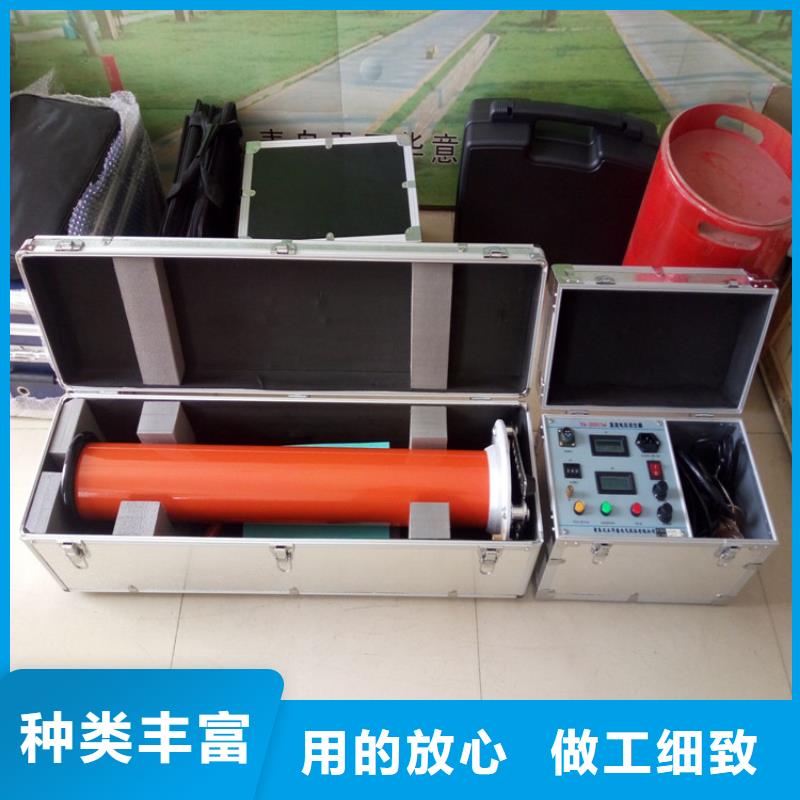

臨夏直流高壓發生器系列智能全自動直流高壓發生器是我公司根據新的中國電力行業標準DL/T848.1-2004《直流高壓發生器通用技術條件》設計制造的，在第二代便攜式直流高壓試驗器的基礎上研制開發的一代智能型產品。主要適用于電力部門、工礦、冶金、鋼鐵等企業動力部門對氧化鋅避雷器、電力電纜、變壓器、發電機等高壓電氣設備進行直流耐壓試驗。本機采用全中文菜單顯示，觸摸屏按鍵操作，人機界面好，操作簡單。并且具有自動零位啟動，過壓過流保護等功能，可靠，智能化程度高，功能完備，數據穩定可靠。二、工作原理框圖三、主要技術參數特點1．技術特點：采用中頻倍壓電路，應用PWM脈寬調制技術和大功率IGBT器件。對PWM不準確線性度進行了調整，精度得到了大幅度提高。采用電壓大反饋，輸出電壓穩定度高，紋波系數≤1％。觸摸屏直觀操作，人機界面清晰準確。高精度AD轉換測量高壓電壓電流，實時監測，并且在輸出電壓有波動時能自動調節輸入電壓實現輸出高壓的穩定，試驗數據真實可靠。

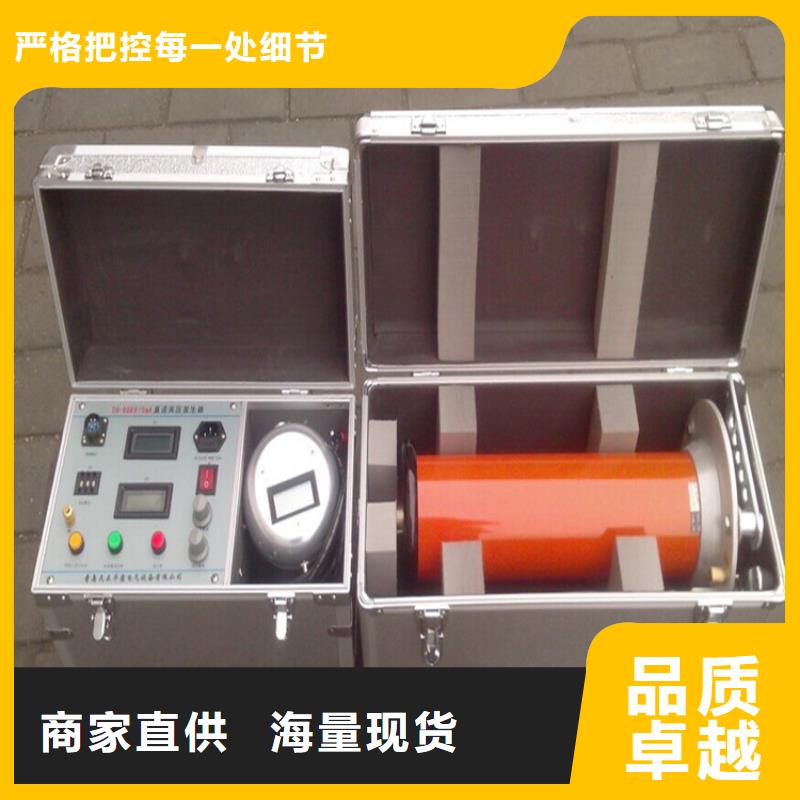

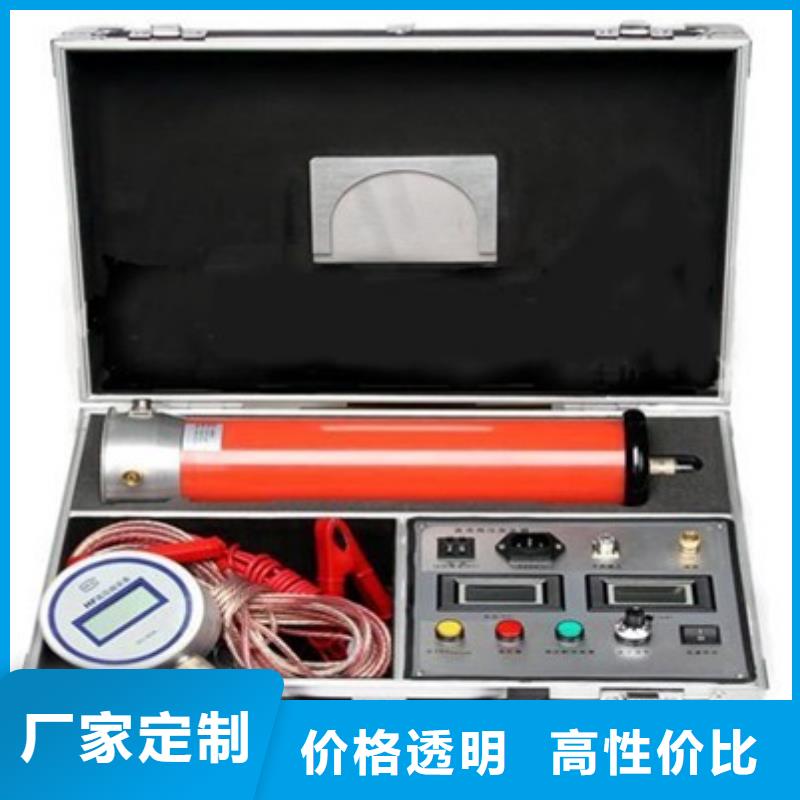

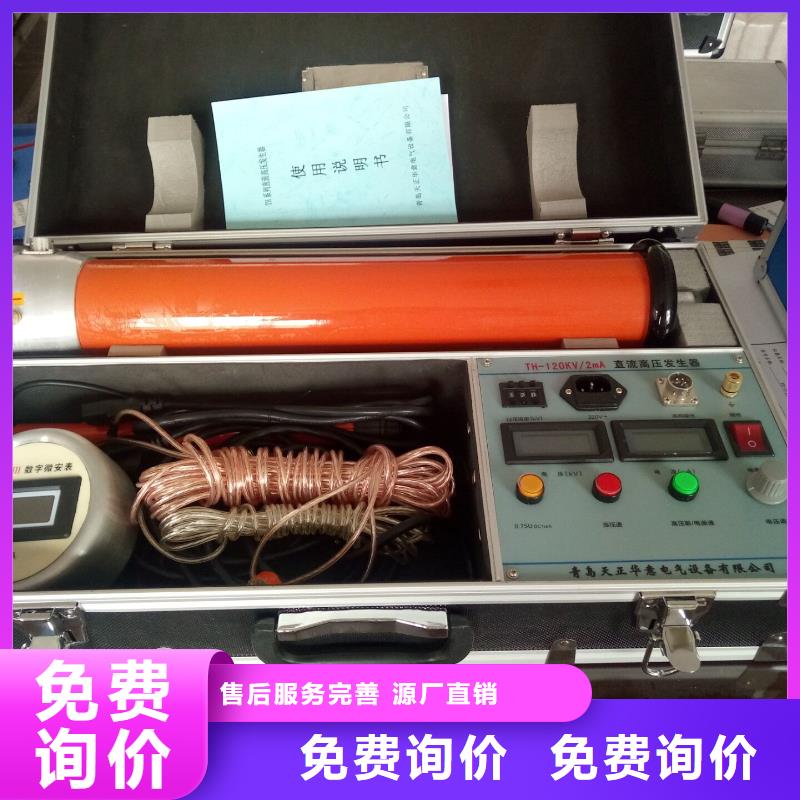

臨夏直流高壓發生器產品功能說明（1）．控制箱面板示意圖1．控制箱接地端子：控制箱接地端子與倍壓筒接地端子及試品接地聯接為一點后再與接地網相連。2．中頻及測量電纜快速聯接插座：用于機箱與倍壓部分的聯接。聯接時只需將電纜壓下插頭順時針方向轉動到位拆線時只需逆時針轉動電纜插頭。3．過壓整定撥盤開關：用于設定過電壓保護值。撥盤開關所顯示單位為kV ，設定值為試驗電壓1.1倍。4．電源輸入插座：將隨機配置的電源線與電源輸入插座相聯。(交流220V±10％，插座內自帶保險管。)5．數顯電壓表：數字顯示直流高壓輸出電壓。6．數顯電流表：數字顯示直流高壓輸出電流。7．電源開關：向前按下，電源接通，紅燈亮。反之為關斷。8．黃燈按鈕：此功能是專門為氧化鋅避雷器快速測量0．75UDc1mA用。綠燈亮時有效。當按下黃色按鈕后黃燈亮，輸出高壓降至原來0.75％，并保持此狀態。按下紅色按鈕，紅燈、綠燈均滅，高壓切斷并退出0．75倍狀態。9．綠燈按鈕：高壓接通按鈕、高壓指示燈。在紅燈亮的狀態下，按下綠色按鈕后，綠燈亮紅燈滅，表示高壓回路接通，此時可升壓。此按鈕須在電壓調節電位器回零狀態下才有效。如按下綠色按鈕，綠燈亮紅燈仍亮，但松開按鈕綠燈滅紅燈亮，表示機內保護電路已工作。10．紅燈按鈕：紅燈亮，表示電源已接通及高壓斷開。在綠燈亮狀態下按下紅色按鈕，綠燈滅紅紅亮，高壓回路切斷。 11．電壓調節電位器：該電位器為多圈電位器。順時針旋轉為升壓，反之為降壓。此電位器具備控制電子零位保護功能，因此升壓前必須先回零。（2）．倍壓筒示意圖 1． 高壓引出接線柱（可連接微安表和水電阻或限流電阻） 2． 均壓球3． 倍壓筒體4． 接地端子 5． 中頻連接端子6． 底座（3）試驗回路連接圖

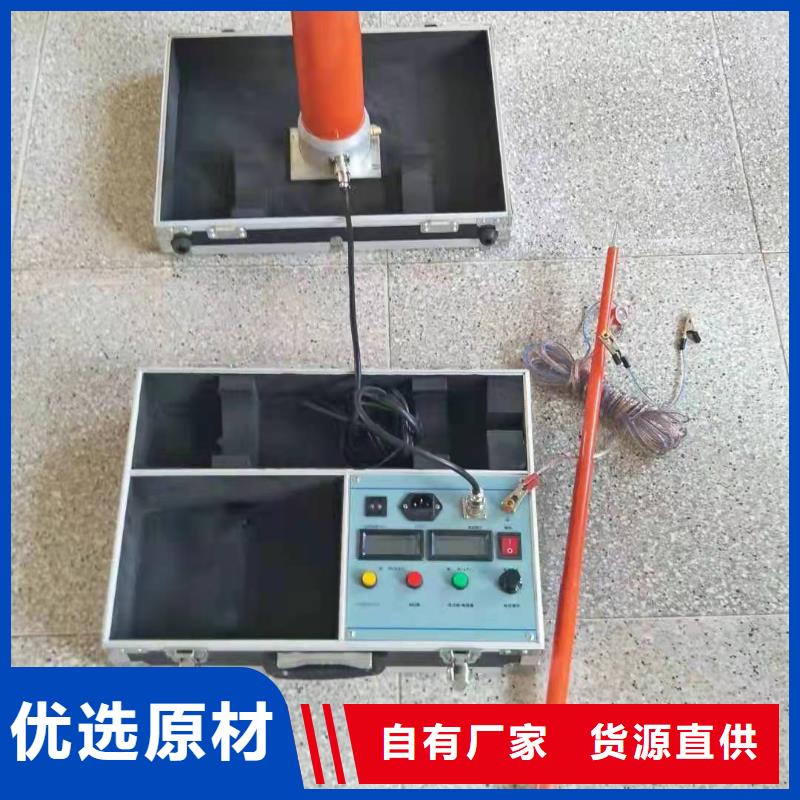

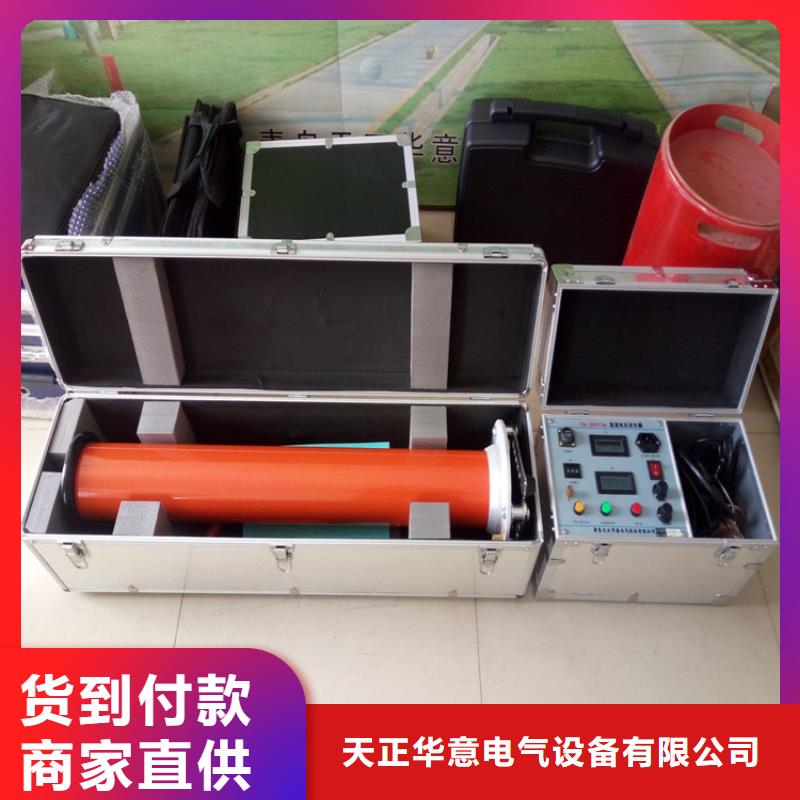

臨夏直流高壓發生器操作步驟如做容性負載時，應接入限流電阻1試驗器在使用前應檢查其完好性，聯接電纜不應有斷路和短路，設備無破裂等損壞。2.將機箱、倍壓筒放置到合適位置分別聯接好電源線、電纜線和接地線，保護接地線與工作接地線以及放電棒的接地線均應單獨接到試品的地線上(即一點接地)。嚴禁各接地線相互串聯。為此，應使用DHV專用接地線。3.電源開關放在關斷位置并檢查調壓電位器應在零位。過電壓保護整定值一般為試驗電壓的1．1倍。4.空載升壓驗證過電壓保護整定是否靈敏。5.接通電源開關，此時紅燈亮，表示電源接通。6.按綠色按鈕，則綠燈亮，表示高壓接通。7.順時針方向平緩調節調壓電位器，輸出端即從零開始升壓，升至所需電壓后，按規定時間記錄電流表讀數，并檢查控制箱及高壓輸出線有無異常現象及聲響。8.降壓，將調壓電位器回零后，隨即按紅色按鈕，切斷高壓并關閉電源開關。9.對試品進行泄漏及直流耐壓試驗。在進行檢查試驗確認試驗器無異常情況后，即可開始進行試品的泄漏及直流耐壓試驗。將試品、地線等聯接好，檢查無誤后即打開電源。10.升壓至所需電壓或電流。升壓速度以每秒3—5kV試驗電壓為宜。

<臨夏>天正華意電氣設備有限公司 臨夏交流指示儀表檢定裝置廠家發貨及時

臨夏直流高壓發生器當被試電路擊穿導致高壓輸出過載時此燈閃亮。需要關閉電源，重新啟動。“沖擊高壓輸出”插座——此高壓插座可直接輸出儀器設定的直流高壓并加到被測電纜的故障相端頭。四、注意事項：1、使用前，直流高壓一體化發生器必須可靠接系統地。2、開機時必須將“電壓調節”旋鈕逆時針旋到小。3、“保護指示燈”亮時，必須將“電壓調節”旋鈕左旋至小，斷開電源后重新啟動。4、關機時，先將電壓調節至小再關電源，“沖擊高壓選擇”調到“0（放電）”位，。對電容器和被測電纜進行充分放電后再拆連接線。五、隨機附件：1、高壓線 一條2、接地線 條3、電源線 一條4、使用說明書 一份5、產品合格證

---
