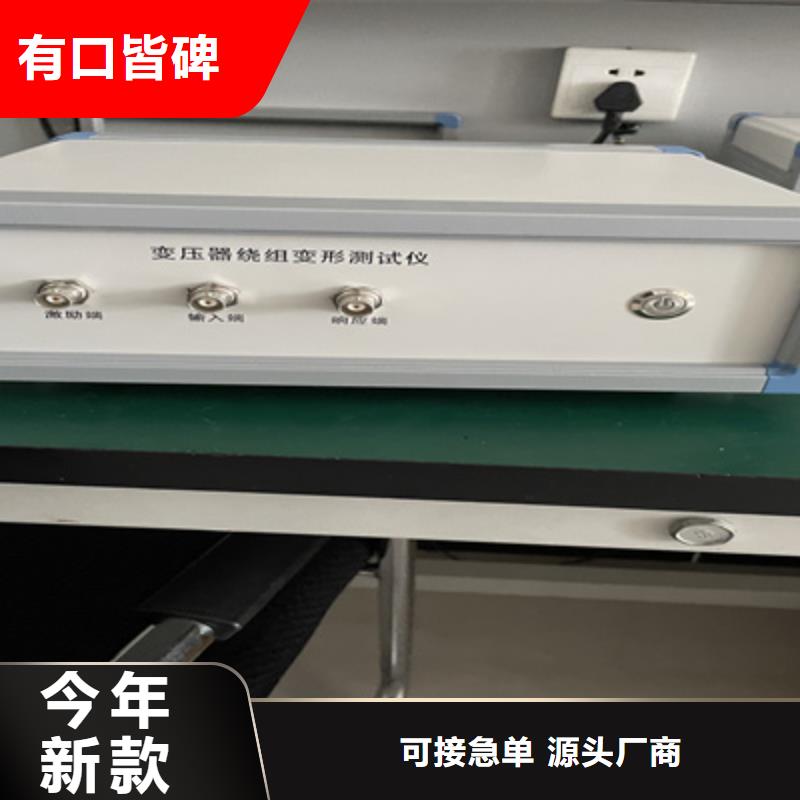

林芝變壓器繞組變形測試儀進入軟件后，點擊“測量”被試變壓器情況登記窗，先點擊“變壓器參數”，按屏幕提示選擇或者新填入被試變壓器的各項參數，確認后再將被試變壓器的繞組類型、連接類型、信號注入端、信號測量端、高低分接開關、油溫和環境溫度的情況輸入計算機。(系統會連接類型自動選擇正確的信號注入端、信號測量端)根據輸入完畢后，按“開始測量”即可進行測量。由于存盤文件名和上述輸入信息有關，故請認真填寫有關信息。如未選擇變壓器參數，系統拒絕開始測量。注意：所有變壓器的參數的內容不能含有空格或者特殊字符。測量完成后，系統會自動選擇好下一相的參數，在正確接線完成后可直接按“開始測量”即可進行下一相的測量。如果人為修改測量參數，出現已測試過的相位，系統將會自動提醒，可防止測量過程因?yàn)檫z漏而出現未全部測量完畢的情況。在測量過程中，可以在數據文件分析管理窗口中選擇歷史數據曲線，這樣可以橫向或縱向?qū)y(cè)試中的曲線進行對比，以便發現可能出現的接線錯誤等情況，及時停止測量糾正。在測量中，數據顯示窗口會跟蹤顯示相關的數據，也可隨時中斷測量。測量結束后，將出現數據已保存窗口，同時數據曲線進入數據文件分析管理窗口顯示出來，此時可接著進行下一次測量。

林芝變壓器繞組變形測試儀 測量接線1.測量系統共一點接地取變 壓器鐵芯接地。2.黃夾子定義為輸入鉗在△的A相上、綠夾子定義為測量鉗在B相上。3.地線連接網依次由黃夾子地線孔插入接地線至綠夾子地線孔再連接一接地線到鐵芯接地。4.被測B相對應側b相接地。5.以上接線完成對三相△形的B相測量接線。1.測量系統共一點接地取變 壓器鐵芯接地。2.黃夾子定義為輸入鉗在△的B相上、綠夾子定義為測量鉗在C相上。3.地線連接網依次由黃夾子地線孔插入接地線至綠夾子地線孔再連接一接地線到鐵芯接地。4.被測C相對應側c相接地。5.以上接線完成對三相△形的C相測量接線。1.測量系統共一點接地取變 壓器鐵芯接地。2.黃夾子定義為輸入鉗在△的C相上、綠夾子定義為測量鉗在A相上。3.地線連接網依次由黃夾子地線孔插入接地線至綠夾子地線孔再連接一接地線到鐵芯接地。4.被測A相對應側a相接地。5.以上接線完成對三相△形的A相測量接線。九、單相X、Y、Z測量接線1.測量系統共一點接地取變 壓器鐵芯接地。2.黃夾子定義為輸入鉗在AX的A相上、綠夾子定義為測量鉗在‘X’點上。3.地線連接網依次由黃夾子地線孔插入接地線至綠夾子地線孔再連接一接地線到鐵芯接地。4.被測A相對應側a相接地。5.以上接線完成對單相AX的測量接線。1.測量系統共一點接地取變 壓器鐵芯接地。2.黃夾子定義為輸入鉗在BY的B相上、綠夾子定義為測量鉗在‘Y’點上。3.地線連接網依次由黃夾子地線孔插入接地線至綠夾子地線孔再連接一接地線到鐵芯接地。4.被測B相對應側b相接地。5.以上接線完成對單相BY的測量接線。1.測量系統共一點接地取變 壓器鐵芯接地。2.黃夾子定義為輸入鉗在CZ的C相上、綠夾子定義為測量鉗在‘Z’點上。3.地線連接網依次由黃夾子地線孔插入接地線至綠夾子地線孔再連接一接地線到鐵芯接地。4.被測C相對應側c相接地。5.以上接線完成對單相CZ的測量接線。

<林芝>天正華意電氣設備有限公司 林芝變壓器繞組變形阻抗檢測儀_精益求精

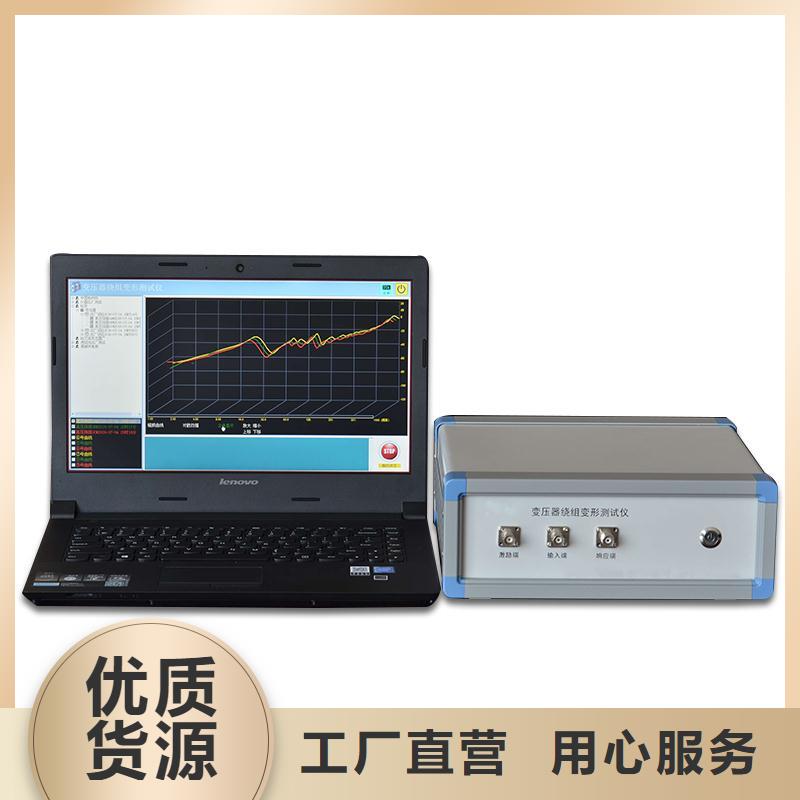

林芝變壓器繞組變形測試儀安裝完畢后，桌面會出現下圖所示的軟件圖標，開始菜單也會出現一個“變壓器繞組變形測試儀”的安裝目錄，里面有軟件圖標和卸載圖標。8.本軟件的卸載，選擇開始菜單的“變壓器繞組變形測試儀”的安裝目錄，里面的“卸載”，將會出現以下對話框，確認后將進行軟件的卸載。9.十一、進入頻響法或阻抗法的界面運行軟件后先顯示一段歡迎界面，然后進入頻響法或阻抗法的選擇界面，根據需要點擊相應的按鈕，即可進入頻響法或阻抗法的測試界面。十二、頻響法PC測試軟件的使用界面本儀器除接線外的所有操作均在計算機上完成。檢查試驗接線正確無誤后，啟動計算機電源開關，待微機進入正常運行后，再啟動主測量單元電源，其電源指示燈應正常顯示。如果只對已測量的數據進行分析工作，可不連接和啟動主測量單元，只啟動計算機就可完成；計算機啟動后，雙擊本儀器執行圖標，即進入工作程序。以下介紹軟件界面中各個區域的功能。注意：次進入該系統或重新安裝該系統，系統將自動進行參數初始化，此時請保持所有儀器電源打開，USB接線無誤，該過程可能需要幾分鐘，請耐心等待。初始化完成后，在以后的使用中將不會出現這個過程。

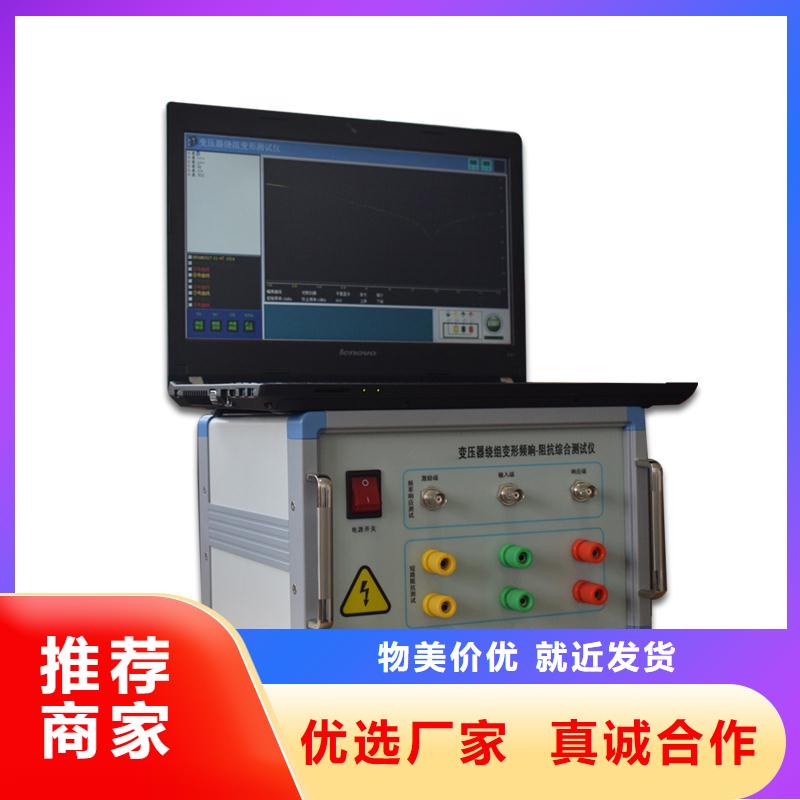

林芝變壓器繞組變形測試儀 阻抗法使用特點1.變壓器繞組變形測試儀由測量部分及分析軟件部分組成，測量部分是高速單片機控制，由信號生成及信號測量組成。測量部分由嵌入電腦與測量部分連接，使用方便。2.在測試過程中僅需要拆除變壓器的連接母線，不需要對變壓器進行吊罩、拆裝的情況下就完成所有測試。3.儀器智能化程度高，使用方便，具有自動量程調節，自動采樣調節等多種功能。4.軟件采用windows平臺，兼容windows98/2000/winXP/Windows7系統。為使用者提供了更加方便和易于使用的顯示界面。a)提供歷史數據對比分析，對所有數據進行橫向和縱向分析。配有專家智能分析診斷系統，可以自動診斷變壓器繞組的狀態，自動診斷繞組的變形情況，給出診斷的參考結論。b)軟件管理功能強大，充分考慮現場使用的需要，自動保存環境條件參數，以便作變壓器繞組變形診斷時提供依據。測量數據自動存盤、具有彩色打印功能，方便用戶出測試報告。c)軟件人性化特點明顯，測量的各種條件多為選擇項，變壓器詳細參數可保存用做診斷參考，并且不用在現場輸入，可以以后再添加修改信息，使用起來更加方便。5.軟件智能化程度高，在輸入、輸出信號連接好之后，設置好條件參數，就可以完成所有的測量工作。6.每相測量所需時間小于15秒對一臺電力變壓器（容量、電壓等級不限）進行繞組變形測量，總需時間不超過1分鐘。7.測量變壓器時接線人員可任意布放信號輸入輸出引線對測量結果無影響接線人員可停留在變壓器油箱上面不必下來減輕勞動強度。

<林芝>天正華意電氣設備有限公司 林芝變壓器繞組變形阻抗檢測儀_精益求精

林芝變壓器繞組變形測試儀可以在電腦上瀏覽繞組變形測試儀使用說明書。19.2瀏覽菜單欄的下方，即為瀏覽和測量區域，選擇不同的項目，下方的區域內容也會隨之變化。在對測試完成的曲線數據文件進行查看分析的時候，選擇“瀏覽”項目。此時，下方為文件系統的樹型結構，可選擇已保存的曲線數據文件，具體操作介紹請參照軟件測試流程。19.3測量準備對變壓器測試的時候，選擇“測量”項目。此時下方為測量變壓器的時候，需要填入的一些參數。19.4設置在開始測量后要設置測量變壓器的一些相關參數，這些參數影響短路阻抗短路損耗等的計算結果，所以請準確填寫。（高壓側標稱電壓、高壓側標稱電流為必填選項，短路阻抗如果填入正確數據可與測量結果進行比較）19.5工具欄以上的大部分功能都可以在工具欄上直接選擇，使用更加方便。二十、阻抗法PC測試軟件使用流程20.1 USB驅動安裝20.1.1當測試儀電源已經打開，USB接線正確無誤時候，電腦會顯示發現進入新硬件向?qū)АＨ绻前l(fā)現“USB CH372/CH375”的時候，選擇“從列表或指定位置安裝（高級）”，再選擇“下一步”。20.1.2然后選擇“在這些位置上搜索驅動程序”，勾選“在搜索中包括這個位置”，在下面的地址上輸入軟件光盤所在的光驅盤符。完成后選擇“下一步”。20.1.3光盤路徑正確的話，系統將自動安裝USB驅動程序。稍等一會兒，系統就完成了USB驅動程序的安裝工作，可以正常使用本測試軟件了。20.2選擇功能運行軟件后，出現功能選擇，當設備電源打開，USB連線接通并且安裝好USB驅動后，會出現USB連接方式，否則將只能選擇脫機使用。20.3測量進入軟件后，點擊“測量”被試變壓器情況登記窗，先點擊“變壓器參數”，按屏幕提示選擇或者新填入被試變壓器的各項參數，確認后再將被試變壓器的繞組類型、連接類型、信號注入端、信號測量端、高低分接開關、油溫和環境溫度的情況輸入計算機。(系統會連接類型自動選擇正確的信號注入端、信號測量端)根據輸入完畢后，按“開始測量”即可進行測量。由于存盤文件名和上述輸入信息有關，故請認真填寫有關信息。如未選擇變壓器參數，系統拒絕開始測量。
