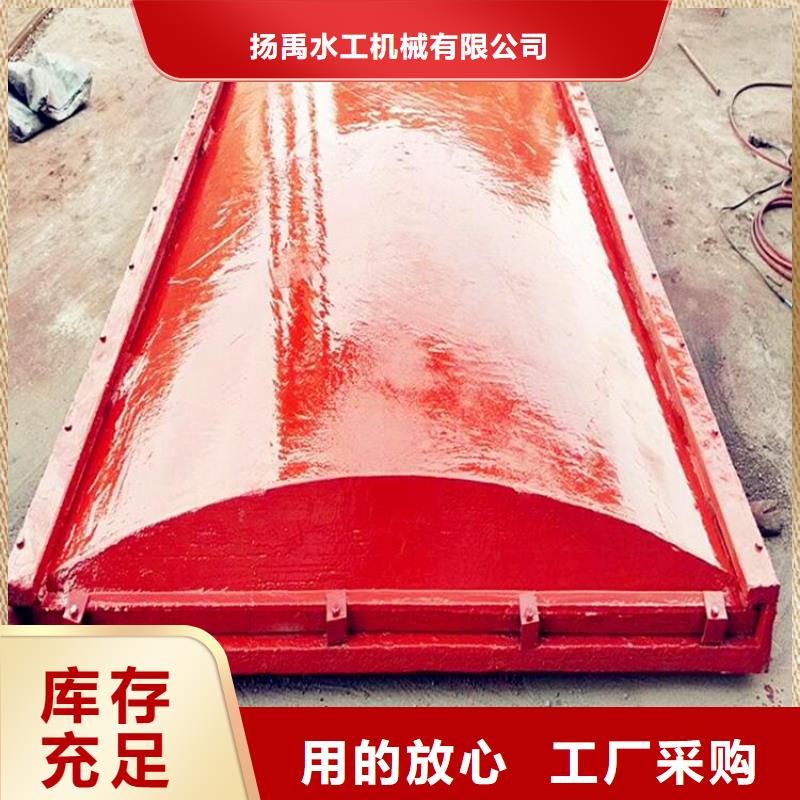

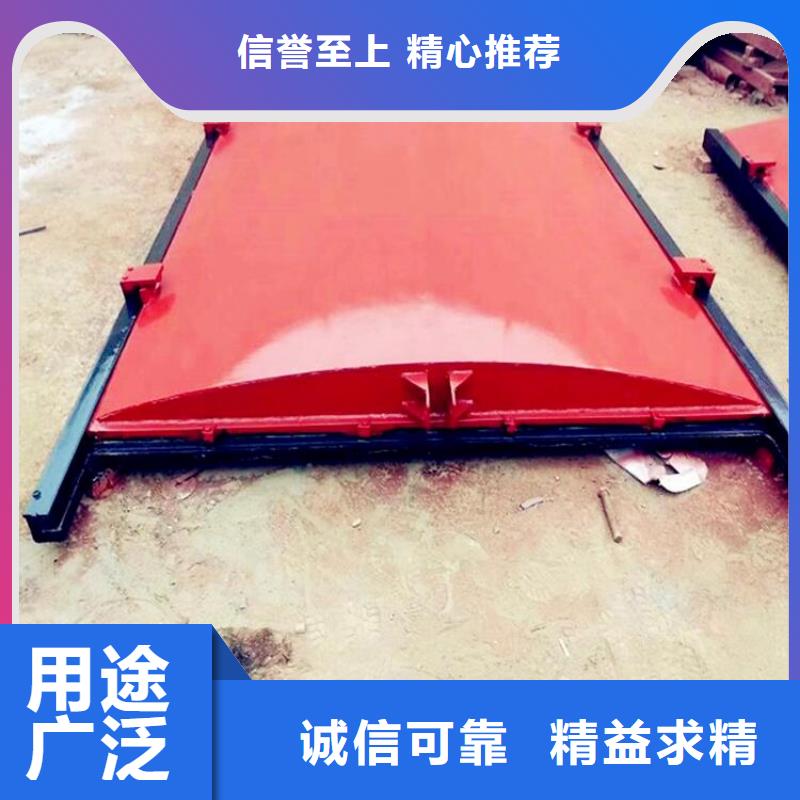

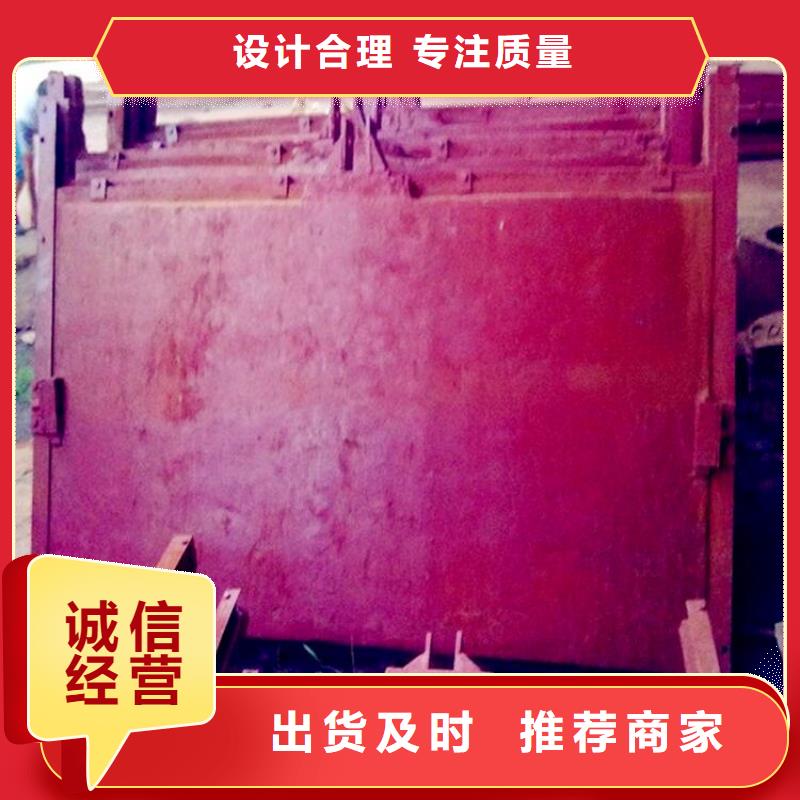

1、設計依據和計算方法 用途及特點： ☆主要用于水利水電、市政建設、給水排水、農用水利建設、污水處理等工程。 ☆防腐能力強，可在PH=6-8的流體酸堿中使用。☆閘門結構合理，便于安裝、操作簡單靈活，便于管理。 ☆主要適用正向受壓止水，正常使用水頭1-8m。根據用戶需要可制造高水頭閘門，zui高正向設計水頭可達50m，反向水頭可達20m。 ☆閘門關閉時設有鎖緊，止動裝置，在結構上采用機加工面硬止水，止水效果好，密封性極強，正常滲水量L1L/hm。 ☆規格齊全從0.20.266米。按閘門的結構形式分為：PZ型平面平板門和PGZ型平面拱形門，又可分為整體式和組裝式兩種形式。 ☆門體、門框由灰口鑄鐵（或球墨鑄鐵）制成，經過內應力，無變形。根據用戶要求，止水面可采用鑲銅或鑲不銹鋼等耐蝕材料精密加工制造。也可采用橡膠封水。安裝說明： ☆閘門上下框設有固定塊，可防止閘板在運輸吊裝等過程中滑出，安裝凝固后（使用前）應先卸掉上閘框的固定塊和下框緊回螺栓，方可啟動。 ☆閘門安裝采用整體安裝，將閘板與閘框的封水間隙調到0.3mm以下后，進行二期澆注。在澆注混凝土時，必須保證閘門閘框處于鉛垂狀態。流進閘板、閘框、楔鐵、擋板間隙中的灰漿必須，防止灰漿凝固后影響閘門啟閉。 ☆閘門啟閉時，應注意閘板的上下極限位置，以免損壞閘門或啟閉機。閘門在啟閉過程中應檢查閘門升降有無卡阻。 ☆閘板與閘框為偶件配合，在多組運輸和安裝時，切勿切換。 1.1設計依據 水工建筑物金屬結構焊接技術規范SDZ008-84水工金屬結構防腐蝕規范SLl052007 江蘇省水利工程鑄鐵閘門設計制造安裝驗收規范DB32/T1712-2011水利水電工程啟閉機制造、安裝及驗收規范DL/T501894水利水電工程啟閉機設計規范SL41-93碳素結構鋼（GB/T700） 鑄鐵尺寸公差與機械加工余量（GB/T6414）灰鑄鐵件（GB/T9439）鑄造銅合金技術條件GB1176 形狀和位置公差未注公差值（GB/T1184）鑄件重量公差（GB/T11351）整體鑄鐵法蘭（GB/T17241.6）鑄鐵管法蘭技術條件（GB/T17241.7）鑄鐵管法蘭技術條件（GB/T17241.7）1.2計算方法 鑄鐵閘門的結構技術體系，采用平面體系、容許應力方法進行計算上海申弘閥門有限公司主營閥門有：減壓閥(氣體減壓閥,可調式,波紋管減壓閥,活塞式減壓閥,,先導式減壓閥,空氣減壓閥,氮氣減壓閥,水用減壓閥,自力式減壓閥,)、、、、、、、止回閥、、、放料閥、隔膜閥、旋塞閥、柱塞閥、、調節閥、疏水閥、、排污閥、排氣閥、排泥閥、氣動閥門、電動閥門、高壓閥門、中壓閥門、低壓閥門、、、襯膠閥門、襯氟閥門。 2、閘門基本資料 2.1閘門參數及材料表1）參數孔口尺寸（寬高）25002000閉門水頭：6.00m啟門水頭：6.00mzui大水頭差：6.00m壓塊數量：4塊橫筋布置：3橫筋、均布豎筋布置：4豎筋、均布2）主要材料序號名稱材料型號1門板鑄鐵HT200灰鑄鐵2門框鑄鐵HT200灰鑄鐵3導軌鑄鐵鑲銅HT200灰鑄鐵Zcusnspb5zn/54密封座銅合金Zcusnspb5zn/55緊固件不銹鋼1Cr136吊座鑄鋼ZG270-5007吊板鑄鋼ZG270-5008吊軸碳鋼45# 2.2荷載狀態 按照標書要求，閘門閉門水頭6.00米，啟門水頭6.00米（閘門后無水），閘門zui高擋水頭6.00米（閘門后無水）。 2.3容許應力灰鑄鐵：HT-200抗拉強度：[]=200MPa 軸心抗壓和彎曲抗壓：[a]=110MPa彎曲抗壓：[w]=30MPa抗剪強度：[]=20MPa局部承壓：[cd]=120Mpa局部接頭承壓：[cj]=40Mpa彈性模量：135000MP 3、計算 3.1荷載1）總水壓力 a)平板門水壓力靜水壓力 P=1/2（2Hs-h）hBzs=280（KN）P水平壓力； Hs上游水頭；Hs=6.00mh孔口止水高度；h=2.15mBzs孔口止水寬度；Bzs=2.65m水密度；淡水=10（kN/m3）b）啟門瞬間提門動水壓力 規范規定高水頭下經常動水操作或經常局部開啟的工作閘門，設計時應考慮閘門各部件承受不同程度的動力荷載，動力系數取值范圍為1.0～1.2。閘門屬低水頭并且不經常局部開啟，因此動力系數取小值1.0。 3.2面板計算 按四邊固定的彈性薄板承受均布荷載與本文相關的論文有：油氣改革拉升閥門行業

鑄鐵閘門安裝凝土墻垛的四周要楔人巖石內，以承受較大的水壓力和不漏水。防水閘門平時呈敞開狀態，它所在處安設短的活動鋼軌，發生突水時可以將活動鋼軌迅速拆除，把防水閘門關閉。閘門關閉方向應由來水側向外側關閉。防水閘門是井下防水的主要設施，凡水患威脅嚴重的礦井，在井下巷道設計布置中，就應在適當地點預留防水閘門硐室和水閘墻的位置，使礦井形成分翼、分水平或分采區隔離開采。在水患發生時，能夠使礦井分區隔離，縮小災情影響范圍，控制水勢危害，確保礦井。井下防水閘門的設計、施工、試驗、日常維護以及技術管理等方面的工作，具有結構簡單，密封性能好，耐磨性強，操作簡單，安裝方便，使用壽命長，規格齊全，適用性廣等特點，可根據客戶需要選配手動啟閉機或手電兩用啟閉機。 1.啟閉機應根據啟閉力及自動化程度確定，具體可參閱啟閉機樣本。 2.平臺設計負荷應考慮正反雙向承受力（關閉力參考啟力）。 3.軸導架是根據井深不同而設定的，設計時應與聯軸器不干涉（工作時整個螺桿，聯軸器、閘門蓋都作上下移動，稱為明桿式；工作時絲桿不移動，閘門蓋上下移動稱為暗桿閘門），3m以上設軸導架，并注明軸導架位置。 4.反向承壓閘門應各種訂貨，正向承壓閘門當用于承受反向水壓時，水頭應2.5mm。 5.本公司可承制各種材質規格的閘門。 6.暗桿閘門宜裝于風景區或道路中間的窨井內。
