丹東回路電阻測試儀 具有數據存儲與數據瀏覽功能，并具有掉電保護功能。11.U盤導出試驗數據：配有U盤導出數據功能，導出excel文件。12.標準Modbus-RTU：配有RS232接口（可選配改成RS485），通訊協議是標準Modbus-RTU。13.電腦控制及上傳數據：配有RS232上位機，通信可以控制、上傳、生成word/excel文件。14.藍牙控制及上傳數據：標配藍牙功能、配有安卓藍牙APP，可以控制、上傳、生成word文件。15.線控操作，方便流水線作業：線控方式（選配），可以外部一線開關（閉合/斷開）控制測試/中斷，電阻超限輸出空節點可以點亮報警燈。16.無線遙控器，快捷方便：選配遙控器（選配），一鍵測試、一鍵中斷測試，可定制遙控器顯示試驗狀態。17.溫度補償自動折算電阻：可以預設溫度，自動折算標準溫度下的電阻值。也可以使用溫度傳感器（選配）實測溫度。18.背景顏色方便切換：可以設置屏幕顏色，可以改成圖紋藍底、圖紋黑底，可以設置背景亮度，待機亮度和待機時間19.內置培訓資料：屏幕內部配有各種接線方式，指導現場使用。20.中文輸入試驗信息：可以中文輸入相關站點、設備、人員、備注等，方便標識保存試驗數據，方便標識打印試驗數據。21.大電流線快速連接：使用的大電流線的連接接口，插入擰轉就可以，快速方便。22.多相功能選配：標配為單相，可以選配為二相同測（導體電阻專用測試儀）或三相同測。

<丹東>天正華意電氣設備有限公司 買回路電阻自動測試儀【無中間商】

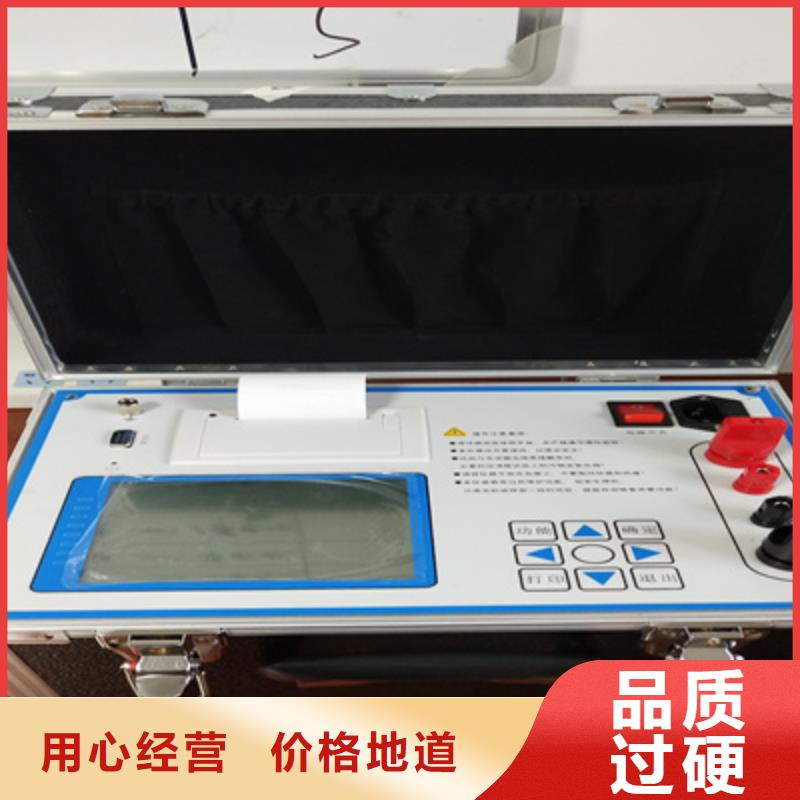

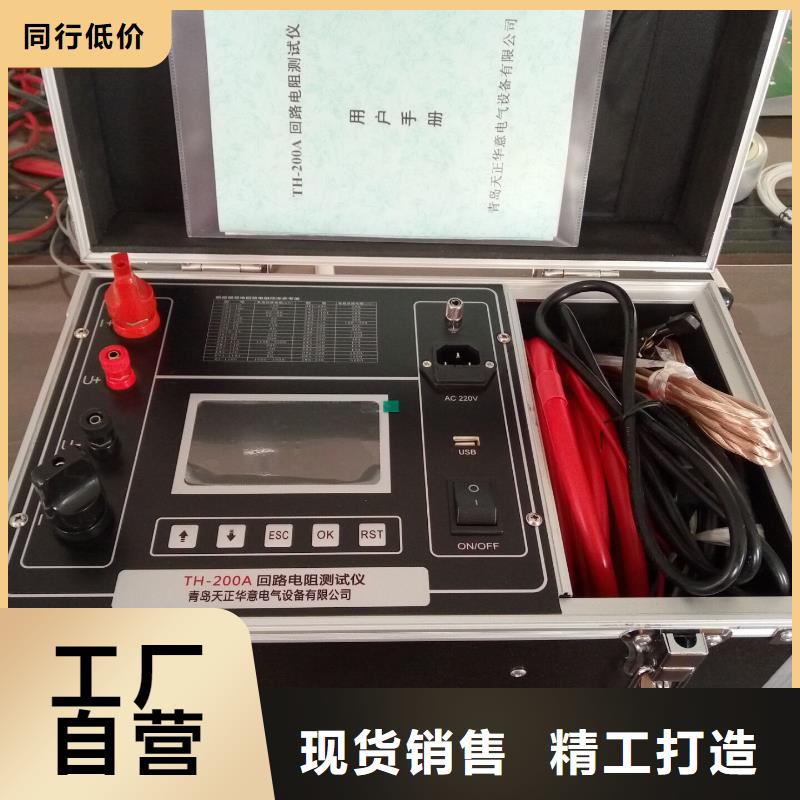

丹東回路電阻測試儀 接地柱：連接大地的連接端。電源插座：接入AC220V電源，開關、帶保險絲，開關上帶有電源指示燈。接線柱：接線柱有四個端子，外部2個粗的端子接電流線，內部2個細的端子接電壓線。請按紅黑粗細一致接線，紅色為正，黑色為負。觸摸彩色液晶： 800X480像素點陣觸摸彩色液晶屏，在陽光和黑暗環境下都十分清楚。熱敏打印機：打印機是熱敏打印機，熱敏紙分正反面（一面可以打字，一面不能），打印內容在熱敏紙上只能存留三個月左右，不能用于存檔。RS232接口：RS232是與計算機相連的串口通信接口，標配是RS232接口（可選配改成RS485），通信協議為Modbus-RTU 標準協議（9600-N-1），需要PC上位機及通信協議可以聯系廠家免費獲得，不隨機附送。USB接口：此接口用于插U盤（不能用于連接電腦），可以導出試驗數據文件。GPI通用接口：GPI通用接口用來連接溫度傳感器，或外接線控和報警燈。注意事項：有一些簡短的提示語句和安裝接線圖。藍牙接口：藍牙可以與計算機連接，本機具有安卓系統的藍牙APP，需要APP可以聯系廠家免費獲得，不隨機附送。

<丹東>天正華意電氣設備有限公司 買回路電阻自動測試儀【無中間商】

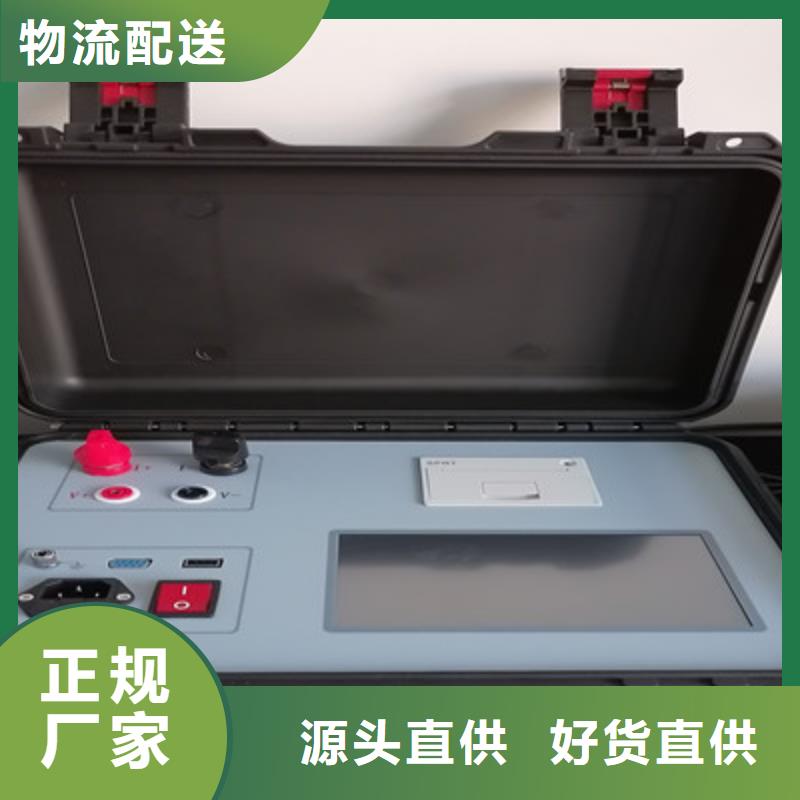

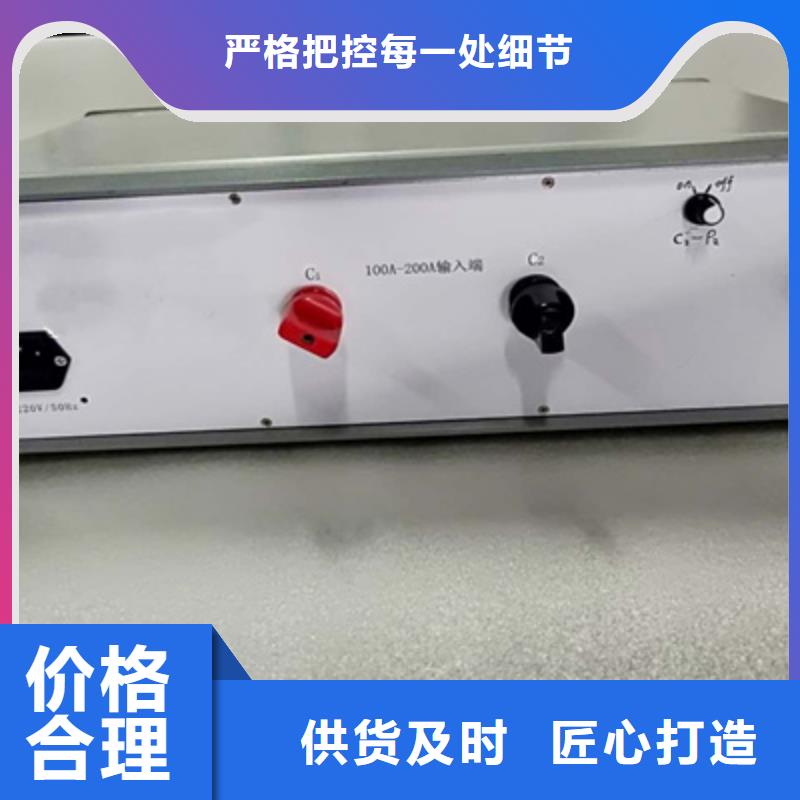

丹東回路電阻測試儀面板說明及接線圖2　圖２為標準單相的參考圖片，請以實物為準。三相測試儀的料物面板圖片完全不一樣。接地柱：連接大地的連接端。電源插座：接入AC220V電源，開關、帶保險絲，開關上帶有電源指示燈。接線柱：接線柱有四個端子，外部2個粗的端子接電流線，內部2個細的端子接電壓線。請按紅黑粗細一致接線，紅色為正，黑色為負。三相接線柱分ABC三相，區域顏色分A相黃色、B相綠色、C相紅色。 觸摸彩色液晶： 800X480像素點陣觸摸彩色液晶屏，在陽光和黑暗環境下都十分清楚。熱敏打印機：打印機是熱敏打印機，熱敏紙分正反面（一面可以打字，一面不能），打印內容在熱敏紙上只能存留三個月左右，不能用于存檔。RS232接口：RS232是與計算機相連的串口通信接口，標配是RS232接口（可選配改成RS485），通信協議為Modbus-RTU 標準協議（9600-N-1），需要PC上位機及通信協議可以聯系廠家免費獲得，不隨機附送。USB接口：此接口用于插U盤（不能用于連接電腦），可以導出試驗數據文件。GPI通用接口：GPI通用接口用來連接溫度傳感器，或外接線控和報警燈。注意事項：有一些簡短的提示語句和安裝接線圖。藍牙接口：藍牙可以與計算機連接，本機具有安卓系統的藍牙APP，需要APP可以聯系廠家免費獲得，不隨機附送。六、操作步驟說明操作步驟一般為：關機接線、開機、設置、測試、保存、打印、關機拆線七個步驟。(1)首先接線在關機的狀態下，請接好接地線，電源線，測試線。具體接線方式請參考幫助菜單里的“接線圖集”。大電流鉗要接夾牢，小電壓鉗要緊靠被測電阻的測量部分，兩把小電壓鉗處于兩把大電流鉗的內部。圖3(2)開機使用開機處于主界面如圖4：圖4 主界面右上顯示區： 首行顯示試驗時刻，試驗狀態：合格/超限/無效，K＝B/A或K＝C/A即為電阻之間的比較值。中間大號字體顯示電阻、電壓、電流。

<丹東>天正華意電氣設備有限公司 買回路電阻自動測試儀【無中間商】
<丹東>天正華意電氣設備有限公司 買回路電阻自動測試儀【無中間商】

丹東回路電阻測試儀使用操作所有測試線接好以后，代開儀器電源，儀器初始化完成后進入“主菜單”界面，如下圖所示。選擇“開始測試”，按“確認”鍵進入“準備測試”界面，如下圖。電流：設置本次實驗的輸出電力以，可選擇50A/100A/150A/200A。測試時如果回路電阻超過對應檔位測量范圍，電流可能達不到設置電流。時間：設置本次實驗的測試時間，50A/100A可選擇“快速”或 “10/20/30/40/50/60秒”150A/200A可選擇“快速”或 “5秒”測試過程中可隨時按“取消”鍵停止測試。編號：設置本次實驗的試品編號主顯示區：顯示被測物的電阻值。副顯示區：顯示被測試品的電壓值、電流值和測試時間。“測試結果”如下圖。按“左右”鍵移動光標，按“確認”鍵執行所選操作。在測試過程中，儀器如過檢測到測試線接觸不良故障時，彈出故障提示框報警，并停止測量。儀器如果檢測到內部溫度過高時，自動打開風扇進行降溫，溫度降低后自動關閉風扇。繼續測量：繼續按當前設置參數進行電阻測量。打印數據：將當前的測試結果通過連接外置打印機打印。保存數據：將當前的測試結果保存到本機。在“主菜單”界面，選擇“存儲查詢”，按“確認”鍵進入“存儲記錄”界面，如下圖。U 盤存儲：將本機存儲內容保存到外接U盤上。6.4 打印機使用說明使用打印功能時，請先連接外置打印機。打印機上電后，正常時指示燈常亮，缺紙時指示燈閃爍。打印機換紙：扣出旋轉扳手，打開紙倉蓋；把打印紙裝入。并拉出一截（超出一點撕紙牙齒），注意把紙放整齊紙的方向為有藥液一面(光滑面)向上；合上紙倉蓋打印頭走紙軸壓齊打印紙后稍用力把打印頭走紙軸壓回打印頭并把旋轉扳手推入復位。

丹東回路電阻測試儀 顯示頁數、頁選、總數、選中四項，文件名以試驗時刻命令。可以“上頁”、“下頁”操作進行翻頁和通過選中文件，再按“確定”打開此文件。打開文件后，此文件內的試驗參數部分將覆蓋當前的試驗參數，然后重新計算并顯示試驗數據。在主界面上，按“功能”菜單項的“管理文件”菜單，進入界面如圖10：圖10按“刪除”命令將刪除選中的文件、按“清空”命令將清空所有文件。插入U盤，右下角將會提示“U盤插入”，按“導出”命令將文件轉成WORD格式導出到U盤中。已經導出到U盤的數據文件，列表文件名右輟將顯示“＊UP”字樣，無需重復導出如圖11：圖11文件以試驗時刻為文件名，保存格式下圖12：圖12方便用戶對試驗數據進行存檔、生成報表或分享數據。(8)幫助菜單功能背光亮度：修改背亮的亮度，待機時間，待機時的亮度。接線圖集：指導培訓現場接線。 時間設置：校正儀器的系統時間。廠家維護：廠家用來校正儀器，有密碼保護，用戶不宜進入修改。相關 直流恒流源功能可以輸出0-電流，內置逐級升流試驗，相當多買一臺強大的直流恒流源，一機多用。打開“功能”菜單的“直流電源”的菜單項，如圖19：圖19請設置“階段時間”、“起始電流”、“步進電流”、“電流”。按“開始”命令，即可以實現階段升流過程：首先以“起始電流”值輸出，計時到“階段時間”值后，再增加“步進電流”值輸出，又計時到“階段時間”值后再增加“步進電流”值輸出，循環此過程，一直到輸出電流將超過“電流”值后，整個輸出電流結束。試驗過程中，允許按“中斷”命令中止試驗過程。

<丹東>天正華意電氣設備有限公司 買回路電阻自動測試儀【無中間商】

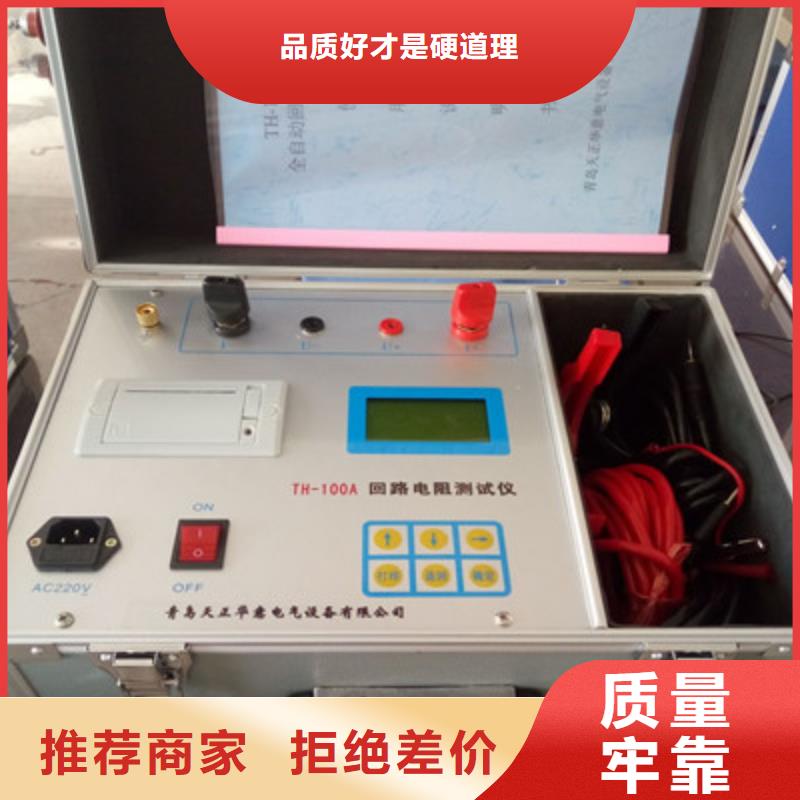

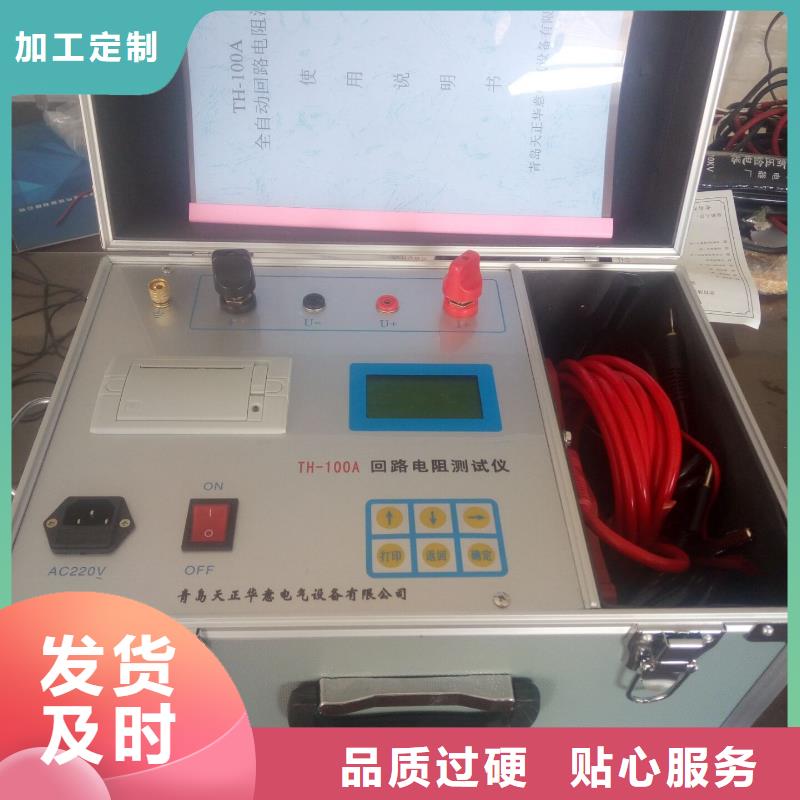

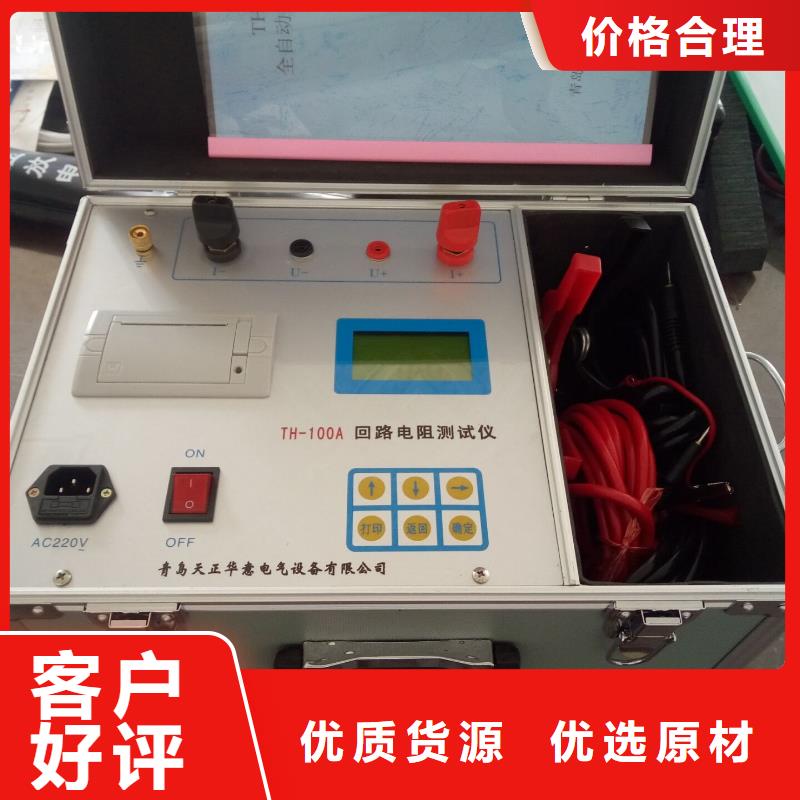

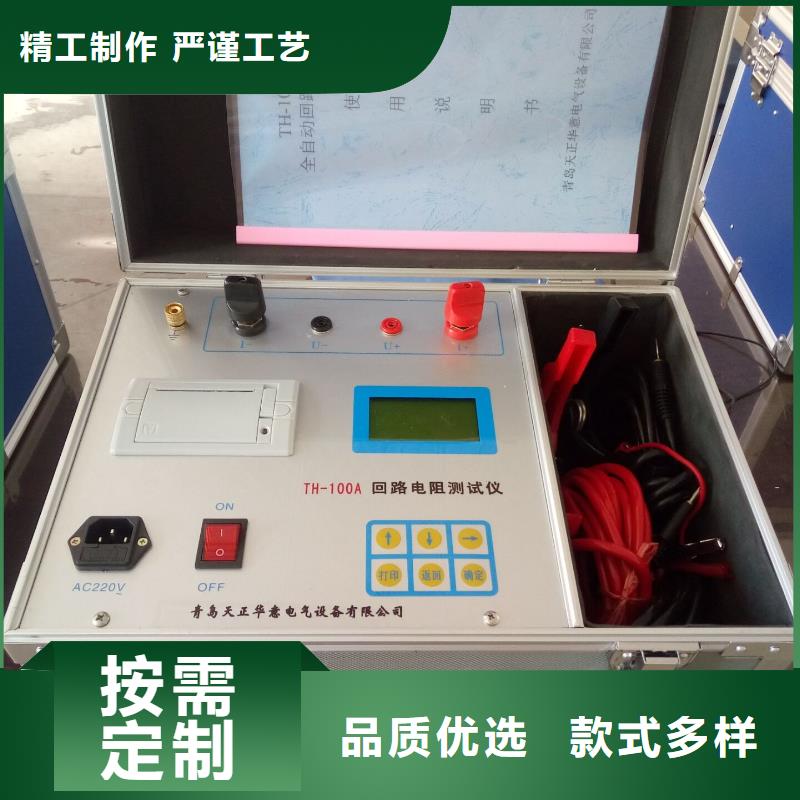

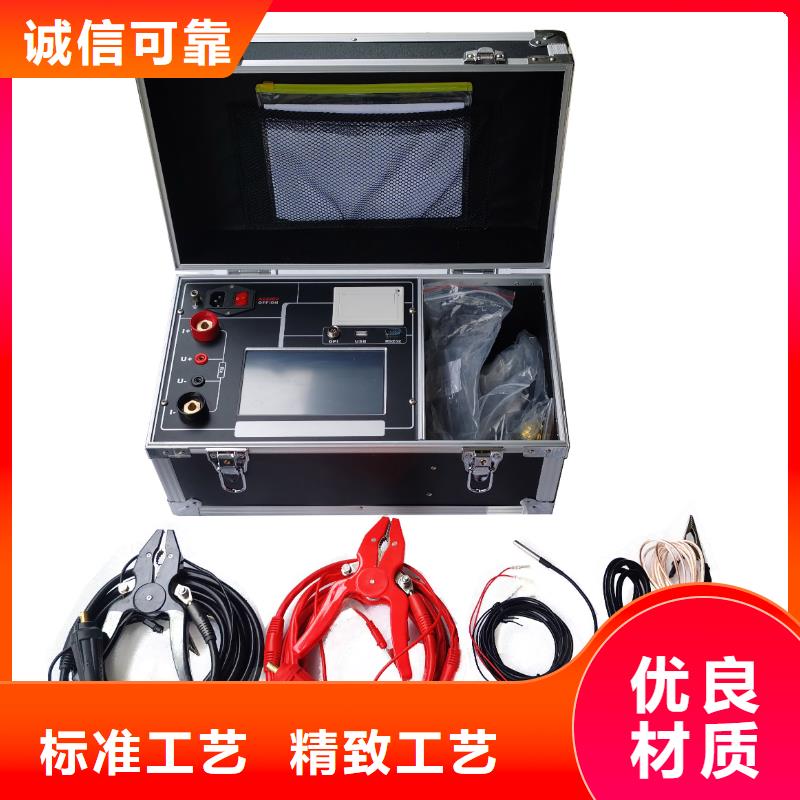

丹東回路電阻測試儀智能回路電阻測試儀 概述TH-100A系列智能回路電阻測試儀采用先進的大功率開關電源技術和先進的電子線路精制而成。是高、低開關、電纜電線及焊縫接觸電阻的專用測試儀器。其電流采用標準GB736所的標準直流，可在標準電流的情況下測得被試品的電阻值。本儀器具有體積小、重量輕、抗干擾能力強、精度高、操作方便、保護功能完善等特點。二、產品特點1.彩色觸摸屏：800×480高清彩色7寸觸摸屏、人機對話，高速熱敏打印機。2.多電流檔輸出：采用電源技術，能長時間連續輸出大電流多電流檔位輸出。可以設置1-3個不同電流檔進行測試，自動計算平均值。3.顯示多種數據：顯示電阻、電壓、電流、電阻率，顯示折算標準溫度下的電阻值。4.自動超限警報：設置電阻上限，電阻值合格或超限或無效，自動產生試驗狀態。5.可以長時測試：可以設置測量時間從0-9999S，可以長時間工作。內置冷風散熱，開關電源自動熱保護。（定做）6.高精度測量：使用了精密儀用運算放大器和高精度四重積分A/D轉換器。7.系統芯片：使用高性能32位ARM芯片，測量時系統根據信號大小自動切換放大倍數，確保了該產品的測試準確度。8.內置日歷時鐘：內置日歷時鐘，為打印、保存數據提供時間依據。9.直流恒流源功能：可以輸出0-電流，內置逐級升流試驗，相當多買一臺強大的直流恒流源，一機多用。10.海量存儲試驗數據：本機配有大容量存儲，海量存儲數據。具有數據存儲與數據瀏覽功能，并具有掉電保護功能。11.U盤導出試驗數據：配有U盤導出數據功能，導出excel文件。12.標準Modbus-RTU：配有RS232接口（可選配改成RS485），通訊協議是標準Modbus-RTU。13.電腦控制及上傳數據：配有RS232上位機，通信可以控制、上傳、生成word/excel文件。14.藍牙控制及上傳數據：標配藍牙功能、配有安卓藍牙APP，可以控制、上傳、生成word文件。15.線控操作，方便流水線作業：線控方式（選配），可以外部一線開關（閉合/斷開）控制測試/中斷，電阻超限輸出空節點可以點亮報警燈。16.無線遙控器，快捷方便：選配遙控器（選配），一鍵測試、一鍵中斷測試，可定制遙控器顯示試驗狀態。17.溫度補償自動折算電阻：可以預設溫度，自動折算標準溫度下的電阻值。也可以使用溫度傳感器（選配）實測溫度。

<丹東>天正華意電氣設備有限公司 買回路電阻自動測試儀【無中間商】

丹東回路電阻測試儀手冊說明尊敬的顧客，您好！首先衷心感謝您選購本公司的回路電阻測試儀系列產品。為了幫助您盡快熟練使用儀器，請您務必詳細閱讀本使用說明書。本手冊主要介紹XXX回路電阻測試儀的使用方法，請您遵守并按規定使用本產品，以確保儀器良好運行。?請遵守電力工業的工器具性試驗規程，勿在易燃、易爆、潮濕等惡劣環境下操作；?本儀器交直兩用，內置大容量鋰電池，長期不使用儀器時，建議每隔一個月充電維護一次，以免電池自放電耗盡損壞電池；?未經本公司許可，請勿拆卸儀器。如因擅自拆卸儀器而導致儀器功能失效，不予保修和退換，若因此造成人身及財產傷害，本公司概不負責。?為保證產品功能不斷改進和完善，本儀器規格可能不定期更新，因此您使用的儀器可能與說明書有些許差別，恕不另行通知。如果您有疑問請致電本公司售后部，也可訪問本公司網站了解更多信息。

<丹東>天正華意電氣設備有限公司 買回路電阻自動測試儀【無中間商】
<丹東>天正華意電氣設備有限公司 買回路電阻自動測試儀【無中間商】

丹東回路電阻測試儀使用操作所有測試線接好以后，代開儀器電源，儀器初始化完成后進入“主菜單”界面，如下圖所示。選擇“開始測試”，按“確認”鍵進入“準備測試”界面，如下圖。電流：設置本次實驗的輸出電力以，可選擇50A/100A/150A/200A。測試時如果回路電阻超過對應檔位測量范圍，電流可能達不到設置電流。時間：設置本次實驗的測試時間，50A/100A可選擇“快速”或 “10/20/30/40/50/60秒”150A/200A可選擇“快速”或 “5秒”測試過程中可隨時按“取消”鍵停止測試。編號：設置本次實驗的試品編號主顯示區：顯示被測物的電阻值。副顯示區：顯示被測試品的電壓值、電流值和測試時間。“測試結果”如下圖。按“左右”鍵移動光標，按“確認”鍵執行所選操作。在測試過程中，儀器如過檢測到測試線接觸不良故障時，彈出故障提示框報警，并停止測量。儀器如果檢測到內部溫度過高時，自動打開風扇進行降溫，溫度降低后自動關閉風扇。繼續測量：繼續按當前設置參數進行電阻測量。打印數據：將當前的測試結果通過連接外置打印機打印。保存數據：將當前的測試結果保存到本機。在“主菜單”界面，選擇“存儲查詢”，按“確認”鍵進入“存儲記錄”界面，如下圖。U 盤存儲：將本機存儲內容保存到外接U盤上。6.4 打印機使用說明使用打印功能時，請先連接外置打印機。打印機上電后，正常時指示燈常亮，缺紙時指示燈閃爍。打印機換紙：扣出旋轉扳手，打開紙倉蓋；把打印紙裝入。并拉出一截（超出一點撕紙牙齒），注意把紙放整齊紙的方向為有藥液一面(光滑面)向上；合上紙倉蓋打印頭走紙軸壓齊打印紙后稍用力把打印頭走紙軸壓回打印頭并把旋轉扳手推入復位。

<丹東>天正華意電氣設備有限公司 買回路電阻自動測試儀【無中間商】 <丹東>天正華意電氣設備有限公司

丹東回路電阻測試儀直流恒流源功能：可以輸出0-電流，內置逐級升流試驗，相當多買一臺強大的直流恒流源，一機多用。.海量存儲試驗數據：本機配有大容量存儲，海量存儲數據。具有數據存儲與數據瀏覽功能，并具有掉電保護功能。U盤導出試驗數據：配有U盤導出數據功能，導出excel文件。標準Modbus-RTU：配有RS232接口（可選配改成RS485），通訊協議是標準Modbus-RTU。電腦控制及上傳數據：配有RS232上位機，通信可以控制、上傳、生成word/excel文件。14.藍牙控制及上傳數據：標配藍牙功能、配有安卓藍牙APP，可以控制、上傳、生成word文件。15.線控操作，方便流水線作業：線控方式（選配），可以外部一線開關（閉合/斷開）控制測試/中斷，電阻超限輸出空節點可以點亮報警燈。16.無線遙控器，快捷方便：選配遙控器（選配），一鍵測試、一鍵中斷測試，可定制遙控器顯示試驗狀態。17.溫度補償自動折算電阻：可以預設溫度，自動折算標準溫度下的電阻值。也可以使用溫度傳感器（選配）實測溫度。18.背景顏色方便切換：可以設置屏幕顏色，可以改成圖紋藍底、圖紋黑底，可以設置背景亮度，待機亮度和待機時間19.內置培訓資料：屏幕內部配有各種接線方式，指導現場使用。20.中文輸入試驗信息：可以中文輸入相關站點、設備、人員、備注等，方便標識保存試驗數據，方便標識打印試驗數據。21.大電流線快速連接：使用的大電流線的連接接口，插入擰轉就可以，快速方便。22.多相功能選配：標配為單相，可以選配為二相同測（導體電阻專用測試儀）或三相同測。

丹東回路電阻測試儀第三行顯示實測電阻率、實測溫度。下一行顯示標準溫度下的折算數據 折算電阻、折算電阻率、標準溫度。左上顯示區： 顯示原始實測電阻平均值、原始實測電阻率平均值、折算標準溫度電阻平均值、折算標準溫度電阻率平均值。左下參數區：設置三個輸出電流檔位、測試時間、電阻上限報警值、被測電阻的長度、截面積。右下試驗區：（1）三個按鈕對應三個電流檔的每頁試驗數據，綠色代表有數據，黑色沒有數據。選中按鈕（黃色框），將切換顯示此電流檔的試驗數據。（2）提示信息框：簡要的說明語句，提示操作過程。（3）系統日歷時間顯示。（4）命令按鈕：功能、設置、測試、幫助。按“功能”按鈕和“幫助”接鈕，顯示上拉菜單，按菜單項可以進行其它操作。 圖5 菜單項(3)設置試驗參數在主界面上，按“設置”按鈕進行設置試驗參數界面如圖6:圖6 設置試驗參數界面可以通過數字鍵盤或下拉菜單項進行設置參數，按“確定”按鈕將保存參數到FLASH內存，方便下次使用，不受關機掉停影響。電流次數和輸出電流：在此界面設置“電流次數”代表輸出不同的電流檔位，方便求平均值，可選項為[I1]、[I1/I2]、[I1/I2/I3]三個。[I1]為只輸出I1的電流進行測試。[I1/I2]為先輸出I1的電流進行測試，接著輸出I2的電流進行測試。I1/I2/I3為先輸出I1的電流進行測試，接著輸出I2的電流進行測試，輸出I3的電流進行測試。測試時間：可以設置1-9999S。(長時間運行得定做)電阻上限：可以設置0-999999μΩ，被測電阻不超過電阻上限時，試驗狀態顯示為“合格”；被測電阻超過電阻上限時，試驗狀態顯示為“超限”；電流、電壓接線不對等顯示為無效。長度和截面積：設置被測電阻的長度和截面積，用于計算電阻率。溫度設置：將實際溫度下的電阻值折算成標準溫度下的電阻值。實測選項選擇“停用”時，實際溫度為預設溫度；如果選配了溫度傳感器，選擇“啟用”時，實際溫度為溫度傳感器采集的溫度值。背景選擇和簡繁顯示：設置屏幕顏色，可以改成圖紋藍底、圖紋黑底。選擇“簡化”項，主界面不顯示折算等內容，簡潔顯示。
