福建振蕩波局放耐壓試驗系統重要事項： 使用本軟件之前， 請先詳細閱讀協議書。使用本軟件， 即表示同意遵守本協議的條款。 這是您的授權協議書 ( 以下簡稱“協 議書”) 。為了保護軟件的使用權， 您同意遵守本協議書的以下條款與條件：1 －授權：授予您在單一計算機上使用本軟件的非專屬權。您可以在不同的計算機上轉 移 本軟件， 但同時只能有一部計算機使用本軟件。對于軟件內已包含的圖片文件及其他文件 文件夾 (“數據”) 授予您于單 一 產品上使用數據的個人及非專屬權。除本協議書明示的情況以外， 不得委派 再授權出租 租賃出借 傳播， 或是以任何方法使用 傳輸 復制 翻譯 轉換成另一程序文， 或是發動 修改 解編 反編譯本軟件的全部或部分。2. 備份拷貝：您只能因備份目的制作一份軟件拷貝，或把軟件復制到計算機的儲存 設 備 ( 如硬盤） 并保留原始拷貝作為備份 。其他任何的復制軟件的方式均違反 本協 議書。在備份中， 您的復制必須包含版權聲明在內。3. 有限保證和責任限制：選擇維修以及搭配計算機系統軟硬件的責任皆屬于使用者。因此不保證持 續 不斷的操作或錯誤修正， 或保護軟件的功能或性能符合您的要求。軟件是以當 前的 使用狀況為授權基礎， 不包括任何形式的保證或條件。除第三項明確規定的情況外，銷售商及經銷商對于所有明示或默示的保證或 投 機條件， 其中包括對軟件的銷售性和適用性， 均不承擔任何責任。銷售商或經 銷商 在相關法律所允許之范圍內，不負責任何情況下所造成的損害，但不限 于直接間接或隨附的損失或損壞（包括因使用本軟件而導致的利潤損失額外 費用或不便）

<福建>天正華意電氣設備有限公司 震蕩波電纜試驗的作用 廠家-福建

福建振蕩波局放耐壓試驗系統 維護按照規定正常使用條件下，系統無需定期維護，請定期檢查測試系統各個連接頭絕緣情況。若高壓連接電纜出現絕緣損壞的情況，請定購新連接電纜。系統為局部放電和電壓測試系統，請測試過程中要確保校準的有效性。請確保高壓連接頭插拔使用正確的方式9. 解答疑難問題 通常測試中出現的問題是由于 OHV系統連接不牢而造成的。對電纜較低電壓測試時，如果高壓電纜或接地電纜連接不牢，有可能出現很高的局放水平，此時請關閉系統并檢查連線狀況，如連接情況沒有問題，重啟系統后還是出現同樣問題，則請與供應商聯系。設備配備的外包裝完全可以應付運輸過程中的正常碰撞。但是，在搬運設備時還是要盡量小心，以免設備造成損壞。當設備需要再次運輸而原外包裝又不在時，使用替代外包裝的性能要高于或與原外包裝性能一致。10.設備的回收 系統到達使用壽命后，應將其拆卸報廢或循環利用，拆卸時并無嚴格要求。設備中有一些金屬部件，包括鋁以及合成金屬等，這些部件可以根據用戶公司的規定對其進行回收等處理。 11. 簡述 系統可能對電力電纜的絕緣狀況加以測試和評估，其診斷技術和原理比較先進。本系統為無損測試，不會對電纜造成任何損壞。 測試時需對系統和自己操作充滿信心，相信自己的判斷。

<福建>天正華意電氣設備有限公司 震蕩波電纜試驗的作用 廠家-福建

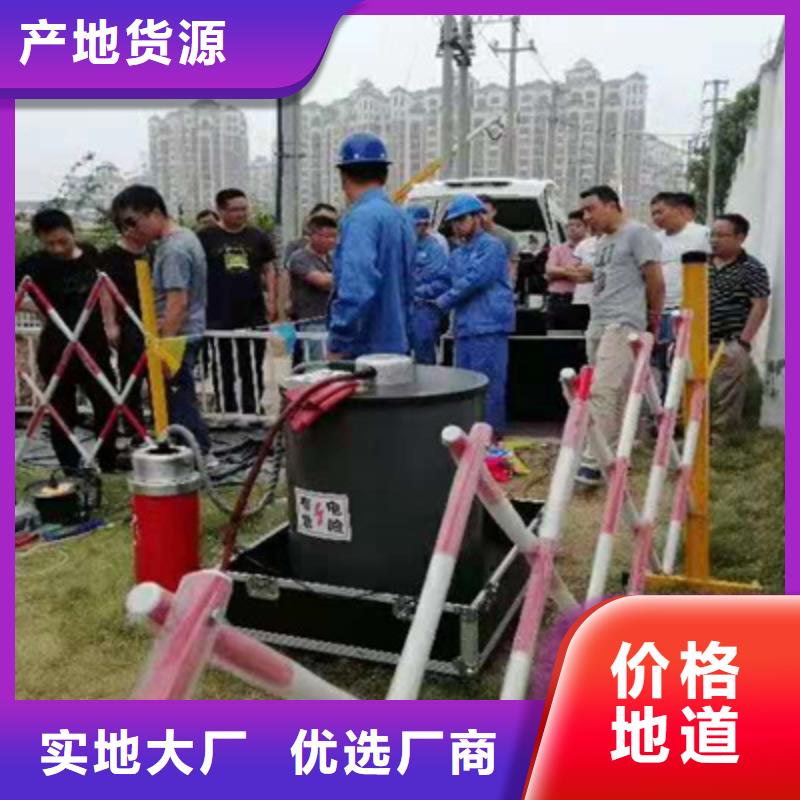

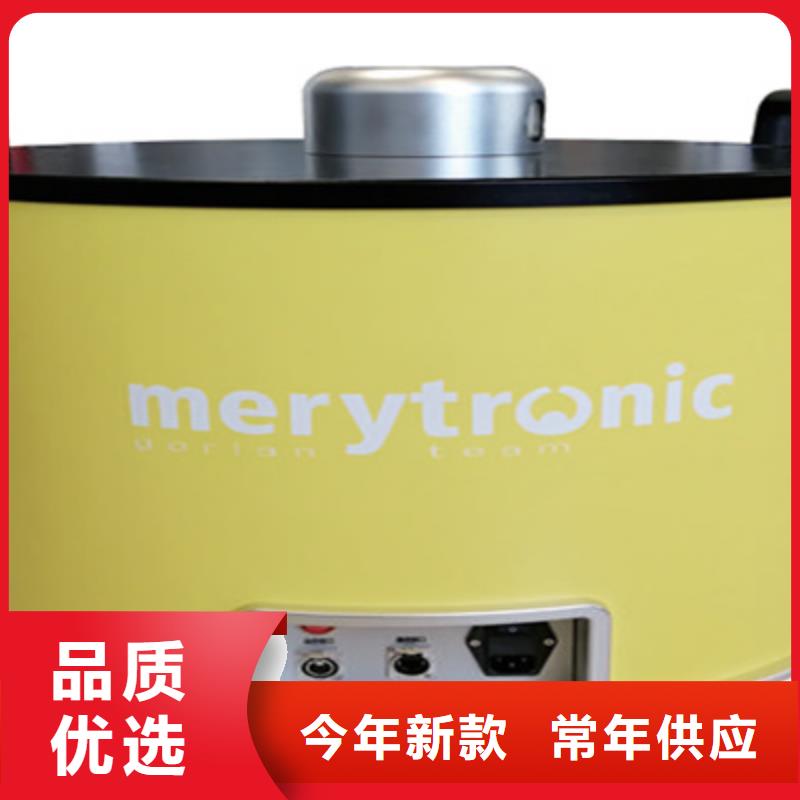

福建振蕩波局放耐壓試驗系統連接與控制 接地 牢固以及清潔的接地端對于操作的以及測試結果的度都是十分必要的。我們強烈建議使用配備的接地電纜接地螺絲與測試端連接。 4.2 連接面板 連接面板上電源線插口位置如圖所示，注意要 使用設備配備的電源線接通電源。 啟動系統前請連接外部控制開關，如圖所示。電源開關位于電源插口上方，保險盒位于電源開關和電源插口之間。更換保險絲時，一定要確保替換的保險絲與原保險絲型號、電流等級完全相同4.2.2 連接筆記本電腦 高壓單元與已預裝控制軟件筆記本的連接方式是通過網線直連。 1) 啟動OHV 系統高壓單元 2) 啟動筆記本電腦， 3) 雙擊桌面的圖標 (名稱)，啟動測試軟件即可。連接測試電纜 圖為測試電路連接示意圖，其中包括: 被測電纜：執行測試或校準時，被測電纜要與電網斷開，并兩端懸空。 系列高壓單元：銀色上外蓋是系統的高壓端，應謹慎處理。 高壓控制開關：必須啟動高壓控制開關才能電纜加壓高壓控制開關測試。 電纜連接：由于為高壓測試，接地和測試電纜一定要正確連接，且固定不松動。

<福建>天正華意電氣設備有限公司
震蕩波電纜試驗的作用 廠家-福建 <福建>天正華意電氣設備有限公司

福建振蕩波局放耐壓試驗系統35kV電纜振蕩波局部放電檢測及定位設備主機生產商青島-THSEIZE產品型號規格青島天正華意電氣OWTS 60功能要求對30kV電纜進行振蕩波局放測量和定位，可測量局放起始電壓、熄滅電壓、局放水平，并準確定位多個局放缺陷位置。振蕩電源輸出電壓峰值0-2.0U0（U0≤21kV） 振蕩頻率50-800 Hz電纜電容0.05 μF -4 μF局部放電定位帶寬150kHz-45MHz局放采樣率不小于100MHz局放測量精度1 pC定位精度0.1 m局放校準量程50 pC～200nC高壓充電電流10 mA電纜介損測量范圍0.1％-5％自動測量測試時間測試時間100ms以內，無損測試波形阻尼振蕩波，具備頻域濾波和小波濾波功能電容及介損測量自動測量電纜電容自動測量電纜介損局放水平及趨勢描繪局放水平，具備補償功能，真實還原局放量的實際大小測距具備行波測距功能，通過一體化軟件校準和修正電纜長度、接頭位置和波速無線控制可通過無線局域網（WLAN）控制高壓輸出，保證人身混合電纜修正具備混合電纜波速誤差修正功能分析功能自動和手動分析功能電纜長度修正電纜長度修正功能加壓模式峰值、相電壓、有效值三種加壓模式

福建振蕩波局放耐壓試驗系統?10kV電纜振蕩波局部放電檢測系統序號名稱項 目協議參數值110kV電纜振蕩波局部放電檢測及定位設備主機生產商青島-THSEIZE產品型號規格青島天正華意電氣OWTS 30功能要求對10kV電纜進行振蕩波局放測量和定位，可測量局放起始電壓、熄滅電壓、局放水平，并準確定位多個局放缺陷位置。振蕩電源輸出電壓峰值0-2.0U0（U0≤8.7kV） 振蕩頻率50-800 Hz電纜電容0.05 μF -4 μF局部放電定位帶寬150kHz-45MHz局放采樣率不小于100MHz局放測量精度1 pC定位精度0.1 m局放校準量程50 pC～200nC高壓充電電流12 mA電纜介損測量范圍0.1％-5％自動測量測試時間測試時間100ms以內，無損測試波形阻尼振蕩波，具備頻域濾波和小波濾波功能電容及介損測量自動測量電纜電容自動測量電纜介損局放水平及趨勢描繪局放水平，具備補償功能，真實還原局放量的實際大小測距具備行波測距功能，通過一體化軟件校準和修正電纜長度、接頭位置和波速無線控制可通過無線局域網（WLAN）控制高壓輸出，保證人身混合電纜修正具備混合電纜波速誤差修正功能分析功能自動和手動分析功能電纜長度修正電纜長度修正功能加壓模式峰值、相電壓、有效值三種加壓模式自放電自動放電功能抗干擾無線、有線連接功能，排除現場信號干擾2控制裝置控制緊急停機功能和控制回路；含有緊急制動按鈕和運行指示燈3脈沖校準儀局放校準儀1pC – 200nC 4無局放降頻裝置電容0.15 μF無局放裝置帶無局放連接裝置5控制裝置控制裝置高性能筆記本電腦

<福建>天正華意電氣設備有限公司 震蕩波電纜試驗的作用 廠家-福建
震蕩波電纜試驗的作用 廠家-福建 <福建>天正華意電氣設備有限公司

福建振蕩波局放耐壓試驗系統在交流電壓作用下，電介質要消耗部分電能，這部分電能將轉變為熱能產生損耗。這種能量損耗叫做電介質的損耗。當電介質上施加交流電壓時，電介質中的電壓和電流間成在相角差ψ，ψ的余角δ稱為介質損耗角，δ的正切tgδ稱為介質損耗角正切。tgδ值是用來衡量電介質損耗的參數。儀器測量線路包括一標準回路（Cn）和一被試回路(Cx)，如圖2—1所示。標準回路由內置高穩定度標準電容器與測量線路組成，被試回路由被試品和測量線路組成。測量線路由取樣電阻與前置放大器和A/D轉換器組成。通過測量電路分別測得標準回路電流與被試回路電流幅值及其相位差，再由數字信號處理器運用數字化實時采集方法，通過矢量運算得出試品的電容值和介質損耗正切值。主菜單打開電源開關，進入主菜單（如圖5—1）。界面上方為狀態提示欄。從左往右分別為：①測試主機與手持終端之間的2.4G無線信號，10表示信號強；②測試主機高壓單元電池電量；③測試主機低壓單元電池電量；④手持終端電池電量。第二欄右側為日期時間顯示。中間區域為功能按鍵區，可自行選擇需要的功能點擊進入。

福建振蕩波局放耐壓試驗系統 系統試驗原理圖中，通過變頻源調節頻率，通過勵磁變壓器隔離升壓激勵使諧振電抗器與被測電纜的分布電容產生諧振，諧振條件下，在被試電力電纜上可以獲得Q倍于勵磁電壓的試驗電壓。在電纜上維持試驗電壓的過程中，短路勵磁變壓器的輸出端，使諧振電抗器和被試電纜形成逐漸衰減的阻尼振蕩，通過專用分壓器進行測量和反饋控制，使用專用軟件可以將被測電纜及其接頭的絕緣薄弱環節所發生的局部放電信號有規律的顯示出來。通過波形數據分析，可以測出局部放電的放電量值及定位局部放電點的準確位置。并且通過軟件可以控制阻尼振蕩波形多次重復，從而可以更可靠驗證被測電纜的絕緣缺陷。3、系統的性能及特點1）采用交流串聯諧振升壓＋振蕩波測試局放的方法、設備合二為一，一套設備既可完成局放試驗又可做交流耐壓試驗，一機兩用。交流耐壓試驗符合現有規程2）適用于新電纜（投運前）交接試驗及老電纜（停電后）性試驗。3）遵循IEC60270標準測量電纜局放量。4）對電纜局放點進行距離測量。5）測量電纜接頭位置及全長距離。6）變頻主機可以根據國網的相關規程設定電壓自動升壓，筆記本系統自動采集數據，簡單方便。7）采用硬件和軟件相結合抗干擾技術可有效去除外部干擾。8）軟件專家系統，同時顯示局部放電波形、放電量和測試電壓等參數，對測試數據進行實時保存、生成測試報告及打印等功能。　　　

<福建>天正華意電氣設備有限公司
震蕩波電纜試驗的作用 廠家-福建 <福建>天正華意電氣設備有限公司

福建振蕩波局放耐壓試驗系統 35kV測試系統主要技術參數4.1技術指標試品電容量：≤0.6ｕF. 試驗電壓：AC 55kV阻尼振蕩波頻率范圍：30～300Hz變頻串聯諧振耐壓試驗頻率范圍：30～300Hz局放測試范圍：5PC～100nC ，局放定位精度：1％適用電纜規格：電壓35kV及以下等級，300mm2截面電纜3公里4.2設備的組成部分：1、高壓電纜局放測試系統軟件(筆記本電腦)2、交流振蕩波高壓試驗電源1）輸出功率: 15KW2）輸出頻率: 30HZ-300HZ3）頻率分辨率: 0.1HZ4）輸入電源: AC220V±10﹪或AC380V3、諧振電抗器總性能參數（共8節，可根據現場串并聯使用）1)電感量: 15H/12A2)工作頻率: 30HZ-300HZ3)試驗電壓: AC 55KV4)試驗電流: 12A4、專用局放數據濾波采集裝置采樣頻率：125MHz存儲深度：64M軟件：專家診斷系統5、局放校準器(50PC ，100PC 200PC 500PC 1nC ，2nc， 5nC ，10nC ，20nC)6、勵磁變及振蕩波產生器

<福建>天正華意電氣設備有限公司 震蕩波電纜試驗的作用 廠家-福建

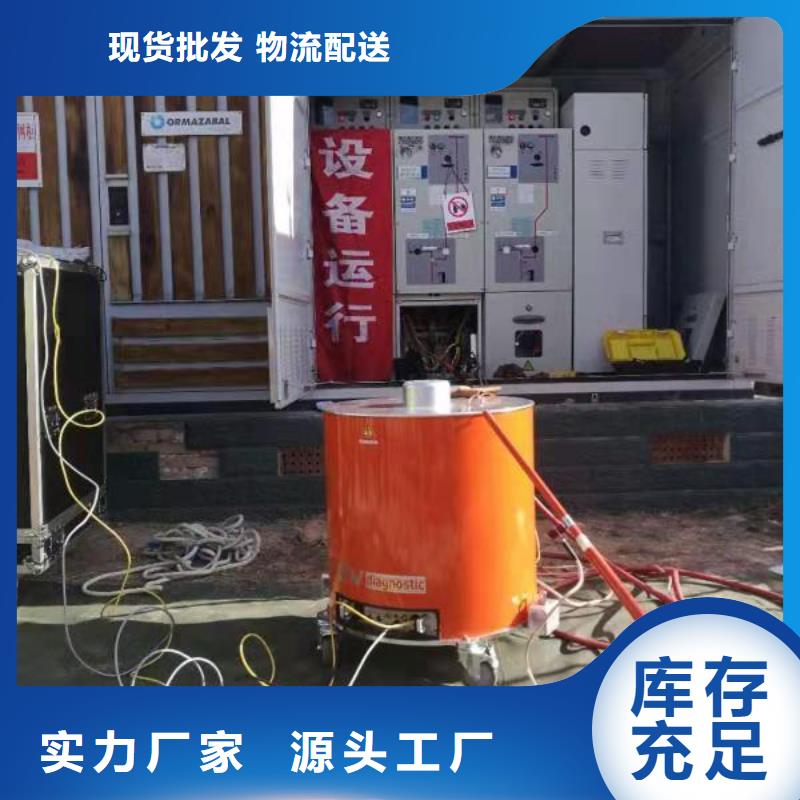

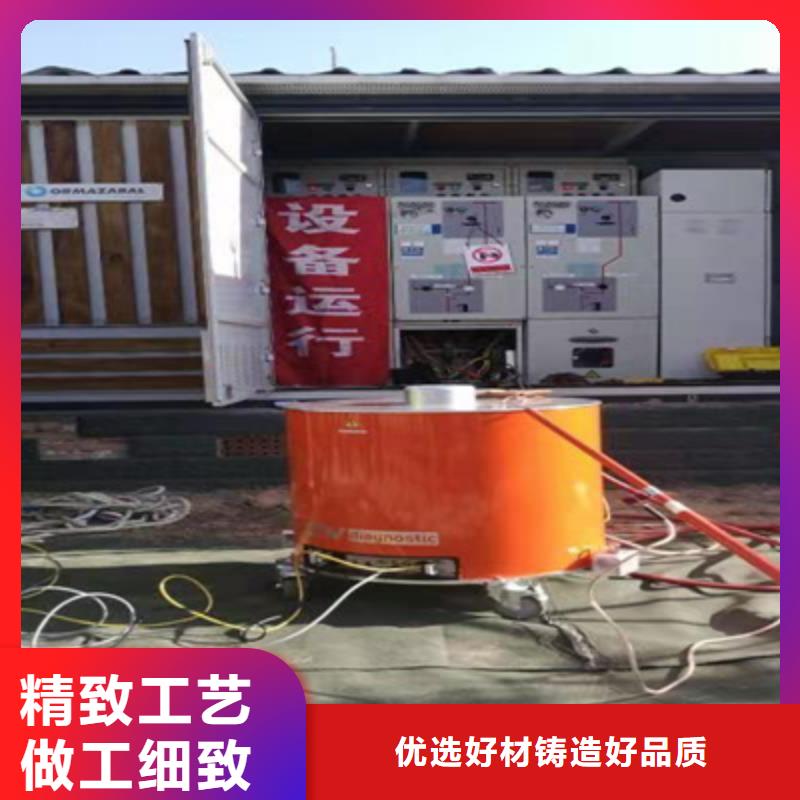

福建振蕩波局放耐壓試驗系統 二、操作說明：1、被測電纜要求及測試前準備1）局放測試前，將電纜斷電、接地放電，兩端懸空，布置好圍欄；2）電纜頭擦拭干凈，電纜頭與周邊接地部位絕緣距離足夠；3）收集電纜型號、長度、接頭位置等電纜參數；電纜全長必須準確，以用于校準；中間接頭測量盡量準確和詳細，有利于終判斷局放位置；4）電纜長度：一側測量方式：100m≤L≦≤3k，必要時可采用兩端測量的方式。2、絕緣電阻測試電纜主絕緣電阻測試：采用2500V（35kv電纜用5000V搖表）絕緣搖表進行測試；主絕緣電阻應大于50MΩ才可以進行下一步試驗。3、電纜交流耐壓試驗使用本系統的高壓試驗電源設備，對被試電纜各相做5分鐘1.6U0電壓的耐壓試驗。不閃絡擊穿才可以進行局放的檢測試驗。電纜振蕩波局部放電試驗4.1 電纜局放的校準：高壓測試前首先使用校準器進行局部放電量的校準，并測量電纜長度。首先按照以下接線圖聯接好設備。測試前檢查校準器電池，不足應更換。校準步驟：1）校準器Q9測試線的紅色線夾連接被測電纜線芯，黑色線夾接電纜接地。；2）校準100pc—2nc六檔，輸出接OUT×1接口。5nc-20nc三檔，輸出接OUT×10接口。3）選擇相應的檔位，打開校準器電源。4）打開變頻主機的電源，準備好筆記本電腦進入測試軟件界面。打開軟件后，首頁即是『電纜校準』界面，如圖x。電纜預設參數：已知被試電纜的長度時，請在『校準判定基準』中選擇『長度優先』，并在『預設電纜長度』欄中輸入電纜長度；如不確定被試電纜的長度時，請在『校準判定基準』中選擇『波速優先』，并在『預設電纜波速』欄中輸入電纜波速。注：電纜波速與電纜類型有關，典型值見表。

<福建>天正華意電氣設備有限公司 震蕩波電纜試驗的作用 廠家-福建 震蕩波電纜試驗的作用 廠家-福建 <福建>天正華意電氣設備有限公司

福建振蕩波局放耐壓試驗系統 輸入必要的測試項目信息圖 4 所示，其中“始端位置”、“終端位置”及“電纜長度”為必填項，其余信息為生成報告時的信息，建議填寫。樹形顯示中 “L1”、“L2”、 “L3”分別代表電纜 A、B、C 三相，其下屬的子項包括“開始位置”、“接頭信息”、“本體信息”三種特征信息。選擇所要添加的的接頭與前一接頭處的主絕緣材料，并填寫所要添加的接頭的位置，點擊“添加”按鈕，即可建立電纜特征信息，如圖 4 所示。對已建立的電纜特征信息，用戶可以進行刪除、修改操作，選中樹形中已添加的接頭直接點擊“刪除”按鈕即可刪除所選電纜接頭的信息。新建項目信息完成后，點擊界面下方的“保存”按鈕，軟件自動完成數據保存，數據默認保存在上位機 C 盤相應10瑞士 Seize 電纜振蕩波局放測試系統的測試文件夾內，同時關閉界面，若點擊“取消”按鈕，軟件界面關閉但不保存數據。新建測試項目完成后，在圖 3 所示的主界面中將顯示新建的測試項目。2、編輯項目在列表中選擇測試項目，再點擊下方的“編輯”，所選項目的信息自動彈至新建項目窗口，并自動加載該項目已有信息，在此基礎上可根據實際情況進行修改，修改完成后點擊“保存”按鈕，編輯后的信息自動更新至該項目。3、刪除項目在列表中找到欲刪除的測試項目，點擊列表下方的“刪除”按鈕，彈出詢問對話框，點擊“確定”則可性刪除選中項目。4、載入項目用戶在列表中雙擊選擇測試項目（或單擊選中后點擊“確定”按鈕），“項目管理”界面關閉，軟件自動載入用戶所選的測試項目，用戶可進行后續測量操作，測量數據自動分類保存在用戶選中的測試項目中。

福建振蕩波局放耐壓試驗系統振蕩波工作原理：?基于OWTS技術的測試電壓產生原理如圖1所示。直流高壓電源首先通過線性連續升壓方式對被測電纜進行逐步充電（充電電流恒定）、加壓至預設值。加壓完成后，固態高壓開關S（激光觸發場效應管LTT）在小于1μS的時間內閉合，使被測電纜電容與OWTS系統中高壓電感L產生諧振，從而在被測電纜上產生阻尼振蕩交變電壓（DAC），其波形及頻率接近工頻電壓，且持續時間為mS級，對電纜絕緣無損傷。?電纜振蕩波局部放電檢測基本原理如圖1所示：圖1 電纜振蕩波局放測試原理?用直流電源將被測試電纜在幾秒中內充電至工作電壓(額定電壓)。實時快速狀態開關S閉合，將被測電纜和空心電感構成串聯諧振回路，回路開始以的頻率進行振蕩。空心電感值根據諧振頻率的要求進行選擇，頻率范圍5O～1000Hz，相近于工頻頻率。圖1中的中壓電路一般具有相對低的介質損耗角的特點，與具有低損耗的空心電感相配，可得到具有高品質因數的諧振回路。回路品質Q一般為30～100，振蕩波以諧振頻率在0.3～1s內衰減完畢，這一過程只有幾十分之一周波，并對被測試電纜充電，與50Hz(60Hz)時局部放電非常相似。?振蕩波所產生的局放脈沖符合lEC60270值，局放脈沖定位可由行波方法完成，進而生產電纜故障圖，電纜電容C和值可通過振蕩波的時間和頻率特性來計算。

<福建>天正華意電氣設備有限公司

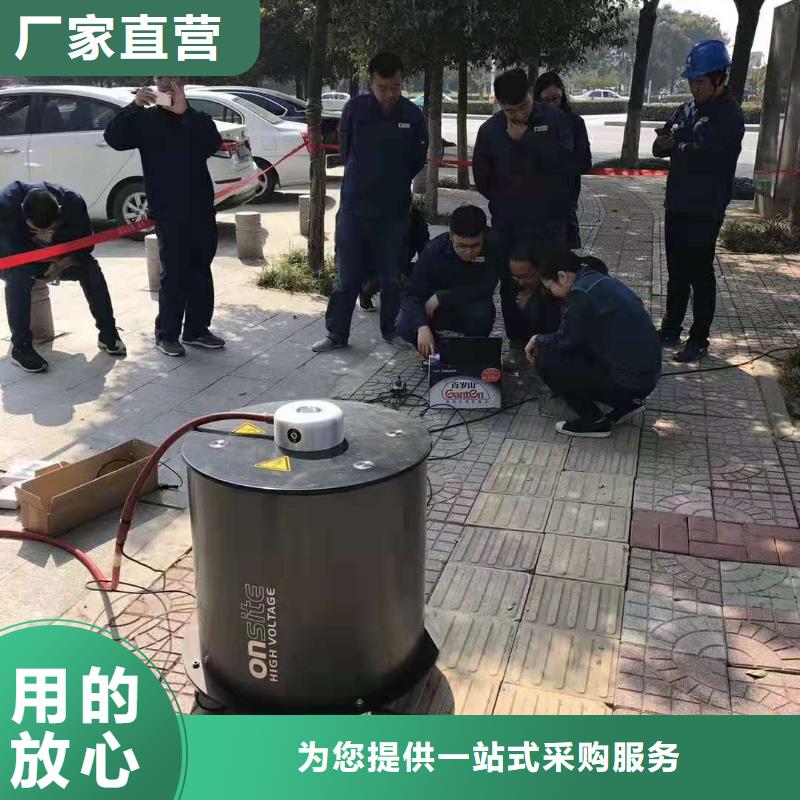

福建振蕩波局放耐壓試驗系統阻尼振蕩波電纜測試系統移動式測量和診斷系統是基于阻尼振蕩波技 術。它可以幫助您對電纜的狀態進行診斷評估。 一般常見的電纜故障例如? 安裝質量不合格? 鋪設電纜是處理不當? 電纜中間接頭以及終端頭不合格? 電纜絕緣的老化可以被快速發現同時定位。設備內置一個高壓直流電源、半導體開關和電抗器，用高壓 直流電源將試品電纜充電至預定值之后，半導 體開關動作，電抗器和容性的試品電纜發生串 聯諧振并在試品電纜上施加阻尼振蕩的電壓波形。本測試系統具有使用靈活、可批量自動測試、分析系統的特點。系統參數 10kV DAC 檢測系統 35kV DAC 檢測系統DAC 輸出電壓 30 kV (峰值) / 212 kV (有效值) 60 kV (峰值) / 424 kV (有效值)DAC 頻率范圍 20 Hz – 1000 Hz (參照 IEC 60060-3)測試電容范圍 0025 μF – 5 μF局放測量范圍/分辨率 5 pC – 100 nC / 1 pC測量的局放帶寬 100 kHz – 500 kHz (參考 IEC 60270)校準模式下的附件定位 已集成局放定位寬頻 100 kHz – 20 MHz自適應配置輸入電壓 單相 94 – 250 V 48 – 63 Hz 500 VA 單相 94 – 250 V 48 – 63 Hz 500 VA設備尺寸直徑:高度:ca. 620 mmca. 690 mm直徑:高度:ca. 620 mmca. 890 mm重量 75 kg 90 kg運輸方式 鋁合金起重棒操作 通過網線連接筆記本遠程操作或使用 wifi 無線連接軟件分為測試和分析兩部分，測試部分可以提供各電壓等級的測試電壓，同時具備自動檢測的功能；分析部分包括時域反射，故障定位，PRPDA 局放模式圖，兼容其他設備數據格式，可自動生成測試報告

<福建>天正華意電氣設備有限公司
震蕩波電纜試驗的作用 廠家-福建 <福建>天正華意電氣設備有限公司

福建振蕩波局放耐壓試驗系統?10kV電纜振蕩波局部放電檢測系統序號名稱項 目協議參數值110kV電纜振蕩波局部放電檢測及定位設備主機生產商青島-THSEIZE產品型號規格青島天正華意電氣OWTS 30功能要求對10kV電纜進行振蕩波局放測量和定位，可測量局放起始電壓、熄滅電壓、局放水平，并準確定位多個局放缺陷位置。振蕩電源輸出電壓峰值0-2.0U0（U0≤8.7kV） 振蕩頻率50-800 Hz電纜電容0.05 μF -4 μF局部放電定位帶寬150kHz-45MHz局放采樣率不小于100MHz局放測量精度1 pC定位精度0.1 m局放校準量程50 pC～200nC高壓充電電流12 mA電纜介損測量范圍0.1％-5％自動測量測試時間測試時間100ms以內，無損測試波形阻尼振蕩波，具備頻域濾波和小波濾波功能電容及介損測量自動測量電纜電容自動測量電纜介損局放水平及趨勢描繪局放水平，具備補償功能，真實還原局放量的實際大小測距具備行波測距功能，通過一體化軟件校準和修正電纜長度、接頭位置和波速無線控制可通過無線局域網（WLAN）控制高壓輸出，保證人身混合電纜修正具備混合電纜波速誤差修正功能分析功能自動和手動分析功能電纜長度修正電纜長度修正功能加壓模式峰值、相電壓、有效值三種加壓模式自放電自動放電功能抗干擾無線、有線連接功能，排除現場信號干擾2控制裝置控制緊急停機功能和控制回路；含有緊急制動按鈕和運行指示燈3脈沖校準儀局放校準儀1pC – 200nC 4無局放降頻裝置電容0.15 μF無局放裝置帶無局放連接裝置5控制裝置控制裝置高性能筆記本電腦

<福建>天正華意電氣設備有限公司 震蕩波電纜試驗的作用 廠家-福建
<福建>天正華意電氣設備有限公司

福建振蕩波局放耐壓試驗系統性能特點：全套原裝進口，工藝水平高；為國際知名品牌進口設備，原廠，提供投標產品原廠項目授權書原件以及售后服務承諾函原件（2）＊加壓程序可以程序化自動導入相關標準，無需手動輸入，支持相電壓倍數輸入或電壓等級加壓模式，軟件內置DL/T1576標準加壓程序，用戶可直接選擇（3）大數據平臺具備機器學習功能；（4）＊電纜信息自動導入，與狀態檢測平臺數據實現共享；（5）電纜局放測試和定位：使用低阻尼振蕩波電源進行局放測試；（6）電纜振蕩波耐壓試驗：50次；（7）＊可測量局放起始電壓、局放水平，并準確定位局放缺陷位置；（8）＊局放采集卡為工業級板卡；（9）＊數據采集裝置A/D轉換器大于14Bit；（10）＊軟件持免費無限制安裝使用不需加密碼狗任意工作電腦均可免費使用和升級，兼容性強，可導入多款同類主流設備數據（11）＊分析軟件可以兼容市場上進口主流產品的測試數據；（12）＊具備VLF /DS/DAC三合一功能；（13）＊具備雙端定位功能；（14）＊設備具備自干燥系統，以避免潮濕氣候引起的儀器內部干擾；（15）＊至少選擇5個測量區間開窗分析；（16）＊補償電容支持外置測量阻抗以測試導線對定位誤差的影響；（17）＊測試信號深度可以在2-10范圍內自由選擇；（18）＊自動校正功能，單個校正擋位即可保證測試精度，中文界面，包含TDR，定位圖，PRPDA 模式識別，導入其他數據格式（19）＊具備振蕩阻尼故障曲線校正測定功能；（20）＊測量功能和分析功能在一套軟件內，測量和分析可以同時進行，局放定位結果譜圖顯示及結論編輯、添加（21）便攜式使用，移動方便

震蕩波電纜試驗的作用 廠家-福建

福建振蕩波局放耐壓試驗系統性能特點：全套原裝進口，工藝水平高；為國際知名品牌進口設備，原廠，提供投標產品原廠項目授權書原件以及售后服務承諾函原件（2）＊加壓程序可以程序化自動導入相關標準，無需手動輸入，支持相電壓倍數輸入或電壓等級加壓模式，軟件內置DL/T1576標準加壓程序，用戶可直接選擇（3）大數據平臺具備機器學習功能；（4）＊電纜信息自動導入，與狀態檢測平臺數據實現共享；（5）電纜局放測試和定位：使用低阻尼振蕩波電源進行局放測試；（6）電纜振蕩波耐壓試驗：50次；（7）＊可測量局放起始電壓、局放水平，并準確定位局放缺陷位置；（8）＊局放采集卡為工業級板卡；（9）＊數據采集裝置A/D轉換器大于14Bit；（10）＊軟件持免費無限制安裝使用不需加密碼狗任意工作電腦均可免費使用和升級，兼容性強，可導入多款同類主流設備數據（11）＊分析軟件可以兼容市場上進口主流產品的測試數據；（12）＊具備VLF /DS/DAC三合一功能；（13）＊具備雙端定位功能；（14）＊設備具備自干燥系統，以避免潮濕氣候引起的儀器內部干擾；（15）＊至少選擇5個測量區間開窗分析；（16）＊補償電容支持外置測量阻抗以測試導線對定位誤差的影響；（17）＊測試信號深度可以在2-10范圍內自由選擇；（18）＊自動校正功能，單個校正擋位即可保證測試精度，中文界面，包含TDR，定位圖，PRPDA 模式識別，導入其他數據格式（19）＊具備振蕩阻尼故障曲線校正測定功能；（20）＊測量功能和分析功能在一套軟件內，測量和分析可以同時進行，局放定位結果譜圖顯示及結論編輯、添加（21）便攜式使用，移動方便

<福建>天正華意電氣設備有限公司 震蕩波電纜試驗的作用 廠家-福建

福建振蕩波局放耐壓試驗系統高壓源控制 測試系統 由兩部分構成： 高壓單元 筆記本電腦 測試過程中，內部的高壓直流源由 系統控制。出于考慮（如圖2.1 所示）， 系統外部控制開關始終與系統連接，并用于切斷高壓。 系統外部控制開關功能介紹示意圖請時刻謹記章節2 中的四項規則。 技術總覽 系統構成 該測試系統包括高壓單元、外部控制開關、筆記本單元以及配套的連接電纜 M 系列單元構成如下控制單元 高壓線圈； - 高壓分壓器； - 高壓開關； - 局放耦合電容；局放耦合器； - 局放校準儀； - 連接面板。 系統由筆記本電腦遠程控制，首先應該： - 通過直連網線將高壓單元和筆記本電腦連接 3.1.2振蕩波工作原理：?基于OWTS技術的測試電壓產生原理如圖1所示。直流高壓電源首先通過線性連續升壓方式對被測電纜進行逐步充電（充電電流恒定）、加壓至預設值。加壓完成后，固態高壓開關S（激光觸發場效應管LTT）在小于1μS的時間內閉合，使被測電纜電容與OWTS系統中高壓電感L產生諧振，從而在被測電纜上產生阻尼振蕩交變電壓（DAC），其波形及頻率接近工頻電壓，且持續時間為mS級，對電纜絕緣無損傷。?電纜振蕩波局部放電檢測基本原理如圖1所示：圖1 電纜振蕩波局放測試原理?用直流電源將被測試電纜在幾秒中內充電至工作電壓(額定電壓)。實時快速狀態開關S閉合，將被測電纜和空心電感構成串聯諧振回路，回路開始以的頻率進行振蕩。空心電感值根據諧振頻率的要求進行選擇，頻率范圍5O～1000Hz，相近于工頻頻率。圖1中的中壓電路一般具有相對低的介質損耗角的特點，與具有低損耗的空心電感相配，可得到具有高品質因數的諧振回路。回路品質Q一般為60～100，振蕩波以諧振頻率在0.3～1s內衰減完畢，這一過程只有幾十分之一周波，并對被測試電纜充電，與50Hz(60Hz)時局部放電非常相似。
