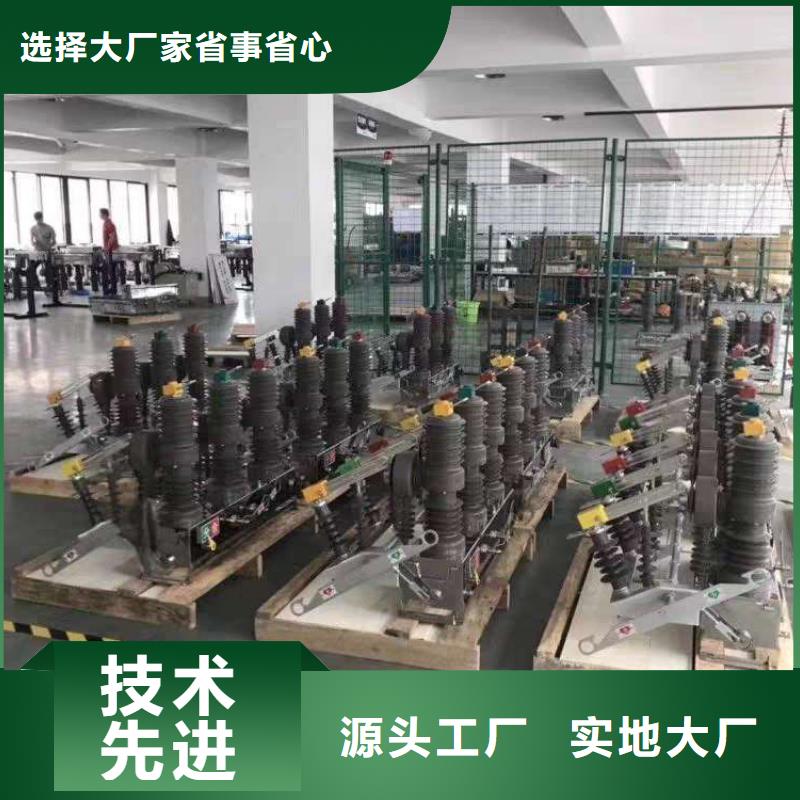

戶外智能斷路器（重合器）主要由集成固封極柱、電流互感器、電動操動機構及箱體組成。該型號斷路器為小型化設計。同時配有手動分閘、合閘裝置。電流互感器可根據用戶需要選擇。

戶外智能真空斷路器（重合器）的控制由配套的智能控制單元完成。可就地實現開關分合閘操作，也可以通過通接口由遠方遙控操作。斷路器的其它息也可以傳輸到控制中心，通通道可以選擇電纜、光纖、GPRS/CDMA、GSM等。

智能控制單元接近斷路器安裝，通過控制電纜與斷路器連接。智能控制單元的電源分主各供電，主電源為AC或DC 220V，由高壓線路經PT取得；后備電源由蓄電池提供（安裝于智能控制單元箱內）。當正常工作時主電源對后備電源充電；當主電源失去時，由后備電源供電，仍可完成對斷路器的控制以及控制單元內的其它操作，后備電源（滿載時）可維持整機不小于48小時工作。斷路器操作機構中設有手動緊急分閘把子，作為控制系統或電源故障時緊急分閘操作之用。

2.1斷路器的工作原理與過程

引發彈跳，可能產生觸頭和導電桿的變形，甚至產生裂紋,切合電容器組的真空真空斷路器如果發生合閘彈跳，還會導致電容器的損壞，第三，分合閘速度的影響斷路器的分合閘速度對真空斷路器的滅弧起到了一定的作用。也決定著真空斷路器的使用壽命，所以斷路器在投運前均應測量分合閘速度，可以及時發現產品質量和調試上的一些問題，一方面防止分合閘速度過大，斷路器觸頭動作終了時機械撞激烈，使滅弧室產生更為嚴重震動，第四，觸頭行程的影響目前國內生產的各種型號的10kv真空斷路器滅弧室。其觸頭超行程按規程規定在4mm左右，開距11mm左右，真空斷路器在安裝或檢修時。應嚴格按照產品安裝說明書中觸頭行程要求準確測量，調整拉桿，防止行。
