浙江介質損耗測試儀然后可以點擊“參數設置”進去設置菜單選擇“CVT同時測試”（如圖5—10）進行詳細的測試參數設置。分別點擊每個需要設置的項目，按“增加”“減小”或“選擇”來修改。修改完成后點擊“保存”即可保存剛才所修改的參數并返回CVT測試界面，點擊“取消”則不保存本次修改并返回CVT測試界面。相關參數設置好了后長按“啟動測試”單，進入測試菜單（如圖5—11）。測試過程中電壓值一項是根據先前所選擇的測試電壓平滑至設置值后保持不變，然后自動開始測試。開始測試后根據先前所選擇的干擾頻率自動變頻到相應的頻率進行測試，測試完成后自動顯示測試結果（如圖5—12）。測試結果自動保存，可點擊“打印”按鈕打印本次測試結果。CVT同時測試注意: 外屏蔽應接地，可以不懸空，允許放置地上使用，儀器軟件對測試線分布參數進行了修正。注意：每一種測試的具體參數設置和接線方法請查看第六章“參考接線”。5.4、CVT變比測試首先根據相應的接線提示接好儀器外部的連線， 進入CVT測試菜單在參數設置中選擇“CVT變比測試”然后返回開始測試界面（如圖5—13），長按“啟動測試”開始測量（如圖5—14），測試完成后自動顯示測試結果（如圖5—15）。測試結果自動保存，可點擊 “打印”按鈕打印本次測試結果。 5—165.5、正反同測首先根據相應的接線提示接好儀器外部的連線， 進入正反同測菜單，在參數設置中選擇設置需要測試的高壓電壓，然后保存返回（如圖5—16），長按“啟動測試”開始測量，測試完成后自動顯示測試結果（如圖5—17）。測試結果自動保存，可點擊“打印”按鈕打印本次測試結果。

浙江介質損耗測試儀測量線路由取樣電阻與前置放大器和A／D轉換器組成。通過測量電路分別測得標準回路電流與被試回路電流幅值及其相位等，再由單片機運用數字化實時采集方法，通過矢量運算便可得出試品的電容值和介質損耗正切值。儀器內部已經采用了抗干擾措施，保證在外電場干擾下準確測量。圖1測量原理圖1.儀器結構測量電路：傅立葉變換、復數運算等全部計算和量程切換、變頻電源控制等。控制面板：打印機、鍵盤、顯示和通訊中轉。變頻電源：采用SPWM開關電路產生大功率正弦波穩壓輸出。升壓變壓器：將變頻電源輸出升壓到測量電壓，無功輸出2KVA/1分鐘。標準電容器：內Cn，測量基準。Cn電流檢測：用于檢測內標準電容器電流，10μA～1A。輸入電阻〈2Ω。Cx正接線電流檢測：只用于正接線測量，10μA～1A。輸入電阻〈2Ω。Cx反接線電流檢測：只用于反接線測量，10μA～1A。輸入電阻〈2Ω。反接線數字隔離通訊：采用精密MPPM數字調制解調器，將反接線電流信號送到低壓側。隔離電壓20KV。2.工作原理啟動測量后高壓設定值送到變頻電源，變頻電源用PID算法將輸出緩速調整到設定值，測量電路將實測高壓送到變頻電源，微調低壓，實現準確高壓輸出。根據正/反接線設置，測量電路根據試驗電流自動選擇輸入并切換量程，測量電路采用傅立葉變換濾掉干擾，分離出信號基波，對標準電流和試品電流進行矢量運算，幅值計算電容量，角差計算tgδ。

<浙江>天正華意電氣設備有限公司 便攜式油品顆粒度分析儀發貨快

浙江介質損耗測試儀菜單操作詳細說明?時間設置附屬菜單-1?數據管理附屬菜單-2附說明：時間、日期為該數據組測試時的實時時間；測試項目的設定在“參數設定”中設置。?數據管理附屬菜單附屬菜單-3附說明：HV為測試電壓，Tt為測試時的溫度狀態。?參數設定附屬 附屬菜單-4附說明：1)預設溫度設置方法：該設置項一般設置為“90℃”，溫度100℃；直接點擊“90℃”文字上，按“↑、↓”進行溫度設置。用途：于“加熱測試時”，加熱到設定預設溫度時，停止加熱，然后恒溫；于“自動測試”時，當溫度加熱到預設溫度時，設備將進行自動測試。2)恒溫條件設置方法：該設置項一般設置為“外電極”，直接點擊“外電極”或其它條件文字上，按“↑、↓”進行恒溫條件切換。用途：這是基于預設溫度下的另一外加條件，此條件分：外電極、內電極及平均溫三種；外電極：該電極為加壓極上的溫度，為為接近油溫的溫度；內電極：該電極為測試極上的溫度；平均溫：該溫度是內、外電極的兩組溫度的平均值。

<浙江>天正華意電氣設備有限公司 便攜式油品顆粒度分析儀發貨快

浙江介質損耗測試儀注 意：測試時請保持接地良好，注意。五 使用說明5.1、主菜單打開電源開關，進入主菜單（如圖5—1）。界面上方為狀態提示欄。從左往右分別為：①測試主機與手持終端之間的2.4G無線信號，10表示信號強；②測試主機高壓單元電池電量；③測試主機低壓單元電池電量；④手持終端電池電量。第二欄右側為日期時間顯示。中間區域為功能按鍵區，可自行選擇需要的功能點擊進入。圖 5—15.2、測試界面首先根據相應的接線提示接好儀器外部與被試品之間的連線，然后點擊主界面“正接法”或“反接法”選項，進入下一級測試菜單（如圖5—2）。個表格為狀態顯示區。只要儀器正常開機就一直實時檢測外部高壓電壓、測試電流、外高壓頻率。測試過程中狀態顯示區數據停止更新，在結果顯示區繼續顯示。第二個表格為結果顯示區。點擊右下角“啟動”按鈕儀器會自動進行一次測試，并將結果顯示在表格中。測試完成自動保存結果數據。單次測試時長大約45秒。圖 5—2HV：外部高壓電壓值，單位KV。Ix：測試電流值，單位mA、A。f ：外部高壓頻率，單位Hz。Cx：被試品電容量，單位pF、nF、uF。tgx：被試品在當前頻率下的介質損耗值，用％號表示。tg50：被試品頻率換算為50Hz的介質損耗值，用％號表示。PF：被試品在當前頻率下的功率因素。PF：被試品頻率換算為50Hz的功率因素。Pr：被試品功率，單位W、KW。5.3、數據查詢每次測量數據都會自動保存，超大容量內存用戶完全不用擔心忘記保存或者測量次數過多而丟失數據。在主界面左側點擊“歷史數據”即可查尋并所有歷史數據。從上往下按照時間順序排列，第0組數據為所測數據往后依次按測試時間先后排列。右側上方顯示累計保存數據組數。想要查看哪組數據，先在左側點擊選取，然后點擊右側的“展開”按鍵即可查看本次測試的全部數據、波形以及測量時的參數設置值。點擊“U盤備份”然后插入U盤即可把所有數據文件自動保存到U盤中。

<浙江>天正華意電氣設備有限公司
便攜式油品顆粒度分析儀發貨快

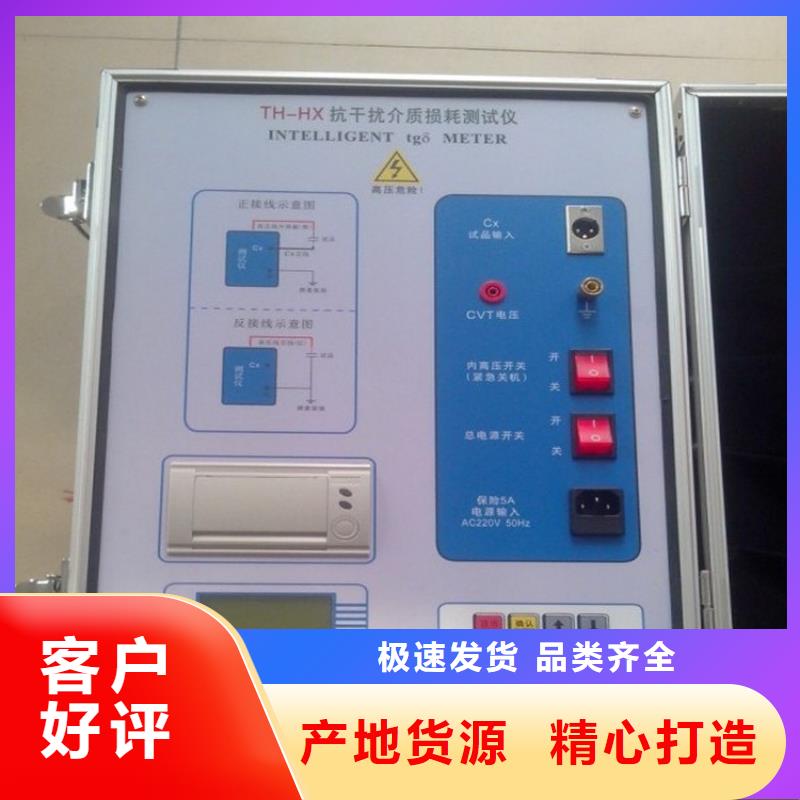

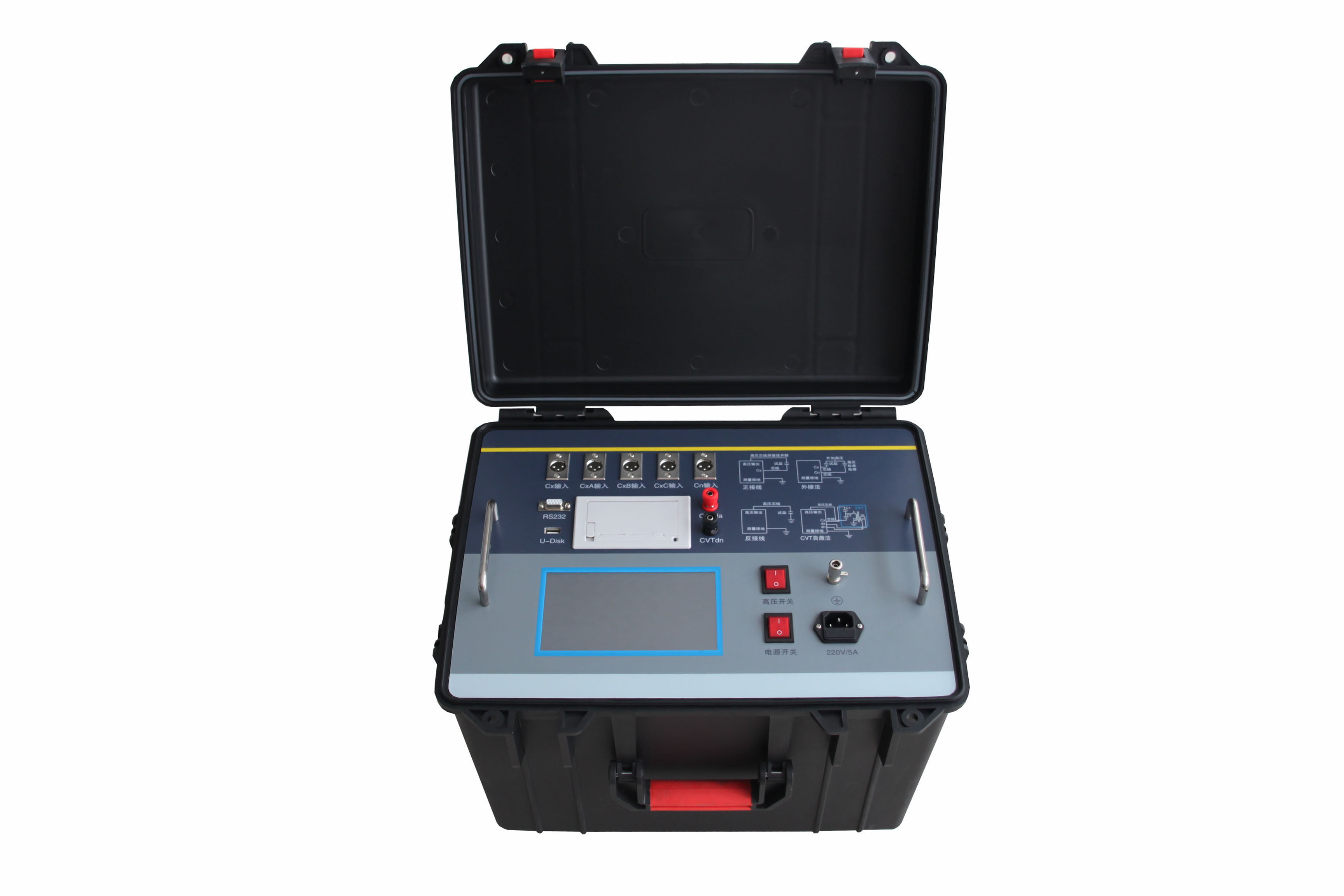

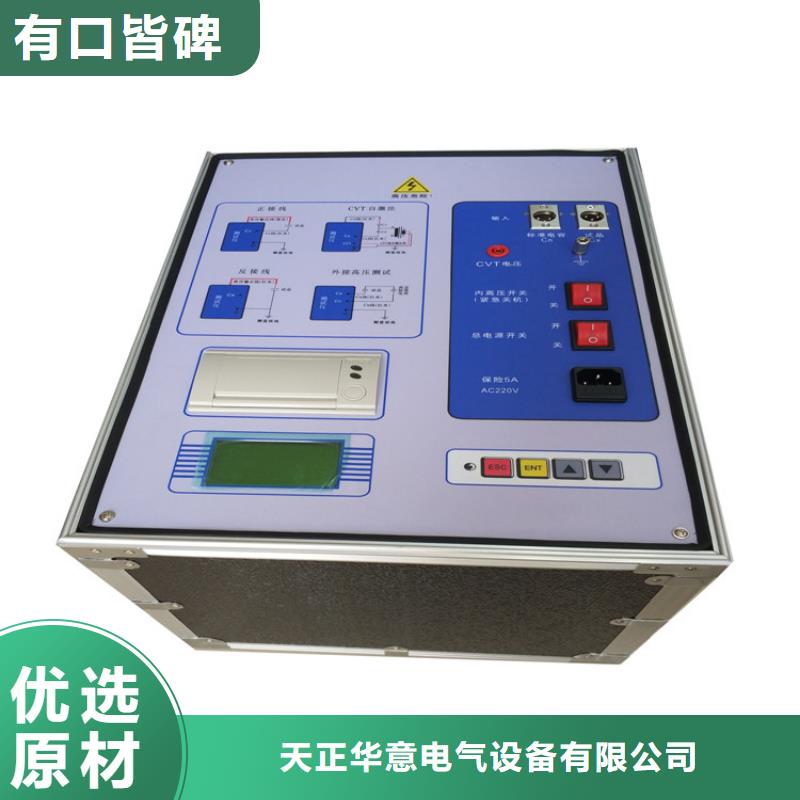

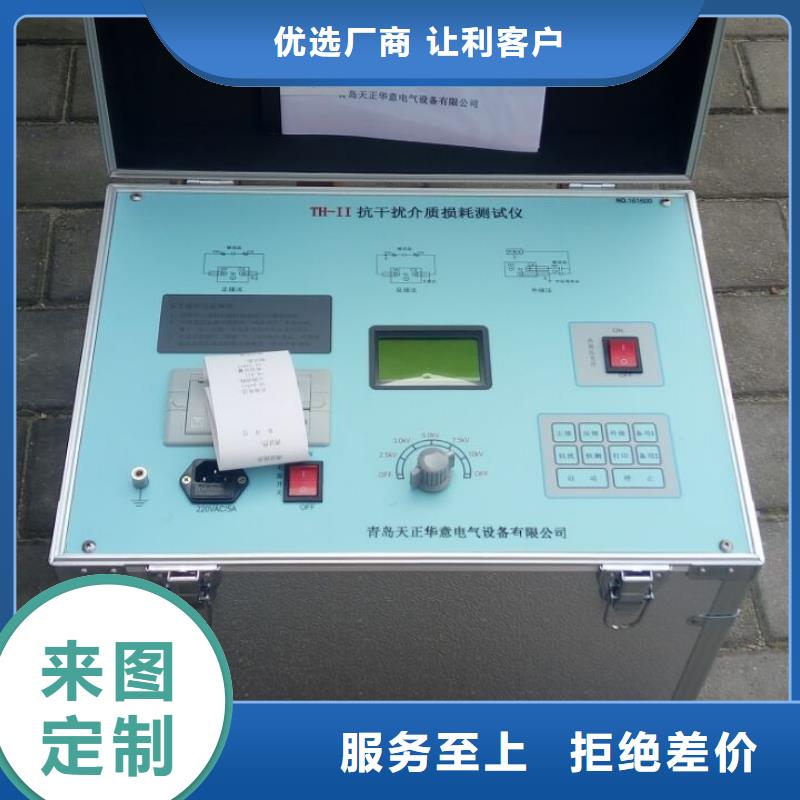

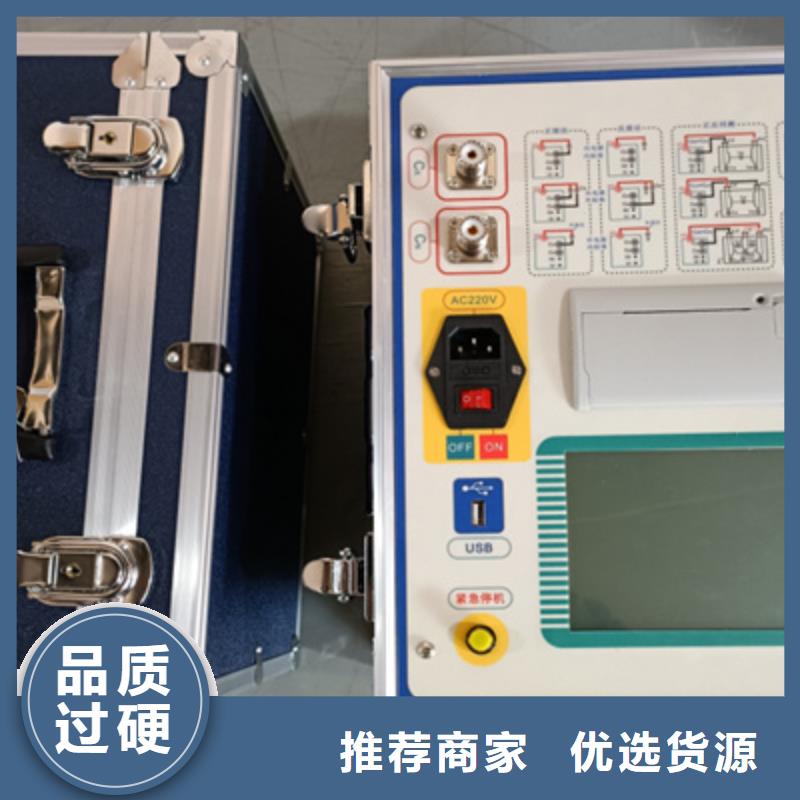

浙江介質損耗測試儀 抗干擾四通道介質損耗測試儀說明書一、儀器概述介損測量是絕緣試驗中很基本的方法，可以有效地發現電器設備絕緣的整體受潮劣化變質，以及局部缺陷等。在電工制造、電氣設備安裝、交接和性試驗中都廣泛應用。變壓器、互感器、電抗器、電容器以及套管、避雷器等介損的測量是衡量其絕緣性能的基本方法。抗干擾四通道介質損耗測試儀突破了傳統的電橋測量方式，采用變頻電源技術，利用單片機、和現代化電子技術進行自動頻率變換、模/數轉換和數據運算；達到抗干擾能力強、測試速度快、精度高、全自動數字化、操作簡便；電源采用大功率開關電源，輸出45Hz和55Hz純正弦波，自動加壓，可提供10千伏的電壓；自動濾除50Hz干擾，適用于變電站等電磁干擾大的現場測試。廣泛適用于電力行業中變壓器、互感器、套管、電容器、避雷器等設備的介損測量。 二、措施1、使用本儀器前一定要認真閱讀本手冊。2、儀器的操作者應具備一般電氣設備或儀器的使用常識。3、本儀器戶內外均可使用，但應避開雨淋、腐蝕氣體、塵埃過濃、高溫、陽光直射等場所使用。4、儀表應避免劇烈振動。5、對儀器的維修、護理和調整應由專業人員進行。6、在任何接線之前必須用接地電纜把儀器接地端子與大地可靠連接起來。7、由于測試設備產生高電壓，所以測試人員必須完全嚴格遵守操作規程，防止他人接觸高壓部件和電路。直接從事測試的人員必須完全了解高壓測試線路，及儀器操作要點。非從事測試人員必須遠離高壓測試區，測試區必須用柵欄或繩索、警視牌等清楚表示出來。8、儀器的調整維修和維護，必須在不加電情況下進行，如果必須加電，則操作者必須非常熟悉本儀器高壓危險部件。9、保險管損壞時，必須確保更換同樣的保險，禁止更換不同型號保險或將保險直接短路使用。

<浙江>天正華意電氣設備有限公司

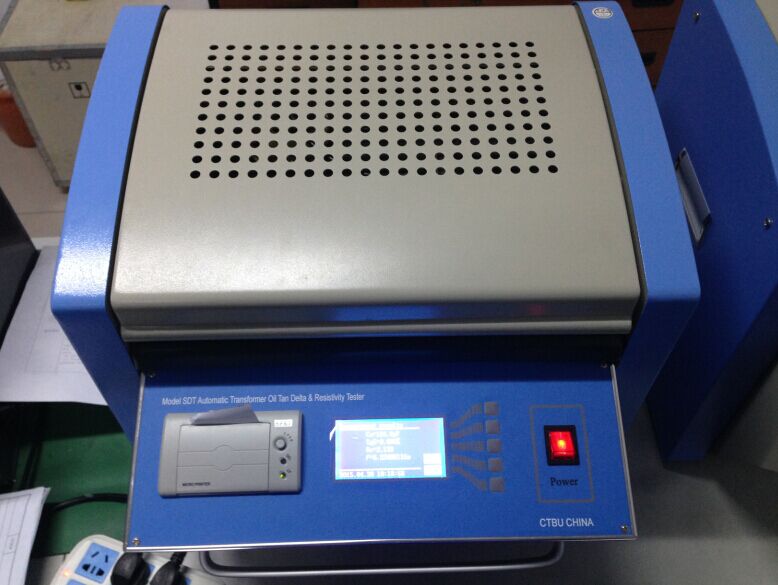

浙江介質損耗測試儀油杯簡介1.油杯結構圖二 油杯結構圖①油杯杯體，測量加壓極油隙③油杯內電極，測量測試極 內電極固定鈕⑤油杯內電極，測量屏蔽極 ⑥測試端⑦溫度接口2.油杯技術標準油杯采用三極式結構，完全符合GB/T 5654-2007標準，極間間距2mm，可雜散電容及瀉漏對介損測試結果的影響。3.油杯使用?裝入油杯：將油杯平穩放入儀器加熱爐內，保證油杯底部接觸良好，以便有良好電接觸和熱接觸，裝入后應將測試線接好，黑色線是信號測試線，白色是溫度測量線?取出油杯：必須在斷電情況下，先取下短的黑色、白色測量線后直接將油杯取出。4.拆裝油杯電極將內電極固定鈕④旋松后可將內電極全部取出；同樣，裝入內電極后應將內電極固定鈕④旋緊。5.裝入油樣將取出內電極的后油杯杯口朝上，然后將其向下輕斜約60度左右，再將裝有40ml被試油樣的量杯的杯口邊緣碰到油杯杯口內壁，接著量杯慢慢輕斜，緩慢將油倒入， 注意盡可能不要在油中夾入氣泡；完成后便可將內電極慢慢裝入油杯，然后打擰好內電極固定鈕，再將整個裝完油的油杯放入主機靜止15分鐘（這樣可很好的將大部分氣泡排出；如不靜止，將直接影響設備加壓情況以及數據的準確）；就可以運行主機。注意：內電極系非常精密部件，取出、裝入時一定動作緩慢，平穩，內外電極間不要碰撞，以防破壞表面，導致整個油杯報廢；6.油杯清洗?徹底清洗：測量前，應對油杯進行的清洗，這一步驟非常重要。因為絕緣油對極微小的污染都有極為敏感的反應。

浙江介質損耗測試儀鋰電池供電手持終端、測試主機低壓端、測試主機高壓端，都采用鋰電池供電，充滿電可連續工作8小時以上。?U盤存儲本機存儲的數據可以通過USB接口保存至U盤中。二 工作原理在交流電壓作用下，電介質要消耗部分電能，這部分電能將轉變為熱能產生損耗。這種能量損耗叫做電介質的損耗。當電介質上施加交流電壓時，電介質中的電壓和電流間成在相角差ψ，ψ的余角δ稱為介質損耗角，δ的正切tgδ稱為介質損耗角正切。tgδ值是用來衡量電介質損耗的參數。儀器測量線路包括一標準回路（Cn）和一被試回路(Cx)，如圖2—1所示。標準回路由內置高穩定度標準電容器與測量線路組成，被試回路由被試品和測量線路組成。測量線路由取樣電阻與前置放大器和A/D轉換器組成。通過測量電路分別測得標準回路電流與被試回路電流幅值及其相位差，再由數字信號處理器運用數字化實時采集方法，通過矢量運算得出試品的電容值和介質損耗正切值。圖 2—1 測量原理圖三 主要技術參數1使用條件-15℃∽40℃RH＜80％2標準電容tgδ: ＜0.005％Cn: 99.46PF耐壓電壓: 12KV3分 辨 率 介損tgδ: 0.001％電容量Cx: 0.001pF頻率f：0.001Hz4精 度 介損△tgδ:±(讀數＊1.0％＋0.040％)電容量△C x :±(讀數＊1.0％＋1.00PF)頻率 △f :±(讀數＊1.0％＋0.10Hz)5測量范圍介損tgδ無限制電流I20uA ≤ I ≤ 15A電壓HV1KV ≤ HV ≤ 12KV頻率 f30Hz ≤ f ≤ 300Hz6手持終端鋰電池7800mAh鋰電池7充電器DC12.6V 3000mA8顯示方式7寸800＊480彩色液晶顯示屏9操作方式工業級電容式觸摸屏10手持終端尺寸(mm)270(L)×160(W)×65(H)11測試主機尺寸(mm)220(L)×180(W)×350(H)12存儲器大小200 組 支持U盤數據存儲13重量（手持終端）1.5Kg14重量（測試主機）5.5Kg

便攜式油品顆粒度分析儀發貨快

浙江介質損耗測試儀 儀器出現故障時，關閉電源開關，等待一分鐘之后再檢查。三、性能特點1、儀器采用傅立葉變換數字濾波技術，測量電容、介質損耗及其它參數。測試結果精度高，便于實現自動化測量。2、儀器采用了變頻技術來現場50Hz工頻干擾，即使在強電磁干擾的環境下也能測得可靠的數據。3、使用全觸摸超大液晶顯示器，操作簡單。全觸摸液晶顯示屏，超大全圖形操作界面，每過程都非常清晰明了，操作人員不需要額外的專業培訓就能使用。輕輕觸摸就能完成整個過程的測量。4、存儲數據：內部配備有日歷芯片和大容量存儲器，能將檢測結果隨時保存，隨時可以查看歷史記錄，并可以打印輸出。當前時間和存儲時間都能隨時顯示和打印。5、科學先進的數據管理：儀器數據可以通過U盤導出，可在任意一臺PC機上通過專用軟件，查看和管理數據。6、儀器操作簡便，測量過程由微處理器控制，只要選擇好合適的測量方式，數據的測量就可在微處理器控制下自動完成。一體化機型，內附標準電容和高壓電源，便于現場測試，減少現場接線。8、儀器測量準確度高，可滿足油介損測量要求，因此只需配備標準油杯，和專用測試線即可實現油介損測量。9、具有反接線低壓屏蔽功能，在220kV CVT 母線接地情況下，對C11 可進行不拆線10kV反接線介損測量10、能夠做交流耐壓試驗。

---
