江西絕緣油介電強度測試儀交流試驗電源采用AC-DC-AC 轉換方式，有效避免市電電壓及頻率波動對介損測試準確性影響，即便是發電機發電，該儀器也能正確運行。（5）完善的保護功能。當有過壓、過流、高壓短路時，儀器能迅速切斷高壓，并發出警告信息。當溫度傳感器失效或沒有連接時，發出警告信息。在中頻感應加熱爐內設有限溫繼電器，當溫度超過120度時，繼電器釋放，加熱停止。（6）試驗參數設置方便。溫度設置范圍0～120℃，交流電壓設置范圍200～2200V，直流電壓設置范圍0～500V。（7）采用大屏幕TFT純彩液晶觸控顯示器，顯示清晰。只需簡單設置，儀器即可自動進行測試。并自動存儲和打印測試結果。（8）自帶實時時鐘，測試日期、時間可隨測試結果保存、顯示、打印。（9）空電極杯校準功能。測量空電極杯的電容量和介質損耗因數，以判斷空電極杯的清洗和裝配狀況。校準數據自動保存，以利于相對電容率和直流電阻率的計算。（10）儀器以RAM9平臺為核心，測試精度高、速度快。

江西絕緣油介電強度測試儀同時按下左鍵和復位鍵，先放開復位鍵，再放開左鍵，等待2～3秒，此時設定溫度為20℃；同時按下右鍵和復位鍵，先放開復位鍵，再放開右鍵，等待2～3秒，此時設定溫度為90℃。歡迎使用絕緣油體積電阻率測定儀設定溫度90度 當前溫度90.0度2、主菜單頁：該頁供用戶選擇操作項目可供選擇的項目有“設定溫度”、“微調溫度”、“設置油號”、“主機控制”、“修改時鐘”等項目。要從主菜單頁轉入首頁看控溫值，可按“確認鍵”進入首頁。主菜單操作如下：3、主 菜 單設定溫度 確認微調溫度 確認預置油號 確認主機控制確認2006年01月08日 11: 58行為“設定溫度”，移動光標到溫度數據處，按上下鍵可修改設定溫度，修改完畢，移光標到確認處，按確認鍵，數據存入內存，下次開機設定溫度仍為此值。第二行為“微調溫度”，控制溫度穩定后，屏幕顯示的溫度與實際溫度有誤差時，在此調節。首先移動光標到微調數據處，如果屏幕顯示的溫度低于實際溫度時應進行正微調，即按上移鍵，顯示“＋”號，同時微調值由零開始增加，但正微調值不超過＋3.0℃；如果屏幕顯示的溫度高于實際溫度時應進行負微調，即按下移鍵，顯示“-”號，同時微調值由零開始增加，但負微調值不超過-3.0℃當微調值到達期望值后釋放上移（或下移鍵），移光標到確認處，

變壓器油耐壓測定儀放心購買 <江西>天正華意電氣設備有限公司

江西絕緣油介電強度測試儀本儀器是根據電網公司變電檢測通用管理規定第64分冊 《絕緣油油泥與沉淀物檢測細則》規定的要求設計的，適用于測定絕緣油的油泥和沉淀物。一、主要功能特點本儀器主要由玻璃器皿、控溫水浴、控溫漏斗、抽濾泵、電機自動攪拌和智能化電子控溫儀組成。具有體積小、重量輕、安裝使用方便、靈活和升溫快等優點。特別是按標準規定設計的控溫漏斗，小巧輕便，它具有可縮短操作時間和節約溶劑的優點。儀器主要結構包含如下：1、水浴箱：是本儀器的主體，用于對試樣的加熱。2、溫度傳感器：置于水浴箱中，檢測箱中浴液的溫度。3、抽濾瓶：用于盛接濾液。4、鎖緊件：與支架桿一起固定漏斗和調節漏斗的高度。5、支架桿：與鎖緊件一起固定漏斗和調節漏斗的高度。6、玻璃漏斗：與濾紙一起用于試樣過濾。7、控溫漏斗：受溫度控制的漏斗。8、控制箱：水浴箱和控溫漏斗的溫度控制器。左側為水浴箱的控溫儀，右側為控溫漏斗的控溫儀，控制箱后面板右側，為抽吸量調節旋鈕，根據試驗需要調節抽吸量。二、主要技術參數1、工作電源： AC（220±10％）V、50Hz。2、水浴加熱功率：1000W。3、水浴控溫范圍：室溫～90℃內可調。4、水浴溫度顯示：LCD數字顯示。5、水浴控溫精度：±1℃。6、漏斗控溫范圍：室溫～90℃內可調。7、漏斗控溫顯示：LCD數字顯示。8、漏斗控溫精度：±2℃。9、外形尺寸： 控制箱 390㎜×260㎜×590㎜(長×寬×高)；水浴箱 390㎜×290㎜×370㎜(長×寬×高)。10、環境溫度：≤35℃。11、相對濕度：≤85％。12、整機功耗：不大于1200W。

江西絕緣油介電強度測試儀其操作過程如下：（1）按下打印機前蓋板上的圓形按鈕；（2）將打印紙裝入打印機，并拉出一段（超出撕紙牙齒），注意將紙放整齊，同時注意紙的方向（紙拉出后紙卷外側面對著打印頭）；（3）合上紙艙蓋，打印頭走紙軸壓齊打印紙后稍用力把打印頭走紙軸壓回打印頭。九、油杯的清洗：1. 油杯清洗方法（1） 用潔凈的綢布反復擦拭電極表面和電極桿；（2）用標準規調整好電極間隙；（3）用無水乙醇清洗3～4次，然后用吹風機吹干。再用測試油樣清洗2～3次即可；2. 攪拌槳清洗方法（1） 用干凈的綢布反復擦拭攪拌槳，直至表面無細小顆粒，忌用手直接接觸攪拌槳；（2） 用鑷子夾住攪拌槳，浸入無水乙醇洗滌2～3次，然后用吹風機吹干；（3） 用鑷子夾住攪拌槳，浸入待測油樣洗滌2～3次備用。售后服務：儀器自購買之日起一年內，屬產品質量問題免費保修，終身提供維修和技術服務。如果發現儀器狀況不正常或有故障出現，請您速與我公司聯系，以便為您安排便捷有效的處理方案。

<江西>天正華意電氣設備有限公司 變壓器油耐壓測定儀放心購買

江西絕緣油介電強度測試儀尊敬的用戶：感謝您選擇了我公司的全自動絕緣油介質損耗及電阻率測試儀。為了讓您盡快熟練地操作本儀器，我們隨機配備了內容詳實的操作手冊，從中您可以獲取有關產品介紹、使用方法、儀器性能以及注意事項等諸多方面的知識。在次使用儀器之前，請務必仔細閱讀本操作手冊，并按本手冊對儀器進行操作和維護，這會有助于您更好的使用該產品并且可以延長該儀器的使用壽命。 在編寫本手冊時，我們本著科學和嚴謹的態度進行工作，并認為本手冊中所提供的信息是正確和可靠的。然而，智者千慮必有一失，本手冊也難免會有錯誤和疏漏之處。如果您發現了手冊中的錯誤，請務必盡快設法通知我們，并監督我們盡快改正錯誤！本公司保留對儀器使用功能進行改進的權力，如發現儀器在使用過程中其功能與操作手冊介紹的不一致，請以儀器的實際功能為準。我們希望本儀器能使您的工作變得輕松、愉快，使您在繁忙的工作之中體會到辦公自動化的輕松感覺。當您對本儀器感到滿意時，請向您的朋友！當您對本儀器有意見和建議時，請您與我們聯系，本公司定竭盡全力給您一個滿意的答復。再次感謝您對我公司的支持！

<江西>天正華意電氣設備有限公司
<江西>天正華意電氣設備有限公司

江西絕緣油介電強度測試儀概 述絕緣油介電強度測試儀是我公司科研技術人員，依據標準GB507-86及行標DL-429.9-91DL/T596-1996的有關規定，發揮自身優勢，經過多次現場試驗和長期不懈努力，精心研制開發的高準確度、全數字化工業儀器。該機操作簡便，造型美觀大方。由于采用了全自動數字化微機控制，所以測量精度高、抗干擾能力強、可靠。 二、儀器特點1. 儀器采用大容量單片機控制，工作穩定可靠；2. 儀器內設寬范圍看門狗電路杜絕了死機現象；3. 多種操作選擇，儀器程序設有GB1986、GB2002兩種標準方法和自定義操作，能適應不同用戶的多種選擇；4. 儀器油杯采用特種玻璃一次澆鑄成型，杜絕了漏油等干擾現象的發生；5. 儀器獨特的高壓端采樣設計讓測試值直接進入A/D轉換器，避免了在模擬電路中造成的誤差，使測量結果更加準確；6. 儀器內部具有過流、過壓、短路等保護等功能，并且具有極強的抗干擾能力，電磁兼容性好；7. 便攜式結構，易于移動，戶內外使用均很方便。三、技術指標1. 升壓器容量 1.5 kVA2. 升壓速度2.0 kV/s，2.5 kV/s，3.0 kV/s，3.5 kV/s 四檔任選3. 輸出電壓0～80 kV4. 電源畸變率 ＜1％5. 顯示方式大屏幕液晶漢字顯示6. 電極間隙標準2.5 mm7. 外形尺寸730 mm×410 mm×390 mm8. 儀器重量38 kg（ODST-1203）四、使用條件 1. 環境溫度0～40℃2. 相對濕度 ≤85％3. 工作電源AC 220V ± 10％4. 電源頻率50 ± 5 Hz5. 功率消耗 ＜200 W五、

<江西>天正華意電氣設備有限公司 變壓器油耐壓測定儀放心購買

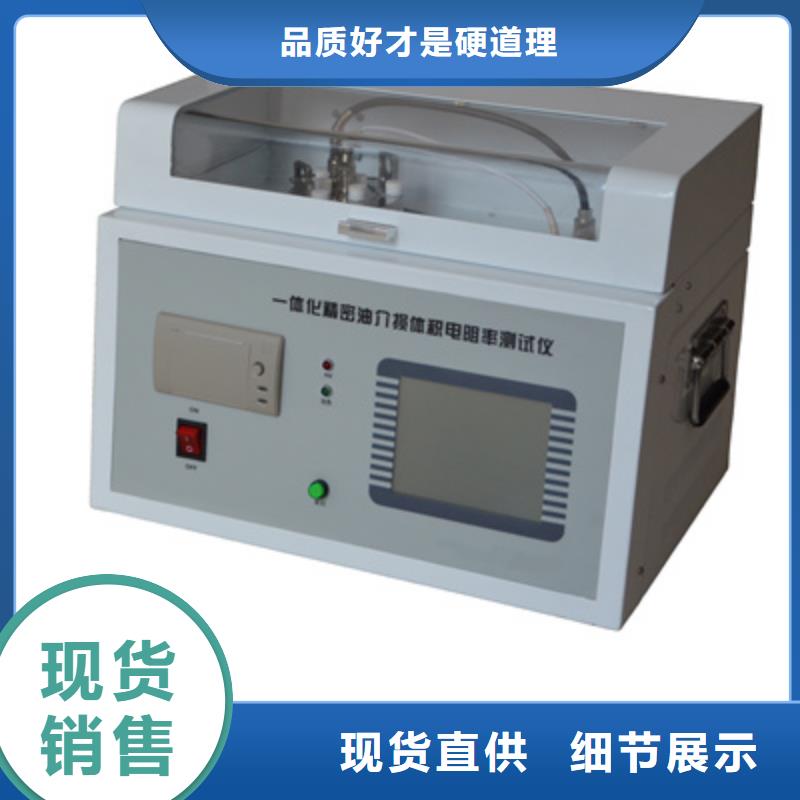

江西絕緣油介電強度測試儀本款全自動絕緣油介質損耗及電阻率測試儀 依據GB/T5654-2007《液體絕緣材料 相對電容率、介質損耗因數和直流電阻率的測量》設計制造。用于絕緣油等液體絕緣介質的介質損耗因數和直流電阻率的測量。一體化結構。內部集成了介損油杯、溫控儀、溫度傳感器、介損測試電橋、交流試驗電源、標準電容器、高阻計、直流高壓源等主要部件。儀器內部采用全數字技術，全部智能自動化測量，配備了大屏幕5.7寸TFT純彩液晶觸控顯示器，全中文菜單，測試結果可以自動存儲并打印輸出，操作人員不需專業培訓就能熟練使用。二、主要功能及特點（1）油杯采用符合國標GB/T5654-2007的三電極式結構，極間間距2mm，可雜散電容及瀉漏對介損測試結果的影響。（2）儀器采用中頻感應加熱，PID控溫算法。該加熱方式具備油杯與加熱體非接觸、加熱均勻、速度快、控制方便等優點，使溫度嚴格控制在預設溫度誤差范圍以內。（3）內部標準電容器為SF6 充氣三點極式電容，該電容的介損及電容量不受環境溫度、濕度等影響，使儀器精度在長時間使用后仍然得到保證。

<江西>天正華意電氣設備有限公司
變壓器油耐壓測定儀放心購買

江西絕緣油介電強度測試儀 按此鍵進入杯位選擇子頁面，具體操作見六、操作步驟圖解3.的相關內容。7. 對于該機型，每杯多6次的平行測定擊穿電壓值等參數將自動存儲。測量完畢后屏幕將顯示測試完畢給予提醒，按 確認 鍵返回到開機頁面（圖1）。按 打印 或 顯示 鍵，進入油樣單次測量擊穿電壓值、算數平均值及測量日期和時間的顯示子頁面（圖7～9）。圖7 圖9注意：在顯示子頁面，按選擇鍵可以順序顯示六個界面。其中前三個界面沒有測量時間的數據顯示，為臨時數據組，關機后將丟失。而后三個界面有測量時間數據顯示，為存儲數據組，關機后不會丟失。如果樣品油杯測定超過三個，則系統將按時間分組，記錄顯示近的三組數據。在顯示子頁面，按打印鍵打印所選頁面的存儲數據，按確認鍵返回主頁面 。七、注意事項1. 使用本儀器前，一定要詳細閱讀本操作手冊；2. 儀器操作者應通曉電氣設備或分析儀器的一般使用常識；3. 本儀器在戶內外均可使用，但應避開雨淋、腐蝕性氣體、高濃度塵埃、高溫或陽光直射等場所；4. 油杯應該保持潔凈。在停用期間，應加入足夠量干燥合格的絕緣油浸泡，保持油杯不受潮及電極氧化；5. 電極連續使用一個月后，應例行檢查和維護。檢驗并調整電極間隙，使其恢復標準值；放大鏡觀察電極表面是否出現暗斑，若有此現象，應用綢布擦拭電極表面，使其恢復原狀；6. 儀器的維修和調試須由專業人員完成；7. 接通電源前，應仔細檢查連接線是否牢固，儀器外殼必須可靠接地！

江西絕緣油介電強度測試儀同時按下左鍵和復位鍵，先放開復位鍵，再放開左鍵，等待2～3秒，此時設定溫度為20℃；同時按下右鍵和復位鍵，先放開復位鍵，再放開右鍵，等待2～3秒，此時設定溫度為90℃。歡迎使用絕緣油體積電阻率測定儀設定溫度90度 當前溫度90.0度2、主菜單頁：該頁供用戶選擇操作項目可供選擇的項目有“設定溫度”、“微調溫度”、“設置油號”、“主機控制”、“修改時鐘”等項目。要從主菜單頁轉入首頁看控溫值，可按“確認鍵”進入首頁。主菜單操作如下：3、主 菜 單設定溫度 確認微調溫度 確認預置油號 確認主機控制確認2006年01月08日 11: 58行為“設定溫度”，移動光標到溫度數據處，按上下鍵可修改設定溫度，修改完畢，移光標到確認處，按確認鍵，數據存入內存，下次開機設定溫度仍為此值。第二行為“微調溫度”，控制溫度穩定后，屏幕顯示的溫度與實際溫度有誤差時，在此調節。首先移動光標到微調數據處，如果屏幕顯示的溫度低于實際溫度時應進行正微調，即按上移鍵，顯示“＋”號，同時微調值由零開始增加，但正微調值不超過＋3.0℃；如果屏幕顯示的溫度高于實際溫度時應進行負微調，即按下移鍵，顯示“-”號，同時微調值由零開始增加，但負微調值不超過-3.0℃當微調值到達期望值后釋放上移（或下移鍵），移光標到確認處，

<江西>天正華意電氣設備有限公司 變壓器油耐壓測定儀放心購買

江西絕緣油介電強度測試儀本儀器為精密測試儀器，使用前請務必詳閱使用說明書，謹慎操作！一、概述TH-1150液體介質體積電阻率測定儀以DL421-91《絕緣油體積電阻率測定法》的電力行業標準為依據，根據有源電橋的原理研制成功的一種新型電阻率測定專用儀器，具有結構簡單、線性度好、靈敏度高、測試結果穩定、操作等優點，其性能遠高于通常的電壓電流法。本儀器采用MCS-51系列單片機作為系統控制核心，彩色液晶顯示，中文人機對話，向導式操作，測定過程全部自動化(自動換杯，自動變擋)，并且滾動儲存200個試驗數據；并結合現代新的工藝方法研制而成。整個儀器設計先進、結構合理、操作簡單、可靠，是當代國內外同類產品技術水平、性能指標為完善的電阻率測試儀，特別實用于電力部門油質監督的應用，測試結果符合標準DL421-91《絕緣油體積電阻率測定法》的規定。二、技術指標㈠、使用條件１、環境溫度：0～40℃２、相對濕度：≤85％３、供電電壓：AC 220V±10 ％ 50Hz±1㈡、測量指標1、測試電壓：DC 500V2、測試范圍：0.5×108～101.0×1016Ω·cm3、重 復 性：＞1012Ω·cm，≯25％＜1012Ω·cm，≯15％4、加熱功率：300W 制冷功率：100W5、控溫范圍：熱浴：室溫～120℃； 冷浴：20℃6、控溫精度：±0.3℃7、測量誤差：≤±10％㈢、其它指標浴套配置：熱浴：（合金鋁，可測試三個杯）1個冷浴：（合金鋁，可測試一個杯）1個重 量：12Kg外形尺寸：380×310×290mm測 樣 數：3個（測試電極杯）

<江西>天正華意電氣設備有限公司

江西絕緣油介電強度測試儀感謝您選擇了本系列全自動絕緣油介電強度測試儀！為方便您盡早盡快地熟練操作本儀器，我們特隨機配備了內容詳實的操作手冊，從中您可以獲取有關產品介紹、使用方法、儀器性能以及注意事項等諸多方面的知識。在次使用儀器之前，請務必仔細閱讀本操作手冊，并按本手冊對儀器進行操作和維護，這會有助于您更好的使用該產品，并且可以延長該儀器的使用壽命。 在編寫本手冊時，雖然我們本著科學和嚴謹的態度進行了工作，并認為本手冊中所提供的信息是正確和可靠的。然而，智者千慮必有一失，本手冊也難免會有錯誤和疏漏之處。如果您發現了手冊中的錯誤，請務必于百忙之中抽時間，盡快設法告知我們，并煩請監督我們迅速改正錯誤！本公司全體職員將不勝感激！本公司保留對儀器使用功能進行改進的權力，如發現儀器在使用過程中其功能與操作手冊介紹的不一致，請以儀器的實際功能為準。我們希望本儀器能使您的工作變得輕松、愉快，愿您在繁忙的工作之中體會到辦公自動化的輕松而美好的感覺！當您對本公司儀器感到滿意時，請向您的朋友！當您對本儀器有寶貴意見和建議時，請您一定要與我們聯系，本公司定竭盡全力給您一個滿意的答復。再次感謝您對我公司的支持！

<江西>天正華意電氣設備有限公司 變壓器油耐壓測定儀放心購買

江西絕緣油介電強度測試儀如果沒有可靠接地，儀器會顯示 請接地！并發出報警聲。這時應該關掉電源，接好地線后再重新進行操作；注：圖4頁面選擇 鍵是為多杯位選擇預留的！5. 在圖2頁面下，按 選擇 鍵移動光標√ 至時間設置處，按 確認 鍵即可進入時間設置子頁面（圖5）。 圖5. 時間設置子頁面按 選擇 鍵移動光標—至年、月、日、時、分處，按 ＋ 或 - 鍵選擇具體數值后，按確認鍵確認，并返回開機頁面；6. 在圖2頁面下，按 選擇 鍵移動光標√ 至自定義設置 處，按 確認 鍵即可進入 自定義設置 子頁面（圖6）；圖6. 自定義設置子頁面在圖6頁面下，按 選擇 鍵移動光標到相應的選項，再按 ＋ 或 - 鍵可進行相關參數的設置。其中：靜置時間默認值為15 min，可選范圍1～15 min（檔位增量 1 min）；間隔時間默認值為5 min，可選范圍1～10 min（檔位增量1 min）；攪拌時間默認值為10 s，可選范圍5～90 s（檔位增量5 s）；停升電壓默認值為80 kV，可選范圍10～80 kV（檔位增量10kV）。當儀器升壓到 停升電壓 以后將停止升壓，并進入到保持狀態。若持續50 s無擊穿，儀器將默認當前停升電壓為絕緣油擊穿電壓；打壓次數默認值為6次，可選范圍1～6次（檔位增量1次）；設置好后按 確認 鍵返回開始頁面，按 開始 鍵進行測試。7. 每次擊穿電壓值和輪回次數自動存儲，測量完畢后顯示測試完畢，然后按 確認 鍵返回到開機頁面（圖1），按 打印 或 顯示 鍵進入油杯每次擊穿電壓值和平均值的存儲記錄（圖7）。圖7. 顯示子頁面按 打印 鍵打印測試結果，按 確認 鍵返回開機頁面（圖1）。七、注意事項1. 使用本儀器前，一定要詳細閱讀本操作手冊；

<江西>天正華意電氣設備有限公司 變壓器油耐壓測定儀放心購買

江西絕緣油介電強度測試儀菜單功能6.1 菜單界面功能一覽表6.2 設置在主界面按動“”鍵進入設置主界面。可以進行測試設置(測試流速、測試次數、測試間隔、測試體積、沖洗體積、沖洗時間)、報警設置（各種測試標準下的報警級別）、存儲設置（是否打印數據、是否自動存儲、儀器內部存儲或U盤存儲）、時間設置、校準等操作。按動“”鍵選擇對應的設置進入設置界面；按動“”鍵進入相應的設置選項；按動“”鍵進入存儲數據查看界面；按動“”鍵返回測試主界面。6.2.1 測試設置 在設置主界面按動“”鍵到測試設置圖標，按動“”鍵進入測試設置界面。按動“”鍵，在各個設置選項間進行切換；按動“”鍵設置選中的數據。流速設置：設定當前通過儀器的檢品流速；測試體積：設置檢測體積；次數：設置檢測次數（當設定值為0，且測試時間間隔不為0時不計測試次數，一直測試，直到達到報警條件才會停止測試）；測試間隔：設定測試與測試之間的等待間隔；沖洗體積與沖洗時間：分別用來設置沖洗體積和沖洗時間，沖洗體積優先級高于沖洗時間，如果兩個設置項均被設置，則沖洗體積設定值有效，沖洗時間設置無效。按動“”鍵保存當前的設置直接返回到設置主界面；按動“”鍵不保存修改內容直接返回到設置主界面。

---
