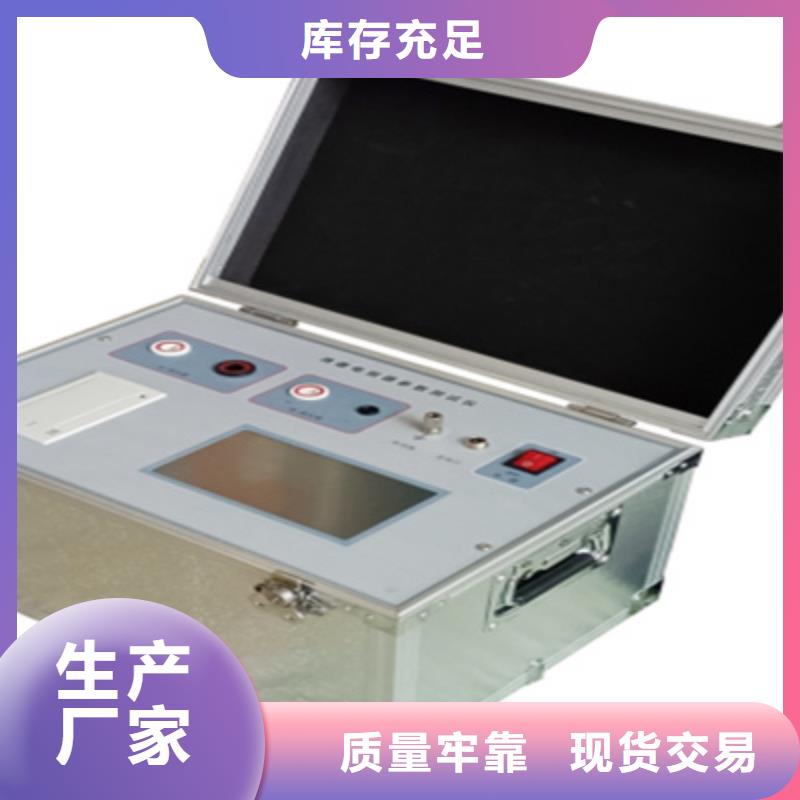

烏魯木齊非線性電阻測試儀TH-2002消諧電阻器參數測試儀非線性電阻使用說明書青島天正華意電氣設備用限公司1.設備的測試輸出端在工作過程中，會產生3000V高壓，在測試過程中嚴禁觸摸被測試件和測試夾。2.儀器在現場必須可靠接地。一、概述：電壓互感器中性點用非線性電阻消諧阻尼器( 以下簡稱消諧器 )是它安裝在6kV～35kV電壓互感器 ( 以下簡稱 PT)一次繞組 Yo中性點與地之間的一種非線性電阻消諧阻尼器件，起到限流與阻尼的作用，能夠達到良好的抑制涌流和PT鐵磁諧振的目的，同時又不影響壓變的正常運行，消諧器的正常工作與否，至關重要，為核實消諧器是否合格，應對其工頻電流、電壓參數進行校驗，本測試儀器能實現自動檢測消諧器在電流峰值為0.3mA、0.5mA 、1mA 、3mA 、5mA、10mA時相對應的電壓峰值或有效值，并能自動繪制出消諧器伏安特性曲線圖。二、儀器依據的標準：Q/GDW415-2010《電磁式電壓互感器用非線性電阻性消諧器技術規范》三、儀器功能特點：1、自動測量伏安特性，并能自動繪制出消諧器伏安特性曲線圖。2、彩色LED觸摸式顯示屏，中文提示界面。4、試驗數據自動打印。5、測量為電壓峰值、有效值雙卡顯示。

氧化鋅避雷器電流阻性測試儀烏魯木齊廠家價格

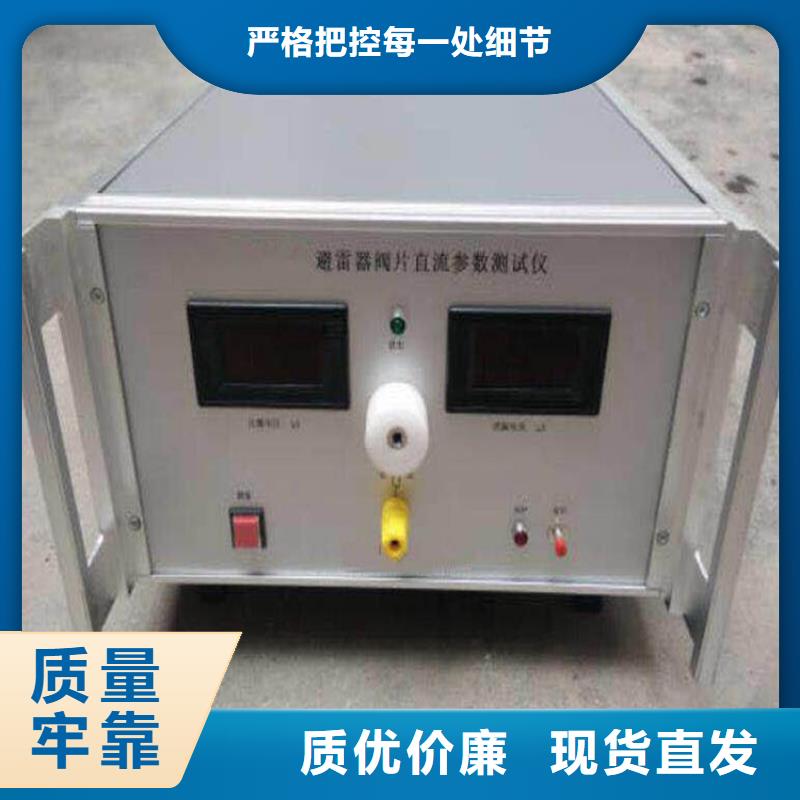

烏魯木齊非線性電阻測試儀尊敬的用戶：感謝您選購我公司的氧化鋅避雷器直流特性測試儀，本儀器可完成10kV電壓級以下的氧化鋅避雷器的直流1mA參考電壓試驗，大中型同步發電機轉子保護用氧化鋅非線性電阻ZnO閥片U10ma的V-A特性試驗，鋰電池組供電，具有體積小、重量輕、精度高、操作使用方便等優點。請您在使用本儀器之前仔細閱讀本說明書內容，并著重關注“指導”部分。 如果您已經閱讀完本說明書，建議您將此說明書妥善保管，以便在將來的使用過程中進行查閱。如果您在使用中出現問題，或者對本儀器的某些功能的使用存在疑問，且無法在本手冊中獲得幫助，請咨詢儀器經銷商。安 全 指 導☆閱讀并理解說明書中的所有指導內容☆確認儀器與被測設備及地連接好才可開始試驗☆嚴禁用手或金屬物體觸碰高壓輸出端子，以免造成電擊事故☆儀器內部有高壓，請勿隨意拆卸☆充電只可使用附帶的專用電源充電器充電☆使用時請勿將儀器放置在不穩定的架子或桌子上，避免摔落損壞☆勿將儀器置于過熱、過濕的環境存放☆勿使用液體或氣體清潔劑清潔儀器，可使用干燥布料清潔目 錄

<烏魯木齊>天正華意電氣設備有限公司
氧化鋅避雷器電流阻性測試儀烏魯木齊廠家價格 <烏魯木齊>天正華意電氣設備有限公司

烏魯木齊非線性電阻測試儀、消諧電阻器參數測量儀操作步驟:1、先把消諧器分別用測試線夾與儀器面板上接線孔按顏色相連接；如圖1所示圖12、打開電源開關，儀器軟件啟動完成進入測試界面后進入測量選項。3、按照消諧器類型進行測試，先選擇要測試的電流檔位，再根據儀器右側菜單選擇“自動”或“手動”模式，點擊“啟動”完成測試；如選擇“手動”模式，則需要點擊“↑增加”或“↓減小”手動調節電壓。4、啟動設備后，設備對消諧器施加試驗電壓，當通過消諧器的電流等于試驗值時，測量工頻電流（峰值/2）下的電壓 U（峰值/√2）值。電流選擇：點擊屏幕上的電流選項，選擇所需要檢測的電流檔，儀器自動測試所選電流檔對應的電壓值繪制伏安特性曲線。5、打印結果：點擊“打印”按鈕，打印機將自動輸出本次測試結果。六、消諧電阻器主要電氣性能參數表技術參數系統標稱電壓 10kV（6kV） 35kV（20kV）工頻電流1mA（峰值/ 2）下電壓U 1mA（峰值/ 2）V 280～350 800～1000工頻電流10mA（峰值/ 2）下電壓U 10mA（峰值/ 2）V 800～1000 2000～2500直流電流 1mA 下的直流電壓 280～350 800～1000直流電流 10mA 下的直流電壓 800～1000 2000～2500非線性系數 α 0.3～0.45 0.25～0.40工頻放電電壓a 下限 1500 3000上限 2200 4000a工頻放電電壓僅適用于并聯限壓間隙的碳化硅消諧器。備注：非線性系數計算公式 α=lg（U1/U2）/lg(I2/I1)七、注意事項1、在測試狀態下儀器有高壓輸出，禁止接觸被測試品。2、一定要在斷電情況下，更換測試件，進行下一組測試。 消諧器交流特性測試儀 消諧器特性測試儀 消諧器測試儀 消諧電阻器參數測量儀 電壓器消諧電阻器測試儀 消諧電阻器分析儀 互感器消諧電阻器測試儀 消諧器交流參數檢測儀 過電壓保護器測試儀 過壓保護器測試儀 非線性電阻測試儀

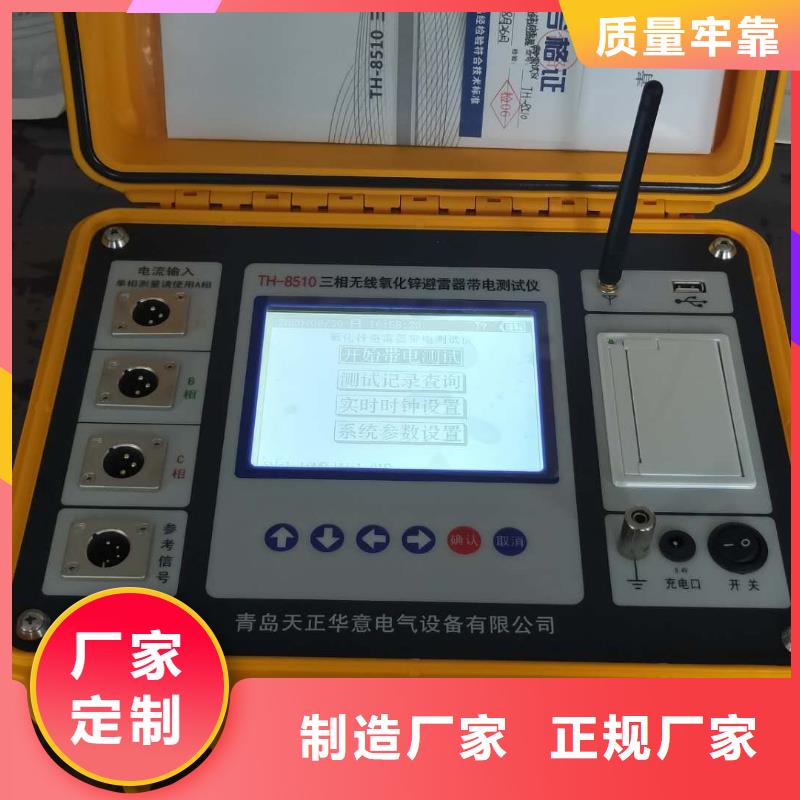

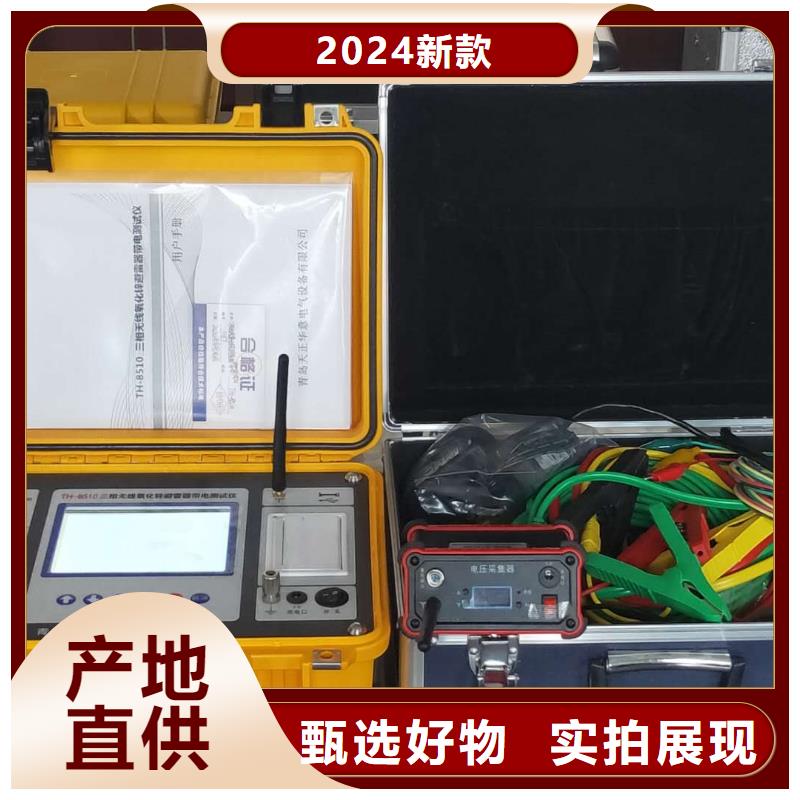

烏魯木齊非線性電阻測試儀氧化鋅避雷器帶電測試儀是用于檢測氧化鋅避雷器電氣性能的專用儀器，該儀器適用于各種電壓等級的氧化鋅避雷器的帶電或停電檢測，從而及時發現設備內部絕緣受潮及閥片老化等危險缺陷。儀器操作簡單、使用方便，測量全過程由人機界面控制，可測量氧化鋅避雷器的全電流、阻性電流及其諧波、工頻參考電壓及其諧波、有功功率和相位差，大屏幕可顯示電壓和電流的真實波形。儀器運用數字波形分析技術，采用諧波分析和數字濾波等軟件抗干擾方法使測量結果準確、穩定，可準確分析出基波和3～9次諧波的含量，并能克服相間干擾影響，正確測量邊相避雷器的阻性電流。二、產品特點1.彩色觸摸屏：800×480的7寸高清彩色觸摸屏、人機對話。2.無線距離大：兼容無線同步，無線傳輸信號超過1500米，選配可達到5000米。3.同步方式多：支持485有線同步、無線同步；無電壓方式通過軟件計算找到電壓基準三種同步方式。4.帶電停電兼容：適用于避雷器帶電、停電或試驗室等場所使用。5.大量程采集：電壓采集范圍0-250V，電流采集0-20mA。6.三相同測：真正做到三相電流、三相電壓同時測試，提高工作效率；同時支持單相測試或二相測試，選擇方便。7.可靠：儀器內部只帶弱電，電壓不超過8.4V；電流、電壓傳感器完全隔離，可靠。8.電壓方式可選：支持取三相或取B相電壓基準為電壓參考；支持用感應板方式取B相電場強度為電壓參考（選配），此功能方便電壓取樣。9.電流方式可選：可以用線接避雷器計數器兩端采樣泄漏電流，也可以用電流鉗采集避雷器的接地線的泄漏電流（選配）。10.標配邊配抗干擾處理：帶抗干擾計算功能和角度補償功能，完全解決三相互相干擾的情況220KV及上電壓等級需要。11.內置鋰電池：標配內帶高能鋰離子電池，特別適合無電源場合。12.高速采樣：高速的采樣頻率，先進的數字信號處理技術，抗干擾性能強，測量結果精度極高。13.內置日歷時鐘：內置日歷時鐘，為打印、保存數據提供時間依據。14.海量存儲試驗數據：本機配有大容量存儲，海量存儲數據。具有數據存儲與數據瀏覽功能，并具有掉電保護功能。15.U盤導出試驗數據：配有U盤導出數據功能，導出word文件。16.藍牙控制及上傳數據：標配藍牙功能、配有安卓藍牙APP，可以用手機或平板安裝APP可以控制、上傳、生成word文件。17.背景顏色方便切換：可以設置屏幕顏色，可以改成圖紋藍底、圖紋黑底，可以設置背景亮度，待機亮度和待機時間。18.內置培訓資料：屏幕內部配有各種接線方式，指導現場使用。19.中文輸入試驗信息：可以中文輸入相關站點、設備、人員、備注等，方便標識保存試驗數據，方便標識打印試驗數據。20.中英切換：可以直接界面切換中英文界面，兼容中外使用場合（選配）。21.攜帶方便：主機和單元兩部分組成，外加防塵、防腐一體機箱，體積小，重量輕，便于攜帶。22.具有選配功能，標準版本不具備選配功能，客戶可根據需求定制。

<烏魯木齊>天正華意電氣設備有限公司 氧化鋅避雷器電流阻性測試儀烏魯木齊廠家價格
<烏魯木齊>天正華意電氣設備有限公司

烏魯木齊非線性電阻測試儀尊敬的用戶：感謝您選購我公司的氧化鋅避雷器直流特性測試儀，本儀器可完成10kV電壓級以下的氧化鋅避雷器的直流1mA參考電壓試驗，大中型同步發電機轉子保護用氧化鋅非線性電阻ZnO閥片U10ma的V-A特性試驗，鋰電池組供電，具有體積小、重量輕、精度高、操作使用方便等優點。請您在使用本儀器之前仔細閱讀本說明書內容，并著重關注“指導”部分。 如果您已經閱讀完本說明書，建議您將此說明書妥善保管，以便在將來的使用過程中進行查閱。如果您在使用中出現問題，或者對本儀器的某些功能的使用存在疑問，且無法在本手冊中獲得幫助，請咨詢儀器經銷商。安 全 指 導☆閱讀并理解說明書中的所有指導內容☆確認儀器與被測設備及地連接好才可開始試驗☆嚴禁用手或金屬物體觸碰高壓輸出端子，以免造成電擊事故☆儀器內部有高壓，請勿隨意拆卸☆充電只可使用附帶的專用電源充電器充電☆使用時請勿將儀器放置在不穩定的架子或桌子上，避免摔落損壞☆勿將儀器置于過熱、過濕的環境存放☆勿使用液體或氣體清潔劑清潔儀器，可使用干燥布料清潔目 錄

氧化鋅避雷器電流阻性測試儀烏魯木齊廠家價格

烏魯木齊非線性電阻測試儀6、啟動測試：點擊“開始”按鈕，系統自動開始測試，并依次顯示測試結果，全部測試選項完成后系統提示完成；7、打印結果：按中文指示點擊“打印”按鈕，打印機將自動輸出本次測試結果。烏魯木齊非線性電阻測試儀七、注意事項：1、在測試狀態下（儀器面板上紅燈亮時）儀器有高壓輸出，禁止接觸被測物件。2、一定要在斷電情況下，更換測試件，進行下一組測試。售后服務1、本設備采取免維護設計理念，正常使用情況下不需要進行專門的維護。如出現工作不正常，只需斷電后重新啟動即可。如系統仍不能正常工作，請及時與本公司聯系。2、本公司為用戶安裝、調試，以及培訓現場操作人員。3、本公司免費為用戶提供技術咨詢和軟件升級等服務。單位名稱：青島天正華意電氣設備有限公司

<烏魯木齊>天正華意電氣設備有限公司 氧化鋅避雷器電流阻性測試儀烏魯木齊廠家價格

烏魯木齊非線性電阻測試儀是可用于測量晶閘管的VDRM、VRRM、IDRM、IRRM以及二極管的VRRM、IRRM參數以及其它半導體器件的相關參數測試的專業設備。它的測試方法符合GB/JB/T7626-94標準。該測試臺具有漏電流自動保護功能，過電壓自動保護功能。阻斷電壓和漏電流均采用數字表顯示，讀數準確、直觀。二、技術性能技術參數：2.1. 輸出峰值電壓：0.20-4.00KV ，分辨率：10V 精度3%±10V 。2.2．輸出峰值漏電流：低檔0.01-1 mA ，分辨率：0.001mA 精度3%±0.01mA1-100mA 分辨率：0.1mA 精度 3%±1mA2.3. 保護電流：0.02-100mA ±5%.2.4. 輸出測試頻率： 50HZ或5HZ 切換方式:手動2.5. 連接示波器接口： V （1000:1）（電壓），電流 I 2.6. 可切換正反向測試2.7. 電壓調節方式：手動2.8. 漏電流量程換擋：手動：低擋0.001-1mA、1-100mA2.9. 保護漏電流設定方式：手動2.10.測試方式：單次測量三、使用環境條件：3.1. 環境溫度： 5—35℃3.2． 相對濕度： 20%-70%3.3. 大氣壓力： 86Kpa —106Kpa3.4. 電網電壓： 單相220V±10%無嚴重諧波3.5． 電網頻率： 50Hz±1Hz四、適用功能介紹：本測試臺主要用于二極管、晶閘管伏安特性的測試。五、面板說明1、 電 壓：顯示輸出峰值電壓2、 漏電流：顯示在相應峰值電壓下的器件電流值3、 V：連接示波器，檢測輸出電壓波形比例為1000:1;與I同時使用可觀 查伏安特性曲線;4、 I: 連接示波器，檢測測試時電流波形;5、 輸出A：用來連接被測元件的陽極;正向測試時將輸出高壓;6、 輸出k：用來連接被測元件的陰極;反向測試時將輸出高壓;7、 保護設定之紅色按扭：按住時漏電流表可顯示漏電流設定值;8、 保護設定之灰色旋扭：用來調節保護漏電流的大小;9、 保護：漏電流/電壓過載保護時亮燈，同時切斷主電路，表頭恢復“0.00”顯示，無輸出電壓及電流；10、復位：當漏電流/電壓過載保護時，此時“電壓調節”旋鈕必須置于零位;按一下“復位”可恢復主電路接通，11、電源：測試臺總電源開關12、換向：控制選擇正/反向操作13、測量：輕按下去指示燈亮，測量電路接通可實施測量操作;14、電壓調節：調節輸出電壓，逆時針旋到底為零位；15、頻率選擇：輸出測量頻率選擇5HZ或50HZ；16、電流換擋：低檔，量程0.001-1 mA;量程1-100 m消諧器交流特性測試儀消諧器特性測試儀消諧器測試儀消諧電阻器參數測量儀電壓器消諧電阻器測試儀消諧電阻器分析儀 互感器消諧電阻器測試儀消諧器交流參數檢測儀過電壓保護器測試儀過壓保護器測試儀非線性電阻測試儀

<烏魯木齊>天正華意電氣設備有限公司 氧化鋅避雷器電流阻性測試儀烏魯木齊廠家價格

烏魯木齊非線性電阻測試儀6、儀器輕巧、便捷適用于現場使用。7、0.3mA、0.5mA、1.0mA 、3.0mA 、5.0mA 、10mA 六檔常用電流指示精度等級，覆蓋全部常用消諧器電流指標。四、主要技術參數：1、儀器適用于 6kV ～35kV 消諧電阻器伏安特性測試；2、使用環境：戶內和戶外；3、環境溫度： -20 ℃～ 50℃；4、環境濕度：不大于80％ RH；5、輸出電流 AC：0mA ～20 mA；6、輸出電壓 AC：0V～3000V；7、工作電壓 AC:220V ±10％ 50Hz。8、自帶打印機，自帶時鐘，能夠及時輸出測試結果；五、工作原理：六、面板布置:七、操作步驟:1、先把消諧器分別用測試線夾與儀器后面板上接線孔按顏色相連接，紅色測試夾與消諧器高壓端連接，黑色與消諧器接地端連接，音頻線與接地體相連；2、接入 220V 交流電源；3、打開電源開關，儀器軟件啟動完成進入測試界面后；4、電流測量：軟件默認選擇0.3mA、0.5mA、1.0mA 、3.0mA 、5.0mA 、10mA，儀器自動測試規程所規定的全部電流點對應的電壓值；5、電壓測量：軟件默認測量出電流點對應的“電壓峰值”或“峰值 /√2”；6、啟動測試：點擊“開始”按鈕，系統自動開始測試，并依次顯示測試結果，全部測試選項完成后系統提示完成；（附圖1：LXQ-II-35消諧器測試樣例圖）（附圖2：LXQ-II-10 消諧電阻器測試樣例圖）7、如需連續測試，應在上次測量完成后，點擊“停止”按鈕后，再點擊“開始”按鈕，系統自動開始測試，并依次顯示測試結果；8、打印結果：按中文指示點擊“打印”按鈕，打印機將自動輸出本次測試結果。八、消諧電阻器主要電氣參數：九、注意事項：1、在測試狀態下（儀器面板上紅燈亮時）儀器有高壓輸出，禁止接觸被測物件。2、一定要在斷電情況下，更換測試件，進行下一組測試。

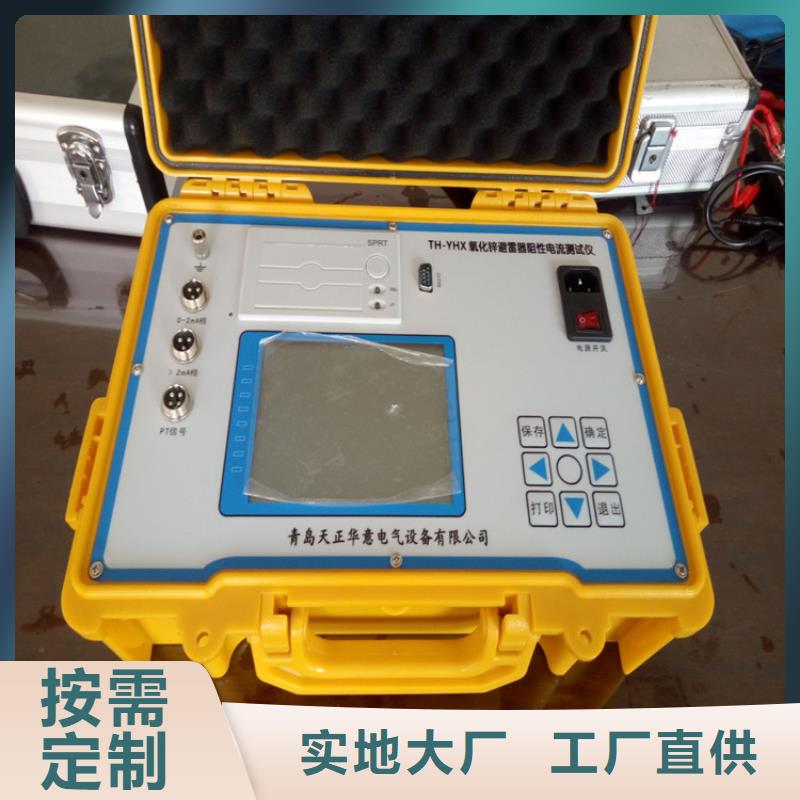

烏魯木齊非線性電阻測試儀技術指標1.工作電源：AC220V/50Hz；若選配內帶高能鋰離子電池，內部電池供電，充電時間>3小時，連續工作時間>8小時。2.測量范圍：泄漏電流:0-10mA（可擴展）； 電壓:30-100V（可擴展）；220V電場強度輸入范圍：30kV/m~300kV/m（選配）。3.測量準確度：電流：全電流>100μA，±5%讀數±1個字；電壓：基準電壓信號>30V時，±2%讀數±1個字；4.測量參數：泄漏電流全電流波形、基波有效值、峰值。泄漏電流阻性分量基波有效值及3、5、7次有效值。泄漏電流阻性分量峰值：正峰值Ir+ 負峰值Ir-。容性電流基波，全電壓、全電流相角差。電壓有效值，避雷器功耗。 5.電壓基準信號取樣方式：20米（可擴展）6.儀器尺寸： 主機360mm×260mm×140mm 7.儀器重量： 主機5.0kg 四、儀器面板介紹圖2PT信號航插：接PT二次電壓信號或感應板信號。氧化鋅避雷器泄漏電流按有效值分為0-2mA / >2mA兩個檔。電流航插：接氧化鋅避雷器泄漏電流信號。接地端：接地端必須接地，泄漏電流通過接地端流向大地。打印機：打印機是熱敏打印機，當試驗完成后按鍵盤上的“打印”按鈕打印試驗結果。RS232：RS232是與計算機相連的串口通信接口，是用戶選配接口。LCD對比度：因為液晶顯示屏在溫度和光線有所不同時稍有些變化，可能過LCD對比度調節背光到適合亮度。液晶： 320X240像素點陣白色背光液晶，在陽光和黑暗環境下都十分清楚。鍵盤：由上、下、左、右、確定、打印、保存、退出8個鍵組成，是用戶和設備交互的終端。電源開關：一般接AC220V外部電源，并帶保險切斷\閉合外部電源；若選配內帶高能鋰離子電池，切斷\閉合供電電池電源。充電端：若選配內帶高能鋰離子電池，儀器帶此端子，接入充電器充電。 電壓器消諧電阻器測試儀 消諧電阻器分析儀 互感器消諧電阻器測試儀 消諧器交流參數檢測儀 過電壓保護器測試儀 過壓保護器測試儀 非線性電阻測試儀 氧化鋅閥片測試儀 發電機滅磁特性測試儀 感應式氧化鋅避雷器阻性電流測試儀 過電壓保護裝置測試儀 電器設備耐壓綜合試驗儀 壓敏型過電壓保護裝置測試儀

<烏魯木齊>天正華意電氣設備有限公司 氧化鋅避雷器電流阻性測試儀烏魯木齊廠家價格

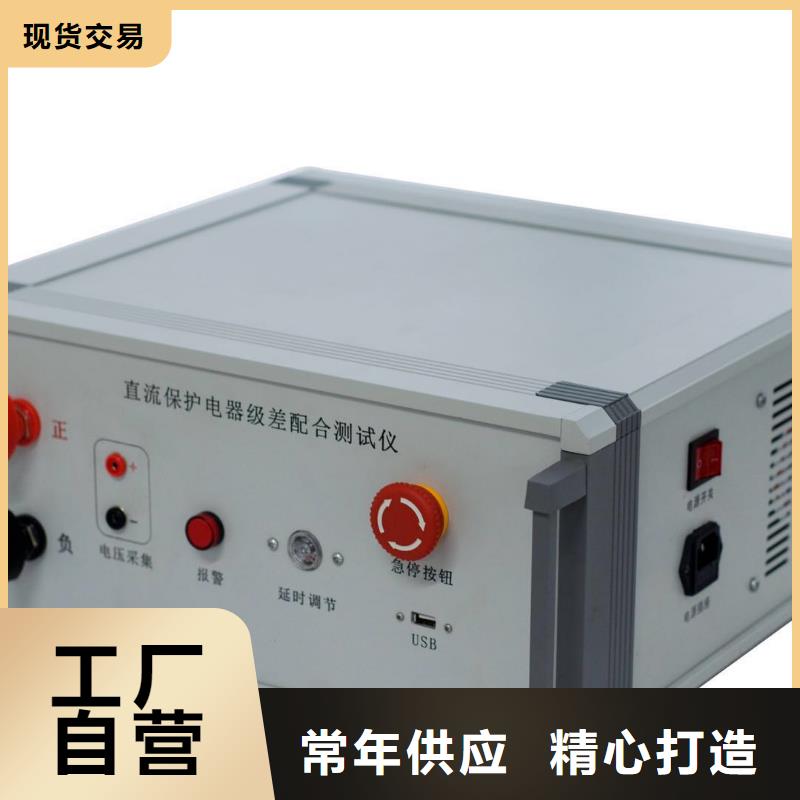

烏魯木齊非線性電阻測試儀目前，發電廠、變電站的直流電源系統基本上都能按照相關標準進行設計，保證2-4個級差，但現場運行的直流斷路器級差配合是否滿足選擇性保護的要求，檢修維護人員因不具備相應的測試手段和工具，無法進行試驗驗證，這就給電力系統留下隱患，為此我公司推出了一種適合變電站現場使用、方便攜帶、自動化程度高的直流電源保護級差配合測試儀，以方便運行維護部門對直流保護電器級差配合進行校驗，提高直流系統運行的可靠性，保證電網可靠運行。本測試儀適用電壓等級DC110V、DC220V的直流電源系統適用。二、功能特點及技術參數1、功能特點整個系統分上位機顯示、控制和下位機執行、保護兩部分。采用集中控制的方式，提高系統的性和便捷性。1、采用100M數據采集卡，VC開發平臺，采樣速率高，準確可靠。2、計算機控制，全漢化圖形界面，操作簡單，使用方便。3、具有小電流預估和短路校驗兩種工作模式。4、純大功率電阻負載，線性度好，精度高，輸出調節采用了大功率開關管以實現無觸點調節。5、可存儲大量數據（具體視硬盤容量而定），實現電子存檔；報表打印輸出，歷史記錄快速查找，方便分析。 2、技術參數1、工作電源：AC220V，50Hz2、電壓等級：DC110V/DC220V3、電壓精度：±0.5%4、電流精度：±1%5、預估精度：±5%6、延時時間量程：0~1s7、延時調節精度：0.1s8、錄波分辨率：12位9、裝置外形尺寸：185*427*380mm3、使用要求及外觀說明3.1 現場條件1）具有固定或移動配電盤，配電盤設有單相220V交流輸出，輸出功率不小于1KW，輸入有自動空氣開關保護。2）現場具有直流電源系統配套的蓄電池組。3.2對操作人員要求1）帶手套、佩戴防護眼鏡；2）攜帶常用五金工具和萬用表。3.3短路測試及注意事項1）測試流程

<烏魯木齊>天正華意電氣設備有限公司 氧化鋅避雷器電流阻性測試儀烏魯木齊廠家價格

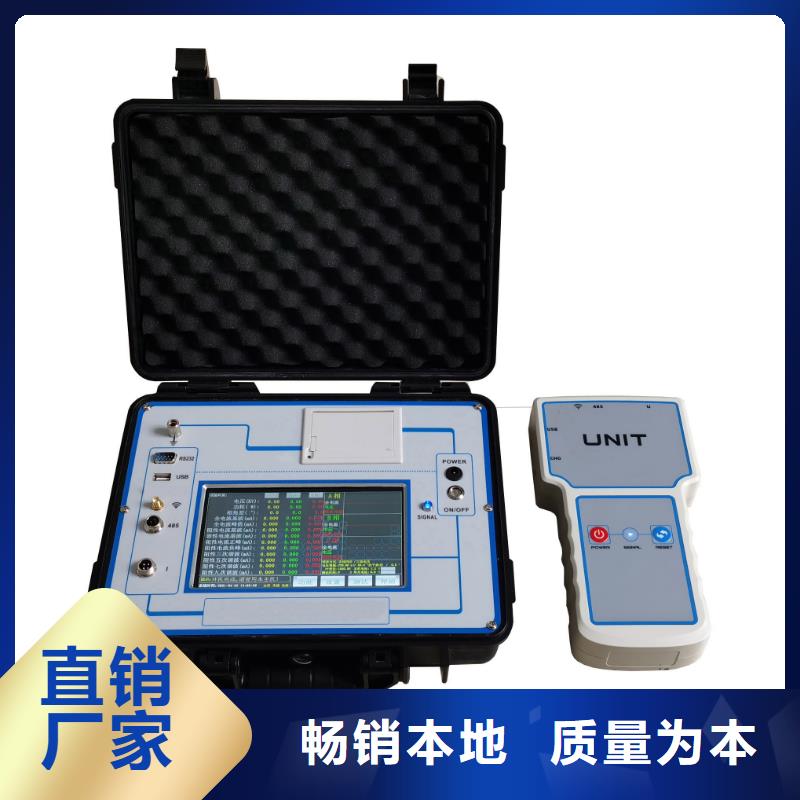

烏魯木齊非線性電阻測試儀技術指標1.電源：內部鋰電池供電或DC8.4V適配器2.測量范圍：泄漏電流： 0-20mA（可擴展）；（選配：電流鉗式傳感器0-20mA。）電壓： 30-250V（可擴展）；（選配：電場強度輸入范圍：30kV/m~300kV/m。）角度：0-360o阻性電流：0-20mA（可擴展）；容性電流：0-20mA（可擴展）；3.測量準確度：電流：全電流>100μA時： ±5%讀數±1個字；電壓：基準電壓信號>30V時： ±5%讀數±1個字。4.測量參數：泄漏電流：全電流波形、基波有效值、峰值。泄漏電流阻性分量：波形1、3、5、7、9次有效值。正峰值Ir+ 負峰值Ir-。容性電流基波。電壓：電壓波形、電壓有效值。相角差、功耗。5.電壓基準信號取樣方式：有線同步：40米（可擴展）無線同步：>1500米（可擴展）6.鋰電池參數：充電時間 > 2.5小時 連續工作時間 > 7小時間斷工作時間 > 7×24小時7.整箱尺寸： 主機42cm×34cm×18cm 8.整箱重量： 主機7.5kg四、儀器面板介紹圖2　測試儀面板如圖2所示，測試儀分為主機和單元（UNIT）兩部分。單元：采集PT二次側電壓或采集B相感應板電場強度信號（選配），共計2種電壓采集方式。主機：采集氧化鋅避雷器泄漏電流，并接收PT測試單元電壓信號，經過FFT計算獲得氧化鋅避雷器的特征數據。主機采集電流通過計數器兩端采樣，也可以通過電流鉗鉗避雷器接地線采樣（選配），共計2種電流采集方式。通信方式：兩機之間的通信可選擇有線同步，無線同步二種同步方式。也可以用無電壓方式軟件模擬電壓，將不需要使用單元。共計3種同步通信方式。五、使用方法1．測試線接線方法（1）方式一：現場帶電接線方式（電流計數器兩端采樣、電壓PT二次側取樣）圖3測試線接線方法如圖3所示，請先接主機電流線（航插4芯引出4根線），接入主機航插，再接黑線到計數器下端地線，然后分別按黃綠紅顏色線接入A、B 、C相避雷器下端計數器上端。再接單元的電壓線（航插5芯引出4根線），接入單元航插，再接PT二次測量端，分別按黃綠紅黑顏色線接入二次側測量端的A、B、C、O，一定要小心謹慎接線以避免PT二次或試驗電壓短路。
