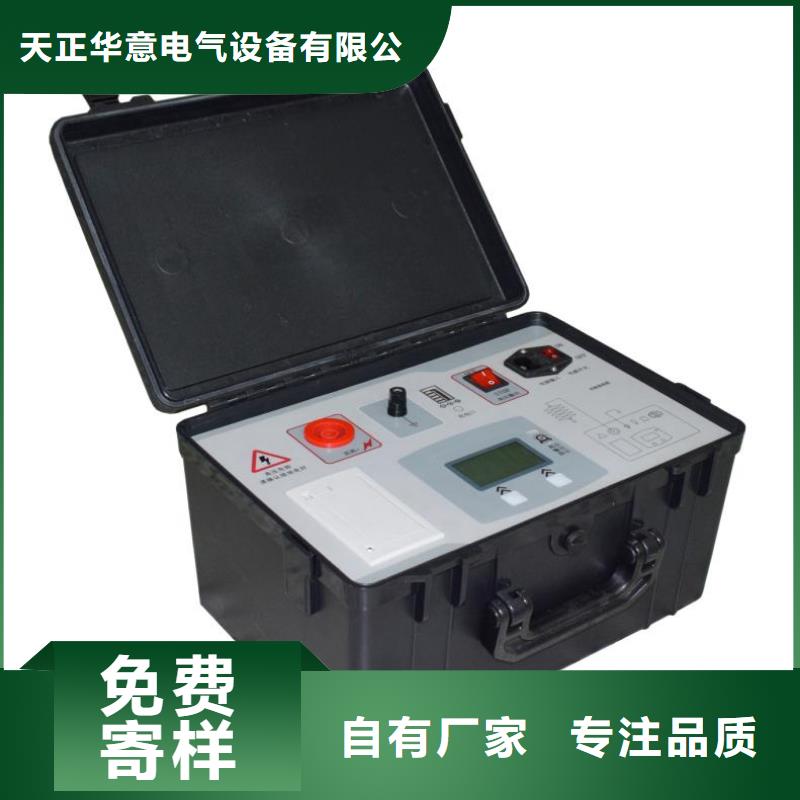

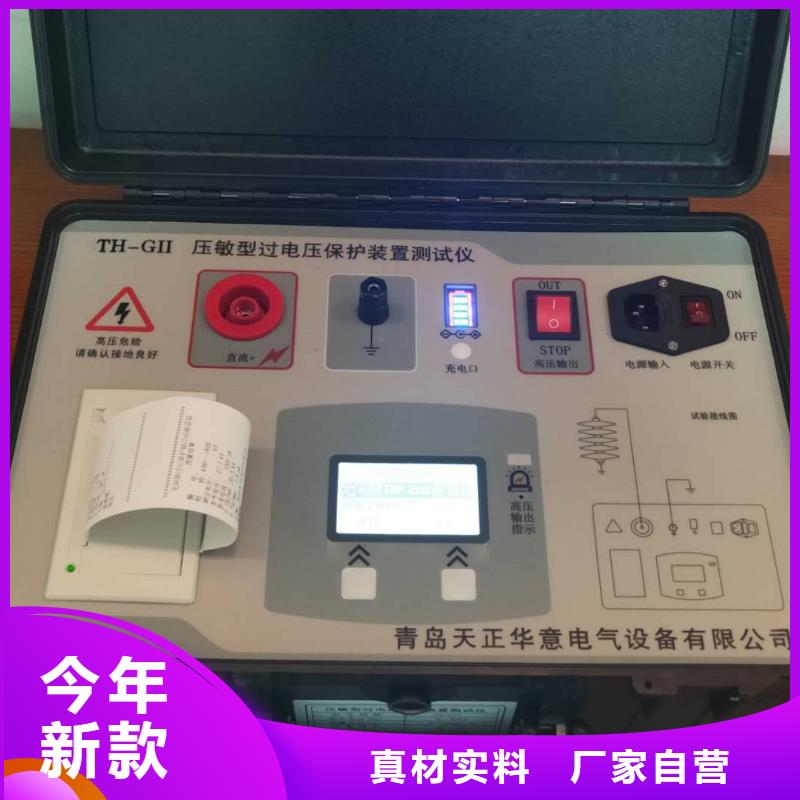

荊門非線性電阻測試儀技術指標3.1 直流1mA參考電壓試驗⑴ 額定輸出(DC)：電壓0.0～30.0kV 電流0～1000μA ⑵ 測量范圍：電流0～1000μA 電壓：0.0～30.0kV⑶ 分辨率：電流1uA 電壓：0.1kV⑷ 測量準確度：±1.5%3.2直流10mA參考電壓試驗⑴ 額定輸出(DC)：電壓0.01～0.5kV 電流0～50mA⑵ 測量范圍：電流0～50000μA 電壓：0.0～5000V⑶ 分辨率：電流0.1uA 電壓：0.01kV⑷ 測量準確度：±1.5%3.3 其他參數⑴ 具有殘壓自動泄放功能⑵ 具有打印功能⑶ 電源供電方式：免維護高能鋰電池組⑷ 環境溫度： -10℃～+50℃ 相對濕度： RH ≤80％ 海拔高度： ＜1000米⑸ 外形尺寸/重量：380 mm×280 mm×210 mm/9.5kg4使用方法4.1 儀器面板圖圖1 儀器面板布局圖1.儀器外箱：高強度ABS密封箱2.直流端子：直流高壓正輸出端子3.接地端子：直流高壓負輸出端子，同時用作接地端子，試驗時必須可靠接地4.充電接口：內置電池充電口，必須使用附配的專用充電器5.電量顯示窗：內置電池的電量顯示6.高壓輸出開關：置于OUT時允許在測量時輸出高壓，置于OFF時禁止輸出高壓7.工作電源插口：儀器可外接220V市電作為供電電源8.保險管座：用于安裝市電方式工作時的保險管9.工作開關：儀器工作電源開關10.高壓輸出聲光報警提示：當儀器輸出高壓時發生聲光報警提示現場操作人員11.按鍵：儀器操作功能按鍵12.液晶屏：儀器工作與測試狀態顯示13.打印機：測試數據的即時打印

荊門非線性電阻測試儀感謝客戶購置和使用青島天正華意電氣設備有限公司的產品，為保證用戶的人身和被測設備、正確的使用本公司產品，敬請用戶在操作之前詳細閱讀本產品說明書的全部內容。本說明書僅適用于TH-GII型滅磁過電壓測試裝置。說明書中包含了使用須知、工作原理、技術指標和產品的使用操作方法等一系列內容。在編寫過程中我們盡力做到內容的性和準確性，如果用戶在使用過程中有疑問，或者發現有不足或錯誤之處，歡迎直接聯系本公司。二、使用須知滅磁過電壓測試裝置為大功率高壓輸出設備，不正確的使用可能會使儀器受損，嚴重時會危及人身，使用中請嚴格遵守本規定。1）操作時必須戴好橡膠絕緣手套、座椅和腳下墊好橡膠絕緣墊，以防高壓電擊造成生命危險！在連接和拆卸被試品時一定要在關機且復位狀態電壓輸出為“0”時。2）儀器必須可靠接地！測試時儀器接地端與被測物體可靠連接，嚴禁開路！3）切勿將輸出地與交流電源線短路，造成儀器外殼帶電；切勿將高壓輸出端子與地線短路，以免發生意外！4）測試燈或超漏報警燈若有損壞，必須及時更換。檢查故障時必須關掉測試裝置電源。儀器空載時顯示有微小漏電流屬正常現象。5）采用標準的電源插座（采用單相250V/10A三極標準電源插座，其接地極必須與地線連接！），需將接地端良好接地。6）打開電源開關前要將“電壓輸出旋鈕”調到“0”。7）供電電源為220V、50Hz工頻電源。8）測試中和有高壓輸出時，不得接觸被試品。9）使用環境要求：勿在腐蝕性環境中使用本產品（不要在含有腐蝕性液體和氣體的地方使用本產品，否則會對本產品造成損害）。勿在爆炸性環境下操作（不在存放有易爆品的地方使用本產品，以免造成危險）。勿在嚴重粉塵環境下操作本產品（本儀器內有大功率發熱器件，高壓可能會有打火放點現象，大量粉塵會有危險）。注意事項：操作時必須帶好橡膠絕緣手套、座椅和腳下墊好橡膠絕緣墊！電源線必須用有可靠接地的三芯線！只有在測試燈熄滅，無高壓輸出狀態時，才能進行被試品鏈接或拆卸操作！

<荊門>天正華意電氣設備有限公司 感應式氧化鋅避雷器帶電測試儀實業廠家
感應式氧化鋅避雷器帶電測試儀實業廠家 <荊門>天正華意電氣設備有限公司

荊門非線性電阻測試儀警告！1.設備的測試輸出端在工作過程中，會產生3000V高壓，在測試過程中嚴禁觸摸被測試件和測試夾。2.儀器在現場必須可靠接地。一、概述：電壓互感器中性點用非線性電阻消諧阻尼器( 以下簡稱消諧器 )是它安裝在6kV～35kV電壓互感器 ( 以下簡稱 PT)一次繞組 Yo中性點與地之間的一種非線性電阻消諧阻尼器件，起到限流與阻尼的作用，能夠達到良好的抑制涌流和PT鐵磁諧振的目的，同時又不影響壓變的正常運行，消諧器的正常工作與否，至關重要，為核實消諧器是否合格，應對其工頻電流、電壓參數進行校驗，本測試儀器能實現自動檢測消諧器在電流有效值為0.3mA、3.0mA 、1mA 、10mA時相對應的電壓有效值。二、儀器依據的標準：Q/GDW415-2010《電磁式電壓互感器用非線性電阻性消諧器技術規范》三、儀器功能特點：1、自動升電壓，測量電壓電流，并能自動記錄對應電流電壓值2、液晶顯示屏，中文提示界面。4、試驗數據自動打印。5、測量為電壓峰值、有效值顯示。6、儀器輕巧、便捷適用于現場使用。7、0.3mA、1.0mA 、3.0mA 、10mA常用電流指示精度等級。四、主要技術參數：1、儀器適用于 6kV ～35kV 消諧電阻器伏安特性測試；2、使用環境：戶內和戶外；3、環境溫度： -20 ℃～ 50℃；4、環境濕度：不大于80% RH；5、輸出電流 AC：0mA ～20 mA；6、輸出電壓 AC：0V～3000V；7、工作電壓 AC:220V ±10% 50Hz。8、自帶打印機，自帶時鐘，能夠及時輸出測試結果； 壓敏型過電壓保護裝置測試儀 滅磁電阻測試儀 發電機滅磁過壓測試儀 發電機滅磁過壓保護裝置測試儀 無間隙過電壓保護器測試儀 過電壓保護器氧化鋅避雷器綜合測試儀 過電壓保護器氧化鋅避雷器測試儀 過電壓保護器避雷器綜合測試儀 過電壓保護器避雷器測試儀 工頻放電電壓測試儀 過電壓保護儀測試儀 過壓保護器測試裝置 開關柜耐壓試驗裝置

荊門非線性電阻測試儀非線性電阻ZnO閥片”測量功能界面（與上同略）測量輸出高壓時，儀器伴有LED發光和蜂鳴器聲響提示，測量完畢，顯示出所有測量結果，即直流U10mA下的電壓及U1mA/0. 5倍電壓下的直流泄漏電流值，測量完畢，顯示測量結果，如圖7所示。按左側功能鍵可打印測量結果，按右側功能鍵可退出本次測試。U10mA =865V 測量I10mA =10.0mA 結果U0.5=433V I0.5=6.5uA 退出圖7 直流泄漏測量結果界面4.5“時間設定”功能當菜單項在“時間設定”項時，按右側功能鍵進入“時間設定”顯示頁面，如圖8所示。 時間設定2018年1月1日00:00保存 修改圖8 儀器時間設定界面按左側功能鍵可在時間的各參數間切換，按右側功能鍵可修改被選中的時間項目的數字， 長按左側功能鍵保存當前設定時間并返回初的頁面。時間具有掉電運行功能，無需每次開機都重新設定。4.6現場使用注意事項：1）測試前應保證試品與高壓斷開；2）測試前將儀器可靠接地；3）檢查試驗接線無誤后再開機；4）測試時應注意：“高壓輸出”開關置于“OUT”端方可輸出高壓，測試完畢應將“高壓輸出”置于“OFF”端后，才能進行接換線操作；5）拆線時應先拆除試品端接線再拆除儀器端接線，接地線應 拆除；5日常存貯及維護：存貯過程中注意防潮防水，以免降低儀器絕緣強度，發生故障。若長期不用，請充滿電并每隔1~2個月充一次電，以免影響電池壽命。每次使用前如顯示屏幕電量提示少于兩格請先充電，充滿后再使用。

<荊門>天正華意電氣設備有限公司 感應式氧化鋅避雷器帶電測試儀實業廠家

荊門非線性電阻測試儀設備常見故障及維護1、設備維護時，為防止意外情況發生請先了解主電路原理或聯系設備廠家。 2、非專業人員請勿打開設備。打開設備方法:將設備頂蓋四角灰色部分方塊 沿縫隙向上輕輕翹起擰掉下面的螺絲將上蓋整個打開3、當開啟電源表頭不亮時請檢查電源線連接是否可靠電源插座內置保險是否熔斷更換保險(3A):將電源進線插孔下的小盒子拉出更換外露的保險管沒有外露的保險管是備用的;4、當開啟電源時其中一個表頭不亮請檢查內部連接是否可靠(表頭供電為220V請注意)還有可能是表頭自身損壞; 5、測量不準問題若是電壓不準請按前述方法重新校驗電源諧波大也會造成同步采樣不準導致顯示不準，請改善電網供電;若是電流不準除校驗外請檢查內部取樣電阻是否損壞;或是主板有故障;6、沒有漏電流顯示: 的可能是測試線不通請檢驗 ；有電壓顯示無電流顯示可能是測試線斷開或內部線斷開;另外可能是表頭信號線不通或漏電流設定按鈕(紅色或綠色)損壞; 是主板故障;請逐一檢查;7、漏電流顯示的不是測試數據:可能原因一是表頭連線松動二是用于漏電流設 定功能的電位器損壞;三是主板故障;8、電壓表不顯示:可能原因一是內部表頭連線松動二是輸出短路三是內部衰減板及主板連線不通或主板故障;9、請注意環境濕度對本設備的影響下圖為電壓與相對濕度使用對照表.請參考 使用;

<荊門>天正華意電氣設備有限公司 感應式氧化鋅避雷器帶電測試儀實業廠家
感應式氧化鋅避雷器帶電測試儀實業廠家 <荊門>天正華意電氣設備有限公司

荊門非線性電阻測試儀TH-2002消諧電阻器參數測試儀非線性電阻使用說明書青島天正華意電氣設備用限公司1.設備的測試輸出端在工作過程中，會產生3000V高壓，在測試過程中嚴禁觸摸被測試件和測試夾。2.儀器在現場必須可靠接地。一、概述：電壓互感器中性點用非線性電阻消諧阻尼器( 以下簡稱消諧器 )是它安裝在6kV～35kV電壓互感器 ( 以下簡稱 PT)一次繞組 Yo中性點與地之間的一種非線性電阻消諧阻尼器件，起到限流與阻尼的作用，能夠達到良好的抑制涌流和PT鐵磁諧振的目的，同時又不影響壓變的正常運行，消諧器的正常工作與否，至關重要，為核實消諧器是否合格，應對其工頻電流、電壓參數進行校驗，本測試儀器能實現自動檢測消諧器在電流峰值為0.3mA、0.5mA 、1mA 、3mA 、5mA、10mA時相對應的電壓峰值或有效值，并能自動繪制出消諧器伏安特性曲線圖。二、儀器依據的標準：Q/GDW415-2010《電磁式電壓互感器用非線性電阻性消諧器技術規范》三、儀器功能特點：1、自動測量伏安特性，并能自動繪制出消諧器伏安特性曲線圖。2、彩色LED觸摸式顯示屏，中文提示界面。4、試驗數據自動打印。5、測量為電壓峰值、有效值雙卡顯示。

荊門非線性電阻測試儀6、啟動測試：點擊“開始”按鈕，系統自動開始測試，并依次顯示測試結果，全部測試選項完成后系統提示完成；7、打印結果：按中文指示點擊“打印”按鈕，打印機將自動輸出本次測試結果。荊門非線性電阻測試儀七、注意事項：1、在測試狀態下（儀器面板上紅燈亮時）儀器有高壓輸出，禁止接觸被測物件。2、一定要在斷電情況下，更換測試件，進行下一組測試。售后服務1、本設備采取免維護設計理念，正常使用情況下不需要進行專門的維護。如出現工作不正常，只需斷電后重新啟動即可。如系統仍不能正常工作，請及時與本公司聯系。2、本公司為用戶安裝、調試，以及培訓現場操作人員。3、本公司免費為用戶提供技術咨詢和軟件升級等服務。單位名稱：青島天正華意電氣設備有限公司

<荊門>天正華意電氣設備有限公司 感應式氧化鋅避雷器帶電測試儀實業廠家

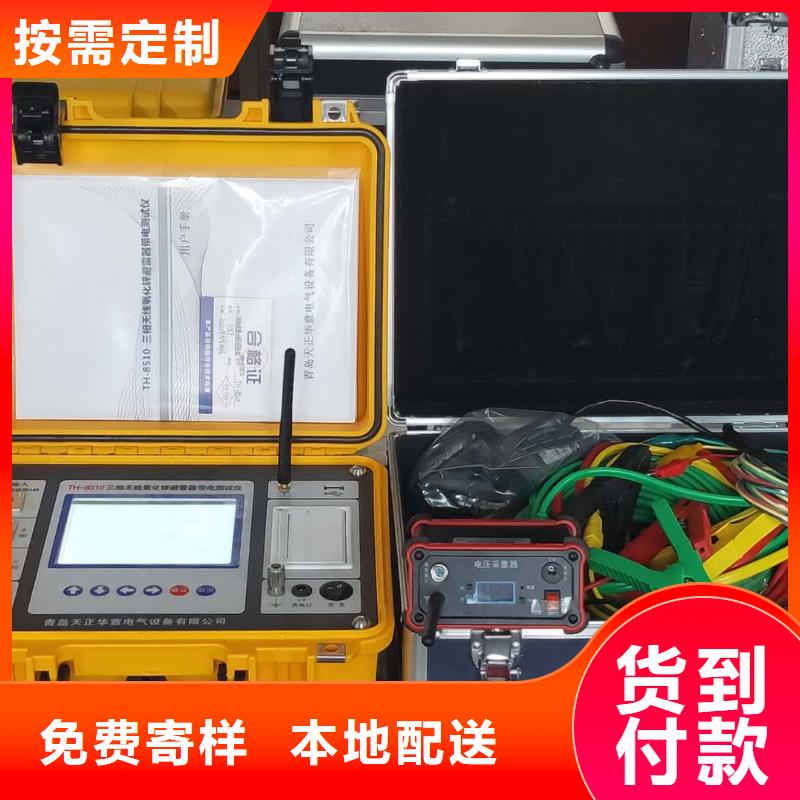

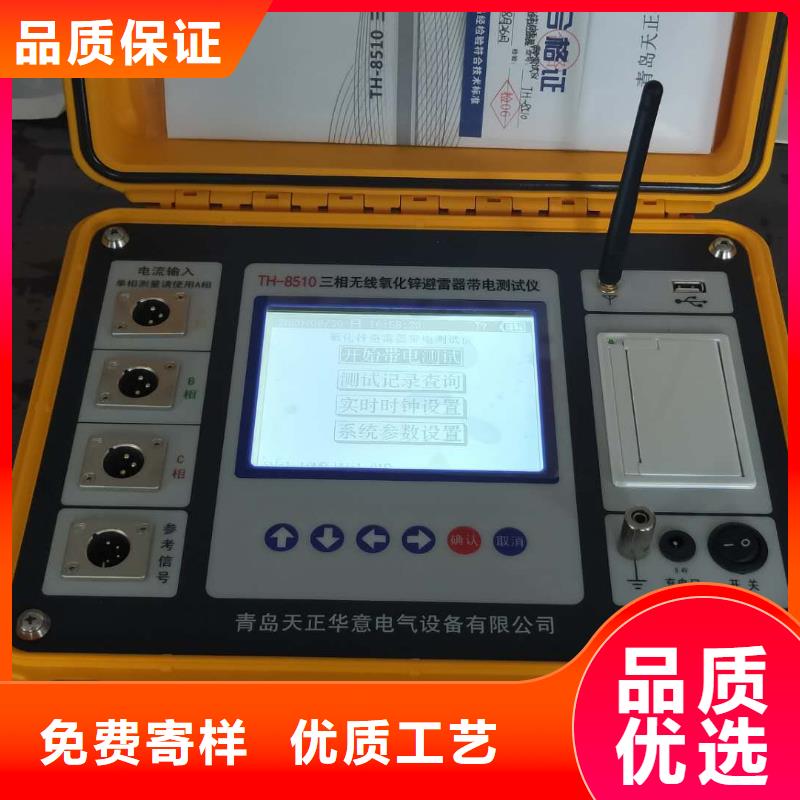

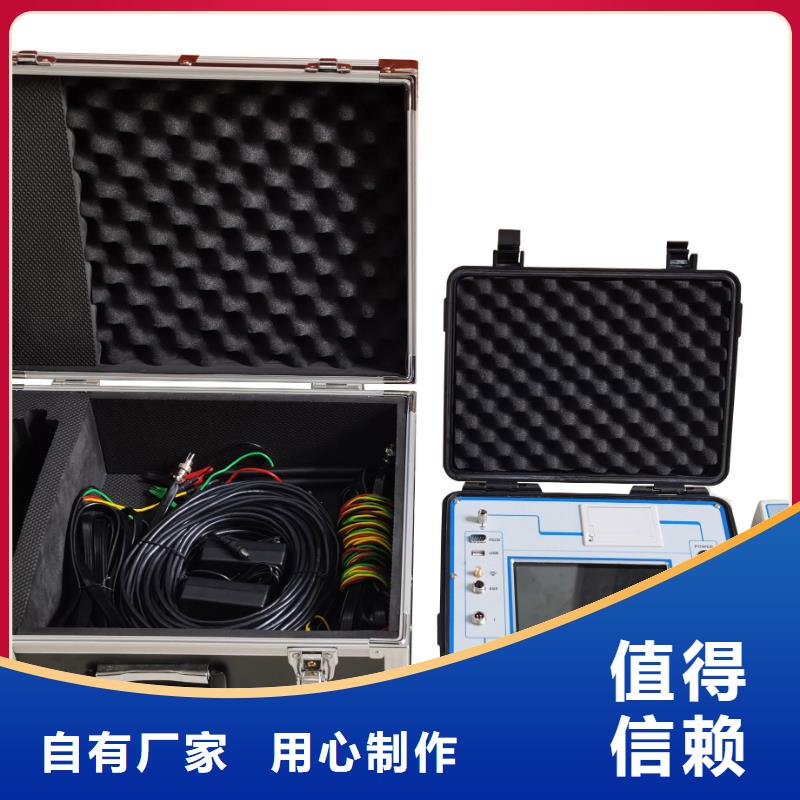

荊門非線性電阻測試儀氧化鋅避雷器帶電測試儀是用于檢測氧化鋅避雷器電氣性能的專用儀器，該儀器適用于各種電壓等級的氧化鋅避雷器的帶電或停電檢測，從而及時發現設備內部絕緣受潮及閥片老化等危險陷。儀器操作簡單、使用方便，測量全過程由微機控制，可測量氧化鋅避雷器的全電流、阻性電流及其諧波、工頻參考電壓及其諧波、有功功率和相位差，大屏幕可顯示電壓和電流的真實波形。儀器運用數字波形分析技術，采用諧波分析和數字濾波等軟件抗干擾方法使測量結果準確、穩定，可準確分析出基波和3～7次諧波的含量，并能克服相間干擾影響，正確測量邊相避雷器的阻性電流。二、產品特點1.儀器標準配置不帶高能鋰離子電池，可選配內置。2.5.7寸320×240液晶顯示器高速熱敏打印機；圖文顯示，界面直觀，便于現場人員操作和使用。3.適用于避雷器帶電、停電或試驗室等場所使用。4.三種試驗方式。支持有電壓基準信號取樣方式；也支持無電壓方式，通過軟件計算找到電壓基準；還可以選配感應板方式，通過感應電場強度來找電壓基準。5.電流、電壓傳感器完全隔離，可靠。分三次測試A、B、C三相氧化鋅避雷器可保存為一組試驗數據。6.儀器可連續測試，顯示電壓電流曲線，并可快速打印數據和曲線。7.內部配置存儲器，可掉電存儲200組試驗數據。8.選配RS232通訊接口，可通過上位機進行試驗，導出試驗數據。9.可進行抗干擾計算，補償A、C兩相電流受B相偏差。10.高速的采樣頻率，先進的數字信號處理技術，抗干擾性能強，測量結果精度極高。避雷器泄露電流測試儀發電機滅磁過壓保護測試裝置滅磁過電壓保護器交直流參數測試儀過壓滅磁保護器特性測試儀滅磁過壓直流氧化鋅特性測試儀氧化鋅避雷器直流參數測試儀全自動避雷器泄露電流表校驗儀消諧電阻器特性參數測試儀氧化鋅避雷器直流參數測試儀 氧化鋅非線性電阻測試儀氧化鋅閥片檢測儀水電站勵磁非線性電阻測試儀壓敏過電壓保護裝置測試儀壓敏式過電壓保護裝置測試儀壓敏式過電壓保護測試儀壓敏式過電壓保護器測試儀

<荊門>天正華意電氣設備有限公司 感應式氧化鋅避雷器帶電測試儀實業廠家
<荊門>天正華意電氣設備有限公司

荊門非線性電阻測試儀前言感謝客戶購置和使用青島天正華意電氣設備有限公司的產品，為保證用戶的人身和被測設備、正確的使用本公司產品，敬請用戶在操作之前詳細閱讀本產品說明書的全部內容。本說明書僅適用于TH-GII型滅磁過電壓測試裝置。說明書中包含了使用須知、工作原理、技術指標和產品的使用操作方法等一系列內容。在編寫過程中我們盡力做到內容的性和準確性，如果用戶在使用過程中有疑問，或者發現有不足或錯誤之處，歡迎直接聯系本公司。二、使用須知滅磁過電壓測試裝置為大功率高壓輸出設備，不正確的使用可能會使儀器受損，嚴重時會危及人身，使用中請嚴格遵守本規定。1）操作時必須戴好橡膠絕緣手套、座椅和腳下墊好橡膠絕緣墊，以防高壓電擊造成生命危險！在連接和拆卸被試品時一定要在關機且復位狀態電壓輸出為“0”時。2）儀器必須可靠接地！測試時儀器接地端與被測物體可靠連接，嚴禁開路！3）切勿將輸出地與交流電源線短路，造成儀器外殼帶電；切勿將高壓輸出端子與地線短路，以免發生意外！4）測試燈或超漏報警燈若有損壞，必須及時更換。檢查故障時必須關掉測試裝置電源。儀器空載時顯示有微小漏電流屬正常現象。5）采用標準的電源插座（采用單相250V/10A三極標準電源插座，其接地極必須與地線連接！），需將接地端良好接地。6）打開電源開關前要將“電壓輸出旋鈕”調到“0”。7）供電電源為220V、50Hz工頻電源。8）測試中和有高壓輸出時，不得接觸被試品。9）使用環境要求：勿在腐蝕性環境中使用本產品（不要在含有腐蝕性液體和氣體的地方使用本產品，否則會對本產品造成損害）。勿在爆炸性環境下操作（不在存放有易爆品的地方使用本產品，以免造成危險）。勿在嚴重粉塵環境下操作本產品（本儀器內有大功率發熱器件，高壓可能會有打火放點現象，大量粉塵會有危險）。注意事項：操作時必須帶好橡膠絕緣手套、座椅和腳下墊好橡膠絕緣墊！電源線必須用有可靠接地的三芯線！只有在測試燈熄滅，無高壓輸出狀態時，才能進行被試品鏈接或拆卸操作！

感應式氧化鋅避雷器帶電測試儀實業廠家

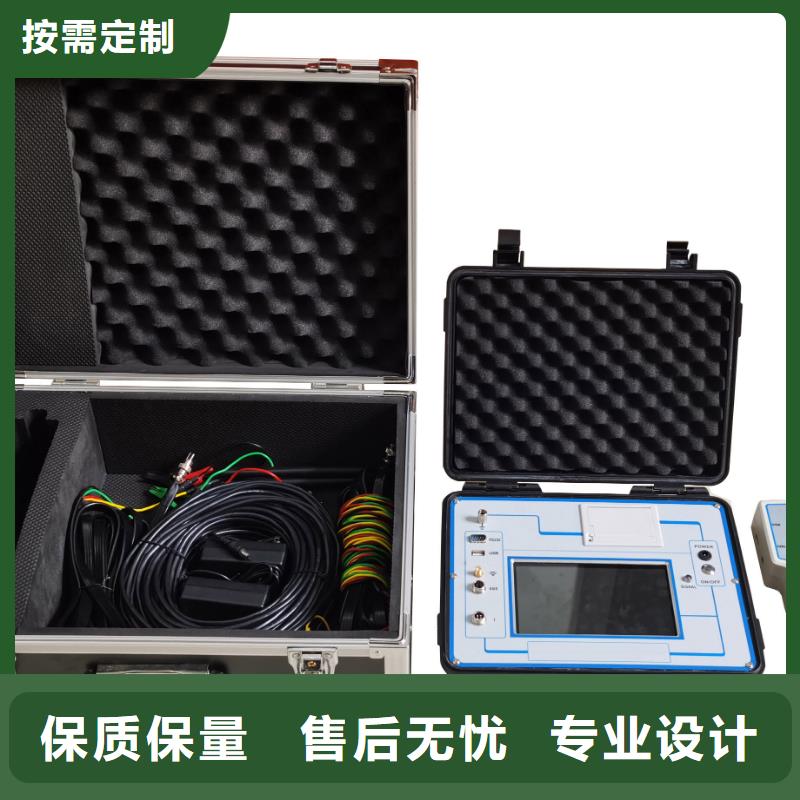

荊門非線性電阻測試儀氧化鋅避雷器帶線測試儀是用于檢測氧化鋅避雷器電氣性能的專用儀器，該儀器適用于各種電壓等級的氧化鋅避雷器的帶電或停電檢測，從而及時發現設備內部絕緣受潮及閥片老化等危險缺陷。儀器操作簡單、使用方便，測量全過程由人機界面控制，可測量氧化鋅避雷器的全電流、阻性電流及其諧波、工頻參考電壓及其諧波、有功功率和相位差，大屏幕可顯示電壓和電流的真實波形。儀器運用數字波形分析技術，采用諧波分析和數字濾波等軟件抗干擾方法使測量結果準確、穩定，可準確分析出基波和3～7次諧波的含量，并能克服相間干擾影響，正確測量邊相避雷器的阻性電流。產品特點1.800×480彩色液晶觸摸屏高速熱敏打印機；圖文顯示，界面直觀，便于現場人員操作和使用。2.無線傳輸PT信號超過400米，按需配置可達到2000米。3.適用于避雷器帶電、停電或試驗室等場所使用。4.真正做到三相電流、三相電壓同時測試，提高工作效率；同時支持單相測試或二相測試，選擇方便。儀器內部只帶弱電，電壓不超過12V；電流、電壓傳感器完全隔離，可靠。5.支持有線同步、無線同步兩種電壓基準信號取樣方式；也支持無電壓方式，通過軟件計算找到電壓基準。6.內帶高能鋰離子電池，特別適合無電源場合。7.配備嵌入式人機界面，支持直接關機方式；配有一個USB接口，支持U盤導出數據；8.內部配置大容量的FLASH存儲器可存儲海量試驗數據，具備數據管理、保存等功能。9.配套上層管理軟件，具備歷史數據管理、重新計算、數據分析、報告打印等功能。10.高速的采樣頻率，先進的數字信號處理技術，抗干擾性能強，測量結果精度極高。11.儀器軟件強大，附帶接線方式圖案。12.采用防塵、防水、防腐工程塑料密封箱，體積小，重量輕，便于攜帶。13.具有選配功能，標準版本不具備以下功能，客戶可根據需求定制。選配一：支持取三相或取B相電壓基準為電壓參考；帶抗干擾計算功能和角度補償功能，完全解決三相互相干擾的情況（220KV及上電壓等級需要）。選配二：支持用感應板方式取B相電場強度為電壓參考。此功能方便電壓取樣。

<荊門>天正華意電氣設備有限公司 感應式氧化鋅避雷器帶電測試儀實業廠家 <荊門>天正華意電氣設備有限公司

荊門非線性電阻測試儀技術指標1.電源：內部鋰電池供電或DC8.4V適配器2.測量范圍：泄漏電流： 0-20mA（可擴展）；（選配：電流鉗式傳感器0-20mA。）電壓： 30-250V（可擴展）；（選配：電場強度輸入范圍：30kV/m~300kV/m。）角度：0-360o阻性電流：0-20mA（可擴展）；容性電流：0-20mA（可擴展）；3.測量準確度：電流：全電流>100μA時： ±5%讀數±1個字；電壓：基準電壓信號>30V時： ±5%讀數±1個字。4.測量參數：泄漏電流：全電流波形、基波有效值、峰值。泄漏電流阻性分量：波形1、3、5、7、9次有效值。正峰值Ir+ 負峰值Ir-。容性電流基波。電壓：電壓波形、電壓有效值。相角差、功耗。5.電壓基準信號取樣方式：有線同步：40米（可擴展）無線同步：>1500米（可擴展）6.鋰電池參數：充電時間 > 2.5小時 連續工作時間 > 7小時間斷工作時間 > 7×24小時7.整箱尺寸： 主機42cm×34cm×18cm 8.整箱重量： 主機7.5kg四、儀器面板介紹圖2　測試儀面板如圖2所示，測試儀分為主機和單元（UNIT）兩部分。單元：采集PT二次側電壓或采集B相感應板電場強度信號（選配），共計2種電壓采集方式。主機：采集氧化鋅避雷器泄漏電流，并接收PT測試單元電壓信號，經過FFT計算獲得氧化鋅避雷器的特征數據。主機采集電流通過計數器兩端采樣，也可以通過電流鉗鉗避雷器接地線采樣（選配），共計2種電流采集方式。通信方式：兩機之間的通信可選擇有線同步，無線同步二種同步方式。也可以用無電壓方式軟件模擬電壓，將不需要使用單元。共計3種同步通信方式。五、使用方法1．測試線接線方法（1）方式一：現場帶電接線方式（電流計數器兩端采樣、電壓PT二次側取樣）圖3測試線接線方法如圖3所示，請先接主機電流線（航插4芯引出4根線），接入主機航插，再接黑線到計數器下端地線，然后分別按黃綠紅顏色線接入A、B 、C相避雷器下端計數器上端。再接單元的電壓線（航插5芯引出4根線），接入單元航插，再接PT二次測量端，分別按黃綠紅黑顏色線接入二次側測量端的A、B、C、O，一定要小心謹慎接線以避免PT二次或試驗電壓短路。

感應式氧化鋅避雷器帶電測試儀實業廠家

荊門非線性電阻測試儀常規試驗試驗一、電壓試驗操作規程1、切斷勵磁控制器與勵磁變和發電機的連接；短接功率柜的直流輸入和交流輸出；把滅磁開關柜里面過壓及滅磁回路中的二極管或者可控硅陰極陽極短接；斷開電壓電流變送器以及軸電壓抑制回路的輸入端的接線；徹底檢查端節點可靠性，使用表筆依次測量各短接點。2、將電壓調節旋鈕逆時針旋轉至小位置，接好電源線，按下電源開關，啟動測試裝置，LCD觸摸屏幕顯示啟動過程，直至測試軟件啟動完成。3、通過觸控方式在LCD屏上，選擇“AC 100mA”將漏電流門限值選定100mA內；把定時時間可以任意選定（定時范圍5-180s）或不選；將面板上的測試電纜與控制柜銅排牢固連接。4、屏幕觸控按“設置”按鈕，儀器面板上按下“啟動”按鈕。調節電壓旋鈕，升高輸出電壓，LCD屏上顯示輸出電壓值和漏電流值。若漏電流值未超限，則定時時間完成后，測試裝置自動復位后，手動旋轉電壓調節旋鈕至 點；若漏電流超過閾值，儀器發出報警信息，手動調節電壓旋鈕至 點后，按下復位按鈕停止測試。耐壓試驗要求：交流試驗電壓應為50Hz的正弦波，在規定試驗電壓下持續時間1分鐘，在承受交流耐壓試驗電壓值的時間內，應不被擊穿、不產生絕緣損壞或閃絡現象。試驗電壓按分類：（1）額定勵磁電壓小于等于500V的：出廠試驗為10倍額定勵磁電壓，小值不得低于1500V；交接試驗電壓為85%出廠試驗電壓，且小值不低于1200V；定期檢驗電壓為85%交接試驗電壓，且小值不低于1000V。（2）額定勵磁電壓大于500V的：出廠勵磁電壓為兩倍額定勵磁電壓+4kV；交接實驗為85%出廠試驗電壓；定期檢驗試驗電壓為85%交接試驗電壓。

<荊門>天正華意電氣設備有限公司 <荊門>天正華意電氣設備有限公司

荊門非線性電阻測試儀警告！1.設備的測試輸出端在工作過程中，會產生3000V高壓，在測試過程中嚴禁觸摸被測試件和測試夾。2.儀器在現場必須可靠接地。一、概述：電壓互感器中性點用非線性電阻消諧阻尼器( 以下簡稱消諧器 )是它安裝在6kV～35kV電壓互感器 ( 以下簡稱 PT)一次繞組 Yo中性點與地之間的一種非線性電阻消諧阻尼器件，起到限流與阻尼的作用，能夠達到良好的抑制涌流和PT鐵磁諧振的目的，同時又不影響壓變的正常運行，消諧器的正常工作與否，至關重要，為核實消諧器是否合格，應對其工頻電流、電壓參數進行校驗，本測試儀器能實現自動檢測消諧器在電流有效值為0.3mA、3.0mA 、1mA 、10mA時相對應的電壓有效值。二、儀器依據的標準：Q/GDW415-2010《電磁式電壓互感器用非線性電阻性消諧器技術規范》三、儀器功能特點：1、自動升電壓，測量電壓電流，并能自動記錄對應電流電壓值2、液晶顯示屏，中文提示界面。4、試驗數據自動打印。5、測量為電壓峰值、有效值顯示。6、儀器輕巧、便捷適用于現場使用。7、0.3mA、1.0mA 、3.0mA 、10mA常用電流指示精度等級。四、主要技術參數：1、儀器適用于 6kV ～35kV 消諧電阻器伏安特性測試；2、使用環境：戶內和戶外；3、環境溫度： -20 ℃～ 50℃；4、環境濕度：不大于80% RH；5、輸出電流 AC：0mA ～20 mA；6、輸出電壓 AC：0V～3000V；7、工作電壓 AC:220V ±10% 50Hz。8、自帶打印機，自帶時鐘，能夠及時輸出測試結果； 壓敏型過電壓保護裝置測試儀 滅磁電阻測試儀 發電機滅磁過壓測試儀 發電機滅磁過壓保護裝置測試儀 無間隙過電壓保護器測試儀 過電壓保護器氧化鋅避雷器綜合測試儀 過電壓保護器氧化鋅避雷器測試儀 過電壓保護器避雷器綜合測試儀 過電壓保護器避雷器測試儀 工頻放電電壓測試儀 過電壓保護儀測試儀 過壓保護器測試裝置 開關柜耐壓試驗裝置

荊門非線性電阻測試儀是可用于測量晶閘管的VDRM、VRRM、IDRM、IRRM以及二極管的VRRM、IRRM參數以及其它半導體器件的相關參數測試的專業設備。它的測試方法符合GB/JB/T7626-94標準。該測試臺具有漏電流自動保護功能，過電壓自動保護功能。阻斷電壓和漏電流均采用數字表顯示，讀數準確、直觀。二、技術性能技術參數：2.1. 輸出峰值電壓：0.20-4.00KV ，分辨率：10V 精度3%±10V 。2.2．輸出峰值漏電流：低檔0.01-1 mA ，分辨率：0.001mA 精度3%±0.01mA1-100mA 分辨率：0.1mA 精度 3%±1mA2.3. 保護電流：0.02-100mA ±5%.2.4. 輸出測試頻率： 50HZ或5HZ 切換方式:手動2.5. 連接示波器接口： V （1000:1）（電壓），電流 I 2.6. 可切換正反向測試2.7. 電壓調節方式：手動2.8. 漏電流量程換擋：手動：低擋0.001-1mA、1-100mA2.9. 保護漏電流設定方式：手動2.10.測試方式：單次測量三、使用環境條件：3.1. 環境溫度： 5—35℃3.2． 相對濕度： 20%-70%3.3. 大氣壓力： 86Kpa —106Kpa3.4. 電網電壓： 單相220V±10%無嚴重諧波3.5． 電網頻率： 50Hz±1Hz四、適用功能介紹：本測試臺主要用于二極管、晶閘管伏安特性的測試。五、面板說明1、 電 壓：顯示輸出峰值電壓2、 漏電流：顯示在相應峰值電壓下的器件電流值3、 V：連接示波器，檢測輸出電壓波形比例為1000:1;與I同時使用可觀 查伏安特性曲線;4、 I: 連接示波器，檢測測試時電流波形;5、 輸出A：用來連接被測元件的陽極;正向測試時將輸出高壓;6、 輸出k：用來連接被測元件的陰極;反向測試時將輸出高壓;7、 保護設定之紅色按扭：按住時漏電流表可顯示漏電流設定值;8、 保護設定之灰色旋扭：用來調節保護漏電流的大小;9、 保護：漏電流/電壓過載保護時亮燈，同時切斷主電路，表頭恢復“0.00”顯示，無輸出電壓及電流；10、復位：當漏電流/電壓過載保護時，此時“電壓調節”旋鈕必須置于零位;按一下“復位”可恢復主電路接通，11、電源：測試臺總電源開關12、換向：控制選擇正/反向操作13、測量：輕按下去指示燈亮，測量電路接通可實施測量操作;14、電壓調節：調節輸出電壓，逆時針旋到底為零位；15、頻率選擇：輸出測量頻率選擇5HZ或50HZ；16、電流換擋：低檔，量程0.001-1 mA;量程1-100 m消諧器交流特性測試儀消諧器特性測試儀消諧器測試儀消諧電阻器參數測量儀電壓器消諧電阻器測試儀消諧電阻器分析儀 互感器消諧電阻器測試儀消諧器交流參數檢測儀過電壓保護器測試儀過壓保護器測試儀非線性電阻測試儀

<荊門>天正華意電氣設備有限公司 感應式氧化鋅避雷器帶電測試儀實業廠家

荊門非線性電阻測試儀警告！1.設備的測試輸出端在工作過程中，會產生3000V高壓，在測試過程中嚴禁觸摸被測試件和測試夾。2.儀器在現場必須可靠接地。一、概述：電壓互感器中性點用非線性電阻消諧阻尼器( 以下簡稱消諧器 )是它安裝在6kV～35kV電壓互感器 ( 以下簡稱 PT)一次繞組 Yo中性點與地之間的一種非線性電阻消諧阻尼器件，起到限流與阻尼的作用，能夠達到良好的抑制涌流和PT鐵磁諧振的目的，同時又不影響壓變的正常運行，消諧器的正常工作與否，至關重要，為核實消諧器是否合格，應對其工頻電流、電壓參數進行校驗，本測試儀器能實現自動檢測消諧器在電流有效值為0.3mA、3.0mA 、1mA 、10mA時相對應的電壓有效值。二、儀器依據的標準：Q/GDW415-2010《電磁式電壓互感器用非線性電阻性消諧器技術規范》三、儀器功能特點：1、自動升電壓，測量電壓電流，并能自動記錄對應電流電壓值2、液晶顯示屏，中文提示界面。4、試驗數據自動打印。5、測量為電壓峰值、有效值顯示。6、儀器輕巧、便捷適用于現場使用。7、0.3mA、1.0mA 、3.0mA 、10mA常用電流指示精度等級。四、主要技術參數：1、儀器適用于 6kV ～35kV 消諧電阻器伏安特性測試；2、使用環境：戶內和戶外；3、環境溫度： -20 ℃～ 50℃；4、環境濕度：不大于80% RH；5、輸出電流 AC：0mA ～20 mA；6、輸出電壓 AC：0V～3000V；7、工作電壓 AC:220V ±10% 50Hz。8、自帶打印機，自帶時鐘，能夠及時輸出測試結果； 壓敏型過電壓保護裝置測試儀 滅磁電阻測試儀 發電機滅磁過壓測試儀 發電機滅磁過壓保護裝置測試儀 無間隙過電壓保護器測試儀 過電壓保護器氧化鋅避雷器綜合測試儀 過電壓保護器氧化鋅避雷器測試儀 過電壓保護器避雷器綜合測試儀 過電壓保護器避雷器測試儀 工頻放電電壓測試儀 過電壓保護儀測試儀 過壓保護器測試裝置 開關柜耐壓試驗裝置

<荊門>天正華意電氣設備有限公司

荊門非線性電阻測試儀目前，發電廠、變電站的直流電源系統基本上都能按照相關標準進行設計，保證2-4個級差，但現場運行的直流斷路器級差配合是否滿足選擇性保護的要求，檢修維護人員因不具備相應的測試手段和工具，無法進行試驗驗證，這就給電力系統留下隱患，為此我公司推出了一種適合變電站現場使用、方便攜帶、自動化程度高的直流電源保護級差配合測試儀，以方便運行維護部門對直流保護電器級差配合進行校驗，提高直流系統運行的可靠性，保證電網可靠運行。本測試儀適用電壓等級DC110V、DC220V的直流電源系統適用。二、功能特點及技術參數1、功能特點整個系統分上位機顯示、控制和下位機執行、保護兩部分。采用集中控制的方式，提高系統的性和便捷性。1、采用100M數據采集卡，VC開發平臺，采樣速率高，準確可靠。2、計算機控制，全漢化圖形界面，操作簡單，使用方便。3、具有小電流預估和短路校驗兩種工作模式。4、純大功率電阻負載，線性度好，精度高，輸出調節采用了大功率開關管以實現無觸點調節。5、可存儲大量數據（具體視硬盤容量而定），實現電子存檔；報表打印輸出，歷史記錄快速查找，方便分析。 2、技術參數1、工作電源：AC220V，50Hz2、電壓等級：DC110V/DC220V3、電壓精度：±0.5%4、電流精度：±1%5、預估精度：±5%6、延時時間量程：0~1s7、延時調節精度：0.1s8、錄波分辨率：12位9、裝置外形尺寸：185*427*380mm3、使用要求及外觀說明3.1 現場條件1）具有固定或移動配電盤，配電盤設有單相220V交流輸出，輸出功率不小于1KW，輸入有自動空氣開關保護。2）現場具有直流電源系統配套的蓄電池組。3.2對操作人員要求1）帶手套、佩戴防護眼鏡；2）攜帶常用五金工具和萬用表。3.3短路測試及注意事項1）測試流程
