臨夏大電流發生器系統說明為了使PLC的應用更加靈活并實現可視化， 對PLC和觸摸屏組合控制系統進行了研究。主要采用S7-300 CPU和觸摸屏作為系統的控制器和人機界面， 采集現場的溫度、電壓電流信號， 控制現場的執行機構。系統已投入運行數年，其運行效果良好。PLC是一種結構簡單、通用性好、功能較完備的新型控制元件， 其主要優點是抗干擾能力強， 可以提高系統的可靠性和穩定性以及生產效率， 特別適用于工業控制。觸摸屏是一種連接人和機器的人機界面， 它代替了原始的控制臺和顯示器， 可用于數據顯示和參數設置，并且可以用動態曲線的形式描述系統的控制過程； 擴展了PLC的功能， 減少了按鈕、開關、儀表等儀器的使用。3.1.3.2.1系統組成：本系統采用Siemens S7-300（具體型號，采用不同cpu以滿足客戶需求，祥見技術協議）和觸摸屏組成的系統控制現場的接觸器、電動機和溫度控制器等執行機構。S7-300通過模擬量輸入模塊和溫度、傳感器采集現場的溫度和電流電壓信號， 信號通過PLC上的A /D轉換、數值變換傳送到觸摸屏上， 觸摸屏顯示實時的溫度值、電流值、溫度曲線、電流溫升曲線和PID曲線； 且PID參數可以通過觸摸屏進行設置， 觸摸屏給PLC發送指令， 以控制現場的執行機構。由于PLC接口為RS-485觸摸屏接口為RS-232 因此， 需要增加一個RS-485 /RS-232轉換線。

<臨夏>天正華意電氣設備有限公司 臨夏小電流發生器(2023)

臨夏小電流發生器(2023) <臨夏>天正華意電氣設備有限公司

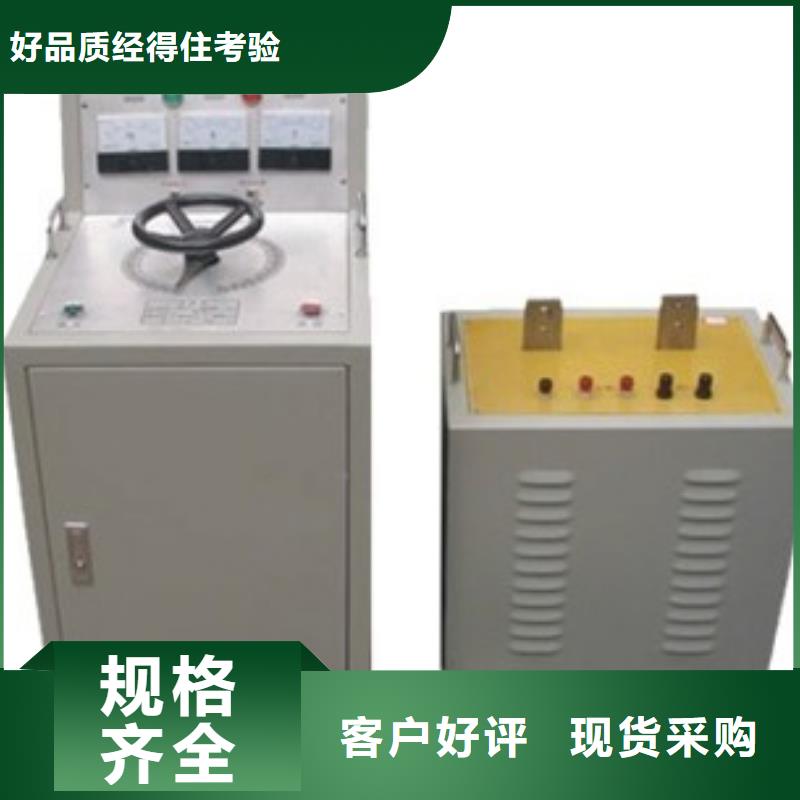

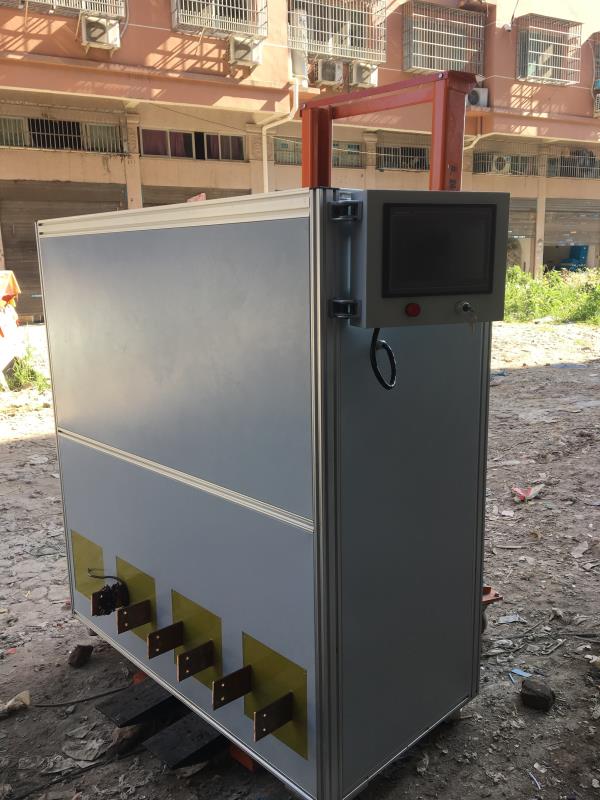

臨夏大電流發生器.用途全自動大電流發生器，我公司自行研制開發的測試設備，它集國內外同類產品的優點于一身，采用西門子PLC和威綸通觸摸屏數控技術，抗干擾能力強，和上一代升流器相比，由于采用低功耗、大容量的自藕調壓器和高導磁率鐵芯制作的變流器，具有輸出功率大，體積小，重量輕等優點。主要用于熱繼電器，電動機保護器，接觸器，斷器器，空氣開關，開關柜，斷路器，保護屏校驗。2.性能特點，采用美觀大方的PVC面板直接顯示一次電流，便于試驗觀察及記錄。測量精度高 0.2級功率大、體積小、帶負載能力強體積小、重量輕，體積只有同類產品的30％～70％，攜帶十分方便。4.操作方面（1）接線完畢后，應檢查一遍，看看是否有接線錯誤，接插件是否接觸良好。（2）測試過程中，如有打火，以及開機時無任何顯示等異常現象，應立即關閉電源并重新檢查接線。（3）在實際接線時，電流輸出端子應形成回路不然儀器將不會輸出電流。（4）本升流器帶隨機輸出導線；輸出外接銅導線按10A/mm2選擇。(標配為二根3米測試線)（5）該設備容量是按短時間工作配制（5分鐘以下）。二、技術特征1.名稱和分類（1）名稱：全自動大電流發生器。（2）環境組別：屬GB6587.1-86《電子測量儀器環境試驗總綱》中的Ⅲ組儀器（即可在室外環境使用）。2. 1 輸入電壓：AC 220V 50Hz 2. 2 功 率：5KVA2. 3 輸出電流： AC0～1000 無級可調、面板帶數顯電流表2. 4 輸出電壓： (＞4V)2. 5 輸出波形：輸出電流是標準正弦波，毛刺微小，優于電力系統要求指標標準，紋波系數小于達0.3％。標準正弦波。2. 6 測量精度：（采用0.2S級材料）實際在0.3左右；各電流均可平滑平穩連續可調，精度高于0.3級.電流電壓表顯示為真有效數值，精度高、穩定度高。2. 7 輸出電流方式：真有效值連續可調；2.8 電流穩定度：0.2％2.9 結構形式: 一體 2.10 接線方式：根據要求2.11電流穩定度：0.2％；2.12保護設置：過流、過壓

臨夏大電流發生器.用途全自動大電流發生器，我公司自行研制開發的測試設備，它集國內外同類產品的優點于一身，采用西門子PLC和威綸通觸摸屏數控技術，抗干擾能力強，和上一代升流器相比，由于采用低功耗、大容量的自藕調壓器和高導磁率鐵芯制作的變流器，具有輸出功率大，體積小，重量輕等優點。主要用于熱繼電器，電動機保護器，接觸器，斷器器，空氣開關，開關柜，斷路器，保護屏校驗。2.性能特點，采用美觀大方的PVC面板直接顯示一次電流，便于試驗觀察及記錄。測量精度高 0.2級功率大、體積小、帶負載能力強體積小、重量輕，體積只有同類產品的30％～70％，攜帶十分方便。4.操作方面（1）接線完畢后，應檢查一遍，看看是否有接線錯誤，接插件是否接觸良好。（2）測試過程中，如有打火，以及開機時無任何顯示等異常現象，應立即關閉電源并重新檢查接線。（3）在實際接線時，電流輸出端子應形成回路不然儀器將不會輸出電流。（4）本升流器帶隨機輸出導線；輸出外接銅導線按10A/mm2選擇。(標配為二根3米測試線)（5）該設備容量是按短時間工作配制（5分鐘以下）。二、技術特征1.名稱和分類（1）名稱：全自動大電流發生器。（2）環境組別：屬GB6587.1-86《電子測量儀器環境試驗總綱》中的Ⅲ組儀器（即可在室外環境使用）。2. 1 輸入電壓：AC 220V 50Hz 2. 2 功 率：5KVA2. 3 輸出電流： AC0～1000 無級可調、面板帶數顯電流表2. 4 輸出電壓： (＞4V)2. 5 輸出波形：輸出電流是標準正弦波，毛刺微小，優于電力系統要求指標標準，紋波系數小于達0.3％。標準正弦波。2. 6 測量精度：（采用0.2S級材料）實際在0.3左右；各電流均可平滑平穩連續可調，精度高于0.3級.電流電壓表顯示為真有效數值，精度高、穩定度高。2. 7 輸出電流方式：真有效值連續可調；2.8 電流穩定度：0.2％2.9 結構形式: 一體 2.10 接線方式：根據要求2.11電流穩定度：0.2％；2.12保護設置：過流、過壓

<臨夏>天正華意電氣設備有限公司 臨夏小電流發生器(2023)

臨夏大電流發生器 電動柱式調壓器簡介引進丹麥專有技術、專有設備生產的柱式調壓器，采用原裝進口碳輪電刷在圓柱式線圈的磨光軌道上滾動，平滑無級的調節輸出電壓，構成柱式調壓器。特殊設計的柱式調壓器及補償變壓器與無觸點控制器閉環組成柱式穩壓器。性能指標達到德國VDE552標準。該類產品波形不失真，反應時間快，電刷無火花、耐磨損、使用壽命10年以上，穩壓精度±1-5％可調，使用于感性、阻性、容性各種負荷，效率98.5％以上。具有戶內、戶外、干式自冷、油浸自冷多種型式。可提供無人值守，電梯專用等特種穩壓器。輸入電壓波動范圍±15％，±20％二種。。?柱式調壓器具有體積小、重量輕、結構緊湊、功能齊全，通用性強和使用方便等特點。特別適用于電力系統、工礦企業、科研部門等對各種高壓電氣設備、電氣元件、絕緣材料進行匯頻或直流高壓下的絕緣強度試驗。是高壓試驗中必不可少的重要設備。?????優勢特征：?節能低噪：采用優質冷軋硅鋼片疊裝；全斜接縫；采用特殊處理工藝，有效降低了運行時的震動和噪聲；以及計算機優化設計等新材料、新工藝、新技術的引入，使的變壓器更加節能、更加寧靜。?高可靠性：提高產品質量和可靠性，將是我們不懈的追求。在質保體系及可靠性工程方面進行大量的基礎研究，積極進行可靠性認證，進一步提高升壓變壓器的可靠性和使用壽命。?環保特性：具有耐熱性，防潮性，穩定性，化學兼容性，低溫性，抗輻射性和性。?全自動溫升專用三相大電流發生系統調壓部分主體采用調壓器（3臺）3.2.2 電動柱式調壓器技術參數：額定容量：100kVA 相數：單相系統進線380V，三相四線制。輸出電壓范圍：0—430V或 0—250V（無極、平滑、連續調節）調壓方式：電動運行方式：長期運行輸出電壓波形畸變率：＜3 ％（全量程）。空載輸出電壓小值：不大于額定值的1％輸出電壓不對稱度：≤1％

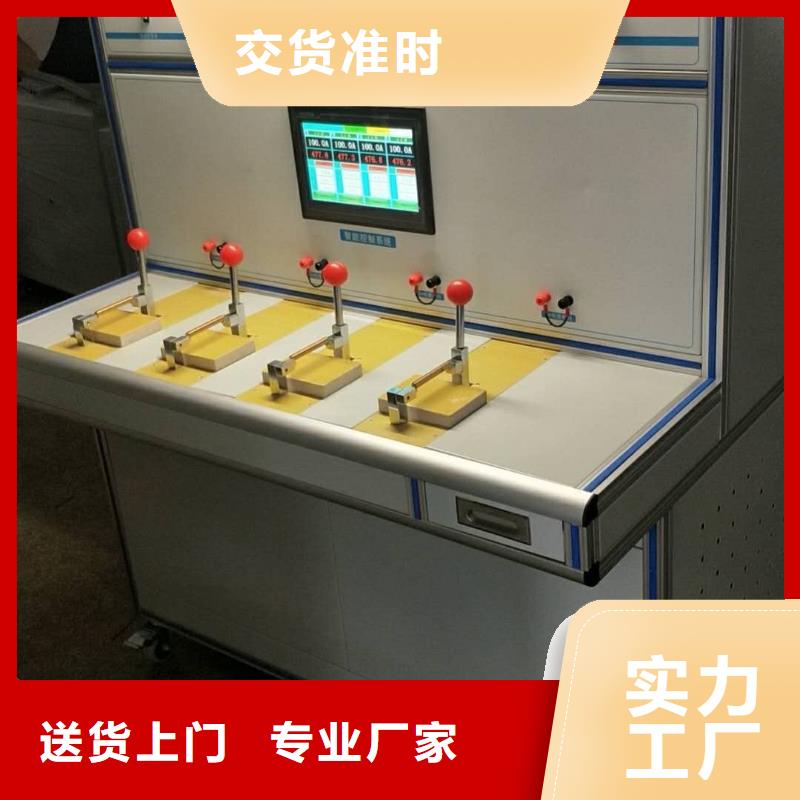

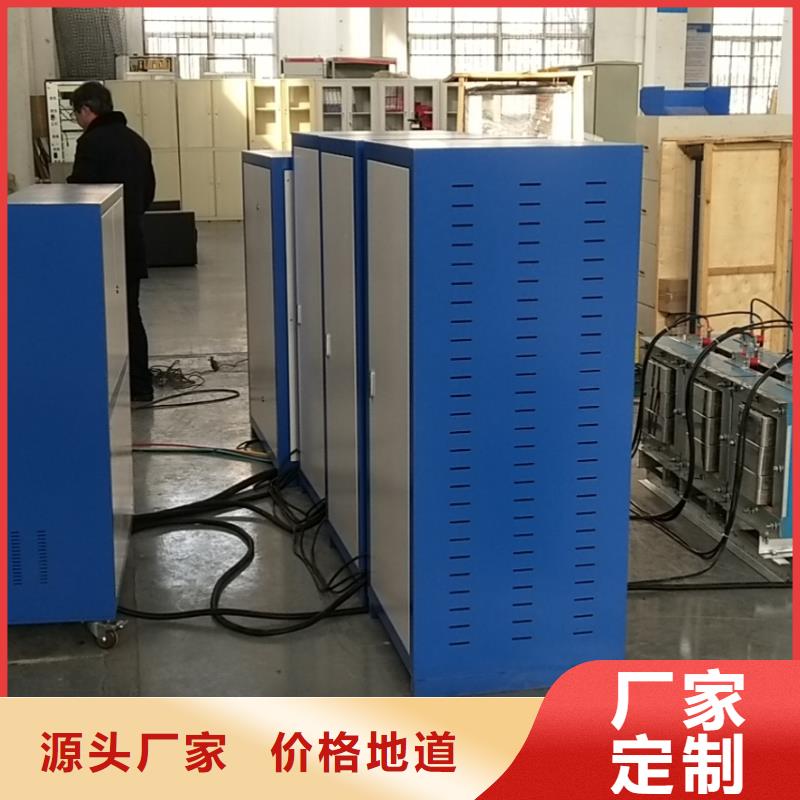

臨夏大電流發生器 控制系統簡介主體一臺多功能開關控制柜來實現大部分控制功能，日期、電壓、電流、時間、相關曲線等數據采用大屏顯示，讀數清晰、直觀同時顯示電壓、電流、時間等，有各種數據設置功能，可配高速熱敏打印機等；時間繼電器啟動/停止條件可任意設定，可設定時間范圍1秒～9999秒；高精度傳感器和高性能研華工控機；輕觸式面板按鍵操作，所有功能均可通過按鍵設定，提高了產品的性、可靠性，智能化工作全過程；任選自動升流試驗、手動升流試驗和沖擊速斷試驗，操作靈活簡單；實時顯示輸出電流，時間結果，顯示直觀明了；完善的過流保護，任意設定目標輸出電流值、電流上限和耐流時間；具有接地檢測功能和回零檢測功能，接地和回零確定后才可進行試驗，可靠；逼近式升流算法，到達設定目標輸出電流后自動耐流計時，計時結束后電機自動回零；超過設定輸出電流上限，電機自動回零，并發生聲光報警；采用硬、軟件抗干擾技術相結合，性能穩定，抗干擾性強，適應惡劣電磁環境；自動錯誤診斷，易于發現和解決問題；可選配遠程通信、門聯鎖警燈警鈴、開口電壓校驗接口等。產品體積小、重量輕、結構合理、可靠耐用。本套多功能開關控制柜具有過載、短路、缺相保護等保護功能。它具有結構緊湊、工作穩定、功能齊全。可以根據實際控制規摸大小，進行組合，既可以實現單柜自動控制，也可以實現多柜通過工業以太網或工業現場總線網絡組成集散（DCS）控制系統。 PLC控制柜能適應各種大小規模的工業自動化控制場合。

---
