海南架空線路故障測試儀 測試線路工頻參數步驟及工作順序測試裝置的測試接線和拆線操作請按照下述步驟進行：1）將被測試線路的引下線可靠接地；2）將測試裝置試驗接地和外殼接地可靠接入大地；3）將測試裝置的對應接線端子與被測試線路的引下測試線對應連接；4）開始測試前先打開線路首端外部接地，再根據試驗內容要求，通知線路末端分別接地或懸空進行相應參數測試；5）所有測試完成后，將線路首端通過接地刀閘或人工接地線可靠接地；6）拆除裝置測試線，后拆除裝置試驗接地和外殼接地；7）恢復線路測試前的狀態；8）結束試驗工作手續并匯報相關上級；9）完成測試報告。注意：架空線路雙回線路間的零序互感及耦合電容的測試，在同塔并架或平行段長度大于其中任一條線路總長度的20％以上時，應進行測試。純電纜線路的主芯線與內外護套的互感測試，因電纜敷設長度緣故對于外護套未進行完全換位且一端接入過壓保護器的電纜線路，建議在裝有過壓保護器側進行互感測試，完全換位的不必進行。并且對純電纜線路的正序、零序阻抗測試時，因集膚效應和趨表效應影響，建議所施加的試驗電流不小于20A為宜。純電纜線路的正序電容等同于零序電容。7 輸電線路工頻參數測試報告的內容及要求7.1 線路（屬性）原始資料: 線路產權所屬單位、線路名稱、線路總長度、導線型號與分裂根數、三相排列方式、相間平均距離、地線及耦合地線排列接地方式；輸電線路若為電纜線路則應有外屏蔽及鎧裝的接地方式，當保護有要求時應對電纜外護層按照線路參數測試方法要求測試相關參數。7.2 線路測試內容：各相靜電感應電壓、電磁感應電壓、接地電流、絕緣電阻直流電阻、工頻阻抗及電容等參數測試結果；7.3 測試時的氣象及溫度、測試日期、時間、測試儀器、試驗人員、審核人員、批準人員、試驗結論。

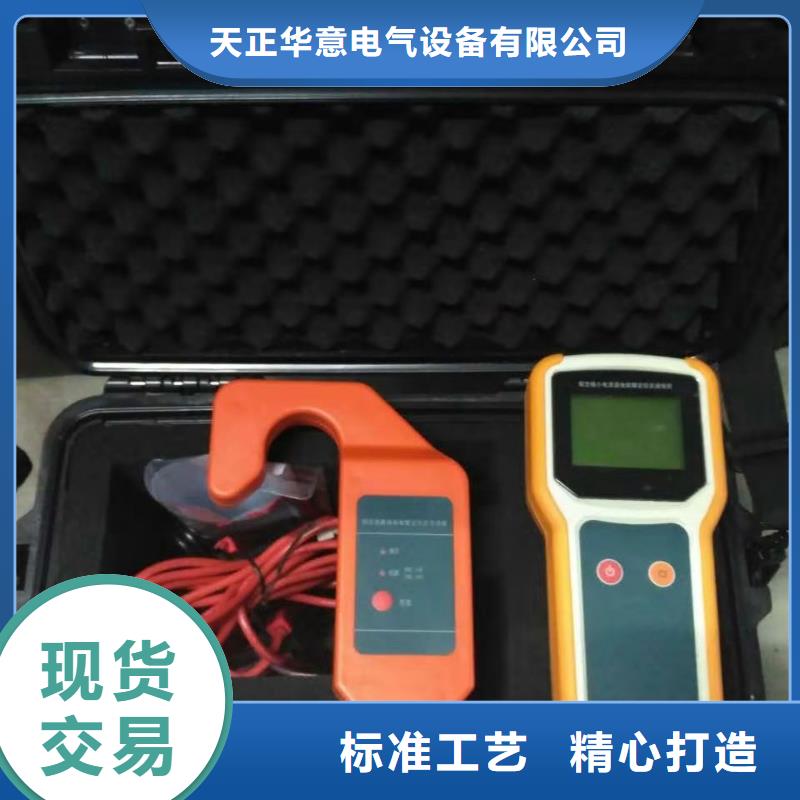

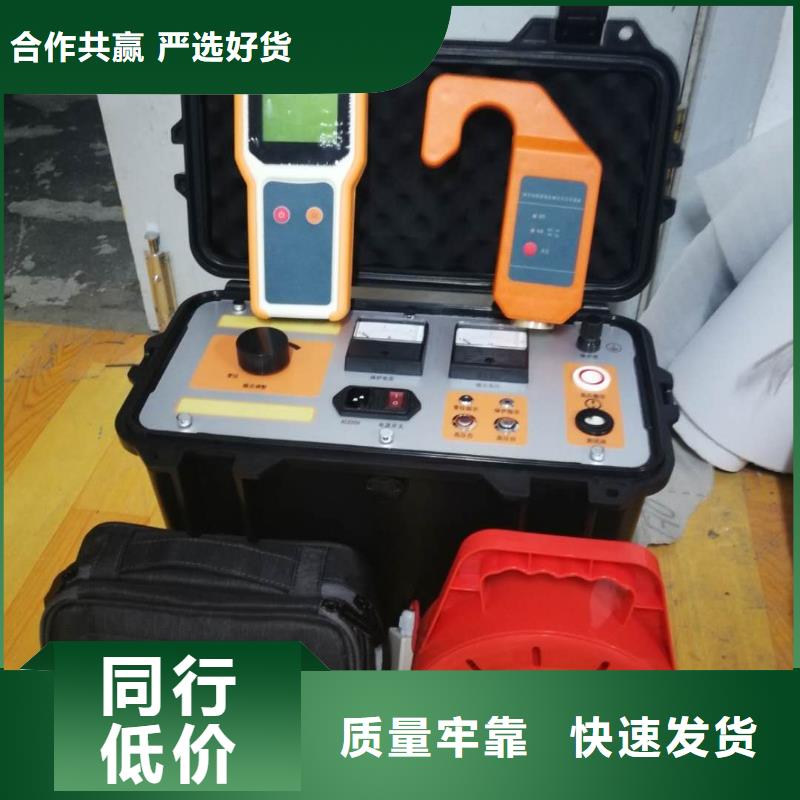

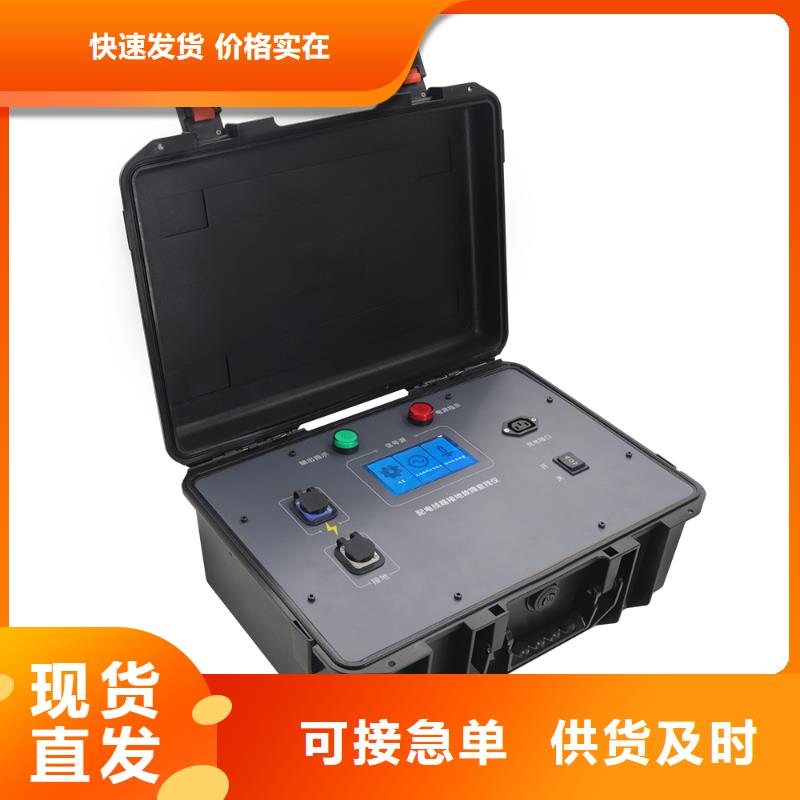

海南架空線路故障測試儀使用方法4.1 信號發生裝置4.1.1界面說明：打開機殼后見下面板分布圖檔位開關處分三檔，“搖表信號”，“關機”,“異頻信號”。初始為“關機”檔位（即設備電源關閉）.4.1.2檔位開關打到異頻信號后，顯示主界面如下包括“異頻信號”和“本機電池電壓”，按下確定鍵輸出異頻信號?！拜敵霎愵l信號”即往線路注入異頻信號?！氨緳C電池電壓”帶有電池標號和數字顯示。即檢測本機鋰電池電壓，電池充滿電壓為24V(充電器指示燈變?yōu)榫G燈),當電壓低于20V時，會報警，界面顯示“電池電壓過低，請充電！”，充電時，插上充電器，面板充電指示燈亮，表示充電正常。4.1.3搖表信號 檔位開關打到搖表信號后，顯示主界面如下包括“搖表信號”和“本機電池電壓”，按下確定鍵輸出搖表信號，測試絕緣電阻，10s后顯示測試數據，界面提示測試結束.4.1.4接線說明信號輸出：將異頻信號輸出線（紅色）一端接入本端口，另一端接入掛鉤拉閘桿下端，確保接線良好可靠。大地：將接地線（黑色）一端接入本端口，另一端接入現場接地柱上，確保接地良好可靠（使用時必須先接好大地）。充電接口：專用24V充電器接口。4.2 信號采集器撥動電源開關開關機，指示燈閃爍，即開啟本機，將本采集器旋進絕緣令克棒。4.3 信號接收定位器4.3.1打開頂部的電源開關，開機正常后直接進入主菜單界面。4.3.2?自動接收異頻電流鉗表電壓與本機電壓。4.3.3?當無線通訊失敗時，顯示“通訊失敗”，多臺接收機地址錯誤時，顯示“通訊地址錯誤”；當鉗表欠壓或本機欠壓時，會顯示“鉗表欠壓”或 “本機欠壓”
