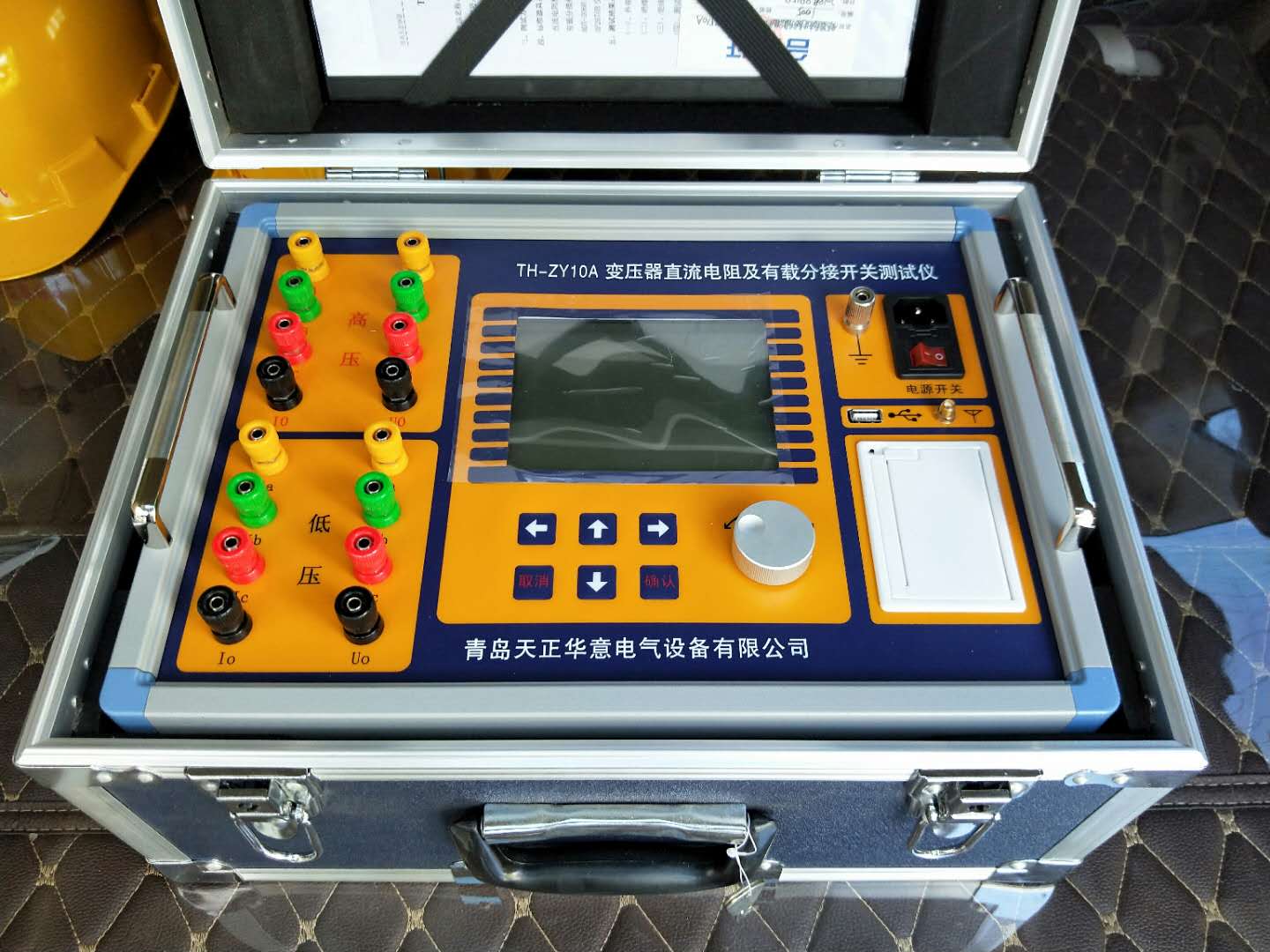

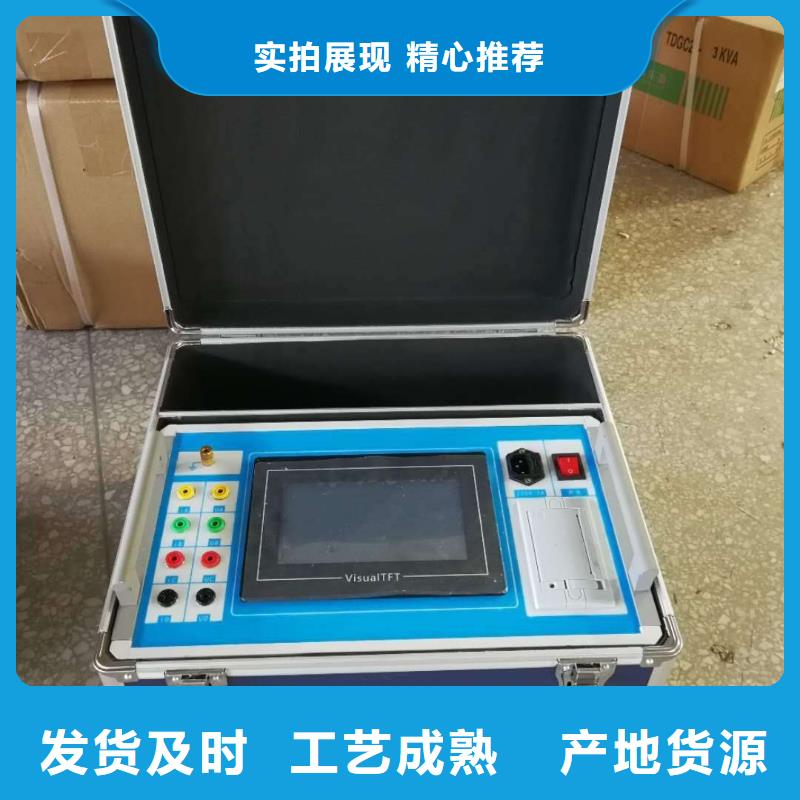

黔西南變壓器有載開關測試儀本測試軟件具有脫機分析或重新編輯試驗報告功能，將數據導入到辦公室電腦中，可對測試波形重新進行分析或編輯。8. 本裝置采用一體化結構，便于現場攜帶，測試接線簡單方便9. 測試軟件功能：①.狀態參數自學習功能。試驗中需要實時計算相位與相差，準確提供初始參數。程序設計了自建、自動更新基準功能，每次測試前儀器自動獲取試驗的電壓、電流、頻率、相位數據做為試驗的基準參數，與開關動作過程中動態實時參數進行比較，測試觸發盲區極少，大大提高了試驗觸發的可靠性，并縮短了試驗時間。②.本裝置采用彩色液晶顯示，實時曲線快速走屏，真實反映試驗變化過程。③.本測試軟件設計有自動測試及手動測試功能，對錄制波形能再次進行播放，放大，縮小，編輯等功能④.內存壓縮存儲技術，預觸發記錄深度可達6通道多800個周波深度，為數據分析提供了豐富的原始資料。⑤.程序及操作系統裝載在固態硬盤上，不使用碟片磁盤，封閉對存儲器寫操作，使存儲器得到有效的保護。⑥.測試軟件可以在WIN2000. XP和WIN7系統下對數據進行編輯分析。自動生成測試報告，測試數據及波形可以導入或導出。2.2 主要技術指標2.2.1 工作環境條件1.環境溫度：-20℃～50℃；2.環境濕度：≤80%；3.海拔高度：≥2000m。2.2.2 工作電源1.單相電壓：220（1±10%）V；2.頻率：50Hz±1Hz；3.波形：正弦，波形失真率≤2%。2.2.3 儀器內輸出試驗電源1.交流輸出電源頻率：40Hz～60Hz（頻率可調）；2.交流輸出電壓范圍：三相四線0～800V(電壓可調) ；3.交流輸出容量：額定1000VA；4.交流電源波形畸變率：≤3%；5.交流電源電壓相角：120°，相角差≯120°±1°。6.直流電流輸出范圍：0.3A、1A(兩檔可選)2.2.4 儀器測試精度1.同步采集通道數：62.采集數據精度：16位3.采集速度：200 k/s/通道4.采集板高速緩存深度：8 M byte FIFO5.電壓量程：0V～800V。6.電流量程：0mA～100mA、0A～10A；7.電壓、電流傳感器精度：0.2級；

<黔西南>天正華意電氣設備有限公司

黔西南變壓器有載開關測試儀低電壓短路阻抗測量是變壓器常規試驗項目中的基本項目，通過比較變壓器受到短路電流的沖擊前后測得的短路阻抗值，可以初步估計繞組變形程度。低電壓短路阻抗試驗是鑒定運行中變壓器受到短路電流的沖擊，或變壓器在運輸和安裝時受到機械力撞擊后，檢查其繞組是否變形的直接方法，它對于判斷變壓器能否投入運行具有重要的意義，也是判斷變壓器是否要求進行解體檢查的依據之一。型變壓器短路阻抗測試儀是我公司研制的用于現場和試驗室條件下對變壓器進行低電壓短路阻抗測量的儀器，該儀器體積小，重量輕。儀器內部采用電壓電流同步交流采樣及數字信號處理技術，測量數據準確。對于三相變壓器，儀器可采用三相同時測試和分相測試的方法對變壓器進行測試：三相同時測試采用三相電源，可直接測量出三相參數；分相測試采用單相電源，依次測量對應相后，自動折算出三相參數。對于單相變壓器，儀器具有單相變壓器測試功能，可直接測試其阻抗參數。

黔西南互感器消磁儀、互感器消磁儀生產廠家

黔西南變壓器有載開關測試儀變壓器有載分接開關參數測試儀一、論述測試方法及測試標準1.1長期以來在現場采用直流方法試驗存在的問題長期以來，電力行業在變電站現場檢測變壓器有載分接開關的過度波形，一直采用直流方法進行試驗，所獲取的波形與分接開關制造商出廠試驗波形進行比對。由于分接開關制造商出廠試驗波形是對裸開關進行試驗，而在變電站現場檢測是在變壓器有載分接開關帶繞組狀態下進行的試驗，開關帶繞組狀態下電路中存在電感和電容量，使得直流試驗電流通過繞組在開關切換時不能突變，造成測試出的過度波形兩者差異很大，在分析波形時會出現無法判讀等問題，使開關制造商與開關使用方在判斷開關故障時產生很大爭議。目前使用的《直流法有載開關測試儀》在開關帶繞組狀態下進行測試時，要求對波形要做濾波處理(儀器內設有濾波處理功能)，經過濾波處理后的開關過度波形是不真實的波形，不能真實反應出有載開關在開關動作過程中存在的缺陷。從技術方面分析，《直流法有載開關測試儀》由于受測試技術方法和技術能力的限制，在使用過程中還存在諸多不足，主要表現在以下幾個方面：a) 直流測試由于其測試原理、技術能力等原因，有時測試獲取的波形與制造商給出的波形差異較大，無法給出準確分析結論。諾在現場吊出分接開關，甩開繞組再進行檢查、試驗，必將影響新設備、大修后設備的投運。為防止分接開關事故，有些地方甚至將無法判定分接開關是否存在缺陷的變壓器改做無載調壓變壓器運行。b) 直流試驗方法僅適用于繞組中性點處并有中性點抽出的有載分接開關測試，對繞組中性點以外的其它位置(線端、中部等)處的有載分接開關以及單相變壓器有載分接開關不能測試。c) 測試出的部分直流波形有異常但無法判定分接開關動作特性是否正常，諾投入運行，不能保證分接開關的運行。d) 近年來在變壓器設計上采用了很多新技術，如電抗式分接開關、真空斷路器式分接開關等使用，直流測試方法已不能滿足現場試驗需要。

黔西南變壓器有載開關測試儀電力變壓器消磁機是集變壓器直流電阻測試功能和消 磁功能于一體的新型設備。消磁部分和直阻測試部分操作界面一分為 二，獨立操作。既能快速準確的測量大型變壓器的直流電阻，又能消 除電力變壓器直流電阻試驗后剩磁危害，對保護電力變壓器免受勵磁 涌流沖擊，和投運有極其重要的作用。是我們電力變壓理想的 測試設備。 由于鐵磁材料固有的磁滯現象，在對電力變壓器進行電壓比、直 流電阻測量等操作后會在鐵芯中殘留剩磁。由于剩磁的存在，當變壓 器投入運行時鐵芯剩磁使變壓器鐵芯半周飽和，在勵磁電流中產生大 量諧波，這不僅增加了變壓器的無功消耗，而且可能引起繼電保護器 誤動作，造成一定的經濟損失。所以我們在變壓器投運前必須做消磁 工作，確保變壓器正常運行。

<黔西南>天正華意電氣設備有限公司 黔西南互感器消磁儀、互感器消磁儀生產廠家

黔西南變壓器有載開關測試儀波形分析1.從圖13可以看出，橋接前時間過長，已達50ms（是正常時間的三倍），并且不止是一相，而是三相差不多。這是典型的快速機構儲能彈簧老化，速度變慢。2．從圖14中可以看到A相從單到雙（3-4）和雙到單（4-3）有對稱的過零段，是在單數側，且過渡電阻值從儀器上觀察遠大于50Ω（超過50Ω可以看成開路）。這是典型的過渡電阻缺陷。吊檢后發現單數側過渡電阻已斷裂。3．圖15中這個波形是由于開始測試時，靈敏度選的比較高，又是由3-2方向（電感量增加）容易引起震蕩。適當降低靈敏度由1-n方向測試結果正常。4． 從圖16中看出，A相波形較亂，打出的過渡電阻值僅0.3-0.5Ω，而且從1-7均如此。 吊檢發現A相切換開關引出線軟連接有斷股，造成A相過渡電阻被短接（未接死）。現場處理后，波形正常。八、常見故障1．CPU板故障可能出現的波形（見圖17）。處理辦法：更換CPU板圖 17 2．儀器供電電壓過低可能出現的波形（見圖18）3．儀器自激振蕩可能出現的波形（見圖19）圖19處理辦法：試品充分放電后，由1-n方向測試，非測試繞組良好的短路接地；必要時調整儀器的靈敏度即觸發電平。

<黔西南>天正華意電氣設備有限公司 黔西南互感器消磁儀、互感器消磁儀生產廠家

黔西南變壓器有載開關測試儀波形分析1.從圖13可以看出，橋接前時間過長，已達50ms（是正常時間的三倍），并且不止是一相，而是三相差不多。這是典型的快速機構儲能彈簧老化，速度變慢。2．從圖14中可以看到A相從單到雙（3-4）和雙到單（4-3）有對稱的過零段，是在單數側，且過渡電阻值從儀器上觀察遠大于50Ω（超過50Ω可以看成開路）。這是典型的過渡電阻缺陷。吊檢后發現單數側過渡電阻已斷裂。3．圖15中這個波形是由于開始測試時，靈敏度選的比較高，又是由3-2方向（電感量增加）容易引起震蕩。適當降低靈敏度由1-n方向測試結果正常。4． 從圖16中看出，A相波形較亂，打出的過渡電阻值僅0.3-0.5Ω，而且從1-7均如此。 吊檢發現A相切換開關引出線軟連接有斷股，造成A相過渡電阻被短接（未接死）。現場處理后，波形正常。八、常見故障1．CPU板故障可能出現的波形（見圖17）。處理辦法：更換CPU板圖 17 2．儀器供電電壓過低可能出現的波形（見圖18）3．儀器自激振蕩可能出現的波形（見圖19）圖19處理辦法：試品充分放電后，由1-n方向測試，非測試繞組良好的短路接地；必要時調整儀器的靈敏度即觸發電平。

<黔西南>天正華意電氣設備有限公司 黔西南互感器消磁儀、互感器消磁儀生產廠家

黔西南變壓器有載開關測試儀自動測試操作流程：⑴ 選擇自動觸發方式觸發方式有兩種：“自動”或“人工”。選擇設定“自動”或“人工”觸發（選擇打√設定），儀器開機后默認為“自動”觸發方式。⑵ 選擇電流輸出量程按第四章的試驗接線方式接線，通常先將測試線鉗插入 “電流輸出1”端子上；當圖八界面提示“電流超量程，請選用輸出2測試”，時，再將測試線鉗插入 “電流輸出2”端子上。⑶ 啟動自動測試（操作步驟） 步：啟動測試：點擊〖測試〗鍵后，即可打測試界面，如圖八所示，軟件開始采集波形，并進入“電流量程自動調整”功能；圖八第二步：電源調節：按下儀器面板上的〖電源啟停〗按鈕，按鈕開關處于按下位置（指示燈亮），再順時鐘旋轉〖電源調節〗旋鈕（將旋鈕順時鐘旋轉到頭），在旋轉調節電流過程中注意觀察界面提示，若界面一直出現“待電流波形穩定后，點擊結束按鈕” ，證明測試電流已調整到 測量范圍。然后點擊“結束”鍵軟件會自動進入鎖存觸發功能。若提示“電流超量程，請選用輸出2測試”，這時按一下〖電源啟停〗按鈕，按鈕開關處于彈起位置（指示燈熄滅），停止電流輸出，再將測試線鉗插入“電流輸出2”端子上，重新按下〖電源啟停〗按鈕（指示燈亮），繼續測試。若提示“請緩慢調節電位器，降低電流”，這時可逆時鐘旋轉〖電源調節〗旋鈕，緩慢降低電流，待提示字符自動消失后可繼續測試。在調節電源過程中，若電流輸出超量限（或電源輸出有短路），電源會自動保護（電源停止輸出），蜂鳴器報警（長響），這時應按一下〖電源啟停〗按鈕，按鈕開關處于彈起位置（指示燈熄滅），并將〖電源調節〗旋鈕逆時鐘旋轉調節到小位置。待檢查接線正常后可重新啟動電源測試。

<黔西南>天正華意電氣設備有限公司

黔西南變壓器有載開關測試儀波形分析1.從圖13可以看出，橋接前時間過長，已達50ms（是正常時間的三倍），并且不止是一相，而是三相差不多。這是典型的快速機構儲能彈簧老化，速度變慢。2．從圖14中可以看到A相從單到雙（3-4）和雙到單（4-3）有對稱的過零段，是在單數側，且過渡電阻值從儀器上觀察遠大于50Ω（超過50Ω可以看成開路）。這是典型的過渡電阻缺陷。吊檢后發現單數側過渡電阻已斷裂。3．圖15中這個波形是由于開始測試時，靈敏度選的比較高，又是由3-2方向（電感量增加）容易引起震蕩。適當降低靈敏度由1-n方向測試結果正常。4． 從圖16中看出，A相波形較亂，打出的過渡電阻值僅0.3-0.5Ω，而且從1-7均如此。 吊檢發現A相切換開關引出線軟連接有斷股，造成A相過渡電阻被短接（未接死）。現場處理后，波形正常。八、常見故障1．CPU板故障可能出現的波形（見圖17）。處理辦法：更換CPU板圖 17 2．儀器供電電壓過低可能出現的波形（見圖18）3．儀器自激振蕩可能出現的波形（見圖19）圖19處理辦法：試品充分放電后，由1-n方向測試，非測試繞組良好的短路接地；必要時調整儀器的靈敏度即觸發電平。

黔西南互感器消磁儀、互感器消磁儀生產廠家

黔西南變壓器有載開關測試儀 交直流法檢測變壓器有載開關技術已成熟本產品主要用于開關帶繞組狀態下，在變電站現場檢測變壓器有載分接開關的過度波形，開關的電壓等級范圍是10kV～500kV，測試接線不受變壓器繞組結線方式的限制，適應于各種結線組別的三相、單相變壓器、電抗器等有載分接開關動作過度波形的測試。本產品使用單相220V電源作為工作電源，將單相電源變換為三相可調試驗用電源，將試驗電源加到變壓器高壓側套管上，啟動有載開關切換，本產品能將變壓器有載開關帶繞組狀態下動作過程交流波形錄制保存下來，通過觀察分析開關切換過程中開關各觸點的交流波形，能準確判斷出變壓器有載開關是否存在過渡電阻斷線、觸頭接觸不良、過渡電阻橋接時間超規程要求等設備的隱性缺陷。本產品設計采用成熟的現代計算機技術、高速采集數據信息處理技術將交流測試技術應用于分接開關現場試驗中，采用高速采集數據技術（采集速度達200 k/s/通道以上）對開關過度波形連續采集存儲，在開關帶繞組狀態下能準確捕捉到開關動作過程中所產生的瞬變點（不做濾波處理），測試出的開關過度波形是真實的，通過分析真實的開關過度波形，對波形的解析結果是 性的，不存在無法判讀等技術爭議問題。交流法測試接線不受變壓器繞組結線方式的限制，解決了長期以來在現場采用直流方法試驗存在的問題。使用《交直流參數變壓器有載開關現場檢測裝置》在現場測試已積累了豐富的經驗，并已獲取了多臺開關實測事例。《交直流參數變壓器有載開關現場檢測裝置》將成為現場常規測試設備，已得到推廣應用。

黔西南互感器消磁儀、互感器消磁儀生產廠家

黔西南變壓器有載開關測試儀開機界面接好線路，打開電源進入開機界面（如圖4）按“↑、↓、←、→” 鍵改變選中項，按“確認”鍵進入選中項，進入“參數設置”界面可以進行參數的設置和修改，進入“數據測試”可以進行過渡電阻和過渡時間的測試；進入“歷史數據”可以查看儀器存儲的歷史數據；進入“系統設置”可以進行時間設置，儀器校準和刪除記錄等。“儀器校準”為出廠前儀器校正所用，設有密碼，用戶請勿使用。圖4 開機界面6.3參數設置界面開機界面進入“參數設置”轉入測量參數設置界面， 如圖5所示。當前選項為“測量電流”按鈕，按“↑、↓、←、→”鍵可以改變當前選項。按下確認鍵選中當前選項，按“↑、↓、←、→”鍵可以改變當前選項值，參數修改完畢后再次按下確認鍵即可退出“參數修改模式”，此時按“↑、↓、←、→”鍵 就又變回切換當前選項。按“取消”轉回到開機界面。參數說明如下：?測量電流：測試過程中儀器輸出的恒定電流。?測量方式：有繞組，即有載分接開關連接在變壓器繞組上；無繞組，則表示單獨的有載分接開關。?測量方向：繞組當前調壓方向，為1時表示正向調壓，為0時表示反向調壓。?分接位置：變壓器當前分接頭位置共1~9個分接位置。?觸發電平：測量過程中檢測到超過此值的電壓跳變時認為分接開關已經動作。即儀器的“靈敏度”，設置太高會造成無法觸發，設置太低容易造成誤觸發。?試品序號：用戶自行定義的分接開關的編號。圖5 參數設置界面6.4數據測試界面開機界面按下“數據測試|”轉到圖6所示數據測試界面。當前選項為“測試”按鈕，按“↑、↓、←、→”鍵可以改變當前選項。按下確認鍵選中當前選項。選中“測試”按鈕后，界面左半部分顯示的是實時測得的儀器接線柱A0、B0、C0之間的電阻（開路狀態下1A為大概24Ω，0.5A為大概48Ω）。測量時應待到此值穩定以后（即繞組充電已飽和 該靜態電阻值很重要，一定要等其穩定，容量越大的變壓器穩定的時間越長， 大概幾十秒，到幾分鐘。）再按下“動作開關”按鈕，同時開始捕捉開關的動作，此時可以動作被測分接開關。測試儀捕捉到開關動作波形后會在界面右半部分顯示動作波形。觸發完成后按下“波形分析”按鈕可進入波形分析界面。
